矿井供电系统图等绘制要求
煤矿矿井供电系统图规范标准
煤矿矿井供电系统图规范标准————————————————————————————————作者：————————————————————————————————日期：ﻩ煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援,特制定该规范。
第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。
第三章矿井供电系统图分为四种：１、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。
2、变电所供电系统图:图中设备包括本变电所内高低压电气设备。
3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及３台以上电气设备的地点的高低压电气设备。
4、与供电系统图纸相配套使用的接地系统图,并与漏电检测相配合使用。
第四章供电系统图内容包括:供电系统图、图例、技术参数明细栏、标题栏四部分。
１.图例1)地面变电站供电系统按开关柜主接线方式绘制。
2）井上设备、设施图形符号执行ＧB/T4728-2000标准。
３)井下设备、设施图形符号执行MT／T57０-1996标准（见附件一）。
上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。
e 图纸不留装订边时,图纸幅面与图框的间距。
c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。
⑴尽量采用标准图幅,优先选用横幅。
⑵必要时可分幅成图,形成图册。
图册推荐选用A3图幅标准。
3.标题栏标题栏位于图纸右下角。
标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井,该处须加盖单位公章)、图纸编号（专业序列编号,成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同,标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面)供电系统图标题栏两种（见附件二)。
煤矿供电系统图标准规范2019
煤矿供电系统图规范为了提高全矿机电技术管理水平，规范供电系统图纸相关要求，提高供电可靠性，便于现场机电管理，特制订本规范。
第一条供电图绘制基本要求1、供电系统图纸的绘制、更新必须符合《煤矿安全规程》（2016版）、《煤矿安全生产标准化基本要求及评分办法》相关规定。
2、各供电系统图纸的绘制必须与现场实际相符。
第二条供电图绘制分类及修订、审批要求1、供电系统图分类：1)矿井高压供电系统总图：由机电信息部负责绘制，图中设备包含井下移动变电站及以上高压配电设备。
2)矿井低压供电系统总图：由机电信息部负责汇总，图中设备包含各采掘工作面移动变电站及以下低压配电设备。
3)变电站、变电所、机房供电系统图：由变电站、变电所、机房分管单位负责绘制，图中设备包含变电站、变电所、机房内所有高低压配电设备。
4)配电点供电系统图：由分管单位负责绘制，图中设备包含配电点所有配电设备。
2、供电系统图的修订：1)矿井高压供电系统总图应在高压供电系统发生变化后3天内更新系统图，并打印审批。
2)矿井低压供电系统总图应在工作面搬家回撤或配电点搬迁等较大变化后，各采掘工作面分管单位上报供电系统图后3天内更新系统图，并打印审批。
3)正常生产秩序情况下，供电系统总图每季度更新、审批1次。
4)变电站、变电所、机房、配电点等供电系统图在供电系统发生设备增减、供电线路发生变更等变化后，应在3天内更新系统图。
5)变电站、变电所、机房、配电点等供电系统图发生增减小水泵、负荷线路缩短等局部变化时，可手动在图纸上进行修改，但修改次数不得超过3处，超过3次后应重新打印图纸并履行审批手续。
6)各单位供电系统图纸重新修订后必须在生产之前将电子版图纸发机电信息部OA进行备案。
3、供电系统图审批：1)矿井高压供电系统总图、低压供电系统总图需有设计人员、制图人员、审核人员、机电信息部部长、机电副总工程师、总工程师签字审核。
2)变电站、变电所、机房等供电系统图需有设计人员、制图人员、审核人员、单位负责人、机电副总工程师签字审核。
煤矿图纸绘制规范标准及其要求
煤矿图纸绘制规范标准及其要求2、采掘工作面、掘进巷道、回采巷道、通风巷道、排水巷道、运输巷道、斜井、竖井、斜井井口、竖井井口、提升井、矿井大坡度、小坡度、煤层倾角及煤层厚度等符号标注清晰、准确；3、矿井内部设施，如风机、水泵、输送机、照明设备、供电设备、通讯设备、安全设备等符号标注清晰、准确；4、煤层、岩层、断层、煤与岩的交界面等地质标志符号标注清晰、准确；5、其他必要的注记和标志符号。
第4条.绘制精度1、图幅的平差误差不超过0.1倍比例尺；2、图幅内各点的误差不超过0.2倍比例尺；3、符号、字迹、线条的精度符合《煤矿测量规程》的规定。
第5条.绘制方法1、采用计算机辅助绘图，绘图软件应符合国家标准；2、图幅应按《煤矿测量规程》的规定进行编号，注明图名、比例尺、绘图日期、绘图人员姓名、审核人员姓名、校对人员姓名、单位名称和地址等内容；3、绘图应按照规定的流程进行，经过审核、校对后，由煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第6条.图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条.绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条.各种矿图的绘制符合准确、及时、完整、美观的原则。
要求线条均匀、圆滑，点线、虚线间隔大小一致，文字、数字注记规范，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条.图纸要按规定定期填绘，保证矿图的实时性和准确性。
2、在绘制本煤层和巷道时，应标注主要巷道的名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点。
同时，在图上每隔50～100mm应注记底板高程。
3、回采工作面和采空区的绘制应注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状。
丢煤区应注明丢煤区原因和煤量，注销区应注明批准文号和煤量。
4、永久导线点和水准点的绘制应注明点号和高程，临时点根据需要注记。
矿井供电系统图规范

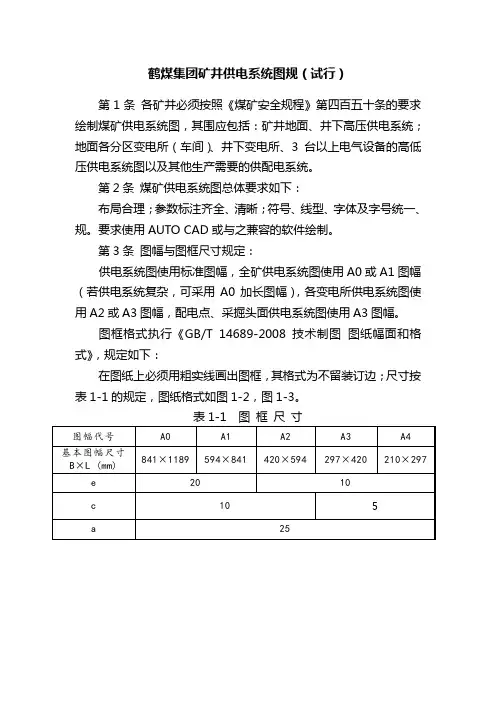

鹤煤集团矿井供电系统图规范（试行）第1条各矿井必须按照《煤矿安全规程》第四百五十条的要求绘制煤矿供电系统图，其范围应包括：矿井地面、井下高压供电系统；地面各分区变电所（车间）、井下变电所、3台以上电气设备的高低压供电系统图以及其他生产需要的供配电系统。
第2条煤矿供电系统图总体要求如下：布局合理；参数标注齐全、清晰；符号、线型、字体及字号统一、规范。
要求使用AUTO CAD或与之兼容的软件绘制。
第3条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0或A1图幅（若供电系统复杂，可采用A0加长图幅），各变电所供电系统图使用A2或A3图幅，配电点、采掘头面供电系统图使用A3图幅。
图框格式执行《GB/T 14689-2008 技术制图图纸幅面和格式》，规定如下：在图纸上必须用粗实线画出图框，其格式为不留装订边；尺寸按表1-1的规定，图纸格式如图1-2，图1-3。
表1-1 图框尺寸第4条所有供电系统图中的图标符号必须按照《GB/T 4728-2008 电气简图用图形符号》、《MT/T 570-1996 煤矿电气图专用图形符号》标准（见附件1）及行业有关标准规范执行。
第5条井下供电系统图必须按以下规定进行标注：1、每一设备应标注型号、容量、电压、电流等主要技术参数。
2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。
两相短路电流值取整数，灵敏度校验值精确到小数点后两位。
3、高爆开关的短路、过载整定值应标注为开关电流互感器一次侧的电流值。
高压开关要标注短路整定值和过载整定值。
变电所任一回路总开关的过流整定值应能满足两回路所带正常工作负荷需要。
4、电缆应按上下级和进出线关系标注箭头，电缆的型号、电压、截面和长度应标注在电缆的上方或左侧，电缆型号应按供电系统图样本进行标注。
5、短路点符号箭头应指向最远点（尖对尖），变压器二次侧短路点指到出线处，同时在短路点符号处标出两相短路电流值。
煤矿矿井供电系统图规范标准
煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。
第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。
第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。
2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。
3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。
4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。
第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。
1.图例1）地面变电站供电系统按开关柜主接线方式绘制。
2）井上设备、设施图形符号执行GB/T4728-2000标准。
3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。
上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。
e 图纸不留装订边时，图纸幅面与图框的间距。
c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。
⑴尽量采用标准图幅，优先选用横幅。
⑵必要时可分幅成图，形成图册。
图册推荐选用A3图幅标准。
3．标题栏标题栏位于图纸右下角。
标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。
4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。
明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。
矿井供电系统图规范标准
鹤煤集团矿井供电系统图规（试行）第1条各矿井必须按照《煤矿安全规程》第四百五十条的要求绘制煤矿供电系统图，其围应包括：矿井地面、井下高压供电系统；地面各分区变电所（车间）、井下变电所、3台以上电气设备的高低压供电系统图以及其他生产需要的供配电系统。
第2条煤矿供电系统图总体要求如下：布局合理；参数标注齐全、清晰；符号、线型、字体及字号统一、规。
要求使用AUTO CAD或与之兼容的软件绘制。
第3条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0或A1图幅（若供电系统复杂，可采用A0加长图幅），各变电所供电系统图使用A2或A3图幅，配电点、采掘头面供电系统图使用A3图幅。
图框格式执行《GB/T 14689-2008 技术制图图纸幅面和格式》，规定如下：在图纸上必须用粗实线画出图框，其格式为不留装订边；尺寸按表1-1的规定，图纸格式如图1-2，图1-3。
第4条所有供电系统图中的图标符号必须按照《GB/T 4728-2008 电气简图用图形符号》、《MT/T 570-1996 煤矿电气图专用图形符号》标准（见附件1）及行业有关标准规执行。
第5条井下供电系统图必须按以下规定进行标注：1、每一设备应标注型号、容量、电压、电流等主要技术参数。
2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。
两相短路电流值取整数，灵敏度校验值精确到小数点后两位。
3、高爆开关的短路、过载整定值应标注为开关电流互感器一次侧的电流值。
高压开关要标注短路整定值和过载整定值。
变电所任一回路总开关的过流整定值应能满足两回路所带正常工作负荷需要。
4、电缆应按上下级和进出线关系标注箭头，电缆的型号、电压、截面和长度应标注在电缆的上方或左侧，电缆型号应按供电系统图样本进行标注。
5、短路点符号箭头应指向最远点（尖对尖），变压器二次侧短路点指到出线处，同时在短路点符号处标出两相短路电流值。
煤矿矿井供电系统图规范标准
2、变电所10kV高爆开关编号：
进线开关：第一回路进线开关编号为1101，第二回路进线开关编 号为1201，依此类推。
联络开关：联络开关在一回路的，编号为1100，第二回路的编号 为1200，依此类推。
负荷开关：第一段母线所带负荷开关编号为1102、1103、 1104……，第二段母线所带负荷开关编号为1202、1203、1204……，依 此类推。
要求使用AUTO CAD或与之兼容的软件绘制。 7、线型规定 （1）粗实线：线宽0.5mm，使用范围：图框、标题栏外框。 （2）细实线：线宽0.25mm，使用范围：标题框，变配电设备、电 （3）细虚线：线宽0.25mm变电所及断电仪断电范围。 8、图中标注一般采用仿宋体、标准样式，高度为3.5mm的或5mm
附件一： 煤矿电气图专用图形符号
1 连接器件 连接器件图形符号见表1。
编号 1 2 3 4 5
6
7
8
表1 连接器件图形符号
符号
名称
防爆插座
防爆插头
防爆插座和插头
防爆三通接线盒
说明 一般符号
防爆四通接线盒
一般符号 防爆多通接线盒 符号中的n用接
线数代替
防爆母线盒
防爆高压电缆接 线盒
一般符号
2 电能发生和转换
地下变电所 27 1
(井下变电所) =GB4728．
11，11—02—
28
2
采区变电所
3
井下配电点
4
井下移动变电站 一般符号
5
采区高压配电点
6
采区配电点
7
井下整流站
8
矿井供电系统图-井下电气设备布置图绘制
矿井供电系统图-井下电气设备布置图绘制概述矿山是资源开采的重要基地，供电系统的稳定运行对于矿山生产具有重要的意义。
矿井供电系统图是将矿井电气设备及其配电网络进行综合展现的图纸，在矿山的建设、维护、升级过程中起到了关键性的作用。
本文将介绍如何制作矿井供电系统图中的井下电气设备布置图。
设备选型在绘制矿井供电系统图时，必须选择合适的电气设备和仪器仪表。
在选择设备时，需要考虑矿井地下环境的特殊性，设备必须具备防爆、防水、防尘、耐高温等特点。
同时，为了满足矿井内的特殊电气环境，电气设备应该具备良好的绝缘性能和抗干扰能力，以确保运行的安全可靠。
布置方式在绘制井下电气设备布置图时，需要先明确各个设备的功能和相互间的连接，再根据实际需要进行布置组合。
在进行布置时，应该尽可能地考虑到电气设备之间的相互影响，确保整个布局合理，方便维护和管理。
井下电气设备主要包括变电站、配电箱、电缆线路、照明设施等，这些设备在布置时需要按照一定的规则进行安排，例如，应该将主输电线路、配电变压器等设备置于较为稳定的地方，以免在工作中受到振动、撞击等因素的影响，导致设备损坏或工作异常。
在绘制布置图时，应该注意一下几点：•设备应该按功能和使用要求进行规划和布置；•电气设备应该互相间保持一定的距离，并避免太过靠近障碍物，以便方便检修和维护；•配电箱或中央控制室应该与主要的电气设备合理配合，以确保稳定性和工作效率；•应该使用明显的符号和颜色来标识各种电气设备和线路。
布置图示例下面是一个井下矿井供电系统图中的一个电气设备布置图的示例：--------------------------------------| || 照明设施区 || || -------------- || | | || | 泵房配电箱 | || | | || -------------- || || || || || || || |-------|--------------------------------------|------------------------------|变电站位置|------------------------------在上述布置图中，照明设施区、泵房配电箱等电气设备是通过配电箱和电缆线路进行连接的。
煤矿供电系统图绘制规范要求
煤矿供电系统图绘制规范要求一、煤矿供电系统图绘制的范围及内容1、煤矿供电系统图绘制范围应包括：矿井地面、井下高压供电系统；地面各分区变电所、井下各采区变电所、三台及以上电气设备的高低压供电系统以及其他生产需要的供配电系统。
2、矿井地面、井下高压供电系统图应涵盖6kV（10kV）及以上电气设备及连接情况和主要生产系统负荷分布情况。
地面分区变电所、井下采区变电所及其他配电点的系统图应涵盖场所内所有电气设备连接、负荷分布情况。
3、供电系统图的标注内容，必须符合《煤矿安全规程》第四百五十条的要求，应包括：高低压开关名称、型号、设备编号、保护整定值、负荷名称；变压器名称、型号、设备编号、容量、变比；电缆用途、型号、电压、截面、长度；其他设备标注内容参考以上内容执行。
4、开关必须标注短路、过负荷保护的整定值，熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值，可在供电系统图标题栏上方列表集中标注。
二、图纸幅面和格式要求执行《技术制图图纸幅面和格式》（GB/T14689-2008）的要求1、图幅图幅优先选用横幅，用粗实线画出图框。
图纸幅面应根据实际需要选用以下尺寸规格： A0（841×1189）、A1（ 594×841）、 A2（ 420×594）、A3（ 297×420 ）、A4（210×297）（单位：mm）。
如果需要加长的图纸，应采用以下幅面： A3×3 （420×891）、A3×4（420×1189）、 A4×3 （297×630）、 A4×4（297×841）、A4×5（297×1051）（单位：mm）。
如果所列幅面仍不能满足需要时，可适当加大幅面。
2、字体图纸中标注的文字符号，字体大小应适中，对应A0、 A1、 A2、A3、 A4 图纸幅面，字体最小高度不应小于5 、3.5 、2.5 、2.5 、2.5（mm）。
煤矿矿井供电系统图规范标准
煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。
第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。
第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。
2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。
3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。
4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。
第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。
1.图例1）地面变电站供电系统按开关柜主接线方式绘制。
2）井上设备、设施图形符号执行GB/T4728-2000标准。
3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。
上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2.标准图幅(单位㎜)表中B、L—图纸幅面的宽、长。
e 图纸不留装订边时，图纸幅面与图框的间距。
c、a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。
⑴尽量采用标准图幅，优先选用横幅。
⑵必要时可分幅成图，形成图册。
图册推荐选用A3图幅标准。
3．标题栏标题栏位于图纸右下角。
标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。
4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。
明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。
关于全矿井机电系统相关图纸绘制标准及管理办法
关于全矿井机电系统相关图纸绘制标准及管理办法为进一步完善全矿井机电系统图等供配电系统图绘制，做到系统设计及安装符合要求，图纸能与现场实际对应，根据《煤矿安全规程》特作出以下说明、规定。
一、业务划分中心机电运输科为全矿井各机电系统系统图绘制及审核的主管业务科室，各运行区队、采掘区队绘制各自正常运行机电系统图纸。
二、各机电系统图种类及具体明细（一）、供电系统1、图纸明细种类根据《煤矿安全规程规定》煤矿供配电系统图主要包括井上下配电系统图、井下电气设备布置图、井下电力线路平面铺设示意图。
图纸名称、绘制单位、图纸编号及管理方式如下：注：图纸编号1-24为给责任单位图纸总编号，各单位图纸编号数量多时在根据实际情况分列，例如：机电队井下10kV变电所图纸编号可变为4-1（中央变）、4-2（南一盘2#变）------；综掘一队供电系统图纸编号:24-1-1(44202掘进供电) 、24-1-1(44202掘进设备布置图) 。
2、绘图标准井下主要电气设备布置图及电缆走向图必须以采掘工程平面图为底图（1:5000比例）,供电系统图无具体比例。
3、图纸内容（1）、供电内容含：示意图（含设备型号、整定值、电缆型号长度、负荷大小、接地线控制线）、图例、线路末端最小方式下两相短路电流、图纸说明。
要求：配电点（硐室）接地极需注明具体铺设位置。
（2）、主要电气设备布置图含：设备参数表、设备布置尺寸、图例、说明。
（3）、井下电缆铺设图含：型号、长度、用途、接线盒/热缩头编码及位置、图例。
（4）、综连采、皮带、机电队供电系统图需按机电科安装用供电系统图、结合工作面最终实际情况进行完善，重新绘制审批，并绘制对应电气设备布置图。
（5）、图纸内字体全部为宋体，线性:动力线为实线、控制线及接地线为虚线。
4、图例（二）、矿井原煤运输系统1、图纸明细种类：根据《煤矿安全规程规定》第一编总则第十四条第六项：井工煤矿必须按照规定填绘反映井下运输系统图。
供电系统图绘制规范
四、线型及字体的绘制要求
1、线型规定 ⑴ 粗实线: 线宽0.5mm，使用范围：图框、标题栏外框。 ⑵ 细实线: 线宽0.25mm，使用范围：标题框，变配电设备、 电缆等。 ⑶ 细虚线: 线宽0.25mm，变电所及断电仪断电范围。 2、图中标注一般采用仿宋体、标准样式，高度为3.5mm或 5mm的文字，根据标注文字多少，图中标注文字可适当放大和缩 小；制图中所有符号、标注、文字说明等应保证大小、比例、形式 一致，适于使用，不得过小或过大，布置紧密得当、美观。 3、上标、下标、字母的大小写必须符合相关规定，如单位符 号：电压kV(k为小写，V为大写）；电流A（大写）；功率kW(k为 小写，W为大写）等。
7、必须在电源进线处标注电源的电压等级，变压器（移变） 必须标注出型号及变比（一次侧电压/二次侧电压）。。
三、图形标注的绘制要求
8、风电、瓦斯电闭锁的开关，应用虚线标注出风电、瓦斯电 断电、闭锁范围。
9、矿井供电系统图的短路整定值、过载整定值等技术参数根 据系统复杂程度标注在每个变电所的下部列表说明；变电所、配电 点及采掘头面供电系统图的短路整定值、过载整定值等技术参数标 注在图纸下部列表说明。
一、总则
矿井必须按照《煤矿安全规程》第四百五十条的要求绘制煤 矿供电系统图，其范围应包括：矿井地面、井下高压供电系统； 地面各分区变电所（车间）、井下变电所、3台以上电气设备的高 低压供电系统图以及其他生产需要的供配电系统。。
煤矿供电系统图总体要求如下： 布局合理； 参数标注齐全、清晰； 符号、线型、字体及字号统一、规范。要求使用AUTO CAD 或与之兼容的软件绘制。
五、变电所电气设备编号推荐使用如下原则
1、变电所6kV高爆开关编号： 进线开关：第一回路进线开关编号为6101，第二回路进线开关 编号为6201，依此类推。 联络开关：联络开关在一回路的，编号为6100，第二回路的编 号为6200，依此类推。 负荷开关：第一段母线所带负荷开关编号为6102、6103、 6104……，第二段母线所带负荷开关编号为6202、6203、 6204……，依此类推。
煤矿矿井供电系统图规范标准
煤矿矿井供电系统图规范标准Revised by BLUE on the afternoon of December 12,2020.煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。
第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。
第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。
2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。
3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。
4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。
第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。
1.图例1）地面变电站供电系统按开关柜主接线方式绘制。
2）井上设备、设施图形符号执行GB/T4728-2000标准。
3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。
上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2.标准图幅(单位㎜)表中 B、 L—图纸幅面的宽、长。
e 图纸不留装订边时，图纸幅面与图框的间距。
c、 a 图纸留有装订边时，图纸幅面与非装订边图框、装订边图框的间距。
⑴尽量采用标准图幅，优先选用横幅。
⑵必要时可分幅成图，形成图册。
图册推荐选用A3图幅标准。
3．标题栏标题栏位于图纸右下角。
标题栏内容包括：名称（图纸名称及单位名称如ⅹⅹ公司ⅹⅹ矿井，该处须加盖单位公章）、图纸编号（专业序列编号，成套图纸总张数、第几张）、签字区（签字栏目包括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下运输系统图、井下通信系统图、井上、下配电系统图和
井下电气设备布置图等管理规定
六、井下运输系统图
（一）带式输送机运输系统图
1、图纸必须采用计算机绘制，原图必须用打印机打印。
2、图纸幅面尽量采用标准图幅，图纸用粗实线画出图框。
3、统一在采掘工程布置图的基础上绘制，无关巷道可进行简化，突出带式输送机（刮板输送机）运输系统图。
4、带式输送机运输巷道统一采用粗双实线表示，线条间距根据图幅设1-3mm。
5、标题栏位于图纸的右下角。
标题栏由名称（包括图纸名称和单位名称并加盖公章）、图纸编号、签字区（包括制图、审核、设计、机电科长、机电副总、机电副矿长）、签字日期、图纸总张数和第几张、制图日期。
样式详见附件1。
6、图纸中应标注井筒、巷道、煤仓及溜煤眼名称，设备名称及编号、煤流方向、巷道倾角等，各种符号按照附件2给出图例绘制。
7、设备、设施参数在明细栏中体现，明细栏一般配置在标题栏的上方，内容包括：带式输送机型号、电机台数和容量、运输能力、带宽、带强、带速、运距等。
8、图纸要准确、实用、美观。
输送机符号原则上标注在输运机机头处。
9、正常情况下带式输送机系统图至少每季度修改一次，遇较大变化时应及时修改。
（二）轨道运输系统图
1、图纸原图必须采用计算机绘制，打印机打印。
2、统一在采掘工程布置图的基础上绘制，突出轨道运输系统，无关巷道可进行简化、删除。
3、轨道运输巷道用粗实线表示，双轨用双线表示，双线条间距根据图幅设1-5mm。
4、图纸尽量采用标准图幅，用粗实线画出图框。
5、标题栏位于图纸的右下角，样式详见附件1。
6、图纸上需标注井筒、轨道运输巷道、主要斜巷绞车、煤仓及溜煤眼名称及位置，主要斜巷防跑车、跑车防护装置位置及规格型号，主要运输巷道道岔位置及编号、主要行车标志位置等。
各种符号按照附件2给出图例绘制。
7、设备、设施参数在明细栏中体现，明细栏可设多个。
明细栏内容应包括：主要轨道巷道名称、长度、坡度、断面尺寸，轨道规格型号，主要道岔规格型号、数量及开闭方式，信号系统（包括信集闭），主要轨道运输巷绞车型号，钢丝绳直径、层数，电机功率、最大提升速度、串车数量等。
8、图纸要准确、实用、美观。
9、正常情况下轨道运输系统图至少每季度修改一次，遇较大变化时应及时修改。
九、井下通信系统图
1、图纸必须采用计算机绘制，原图必须采用打印机打印。
2、图纸幅面尽量采用标准图幅，用粗实线画出图框。
3、标题栏位于图纸的右下角。
标题栏由名称（包括图纸名称和单位名称并加盖公章）、图纸编号、签字区（包括制图、审核、设计、机电科长、机电副总、机电副矿长）、签字日期、图纸总张数和第几张、制图日期。
样式详见附件1。
4、通信设备、元件等平行布置，连线呈水平或垂直布置，图线宽
度应按图样的类型和尺寸大小选择，线路采用单线条表示。
5、图上至少要标注出通信设备型号、安设地点、电话号码等。
6、图纸要准确、实用、美观。
设备和线路布局合理、排列整齐、标注清晰。
线路尽量避免交叉，交叉连接点用实线点标注。
7、正常情况下通信系统图至少每季度修改一次。
通信系统有较大变化时，应及时修改。
十、井上、下配电系统图和井下电气设备布置图
1、矿井必须备有井上、下配电系统图，井下电气设备布置示意图和电力、电话、信号、电机车等线路平面敷设示意图，并随着情况变化定期填绘。
图中应注明：
（1）电动机、变压器、配电设备、信号装置、通信装置等装设地点。
（2）每一设备的型号、容量、电压、电流种类及其它技术性能。
（3）馈出线的短路、过负荷保护的整定值，熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。
（4）线路电缆的用途、型号、电压、截面和长度。
（5）保护接地装置的安设地点。
2、图纸必须采用计算机绘制，原图必须采用打印机打印。
3、图纸幅面尽量采用标准图幅，用粗实线画出图框。
4、标题栏位于图纸的右下角。
标题栏由名称（包括图纸名称和单位名称并加盖公章）、图纸编号、签字区（包括制图、审核、设计、机电科长、机电副总、机电副矿长）、签字日期、图纸总张数和第几张、制图日期。
样式详见附件1。
5、电气设备、元件等平行布置，连线呈水平或垂直布置，图线宽度应按图样的类型和尺寸大小选择，线路采用单线条表示，不同的电压等级线路应采用不同粗细的线条表示，图纸若采用彩色线条绘制，
颜色代表的电压等级要符合有关规定。
6、矿井井上供电系统图按照开关柜主接线方案绘制，井上设备和设施图形符号按GB/T4728-2000标准绘制；井下设备和设施图形符号按MT／T 570—1996标准绘制。
7、同一个变电所或配电点的电气设备要用矩形点划线线框框起来。
8、图上至少要标注出变电所名称，设备编号、设备型号、容量、负荷名称、整定值；线路或电缆要标出规格型号、电压、长度；高压线路中接线盒应标明位置；其他内容可在明细栏中标明，明细栏设在标题栏上方。
9、图纸要准确、实用、美观。
设备和线路布局合理、排列整齐、标注清晰。
线路尽量避免交叉，交叉连接点用实线点标注。
变电所之间、变电硐室之间、变电所与变电硐室之间应有合适的距离。
10、正常情况下电气系统图至少每季度修改一次。
供电系统有较大变化时，电气系统图应及时修改。
附件：1、系统图标题栏样本
2、煤矿运输装备图例标准（皮带、轨道运输）
附件1：系统图标题栏样本
设计
河南地方煤业有限公司****矿
制图
审校
******系统图图号
机电科长比例机电副总日期机电矿长单位
附件2 煤矿运输装备图例标准(皮带、轨道运输)。
