影响红外热成像法检测结果的几个因素

合集下载

影响红外测温仪检测精准度的因素有哪些

用红外测温仪如果选型合理，辐射率等参数设置正确，这种测温仪具有测量范围广，测温速度快、准确度高、灵敏度高等优点，按正常操作程序来操作红外线测温仪，温度误差是完全可以保证在合理范围之内的。

但使用者操作不当，也会影响到测温的不准确。

常见的影响红外测温仪不准确的几个因素：1、测温目标大小与测温距离测温仪根据原理可分为单色测温仪和双色测温仪(辐射比色测温仪)。

对于单色测温仪,在进行测温时,被测目标面积应充满测温仪视场。

建议被测目标尺寸超过视场大小的50%为好。

如果目标尺寸小于视场,背景辐射能量就会进入测温仪的视声符支干扰测温读数,造成误差。

相反,如果目标大于测温仪的视场,测温仪就不会受到测量区域外面的背景影响；在不同距离处，可测的目标的有效直径是不同的，因而在测量小目标时要注意目标距离。

红外测温仪距离系数K的定义为：被测目标的距离L与被测目标的直径D之比，即K=L/D2、选择被测物质发射率红外线测温仪一般都是按黑体（发射率ε=1.00）分度的，而实际上，物质的发射率都小于1.00。

因此，在需要测量目标的真实温度时，须设置发射率值。

物质发射率可从《辐射测温中有关物体发射率的数据》中查得。

红外线测温仪不能透过玻璃进行测温，玻璃有很特殊的反射和透过特性，不允许红外温度读数。

但可通过红外窗口测温。

红外测温仪不用于光亮的或抛光的金属表面的测温(不锈钢、铝等)。

3、强光背景里目标的测量若被测目标有较亮背景光（特别是受太阳光或强灯直射），则测量的准确性将受到影响，因此可用物遮挡直射目标的强光以消除背景光干扰。

4、其他原因只测量表面温度，红外测温仪不能测量内部温度。

环境温度，如果测温仪突然暴露在环境温差为20℃或更高的情况下，允许仪器在20分钟内调节到新的环境温度；蒸汽、尘土、烟雾等，它阻挡仪器的光学系统而影响测温。

为了避免损坏红外测温仪，请首先使用压缩空气清除大的颗粒和灰尘，然后用一块布擦拭。

使用干净略湿的布轻轻擦拭测温仪机身。

红外线热成像仪操作说明

红外线热成像仪操作说明随着科技的进步，红外线热成像技术在各个领域得到广泛应用。

红外线热成像仪是利用物体散发的红外辐射来显示物体表面温度分布的一种仪器。

本文将向您介绍如何正确操作红外线热成像仪以及使用技巧，以便您最大限度地发挥其功能。

一、准备工作在操作红外线热成像仪之前，确保设备处于良好的工作状态，并按照以下步骤进行准备工作：1. 保护设备：在操作红外线热成像仪之前，确保设备表面干净，避免灰尘和油脂的影响。

使用柔软的布清洁仪器表面，并注意不要碰触镜头。

2. 电源及电池：检查电源线和电池的连接是否牢固。

如果使用电池供电，请确保电池电量充足，并事先准备备用电池以防止电量不足的情况。

3. 储存介质：检查储存介质，如SD卡或U盘，确保其容量充足，并格式化并清空之前的数据。

二、操作步骤1. 开机：按下设备上的电源键，待红外线热成像仪启动完毕后，屏幕将显示实时成像的画面。

2. 调整设置：根据需要选择合适的成像模式和参数设置。

通常，热成像仪会提供不同的模式供选择，如全色调模式、黑白模式等。

可以使用设备上的导航按钮或菜单键来进行选择和调整。

3. 实时成像：将红外线热成像仪对准所需测量的物体，并确保适当的距离和角度。

观察仪器屏幕上显示的热图，并根据需要进行调整。

4. 图像保存：当您发现感兴趣的热图时，可以通过按下设备上的保存键将其保存到储存介质上。

为了方便后续分析和报告编制，建议在保存图像时给予图像合适的命名和标记。

5. 分析和报告：将保存的图像导入计算机或其他设备上的专业软件中，进行图像分析和处理。

您可以在软件中进行温度测量、温度变化分析、温度异常检测等操作，以得到更详细的数据和报告。

三、使用技巧除了基本的操作步骤外，以下是一些使用红外线热成像仪的技巧和建议，以帮助您更好地应用该仪器：1. 了解物体表面：在进行测量之前，尽可能了解物体的特性和表面情况。

不同材料的辐射特性不同，可能需要不同的设置和分析方法。

2. 考虑环境因素：环境温度、湿度和风速等因素会影响热成像仪的测量结果。

电气设备红外故障诊断中的影响因素分析

（．ＤｐｒｎｆｒｉｇＥｏｏｙＭａａｅｅｔａａＵｉｅｓｙｏｎｉｅｒｇ１ｅａｔｔｍｎｃｎｍｎｇｍｎ，Ｎｖｌｎｖｒｔｆｇｅｉ，Ｗｕａ，３０３ｍｅｏＡｉＥｎｎｈｎ４０３；２ｏｅｅｏａａｒ￣．ＣｌｇｆｖｌｃｌＮＡｕｅａｄＰｗｒＮｖｌｎｖｒｔｏＩｉｅｒｌ，ｈｎ３０３Ｃｉａｒｎｏｅ，ａａＵｅｉｆｌｎｅｉｇＷｕａ０３，ｈ）ｉｓｙＥｇＩ４ｎ
能化的研究。而要做好这三方面的工作，也必须对红外检测与故障诊断的机理、检测中的各种影响因素及其影响程度有全面的了解和掌握。本文的目的是从红外测温原理以及电气设备实
作者简介：张树军（９０一，，１８）男硕士。海军工程大学助教。收稿日期：０６０－４２０－７０
ቤተ መጻሕፍቲ ባይዱ
ＡｎａｙｉｎＡｆｅｔｃｏｓｏｅｍｏｒｐｉｎｐｃｉｎｌｓｓｏｆｃｉＦａｔｒｆＴｈｒｇａｈｃＩｓｅｔｏｎｇ
ｏｅｔｉｐｒｔｓｆＥｌｃｒｃＡｐａａｕ
ＺＡＧＳｕｊｎ，Ｉｕｘａｇ，ＡｈｎｌＨＮｈ－ＷＥ．ｉＦＮＣ．－ｕＲｎｕｉ
１引言
此外，外诊断技术在我国电力行业的发展虽红
近年来，红外热成像技术作为一种无损检测手鹱由于其非接触、无损伤、适合于大面积检测等独特
然取得了可喜的进步，但是，从设备诊断工程学的高度来评价现电力设备故障红外诊断水平，应该说还是处在初级阶段Ｌ，１还存在诊断标准缺乏、以定性检测为主、检测人员知识层次较低等因素，因此必须在以下三个方向上开展更多、更扎实的工作：）１诊断标准化的研究；）２诊断数学的研究；）断智３诊

红外热成像测试方法

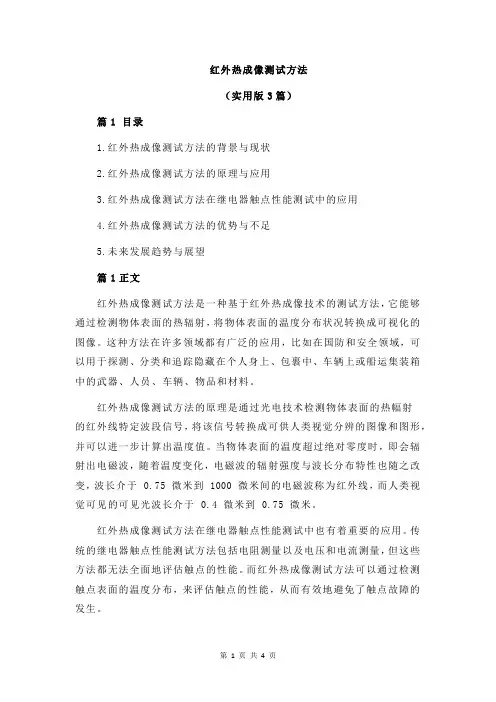

红外热成像测试方法（实用版3篇）篇1 目录1.红外热成像测试方法的背景与现状2.红外热成像测试方法的原理与应用3.红外热成像测试方法在继电器触点性能测试中的应用4.红外热成像测试方法的优势与不足5.未来发展趋势与展望篇1正文红外热成像测试方法是一种基于红外热成像技术的测试方法，它能够通过检测物体表面的热辐射，将物体表面的温度分布状况转换成可视化的图像。

这种方法在许多领域都有广泛的应用，比如在国防和安全领域，可以用于探测、分类和追踪隐藏在个人身上、包裹中、车辆上或船运集装箱中的武器、人员、车辆、物品和材料。

红外热成像测试方法的原理是通过光电技术检测物体表面的热幅射的红外线特定波段信号，将该信号转换成可供人类视觉分辨的图像和图形，并可以进一步计算出温度值。

当物体表面的温度超过绝对零度时，即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于 0.75 微米到 1000 微米间的电磁波称为红外线，而人类视觉可见的可见光波长介于 0.4 微米到 0.75 微米。

红外热成像测试方法在继电器触点性能测试中也有着重要的应用。

传统的继电器触点性能测试方法包括电阻测量以及电压和电流测量，但这些方法都无法全面地评估触点的性能。

而红外热成像测试方法可以通过检测触点表面的温度分布，来评估触点的性能，从而有效地避免了触点故障的发生。

尽管红外热成像测试方法具有许多优势，但是它也存在一些不足。

比如在环境温度变化较大时，红外热成像测试方法的精度可能会受到影响。

此外，红外热成像测试方法还需要较高的设备成本和专业操作技能，这也限制了它在一些领域的应用。

总的来说，红外热成像测试方法是一种非常有前景的测试方法，随着科技的发展和成本的降低，它有望在更多的领域得到应用。

篇2 目录1.红外热成像测试方法的背景和现状2.红外热成像测试方法的原理和应用3.红外热成像测试方法的优势和局限性4.基于红外热成像的继电器触点性能测试系统及方法5.未来发展趋势和展望篇2正文红外热成像测试方法是一种基于红外热成像技术的测试方法，可以用于检测物体表面的温度分布状况。

红外诊断常见故障、影响因素、工作程序和要求

二、红外诊断常见故障、影响因素、工作程序和要求§1 各种电力设备的常见故障及红外诊断一、变压器的常见故障及红外诊断电力变压器是电力系统发电厂和变电站的主设备。

由于它价值昂贵，而且担当着极为重要的角色，因此对电力变压器的状态检测和故障诊断具有重要意义。

长期以来色谱分析是检测变压器运行中潜伏性故障的一种有效手段，随着红外检测技术的发展，红外诊断也显示出巨大的优越性，可以检测大型变压器的许多潜伏性故障。

由于电力变压器的结构复杂，所包含的部件也特别多，出现的故障也各式各样。

有很多故障用红外的方式来检测和诊断，效果很好；但也有些故障，用红外的方式来检测效果并不好。

这是因为某些故障适合于红外检测，而另外某些故障不适合于红外检测。

例如介损试验，可以检测出许多绝缘性故障，但同样也无法检测出变压器内部线圈与铁芯间是否有局部放电一样。

因此，即不能认为红外诊断技术是万能的，也不能认为它的作用不大；关键是它能做什么。

下表列出了变压器的各种故障类型及诊断方法：电力变压器潜伏性故障类型及各种诊断方法1、变压器外部故障的红外诊断变压器的外部故障主要包括导体连接不良、漏磁引起的箱体涡流和冷却装置故障等。

由于这类故障都是暴露在变压器的外部，所以，与其它电气设备外部故障一样，可以直接利用红外热成像仪检测。

①导体外部连接不良故障诊断当变压器与外部载流导体连接不良或松动时，因电阻增大而引起局部过热。

其热像图是以故障点为中心的热像图。

②冷却装置及油路系统故障诊断变压器的冷却器、潜油泵、油箱、油枕、防爆管等冷却装置及油路系统，都在变压器外壳，它们的故障（无论是冷却管道堵塞、假油位还是潜油泵过热等），都能够直接在红外热像图上清晰地显示出来。

而且，它们存在故障时的热像特征是一个以故障中心的热像分布图。

例如，如果潜油泵过热，则油泵相连的部位有一个明显的热区；冷却器堵塞，则因堵塞处无热油循环，相应的热像是一个暗区（低温区）；假如油枕油位不足，则在热像图上可以清晰地看到油枕油面低落。

热成像仪偏差-概述说明以及解释

热成像仪偏差-概述说明以及解释1.引言1.1 概述热成像仪是一种通过测量物体表面的红外辐射来生成热图的仪器。

它可以将红外辐射转化为可视化的图像，以显示物体表面的温度分布情况。

因此，热成像仪在科学研究、工业生产、医疗诊断等领域都有广泛的应用。

热成像仪的工作原理是基于物体发出的红外辐射，通过红外探测器和光学系统将这些辐射转换成电信号，再经过信号处理和图像生成，最终形成一幅热图。

这样的热图可以直观地显示出物体表面的温度分布，帮助我们识别出各种问题和异常情况。

然而，热成像仪的测量结果并非完全准确，存在一定的偏差。

这些偏差可能来自于设备本身的不足，也可能受到外部环境因素的影响。

因此，深入研究热成像仪的偏差及其影响因素，对于提高测量准确性和可靠性具有重要意义。

本文将首先介绍热成像仪的原理和应用，包括其工作原理、结构组成以及在不同领域的应用案例。

接下来，我们将重点讨论热成像仪的偏差问题，包括可能的误差来源、偏差类型和其对测量结果的影响。

最后，我们将总结热成像仪的优点和局限性，并提出一些建议，以控制热成像仪偏差，提高其测量的精确性和可靠性。

通过本文的研究，我们希望能够更好地理解热成像仪的偏差问题，并为相关领域的热成像仪应用提供有益的指导和建议。

1.2文章结构1.2 文章结构本文主要分为引言、正文和结论三个主要部分。

下面将详细介绍每个部分的内容和安排。

引言部分旨在为读者提供对本文主题的背景和概述。

首先，我们将简要概述热成像仪的基本原理和应用，以帮助读者了解本文所讨论的主题。

接下来，我们将介绍文章的结构和主要内容，以使读者对全文的组织结构有一个清晰的了解。

最后，我们将明确本文的目的，即探讨热成像仪的偏差及其影响因素，并提供相关的建议和总结。

正文部分将分为两个主要部分，分别是热成像仪的原理和应用，以及热成像仪的偏差及其影响因素。

在2.1节中，我们将全面介绍热成像仪的原理和应用。

我们将详细解释热成像仪是如何通过测量物体辐射出的红外辐射来生成热图像的。

红外线成像技术在医学中的应用

红外线成像技术在医学中的应用随着科学技术的不断发展，红外线成像技术越来越受到人们的重视。

红外线成像技术可以检测物体放射出的红外线，从而得到物体的热图。

近年来，红外线成像技术在医学领域中得到了广泛的应用，尤其是在诊断疾病方面。

本文将介绍红外线成像技术在医学中的应用，并分析其优点和不足之处。

一、 1. 红外线热成像在乳腺癌早期诊断中的应用乳腺癌是女性常见的恶性肿瘤之一，而乳腺癌的早期诊断对治疗和预后有着至关重要的作用。

红外线热成像技术可以通过观察乳房表面温度分布，发现和确定形态不规则的肿块。

由于肿瘤组织的代谢活动高于正常组织，所以它会放出更多的热量，从而在乳房表面形成高温区域。

利用红外线热成像技术，可以很好地辨别这些高温区域，从而发现早期的乳腺癌。

2. 红外线热成像在神经科学中的应用神经科学研究中的一个难题是如何观察动物或人的大脑实时活动。

传统的脑电图和磁共振成像技术需要对受试者进行限制，而且不能很好地观察大脑活动的时间和空间结构。

而红外线热成像技术在神经科学研究中表现出了其独特的优势。

红外线热成像技术可以以非侵入性的方式观察大脑的热分布，从而观察和分析大脑活动与身体各器官之间的关系。

3. 红外线激光扫描技术在眼科中的应用红外线激光扫描技术可以通过观察眼睛中的血液流动来检测眼部问题，这对于早期发现眼病有很大的帮助。

这项技术可以通过照射各种作为标记的化学物质，使得眼部结构中特定的分子比其他分子吸收更多的红外线。

这样，红外线激光扫描技术可以生成高分辨率的眼部图像，从而诊断眼病。

二、红外线成像技术的优缺点1. 优点（1）非侵入性红外线成像技术可以在不伤及被检测物体的情况下进行检测，因此非常适合用于人体和生命体系的检测。

（2）高灵敏度红外线成像技术具有很高的灵敏度，可以检测很小的温度变化，从而发现异常情况。

（3）高分辨率与其他成像技术相比，红外线成像技术的分辨率相对较高，可以提供清晰的图像信息。

2. 不足之处（1）设备价格较高由于红外线成像技术的特殊性质，检测设备的价格相对较高，这对于一些医院和诊所来说可能不太实用。

热成像温度误差

热成像温度误差热成像技术是一种通过红外热像传感器来检测和测量物体表面温度的非接触式测量方法。

然而，由于各种因素的影响，热成像仪在测量过程中可能存在一定的温度误差。

本文将探讨热成像温度误差的原因和影响，并提出一些减小误差的方法。

热成像温度误差的产生主要是由于以下几个方面的因素。

首先，环境温度对测量结果的影响是不可忽视的。

由于热成像仪是通过探测物体表面的红外辐射来得到温度信息的，而环境温度会对红外辐射的传播和接收产生干扰，从而影响测量结果的准确性。

其次，热成像仪的本身特性也会导致温度误差的产生。

比如，热成像仪的探测器灵敏度不同，对不同波长的红外辐射的响应程度也不同，这些因素都会对测量结果产生一定的影响。

此外，热成像仪的校准不准确、测量距离不一致等问题也会导致温度误差的出现。

热成像温度误差对于一些特定的应用场景来说可能会带来较大的影响。

比如，在医学领域中，热成像技术被广泛应用于体温检测、疾病诊断等方面。

如果热成像仪的温度误差较大，就可能导致测量结果的不准确，从而影响医生对患者的判断和诊断。

同样，在工业生产领域中，热成像技术也被用于检测设备的工作状态和故障诊断等方面。

如果热成像仪的温度误差较大，就可能导致对设备状态的判断错误，进而影响生产效率和安全。

为了减小热成像温度误差，可以采取一些措施。

首先，可以通过在测量前对热成像仪进行校准来提高测量的准确性。

校准的目的是通过与标准温度源的对比，确定热成像仪的测量误差，并进行相应的修正。

其次，要注意环境温度对测量结果的影响。

可以通过控制测试环境的温度和湿度等因素，减小环境对测量结果的干扰。

此外，在实际测量中，还可以采用多点测量的方法，通过对物体不同位置的测量数据进行综合分析，来提高测量结果的准确性。

除了以上的方法，还可以结合其他技术手段来减小热成像温度误差。

比如，可以结合图像处理和模式识别等技术，对热成像图像进行进一步的分析和处理，提取出更准确的温度信息。

此外，还可以结合其他传感器技术，如接触式温度传感器等，来进行多传感器融合，从而提高测量的准确性。

红外热成像导则

红外热成像导则红外热成像导则是一系列标准和指导原则，用于规范红外热成像技术的使用和解释。

这些导则通常涉及红外热成像仪的操作、数据采集、图像分析以及结果的报告。

以下是一些详细内容：1. 设备选择：根据应用需求选择适当的红外热成像仪，考虑其温度范围、空间分辨率、光谱响应和测量精度等参数。

2. 校准和测试：在进行热成像之前，确保热成像仪已经过适当的校准，以便获得准确可靠的温度读数。

这可能包括对仪器进行零点校准和环境补偿。

3. 测量条件：记录和控制测量时的环境条件，如温度、湿度、风速等，因为这些因素都可能影响热成像结果。

4. 数据采集：按照导则进行数据采集，以确保图像质量和温度测量的一致性。

这包括选择合适的拍摄距离、角度和环境照明条件。

5. 图像分析：使用适当的软件和算法对热成像数据进行处理和分析。

这可能包括温度量化、异常区域检测、热流分析等。

6. 结果解释：正确解读热成像结果，区分正常和异常热模式。

考虑材料属性、几何形状、边界条件等因素对热分布的影响。

7. 安全和合规性：遵守所有相关的健康和安全规定，包括操作红外热成像仪时的个人防护和设备维护。

8. 报告编写：编写详尽的报告，包括测量方法、结果、分析和结论。

确保报告清晰、准确，便于他人理解和复查。

9. 质量保证：建立质量管理体系，以确保热成像服务的持续改进和符合行业标准。

GB/T 26643-2011《无损检测闪光灯激励红外热像法导则》是中国的一个具体标准，它详细规定了利用红外热成像技术进行无损检测的过程和方法，特别是使用闪光灯激励产生的瞬态热响应来检测材料内部缺陷的技术。

该标准涵盖了从准备工作到结果评价的整个流程，并提供了实施红外热成像无损检测的具体指导。

红外热成像实验注意事项

红外热成像实验注意事项红外热成像技术是一种非常常见的应用技术，广泛应用于工业、医学和军事等领域。

它通过探测物体发出的红外辐射，并将其转化为图像，从而实现无接触、无辐射的目标检测和测量。

在进行红外热成像实验时，我们需要特别注意以下几点。

首先，保持红外热成像仪器的稳定。

红外热成像仪器非常敏感，对于环境的变化非常敏感。

因此，在进行实验之前，我们应该选择一个相对稳定的环境，避免温度、湿度等因素对仪器的影响。

另外，我们还应该保证红外热成像仪器本身的稳定，尽量避免仪器的震动和碰撞，同时注意定期校准仪器，确保其精确度和可靠性。

其次，选择适当的测量距离和视角。

红外热成像仪器通常有一个特定的测量距离范围，不同的仪器具有不同的测量距离范围。

在进行实验时，我们应该根据被测物体的大小和距离，选择适当的测量距离，以确保得到清晰的红外热成像图像。

此外，我们还需要注意选择适当的视角，以便将被测物体的整体热分布情况准确地呈现出来。

第三，注意环境的干扰和屏蔽。

红外热成像仪器对于环境的干扰非常敏感，尤其是在室外环境中。

在进行实验时，我们应该尽量避免阳光直射和其他热源的干扰，以免影响热成像图像的质量。

同时，我们还应该注意使用屏蔽措施，如遮挡物体和使用红外透射率较高的材料等，以减少环境对实验的影响。

第四，注意被测物体的属性和特点。

不同的物体具有不同的热导率、热容和辐射率等属性，这些属性会直接影响红外热成像图像的质量和准确性。

因此，在进行实验时，我们应该充分了解被测物体的特点，并根据需要采取相应的校正和修正措施，以确保得到准确、可靠的热成像结果。

最后，注意数据的处理和分析。

红外热成像实验所得到的图像数据通常需要进行进一步的处理和分析，以提取有用的信息和参数。

因此，我们应该熟悉热成像数据的处理方法和技术，掌握基本的图像处理和分析软件，以便对实验结果进行定量分析和比较。

同时，我们还应该注意将实验结果与实际情况相结合，进行合理的解释和推断。

红外热成像技术是一种非常有价值的应用技术，在很多领域都发挥着重要的作用。

使用红外热成像仪检测中存在的问题及对策

使用红外热成像仪检测中存在的问题及对策红外热成像技术是一种非接触式的测温方法，它通过红外线接收器扫描物体表面放射的红外线，并将其转化为图像，以显示目标表面的温度分布情况。

由于其高精度、高灵敏度、非接触等特点，红外热成像技术已广泛应用于汽车、建筑、航空航天、医疗和电力等领域，成为现代工业领域中最为重要的检测方法之一。

但是，在使用红外热成像仪进行检测时，还存在一些问题需要注意和解决。

本文将介绍使用红外热成像仪检测中存在的问题及对策。

问题1：测量误差在使用红外热成像仪进行检测时，由于物体表面的温度分布不均匀，温度场复杂多变，外界环境等因素的影响，容易出现测量误差。

为了减小测量误差，通常需要采取以下措施：环境控制由于周围环境的影响可能对目标表面的温度分布产生影响，因此应将检测区域尽量置于稳定的环境中。

例如，在使用红外热成像仪检测建筑物外墙温度时，应选择较为平稳的天气，并尽量避免温差较大的天气。

处理图像在处理图像时，需要对图像中出现的伪影进行修正。

伪影是指由于温度场分布不均匀等因素导致的红外热成像图像上出现的假象，这些假象可能会干扰检测结果。

因此，在处理图像时应尽可能去除伪影。

校准仪器在使用红外热成像仪检测时，还需要对仪器进行校准。

校准可以帮助我们了解仪器的测量误差，并且可以根据校准结果进行修正。

一般来说，校准需要进行定期进行。

问题2：目标检测在使用红外热成像仪进行检测时，还存在一个重要的问题就是难以确定目标的位置和轮廓。

这个问题一般可以通过以下措施解决：明确目标检测的范围在进行红外热成像检测时，人们通常会规定检测区域。

例如，在检测建筑物的外墙温度时，可以明确将检测区域限制在墙面的某一特定区域内。

这可以有效降低目标检测的难度。

采用合适的颜色和对比度在高对比度的颜色模式或黑白模式下进行检测，可以突出目标的轮廓和边缘特征，从而有效地帮助定位目标。

问题3：数据处理在使用红外热成像仪进行检测时，最终得到的图像可能需要进行进一步的数据处理。

红外热像仪探测距离影响因素

红外热像仪好像离我们的生活很遥远，在我们的印象当中只有军事和高端工业中才会使用到，其实经过这么多年的发展，红外热成像早已成为能走进千家万户的寻常机器，这一切都归功于以浙江大立科技股份有限公司为首的国内热像仪技术攻关团队。

那么哪里能看到手持热像仪的身影呢？想象一下，如果消防员有一部手持热像仪，就可以准确判断着火点位置，还可准确发现被困人员所处位置；地震发生时，如果无人机带有热像仪，就可以在第一时间冲过重重阻碍，探明灾区情况，即时发现被困人员，不会再现从前第一批救援人员只能“摸石探路”的情况，耽误最佳救援时间；小到普通商店或家庭、大到国家，安防系统运用热像仪，就能准确判断是否有不安全因素存在；生产加工产品过程中，许多用肉眼无法观察、普通仪器有精度限制的检测中，如果有热像仪，那一切问题便“一目了然”。

井下生命探测井下设备检测影响红外热像仪探测距离的因素有哪些呢？这要从红外热像仪的工作原理中找寻。

红外热成像是一种可将红外图像转换为热辐射图像的技术，该技术可从图像中读取温度值，是一种无损检测技术。

红外热像仪（Infrared Thermal Imager）则是一种用来探测目标物体的红外辐射，并通过光电转换、电信号处理等手段，将目标物体的温度分布图像转换成视频图像的高科技产品。

在自然界中，当物体的温度高于绝对零度（-273℃）时会不断地产生红外辐射，红外热像仪就是对物体表面红外辐射的强弱进行探测而呈现出物体表面的形状轮廓及分布情况，以便人眼观察的仪器。

红外图像的亮暗反映出物体表面温度的高低，通过对物体表面温度及温度场的检测便可判断设备是否有缺陷。

1、被测物体的辐射率辐射率是描述被测物体相对于黑体辐射能量大小的物理量，不同物体的辐射率是不同的。

红外热像仪从被测物体上得到的辐射能量大小与被测物体的辐射率成正比，在测量过程中，若不注意被测物体的辐射率，且红外热像仪的辐射率设定不当，就会导致测量的温度与物体实际温度之间存在误差。

红外热像仪测温精度的理论分析

成像技术在实验室进行窗口表面的温度测量，也取得了很好的效果．用红外热像仪测量物体表面的温度场分布不仅受到自身参数（敏度、射率）定正确与否和外界灵发设环境状态（环境中水蒸气、如二氧化碳及微粒粉尘含量大小、目标距离的远近等）因素的影响，要受到内还部结构、性能老化的影响．如探测器性能退化、数据及图像处理系统电子元件的老化、制冷器性能及制冷介质纯度等因素的影响．上述诸多影响因素中，参数设定和环境状态的影响可以人为的控制和调节，仪器但
１热像仪测温原理和真实温度计算公式
发展到目前的热成像系统已是现代半导体技术、精密光学机械、电子学、殊红外工艺、型红外光微特新
学材料与系统工程的产物，是一个利用红外传感器接收被测目标的红外线信号，经放大和处理后送至显示
李云红ｈ，晓刚杨幸芳。许冰海。孙，，
（．１哈尔滨工业大学电气工程及自动化学院，黑龙江哈尔滨１００；．５０１２西安工程大学电子信息学院，陕西西安７０４；１０８
３中国石油大庆石化公司腈纶厂，．黑龙江卧里屯１３１）６７４
关键词：外热像仪；红发射率；景噪声；背测温精度
中图分类号：１ＴＮ２５文红外图像或热辐射图像，并且能够提供精确的非接触温度测量功能．几乎所有物体在发生故障之前，温度都会随之升高，因此在很多领域内，红外热像仪是一种经济有效的检测工具．由予

红外热成像无损检测技术原理分析

红外热成像无损检测技术原理分析作者：李媛媛李保志段立军来源：《中国科技博览》2016年第03期[摘要]红外热成像无损检测技术可实现对金属、非金属及复合材料中存在的裂纹等缺陷进行检测，具有非接触、检测面积大、速度快、在线检测等优点。

通过介绍几种对红外检测诊断产生不利影响的因素，并对检测过程中如何减小这些不利影响进行简单说明，从理论上证明该项技术的可行性。

[关键词]红外无损检测；表面温度；红外辐射；热传导中图分类号：TP274.52 文献标识码：A 文章编号：1009-914X（2016）03-0363-01红外热成像无损检测技术是近年来应用逐渐广泛的一种新兴检测技术。

作为一种非接触的无损检测手段，广泛应用于航空航天、机械、医疗、石化等领域.常规的无损检测技术例如超声波探伤、射线探伤、磁粉和渗透探伤等的研究已经很成熟，但仍存在高空、地下架设等无法满足检测要求的情况，具有一定局限性。

红外热成像无损检测技术的创新性在于使用红外测温的方式，不接触被测物体，不破坏温场，以热图像的形式直观准确的反映物体的二维温度场分布，使材料表面下的物理特性通过其表面温度变化反映出来。

近几年红外无损检测技术飞速发展，已经成为传统检测方式如激光、超声等技术的补充及替代。

该技术也可以与其他检测方式相结合以提高检测的精确度及可靠性。

与传统的检测方式相比，该技术的特点如下：（1）适用范围广，可检测金属及非金属材料；（2）测量结果的可视性，可以通过图像显示测量结果：（3）非接触式测量，不会对物体造成污染：（4）检测面积广，可对大型设备进行整体观测；（5）检测设备携带方便，适用于现场在线检测；（6）检测速度快。

一、红外热成像无损检测原理（一）基本原理红外热成像无损检测技术是根据红外辐射的基本原理，通过红外辐射的分析方法对物体内部能量流动情况进行测量，使用红外热成像仪显示检测结果，对缺陷进行直观上的判定。

此方法以热传导理论和红外热成像理论为基础。

红外热像仪探测距离有哪些影响因素

红外热像仪探测距离有哪些影响因素红外热像仪自从在20世纪90年代被投入市场之后就一发不可收拾，红外热像仪的市场瞬间扩大了很多，而且持续发展扩张中，这一项技术发明着实在各个领域内起到了很好的重要的辅助性作用。

红外热像仪从功能上划分，可以分为手持式红外热像仪和望远式红外热像仪。

二者的差别在于使用领域不同，前者被广泛应用于电力、煤矿、石化、铁路、钢铁、电信、科研等行业温度异常检测，后者则多用于户外和军队使用。

例如：视频监控、国防、狩猎、执法、军队巡逻等。

红外热像仪具有非常多的优点：1、作用距离远2、隐蔽性强3、穿透能力强4、全天候工作能力，抗强光干扰5、能识别隐蔽目标6、防火监控7、功耗低寿命长也正因为这些优点的存在使得红外热像仪在诸多领域内被广泛运用。

热像仪相比普通人眼进行任务最大的好处之一就是作用距离远。

不过这个作用距离其实并非一成不变的，不仅仅是不同款式型号的仪器测量距离不一，同款仪器在测量不同物体的时候其探测距离也是不一。

那么到底是什么原因致使红外热像仪的探测距离有所影响呢？其实原因有三。

1、镜头焦距决定热成像仪的探测距离的最重要的因素就是镜头焦距。

镜头焦距直接决定了目标所成的像的大小，也就是在焦平面上占几个像素。

通常这是用空间分辨率(IFOV)来表示，它表示每个像素在物空间所张开的角度，也就是系统所能分辨的最小角度，一般由像元尺寸(d)与焦距(f)的比值得出，即IFOV=d/f。

每个目标在焦平面所成的像占几个像素，可由目标尺寸、目标与热成像仪的距离、空间分辨率(IFOV)计算得出。

目标尺寸(D)和目标与热成像仪的距离(L)的比值为目标的张角，再与IFOV相除得到像占用像素点的数量，即n=(D/L)/IFOV=(Df)/(Ld)。

从中可以看到，焦距越大，目标像所占用的像素点越多，其探测距离更远。

但另一方面，焦距越大，视场角越小，同时成本也更高。

这里举个例子。

热成像仪焦平面的像元尺寸为45μm，配30mm焦距镜头，则空间分辨率IFOV为1.5mrad。

红外热成像约翰逊准则

红外热成像约翰逊准则红外热像仪探测距离_约翰逊准则红外热像仪的探测范围：在自然界中一切温度高于绝对零度(-273.16摄氏度)的物体都不断地辐射着红外线，这种现象称为热辐射。

红外线是一种人眼不可见的光波，无论白天黑夜，物体都会辐射红外线。

红外热像仪就是把这些人眼不可见的热辐射转变为人眼可见的热像图。

由于红外热像仪只是被动地接收目标的热辐射，因此具有隐蔽性好等特点。

被动红外热像仪一般工作在3-5μM和8-14μM这两个波段，与可见光和近红外相比，波长相对较长，穿透雨、雪、雾和烟的能力较强。

因此，红外热像仪在国防、警察和安全领域是一种非常有效的设备。

但用户购买热像仪常常会问一个问题：热像仪能看多远。

这是一个特别重要的问题，但又是很难说清楚的问题。

比如说，我们热像仪能看到146×106公里外的太阳，但不能说热像仪的探测距离能达到146×106公里。

但这探测距离又是必须说清楚的一个问题，因为客户买热像仪是用来探测、监控目标的。

约翰逊法则：探测距离是一个主观因素和客观因素综合作用的结果。

主观因素跟观察者的视觉心理、经验等因素有关。

要回答“热像仪能看多远”，必须先弄清楚“什么叫看清楚”，如探测一个目标，甲认为看清楚了，但乙可能就认为没看清楚，因此必须有一个客观统一的评价标准。

国外在这方面做了大量的工作，约翰逊根据实验把目标的探测问题与等效条纹探测联系起来。

许多研究表明，有可能在不考虑目标本质和图像缺陷的情况下，用目标等效条纹的分辨力来确定红外热像仪成像系统对目标的识别能力，这就是约翰逊准则。

目标的等效条纹是一组黑白间隔相等的条纹图案，其总高度为目标的临界尺寸，条纹长度为目标为垂直于临界尺寸方向的横跨目标的尺寸。

等效条纹图案的分辨力为目标临界尺寸中所包含的可分辨的条纹数，也就是目标在探测器上成的像占的像素数。

目标检测可分为三个层次：检测（发现）、识别和识别。

探查探测定义为：在视场内发现一个目标。

影响红外热成像法检测结果的几个因素

说明：图 C、图 D 与图 c、图 d 的对比分析中图 C、图 D 中的异常区在图 c、图 d 中消失了，这表明不同的天气环境下有些异常区是由于天气的影响造成的，这些异常区的缺陷程度不可靠。
结论：气候对红外检测的影响是很大的，有时甚至出现相反的假象。所以在适宜的气候条件下检测是必须的。 4 检测人的素质；
3. 湿度：当大气湿度大于 85％的情况下，由于水气密度增加，水汽对红外辐射吸收的增大缘故，大气对目标物体辐射的衰减急剧加大，因此，在雾天、雨天，不适宜进行红外检测；
4. 风速：检测气候条件应为晴好的天气，且室外平均风速不大于 5m/s； 5. 实例
天气影响对红外图片的对摄时天气为多云，且是上午拍摄，墙面温度较低；图 a 拍摄时天气为晴，且是下午拍摄，墙面温度较高。
影响红外热成像检测结果的几个因素： 1 红外热成像设备的性能；
1. 距离：由于判别饰面层的脱粘空鼓状况，至少需要识别 5mm 的大小范围，所以要根据仪器的具体指标来计算仪器的最大检测距离。而不能理解在规范中的 10~50m 范围内就行。
2. 视角镜头的视角越小，在相同距离下，在红外热像仪中的显示越大，物体的细节越清晰；换一种方式来说，如果显示大小相同，那么镜头度数越小，检测距离就可以越大、
1. 客观要求：检测人的素质在检测中起到了极其重要的作用，正因为现阶段无法进行定量分析，而且红外图片只能间接的呈现出墙体的实际构造，所以检测人员要具有看到红外图片就能对应出构造图像的技能，这就要求检测人员既要有红外热成像的技术，又要对外墙的构造和外墙的材料有一定的了解；
2. 主观要求：对于同一观测对象，在规范要求内不同的检测人可能会获得不同的图片。但图片的质量一定是不同的。所以这要求检测人员要充分调动自己的积极性，能动性，主动发现更好的观察点。只有获得了好的红外图片，才能为图片分析打好坚实的基础。

表面材料对红外热成像仪测温准确性的影响和分析

Ａｂｔａｔｓｒｃ：ＭｅｈｎｓｏａｕｉｇＳｒｃｔｒｌｔｍｐｒｔｒｙｕｉｇｉｆａｅｈｒｌｉｇｎｔｍｅｔｉｅｃａｉｍｆｍｅｓｒｕａｅｍａｅｉｅｅａｕｅｂｓｎｎｒｒｄｔｅｍａｍａｅｉｓｕｎｓｄ — ｎｆａｒｓｒｅｃｂｄ，ａｄｍｅｓｒｇｓｒｃｔｒｌｔｍｐｒｔｒｆｍｅａｎｏｍｅａｙｕｉｇｉｆｒｄｔｅｍａｍａｅｉｓｒ — ｉｎａｕｎｕａｅｍａｅａｅｅａｕｅｏｔｌａｄｎｎｔｂｓｎｒｅｈｒｌｉｇｎｔｉｆｉｌｎａｕｍｅｔｉａａｙｅｙｅｐｒｎｓｎｓｎｌｚｄｂｘｅｍｅｔ．Ｕｎａｔｆｌｈｎｍｅｏｆｍｅｓｒｎｕａｅｍａｅａｅｅａｕｅｏｏｉｈｎｔｉｆｉｕｅｏｎｎｏａｕｉｇｓｒｃｔｒｌｍｐｒｔｒｆｌｉｇｍｅａｈｐｆｉｔｐｓｌｗｓｓｕｉｄａｔｄｅ．Ｃｎｌｓｏｂｕｈｉｅｓｎｏｅａｉｆｍｅｓｒｇｔｍｐｒｔｒｅｎｕａｅｍａｅａｍｉｓｉｏｃｕｉｎａｏｔｅｍａｎｒａｏｆｖｒｃｔｏａｕｎｅｅａｕｅｂｉｇｓｒｃｔｒｌｅｓｉｔｔｙｉｆｉｖｙｗｓｄｍｏｓｒｔｄｂｘｅｉｎｓｉｈｎ．ａｅｎｔｅｙｅｐｒａｍｅｔｎｔｅｅｄＫｅｒｓｎｒｒｄｔｅｍａｍａｅｉｓｒｍｅｔｕｆｃｔｒｅｅａｕｅｅｓｉｉｙｗｏｄ：ｉｆｅｈｒｌｉｇｎｔａｕｎ；ｓｒａｅｍａｅｉｔｍｐｒｔｒ；ｍｉｓｔｌａｖｙ；ｐｙｉｓｅｐｒｎｈｓｃｘｅｉｍｅｔ

影响红外热成像法检测结果的几个因素

影响红外测温仪检测精准度的因素有哪些

红外线热成像仪操作说明

电气设备红外故障诊断中的影响因素分析

红外热成像测试方法

红外诊断常见故障、影响因素、工作程序和要求

热成像仪 偏差-概述说明以及解释

红外线成像技术在医学中的应用

热成像温度误差

红外热成像导则

红外热成像实验注意事项

使用红外热成像仪检测中存在的问题及对策

红外热像仪探测距离影响因素

红外热像仪测温精度的理论分析

红外热成像无损检测技术原理分析

红外热像仪探测距离有哪些影响因素

红外热成像约翰逊准则

影响红外热成像法检测结果的几个因素

表面材料对红外热成像仪测温准确性的影响和分析

热成像仪偏差-概述说明以及解释
