开门推板级进模设计
级进模课程设计
精冲与级进模技术学生班级：某学生学号：某学生姓名：某指导老师：某板厚0.5mm ，材料为10号碳素结构钢，制造精度IT10 弯曲部分圆角半径为r=0.5mm图一零件构思：此零件采用为徐字中的一局部，如左图可以知道，对于那两点跟那个勾比较麻烦因此进行简化，将两点和那个勾转换为一个大圆里面加个小圆来表示，即成为此零件。
1，工艺分析此零件为典型的冲压件，尺寸精度要求高，涉及的工序多。
若采用单工序或复合模加工，使用的模具数量多，定位困难，误差大，且生产批量大、生产效率高，故采用级进模加工，即可以节约冲压设备，又可以提高模具的经济效率。
此零件要使用10号钢，10钢属于优质碳素结构钢，抗剪强度为260—340Mpa，抗拉强度为300—440Mpa，极限伸长率为29%，屈服极限为210Mpa，因此其塑性好，焊接性好，冷塑性好,板材正火或高温回后性能及佳,切削性,冷拉正火较退火态好, 易焊接，是很好的冲压材料。
此工件基本上是平面的冲裁，只有一处是弯曲的，且其他形状均为规则或接近规则的矩形或圆形，工件中也没有什么不适合的圆孔和尖角，形状中有伸出的部分但是没有过长或过窄，悬臂和凹槽的长度都在冲裁适合的比例范围内。
工件中的圆孔的孔边距也很大，不必考虑最小孔边距，这也非常适合冲裁，制造精度IT10，冲裁模是可以达到的。
由图可以看出制件包括冲孔，落料以及弯曲三种基本工序，其中有直线冲裁和圆弧冲裁两种。
而且可以看到冲孔和落料的尺寸精度均要求较高，但是可以通过合理安排工序顺序，提高模具的设计能力与制造精度来保证，所以零件连续冲压的可行性较大。
2，从图中可以知道此冲压零件为大多为冲裁工序，只有一步为弯曲工序，因此按照一般规则，先冲轮廓，再弯曲，然后冲孔，最后切断。
同时由于零件的轮廓复杂，轮廓冲裁必须分步进行。
同时R2.5的孔的放在最后的切断之前冲出，以防止提前冲出由于后续工序（例如弯曲等）的影响而导致R2.5的精度得不到保证。
推件板级进模设计
去 的那 一 部分 的载 体部 位 上 。
级进模（ 除纯冲裁级进模外） 大多为立体冲压的工
因此 ， 料在 送进 过 程 中必须 浮离 凹模 平 面一 带 该 排 样方 案共 需 ｌ 个 工 位 ，条料 所 占 的 冲压 面 序组合 。 １
积适 中 ， 因而模 具 的面 积亦 不 大 。 料利 用率 为 ３ ％。 定 的高 度 。因带 槽浮 顶导 料 柱兼具 导 料与浮顶 两大功 材 １ 结 各 与模 具 中 的 经 反 复 比较 ， 终 确 定 的 排样 图 如 图 ２所 示 。其 能 ， 构 简单 ， 导 料 柱之 间 的 空 间较 大 ， 最 工 位顺 序 排列 为 ： 冲 导正 钉 孑一 ② 局 部 外 形 冲 切一 其 他 工作 零 件 和结 构 件 间产 生 干 涉 的可 能性 亦较 少 。 ① Ｌ ⑧ 局 部 外形 冲 切一 ④ 局 部 外 形 冲 切一 ⑤ 局 部 外 形 冲 有 利于 垃圾 的清 除与 故 障的排 除 。带槽 浮顶 导料柱 与
・ 冲
模
技
术 ・

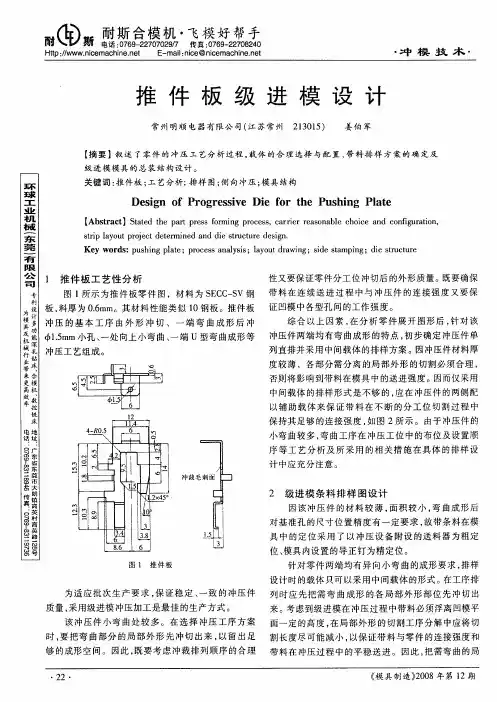

推 件 板 级 进 模 设 计
