AB 冗余配置

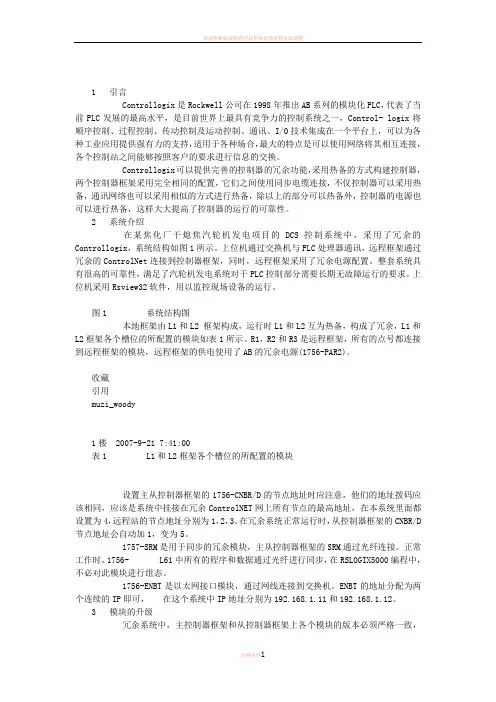

冗余配置例子
1 引言Controllogix是Rockwell公司在1998年推出AB系列的模块化PLC，代表了当前PLC发展的最高水平，是目前世界上最具有竞争力的控制系统之一，Control- logix将顺序控制、过程控制、传动控制及运动控制、通讯、I/O技术集成在一个平台上，可以为各种工业应用提供强有力的支持，适用于各种场合，最大的特点是可以使用网络将其相互连接，各个控制站之间能够按照客户的要求进行信息的交换。
Controllogix可以提供完善的控制器的冗余功能，采用热备的方式构建控制器，两个控制器框架采用完全相同的配置，它们之间使用同步电缆连接，不仅控制器可以采用热备，通讯网络也可以采用相似的方式进行热备，除以上的部分可以热备外，控制器的电源也可以进行热备，这样大大提高了控制器的运行的可靠性。
2 系统介绍在某焦化厂干熄焦汽轮机发电项目的DCS控制系统中，采用了冗余的Controllogix，系统结构如图1所示。
上位机通过交换机与PLC处理器通讯，远程框架通过冗余的ControlNet连接到控制器框架，同时，远程框架采用了冗余电源配置。
整套系统具有很高的可靠性，满足了汽轮机发电系统对于PLC控制部分需要长期无故障运行的要求。
上位机采用Rsview32软件，用以监控现场设备的运行。
图1 系统结构图本地框架由L1和L2 框架构成，运行时L1和L2互为热备，构成了冗余，L1和L2框架各个槽位的所配置的模块如表1所示。
R1，R2和R3是远程框架，所有的点号都连接到远程框架的模块，远程框架的供电使用了AB的冗余电源(1756-PAR2)。
收藏引用muzi_woody1楼2007-9-21 7:41:00表1 L1和L2框架各个槽位的所配置的模块设置主从控制器框架的1756-CNBR/D的节点地址时应注意，他们的地址拨码应该相同，应该是系统中挂接在冗余ControlNET网上所有节点的最高地址，在本系统里面都设置为4，远程站的节点地址分别为1，2，3。
冗余网络配置实验报告
冗余网络配置实验报告冗余网络配置实验是网络工程中一种重要的设计和实施手段，旨在提高网络的可靠性和稳定性。
本文将从网络冗余的原理、冗余网络的常见形式、实验过程和结果分析等方面进行详细论述。
一、冗余网络的原理冗余网络是通过在网络中增加冗余路径，以提高网络的可靠性和稳定性。
冗余路径即备用路径，当主路径出现故障时，备用路径能够接替主路径的功能，保证网络的连通性。
冗余网络的基本原理是采用备份路径，将网络流量在不同的路径上进行传输，提高了网络的容错能力，减少网络发生故障时网络中断的可能性。
二、冗余网络的常见形式冗余网络可以采用多种形式来实现，常见的几种形式包括：主备式、主主式、冗余链式和冗余环状式。
1. 主备式：主备式是指在网络中设置主路径和备用路径，当主路径发生故障时，备用路径可以接替主路径的功能。
主备式可以简单实现，但是备用路径的利用率较低，效率较低。
2. 主主式：主主式是指设置多个主路径，当其中一个主路径发生故障时，其他主路径可以继续工作。
主主式可以提高网络的可用性，但是配置和管理复杂度较高。
3. 冗余链式：冗余链式是指设置多个路径形成链式结构，当其中一条路径故障时，链式结构中的其他路径可以继续进行数据传输。
冗余链式相对简单，但是链式中的每条路径都是关键路径，一旦出现故障会导致整个链式中断。
4. 冗余环状式：冗余环状式是指设置多个路径形成环状结构，当环状结构中的一条路径故障时，其他路径可以绕过故障路径继续进行数据传输。
冗余环状式相对复杂，但是具有良好的容错能力和高利用率。
三、冗余网络的实验过程本次实验的目的是验证冗余网络对网络可靠性和稳定性的提升效果，实验过程如下：1. 实验准备：准备实验所需要的网络设备和材料，并确保设备的正常运行状态。
2. 实验拓扑设计：根据实验要求，设计适合的网络拓扑结构。
可以选择主备式、主主式、冗余链式或冗余环状式等形式。
3. 网络配置：根据拓扑结构，配置网络设备的相关参数和路径设置。
AB_PLC冗余配置说明
A-B ControlLogix冗余系统一、ControlLogix冗余系统1. 1．冗余系统构成：2对高性能1756-L55处理器和1757-SRM冗余模板分别配置在2个独立的框架中（每个框架可选择单电源或冗余电源供电），冗余模块间通过高速光纤进行同步。
TCP/IP EtherNet（冗余/ 环网均可选）TCP/IP EtherNet (Redundant/ Ring Optional)Redundancy ControlNet冗余ControlNet1.2．ControlLogix系统冗余模块SRM●1757-SRM 在主控和备用框架之间提供高速的数据传输，并负责判定主控/备用框架的工作状况●双槽模块●每个框架上需要一个SRM模块a)最早的版本在每个热备的框架中支持1个 Logix5555 处理器，以及最多5个 CNB通讯模块b)增强版则支持多处理器/多通讯模块在热备框架中共存● 两个 SRM 系统冗余模块之间通过光缆进行连接.1757-SRC1、 SRC3、SRC10 (分别为1米、 3米、10 米长度)1. 3. 配置冗余解决方案：硬件配置8步曲1) 一个ControlLogix 框架2) 插入一块 Logix5555 处理器3) 插入一块/多块ControlNet 通讯模块(D 版本以上)4) 插入一块系统冗余模块（占双槽位）5) 插入一块/对EtherNet/IP 通讯模块6) 依次拷贝，准备另外一个框架7) 连接两个SRM 系统冗余模块8) 加入操作员终端， ControlNet 网络扩展 I/O 等二、ControlLogix 冗余系统优点● 自动完成冗余切换，不需要用户做任何编程；● 应用程序只需下载一次：系统将自动完成从控制器的程序装载； ControlNet Ethernet其它 ControlNet 设备（除冗余/备用框架中的CNB 模块以外，另外还需至少两个以上的ControlNet 接点其它网络●完全自动的程序下载、同步技术，避免在主控/备用处理器中单独的程序维护工作；●用户对主控制器的组态/命令/编辑等, 也将自动地送入从控制器；●无需编程的解决方案，避免在实施冗余解决方案中任何额外的时间、人力消耗，节省开销；●透明切换技术，完全支持Rockwell 或者任何第三方支持ControlNet开放网络的设备；●无扰切换技术保证高优先级的任务可靠无扰切换。
ABPLC_冗余配置
ABPLC_冗余配置
冗余配置
1.前提，完成ENBT以太网模块的IP地址设置，固件升级，完成CPU模块CNBR控制网模
块的固件升级，完成冗余模块的固件升级。
2.修改程序将冗余功能打开，将程序下载到备用PLC，点击运行，正常后断电。
3.将同一程序下载到主PLC。
4.将备用PLC的同轴通讯网线连接，以太网网线连接，主备PLC 的冗余网线连接。
5.备用PLC送电，观察备用PLC的控制网模块状态灯显示，观察以太网模块指示灯显示，
观察以太网模块IP地址，正常为主PLC以太网模块IP地址+1。
比如主机以太网地址是100，备用以太网地址就是101。
如果地址没有自动+1。
那么冗余是不成功的，需要检查原因，直到地址能自动配置才表示冗余配置成功。
6.主从端PLC冗余配置成功后，到车控室重新扫网。
扫网步骤，1）将主从端PLC及IBP
盘PLC设置到编程工作状态。
2）扫描上层网。
3）扫描设备层。
7.扫网完成后，将PLC设置到工作状态，程序内的冗余提示灯显示为绿色表示冗余成功。
冗余灯显示为红色时，可将备用PLC断电后重新上电。
8.冗余测试，将主PLC控制网拆下，备用PLC自动切换为主PLC 则冗余成功。
主PLC冗余
模块显示prim，备PLC冗余模块显示sync后，方可进行第二次切换测试。
AB冗余配置操作步骤（自编）
AB冗余配置操作步骤（自编）AB PLC冗余系统刷机攻略1.安装20.01编程软件（默认操作即可）2.参照文档将RSlink 授权成GATE WAY 版本3.设置节点数：将IO机架的CN2R模块拨成01 02。
（有几个机架拨到几）将两个CPU机架上的CN2R模块拨成N+1（N为IO机架的数量），一般原则是CPU机架的节点数大于IO机架的节点数4.设置IP：一种是模块上直接拨码***（默认是192.168.1.***）另外一只是出厂时拨码999，在中BOOTP-DHCP通过MAC码来刷EN2T模块的IP（好处是可以任意设置网段）具体操作参照胡品来文档5.打开RSLINK CLASSIC 后新建以太网驱动configure devices 中的Ethernet devices 新建个驱动。
IP与PLC模块设置的IP保持一致6.冗余包（V20.055_kit4_ENHCLXRED 为CONTROLL FLAS软件Red_Mod_CT_V8.2.1.0为冗余模块配置工具RMCT ）在此之前UPLOAD 每个模块的EDS文件直至所有模块的图标显示正常;在RSLINX中设置冗余模块，选中冗余模块后，点击右键，选中ModuleConfiguration，将数据同步改为Always；热备冗余：在编程软件中只需要组态一个主机架，然后点击主控制器的右键，选择Properies，将Redundancy上的Redundancy Enabled 前面的选中打上勾。
7.接下来配置C网,（软件是RSNtwxCN）参照文档设置即可，最后要保存（即下载配置）8.如果主从机架通讯正常时时同步，那么主机架上的冗余模块显示为PRIM，从机架上的冗余模块显示为SYNC。
进行热备切换后，显示的PRIM与SYNC互换。
ABPLC冗余调试具体步骤
AB-PLC调试当主机架的任一组件发生故障，控制权切换到从控制器一、当主机架中发生下列情况之一时1.掉电2.控制器产生主要故障、3.主机架中的任一模块被拔掉，安装或出错4.折断或断开controlnet 分接头或以太网电缆1756-L72冗余固件版本号柜子调试第一步：检查所有模块电源接线等相关链接是否接通牢固，通电：1.以太网模块通电；2.CONTROLNET模块和CPU模块通电；注意：220V的L线与N线不要接错，地线接好。
第二步：按照PLC通讯图连接柜子的通讯线，A网段与B网段用标签分开，终端电阻接好,冗余光纤安装好。
第三步：准备3根以太网线，交换机，笔记本各一只；使两只以太网模块与交换机，笔记本连好网线；笔记本要安装好RSLOXS5000软件（此项目是V19版本的）；第四步：如果要想通过以太网进行通讯，首先要设置以太网模块的IP地址。
下边概要的说下设置以太网模块IP地址的步骤。
设置ENBT 模块的IP 地址可以通过BOOTP Server 软件，或者通过RSLogix5000 软件，或者通过RSLinx 软件。
在设置地址之前要确定您的计算机的地址和所要设置模块的地址处于同一网段。
1.如果第一次对模块上电,可以通过BOOTP Server软件设置以太网模块的IP 地址。
打开BOOTP Server 的路径如下所示2.在第一次使用BOOTP Server 的时候打开软件以后会弹出Network Settings对话框。
在这个对话框里键入Subnet Mask.如下图所示3.如果在使用过程中想更改在2 步骤中的设置也可由菜单栏选择。
如果以太网模块是第一次加电，模块会向BOOTP Server发送硬件地址请求。
如下所示。
这个硬件地址可以在模块的标签中找到。
4.双击发送请求的硬件（MAC）地址，出现New Entry对话框。
在IP Address 相应的对话框中键入IP地址。
这里以192.168.0.3为例。
交换机冗余连接配置
| 练习1 | 练习2 | 练习3 | 练习4 | 练习5 | 练习6 | 练习7 | 练习8 | 练习9 | 练习10 | 练习11 | 练习12 | 练习13 | 练习14 | 练习15 | 练习16 |练习3：交换机冗余连接配置冗余连接是提高网络稳定性和可用性的重要措施之一。
借助冗余连接技术，当某条链路、某块网卡或某台设备出现故障时，不会造成网络中断。
冗余连接可分为两类，即单链路冗余和多链路冗余。
一、单链路冗余—扩展树1、为提高网络的安全性，各交换机之间都有两条链路连接，但在生成树（Spanning-tree）有效（交换机默认）的情况下，只可能有一条链路有效，其他链路是不通的。
主机 IP 地址及子网掩码主机I P 地址子网掩码PC0 192.168.1.1 255.255.255.0PC1 192.168.1.2 255.255.255.0PC2 192.168.1.3 255.255.255.0PC3 192.168.1.4 255.255.255.0PC4 192.168.1.5 255.255.255.0PC5 192.168.1.6 255.255.255.0如下图：2、若每台交换机都做下列配置：操作命令简写格式1、从用户模式进入特权模式Sw1> enable SW1> en2、进入全局配置模式SW1# configure terminal SW1# conf t3、进入端口组fastethernet3-6 Sw1(configure)#interface rangefastethernet 0/3-6SW1(configure)# in rf0/3-64、指定端口为快速启动SW1(config-if-range)#spanning-tree portfastSW1(config-if-range)#spa p t5、返回全局配置模式SW1(config-if-range)#endCtrl+Z6、保存配置SW1# copy running-configstartup-configSw1h#cop r s则交换机之间因存在环路而无法连通。
AB 冗余配置
AB冗余配置注意事项1.根据安装要求主机架和冗余机架，相对于第一个冗余机架内的每个模块，在第二个冗余机架的相同槽内安装标记相同模块，将CNBR/D 和ENBT模块连接到各自的网络上。
使用光纤电缆连接1756-SRM模块。
2. 在安装过程中要注意：将两个冗余机架中的1756-CNBR/D 模块的旋转开关设置为同一节点地址。
例如：如果用户将网络节点地址6和7分配给冗余机架，那么将两个CNBR/D模块都设置为节点 6。
3.安装1756-ENBT模块，将模块连接到以太网交换机上。
在配两个冗余机架中的ENBT时，要注意：将两个冗余机架中的ENBT的IP地址设置为相同的地址。
例如：如果将网络中的IP地址：172.16.1.11 和172.16.1.12 分配给冗余机架，那么两个模块的地址都设置为：172.16.1.11。
当运行时，从机架中的IP 地址会自动+1 。
4.刷新模块固件，注意：中途不可断电打开一个冗余机架中的电源，等1756-SRM模块显示PRIM 。
然后用CONTROLFLASH 固件升级软件对这个机架中的CNBR/D 1756-SRM CPU 模块 ENBT 进行刷新，刷到固件兼容版本。
打开第二个冗余机架的电源等1756-SRM模块显示PRIM然后用CONTROLFLASH 固件升级软件对这个机架中的CNBR/D 1756-SRM CPU 模块 ENBT 进行刷新，刷到固件兼容版本。
使用与第一个冗余机架的相同的版本。
设置同步控制器在完成同步的过程中主机架中的CBNBR/D 会显示 PWNS ————PWDS ——PWQG——PWQS的显示变化，最终显示PWQS 表示同步完成当正常时主机架中的1756-SRM会显示PIRM ，从机架的1756-SRM 显示SYNC。
向主控制器下载程序主控制器（哪个先上电，就认为哪个主控制器 PIRM）在用RS LOGIX5000组态冗余控制器时，注意：3. 点击控制器属性欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
AB与西门子PLC的区别
• 必须设法转换或被迫选择对应
数据类型不可定义
内存及指令 • 可扩展运行内存多达7.5M，指令数据可随着实际情况动态分布
• 指令集库大50%
• 指令集中包含了：
四、确定性和可重复性
ControlNet区别于传统网络的一个显著特点就是其确定性，由于ControlNet采用了生产者/消费者的网络模式，使得其网络速度和效率不随网络上节点数目和网络距离而变化，并且用户可以预先组态网络上节点的信息传输时间(毫秒级)，使用者无需编写通讯程序便可确保全部信息在预先设定的时间间隔内得到传输。ControlNet采用的时间片技术从原理上杜绝了网络发生阻塞的可能。确定性和可重复性在现代控制系统中得到了越来越多的应用。
系统设计及安装 • 模块框架安装,无须螺钉
• I/O端子排无须螺钉安装
• I/O模板参数设定全部通过软件,无需硬件调整
• 须拧紧螺钉
• 须拧紧螺钉
• 模拟量模板需要量程卡
运动指令
文件型指令
计算指令
诊断指令
过程指令
传动指令
• 运行内存不可扩展
• 1.6M用于程序， 1.6M用于数据
• 指令分为
标准功能块
特殊功能块
• 用户必须另外配备
特殊功能指令集
ABPLC冗余调试具体步骤
AB-PLC调试当主机架的任一组件发生故障，控制权切换到从控制器一、当主机架中发生下列情况之一时1.掉电2.控制器产生主要故障、3.主机架中的任一模块被拔掉，安装或出错4.折断或断开controlnet 分接头或以太网电缆1756-L72冗余固件版本号柜子调试第一步：检查所有模块电源接线等相关链接是否接通牢固，通电：1.以太网模块通电；2.CONTROLNET模块和CPU模块通电；注意：220V的L线与N线不要接错，地线接好。
第二步：按照PLC通讯图连接柜子的通讯线，A网段与B网段用标签分开，终端电阻接好,冗余光纤安装好。
第三步：准备3根以太网线，交换机，笔记本各一只；使两只以太网模块与交换机，笔记本连好网线；笔记本要安装好RSLOXS5000软件（此项目是V19版本的）；第四步：如果要想通过以太网进行通讯，首先要设置以太网模块的IP地址。
下边概要的说下设置以太网模块IP地址的步骤。
设置ENBT 模块的IP 地址可以通过BOOTP Server 软件，或者通过RSLogix5000 软件，或者通过RSLinx 软件。
在设置地址之前要确定您的计算机的地址和所要设置模块的地址处于同一网段。
1.如果第一次对模块上电,可以通过BOOTP Server软件设置以太网模块的IP 地址。
打开BOOTP Server 的路径如下所示2.在第一次使用BOOTP Server 的时候打开软件以后会弹出Network Settings对话框。
在这个对话框里键入Subnet Mask.如下图所示3.如果在使用过程中想更改在2 步骤中的设置也可由菜单栏选择。
如果以太网模块是第一次加电，模块会向BOOTP Server发送硬件地址请求。
如下所示。
这个硬件地址可以在模块的标签中找到。
4.双击发送请求的硬件（MAC）地址，出现New Entry对话框。
在IP Address 相应的对话框中键入IP地址。
这里以192.168.0.3为例。
ab的冗余原理
ab的冗余原理AB的冗余原理（AB redundancy principle）是指采用两个相互独立的设备并行工作，以确保生产过程的连续性和可靠性。
AB的冗余原理应用于工业自动化中，是一种常见的控制系统设计方法，可以有效地减少因设备故障而导致的生产线中断和停机时间，提高生产效率和生产质量。
AB的冗余原理的基本思想是将一个生产线或系统设计成两个相同或类似的子系统，这两个子系统的运行状态相互独立，同时可以轮流参与生产工作。
如果其中一个子系统发生故障，另一个子系统将自动接管生产工作，保证生产过程的连续性和稳定性。
这个过程通常是自动的，不需要人工干预，可以大大提高生产线的可靠性和生产效率。
1. 活动-备份冗余模式活动-备份冗余模式是将两个完全相同的设备同时运行，其中一个设备担任“主控制器”的角色，而另一个设备作为“备用控制器”。
当主控制器故障或失效时，备用控制器将自动接管主控制器的工作，保证生产线的连续性和稳定性。
1. 提高生产线的可靠性和稳定性，减少生产线停机时间和生产事故的发生率。
2. 提高生产线的运行效率和生产质量，降低生产成本和能源消耗。
3. 提高生产线的安全性，减少工人的受伤风险和环境污染。
AB的冗余原理是一种非常有效的工业自动化控制设计方法，可以大大提高生产线的可靠性和稳定性，减少生产线停机时间和生产事故的发生率。
随着科技的不断进步和发展，AB的冗余原理将会得到更广泛的应用和推广。
AB的冗余原理以其高可靠性和连续性而在现代工业自动化中得到了广泛应用。
它是一种重要的控制系统设计方法，不仅应用于生产线，还应用于航空航天、军事、能源和交通等领域，以确保系统运行的稳定性和可靠性。
在航空航天领域，AB的冗余原理被运用到飞机的控制系统中。
航空器采用双重活动冗余模式，其中两个完全相同的设备同时运行，分别控制着航向、速度和高度等方面。
如果一个设备失效，备用设备可以立即接管控制工作，确保飞机的安全。
这种冗余设计方式在空难事故中起到了重要作用，减少了事故的发生和死亡人数。
AB_PLC冗余配置说明
A-B ControlLogix冗余系统一、ControlLogix冗余系统1。
1．冗余系统构成：2对高性能1756—L55处理器和1757-SRM冗余模板分别配置在2个独立的框架中（每个框架可选择单电源或冗余电源供电），冗余模块间通过高速光纤进行同步。
TCP/IP EtherNet（冗余/ 环网均可选）TCP/IP EtherNet (Redundant/ Ring Optional)Redundancy ControlNet冗余ControlNet1.2．ControlLogix系统冗余模块SRM●1757-SRM 在主控和备用框架之间提供高速的数据传输，并负责判定主控/备用框架的工作状况●双槽模块●每个框架上需要一个SRM模块a)最早的版本在每个热备的框架中支持1个 Logix5555 处理器,以及最多5个CNB通讯模块b)增强版则支持多处理器/多通讯模块在热备框架中共存●两个 SRM系统冗余模块之间通过光缆进行连接。
1757—SRC1、 SRC3、SRC10 （分别为1米、 3米、10 米长度)1. 3。
配置冗余解决方案：硬件配置8步曲1) 一个ControlLogix 框架2) 插入一块 Logix5555 处理器3) 插入一块/多块ControlNet 通讯模块(D 版本以上）4) 插入一块系统冗余模块（占双槽位）5) 插入一块/对EtherNet/IP 通讯模块6) 依次拷贝,准备另外一个框架7) 连接两个SRM 系统冗余模块8) 加入操作员终端， ControlNet 网络扩展 I/O 等二、ControlLogix 冗余系统优点● 自动完成冗余切换，不需要用户做任何编程；● 应用程序只需下载一次：系统将自动完成从控制器的程序装载；● 完全自动的程序下载、同步技术,避免在主控/备用处理器中单独的程序维护工作；● 用户对主控制器的组态/命令/编辑等, 也将自动地送入从控制器; PLogixP LogixControlNet Ethernet其它 ControlNet 设备（除冗余/备用框架中的CNB 模块以外，另外还需至少两个以上的ControlNet 接点其它网络●无需编程的解决方案，避免在实施冗余解决方案中任何额外的时间、人力消耗,节省开销；●透明切换技术，完全支持Rockwell 或者任何第三方支持ControlNet开放网络的设备；●无扰切换技术保证高优先级的任务可靠无扰切换。
网络冗余设计方案
网络冗余设计方案网络冗余设计方案是指在网络架构设计中，采取冗余技术和策略，以确保网络的可靠性和稳定性。
下面是一个网络冗余设计方案的示例：1. 多路由器部署：在网络中设置多个路由器作为冗余设备，每个路由器连接不同的网络设备。
当一个路由器发生故障时，其他路由器可以接管其功能，保证网络的连通性。
2. 双活数据中心：建立两个相互独立的数据中心，并在两个数据中心中部署相同的网络设备和存储设备。
如果一个数据中心发生故障，可以切换到另一个数据中心继续提供服务。
3. 网络链路冗余：在网络中设置多条冗余链路，保证网络的连通性和数据传输的可靠性。
当一条链路发生故障时，可以自动切换到其他可用的链路上。
4. VLAN冗余：将网络划分为不同的虚拟局域网（VLAN），并在不同的VLAN中设置冗余设备。
当一个设备发生故障时，可以自动切换到其他设备上，保证网络的连通性。
5. 数据备份和恢复：定期对网络数据进行备份，并将备份数据存储在不同的地点。
当发生数据丢失或损坏时，可以及时恢复数据，避免数据的丢失和损失。
6. 网络监控和故障检测：设置网络监控系统，实时监测网络设备和链路的运行情况。
当发现设备或链路出现故障时，及时发出警报并采取相应的故障处理措施，提高网络的可用性和稳定性。
7. 灾备机房建设：建立灾备机房，用于备份主要数据中心的功能和设备。
在主数据中心发生故障时，可以快速切换到灾备机房，恢复网络的正常运行。
总结：网络冗余设计方案使用多种技术和策略，以确保网络的可靠性和稳定性。
通过多路由器部署、双活数据中心、网络链路冗余、VLAN冗余、数据备份和恢复、网络监控和故障检测、灾备机房建设等措施，可以最大限度地减少网络故障对正常业务的影响，提供高可用性的网络服务。
AB,LOGIX5000软硬件组态介绍
如何用AB LOGIX5000软件组态工程一、LOGIX5000软件工程属性的建立步骤（1）根据控制要求及I/O点数选择CUP的型号。
（2）选择RSLONGIX5000组态软件的版本。
（3）对CPU的冗余配置进行选择。
（4）对所要建立的工程进行命名。
（5）根据控制要求选择主机架的型号。
（6）根据硬件布置选择CPU所在机架的槽位。
二、LOGIX5000软件工程硬件组态步骤（1）对主机架进行配置。
（2）对各通讯模块进行配置。
（3）对I/O模块进行配置，DI 、DO、AI 、AO等。
三、LOGIX5000软件工程程序组态步骤（1）根据组态好的I/O模块进行硬点的定义。
（2）根据控制逻辑的需要对中间点进行定义（定义tag表）。
（3）根据设备的控制特点逻辑编写主程序。
（4）根据设备的控制逻辑编写子程序。
如何对RSLINGKS软件进行配置1. 当RSLink软件安装好后，会在桌面的右下角，生成这样的快捷方式，双击后会弹出（图1-1）的窗口图1-1首先在窗体内选择[Communication]，然后选择第二项[configure Drivers]，对驱动器进行组态。
选择[configure Drivers]后，会弹出（图1-2）的窗口图1-2然后在这一项选择，再点击见（图1-3）图1-3弹出（图1-4）图1-4点击[OK]出现窗口（图1-5）图1-5在里面分别输入，两个ENBT模块的IP地址，点击[确定]完成配置。
2. 接下来是配置这一项。
首先点击弹出（图1-6）图1-6图1-7然后点击，分别取两个名字（命名不是固定的，可以根据个人习惯，在这里暂起为cpu1和cpu2），来对应主机架的的两个，点击完成配置然后点击弹出（图1-8）图1-8在里，输入一个名称（名称根据个人习惯自定义）这里根据工程暂取WQ见（图1-9）图1-9然后将cpu1和cpu2分别到里，然后点击再点击完成配置。
浅谈ABPLC冗余系统中冗余模块故障的处理方法
科技与创新┃Science and Technology&Innovation ·76·2017年第14期文章编号：2095－6835（2017）14－0076－02浅谈AB PLC冗余系统中冗余模块故障的处理方法刘黎，沈冲平（云南能投威信能源有限公司，云南昭通657903）摘要：对AB PLC的冗余系统和AB PLC冗余系统中1756-RM冗余模块出现故障的处理方法进行了比较全面的介绍。
关键词：AB PLC；冗余；RSLogix5000；RSLinx中图分类号：TP273文献标识码：A DOI：10.15913/ki.kjycx.2017.14.076某2×600MW火力发电厂的除灰系统采用的是罗克韦尔公司生产的AB PLC的冗余系统，上位机采用的是GE公司生产的IFIX系统。
在倒电时，因停电时间比较长，导致供给PLC系统的UPS的电量耗尽。
重新上电后，除灰系统所有画面均无数据，整个系统瘫痪。
1系统概述为了确保除灰系统的可靠性，控制系统采用了AB公司的冗余PLC，即当主控制器机架中出现故障时，比如主机架掉电、主机架中的一个模块发生硬件或固件故障、主控制器的用户程序发生主要故障、主机架与远程ControlNet或EtherNet/IP模块间的通信丢失、以太网转接电缆与主机架中的EtherNet/IP通信模块断开、在主机架中拔除或插入任何模块、主控制器发出切换命令、RSLinx软件发出切换命令，冗余系统会自动将控制权从主机架控制切换到从机架。
AB PLC冗余系统的主、从机架及所有卡件的目录号、系列、版本都一样，控制器的存储器的容量也相同，插槽分配均一致。
除灰控制系统的机架采用的是1756-A7，电源模块采用的是control logix1756-PAR2，CPU采用的是logix 55611756-L61，通讯卡采用的是controlnet ID1756-CNBR，并已将CNB模块设置为相同的节点号。
数据中心管理中的故障切换与冗余配置技巧(六)
数据中心是现代企业不可或缺的重要组成部分。
随着数据中心规模和复杂性的增长，如何保持数据中心的稳定运行成为了每个数据中心管理人员必须面对的挑战。
故障切换与冗余配置技巧在数据中心管理中起到了至关重要的作用。
本文将探讨数据中心管理中的故障切换与冗余配置技巧，并提出一些建议。
1. 故障切换的重要性故障切换是指在出现硬件或软件故障时，将受影响的系统切换至备用系统，以实现对业务的无感知和连续性。
故障切换的重要性在于保障数据中心的高可用性和可靠性，减少业务中断时间，避免数据丢失和损失。
2. 故障切换技巧（1）建立冗余系统：冗余系统是故障切换的基础。
通过建立各个关键设备的备份与冗余，可以在主设备故障时快速切换至备用设备，实现业务的连续运行。
例如，可以使用双路供电，并配备UPS电源，以保证电力供应的可靠性。
（2）实施灾备方案：灾备方案是数据中心故障切换的重要手段。
通过将数据分布到不同的地理位置，利用数据同步技术和应用切换策略，可以在主数据中心发生故障时迅速切换至备用数据中心，保证业务连续性。
（3）采用自动切换技术：自动切换技术可以减少人工干预，提高故障切换速度和准确性。
通过实时监测设备状态和业务性能指标，结合自动切换策略和规则，可以快速发现故障，自动将受影响的系统切换至备用系统。
3. 冗余配置的考虑因素（1）数据存储的冗余配置：数据存储是数据中心的核心组成部分，因此在提供高可用性的同时也要考虑数据的安全性和完整性。
采用网络存储技术、RAID磁盘阵列和备份策略等手段，可以保证数据冗余配置的可靠性。
（2）网络的冗余配置：网络是数据中心各个设备之间信息传输的重要通道。
通过采用多链路、多路径的网络拓扑结构，利用虚拟化技术和弹性路由协议，可以实现网络的冗余配置，并提高网络的可靠性和带宽利用率。
（3）服务器的冗余配置：服务器是数据中心的关键设备，对服务器的冗余配置是确保业务连续性的重要手段。
采用服务器集群、热备份和负载均衡等技术，可以提供高可用性和高性能的服务器环境。
AB PLC 冗余系统的软硬件兼容参考
AB PLC 冗余系统的软硬件兼容参考AB PLC 冗余系统的软硬件兼容参考作者：刘文志随着科学技术的发展，ROCKWELL的PLC控制系统也做了许多改进，从开始有冗余系统到现在AB的冗余系统经历了多次的升级更新，下边的文档，对AB PLC的冗余系统的各个版本的兼容性的做一个简单的总结，希望对朋友们有所帮助，有不足和错误之处敬请指正。
升级冗余系统V16 不在支持L55 系列的处理器.V15.60允许用户从V11或V11以后的冗余系统在不停掉主处理器的情况下升级到V15.60.如果需要从V11或V13升级到V16版本必须先从先升级到V15然后再从V15升级到V16.如果您在V15.60冗余系统中使用是1756-L55处理器，您可以把1756-L55处理器在不停机的情况下升级到适合1756-L6X处理器。
从V15.56升级到V16请参考1756-rn628E或更新的版本说明，下面的段落介绍从V15移植到V16.50你必须从V16.56标准版来升级SRM到RM。
参看1756-rm628J标题为'Migrating from 1757-srm Modules to 1756-rm Modules'章节的操作步骤。
.V15.56允许用户实时的升级冗余模块从V13.5到15.56而不停止主处理器。
这个版本也支持1756-CNB(R)/E系列的模块。
目前还没有方法把标准冗余系统转换为增强型冗余系统。
冗余系统当主处理器发生故障的时候冗余处理器自动的发生切换。
下边列出了可能导致主处理器切换到从处理器的原因：1. 主机架掉电2. 主机架模块的硬件检测失败3. 主机架模块的固件检测失败4. 主机架中的模块北移除5. 主机架底板发生故障6. 处理器中的用户程序发生主要故障7. CNB 模块成为单一的(例如, 断开主CNB的分接器或电缆)* 8. ENBT going lonely (when V11 redundancy firmware is released)9. 用户程序发出切换命令或RSLinx中的SRM组态对话框发出切换命令10. 主机架中插入新的模板* 标注当一个通讯模块在通讯网络上（主从机架网络）不能看到其他的同类型通讯模块时这个通讯模块将变为Lonely.如果一个ENBT不能看到其他的伙伴ENBT设备，尽管这个ENBT仅仅作为HMI 通讯使用，他也标记自己为Lonely并引发切换的从机架。
AB调试步骤(讲的不错)
AB ControlLogix系统调试几大步骤：1、把硬件配置好，最大的站地址留给主机，主站的两个站地址相同，以太网模块地址不同；2、使用RSLinx把网络配置好；3、把主站两个机架上的模块版本刷新成相同，CPU版本和RSLogix5000版本一致；4、使用RSLogix 5000把远程IO模块配置好，下载到CPU中，此时两个CPU均上电；5、使用ControlNet把远程IO网络配置好（必须把CPU拨到PROG模式）；6、使用RSLogix 5000编辑程序，下载到CPU中，此时两个CPU均上电；同步模块正常时，主：PRIM，从：SYNC.ControlNet（CNB）网络模块正常时：PQWS安装：1、首先安装ControlFLASH；2、RSLinxCLassic3、RSlogix50004、RSNetworx/RSNtwx CN（注意安装前先把RSLinx退出后再安装，否则安装不下去）设置网络：1、通过RSLinx用RS232编程电缆设置以太网模块IP地址；当网络连接正常时，以太网模块上的LINK灯、NET灯、OK灯，都会变成绿灯，NET灯闪烁！同时显示板上会显示当前以太网模块的IP地址。
一定要保证网络通讯正常！建一个RS232设备；通过CNBR模块，可以看到整个ControlNET网络中的所有的站以及的CNBR模块版本！通过RSLinx用RS232编程电缆设置以太网模块IP地址选择静态地址配置，输入相应IP地址，点击应用。
然后把电脑IP地址和PLC地址设为同一网段即可！通过以太网查看整个网络！如何通过BOOTP设置以太网地址？找到双击设置IP地址，然后需要DISABLE2、在CNBR模块后面更改CONTROLNET站地址，（一般规则，从站从1开始设，然后预留2个，把地址设给主站，两个主站地址一样*等做成同步后自动切换*；如，有两个从站，分别设为1和2，然后预留2个，两个主站设为6；）我们设置完成后，对主站和从站分别上电即可！当整个CONTROLNET网络设置都正常时，在ControlNET模块上A网和B网指示灯会显示为绿灯！5、刷新PLC主站硬件的版本，这里CPU我们设置为16版本，然后对应RSlogix5000里，也选择16版本的。
手把手教你部署冗余服务器
手把手教你部署冗余服务器简介在当今信息时代，服务器的稳定性和可靠性对于企业和个人来说都至关重要。
为了保证服务器的持续可用性，冗余服务器被广泛应用。
冗余服务器通过部署多个服务器并实现数据同步，以实现高可用性和容错能力。
本文将手把手教你如何部署冗余服务器。
1. 硬件和网络要求冗余服务器需要满足以下硬件和网络要求：1.1 硬件要求•两台或更多的服务器，建议使用相同配置的服务器，以保证冗余服务器之间的性能一致性。
•网络交换机或路由器，用于连接服务器和组成冗余服务器集群。
1.2 网络要求•服务器之间的网络连接应稳定可靠，建议使用千兆以太网连接。
•如果网络连接不可靠，可以考虑使用冗余网络设备或者使用双网卡方式实现冗余网络。
2. 软件要求冗余服务器需要满足以下软件要求：2.1 操作系统•可以选择各种操作系统作为服务器的操作系统，如Windows Server、Ubuntu Server等。
•不同操作系统的设置略有差异，这里我们以Ubuntu Server为例进行演示部署。
2.2 冗余技术•冗余服务器需要选择一种合适的冗余技术，如：RAID、双机热备份等。
•本文以RAID作为冗余技术进行演示。
3. 步骤3.1 硬件和网络连接•将服务器连接到网络交换机或路由器上。
确保服务器之间可以相互通信和访问。
•确保每台服务器都有一个可用的IP地址，并在同一网段下。
•如果使用双网卡方式实现冗余网络，需要绑定IP地址和网卡，确保冗余网络的正常运行。
3.2 安装操作系统•在每台服务器上安装选择的操作系统，这里以Ubuntu Server为例。
•下载并制作操作系统安装盘或U盘启动盘。
•插入安装盘或U盘启动盘，按照屏幕提示进行操作系统的安装过程。
3.3 配置RAID•在每台服务器上配置RAID，以实现数据的冗余和故障容错。
•进入服务器的BIOS界面，启用磁盘阵列功能。
•配置RAID级别，常见的RAID级别有RAID 0、RAID 1、RAID 5等。
(完整版)ABEmulate模拟程序的基本操作
AB程序的基本操作1、设定模块几点说明:1、使用Emulator模拟程序,需要选择如上图。
变电所等级PLC应用的是1756-L62系列,E03下为1756-L63 系列控制器。
另外大屏处使用的是1769-L35CR,混匀配料槽处使用的是1769-L35E。
其他的系列：仓上系统使用1738系列，混匀配料槽还应用到了1734系列.2、变电所等级的PLC应用的控制器版本为16版，大屏处的小PLC应用的控制器版本为15版,对应于Logix5000的版本号.如:使用16版的Logix5000就打不开15版的程序。
控制器的硬件版本可用软件ControlFLASH及对应包进行升级。
3、控制器的名称命名时必须以字母开头,名称中可有下划线、字母、数字.2、该步骤称之为“组态”在相应的背板机架下新建相应的模块。
Emulate下的数字量输入、输出模块。
另外，仓上格雷母线定位系统的通讯模块也是由该类模块自定义完成的。
它们的详细配置情况需察看对用的说明书。
Emulate下模拟数字量输入、输出模块的相应配置情况。
可略作修改。
Emulate下模拟数字量输入、输出模块时RPI数值设定为50为宜。
3、程序中的挂点输入模块输出模块Emulate下模拟数字量输入、输出模块时，程序中的挂点方法。
,可对应于现实程序中的挂点方式。
4、在RSLinx中配置驱动在RSLinx中配置相应的Emulate驱动原料程序的RSLinx中配置驱动的方法。
还必须将要连接的电脑的本地连接的该选项卡进行如上的设定。
5、在Emulate中添加Emulate的控制器模块设定控制器的版本为16版或者其他的版本,应该与Logix5000中设定的版本相同。
Memory Size设定控制器的虚拟内存大小，过大的程序需要调整该值的大小,如虚拟E03 的程序时,若设定的值过小会导致程序无法下载，会提示错误信息.6、在RSLinx中扫描在Emulate中添加的模块。
在RSLinx中扫描在Emulate中添加的模块.7、将程序下载到控制器中在Logix5000中将已经做好的程序下载到Emulate的控制器中.在实际的操作中一定好想好自己想要执行的是上载程序,还是下载程序的操作,防止出现误操作,造成重大的事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

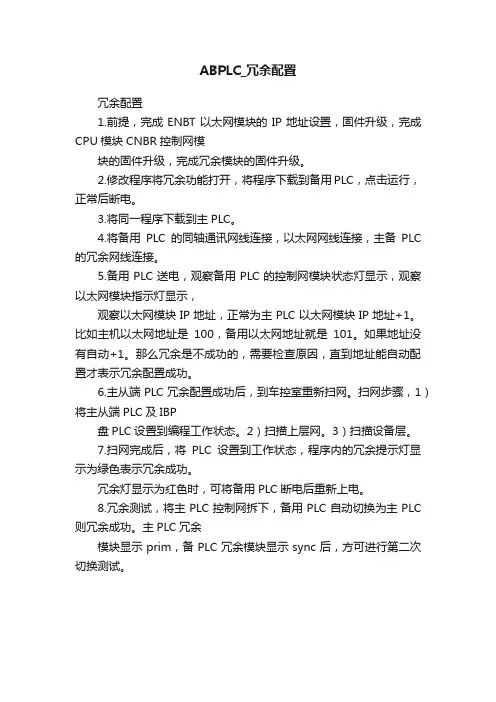

AB冗余配置注意事项
1.根据安装要求主机架和冗余机架，相对于第一个冗余机架内的每个模块，在第二个冗余
机架的相同槽内安装标记相同模块，将CNBR/D 和ENBT模块连接到各自的网络上。
使用光纤电缆连接1756-SRM模块。
2. 在安装过程中要注意：将两个冗余机架中的1756-CNBR/D 模块的旋转开关设置为同一
节点地址。
例如：如果用户将网络节点地址6和7分配给冗
余机架，那么将两个CNBR/D模块都设置为节点6。
3.安装1756-ENBT模块，将模块连接到以太网交换机上。
在配两个冗余机架中的ENBT时，
要注意：将两个冗余机架中的ENBT的IP地址设置为相同的地址。
例如：如果将网络中的IP地址：172.16.1.11 和172.16.1.12 分配给冗余机架，那么两个模块的地址都设置为：172.16.1.11。
当运行时，从机架中的IP 地址会自动+1 。
4.刷新模块固件，注意：中途不可断电
打开一个冗余机架中的电源，
等1756-SRM模块显示PRIM 。
然后用CONTROLFLASH 固件升级软件对这个机架中的CNBR/D
1756-SRM CPU模块ENBT 进行刷新，刷到固件兼容版本。
打开第二个冗余机架的电源
等1756-SRM模块显示PRIM
然后用CONTROLFLASH 固件升级软件对这个机架中的CNBR/D
1756-SRM CPU模块ENBT 进行刷新，刷到固件兼容版本。
使用与第一
个冗余机架的相同的版本。
设置同步控制器
在完成同步的过程中主机架中的CBNBR/D 会显示PWNS ————PWDS ——PWQG——PWQS的显示变化，最终显示PWQS 表示同步完成
当正常时主机架中的1756-SRM会显示PIRM ，从机架的1756-SRM 显示SYNC。
向主控制器下载程序
主控制器（哪个先上电，就认为哪个主控制器PIRM）
在用RS LOGIX5000组态冗余控制器时，注意：
3. 点击控制器属性。
