哈大铁路客运专线TJ轨道精调施工方案
无砟轨道长轨精调
长轨精调施工作业指导书中铁一局五公司哈大项目部2010-10目录一、编制原则 (1)二、适用范围 (1)三、作业内容 (1)四、作业标准 (2)五、作业程序 (3)六、基本轨的定义 (3)七、作业细则 (3)八、轨道软件模拟调整 (9)九、劳动力组织 (13)十、工器具配备 (13)十一、注意事项 (14)附表1 (16)附表2 (17)附表 (18)无砟轨道长轨精调作业指导书一、编制原则本作业指导书依据《客运专线无砟轨道铁路工程施工质量验收暂行标准》（以下简称《验标》）、哈大公司相关文件要求及相关培训资料内容编制，本着优先保证轨道平顺性、类似既有线施工安全性和节约成本的原则，确保长轨铺设后轨道调整工作快速、高效进行。
二、适用范围中铁一局五公司哈大客运专线CRTSⅠ板式无砟轨道长轨精调工程。
三、作业内容1、长轨应力放散锁定后对轨道的重新测量，对测量资料汇总整理和模拟调整并形成书面文件，同时统计扣件更换种类和数量并提报物资需求计划。
2、根据模拟调整文件报表，现场核对调整位置和调整项目，确认无误后更换相应种类的扣件。
3、扣件更换结束后，按规定扭力上紧螺栓，同时检查轨道调整效果和平顺性是否达到要求。
4、清理回收更换下来的扣件并分类存放，同时清理干净程轨道板污染物。
四、作业标准调整原则：“先轨向、后轨距，先高低、后水平”，优先保证参考轨的平顺性，另外一股钢轨通过轨距和水平（可利用轨道尺）向参考轨靠齐。
调整时，优先考虑轨道的平顺性指标，绝对值指标按照《验标》中第14.6.19条“轨面高程允许偏差为+4mm，-6mmm；紧靠站台为+4mm，0mm”第14.6.20条“轨道中线与设计中线允许偏差为10mm；线间距允许偏差为+10mm，0mm”的要求进行控制，在平顺性指标满足的情况下，局部绝对值指标可适当放宽。
主要检测及控制指标如下表。
无砟轨道静态平顺度允许偏差表特殊情况下，对于个别点由于变化率不符合要求而造成区段调整量突然变化较大的地段，需现场核对（利用轨距尺及弦线）或重新测量（消除测量误差）后再做调整。

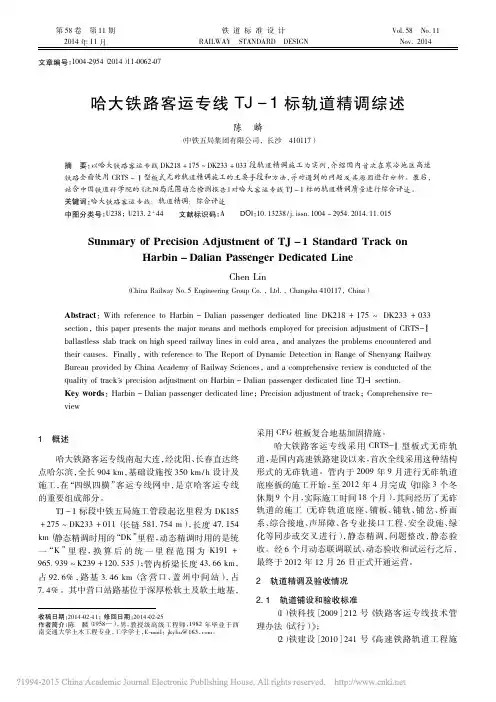

哈大铁路客运专线TJ_1标轨道精调综述_陈麟
