钻孔灌注桩钢护筒工程施工组织设计方案
全护筒法施工钻孔灌注桩技术方案
全护筒法施工钻孔灌注桩技术方案一、工程概况******南引桥钻孔桩基处于岩溶发育地带，根据2004年10月22日设计院下发的**标段桩基参数一览表（第一批），部分桩位存在大溶洞，须采用全护筒法施工。
第一批桩基参数一览表中采用全护筒法施工的地质情况如下：74#-D桩基：覆盖层厚0～21.5m，-10.39 ~-12.09m微风化石灰岩，-12.09~-21.49m为溶洞，内充填软塑状亚粘土，夹微风化灰岩石牙，-21.49~-31.59m 微风化石灰岩，桩长34.41m。
92#-D桩基：覆盖层厚0~14m,-10.62~-11.12m微风化石灰岩，-11.12~-13.52m 溶洞，-13.52~-15.22m微风化石灰岩，-15.22~-20.92m溶洞，充填流塑状亚粘土，-20.92~-25.82微风化石灰岩，-25.82~-31.34m溶洞，-31.34~-38.62m微风化石灰岩，桩长36.26m。
93#-D桩基：覆盖层厚0~14m，-10.65~-14.65m溶洞，3m无填充物，-14.65~-22.67m微风化石灰岩，桩长20.21m。
95#-A桩基：覆盖层厚0~13m，-9.48~-10.88m微风化石灰岩，-10.88~-18.68m 溶洞，内充填中、细砂亚粘土，呈松散状，软塑状，-18.68~-28.48m微风化石灰岩，桩长26.62m。
95#-C桩基：覆盖层厚0~15.4m，-12.20~-14.50m微风化石灰岩，-14.50~-22.20m溶洞，内充填软塑状亚粘土，-22.20~-30.50m微风化石灰岩，桩长28.12m。
97#-A桩基：覆盖层厚0~14m，-10.80~-11.50m微风化石灰岩，-11.50~-13.90m 溶洞，-13.90~-15.00m微风化石灰岩，-15.00~-20.70m溶洞，内填充亚粘土，-20.70~-28.40m微风化石灰岩，-28.40~-30.50m溶洞，无填充物，-30.50~-33.10m 微风化石岩，-33.10~-33.50m溶洞，无填充物，-33.50~-40.70m微风化石灰岩，桩长37.60m。
钻孔灌注桩钢护筒施工方案
沈海复线宁德漳湾镇至连江浦口高速公路（宁德段）A1合同段钢护筒施工方案编制：复核：审批：中铁航空港集团沈海复线宁德漳湾至连江浦口高速公路A1项目经理部二零一三年十月钢护筒施工方案一、工程概况本标段王坑特大桥4＃墩～70＃台桩基础设计有永久性钢护筒,桩长26m~66m不等，桩径以Ф1。
3、Ф1。
6、Ф1。
8、Ф2.0为主。
钻孔灌注永久桩钢护筒不参与结构受力,其高出承台底以上部分进行切割回收利用。
钢护筒材质为Q235,壁厚分别为8mm、10mm、12mm,其内径为d+20cm，钢护筒顶标高以现场实际测量为准。
二、钢护筒结构参数及工程量钢护筒的主要结构参数及工程量如下表：王坑桥钢护筒的主要结构参数及工程量表K11+683。
18王坑特大桥桩基统计表(左/右幅）三、钢护筒结构设计3。
1、钢护筒孔口结构根据桥位处的水文条件、钢护筒下放过程中的受力情况，以及满足钢护筒顶口振打和底口入土的要求，对钢护筒结构的进行了设计，最终确定钢护筒直径1。
5m、1。
8m、2。
0m和2。
2m.采用壁厚8mm、10mm和12mm的Q235钢板卷制。
为避免钢护筒在下沉过程中发生变形,分别对钢护筒的顶口和底口进行加强。
护铜顶端、底端和接头处采用同钢护筒厚度相同的钢板进行加强，加强长度为500mm；钢护筒顶部和底部加强钢板与钢护筒采用跳焊连接，每条焊缝长150mm，净间距150mm，3。
2、导向架设计与制作3.2.1为保证钢护筒的准确定位及竖直度,采用定位导向架定位，定位导向架采用钢桁结构，长6m。
导向架结构形式见图3所示。
3。
2。
2导向架主要作用：保证钢护筒在自重作用下及在连续施振时能够直入土下沉.3.3、导向架安装固定3。
3。
1导向架采用吊车吊装移位,并固定在已完成的钻孔平台的钢护筒设计顶口位置。
3.3。
2导向架的下端悬臂段采用“井”字形型钢固定在平台周边的钢管桩的上下平联上，或将导向架与井字架焊成整体然后固定在钢护筒周围的钢管桩上.3。
钻孔灌注桩和钢板桩施工方案

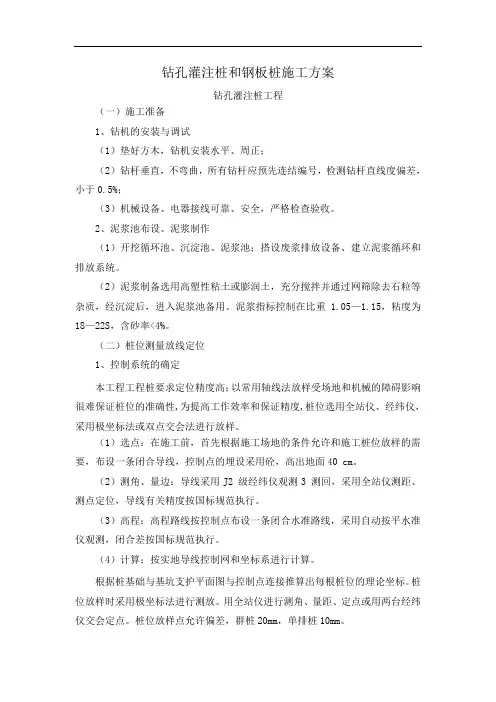

钻孔灌注桩和钢板桩施工方案钻孔灌注桩工程（一）施工准备1、钻机的安装与调试（1）垫好方木，钻机安装水平、周正；（2）钻杆垂直，不弯曲，所有钻杆应预先连结编号，检测钻杆直线度偏差，小于0.5%；（3）机械设备、电器接线可靠、安全，严格检查验收。
2、泥浆池布设、泥浆制作（1）开挖循环池、沉淀池、泥浆池；搭设废浆排放设备、建立泥浆循环和排放系统。
（2）泥浆制备选用高塑性粘土或膨润土，充分搅拌并通过网筛除去石粒等杂质，经沉淀后，进入泥浆池备用。
泥浆指标控制在比重 1.05—1.15，粘度为18—22S，含砂率<4%。
（二）桩位测量放线定位1、控制系统的确定本工程工程桩要求定位精度高；以常用轴线法放样受场地和机械的障碍影响很难保证桩位的准确性,为提高工作效率和保证精度,桩位选用全站仪、经纬仪，采用极坐标法或双点交会法进行放样。
（1）选点：在施工前，首先根据施工场地的条件允许和施工桩位放样的需要，布设一条闭合导线，控制点的埋设采用砼，高出地面40 cm。
（2）测角、量边：导线采用J2 级经纬仪观测3 测回，采用全站仪测距、测点定位，导线有关精度按国标规范执行。
（3）高程：高程路线按控制点布设一条闭合水准路线，采用自动按平水准仪观测，闭合差按国标规范执行。
（4）计算：按实地导线控制网和坐标系进行计算。
根据桩基础与基坑支护平面图与控制点连接推算出每根桩位的理论坐标。
桩位放样时采用极坐标法进行测放。
用全站仪进行测角、量距、定点或用两台经纬仪交会定点。
桩位放样点允许偏差，群桩20mm，单排桩10mm。
2、放样（1）施工方法根据桩基础与基坑支护平面图与控制点连接推算出每根桩位的理论坐标。
桩位放样时采用极坐标法进行测放。
用全站仪进行测角、量距、定点或用两台经纬仪交会定点。
桩位放样点允许偏差，群桩20mm，单排桩10mm。
（2）护筒埋设采用二次校核的方法进行护筒埋设，先放样定点。
在所测桩位中心先打入一根钢筋或木桩，按放样位置埋设护筒，然后再校核桩位的准确位置，并在护筒口上用红油漆做好标记，钻机就位时拉好十字线，并严格按十字线中心对中。
钻孔灌注桩施工组织设计
钻孔灌注桩施工组织设计钻孔灌注桩工程施工组织设计一、工程概况本工程位于绍兴市上虞区城北，建设单位为XXX；设计单位为XXX；监理单位为XXX；施工单位为XXX。
本工程地基基础设计原桩基采用预应力管桩及方桩，但由于存在三类桩，根据桩基检测报告及甲方提供的三类桩编号图，对三类桩部位进行补桩处理。
二、施工组织设计编制依据本工程的施工组织设计编制依据包括《地质工程勘察报告》、《建筑桩基技术规范》94-2008、《钢筋焊接及验收规程》18-2003、《建筑地基基础工程施工质量验收规范》GB-2002、《建筑地基基础技术规范》DB42/242-2003以及《钻孔灌注桩》2004浙G23等文件。
同时，还考虑了设计补桩说明和施工图。
三、设计工作量及技术要求1、设计桩型及工作量本工程设计为钻孔灌注桩，桩径为Φ600，共计24根，其中7#楼9根、9#楼7根、10#楼8根，设计有效桩长约38m。
桩顶标高7#楼为-7.150m，9#楼、10#楼为-7.750 m。
2、设计技术要求1）施工必须保证设计桩长和终孔标高，已成孔的进尺速度为辅。
2）桩端持力层为第6-4层圆砾层，桩端进入持力层不小于2.0D。
桩身砼灌注充盈系数不应小于1.1，泛浆高度为1米，确保成桩的质量。
3）桩成孔后必须清除孔底虚土（沉渣），孔底沉渣厚度应不大于50mm，并立即灌注水下混凝土。
4）桩身混凝土强度等级为ZKZ-D600-38-38(A2)-C35.5）单桩竖向承载力特征值为1800KN。
四、机械钻孔灌注桩施工1、机械钻孔灌注桩施工工艺流程施工准备→ 放样定位→ 清除障碍物→ 钻机定位→ 制浆埋设护筒→ 选择钻进参数→ 钻进成孔→ 泥浆循环→ 清孔泥浆外运→ 运送钢筋笼→ 下钢筋笼→ 制作钢筋笼下导管→ 检查拼接导→ 运输混凝土→ 混凝土灌注→ 起拔护筒→ 试块制作→ 回填桩孔。
2、施工技术准备1）施工组织设计编制与审批。
2）开工前，甲方已组织相关部门进行技术交底，解决施工疑难问题。
钻孔灌注桩施工方案
钻孔灌注桩施工方案一.施工流程施工准备T测量放线一桩位复核T护筒埋设一钻机就位T钻进成孔一一次清孔T吊放钢筋笼—导管安装一二次清孔T沉渣测量一灌注水下混凝土τ桩底注浆二、施工工艺根据施工条件、工程量及进度要求，本工程钻孔灌注桩成孔及清孔均采用正循环施工工艺。
三、测量放样1.建筑平面点位根据建设单位提供的测站，汇同监理单位，在施工范围内设立测点，算出方位角及距离，在施工现场内建立合适的测量控制网。
2、平面控制采用控制点座标测定，各点进行角度交会控制。
3、水准点现场水准点必须引测在永久性或非永久性的建筑物或构筑物上,且距离不得大于100m,需满足施工现场范围内通视，通视水准点不得少于2个。
4、测量规程(1)控制点、水准点等测量标志，均应严格保护好，做好醒目标志，并作好记录。
(2)桩位位置放样、标高引测均通过自检(技术负责人\现场监理、建设单位复核、验收合格后方可施工。
(3)保证测量原始记录的完整、技术资料符合要求。
(4泄位误差小于IOomm,建筑物位置符合设计及业主要求。
四、成孔工艺1、本工程较短的钻孔灌注桩成孔及清孔均采用正循环施工工艺。
桩成孔时拟采用正循环工艺，二清时也采用正循环工艺。
2、钻孔灌注桩施工期间，采取以下措施控制水压差：一是调整泥浆比重，二是调整孔内泥浆面高度。
3、为调整桩机施工技术参数及正确理解地质情况，在正式成孔前必须进行试成孔。
五•钢护筒制作1.钢护筒长2m,壁厚6mm,Φ800桩钢护筒内径为900、Φ600桩钢护筒内径为700钢护筒顶标高应高出水位。
2、钢护筒在钢结构加工场加工。
钢护筒加工标准为垂直度偏差不超过1%。
椭圆度不大于2cm,焊接采用坡口双面焊，所有焊缝连续，以保证不漏水。
3、钢护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于30毫米。
六、泥浆1.采用优质泥浆，采用正循环方式进行泥浆循环。
2、泥浆控制措施如下：(1)控制泥浆液面由于存在砂层，土体侧压力，为防止或减少砂层垮塌，控制孔内液面标高以保证足够水头压力，维护下部砂层的安全。
钢护筒专项方案
一、工程概况本工程为某多层厂房建设，建筑层数为5层，建筑高度23米，结构类型为钢筋混凝土框架结构。
工程总建筑面积为209430.16平米。
基础部分采用机械成孔灌注桩，桩径分别为800、900、1000、1100、1400毫米，桩长20~40米。
要求桩底持力层置于完整中等风化泥岩层或中等风化砂岩层上，嵌入该岩层内深度1800～3200毫米。
持力层为中风化泥岩石天然单轴抗压强度7.100MPa，中风化砂岩石饱和天然单轴抗压强度11.400MPa。
二、钢护筒施工原因及施工情况1. 施工原因（1）钢护筒具有良好的刚性和耐腐蚀性，能有效保护桩基免受地下水、土壤侵蚀和施工过程中的碰撞。
（2）钢护筒施工简便，可缩短施工周期，提高施工效率。
（3）钢护筒可重复使用，降低工程成本。
2. 施工情况（1）桩基内护筒跟进施工：在钻孔过程中，护筒随钻杆一起进入孔内，待钻孔完成后，护筒固定在桩基底部。
（2）全程钢护筒跟进施工：在钻孔过程中，护筒与钻杆同步跟进，确保护筒底部与桩底持力层紧密接触。
三、施工技术方案1. 桩基内护筒跟进施工工艺（1）根据设计要求，制作合适的钢护筒，并进行防腐处理。
（2）在桩位处挖孔，孔径略大于桩径，确保护筒能够顺利进入孔内。
（3）将护筒吊装至孔口，确保护筒垂直。
（4）启动钻机，进行钻孔作业，同时控制钻杆速度，确保护筒与钻杆同步跟进。
（5）钻孔完成后，将护筒固定在桩基底部。
2. 全程钢护筒跟进施工（1）按照桩基内护筒跟进施工工艺，制作合适的钢护筒。
（2）在钻孔过程中，控制钻杆速度，确保护筒与钻杆同步跟进。
（3）钻孔完成后，将护筒固定在桩基底部。
四、保证施工质量的控制要点1. 钢护筒的制作与防腐：严格按照设计要求制作钢护筒，并进行有效的防腐处理，确保护筒质量。
2. 钻孔精度：严格控制钻孔精度，确保桩基底部与持力层紧密接触。
3. 护筒固定：在钻孔过程中，确保护筒与钻杆同步跟进，固定护筒底部，防止护筒下沉。
钻孔桩钢护筒安装施工方案
一、工程概况钻孔桩钢护筒安装是钻孔灌注桩施工中的重要环节，其主要作用是保护孔口、隔离上部杂填松散物，防止孔口塌陷，同时作为桩位、标高控制的基准点。
本施工方案适用于各类地质条件下的钻孔桩施工。
二、施工准备1. 材料准备：Q235材质钢护筒、钢筋、水泥、砂、石子、焊条等。
2. 设备准备：钻机、振动锤、吊车、卷扬机、测量仪器、电焊机等。
3. 人员准备：项目经理、技术负责人、施工员、焊工、电工、测量员等。
三、施工工艺流程1. 桩位定位：采用极坐标法及直角坐标法测设桩位中心，并以木桩固定，木桩顶部钉小铁钉，用墨线十字引出于护筒范围外。
2. 埋设护筒：根据测设的桩中心埋设护筒，护筒采用本工程利用原土造浆基本能够满足孔内固壁要求，但在开工前需制备适量优质泥浆，以利开孔，可采用场外运进优质泥浆造孔或人工造浆。
3. 护筒下沉：在护筒四周回填黏土，并分层夯实。
可用锤击、加压、振动等方法下沉护筒。
护筒顶面中心与设计设计桩位偏差不得大于5cm，护筒倾斜度偏差不大于1%。
4. 护筒固定：护筒下沉至设计标高后，用钢丝绳将护筒与地面固定，确保护筒垂直稳定。
5. 钻孔：护筒固定后，进行钻孔作业。
在钻进过程中，要随时根据钻进情况、土层土质、泥浆比重等调整钻头压力和钻头速度。
6. 终孔鉴定：当钻孔深度达到设计标高后，用孔规测孔径，测孔深，孔规长度为桩径的46倍。
7. 清孔：将钻头在孔底空转，再用100mm水管向孔内注水，注水同时搅拌孔内泥浆进行换浆。
换浆的同时用比重瓶量测泥浆比重，泥浆比重在1.05～1.15g/cm3间即为合格，换浆完成后用测锥量测孔内沉碴厚度。
8. 测孔垂直度、安放钢筋笼：钢筋笼制作（格构柱）吊放钢筋笼（格构柱），并进行垂直度检查。
9. 浇筑混凝土：混凝土浇筑前，再次进行清孔，直到沉碴淤积厚度满足设计要求，浇注混凝土前，孔底500mm以内的泥浆比重应小于1.15g/cm3。
10. 浇筑完成后，拆除护筒，进行桩基检测。
钻孔灌注桩施工方案
钻孔灌注桩施工方案一、施工工艺流程二、施工方法及技术措施针对本工程的地质情况，决定采用冲击成孔，冲击成孔对软弱、易塌土层可投放填充物冲击造壁，在坚硬的岩层（微风化灰岩）具有成孔速度快等优点。
冲孔灌注桩采用泥浆护壁，冲击钻进成孔、正循环清孔，现场制作、安放钢筋笼，水下砼灌注成桩。
同时，由于原场地地面标高比桩顶设计标高低约1.5米，决定此段桩基模板采用砌砖模的方法进行施工。
砖采用灰砂砖MU7.5，砂浆强度等级为M10，砖模为240mm。
1、测量定位用经纬仪测放桩位，桩位中心插一钢筋，四周各打一根控制桩来控制桩位中心，用砂浆固定控制桩，并经复核合格后，进入下道工序。
2、埋设护筒护筒采用4～8mm厚的钢板加工制成，高度1.5m，内径为D（桩径）+20cm，护筒上部开设1～2个溢浆孔；校核桩位中心后，在护筒四周用粘土分层回填夯实，护筒埋设深度一般为1.2～1.5m。
3、冲击成孔护筒埋设好后，桩机就位，使冲击锤中心对准护筒中心，要求偏差不大于±20mm。
开始应低锤密击，锤高0.4～0.6，并及时加片石，砂砾和粘土泥浆护壁，使孔壁挤压密实，直至孔深达护筒底以下3～4m后，才可加快速度，将锤提高至2～3.5m以上转入正常冲击。
冲孔时应及时将孔内残渣排出，每冲击1～2m，应排渣一次，并定时补浆，直至设计深度。
每冲击1～2m检查一次成孔的垂直度，如发生斜孔、塌孔或护筒周围冒浆时，应停机。
待采取相应措施后再进行施工。
粘土中钻进时，采用原土造浆。
在较厚的砂层中钻进时，采用膨润土制备泥浆或在孔中投入粘土造浆，为使泥浆有较好的技术性能，适当掺加碳酸钠等分散剂，其掺量为加水量0.5%左右。
泥浆性能指标选择冲击成孔施工要点冲击至岩面时，加大冲程，勤清渣。
每钻进100～200mm要取一次岩样，并妥善保存，以便终孔时验证。
冲击过程中，为防止跑架，应随时校核钢丝绳是否对中桩位中心，发生偏差应立即纠正。
成孔后，应用测绳下挂0.5kg重铁砣测量检查孔深，核对无误后，经监理工程师终孔验收后，进行下一道工序。
桩基钢护筒施工方案-(2)
桩基钢护筒施工方案-(2)
一、施工准备工作
1.确定施工现场位置和范围。
2.保证施工现场安全，并设置相关警示标识。
3.准备所需施工机械设备和工具。
4.检查材料和设备是否齐全，确保施工顺利进行。
二、施工工艺步骤
1.桩基预处理
–对桩基进行清理，去除杂物和污泥。
–进行桩基的定位和标志，确保施工准确无误。
2.钢护筒安装
–钢护筒根据设计要求进行组装。
–将钢护筒垂直放入桩基，调整位置使其与桩基对齐。
–确保钢护筒与桩基间的间隙均匀。
3.灌浆固化
–在钢护筒与桩基之间注入灌浆材料，充实孔隙。
–灌浆完成后，等待固化时间，确保灌浆牢固。
4.钢护筒拆除
–灌浆固化后，拆除钢护筒，清理施工现场。
三、施工注意事项
•确保施工现场作业人员穿戴安全防护用具。
•严格按照设计要求进行施工，确保工程质量。
•保持施工现场整洁，防止杂物堆积影响施工安全。
四、施工质量验收
1.对钢护筒安装位置、垂直度和间隙进行检查。
2.测量灌浆材料的密实度，确保灌浆质量合格。
3.检查施工现场清理情况，确认施工结束后没有遗留物。
五、施工总结
桩基钢护筒施工方案-(2)中，通过合理的施工准备、工艺步骤和注意事项，确保钢护筒与桩基之间的结合牢固、完整，为工程质量提供保障。
在施工中要严格按
照规范要求进行操作，全面考虑施工安全和质量，做好施工质量验收工作，确保工程顺利完成。
钻孔灌注桩施工方案
钻孔灌注桩施工方案一、施工工艺流程钻孔灌注桩施工工艺流程图二、施工前准备工作1.根据现场实际情况考虑, 钻孔场地在浅水中时采用筑岛法创建钻机工作平台进行施工, 筑岛长度为8m, 高度与施工便道相同, 具体宽度应按钻孔方法、钻机大小等要求决定；钻孔场地在旱地时, 应清除杂物、换除软土、平整压实, 场地位于陡坡时, 可用枕木、型钢等搭设工作平台。
三、2.制浆池、沉淀池和泥浆池, 应在计划施工场地或工作平台时一并考虑。
四、3、钻孔前应设置坚固、不漏水的钢护筒, 钢护筒内径应大于钻头直径, 冲击钻机钻孔应比钻头大40cm。
护筒顶面宜高出施工水位或地下水位2m, 还应满足孔内泥浆面的高度要求,在旱地或筑岛时应高出施工地面0.5m。
五、4、护筒埋设时应使护筒平面位置中心与桩设计中心一致,中心偏差不得大于5cm, 倾斜度偏差不大于1%。
岸滩上护筒埋深黏性土不小于1m, 砂类土不小于2m, 当表层土松软时,宜将护筒埋置到较坚硬密实的土层至少0.5m, 护筒四周回填黏土并分层夯实。
可用锤击、加压、振动等方法下沉护筒。
六、施工方法1.钻机安装安装钻机时, 底架应垫平, 保持稳定, 不得产生位移和沉陷。
钻机顶端应用缆风绳对称拉紧。
钻头或钻杆中心与护筒顶面中心的偏差不得大于5cm。
选择适宜地层的配套钻锥和钻孔事故处理的配套机具,接通水电供应, 备好造泥浆粘土和泥浆池。
调整钻机, 使钻锥起吊滑轮缘, 钻锥中心和桩孔中心三者在同一垂线上, 稳定好钻机和扒杆揽风绳。
2.钻进成孔本工程使用冲击钻头在钻进过程中开始时应使用小冲程, 防止钻头撞击护筒。
同时要经常检查钻头钢丝绳的磨损情况, 并及时采取措施, 用抽渣筒出渣要勤, 出渣时要严格保持孔内泥浆的稠度和泥浆面的高度。
当钻孔作业遇到岩石或大漂卵石时, 需用冲击钻头先将其砸碎, 再用冲抓钻头清除石渣。
钻孔施工要避免影响成桩的质量, 在中距5.0m范围内任何桩的混凝土完成24h后, 才能开始钻进。
钻孔灌注桩施工专项方案
施工专项方案结合本工程情况，施工方案分钻孔灌注桩、人工挖孔桩、承台三部分。
（一）钻孔灌注桩施工：本项目工程钻孔灌注桩共有4根，直径Ф600mm.单根长度28米。
钻孔灌注桩基础按设计图地质条件，结合本工程的工期安排的情况和我公司现有的设备状况及施工经验，计划进场1 台GPS-10 型钻孔桩机。
1、施工工序见下述框图。
2、灌注桩施工法选择根据本工程的要求，土质和现场条件等情况我们选择“正循环钻孔法”成孔,二次换浆清孔,导管灌注水下混凝土的一整套钻孔灌注桩的施工工艺，以达到将桩底沉渣控制在50mm 以内，保证桩体质量.桩位处场地平整放样定位搭设钻机平台埋设护筒校正护筒检验垂直度桩机定位试车开机钻进泥浆沉淀终孔检查泥浆回收清孔泥浆沉渣外运多节钢筋笼制作焊接吊放钢筋笼钢筋笼验收检查导管下入导管二次清孔安装料斗确定砼配合比测定砼面高度灌注砼砼拌制砼试块测定导管埋入深度起拔导管清洗导管起拔护筒清洗护筒移至下一桩位成桩质量检测记录钻孔机械采用GPS－10。
3、场地准备与埋设护筒场地准备：在钻孔场地清除表土、平整场地并清理干净后即可埋设护筒，适当挖土1~2 米后埋设。
护筒采用比设计桩径大20-30CM 的钢护筒。
壁厚10mm，护筒定位时,先以桩位中心为圆心，根据护筒半径在土上定出护筒位置，护筒就位后，施加压力将护筒埋入约50cm。
如下压困难，可先将孔位处的土体挖出一部分，然后安放护筒埋入地下。
在埋入过程中应检查护筒是否垂直，若发现偏斜，应及时纠正。
陆上护筒埋放就位后，将护筒外侧用粘土回填压实，以防止护筒四周出现漏水现象，回填厚度约40－45cm，且护筒顶面高出施工槽50CM 左右,同时在施工槽一侧形成一条排水沟，作为泥浆排放和收集的通道。
4、桩机定位桩机为滚筒式，下垫枕木方可行走定位。
枕木应垫平垫实，便于控制桩机定位和桩架垂直。
桩机定位时，要确保钻杆中心对准桩位中心,并用线锤调整桩架和钻杆在纵向和横向的垂直度，符合设计规范要求后将桩机固定。
钻孔灌注桩施工方案
钻孔灌注桩施工方案施工方案：针对本工程的地质水文条件，我们选择旋转钻机，并采用膨润土泥浆护壁的方法进行钻孔。
大部分采用反循环法，少部分采用正循环的方法钻孔。
基桩钢筋笼在钢筋加工场集中制作，然后利用平板车分段运至孔位附近，再利用25t汽车吊现场安放。
砼运输车运到现场后，采用刚性导管法灌注。
1.钻孔桩施工工艺流程：施工准备→ 平整场地→ 桩位放样→ 埋设护筒→ 钻机就位→ 开孔→ 钻进→ 循环造浆→ 抽碴→ 终孔质量检查→ 清孔→ 钢筋笼制作→ 拼装导管检查→ 下钢筋笼→ 安装导管→ 检查沉碴厚度及泥浆指标→ 检查标高水下混凝土灌注→拔除护筒→ 成桩质量检验2.钻孔桩施工方案：⑴施工准备：根据钻孔桩施工计算承台开挖范围，对老路面进行垂直切割开挖至承台开挖宽度。
钻孔桩施工平台设置于老路面标高以上，平台在承台开挖范围内能满足钻机纵横移动。
⑵泥浆循环现场布置：为创建文明工地和便于施工现场管理，根据施工电源和水源的位置，对供电线路和供水管线进行合理布设，规范布局。
钻孔桩施工采用砖砌泥浆池、泥浆沟，专用泥浆车外运至环卫部门允许地点排放，严禁偷排至雨水管道或周边河塘，尽可能减少泥浆污染。
个别场地无法砌筑泥浆池的采用泥浆箱，泥浆外运采用专门的泥浆运输车。
施工现场围挡内靠近围挡一侧设置截水沟，防止泥浆外渗。
本工程在施工区域内各设置2个总泥浆池，用以收集各钻机排除的废浆。
在总泥浆池上装2台泥浆泵，通过泥浆泵将废浆排到泥浆池沉淀，然后用泥浆车将泥浆运出工地，弃置至环保部门指定的地方。
⑶埋设钢护筒：钢护筒在工厂制作，壁厚δ=10mm，内径比设计桩径大250mm。
护筒制作具备足够的刚度和强度，接缝和接头保证紧密不漏水。
护筒按预先布置好的设计桩位中心进行埋设，用经纬仪与检定过的钢尺测量护筒，控制中心与桩孔中心偏差<1cm。
同时用铅锤与钢尺检查其平面尺寸大小与垂直度偏差情况，各项指标经监理验收都符合标准后方可进行使用。
护筒埋深2m，护筒顶高出地面0.3m，避免雨水及地面积水流入护筒内。
钻孔灌注桩施工方案
钻孔灌注桩施工方案1．准备工作：（1）平整场地，测量定位。
测量采用全站仪进行座标定位，中线偏角法进行校核。
桩位放样严格按各桩位控制桩号、几何尺寸及座标进行双控，以确保桩位的准确性。
开钻前还应进行临钻复核，钻进过程中随时进行检验。
（2）人工明挖法埋设钢护筒，护筒直径比桩径大30cm，每节长1.5m，根据地质情况及地下水位设1～3节。
护筒口高出施工地面0.3m以上。
埋设护筒后，检验其平面位置偏差及倾斜偏差，校正孔位，周边用粘土回填密实。
（3）挖制泥浆池，准备膨润土，拌制泥浆，泥浆比重1.1～1.3。
泥浆池采用长6.0米，宽1.8米，高1.5米的铁箱盛泥浆，然后用泥浆泵抽入泥浆运输车运出处理，避免污染道路。
（4）安机就位。
就位前要对钻机检修，钻机对正孔位后底座以枕木垫实塞紧，顶端用缆风绳固定平稳，并在钻进过程中经常检查。
钻机周围设置围护，沿围护设置0.3米高浆砌单砖防止泥浆溢出，确保行车、机械设备和人员安全。
（5）安接用水、用电管线。
（6）开钻前进行技术交底。
技术人员书面通知各机组，交待该机所钻孔径、孔深、钢筋笼种类、地面标高等。
只有在中心距离5m 以内的任何桩的砼浇注24h以后，才能开始施钻。
2、钻孔(1)开钻前在护筒内加入适量优质粘土进行造浆，并用泥浆泵向孔内注入泥浆，反复加固造壁。
(2)开钻时，控制钻进速度，待孔壁稳固后再加快。
(3)钻孔过程中注意的事项a.钻孔中注意钻机是否稳定，钻头中心是否偏移。
b.根据当地的潮汐变化规律调节护筒内的水位，使孔内泥浆顶部始终保持高出筒外潮汐水位或地下水位1.5米以上，并经常测定泥浆的比重。
随时根据地质情况控制钻进速度，调整泥浆稠度。
c.做好钻进记录，准确反映施钻情况，钻孔连续作业，一次成孔中途不停顿。
d.终孔时对桩位、孔径、深度、倾斜度等情况进行检验，并报请监理工程师核查。
3.清孔(1)钻孔至设计标高经检查后及时清孔，灌注水下砼前，孔底沉渣厚度不大于10cm。
钻孔灌注桩施工方案
钻孔灌注桩施工方案一、施工方法1、场地布置根据设计要求合理布置施工场地，先平整场地、清除杂物、换除软土、夯打密实。
在进行场地整平后，组织有资格的测量放样人员，按“从整体到局部的原则”进行桩基的位置放样，钉好十字保护桩，做好测量复核，并记录放样数据备案。
规划行车路线时，使便道与钻孔位置保持一定的距离，以免影响孔壁稳定。
2、护筒的埋设护筒的埋设偏差应符合施工规范的相关规定，桩基定位后，依据桩位拉十字线钉设四个控制桩，以四个控制桩为基准埋设钢护筒，为了防止孔口坍塌，所以护筒的埋设是旋挖桩作业中的关键。
护筒选用5毫米~10毫米厚钢板卷制而成，护筒埋设时顶端高出地面不少于20cm。
上部开设2个溢浆孔，护筒埋设时，主要利用钻机旋挖斗将其静力压入土中，并保持水平，护筒中心竖直线应与桩中心线应重合，水平位置允许偏差为10cm，倾斜度偏差不大于1%。
3、旋挖钻机就位在桩位复核正确，护筒埋设符合规范要求，护筒、地坪标高已测定完成的情况下，钻机方能就位；旋挖钻机定位要准确、垂直、稳固、水平,钻机导杆中心线、回旋盘中心线、护筒中心线应保持在同一直线上。
旋挖钻机就位后，钻机钻杆具有自动导向功能，为保证桩孔垂直度、孔位准确，现场采取钻机自动导向，人工指挥、监测方式进行控制。
钻机安放定位时，要机座平整，机塔垂直，转盘（钻头）中心与护筒十字线中心对正，旋挖钻机对地基承载力要求较高，现场场地如能满足桩机工作的承载力，可不做场地硬化处理。
如地基承载力较低，需对场地进行处理。
4、泥浆制作（1）钻孔泥浆在泥浆池内制备，一般100L的水需加8kg的膨润土,对于黏性土层,膨润土可降低到3～4kg。
由于情况各异，稳定液的性能指标和配合比，必须根据地层特性、造孔方法、泥浆用途而有所变化。
（2）控制泥浆比重和粘度非常重要，是防止塌孔的方法，对软粘土采用原土自然造浆护壁，对砂土采用红粘土泥浆护壁，泥浆比重应根据土质、钻进深度做适当调整。
（3）一般地质泥浆比重1.1～1.3，粘度16～22（S）。
钻孔灌注桩工程施工组织设计钻孔灌注桩基础施工
钻孔灌注桩工程施工组织设计钻孔灌注桩基础施工XX投资有限公司综艺金融港项目钻孔灌注桩工程施工组织设计批准：审核：编写：XX工程有限公司二0XX年七月目录1、工程概况2、工程质量、工期、安全、文明管理目标3、施工方案4、资源配置计划5、施工进度计划及工期保证措施6、质量保证组织机构及主要职责7、安全生产保证措施8、工程竣工验收及资料收集1 工程概况1.1 工程简介：南通综艺投资有限公司综艺金融港项目钻孔灌注桩工程位于南通市通州区金沙镇世纪大道西侧，星源大厦南侧。
由南通综艺投资有限公司开发，本工程地下室部分采用钻孔灌注桩，商住楼部分采用桩端后压浆钻孔灌注桩，由南通市建筑设计研究院有限公司设计。
1.2 工程地质：详见江苏省地质工程勘察院提供的南通市通州区金融街工程项目岩土工程勘察报告（地质报告编号：NT*****）。
1.3 桩基工程设计参数: 本工程±0.000相当于85国家高程4.950m。
商品混凝土等级为C35（水下）。
1、地下室部分桩径均为φ600mm，工程桩抗压桩桩长21.0m，单桩抗压承载力特征值1100KN，试桩桩长30.0m，单桩抗压承载力特征值1375KN；工程桩抗拔桩桩长21.0-21.5m，单桩抗压承载力特征值1100KN，单桩抗拔承载力特征值690KN，试桩桩长30.0m，单桩抗拔承载力特征值910KN。
2、商住楼部分桩径为φ700mm，桩长19.4m、21.0m，采用桩端后压浆施工工艺，单桩抗压承载力特征值2050KN，压浆材料为PO42.5级硅酸盐水泥。
3、商品混凝土等级为C35，钢筋的保护层为50mm。
1.4 施工组织设计编制依据：1.4.1业主相关图纸及地质情况。
1.4.2《中华人民共和国工程建设标准强制性条文》（房屋建筑部分）。
1.4.3《建筑桩基技术规范》（JGJ94-2008）。
1.4.4《江苏省结构构件通用图集》（苏G9701）1.4.5《建筑工程施工质量验收统一标准》（GB*****-2002）。
钻孔灌注桩施工方案 (3)
钻孔灌注桩施工方案一、工程概况 (1)二、试桩设计参数 (1)三、编制依据 (1)四、施工工艺 (2)五、质量验收标准 (8)六、主要安全文明施工保证措施 (12)一、工程概况本工程根据设计要求采用混凝土钻孔灌注桩，为了保证桩基的施工质量及承载力，选择合理的设计参数，优化施工图设计，进行试桩具有重要的工程指导意义，为此特编制此试桩施工组织设计。
二、试桩设计参数本工程桩基设计等级为甲级，试桩采用直径A650mm商品混凝土钻孔灌注桩，共21根。
桩端持力层为含碎石粉质粘土3根，桩端嵌入深度不小于2D，灌注桩桩身混凝土设计强度等级采用C30，桩端持力层为中风化基岩18根，桩端嵌入深度不小于1D，灌注桩桩身混凝土设计强度等级采用C30、C35、C40。
三、编制依据《建筑桩基技术规范》JGJ94-2008《建筑地基基础设计规范》GB50007-2001《建筑地基基础施工质量验收规范》GB50202-2012《建筑工程施工质量验收统一规范》GB50300-2013《建筑基桩检测技术规范》（JGJ 106-2014）四、施工工艺（1）钻孔灌注桩施工工艺流程图（2）场地平整根据桩位对施工场地进行平整处理，保证钻机底座场地平整、稳定，避免在钻进过程中钻机产生沉陷。
（3）施工放样在钻孔灌注桩施工前，由测量队用全站仪根据复测无误的导线点坐标实地放出桩位，并设置好定位控制桩，报监理工程师复测核准。
（4）施工准备钻孔桩施工场地范围内进行清理，整平并夯实。
根据工程地质情况、钻机性能和工程规模大小，做好泥浆循环系统的设置（包括制浆池、储浆池和沉淀池）。
泥浆循环系统的设置必须满足施工要求。
（5）机械设备的选择和要求1、根据设计文件的要求，综合考虑结构类型（桩的孔径、孔深）、工程地质、水文地质、机具设备、材料供应、以及劳力来源等因素。
2、钻孔灌注桩所需的混凝土由项目部混凝土拌和站集中拌和供应，拌和能力满足要求，混凝土的运送采用混凝土搅拌运输车运送。
钻孔灌注桩施工方案
钻孔灌注桩施工方案1、根据现场实际地质情况，在场地平整后，为保证桩的定位准确及桩基施工的质量；现场桩定位后，立刻打好引桩，再采用钻孔机钻孔，这样既保证工程的施工质量，又加快了施工的速度；施工中如果出现原有建筑物的基础或大块砼制建渣等特殊情况时，另行处理；2、钻孔灌注桩施工主要工艺流程：放线定桩位及高程测量→埋设护筒→泥浆的制备→钻孔定位→钻进成孔→成孔检查→清孔→钢筋笼制作、吊放→安装导管→水下混凝土浇筑→桩基检测；（1）、放线定桩位及高程测量：钻孔前施放桩位点，放样后四周设护桩并复测，误差控制在5mm以内，并做好高程测量，并记录放样数据备案。
桩位必须待甲方或监理验收合格后方可进行成孔施工；（2）、埋设护筒：桩基定位后，根据桩定位点拉十字线钉放四个控制桩，以四个控制桩为基准埋设钢护筒，为了保护孔口防止坍塌，形成孔内水头和定位导向，护筒的埋设是钻孔作业中的关键。
护筒选用10mm厚钢板卷制而成，护筒内径为设计桩径+20cm，高度2.0m，上部开设2个溢浆孔，护筒埋设时，由人工、机械配合完成，主要利用钻机旋挖斗将其静力压入土中，其顶端应高出地面200mm，并保持水平，埋设深度1.8m，护筒中心与桩位中心的偏差不得大于50mm。
护筒埋设要保持垂直，倾斜率应小于1.5％；（3）、泥浆的制备：现场设泥浆池（含回浆用沉淀池及泥浆储备池）一般为钻孔容积的1.5～2.0倍，要有较好的防渗能力。
在沉淀池的旁边设置渣土区，沉渣采用反铲清理后放在渣土区，保证泥浆的巡回空间和存储空间；泥浆采用优质粘土与水拌合而成并掺入一定比例的膨润土，制备的泥浆满足：含砂量≤4％，胶体率≥96％，泥浆比重≥1.2。
钻孔施工时随着孔深的增加向孔内及时、连续的补浆，维持护筒内应有泥浆，防止孔壁坍塌。
桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，用于下一根桩基钻孔护壁；（4）、钻孔定位：在桩位复核正确，护筒埋设符合要求，护筒、地坪标高已测定的基础上，钻机才能就位；桩机定位要准确、水平、垂直、稳固,钻机导杆中心线、回旋盘中心线、护筒中心线应保持在同一直线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引桥钻孔灌注桩钢护筒施工方案
编制：
复核：
审核：
中铁十二局集团
XXXXXXXXXXXX联岛大桥工程项目部
2012年4月1日
引桥钻孔灌注桩钢护筒施工方案
一、工程概况
省XXXXXXXXXXXX联岛大桥工程引桥6#-8#墩和16#-25#墩桩基直径Φ2.5m，桩长19.5m～50.6m不等，共计26根。
钻孔灌注桩钢护筒不参与结构受力，其高出承台底以上部分进行切割回收利用。
钢护筒材质为Q235，其径为2.7m，壁厚10mm，钢护筒顶标高为+5.6m。
二、钢护筒结构参数及工程量
钢护筒的主要结构参数及工程量如下表：
以上钢护筒长度仅按照卵石层厚度为5m 确定，实际长度需要根据卵石层清理后的海床标高确定
三、钢护筒结构设计 1、钢护筒孔口结构
根据桥位处的水文条件、钢护筒下放过程中的受力情况，以及满足钢护筒顶口振打和底口入土的要求，对钢护筒结构的进行了设计，最终确定钢护筒直径2.7m ，采用壁厚10mm 的Q235钢板卷制。
为避免钢护筒在下沉过程中发生变形，分别对钢护筒的顶口和底口进行加强。
护铜顶端采用同钢护筒厚度相同的钢板进行加强，加强长度为500mm ；钢护筒顶部加强钢板与钢护筒采用跳焊连接，每条焊缝长150mm ，净间距150mm ，如图1所示。
钢护筒底部设置3道500mm 的加强抱箍和9根（间距1m ）纵向加劲槽钢［8。
底口抱箍和纵向加劲肋安装位置结构图如图1所示,成型效果如图2所示。
13
25#
2
Q235
10
2700
5.6 -8.9 15 692.6 10390
20779.1
图1 钢护筒顶口加强示意图
Ⅰ
Ⅰ
（内径）
钢护筒立剖面图
Ⅰ--Ⅰ
δ=10mm
大样
δ=10mm
δ=10mm
贴角焊
贴角焊
大样
2、导向架设计与制作
2.1为保证钢护筒的准确定位及竖直度，采用定位导向架定位，定位导向架采用钢桁结构，长6m。
导向架结构形式见图3所示。
2.2导向架主要作用：保证钢护筒在自重作用下及在连续施振时能够垂直入土下沉。
3、导向架安装固定
3.1导向架采用吊车吊装移位，并固定在已完成的钻孔平台的钢护筒设计顶口位置。
3.2导向架的下端悬臂段采用“井”字形型钢固定在平台周边的钢管桩的上下平联上，或将导向架与井字架焊成整体然后固定在钢护筒周围的钢管桩上。
3.3导向装置设置有供钢护筒定位、纠偏、调整的液压千斤顶和锁定装置。
利用撬棍等对钢护筒进行微调定位、施沉过程中纠偏，利用木楔和I32a工字钢等对调整后钢护筒进行锁定。
（3）吊耳设置 工程施工前护筒由吊车采用两点起吊，经运输车平移至桩架前，竖起来后由履带吊的起重机单点起吊，两
点起吊的吊点位置和单点起吊的吊点如图4所示。
吊耳采用厚度为25mm 的Q235钢板，底板尺寸为竖向20cm ×环向15cm ，耳板尺寸为径向20cm ，环向10cm （耳宽），孔径为5cm 。
图4-1护筒吊耳设计图4-2 护筒起吊钢丝绳
图4-3 护筒起吊（一）图4-4 护筒起吊（二）（4）支撑设置
为防止护筒起吊、运输过程中变形，钢护筒部设置Φ32钢筋米字撑（如图5所示）。
在运输过程中只允许堆放两层，并做好护筒之间的隔垫保护，避免挤压变形。
护筒吊装前要及时检查支撑是否存在松动脱焊现象，如发现则及时测量护筒的椭圆度，并调整后补焊。
三、钢护筒的施工
根据钢护筒的主要结构参数及工程量表可以看出，单节钢护筒最大长度为15m。
1、施工工艺流程
单根钢护筒沉放工艺流程如下：导向架安装定位→首节护筒入导向架→测量校核→首节护筒振动下沉→测量校核→第二节接长、焊缝检验→第二次振动下沉→移走导向架→继续振动下沉到位→防护措施。
2、钢护筒分节方案（如表2所示）
3、首节钢护筒沉放
3.1首节护筒沉入
3.1.1吊装：用50吨履带吊吊起第一节钢护筒，垂直立放在定位架并临时固定。
表2 钢护筒分节长度表
3.1.2夹管：撤下大钩改挂DZ135振锤，使其下端的液压夹持器夹紧护筒顶端，同时挂上辅助钢丝绳。
3.1.3对位：将夹紧的钢护筒吊起，移动大钩使钢护筒下端对准己固定好导向架孔口，在沉桩前先用自重下沉，移动夹桩器的位置，使钢护筒顶面在同一水平面上，然后徐徐下放钢护筒至海床面。
3.2首节护筒孔底坐标及竖直度控制
施工中护筒的精度主要取决于护筒着床时的精度，所以对护筒插打着床时的定位至关重要，测量人员必须进行认真、细致的观测调整。
第一节护筒的竖直度及底口坐标采用管浮球检测法进行控制。
具体方法为：
第一步，下护筒前，在护筒底口上方2m 左右的管壁对称焊四个φ12mm 细钢筋圈。
第二步，下护筒时，用两条尼龙绳交叉穿系在钢筋上，形成十字形状。
第三步，在十字绳交叉位置系一条尼龙西线，长度低于护筒水位，并保证浮球正好在水面以下10～100cm左右，以能看见浮球，但不浮出水面为宜。
当钢护筒着床时，护筒的水基本处于静止状态，可以通过浮球的位置来判断钢护筒底口位置是否偏离设计位置。
3.3首节护筒固定
当护筒着床并定位后，应立即在钢护筒上焊接倒挂牛腿，测量校核，利用木楔锁定钢护筒，使首节钢护筒固定在导向架上。
4、第二节钢护筒沉放
4.1吊装第二节钢护筒，焊接第二节护筒。
4.2在相互垂直的两个方向设监测点，指挥吊车操作，使钢护筒自然垂直对准桩位，启动振锤；同时，吊车大钩稍放松，并控制大钩下降速度以便护筒在保持垂直的状态下沉入土中。
两个观测点连续观测钢护筒的垂直度，发现有倾斜倾向立即调整大钩位置进行纠正。
4.3履带吊配合振动锤进行钢护筒沉放。
振拔锤对钢护筒振入时，先采用自重下沉，在确保钢护筒的位置准确，桩身有足够的稳定性后，再采用振动下沉。
4.4在振动过程中，振动锤、夹桩器等必须连接可靠，其中心与护筒中心、钻孔桩中心应尽量保持在一条直线上。
偏差控制在5cm以。
4.5护筒着床后，需对护筒进行认真精密测量，根据测量结果进行细致调整，测量时可在平台上同时设点，以便于测量交汇，插打过程过测量来控制护筒的位置和标高。
4.6因考虑潮位影响及通视程度等因素，护筒定位现场完成计算，计算数
据应相互校核，以保证计算的正确性。
5、钢护筒施工质量控制
5.1.1钢护筒的沉放时机宜选择在平潮时进行；起吊前应确认导向架是否安放到位，氧割、电焊机等是否能正常使用。
5.1.2在平潮的一个小时前先将第一节钢护筒放到平台上，并确认好缆绳的起吊方式。
等到平潮时将钢护筒竖起转换成垂直吊。
履带吊将护筒从侧面吊入导向架，根据测量员的指导进行垂直度的调整。
5.1.3平面位置和垂直度调整到设计值之后，履带吊慢慢放下钢护筒，使钢护筒沿导向架下沉至海底并入土。
待钢护筒自重下沉稳定后，起吊振动锤至钢护筒顶口并调整振动锤的位置，使其重心在钢护筒的中心位置。
5.1.4钻孔桩钢护筒施工质量应符合表3的要求。
6、钢护筒打设过程常见问题及防治、处理方法
表4 常遇问题及防治、处理方法
7、安全注意事项
7.1起吊前应对起吊的机具，设备认真检查，以保证其性能满足施工要求。
7.2履带吊移动时，应收杆并处于低位；起吊时或移动履带吊时，操作人员与信号员应互相配合，鸣哨、手势要正确。
7.3起吊前应检查护筒吊耳是否开裂；锤击时，人员应远离桩锤以免出现意外伤人。
7.4水上作业人员应配带好安全帽及做好防滑措施；汛期和台风时，应加强机械设备安全保障措施，并做好人员及船只的避风措施；施工应选在风力小于4级时进行，风力大于6级或雷雨天气不得施工。
7.5施工期间应有安全员现场负责安全；水上作业人员必须穿救生衣。
