MCGS组态软件经典教程
MCGS工控组态软件使用课件
脚本运行错误或逻辑不正确。
数据连接问题
无法正常连接设备或数据传输中断。
画面设计问题
画面布局不合理或控件无法正常显示。
解决方案与技巧
软件启动问题
重新安装软件或检查系统环境是否满足软件 要求。
画面设计问题
调整画面布局或使用正确的控件类型。
数据连接问题
检查设备连接线是否完好，重新配置数据源 。
报表生成与导
报表模板设计
创建或导入报表模板，定义报表的格式和内 容。
报表数据提取
从数据库或实时数据中提取报表所需的数据 。
报表生成
根据模板和数据生成报表。
报表导出
将报表导出为Excel、PDF等格式，便于分析 和汇报。
PART 04
MCGS工控组态软件高级 功能
脚本编程
脚本编程语言
MCGS支持多种脚本编程语言，如VBScript和JavaScript，允许用 户自定义数据处理、事件响应等逻辑。
软件特点
易学易用
MCGS工控组态软件采用图形化编程语 言，无需编写复杂的代码，降低了学习
门槛。
实时性强
软件采用多线程技术，能够实时处理 数据和事件，保证系统的稳定性和可
靠性。
功能强大
软件具备丰富的功能模块，支持多种 通信协议和硬件设备，可满足各种工 业控制需求。
安全性高
软件具备完善的安全机制，可对数据 进行加密、备份和恢复，保障系统的 安全性和稳定性。
脚本编辑器
提供可视化的脚本编辑器，方便用户编写、调试和运行脚本程序。
脚本库
提供丰富的脚本库函数，包括数学运算、字符串处理、文件操作等 ，简化脚本编写过程。
数据库连接
数据库类型
MCGS 项目1：组态软件入门
NO.6
工控组态软件种类和功能
第一章 组态软件概述
国外：美国的Wonderware公司研制的Intouch、Intellution 公司 的FIX系统、德国西门子的WinCC等。
国内：昆仑公司的MCGS、亚控公司的KingView组态王、三维 公司的力控等。
这些组态软件都能完成类似的功能：采用类似资源浏览器 的窗口结构；能对工业控制系统中的各种资源（设备、标签量 、画面、控制流程等）进行配置和编辑；提供多种数据设备驱 动程序；使用脚本语言提供二次开发的功能，等等。
NO.24
MCGS组态软件构成
组态完成，就 可以离开组态 环境而独立运 行在监控计算 机上。
第一章 组态软件概述
相当于一套完整的工 具软件，它帮助用户 设计和构造自己的应 用系统，用户的所有 组态配置过程都在这 里进行。
用户组态生 成的结果， 是一个数据 库文件。
是一个独立的运行系 统，它按照组态结果 数据库中用户指定的 方式进行各种处理， 完成用户组态设计的 目标和功能。
NO.4
工控组态软件
第一章 组态软件概述
组态(Configuration)软件是用应用软件中提供的工具、方 法、完成工程中某一具体任务的软件。 工控组态软件是指在数据采集与过程控制中使用的专用软 件，它们是在自动控制系统监控层一级的软件平台和开发环境 ，为用户提供快速构建工业自动控制系统监控功能的一种软件 工具。 组态软件一般用于自动控制系统的监控层，提供了监控层 的软件平台和开发环境，通过灵活的组态方式，可使用户快速 构建工业自动控制系统监控功能。
对监控系统运 行流程进行控 制的方法和条 件，它能够对 系统执行某项 操作和实现某 种功能进行有 条件的约束。
NO.11
MCGS组态软件触摸屏简单使用步骤
MCGS组态硬件触摸屏简朴使用步调之阳早格格创做原教程旨正在创造TPC7062KS型号触摸屏简朴统造按钮战输出指示1、硬件拆置找到对于应的文献夹，运止内里的SETUP.EXE，局部默认设定，曲至完毕，插上TPC7062KS的USB下载线，自动拆置启动步调.将触摸屏战PLC贯串交，正在YL235A中，触摸屏通过COM心曲交与PLC的编程心连交，所用的通讯电缆采与PCPPI电缆，睹下图.2、挨开桌里上的，界里如下：面打新建按下决定正在真时数据库里，新删对于象，单打名字，可举止属性的建改，如下图，咱们那里新删5个，分别为开用按钮，停止按钮，运止指示、停止指示、报警指示.末尾完毕如下图3、单打设备窗心的设备窗心将单打左边的通用串心女设备战西门子s7200ppi单打通用串心女设备0，举止属性树立■ 串心端心号（1～255）树立为： 0 COM1；■ 通讯波特率树立为：69600；■数据位位数树立为：08；■停止位位数树立为：0１；■ 数据校验办法树立为：2–奇校验；■ 其余树立为默认.单打“西门子_S7200PPI”，加进设备编写窗心，如下睹图.默认左窗心自动死产通讲称呼I000.0—I000.7,不妨单打“简略局部通讲”按钮给以简略.交下举止变量的连交，那里以“开用按钮”变量举止连为例证明.①单打“减少设备通讲”按钮，出现下图所示窗心.参数树立如下：■??通讲典型：??M寄存器；■??数据典型：通讲的第位■通讲天面：；■??通讲个数：；■??读写办法：读写.②单打“确认”按钮，完毕基原属性树立.③单打“只读M”通讲对于应的连交变量，从数据核心采用变量：“开用按钮”.用共样的要领，减少其余通讲，连交变量，如图，完毕单打“确认”按钮.闭掉窗心，保存.正在用户窗心里新建二个窗心，正在窗心属性里分别命名为欢迎界里战统造窗心，不妨建改背景颜色.单打新建的窗心，举止编写面打工具箱中的，举止标签创造单打创造完毕的标签，真止属性树立.单打工具条中的“工具箱”按钮，挨开画图工具箱.正在窗心上推出一片天区额，选中，加载位图.单打图片，做如下树立单打统造窗心，加进窗心编写单打工具条中的“工具箱”按钮，数据对于象中，单打左角的“？”按钮，从数据核心采用“报警指示”变量.动画连交中，单打“弥补颜色”，左边出现，“”按钮单打“”按钮，出现如下对于话框“属性树立”页中，弥补颜色：红色；“弥补颜色”页中，分段面0对于应颜色：红色；分段面1对于应颜色：浅绿色.睹图，单打“确认”按钮完毕.“停止指示”创造要领共上，属性树立如下：■弥补颜色：红色；■表黑式：停止指示；■分段面对于应颜色：??红色；分段面对于应颜色：红色.“运止指示”属性树立如下：■弥补颜色：红色；■表黑式：运止指示；分段面对于应颜色：??红色；分段面对于应颜色：绿色.闪烁创造按钮.以开用按钮为例，给以证明：①单打画图工具箱中“”图标，正在窗心中拖出一个大小符合的按钮，单打按钮，出现如下图窗心，属性树立如下：图122②“基原属性”页中,无论是抬起仍旧按下状态，文原皆树立为开用按钮；“抬起功能”属性为字体树立宋体，字体大小树立为小四号，背景颜色树立为浅绿色；“按下功能”为：字体大小树立为小五号，其余共抬起功能.③“支配属性”页中,抬起功能: 数据对于象值支配按1紧0，开用按钮；④其余默认.单打“确认”按钮完毕.⑤“停止按钮”除了变量连交、文原笔墨树立为“停止按钮”，文原颜色为红色的中，其余属性树立共“开用按钮”⑥“退出主画里”按钮属性树立如下：■文原树立：退出主画里；■抬起功能属性：字体树立宋体，字体大小树立为小四号，背景颜色树立为黄色；■抬起功能属性：字体大小树立为小五号，其余共抬起功能；“支配属性”页中，抬起功能：挨开用户窗心采用“欢迎画里”创造按钮。
MCGS组态软件经典教程
MCGS组态软件：
MCGS组态环境：用 户在MCGS组态环境 中完成动画设计、设 备连接、编写控制流 程、编制打印报表等 组态工作，生成组态 结果数据库。
MCGS运行环境：运 行组态结果数据库， 实现现场设备与过程 控制。
Vison MCGS组态软件的整体结构 L e a r n i n g P a r t n e r

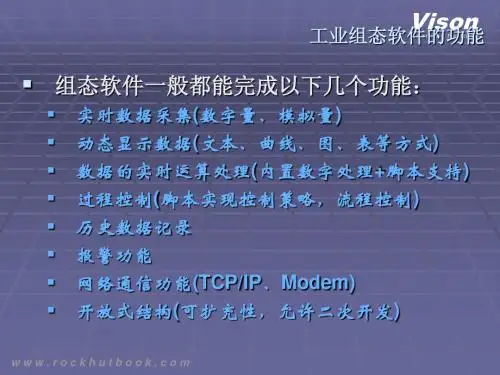

Vison 工业组态软件的功能 L e a r n i n g P a r t n e r
组态软件一般都能完成以下几个功能：
实时数据采集(数字量、模拟量) 动态显示数据(文本、曲线、图、表等方式) 数据的实时运算处理(内置数字处理+脚本支持) 过程控制(脚本实现控制策略，流程控制) 历史数据记录 报警功能 网络通信功能(TCP/IP、Modem) 开放式结构(可扩充性，允许二次开发)
Vison MCGS组态软件实现一个简单的水L e a r位n i n g 控P a r t n制e r
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工Vi程s简on介 L e a r n i n g P a r t n e r
工程简介：
通过一个水位控制系统的组态过程，介绍如何使用MCGS 组态软件。本样例涉及到动画制作、控制流程的编写、模 拟设备的连接、报警输出、报表曲线显示与打印等多项组 态操作。
水位控制系统相关数据：
二个模拟数据（输入通道、模拟量）： 水箱水位（最大值10米）（水位传感器数据采集卡驱动程序） 水罐水位（最大值6米）
系统运行环境：将目标应用程序(用户的组态结 果)装入计算机内存并投入实时运行，完成对生 产设备及过程的控制。一般在现场使用。
MCGS组态软件教程
初级教材前言随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。
MCGS全中文工业自动化控制组态软件（以下简称MCGS工控组态软件或MCGS）为用户建立全新的过程控制系统提供了一整套解决方案。
MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT/2000/Me操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。
本书以一个工程实例对MCGS工控组态软件的特点与功能进行综合性描述。
希望您能通过本书掌握MCGS 工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。
如果本书中的内容有纰漏之处，我们谨向您表示诚挚的歉意，并希望您能与我们联系，促使我们及时更正，更好地为您服务。
在此，我们感谢您对我们工作的支持与信任。
希望您能喜欢我们的软件，它一定会成为您成功的助手。
您的成功是我们最大的满足。
简介培训目的通过一个工程实例使您熟悉MCGS工控组态软件的基本用法与功能，并按照完成工程的一般过程讲述工程实例，使您了解如何通过MCGS工控组态软件完成工程项目。
培训内容动画显示，编制控制策略，输出实时曲线、历史曲线、实时数据、历史数据，报警显示，操作菜单设计，模拟设备连接，工程密码设置，运行测试参考手册《MCGS用户指南》《MCGS参考手册》MCGS多媒体教程MCGS工控组态软件联机帮助其它E-mail：mcgs@网址：目录初级教材 (1)前言 (1)简介 (2)目录 (3)第一讲MCGS组态软件概述 (5)一、什么是MCGS组态软件 (5)二、MCGS组态软件的系统构成 (5)三、MCGS组态软件的功能和特点 (7)四、MCGS组态软件的工作方式 (8)第二讲学习MCGS组态软件 (11)一、MCGS组态软件常用术语 (11)二、MCGS组态软件的操作方式 (13)三、鼠标操作 (15)四、组建新工程的一般过程 (16)第三讲建立一个新工程 (18)一、建立一个新工程 (18)二、设计画面流程 (22)第四讲让动画动起来 (28)一、定义数据变量 (28)二、动画连接 (31)三、模拟设备 (38)四、编写控制流程 (40)第五讲报警显示与报警数据 (44)一、定义报警 (44)二、报警显示 (45)三、报警数据 (46)四、修改报警限值 (48)五、报警动画 (52)第六讲报表输出 (54)一、实时报表 (54)二、历史报表 (56)第七讲曲线显示 (61)一、实时曲线 (61)二、历史趋势 (62)第八讲安全机制 (65)一、操作权限 (65)二、系统权限管理 (66)三、工程加密 (72)第一讲MCGS组态软件概述本讲重点： 了解什么是MCGS组态软件了解MCGS组态软件的系统构成了解MCGS组态软件的功能和特点了解MCGS组态软件面向对象的工作方式一、什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
MCGS教程(讲)
第一讲MCGS组态软件概述本讲重点： 了解什么是MCGS组态软件了解MCGS组态软件的系统构成了解MCGS组态软件的功能和特点了解MCGS组态软件面向对象的工作方式1.1 什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。
使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能全面，维护量小并且具备专业水准的计算机监控系统的开发工作。
MCGS具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。
1.2 MCGS 组态软件的系统构成MCGS 组态软件的整体结构MCGS 5.1软件系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。
运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。
MCGS 组态软件（以下简称MCGS）由“MCGS 组态环境”和“MCGS 运行环境”两个系统组成。
两部分互相独立，又紧密相关。
MCGS组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe支持，其存放于MCGS目录的Program子目录中。
用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。
MCGS通用版组态软件初级教程
11
MCGS 通用版组态软件初级教程
指定名称类型：在窗口的数据变量列表中，用户将系统定义的缺省名称改为用户定义 的名称，并指定类型，在注释栏中输入变量注释文字。本系统中要定义的数据变量如下图 所示，以“液位 1”变量为例。
在基本属性中，对象名称为：液位 1；对象类型为：数值；其它不变。 液位组变量属性设置，在基本属性中，对象名称为：液位组；对象类型为：组对象； 其它不变。在存盘属性中，数据对象值的存盘选中定时存盘，存盘周期设为 5 秒。在组对 象成员中选择“液位 1”，“液位 2”。具体设置如下图：
工程的框架结构
样例工程定义的名称为“水位控制系统.mcg”工程文件，由五大 窗口组成。总共建立了二个用户窗口，四个主菜单，分别作为水 位控制、报警显示、曲线显示、数据显示，构成了样例工程的基 本骨架。
动画图形的制作
水位控制窗口是样例工程首先显示的图形窗口(启动窗口)，是一 幅模拟系统真实工作流程并实施监控操作的动画窗口。包括：
MCGS 通用版组态软件初级教程
第一讲 建立一个新工程
本节重点：� 了解如何建立一个新工程 � 会灵活应用工具箱，特别是对象元件库管理制作画面
1.1 建立一个新工程
工程简介
通过一个水位控制系统的组态过程，介绍如何应用 MCGS 组态软件完成一个工程。通 过本讲及后续几讲学习，您将会应用 MCGS 组态软件建立一个比较简单的水位控制系统。 本样例工程中涉及到动画制作、控制流程的编写、模拟设备的连接、报警输出、报表曲线 显示与打印等多项组态操作。
7
MCGS 通用版组态软件初级教程
钮，设定文字框的背景颜色（设为无填充色）；按 （线色） 按钮改变文字框的边线颜色（设为没有边线）。设定的结果是， 不显示框图，只显示文字。 设定文字的颜色：按 （字符字体）按钮改变文字字体和大小。 按 （字符颜色）按钮，改变文字颜色（为蓝色）。
MCGS组态软件经典教程详解
编 写 程 序 调 试 工 程
连 接 设 备 驱 动 程 序
工 程 完 工 综 合 测 试
MCGS组态软件实现一个简单的水位控制
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工程简介 工程简介：
• 通过一个水位控制系统的组态过程，介绍如何使用MCGS 组态软件。本样例涉及到动画制作、控制流程的编写、模 拟设备的连接、报警输出、报表曲线显示与打印等多项组 态操作。
水位控制系统相关数据：
• 二个模拟数据（输入通道、模拟量）：
水箱水位（最大值10米）（水位传感器数据采集卡驱动程序） 水罐水位（最大值6米）
如何对工程运行流程实施有效控制
• MCGS开辟了专用的“运行策略”窗口，建立用户运行策 略。
用MCGS组态软件组建新工程的一般过程
工 程 项 目 系 统 分 析
工 程 立 项 搭 建 框 架
设 计 菜 单 基 本 体 系
制 作 动 画 显 示 画 面
编 写 控 制 流 程 程 序
完 善 菜 单 按 钮 功 能
• 三个开关数据（输入/输出通道，数字量）：
水泵（开关I/O卡驱动程序） 调节阀 出水阀
MCGS组态软件实现一个简单的水位控制
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工业组态软件的功能
• • • • • • • •
组态软件一般都能完成以下几个功能：
实时数据采集(数字量、模拟量) 动态显示数据(文本、曲线、图、表等方式) 数据的实时运算处理(内置数字处理+脚本支持) 过程控制(脚本实现控制策略，流程控制) 历史数据记录 报警功能 网络通信功能(TCP/IP、Modem) 开放式结构(可扩充性，允许二次开发)
MCGS组态软件触摸屏简单使用步骤
MCGS组态软件触摸屏简单使用步骤本教程旨在制作TPC7062KS型号触摸屏简单控制按钮和输出指示1、软件安装找到对应的文件夹，运行里面的，全部默认设定，直至完成，插上TPC7062KS 的USB下载线，自动安装驱动程序。
将触摸屏和PLC相连接，在YL-235A中，触摸屏通过COM口直接与PLC的编程口连接，所用的通讯电缆采用PC-PPI电缆，见下图。
2、打开桌面上的，界面如下：点击新建按下确定在实时数据库里，新增对象，双击名字，可进行属性的修改，如下图，我们这里新增5个，分别为启动按钮，停止按钮，运行指示、停止指示、报警指示。
最后完成如下图3、双击设备窗口的设备窗口将双击左边的通用串口父设备和西门子s7-200ppi双击通用串口父设备0，进行属性设置■串口端口号（1～255）设置为： 0 - COM1；■通讯波特率设置为：6-9600；■数据位位数设置为：0-8；■停止位位数设置为：0-１；■数据校验方式设置为：2–偶校验；■其它设置为默认。
双击“西门子_S7200PPI”，进入设备编辑窗口，如下见图。
默认右窗口自动生产通道名称—,可以单击“删除全部通道”按钮给以删除。
接下进行变量的连接，这里以“启动按钮”变量进行连为例说明。
①单击“增加设备通道”按钮，出现下图所示窗口。
参数设置如下：■通道类型： M寄存器；■数据类型：通道的第00位■通道地址：1；■通道个数：2；■读写方式：读写。
②单击“确认”按钮，完成基本属性设置。
③双击“只读”通道对应的连接变量，从数据中心选择变量：“启动按钮”。
用同样的方法，增加其它通道，连接变量，如图，完成单击“确认”按钮。
关掉窗口，保存。
在用户窗口里新建两个窗口，在窗口属性里分别命名为欢迎界面和控制窗口，可以修改背景颜色。
双击新建的窗口，进行编辑点击工具箱中的，进行标签制作双击制作完成的标签，执行属性设置。
单击工具条中的“工具箱”按钮，打开绘图工具箱。
在窗口上拉出一片区域额，选中，加载位图。
MCGS组态软件学习初级课程
MCGS 全中文工控组态软件初级教材 i 4i
三、报警数据 ..................................................................................................... 44 四、修改报警限值 ............................................................................................. 46 五、报警动画 ..................................................................................................... 50 第六讲 报表输出 ..................................................................................................... 52 一、实时报表 ..................................................................................................... 52 二、历史报表 ..................................................................................................... 54 第七讲 曲线显示 ..................................................................................................... 59 一、实时曲线 ..................................................................................................... 59 二、历史趋势 ..................................................................................................... 60 第八讲 安全机制 ..................................................................................................... 63 一、操作权限 ..................................................................................................... 63 二、系统权限管理 ............................................................................................. 63 三、工程加密 ................................................................................................ 70
MCGS教程
第一讲
MCGS 组态软件概述
本讲重点：� 了解什么是 MCGS 组态软件 � 了解 MCGS 组态软件的系统构成 � 了解 MCGS 组态软件的功能和特点 � 了解 MCGS 组态软件面向对象的工作方式
1.1 什么是 MCGS 组态软件
MCGS(Monitor and Control Generated System)是一套基于 Windows 平台的， 用于快速构造和生 成上位机监控系统的组态软件系统，可运行于 Microsoft Windows 95/98/Me/NT/2000 等操作系统。 MCGS 为用户提供了解决实际工程问题的完整方案和开发平台， 能够完成现场数据采集、 实时和 历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功 能。 使用 MCGS， 用户无须具备计算机编程的知识， 就可以在短时间内轻而易举地完成一个运行稳定， 功能全面，维护量小并且具备专业水准的计算机监控系统的开发工作。 MCGS 具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石 油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化 、 航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。
MCGS 初级教程 i5i
� 强大的网络功能，支持TCP/IP、Modem、485/422/232，以及各种无线网络和无线电台等多种网络 体系结构。 � 良好的可扩充性，可通过OPC、DDE、ODBC、ActiveX等机制，方便地扩展MCGS 5.1组态软件 的功能，并与其他组态软件、 MIS系统或自行开发的软件进行连接。 � 提供了WWW浏览功能，能够方便地实现生产现场控制与企业管理的集成。在整个企业范围内， 只使用IE浏览器就可以在任意一台计算机上方便地浏览与生产现场一致的动画画面，实时和历史 的生产信息，包括历史趋势，生产报表等等，并提供完善的用户权限控制
MCGS组态软件教程
i 1i

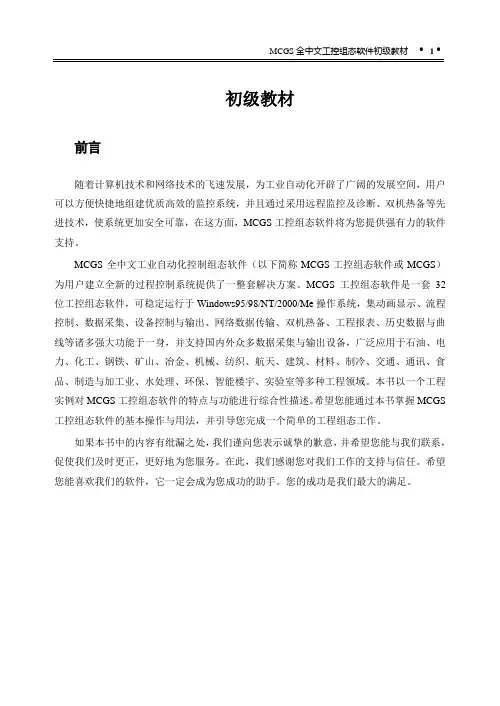

初级教材
前言
随着计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户 可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先 进技术，使系统更加安全可靠，在这方面，MCGS 工控组态软件将为您提供强有力的软件 支持。 MCGS 全中文工业自动化控制组态软件（以下简称 MCGS 工控组态软件或 MCGS ） 为用户建立全新的过程控制系统提供了一整套解决方案。MCGS 工控组态软件是一套 32 位工控组态软件，可稳定运行于 Windows95/98/NT/2000/Me 操作系统，集动画显示、流程 控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、历史数据与曲 线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备，广泛应用于石油、电 力、化工、钢铁、矿山、冶金、机械、纺织、航天、建筑、材料、制冷、交通、通讯、食 品、制造与加工业、水处理、环保、智能楼宇、实验室等多种工程领域。本书以一个工程 实例对 MCGS 工控组态软件的特点与功能进行综合性描述。 希望您能通过本书掌握 MCGS 工控组态软件的基本操作与用法，并引导您完成一个简单的工程组态工作。 如果本书中的内容有纰漏之处， 我们谨向您表示诚挚的歉意， 并希望您能与我们联系， 促使我们及时更正，更好地为您服务。在此，我们感谢您对我们工作的支持与信任。希望 您能喜欢我们的软件，它一定会成为您成功的助手。您的成功是我们最大的满足。
一、什么是 MCGS 组态软件......................................................................5 二、MCGS 组态软件的系统构成............................................................... 5 三、MCGS 组态软件的功能和特点............................................................ 7 四、MCGS 组态软件的工作方式............................................................... 8 第二讲 学习 MCGS 组态软件......................................................................... 10 一、MCGS 组态软件常用术语................................................................. 10 二、MCGS 组态软件的操作方式..............................................................12 三、鼠标操作.......................................................................................... 14 四、组建新工程的一般过程..................................................................... 15 第三讲 建立一个新工程............................................................................... 17
MCGS初级教程
第一讲MCGS组态软件概述本讲重点：1了解什么是MCGS组态软件1了解MCGS组态软件的系统构成1了解MCGS组态软件的功能和特点1了解MCGS组态软件面向对象的工作方式1.1 什么是MCGS组态软件MCGS(Monitor and Control Generated System)是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000等操作系统。
MCGS为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。
使用MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能全面，维护量小并且具备专业水准的计算机监控系统的开发工作。
MCGS具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农业自动化、航空航天等领域，经过各种现场的长期实际运行，系统稳定可靠。
1.2 MCGS组态软件的系统构成MCGS组态软件的整体结构MCGS 5.1软件系统包括组态环境和运行环境两个部分。
组态环境相当于一套完整的工具软件，帮助用户设计和构造自己的应用系统。
运行环境则按照组态环境中构造的组态工程，以用户指定的方式运行，并进行各种处理，完成用户组态设计的目标和功能。
MCGS 组态软件（以下简称MCGS ）由“MCGS 组态环境”和“MCGS 运行环境”两个系统组成。
两部分互相独立，又紧密相关。
MCGS 组态环境是生成用户应用系统的工作环境，由可执行程序McgsSet.exe 支持，其存放于MCGS 目录的Program 子目录中。
用户在MCGS 组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg 的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程” 。
MCGS组态软件教程
MCGS组态软件教程第一章：MCGS软件介绍（200字）1.1MCGS软件概述MCGS是一种基于Windows操作系统的集成开发环境，用于图形化创建和编写人机界面。
它提供了丰富的图形组件和脚本编程功能，可以实现各种工业自动化任务。
1.2MCGS软件特点MCGS软件具有友好的操作界面、强大的功能和良好的扩展性。
它支持多种通信协议，可以方便地与各种设备进行数据交互。
此外，MCGS还提供了丰富的图形组件库，可以灵活地设计人机界面。
第二章：MCGS软件安装与配置（200字）2.1MCGS软件安装2.2MCGS软件配置打开MCGS软件后，可以看到一个空白的界面。
点击“配置”按钮，在弹出的配置对话框中进行配置。
配置项包括通信协议、设备地址等。
根据实际情况进行配置，并保存设置。
第三章：MCGS软件界面介绍（200字）3.1主界面3.2工程浏览器工程浏览器显示了当前工程的文件夹和文件结构。
可以在其中创建和管理页面、组态和脚本文件。
3.3画布3.4属性窗口属性窗口显示了当前选中组件的属性。
可以在属性窗口中修改组件的大小、位置、样式等属性。
第四章：MCGS软件基本操作（200字）4.1创建页面在工程浏览器中右键点击“页面”文件夹，选择“新建页面”，即可创建一个新页面。
可以根据需要设置页面的尺寸和背景颜色。
4.2添加组件从工程浏览器中拖拽组件到画布上，即可添加组件。
可以选择按钮、图表、文本框等组件，也可以通过脚本添加自定义组件。
4.4组件交互可以通过脚本编程实现组件的交互。
例如，点击一个按钮后，可以触发一些动作或跳转到另一个页面。
第五章：MCGS软件高级功能（200字）5.1数据通信MCGS软件支持多种通信协议，可以方便地与各种设备进行数据交互。
可以通过配置设备地址和通信协议，实现数据的读取和写入。
5.2图形绘制MCGS软件提供了丰富的图形绘制功能，可以绘制直线、矩形、圆形等图形。
可以根据需要设置线条颜色、填充颜色等属性。
MCGS组态软件经典教程
MCGS组态软件经典教程MCGS是一种常用的组态软件，主要用于控制系统的监视和人机界面设计。
以下是MCGS组态软件经典教程。
第一步：界面设计界面设计是MCGS组态软件中最基本的任务之一、首先，打开MCGS软件并选择新建项目。
然后，选择一个适合的屏幕尺寸来创建一个主工作区。
应根据项目的需求和机器的大小来选择屏幕尺寸。
第二步：数据采集数据采集是MCGS组态软件另一个重要的任务之一、数据采集是指将实时数据从控制系统中读取并显示在屏幕上。
为了实现数据采集，首先需要创建数据变量。
可以通过定义变量名、数据类型和初始值来创建变量。
然后，可以通过设置数据源来将变量与控制系统中的数据点相关联。
可以通过设置数据源的地址和通信协议来与控制系统进行通信。
一旦数据源设置完成，MCGS软件将会自动从控制系统中读取数据，并将其显示在屏幕上。
第三步：图表和趋势分析图表和趋势分析是MCGS组态软件中常用的功能之一、图表可以用于显示实时数据的变化趋势，如温度、压力等。
趋势分析可以用于显示这些数据的历史记录，以便进行数据分析和故障排查。
要创建图表，首先需要选择一个合适的图表类型，如折线图、饼图等。
然后，可以将要显示的数据与图表相关联。
可以通过设置数据源和数据点来将数据与图表相关联。
一旦图表设置完成，MCGS软件将会自动更新图表中的数据，并将其显示在屏幕上。
第四步：报警和事件记录报警和事件记录是MCGS组态软件中另一个重要的功能。
报警可以用于监测系统中的异常情况，并及时向操作员发出警报。
事件记录可以用于记录系统中发生的事件和操作，以便进行后续分析和故障排查。
要设置报警，首先需要定义一个或多个报警条件。
可以根据变量的值、状态或其他条件来定义报警。
然后，可以将报警与相应的操作进行关联，如显示警报提示、发出声音等。
一旦报警设置完成，MCGS软件将会自动检测系统中的异常情况，并及时向操作员发出警报。
要设置事件记录，首先需要选择要记录的事件类型，如变量值的变化、操作的发生等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MCGS开辟了专用的“运行策略”窗口，建立用户运行策略。
用MCGS组态软件组建新工程的一般过程
工 程 项 目 系 统 分 析
工 程 立 项 搭 建 框 架
设 计 菜 单 基 本 体 系
制 作 动 画 显 示 画 面
编 写 控 制 流 程 程 序
完 善 菜 单 按 钮 功 能
通过一个水位控制系统的组态过程，介绍如何使用MCGS组态 软件。本样例涉及到动画制作、控制流程的编写、模拟设备 的连接、报警输出、报表曲线显示与打印等多项组态操作。
水位控制系统相关数据：
二个模拟数据（输入通道、模拟量）：
• 水箱水位（最大值10米）（水位传感器数据采集卡驱动程序） • 水罐水位（最大值6米）源自流程画面演示
新建一个用户窗口“水位控制”
• 在窗口的基本属性中设定窗口名称、窗口标题、窗口背景、窗口位置 等属性。 请与此编号保
持一致！
对“水位控制”窗口进行动画组态
• • • • • • • •
添加文本“水位控制系统演示工程” 水箱---选取“储藏罐”中的罐17 水罐---选取“储藏罐”中的罐53 调节阀---选取“阀”中的阀58 出水阀---选取“阀”中的阀43 泵---选取“泵”中的泵38 添加流动块（块的颜色为蓝色、填充色为灰色、边界色为黑色） 添加各设备的文字标签
MCGS组态环境的五大组成部分
MCGS组态环境
主控窗口
设备窗口
用户窗口
实时数据库
运行策略
菜单设计 设置工程属性 设定存盘结构
添加工程设备 连接设备变量 注册设备驱动
创建动画显示 设置报警窗口 人机交互界面
定义数据变量 定义中间变量
编写控制流程 使用功能构件
MCGS组态软件的工作方式
MCGS如何与设备进行通讯
演示
新建一个工程并另存为“水位控制系统”
练习
注意：路径中不要包含空格， 错误：C:\Documents and Settings\Administrator\桌面\水位控制系统.mcg 正确：d:\水位控制系统\水位控制系统.mcg
MCGS组态软件实现一个简单的水位控制
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
MCGS组态软件经典教程
工业组态软件的结构
组态软件一般都由两部分组成：
系统开发环境(或称组态环境)：用户在组态环境中完成动画设计、设备连接、编写 控制流程、编制打印报表等全部组态工作，组态结果保存在实时数据库中，一般在 办公室就可完成。 系统运行环境：将目标应用程序(用户的组态结果)装入计算机内存并投入实时运行， 完成对生产设备及过程的控制。一般在现场使用。 系统开发环境和系统运行环境之间的联系纽带是实时数据库。
注释
控制水泵“启动”、“停止”的变量 控制调节阀“打开”、“关闭”的变量 控制出水阀“打开”、“关闭”的变量 水箱的水位高度，用来控制水箱水位的变化 水罐的水位高度，用来控制水罐水位的变化 用于历史数据、历史曲线、报表输出等功能构件 用来在运行环境下设定水箱的上限报警值
工业组态软件的结构
类似于编程
类似于 解释运行
类似于源代码
类似于编程
工业组态软件在不同行业中的应用
使用方便，用户无须具备计算机编程的知识使用。 操作简便、可视性好、可维护性强、高性能、高可靠性，已 成功应用于石油化工、钢铁行业、电力系统、水处理、环境 监测、机械制造、交通运输、能源原材料、农业自动化、航 空航天等领域，经过各种现场的长期实际运行，系统稳定可 靠。 查看不同应用(参考MCGS Sample)。
MCGS通过设备驱动程序与外部设备进行数据交换。包括数据 采集和发送设备指令。每个驱动程序独占一个线程，达到互 不干扰的目的。
MCGS如何产生动画效果
MCGS为每一种基本图形元素定义了不同的动画属性，如：一 个长方形的动画属性有可见度，大小变化，水平移动等，每 一种动画属性都会产生一定的动画效果。所谓动画属性，实 际上是反映图形大小、颜色、位置、可见度、闪烁性等状态 的特征参数。
MCGS组态软件的整体结构
MCGS组态软件：
MCGS组态环境：用户在 MCGS组态环境中完成动画 设计、设备连接、编写控 制流程、编制打印报表等 组态工作，生成组态结果 数据库。 MCGS运行环境：运行组态 结果数据库，实现现场设 备与过程控制。
类似于 编程
类似于 解释运行
类似于 源代码 编程
编 写 程 序 调 试 工 程
连 接 设 备 驱 动 程 序
工 程 完 工 综 合 测 试
MCGS组态软件实现一个简单的水位控制
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工程简介
工程简介：
三个开关数据（输入/输出通道，数字量）：
• 水泵（开关I/O卡驱动程序） • 调节阀 • 出水阀
MCGS组态软件实现一个简单的水位控制
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
工程建立
MCGS全中文工控组态软件介绍
MCGS 组 态 软 件 由 北 京 昆 仑 通 态 自 动 化 软 件 科 技 有 限 公 司 () 出品。分通用版、网络版和嵌入 版。 MCGS(Monitor and Control General System) 基于 Windows 平台。 MCGS能够完成现场数据采集、实时和历史数据处理、报警和 安全机制、流程控制、动画显示、趋势曲线和报表输出以及 企业监控网络等功能。 当前最高版本是 V6.2 ，可在公司网站上下载到 30 分钟学习版 和相关学习资料。
练习
MCGS组态软件实现一个简单的水位控制
工程简介 工程建立 流程画面 定义数据对象 动画连接 设备连接 流程控制 报警显示 报表输出 显示曲线 安全机制
定义数据对象
变量名称
水泵 调节阀 出水阀 水箱水位 水罐水位 水位组 水箱水位上限
类型
开关型 开关型 开关型 数值型 数值型 组对象 数值型
