开关插座安装施工工艺标准
电源开关、插座安装施工工艺
电源开关、插座安装施工工艺
1. 引言
电源开关和插座是现代建筑中必不可少的电气设施。
正确的安装施工工艺能够确保这些设备的正常运行和使用安全。
2. 工艺步骤
以下是电源开关和插座的安装施工工艺步骤：
2.1 规划与准备
在进行安装施工之前，需要进行规划与准备工作，包括：
- 确定需要安装的电源开关和插座的数量和位置。
- 联系供应商购买所需的电源开关和插座设备。
- 准备必要的工具和材料，如电缆、导线、接线端子等。
2.2 布线和安装定位盒
根据规划确定的位置，进行电源开关和插座的布线和安装定位盒的工作，具体包括：
- 使用合适的工具在墙壁上开孔，安装定位盒。
- 按照规定的走线方式进行电缆和导线的布线，确保走向合理、美观。
- 将电缆和导线连接到定位盒内，确保连接牢固。
2.3 连接与安装设备
连接与安装设备是安装施工的核心环节，包括：
- 根据电路连接原理图，将电缆和导线连接到电源开关和插座上。
- 使用绝缘工具进行电线的绝缘处理，确保使用安全。
- 将安装好的电源开关和插座固定到定位盒上，确保稳固。
2.4 安全测试和调试
安装完成后，需要进行安全测试和调试工作，以确保设备正常
运行和使用安全，具体包括：
- 使用合适的测试工具进行电压、电流的检测。
- 测试各个开关和插座的功能是否正常。
- 全面检查安装后的设备和线路，确保没有安全隐患。
3. 结论
电源开关和插座的安装施工工艺是一个繁琐而重要的过程，需要合理规划、认真执行。
正确的安装施工能够确保设备的正常运行和使用安全，为现代建筑提供便利和保障。
插座安装规范
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
开关插座安装工程施工工艺标准
开关插座安装工程施工工艺标准The following text is amended on 12 November 2020.第五章主要分项工程施工方案和技术措施六、开关、插座安装工程施工工艺标准1、适用范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2、施工准备（1）材料要求：（A）各型开关：规格型号必须符合设计要求，并有产品合格证。
（B）各型插座：规格型号必须符合设计要求，并有产品合格证。
（C）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
（2）主要机具：（A）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
（B）手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
（3）作业条件：（A）各种管路、盒子已经敷设完毕。
盒子收口平整。
（B）线路的导线已穿完，并已做完绝缘摇测。
（C）墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺（1）工艺流程：（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
（3）结线：A、一般结线规定：（A）开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
电器，灯具的相线应经开关控制。
多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
（B）插座接线：单相三孔及三相交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。
（4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。
如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
A、开关、插座安装：（A）一般安装规定：开关安装规定：距门口为150～200mm；且拉线的出口应向下。
插座安装规范
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
开关插座安装工艺
开关插座安装工艺
1、安装前清理
应将盒内异物、积尘除去，铁管管口应戴上护口，再进行导线接头和与开关、插座连接，开关、插座的接线应有明显的标识，相线用黄、绿、红色表示，单相负荷开关的二次线也可专用红色表示，零线用淡蓝色，保护线用黄绿相间色表示等，如不用颜色表示，也可用端子牌以符号或文字标注。
2、导线预留长度
盒内导线应有足够的预留长度。
在开关、插座上压接的导线预留长度从墙面算起，不应少于100mm o
3、安装
1）如插座与邻近插座的导线需要在盒分支，应采用导线接头的方法，不应将根分支导线共同压接在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路。
2）开关、插座的导线压接螺丝，每只宜接一根导线，最多不得超过两根导线。
在压接一根导线时，如接线孔孔过大，不易压牢，可以将导线线芯折回并在一起，再插入接线孔内，以增加螺丝的压接面积。
如果采用导线挪环，压接环直径的大小应以螺丝帽压接牢固为准，被压接的线芯长度，应不小于圆环周长的3/4o
3 ）装开关、插座应固定在底台上，底台要固定在暗埋盒上。
圆形底台可用直
径75mm或100mm的方形底台，可根据需要采用双联或三联等。
底台安装固定均不得少于2个螺钉。
面板开关均直接固定在暗设盒上。
固定用的螺钉必须用镀操或镀锌的。
4 ）开关、插座安装在墙面上要平贴，端正周边不得缺灰，有洞或有壁纸,涂料的毛边、毛茬。
(整理)插座安装规范标准
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20021、围本施工工艺标准适用于室电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
电气开关、插座安装施工技术标准
电气开关、插座安装施工技术标准1一般规定1.1 本施工工艺标准适用于电气照明工程的开关、插座安装。
1.2 开关、插座安装在木结构内，应注意做好防火办理。
1.3 开关、插座的接线端子之间电气绝缘电阻不小于5ΜΩ，塑料面板应进行现场阻燃试验。
1.4 为了安全和使用方便，任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装设开关、插座。
1.5 多尘润湿场所和户外应采用防水型开关、插座或加装保护箱。
在易燃、易爆和特别润湿的场所，开关、插座应分别采用防爆型、密闭型或移位到安全场所安装。
1.6 安装的开关、插座面板应紧贴墙面，四周无缝隙，安装牢固，表面圆滑整齐、无碎裂、划伤，装修帽齐全。
1.7 交流开关、插座与弱电信号的开关、插座之间以及各种开关、插座与暖气片、燃气管道之间均应有0.3m 以上的安全距离。
1.8 当交流、直流或不相同电压等级的插座安装在同一场所时，应有明显的差异，且必定选择不相同结构、不相同规格和不能够互换的插座；配套的插头应按交流、直流或不相同电压等级差异使用。
2施工准备2.1 资料要求2.1.1 同一建筑物、修筑物的开关、插座应采用同一系列的产品，各种开关、插座的规格、型号必定吻合设计要求，并应有质量证明文件、产品合格证、“CCC”认证标志和认证证书。
2.1.2 开关、插座、接线盒无碎裂，应拥有足够强度，表面平展圆滑，无弯翘变形等现象。
2.1.3 进口的电工产品和设备等应有商检证明(国家认证委员会宣告的逼迫性认证 [CCC] 产品除外 )、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。
2.2 主要机具设备红铅笔、卷尺、水平尺、线坠、绝缘手套、电工常用工具等。
2.3 作业条件2.3.1 各种管路、盒子己经敷设达成，损坏的盒子己换掉。
2.3.2 电气线盒四周已用高强度水泥砂浆维修平齐，内口方正。
2.3.3 线路的导线已穿完，并己对各支路达成绝缘摇测。
开关插座面板施工方法及施工工艺
开关插座面板施工方法及施工工艺1.规划：在进行开关插座面板的施工之前，需要对布线的位置和开关插座的数量进行规划。
在规划时要考虑家居设计和布线的安全合理性，并与业主进行沟通确认。
2.准备材料：准备开关插座、面板、面板盒、导线、工具箱等所需材料和工具。
确保材料的品质符合国家标准，并根据设计要求选购合适的规格和型号。
3.布线：在进行布线前，首先需要确定开关、插座和照明的位置，根据设计图纸或现场实际需求进行定位标记。
然后按照规划好的位置进行电缆管道或隐蔽布线，保证线路的美观和安全。
隐蔽布线施工工艺：(1) 打墙槽：根据设计要求和标记，在墙壁上开槽，一般深度为20mm，宽度为40-50mm，槽内角度开圆弧，墙面平整度要求达到国家标准。
(2)铺设电缆：将电缆放入槽内并与配管连接，保留足够的电缆长度，避免拉力过大导致电缆短路或损坏。
(3)固定电缆：使用电缆固定器将电缆固定在槽内，保证电缆平整、整齐、固定可靠。
(4)封槽：使用石膏板、水泥或壁纸等材料对墙板槽口进行封闭，封闭后要保持墙面平整、美观。
4.安装面板：在墙体布线完成后，根据开关插座的类型和数量在合适的位置安装面板盒。
注意安装时要保持水平、垂直，并使用水平仪进行调整。
然后将开关插座安装到面板盒中，确保插座与面板紧密连接。
5.连接导线：根据电路连接要求，将导线连接到开关和插座上。
在连接导线时要保持导线端部的铜线整齐、齐平，与开关和插座的接线端适当地剥去绝缘外皮，扭紧、固定连接。
6.测试和验收：安装完成后，需要进行电器设备的测试和验收。
首先打开开关，测试插座是否正常供电。
然后使用电压表、电流表等仪器进行电路的测试，确保线路连接正确、电流稳定、不漏电等。
注意事项：-在施工过程中要严格按照电气安装规范进行施工，不得擅自修改电路和线路布置。
-布线时要进行良好的防护，避免电缆损坏或短路。
-安装面板时要保持墙面整洁、平整，面板安装牢固。
-在连接导线时要注意导线的规格和颜色，保证连接正确、可靠。
开关插座施工工艺
开关插座施工工艺1 工艺流程接线盒检查清理→接线→安装→通电试验2 操作工艺(1) 接线盒检查清理将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。
清理时注意检查有无接线盒预埋安装位置错位(即螺丝安装孔错位90°)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整.如接线盒埋入较深，超过1。
5cm时,应加装套盒。
(2) 接线1) 先将盒内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度,以刚好能完全插入接线孔的长度为宜。
2) 对于多联开关需分支连接的应采用安全型压接帽压接分支。
3) 应注意区分相线、零线及保护地线，不得混乱。
4）开关、插座的相线应经开关关断.5) 插座接线：a。
单相两孔插座有横状和竖装两种，如图14.3.2-1所示.横状时,面对插座的右极接相线,左极接零线；竖装时，面对插座的上极接相线，下极接零线。
安装时应注意插座内的接线标识.图14.3.2-1b。
单相三孔及三相四孔插座接线如图14.3。
2-2所示。
图14。
3.2-2(3) 安装开关、插座按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推人,对正安装孔,用镀锌机螺丝固定牢固。
固定时使面板端正，与墙面平齐。
对附在面板上的安装孔装饰帽应事先取下备用,在面板安装调整完毕后再盖上，以免多次拆卸划损面板。
安装在室外的开关、插座应为防水型，面板与墙面之间应有防水措施。
安装在装饰材料（木装饰或软包等）上的开关、插座与装饰材料间设置隔热阻燃制品如石棉布等.(4) 通电试验开关、插座安装完毕后，且各条支路的绝缘电阻摇测合格后,方允许通电试运行。
通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，吊扇的转向、运行声音及调速开关是否正常，如发现问题必须先断电,然后查找原因进行修复.3 质量标准主控项目（1) 当交流、直流或不同电压等级的插座安装在同一场合时,应有明显的区别、且必须选择不同结构、不同规格和不能互换的插座;配套的插头应按交流、直流或不同电压等级区别使用。
插座安装施工工艺标准
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
电器开关、插座安装施工工艺
电器开关、插座安装施工工艺1. 确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。
考虑使用方便和安全性，合理安排位置。
确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。
考虑使用方便和安全性，合理安排位置。
2. 施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。
施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。
3. 预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。
线管应嵌入到墙壁中，保持平整，并注意防水防潮。
预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。
线管应嵌入到墙壁中，保持平整，并注意防水防潮。
4. 安装开关：将开关安装到预留位置，并根据需要连接电线。
根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。
安装开关：将开关安装到预留位置，并根据需要连接电线。
根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。
5. 安装插座：将插座安装到预留位置，并将电线连接到插座上。
插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。
安装插座：将插座安装到预留位置，并将电线连接到插座上。
插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。
6. 接线盒连接：根据需要，使用接线盒连接多组电线。
确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。
接线盒连接：根据需要，使用接线盒连接多组电线。
确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。
7. 安全测试：完成安装后，进行安全测试。
使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。
同时，检查是否有漏电等安全隐患。
安全测试：完成安装后，进行安全测试。
使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。
同时，检查是否有漏电等安全隐患。
8. 整理和修饰：修整好电线的长度，确保整体布线整洁美观。
开关插座安装施工工艺
开关插座安装施工工艺
一、引言
开关插座作为日常生活中必不可少的电器装置，其安装施工工艺的准确与否，直接关系到家庭电力设备的正常使用和用户的生活质量。
本文将详细介绍开关插座的安装施工工艺，包括前期准备工作、材料选购、电路布线、安装步骤及注意事项等方面。
二、前期准备工作
1. 工具准备：扎丝刀、电钻、电锤、压线钳、螺丝刀、螺丝批等。
2. 建材准备：开关插座、导线、插座盒、开关面板、线管、螺丝等。
三、材料选购
1. 开关插座：选择正规品牌、合格产品，确保质量可靠、安全耐用。
2. 导线：选择规格合适、绝缘性能良好的导线，如BV线或RV 线等。
3. 插座盒：选择质量好、外观美观的插座盒，材质可选塑料或金属盒。
4. 开关面板：选用符合个人喜好、材质坚固、防火、耐磨损的开关面板。
四、电路布线
1. 确定插座的位置：根据家庭电器的布局及用电需求确定插座的位置，要考虑家具摆放、电器使用等因素。
2. 导线敷设：根据插座位置，利用线管进行导线敷设，保证导线安全可靠，并做好隐蔽工作。
3. 布线连接：根据插座的电气特性，正确连接导线和插座，确保接线牢固、接触良好。
4. 保护措施：对于易受潮或受损的电线，应采取保护措施，如使用绝缘胶带进行包裹等。
五、安装步骤
1. 定位开关插座位置：根据电路布线图进行定位，用标线铅笔或胶带标识出插座位置。
(整理)插座安装规范
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺工艺流程：清理——接线——安装清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.和图.2所示。
图3.3.1.插座横装示意图图3.3.1.2..插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.和图.保护接地线注意应接在上方。
图3.3.1.单相三孔插座示意图图3.3.1.三相四孔插座示意图c交、直流或不同电压的插座安装在同一场所时，应有尽有明显区别，且其插头与插座配套，均不能互相代用。
开关插座灯具安装施工方法及工艺流程
开关插座灯具安装施工方法及工艺流程一、工艺流程1.施工前准备首先，需要对施工区域进行测量和布线规划。
根据实际需要，确定开关、插座和灯具的数量和位置，并编制详细的布线图纸。
同时，准备好所需的工具和材料，如螺丝刀、电钳、绝缘胶带、电线、开关、插座、灯座等。
2.线槽安装根据布线图纸的要求，在墙壁上划线并用电钻打孔，然后安装线槽。
线槽要与墙壁平整并固定好，确保线路可以顺利通过。
3.接线盒安装根据布线图纸的指示，在合适的位置打孔并安装接线盒，应确保接线盒与墙面平齐，并用螺丝固定好。
在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。
4.开关插座安装根据布线图纸的要求，连接好电线与开关插座。
首先，使用电钳剥去电线末端的绝缘层，然后按照开关插座的接线顺序进行连接。
连接完成后，用绝缘胶带将接线部分进行包扎，确保安全可靠。
5.灯具安装根据布线图纸的指示，安装好灯具。
首先，连接好灯具的电线，再将灯具固定在预定位置上。
安装完成后，将电线从灯座中引入接线盒内，并进行接线。
6.安全检查在施工完成后，需要对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。
同时，还需检查开关、插座和灯具的工作情况，确保正常使用。
7.结束清理施工结束后，对施工现场进行清理，清除掉施工过程中产生的垃圾和杂物。
确保施工现场的整洁和安全。
二、施工方法1.先进行准备工作：包括测量和布线规划、准备工具和材料等。
2.安装线槽：根据布线图纸，在墙壁上划线并用电钻打孔，然后安装线槽。
3.安装接线盒：根据布线图纸，在合适的位置打孔并安装接线盒，并用螺丝固定好。
在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。
4.安装开关和插座：根据布线图纸的要求，连接好电线与开关插座，然后用绝缘胶带将接线部分进行包扎。
5.安装灯具：根据布线图纸的指示，连接好灯具的电线，然后将灯具固定在预定位置上。
6.进行安全检查：对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。
开关插座安装施工工艺标准
（一）开关插座安装施工工艺标准1、施工准备（1）技术准备（1）熟悉施工图纸；（2）施工前应进行技术交底工作；（3）配备相应的施工质量验收规范。
（2）材料要求（1）各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
（2）各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
（3）其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。
（3）主要机具（1）手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀（“＋”字、“一”字）各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。
（2）电钻、电锤、钻头、人字梯（3）数字式万用表、绝缘摇表（500V）（4）作业条件（1）施工图纸及技术资料齐全。
（2）土建墙面装饰施工应全部结束，门窗齐全。
（4）各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。
（5）线路的导线已穿完毕，并已做好绝缘摇测。
2、施工工艺（1）接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。
清理时注意检查有无接线盒预埋安装位置错位（即螺丝安装孔错位90°）、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。
如接线盒埋入较深，超过1.5cm时，应加装套盒。
（2）接线1）先将盒子内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。
2）对于多联开关需分支连接的应采用安全型压接帽压接分支。
3）应注意区分相线、零线及保护地线，不得混乱。
4）开关、插座的相线应经开关关断。
5）插座接线：单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座上的上级接相线，下极接零线。
安装时应注意插座内的接线标识。
（3）安装开关、插座按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。
插座安装规范

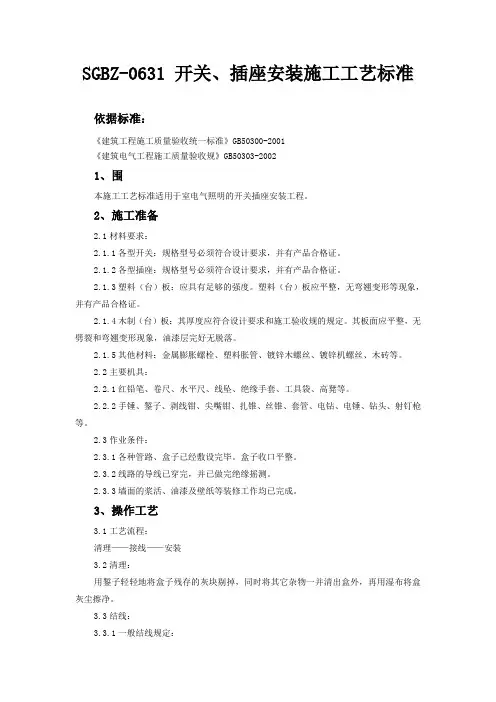

0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》50300-2001《建筑电气工程施工质量验收规范》50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.1插座横装示意图图3.3.1.2.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.1和图3.3.1.2.2保护接地线注意应接在上方。
插座安装规范
（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；
（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；
（h）民用住宅严禁装设床头开关，
（i）明线敷设的开关应安装在不少于15mm厚的木台上。
主要机具：
2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
作业条件：
2.3.1各种管路、盒子已经敷设完毕。盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

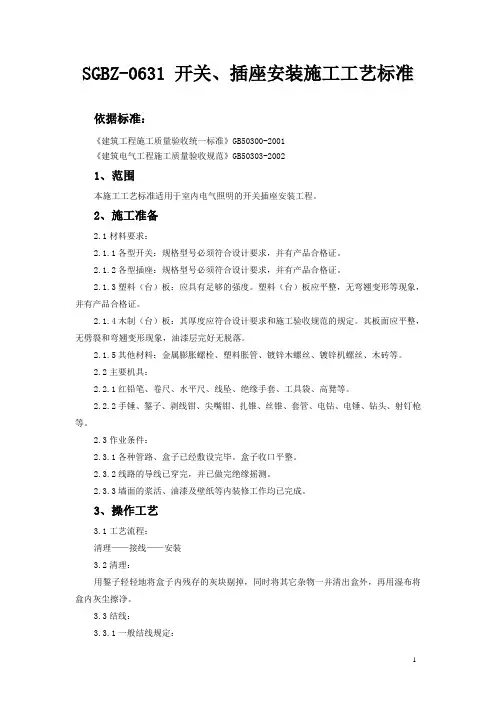

插座安装规范SGBZ-06来自1开关、插座安装施工工艺标准依据标准：
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑电气工程施工质量验收规范》GB50303-2002
1、范围
本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备
材料要求：
2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
4.2.1.吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，紧固：
4.2.1.吊扇接线正确，当运转时扇叶无明显颤动和异常声响。
4.2.1.6壁扇安装应符合下列规定：
4.2.1.壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。固定牢固可靠；
4.2.1.壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。
3.4.2.3开关、插座安装在木结构内，应注意做好防火处理。
开关、插座安装、灯具安装施工工艺
开关、插座安装、灯具安装施工工艺第一节施工准备1. 材料准备：根据设计要求及施工图纸，提前预订开关、插座、灯具所需材料，确保材料质量符合国家标准。
材料包括开关、插座、灯具、电线、电缆、胶粘剂、螺丝等。
2. 主要设备：电钻、螺丝刀、扳手、卷尺、水平尺、墨斗、裁刀等。
3. 作业条件：开关、插座、灯具安装施工前，应确保施工现场安全、整洁。
对基层进行处理，弹出中线，为施工提供基准。
第二节工艺流程基层处理→ 安装开关、插座→ 安装灯具→ 接线→ 检查验收第三节施工工艺1. 基层处理：（1）对基层进行清理，去除灰尘、油污、松动的旧开关、插座等。
（2）对基层进行修补，填补裂缝、孔洞等缺陷。
（3）打磨基层，确保基层平整、光滑。
2. 安装开关、插座：（1）根据设计要求，安装开关、插座，确保开关、插座平整、牢固。
（2）使用胶粘剂固定开关、插座，确保开关、插座与基层结合紧密。
（3）接线：将开关、插座与电线连接，确保接线牢固、无松动。
3. 安装灯具：（1）根据设计要求，安装灯具，确保灯具平整、牢固。
（2）使用螺丝固定灯具，确保灯具与基层结合紧密。
（3）接线：将灯具与电线连接，确保接线牢固、无松动。
4. 接线：（1）按照电路图接线，确保接线正确、无差错。
（2）检查接线是否牢固，无松动现象。
5. 检查验收：（1）对开关、插座、灯具进行全面检查，确保施工质量符合要求。
（2）对施工过程中发现的问题进行整改，直至达到设计要求。
第四节质量标准1. 主控项目：开关、插座、灯具安装施工平整、牢固；开关、插座、灯具与基层结合紧密；接线牢固、无松动。
2. 一般项目：施工过程中，确保施工工具干净、施工环境整洁；灯具表面无损伤、无明显色差。
第五节施工注意事项1. 严格遵守安全操作规程，确保施工人员安全。
2. 施工现场应保持整洁，防止环境污染。
3. 施工过程中，应采取措施降低噪音，减轻对周围环境的影响。
4. 施工废弃物应分类处理，严禁随意丢弃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关插座安装施工工艺标准
1 施工准备
1.1技术准备
（1）熟悉施工图纸；
（2）施工前应进行技术交底工作；
（3）配备相应的施工质量验收规范。
1.2材料要求
（1）各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
（2）各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
（3）其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。
1.3主要机具
（1）手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀（“＋”字、“一”字）各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。
（2）电钻、电锤、钻头、人字梯
（3）数字式万用表、绝缘摇表（500V）
1.4作业条件
（1）施工图纸及技术资料齐全。
（2）土建墙面装饰施工应全部结束，门窗齐全。
（4）各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。
（5）线路的导线已穿完毕，并已做好绝缘摇测。
2 施工工艺
（1）接线盒检查清理
用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。
清理时注意检查有无接线盒预埋安装位置错位（即螺丝安装孔错位90°）、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。
如接线盒埋入较深，超过1.5cm时，应加装套盒。
（2）接线
1）先将盒子内导线留出维修长度后剪除余线，用剥线钳剥出适宜长度，以刚好能完全插入接线孔的长度为宜。
2）对于多联开关需分支连接的应采用安全型压接帽压接分支。
3）应注意区分相线、零线及保护地线，不得混乱。
4）开关、插座的相线应经开关关断。
5）插座接线：单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座上的上级接相线，下极接零线。
安装时应注意插座内的接线标识。
（3）安装开关、插座
按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用镀锌机螺丝固定牢固。
固定时使面板端正，与墙面平齐。
对附在面板上的安装孔装饰帽应事先取下备用，在面板安装调整完毕后再盖上，以免多次拆卸划损面板
安装在室外的开关、插座应为防水型，面板与墙面之间应有防水措施。
安装在装饰材料（木装饰或软包等）上的开关、插座与装饰材料间设置隔热阻燃制品如石棉布等。
（4）通电试验
开关、插座安装完毕后，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。
通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应。
3 质量标准
3.1主控项目
（1）当交流、直流或不同电压等级的插座安装在同一场合时，应有明显的区别、且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。
（2）插座接线应符合下列规定：
1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；
2）单相三孔、三相四孔三相五孔插座的接地（PE）或接零（PEN线）接在上孔，插座的接地端子不应与零线端子连接。
同一场所的三相插座，接线的相序一致。
3）接地（PE）或接零（PEN线）在插座间不应串联连接。
（3）特殊情况下插座安装应符合下列规定：
1）当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。
2）潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。
（4）照明开关安装应符合下列规定：
1）同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；
2）相线经开关控制；民用住宅无软线引至床边的床头开关。
3.2一般项目
（1）插座安装应符合下列规定：
1）当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；
2）暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁。
无碎裂，划伤，装饰帽齐全；
3）车间及实验室的插座安装高度距地面不小于0.3m；特殊场所暗装的插座
不小于0.15m；无特殊要求时，同一室内插座安装高度一致；
4）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
（2）照明开关安装应符合下列规定：
1）开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，开关距地面高度1.3m；拉线开关距地面高度2～3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直朝下。
2）相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的拉线开关的相邻间距不小于20mm。
3）暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、划伤，装饰帽齐全。
4 成品保护
（1）作业时应注意墙面的保护，不得污染。
（2）局部墙面如需修整防止污染开关面板。
（3）安装完毕后有条件的房间应及时上锁，以防丢失。
5 安全环境保护措施
（1）从事起电气安装、电工作业人员必须经有关部门进行安全技术培训，并经考试合格、取得合格证后方可上岗作业。
（2）移动式电动机械和手持电动工具的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定。
（3）移动式梯子宜用于高度在4m以下的短时间内可完成的工作。
梯子使用前应进行检查，并应有专人负责保管、维护及修理。
（4）搁置稳固，与地面的夹角以60°为宜。
梯脚有可靠的防滑措施，顶端与构筑物靠牢。
在松软的地面上使用时，有防陷、防侧倾的措施。
（5）施工现场应保持整洁，垃圾废料应及时清理。
废弃物应按环保要求分类堆放及回收。
6 质量记录
（1）设备材料进货检验记录；
（2）设备材料产品合格证；
（3）安装自检记录；
（4）工序交接确认记录；
（5）电气器具通电安全检查记录；
（6）检验批质量验收记录；
（7）分项工程质量验收记录。
