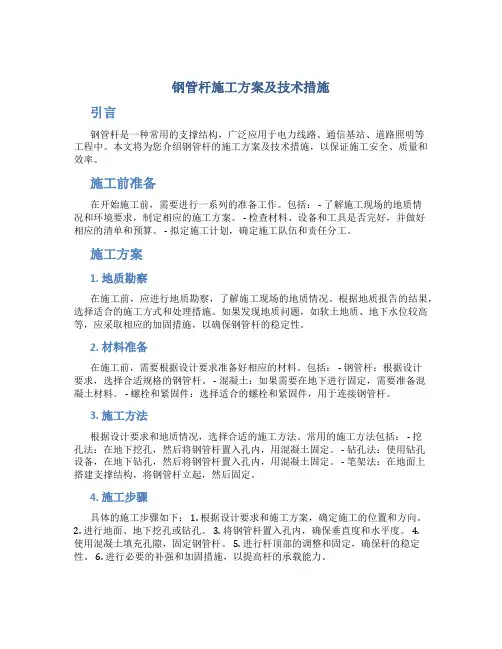

钢管杆施工方案及技术措施
钢管杆施工方案及技术措施引言钢管杆是一种常用的支撑结构，广泛应用于电力线路、通信基站、道路照明等工程中。
本文将为您介绍钢管杆的施工方案及技术措施，以保证施工安全、质量和效率。
施工前准备在开始施工前，需要进行一系列的准备工作。
包括： - 了解施工现场的地质情况和环境要求，制定相应的施工方案。
- 检查材料、设备和工具是否完好，并做好相应的清单和预算。
- 拟定施工计划，确定施工队伍和责任分工。
施工方案1. 地质勘察在施工前，应进行地质勘察，了解施工现场的地质情况。
根据地质报告的结果，选择适合的施工方式和处理措施。
如果发现地质问题，如软土地质、地下水位较高等，应采取相应的加固措施，以确保钢管杆的稳定性。
2. 材料准备在施工前，需要根据设计要求准备好相应的材料。
包括： - 钢管杆：根据设计要求，选择合适规格的钢管杆。
- 混凝土：如果需要在地下进行固定，需要准备混凝土材料。
- 螺栓和紧固件：选择适合的螺栓和紧固件，用于连接钢管杆。
3. 施工方法根据设计要求和地质情况，选择合适的施工方法。
常用的施工方法包括： - 挖孔法：在地下挖孔，然后将钢管杆置入孔内，用混凝土固定。
- 钻孔法：使用钻孔设备，在地下钻孔，然后将钢管杆置入孔内，用混凝土固定。
- 笔架法：在地面上搭建支撑结构，将钢管杆立起，然后固定。
4. 施工步骤具体的施工步骤如下： 1. 根据设计要求和施工方案，确定施工的位置和方向。
2. 进行地面、地下挖孔或钻孔。
3. 将钢管杆置入孔内，确保垂直度和水平度。
4.使用混凝土填充孔隙，固定钢管杆。
5. 进行杆顶部的调整和固定，确保杆的稳定性。
6. 进行必要的补强和加固措施，以提高杆的承载能力。
技术措施为保证施工安全、质量和效率，需要采取以下技术措施： 1. 严格执行施工方案，并加强现场管理，确保施工质量。
2. 钢管杆的安装要符合设计要求，检查钢管杆的垂直度和水平度。
3. 使用专业的设备和工具进行施工，确保施工质量和效率。
钢管杆设计要求
不然调整后可能会影
响间隙圆的距离；连接加劲方式；
其他也要看。
如果主杆根部跟基础连接是采用
插入式的话，就要在主杆信息里选用插入式基础。
④输入主杆
⑤直线型横担
根部连接板厚跟主杆一样厚，加劲板厚跟侧板厚一样。
最后展开数据。
㈡、集中荷载
①
、
计算荷载（小院）
1
、维护→获得修改权
2
、电线力学参数：找电气要。
③生成计算书，保存
㈥、输出→钢管杆绘图
1
、设置→保存
①使用典设图样，打勾
②单梯
每一项都要看下，如果是耐张塔，
则横担挂孔选耐张
4
孔矩形挂线孔，
如果是直
线塔，则选下垂线挂板为双节点直线挂线板。
2
、点成图图标
3
、点一个红色图标→转化成
CAD
4
、杆身组装图
5
、主杆加工图
6
、横担加工图
附注
1
、后续判断：调整应力比的话
，锚栓等级，筋肋
Q345-1,
3
个利用率：
85%
）
计算参数库：
（螺栓，锚栓规格扳手空间各加
10
，达到
15~16
）
优化计算所有法兰
如果单项不合适也可以一项项改，改完再验算所有法兰数据。螺栓个数要是
4
的倍数。接着查看所有法兰计算书→保存（。
Txt
）→保存。
法兰要考虑肋板放下去，螺帽能不能放下去，扳手空间够不够。
=
绝缘子串数量
*0.02
4
、气象参数：找电气要。用
08
国际报批版（试用）
钢管杆制造工艺规程
钢管杆制造工艺规程1．总则1.1 本工艺规程适用于钢管杆的制造过程，对于本工艺规程未提及的内容应按G B/T2694《输电线路铁塔制造技术条件》、DL/T646《输变电钢管结构制造技术条件》、JGJ81《建筑钢结构焊接规程》、GB50205《钢结构工程施工质量验收规范》、CECS80《塔桅钢结构施工及验收规范》、GBJ233《110-500KV架空电力线路施工及验收规范》等标准及有关工艺文件的内容执行。
2．原材料控制2.1 钢管杆所用的Q460、Q420、Q345、Q235等材料其材质和强度必须符合图纸设计要求和国家现行标准G B/T1591《低合金高强度结构钢》、GB700《碳素结构钢》之规定，有产品合格批次号，使用前必须经化学分析及强度试验合格后方准使用，并做到专料专用。
2.2 钢材厚度偏差必须符合G B709《热轧钢板和钢带的尺寸、外形、重量及允许偏差》、GB9787《热轧等边角钢尺寸、外形、重量及允许偏差》中的有关规定。
2.3 焊接过程所用的焊接材料其化学成分及机械性能必须符合G B/T5117《碳钢焊条》、GB/T5118《低合金钢焊条》、GB/T14957《熔化焊用钢丝》、GB/T 8110《气体保护电弧焊用碳钢、低合金钢焊丝》、GB/T 5293《埋弧焊用碳钢焊丝和焊剂》、GB/T 10045《碳钢药芯焊丝》GB/T 17493《低合金钢药芯焊丝》标准之规定。
2.4 气体保护焊及埋弧焊所用焊丝使用时不允许有局部弯折及锈蚀。
2.5气保焊所用CO2气体纯度＞99.5%，混合气的混合比例为80%Ar + 20%CO2，使用前作放水处理。
3．人员控制3.1各岗位工作人员必须经过公司或国家职能部门培训且取得合格资质，特别是焊工，必须经过专门的基本理论和操作技能培训，考试合格并取得焊工合格证书，其焊接的钢材种类、焊接方法和焊接位置等均应与焊工本人考试合格的项目相符。
钢管产品制作流程中的工艺要求
钢管产品制作流程中的工艺要求（一）钢管杆制作流程中需遵循的工艺规定（针对目前存在的问题制订）：1、下料：1.1放样和号料：根据钢管放样展开图的实际尺寸确定钢管拼接的方式，用最少的拼接方式进行放样。
放样和号料应根据工艺要求预留焊接收缩量及加工余量。
对钢管塔的斜交钢管端部,应分别对内、外壁按坡口要求放样和号料。
折弯板：⑴全部使用火焰切割机下料，当火焰切割机出现故障不能工作时，用半自动气割小车下料，使用半自动气割小车下料时，首先要保证道轨的直线度，当道轨的直线度达不到质量要求时，首先要将道轨进行调直，达到质量要求后方能进行下料。
⑵为便于合缝、打底焊的焊缝不高于板面，折弯板下料时，应对板边进行打坡口，-6、-8打坡口角度为12°，-10、-12打坡口10°，-14、-16板打坡口8°，-16以上的板不打坡口。
待工艺成熟后，由技术科直接在折弯板工艺卡上注明打坡口度数。
⑶下料人员负责下料完成后氧化铁的清理工作，此工作可在折弯板折弯完毕回厂后再清理。
⑷材料标识的移植：每张板下完料后，操作工应在产生的余料上将该材料的材质、厚度进行标识，以便以后使用不混淆材质。
2.放样、号料和切割2.1样板的尺寸及样板上任意两孔的孔距允许的偏差不应超过±0.5mm；孔中心偏差不允许超过±0.5mm。
2.2放样时，应在合理的部位开设镀锌通气孔；焊接时，若形成大于200mm×200mm的密闭腔，应开设镀锌通气孔。
开设镀锌通气孔应征得设计单位同意。
2.3零件直接号料时,长度和宽度的偏差应不大于1.0mm；孔的位置允许偏差同6.1.2。
2.4弯曲零件的孔眼划线，应在零件弯曲加工完成，经检查合格后进行。
2.5切割前,应将钢材表面切割区域内的铁锈、油污等清除干净，切割后的断面上不得有裂纹和大于 1.0mm 的缺棱，并应清除边缘上的熔瘤和飞溅物等。
气割、等离子切割质量应分别满足JB/T10045.3、JB/T10045.4Ⅰ级切割面质量要求，切割的允许偏差应符合表1规定。
钢管杆基础施工方案
钢管杆基础施工方案一、施工前准备工作1. 现场勘测与准备在进行钢管杆基础施工之前，需要进行现场勘测和准备工作。
首先，施工队需要了解工地的地理环境和地质条件，包括土层情况、地下水位和土壤的承载力等。
其次，还需要测量出钢管杆基础的位置和尺寸，确保施工的准确性和合理性。
2. 设计施工方案根据勘测数据和工程要求，设计施工方案是非常重要的步骤。
方案应包括基础的形式、尺寸、材料选择、施工方法等内容。
在设计施工方案时，需要考虑到地质条件、环境因素和安全要求，确保基础的稳定和可靠。
3. 准备材料和设备施工前需要准备好所需的材料和设备。
常见的材料包括钢管、混凝土、钢筋等。
而设备包括挖掘机、打桩机、混凝土搅拌机等。
确保材料和设备的充足性和质量，为施工做好准备。
二、施工步骤1. 地面清理与范围划定施工前需清理地面的障碍物，包括树木、杂草、石块等。
随后，根据设计要求，用绳索或喷漆等方式划定基础的范围，确保施工的准确性。
2. 挖掘基坑根据设计要求和施工方案，在划定好的基础范围内进行挖掘基坑。
挖掘深度应根据设计要求确定，同时需要注意基坑的坡度和边坡稳定性，确保施工的安全性。
3. 桩基施工根据设计方案，进行桩基施工。
施工方法可以选择打桩、灌注桩等方式，根据地质条件和工程要求确定。
在施工过程中，需要确保桩基的垂直性和稳定性。
4. 钢筋绑扎在桩基完成后，进行钢筋的绑扎工作。
根据设计要求和施工方案，将钢筋按照一定的间距和排列方式绑扎在一起，并将其固定在基坑的底部。
同时，还需要根据设计要求设置好钢筋的保护层厚度。
5. 浇筑混凝土在完成钢筋绑扎工作后，进行混凝土的浇筑。
根据设计要求和施工方案，选择合适的混凝土配合比，保证浇筑出具有足够强度和耐久性的基础。
6. 养护完成混凝土浇筑后，需要进行养护工作。
养护期间，需及时进行基础表面的保湿和维护，以保证混凝土的强度和稳定性。
具体养护措施根据施工材料和设计要求确定。
三、施工要点及注意事项1. 安全第一在钢管杆基础施工过程中，安全应是首要考虑的因素。
钢管杆施工方案
钢管杆施工方案钢管杆是一种常用的建筑材料，用于搭建脚手架和支撑结构等工程项目中。
下面是一种常见的钢管杆施工方案，供参考。
施工前的准备工作：1. 根据工程设计图纸和要求，清理施工现场，确保安全通畅。
2. 检查钢管杆的质量，确保没有明显的变形、腐蚀和损伤。
3. 准备好施工所需要的工具和设备，如脚手架、螺丝刀、扳手等。
施工步骤：1. 搭建脚手架：根据设计图纸上的要求，按照规定的位置和高度，逐层搭建脚手架。
脚手架的搭建要保证稳定性和安全性，每一层的钢管杆要牢固连接，不能晃动或松动。
2. 安装连接件：将连接件按照设计图纸上的要求安装到钢管杆上。
连接件可以使用螺丝、螺母等固定连接，要确保连接紧固牢固，不松动。
3. 连接钢管杆：将钢管杆按照要求连接起来。
可使用三通、四通等连接件将多根钢管杆连接在一起，形成所需的支撑结构。
4. 调整水平度：在连接完成后，用水平仪检查钢管杆的水平度。
如有需要，可使用扳手调整连接件，使钢管杆水平。
5. 固定钢管杆：将钢管杆固定在脚手架上。
可以使用U型卡夹或夹板将钢管杆固定在脚手架的连接杆上，确保稳定性和安全性。
6. 检查施工质量：完成施工后，进行质量检查。
检查钢管杆的连接是否牢固，是否有松动现象。
如有问题，及时进行调整和修复。
安全措施：1. 使用安全防护设备，如安全帽、防滑鞋等。
2. 在施工现场设置安全警示标志，避免行人靠近。
3. 所有施工人员需经过安全培训，熟悉操作规程和安全操作技能。
4. 施工现场应保持整洁，避免杂物堆积和阻碍施工。
5. 在施工过程中，严禁搭建不合理、不牢固的脚手架，以免发生事故。
以上是一种常见的钢管杆施工方案，根据实际工程需求和设计要求，可对施工步骤进行适当调整和改进。
施工过程中要严格按照相关规定进行操作，确保施工质量和施工安全。
钢管杆基础施工方案
钢管杆基础施工方案一、前言本文档旨在提供一个钢管杆基础施工方案的详细说明，包括施工前的准备工作、施工材料与设备、施工步骤以及施工后的验收与维护等内容。
通过本方案的实施，可保证钢管杆基础施工的安全、高效和质量。
二、施工准备1.工程图纸：根据设计要求，了解工程的具体需求和规格。
2.施工人员：具备相关经验和技能的施工人员，包括工程师、技术工人、安全员等。
3.施工材料：钢管杆、规格符合设计要求的混凝土、钢筋等。
4.施工设备：挖掘机、吊车、搅拌车等施工所需的机械设备。
5.施工现场：确保施工现场的平整、安全，并设立必要的警示标志。
三、施工步骤1.常规布置：根据设计要求，用钢钉或喷漆在施工现场勾画出基础的轮廓。
2.土方开挖：使用挖掘机进行基坑的开挖，确保开挖的深度和尺寸符合设计要求。
3.基础验收：在土方开挖完成后，由工程师进行基础的验收，确保基础开挖符合设计要求。
4.钢筋制作与安装：根据设计要求，制作钢筋骨架，并按照设计图纸进行正确的安装。
5.砼搅拌与浇筑：将准备好的混凝土通过搅拌车运至施工现场，使用抹光机将混凝土均匀地倒入基坑中，并用振动棒进行震实。
6.表面处理：对浇筑完的混凝土表面进行养护和处理，包括刷拂光剂、喷水等措施，以确保表面平整和防止开裂。
7.环境保护：施工过程中，需要采取相应的环保措施，防止对周边环境造成污染。
8.安全措施：施工过程中，应加强安全教育培训，确保施工人员遵守施工规范，并配备必要的安全装备和防护设施。
四、施工后验收与维护1.验收规范：根据设计要求和相关标准，进行基础的验收，包括基础尺寸、强度等检测。
2.维护管理：在施工后，加强对基础的维护管理，包括定期巡检、补修裂缝、防锈处理等，确保基础的安全和稳定性。
3.施工记录：及时记录施工过程中的关键环节和重要数据，为以后的维护和改进提供参考。
五、总结本文档详细介绍了钢管杆基础施工方案，包括施工前的准备工作、施工材料与设备、施工步骤以及施工后的验收与维护等内容。
钢管杆施工方案范文
钢管杆施工方案范文一、工程概况：该项目是一座高层建筑的施工工程，为了确保建筑的结构稳定和安全，需要采用钢管杆进行支撑。
本方案将基于现场实际情况，着重介绍钢管杆的选择、安装和拆除等方面的内容。
二、钢管杆的选择：1.杆材选取：根据建筑的高度和结构要求，需选用高强度、承载能力大的钢管杆。
一般可选用Q345B钢质杆，其抗拉强度为470-630MPa，抗压强度为345MPa。
2. 杆径选择：钢管杆的直径需根据所承受荷载大小来确定，一般可选用直径（X）为20-60mm的钢管杆。
三、施工准备：1.设计方案：根据建筑结构和荷载要求，编制详细施工方案，并获得相关部门的批准。
2.材料准备：采购符合要求的钢管杆，并按照规格分类，进行验收、计量和入库，确保材料质量。
3.设备检查：检查使用的起重设备、工具和安全装备等是否符合要求，确保施工现场的安全性和高效性。
四、施工过程：1.杆位布置：根据结构设计方案，在施工现场按照预定位置进行杆位的布置，并合理设置固定点。
2.杆材切割：根据结构图纸要求，对钢管杆进行切割，确保切口平整、无裂纹。
3.安装固定：将切割好的钢管杆按照预定位置进行嵌套安装，并使用螺栓、焊接等方式进行固定，确保安装牢固可靠。
4.倾斜调整：根据施工现场实际情况，采用专业调整工具，对钢管杆进行倾斜调整，确保杆位垂直度。
5.杆面处理：处理安装后的钢管杆表面，包括除锈、防腐等工作，确保杆体的使用寿命。
6.加固支撑：根据建筑施工的需要，对钢管杆进行加固支撑，包括增加剪力墙、横向杆等。
五、施工安全：1.安全培训：在施工前对工人进行安全培训，加强其对施工安全保障的认识和理解，掌握必要的安全操作技能。
2.安全防护：在施工现场设置防护设施，包括安全网、警示标识等，确保施工过程中的安全性。
3.安全监控：监控施工现场的安全状况，定期进行检查，确保施工过程中的安全操作。
六、施工质量控制：1.质量检验：在施工过程中进行质量检验，对各个环节进行抽查和验收，确保施工质量符合要求。
钢管杆通用设计说明书
110KV双回路架空线钢管杆通用设计说明书一、设计依据及范围1．设计依据1.2 规程、规范：《110～750kV架空送电线路设计技术规定》（报批稿）《110~500kV架空送电线路设计技术规程》(DL/T 5092-1999)《架空送电线路钢管杆设计技术规定》(DL/T5130-2001)《送电线路基础设计技术规定》(DL/T5219-2005)2．设计内容110KV架空送电线路双回路钢管杆以及与杆型对应的基础、绝缘子串、金具的通用设计及概算编制。
本次通用设计共完成13种杆型的设计，其中悬垂型3种、耐张型10种，详见下表：二、气象条件根据《110～750kV架空送电线路设计技术规定》（报批稿），选取钢管杆线路在各运行状况下的气象参数。
对于最大覆冰的取值，由于钢管杆线路一般都处于平地，故按轻冰区取值。
其它气象参数采用浙江省输电线路设计第Ⅰ气象区参数。
最大风速取V＝33m/s，导线覆冰值C=5mm，地线覆冰取值C=10mm。
各设计气象条件组合详见下表：注：上表中基本风速高度均取离地10m、括号内为地线覆冰值三、导地线1．导地线选型根据最近几年来我省110KV线路最常用的导线型号，选择钢管杆通用设计导线型号为LGJ-300/40钢芯铝绞线。
根据《110～750kV架空送电线路设计技术规定》（报批稿）中导地线配合标准且结合“两型三新全寿命”理念，避雷线选用JLB20A-80铝包钢绞线。
2. 导地线主要技术参数及使用最大使用应力3. 设计档距根据钢管杆线路特征，设定导地线使用档距：水平档距Lp＝150米，垂直档距Lv＝160米，最大档距Lmax＝190米。
四、绝缘配合设计1.根据浙江省电力公司文件（浙电生【2008】363号）：关于印发《浙江电网污区分布图（2007）执行规定》的通知，通用设计钢管杆线路按《浙江电网污区分布图（2007版）》中的Ⅲ级污秽区设计，导线绝缘水平须满足泄漏比距大于2.8cm/kV的要求。
钢管杆通用设计说明书
110KV双回路架空线钢管杆通用设计说明书一、设计依据及范围1．设计依据1.2 规程、规范：《110～750kV架空送电线路设计技术规定》（报批稿）《110~500kV架空送电线路设计技术规程》(DL/T 5092-1999)《架空送电线路钢管杆设计技术规定》(DL/T5130-2001)《送电线路基础设计技术规定》(DL/T5219-2005)2．设计内容110KV架空送电线路双回路钢管杆以及与杆型对应的基础、绝缘子串、金具的通用设计及概算编制。
本次通用设计共完成13种杆型的设计，其中悬垂型3种、耐张型10种，详见下表：二、气象条件根据《110～750kV架空送电线路设计技术规定》（报批稿），选取钢管杆线路在各运行状况下的气象参数。
对于最大覆冰的取值，由于钢管杆线路一般都处于平地，故按轻冰区取值。
其它气象参数采用浙江省输电线路设计第Ⅰ气象区参数。
最大风速取V＝33m/s，导线覆冰值C=5mm，地线覆冰取值C=10mm。
各设计气象条件组合详见下表：注：上表中基本风速高度均取离地10m、括号内为地线覆冰值三、导地线1．导地线选型根据最近几年来我省110KV线路最常用的导线型号，选择钢管杆通用设计导线型号为LGJ-300/40钢芯铝绞线。
根据《110～750kV架空送电线路设计技术规定》（报批稿）中导地线配合标准且结合“两型三新全寿命”理念，避雷线选用JLB20A-80铝包钢绞线。
2. 导地线主要技术参数及使用最大使用应力3. 设计档距根据钢管杆线路特征，设定导地线使用档距：水平档距Lp＝150米，垂直档距Lv＝160米，最大档距Lmax＝190米。
四、绝缘配合设计1.根据浙江省电力公司文件（浙电生【2008】363号）：关于印发《浙江电网污区分布图（2007）执行规定》的通知，通用设计钢管杆线路按《浙江电网污区分布图（2007版）》中的Ⅲ级污秽区设计，导线绝缘水平须满足泄漏比距大于2.8cm/kV的要求。
钢管杆基础施工方案
钢管杆基础施工方案引言钢管杆是一种常用的建筑结构材料，用于支撑建筑物或设备。
在钢管杆的安装中，基础的施工是至关重要的，因为它直接关系到钢管杆的稳定性和安全性。
本文档将介绍钢管杆基础施工方案，包括施工前的准备工作、基础的设计与施工步骤以及质量控制措施。
施工前的准备工作在进行钢管杆基础施工之前，我们需要做一些准备工作，以确保施工进程顺利进行。
1. 土壤检测首先，我们需要对施工地点的土壤进行检测。
土壤检测是为了了解土壤的物理力学性质，如承载能力、水分含量等。
根据土壤检测结果，可以确定基础的设计和施工方案。
2. 基础设计基础设计是根据土壤检测结果进行的，它包括基础的形状、尺寸和深度等要素。
在设计中需要考虑到钢管杆的荷载以及土壤的承载能力，以确保基础的稳定性和安全性。
3. 施工材料准备准备施工所需的材料，包括混凝土、钢筋等。
确保材料的质量符合相关标准，并储备足够的数量以满足施工需要。
4. 施工设备和工具准备好必要的施工设备和工具，如挖掘机、打桩机、搅拌机等。
确保设备和工具的正常运行，并做好维护保养工作。
基础的施工步骤基础的施工步骤主要包括地面准备、基坑开挖、钢筋搭设和混凝土浇注等。
1. 地面准备在施工地点进行清理，清除杂草、石头等障碍物，使地面平整。
确保施工现场的安全和整洁。
2. 基坑开挖根据基础设计要求，在施工地点开始进行基坑的开挖。
开挖深度和坑底平整度要符合设计要求。
挖掘机可以用来进行基坑的开挖。
3. 钢筋搭设根据基础设计要求，进行钢筋的搭设。
钢筋的数量和布置要符合设计要求，并且要注意与基坑壁的距离以及钢筋的间距和固定。
4. 混凝土浇注在进行混凝土浇注之前，要进行充分的浇注前准备工作，包括模板的安装和检查、模板表面的涂油处理等。
然后进行混凝土的搅拌和输送，并按照设计要求进行浇注。
5. 后续处理混凝土浇注完成后，可以进行表面的养护和修整工作。
养护工作包括覆盖保湿材料以防止水分的流失，并定期喷水进行湿润。
钢管杆施工方案
钢管杆施工方案1. 引言钢管杆施工是一种常见的工程施工方式，广泛应用于建筑、桥梁、电力等行业。
本文将介绍钢管杆施工的方案、步骤和注意事项。
2. 施工方案2.1 施工准备在钢管杆施工开始之前，需要进行充分的准备工作。
具体步骤如下：1.准备施工图纸和设计方案，确保施工按照设计要求进行。
2.确定施工现场，并进行必要的安全措施，如围栏、标示等。
3.准备所需的施工材料和设备，如钢管、焊接机、吊车等。
2.2 施工步骤钢管杆施工一般包括以下步骤：1.地基处理：根据设计要求和土壤情况，对施工现场进行地基处理。
通常包括打桩、挖坑、填土等工作。
2.钢管安装：根据设计图纸，按照一定的顺序将钢管安装在地基上。
可以使用吊车或者手工进行安装。
安装时要注意钢管的水平度和垂直度。
3.引线和固定：在钢管安装完毕后，需要进行引线工作，确保钢管的位置准确无误。
然后，使用适当的固定方法，如焊接、螺栓等，将钢管固定在地基上。
4.焊接和打磨：如果钢管需要进行焊接，施工人员需要使用焊接设备进行焊接。
焊接完成后，进行打磨处理，保证焊接部位光滑平整。
5.检查和验收：施工完成后，进行钢管杆的检查和验收工作。
确保构件的质量和安全性符合设计要求。
2.3 注意事项在进行钢管杆施工时，需要注意以下事项：1.安全第一：在施工过程中，必须严格遵守安全操作规程，佩戴好个人防护装备，确保施工人员的安全。
2.施工质量：施工质量是保证钢管杆安全可靠的重要因素。
施工人员应严格按照设计要求进行施工，确保构件的准确性和稳定性。
3.环境保护：施工过程中，要注意环境保护，避免对周围环境和生态造成损害。
4.与其他施工工序的协调：钢管杆施工常常与其他施工工序相结合，需要与其他施工方案协调配合，确保施工进度和质量的同时，不影响其他工序的进行。
3. 结论钢管杆施工是一项复杂的工程，需要施工人员严格按照设计要求进行施工，并注意安全、质量和环境保护。
本文简要介绍了钢管杆施工的方案、步骤和注意事项，希望对读者在进行钢管杆施工时有所帮助。
钢管杆作业指导书11.17
（工程名称）钢管杆组立作业指导书编码：Q/CSG.SDXLZW-06二○一○年十月作业指导书签名页目录1.工程概况及适用范围 (1)1.1工程简述 (1)1.2铁塔配置 (1)2. 编写依据 (1)3. 作业流程 (2)3.1吊车吊装钢管杆作业（工序）流程图 (2)3.2座地抱杆吊装钢管杆作业（工序）流程图 (2)4. 安全风险辨析与预控 (3)5. 作业准备 (4)5.1 人员配备.................................................... 错误！未定义书签。
5.2 主要工器具及仪器仪表配置 (5)6. 作业方法 (5)6.1 施工准备 (5)6.2 吊车就位 (6)6.3座地抱杆吊装现场平面布置 (6)6.4座地抱杆起立 (6)6.5地面组装 (6)6.6 构件吊装 (6)6.7拆除抱杆 (7)6.8钢管杆检修 (7)7. 质量控制措施及检验标准 (7)7.1 质量控制措施 (7)7.2. 质量控制表单 (8)7.3. 检验标准 (8)1.工程概况及适用范围1.1工程简述包括：工程的总体情况，钢管杆设计型号，工程量，地形等1.2铁塔配置如下表1-1示例：2.编写依据3. 作业流程3.1吊车吊装钢管杆作业（工序）流程图图3-1 吊车吊装钢管杆作业流程图3.2座地抱杆吊装钢管杆作业（工序）流程图图3-2 座地抱杆吊装钢管杆作业流程图4. 安全风险辨析与预控表4-1工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5. 作业准备5.1 人员配置5.2 主要工器具及仪器仪表配置6. 作业方法6.1 施工准备6.1.1 材料准备对进入现场的杆材应进行清点和检验，保证进场材料质量符合相关要求。
6.1.2 技术准备1、钢管杆基础必须经中间检查验收合格，基础混凝土的抗压强度不允许低于设计强度的70%。
吊车组立钢管杆施工方案
吊车组立钢管杆施工方案1.1.施工工艺流程及方案简述1.1.1.钢管杆吊装作业流程详见下图图纸会审技术准备现场调查编写技术措施吊车选择杆塔施工前期准备机具准备进场道路铺设塔材检验材料准备塔材运输对料现场组装按图组装吊车就位杆塔组立组立杆塔吊车分段吊装螺栓紧固整塔消缺自检、消缺中间验收图 4-1钢管杆吊装作业流程图1.1.2.方案简述本工程主要塔型：四回路转角钢管杆、四回路直线钢管杆、四回路直线转角钢管杆、双回路电缆登杆（含平台）。
主要统计数据如下：塔四回路直双回路电四回路转四回路直线型缆登杆 (含角钢管杆线钢管杆转角钢管参数平台 )杆呼称高（ m）45m~84m36m~57m51m~81m39m~48m全高（ m）52.8m~91.8m 61.8m~82.889m~120m97m~106m m横担长度44.7m~59.9m14.8m~18.717.6m~20.12.9m~16.（m）m8m3m横担重量11.3t ～6.3t ～ 8.2t 3.3t~4.4t 5.5t~6t（t ）17.8t横担单件最1.398 1.1092.7t3.2t重（ t ）杆身单件最1.398 1.1092.7t3.2t重（ t ）单基重量55t~156t96t~153t105t~176t216t~291t （t ）本工程的钢管杆较重、较高，不能使用吊车进行整体组立。
根据实际情况及现场条件，在杆塔组立前，使用钢板铺设临时进场道路，使用70t 吊车进行地面拼装，分段组立底部钢管杆，钢管杆高度或重量超出70t 吊车使用范围后，更换 130t 吊车完成钢管杆组立施工。
1.2.施工准备1.2.1.技术准备（1）工程技术负责人应熟悉铁塔图纸，根据现场特点确定合理的吊装方法，熟悉作业指导书及施工工艺的特殊要求，明确线路前进方向，转角方向等。
（2）工程技术负责人应组织有经验的施工人员进行现场调查，对运输道路进行踏勘，吊车司机必须参加，特别是使用较大型的吊车，必须事先对道路、桥梁及涵洞的承载能力进行调查，满足要求后方可进行吊装方案设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢管杆程序设计说明
1.确定设计条件
1.1首先检查顾客提供的设计条件是否齐全，包括电压等级、塔型、回路数、呼称高、档距、气象条件、导地线型号及其最大使用应力（或安全系数）。
1.2设计圆管整体塔、圆管分段塔还是多边形塔，塔身分段连接采用法兰还是插接；
1.3如设计基础应确定基础类型（阶梯型、窄基方型、桩基础、钢管基础、杯口插入式基础）地质条件是否齐全（土质、有无地下水、冻土层深度、地耐力等）
1.4根据顾客条件和设计规程手画出杆塔单线图，确定横担长度和横担间距，对于大档距、小应力、顾客的一些特殊要求应特别注意杆塔电气距离必须满足规程要求；对顾客提供的单线图也需认真校核。
1.5如条件不明确，应及时与顾客联系解决。
1.6同一工程多个塔型，应由工程专责人应定出杆塔详细尺寸、杆身材质、地脚螺栓强度等级、横担的相互套用等，防止多人设计等原因造成混乱。
2.程序设计
2.1设计条件输入
2.1.1进入设计界面后，单击整体塔（即圆管整体塔）或连接塔（即圆管法兰分段塔）或多边形塔（即多边插接塔）菜单，再单击用户条件，出现用户条件输入对话框，按1——7顺序逐条输入。
2.1.2键入1调出原始数据。
2.1.3键入2输水平档距、垂直档距、规律档距（代表档距），如顾客未提供规律档距，一般同水平档距。
2.1.4键入3输气象条件，最大风工况的相应气温和安装工况的相应气温、风速可参照《66kV及以下架空电力线路设计规范》GB 50061-97；年平均气温工况温度不宜取高，防止实际挠度大于计算挠度，风速为5m/s；覆冰工况风速为10m/s温度为-5度，不能改变；如无覆冰工况，覆冰工况风速也必须为10m/s，同时应避免覆冰、最低温、断线工况气温相同，以免程序计算混乱。
2.1.5键入4输铁塔数据，注意终端塔程序不计算挠度，可在荷载计算完成后，将Load1.dat文件年平均气温工况的纵向荷载改到水平荷载位置；程序只能计算非标准横担，弧横担；连接塔若全塔共分n段，则中间法兰盘数目为n-1个，中间法兰盘的高度程序默认1760（锥度1/40，-6板及以上板，-5板为1460，-4板为1230）或1770（锥度小于1/40，-6板及以上板，-5板为1470，-4板为1230）的倍数，所以输入的分段高度应少大一些，法兰盘位置应避开横担座等附件，设计完成可查看图形，不合适再重新调整法兰盘高度；多边形塔铁塔边数可根据顾客要求和杆塔直径合理选取；塔身材质仅控制塔身，横担材质程序设计为Q235，对一些直线塔和受挠度控制的杆塔，查看计算书如塔身应力很小可将材质改为Q235重新设计，杆塔重量可能比Q345轻。
2.1.6键入5输横担数据，由下到上根据图例输每层横担的高度和类型，根据电压等级和塔型选取挂线方式，导线分新型、老型，不能输错，铝绞线宜选新型，地线如为钢绞线横担类型必须选1-3种，地线如为钢芯铝绞线则必须选4及以下类型，可在条件输入完成后打开初始文件把横担类型改为1-3；如
导线为绝缘线，可用大直径的裸导线减小应力法代替。
输入完成后应核对导地线参数是否与标准一致等，以防因输入错误等原因造成失误。
2.1.7键入6保存数据
2.1.8键入7退出
条件输入后，整体塔生成初始文件C：\Changan\Sdesign\Inidata.dat，连接塔Inidata1.dat，多边形塔Idbx.dat，类似的塔型可改以上文件数据简化设计步骤。
2.2荷载计算
2.2.1由下到上依次输入每层导地线的平均运行应力，生成塔身荷载文件
C：\Changan\Sdesign\Load1.dat和横担荷载文件Load2.dat,设计人员可根据实际情况修改以上两个文件再进行杆塔设计，横担荷载文件必须改杆塔右侧挂点数据。
平均运行应力一般比最大使用应力小，可合理选取，计算完成后应比较荷载文件与实际手算值，保证荷载文件正确。
2.2.2 由于程序只能计算和绘制弧形横担，而220kV塔程序默认横担为圆管横担，可用220kV即电压等级为4进行荷载计算，生成荷载文件后，再将初始文件的电压等级改成3即110kV，对受力比较大的塔横担长度太长程序无法计算，可将横担长度改短，即可往下设计。
2.2.3 对杆身带T接、不同回路线路方向不同等杆身受力复杂的杆塔，程序不能直接设计，可先对杆塔进行实际受力分析，以主线路为主生成荷载文件，再改荷载，根据具体情况可灵活处理。
2.3杆塔设计
2.3.1 设计人员可打开C：\Changan\Sdesign\Control1.dat文件，调节钢板允许应力（仅对整体塔和连接塔适用）和螺栓间距（一般不小于3.5d）。
2.3.2 在满足挠度要求的前提下选择合适的底径和锥度，一般直线塔锥度取1/75左右，耐张、小转角塔等受力较小的杆塔锥度取1/60左右，大转角、终端塔等受力较大的杆塔锥度取1/50~1/40。
2.3.3 多边形塔分段处应避开横担座，插接长度程序默认1.5d（d为上段的下端内径），公司规定直线塔插接长度为1.5d，耐张、转角、终端塔插接长度为1.7d，设计、制图应注意。
2.3.4 地脚螺栓设计，分4.8级和6.8级（8.8级一般不用），6.8级M30螺栓因无材料一般不用，同一工程不同塔型应避免出现地脚螺栓规格相同强度等级不同情况，避免基础施工出错。
连接塔连接螺栓程序默认6.8级，图纸标识8.8级，双帽一垫。
螺栓数目应在法兰尺寸最小的原则下尽量多选。
螺栓规格一般不取M68、M65、M50。
杆塔设计完成后整体塔生成C：\Changan\Design\ Design.txt文件，连接塔为Flan.txt，多边形塔为Dbx.txt，可更改以上文件为以后图纸得到理想的螺栓、法兰、板厚。
对总高超过50m的高塔，设计完成后应特别注意比较杆塔设计弯距与手算弯距，以防程序出错。
2.5 材料汇总
绘图前必须进行材料汇总，汇总后生成C：\Changan\Mis\Sum_txt.txt文件，可打开此文件查看塔的设计重量。
整体塔和连接塔也可在汇总后绘出的安装总图材料表中查看总重量。
2.6 基础设计（程序只能设计无地下水台阶基础）
基础设计必须在材料汇总后进行，生成的基础图只有4.8级地脚螺栓的参数，如采用6.8级应更改螺栓长度、重量和箍筋的数量、重量。
主筋如为Ⅱ级，应在图中注明，基础图中还应标明线路方向和横担方向。
2.7 程序出图
程序只能绘制整体塔和连接塔的总图、塔身、横担、模板图，生成的图纸应根据我公司具体规定进行改正，如直径大于700mm，主管与法兰对接双面焊，法兰割内孔直径不大于d-6t，如直径小于等于700 mm，主管插入法兰双面焊接，焊角尺寸不小于主管规格t。
多边形塔程序不能绘图、基础设计，材料汇总后，可将Idbx.dat文件改为Inidata.dat，将其中的多边形边数一行删去，运行整体塔直接进行杆塔设计和基础设计，绘制总图、杆身图、横担图，将杆塔截面、法兰等改为与多边形设计一致。
2.8 模板设计
程序只能设计单模板，现在一般使用上下双模板，可直接调用成熟的模板图改制而成。
上模板孔边距为3d，一般用-6板，下模板孔边距为2.4d，一般用-8板，模板尺寸较大时，其规格可适当调大。
2.9 生成计算书
基础设计完成后即可生成计算书文件，整体塔和多边形塔为C：\Changan\Sdesign\Book1.dat，连接塔为C：\Changan\Sdesign\Book2.dat。
2.10 设计完成后将初始文件文件、荷载文件、计算书另建目录保存，以备后用。
