CAD2010教程(最新)
AutoCAD2010实用教程ppt课件()
旋转对象
1．功能 旋转选取的对象。
2．执行方式 【修改】→【旋转】
3．操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1．功能 放大或缩小选定对象，使缩放后对象的比例保持不变 。
2．执行方式 【修改】→【缩放】
3．操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1．功能 复制对象并指定到相应的位置 。
1．功能 图案填充是一种使用指定线条图案、颜色来填满指定区域，常常用于表
达剖切面和不同类型物体对象的外观纹理，广泛应用在绘制机械图、建筑图 及地质构造图中。 2．执行方式
【绘图】→【图案填充】 3．操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1．功能 定义计算图形，为布尔运算做准备。
2．执行方式 【绘图】→【面域】
2．执行方式 【修改】→【圆角】
3．操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1．功能 选择对象时图形上的小方块高亮显示，这些位于对象关键点的小
方块就称作夹点 。
2．执行方式 鼠标操作
3．操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法，其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表 示的命令按钮，用户只需单击某个按钮即可执行相应的操作 ，如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域，所有的绘图结果都是所见即 所得，如下图所示。
5.命令行
命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的 时候，表明软件等待用户输入命令，如下图所示。

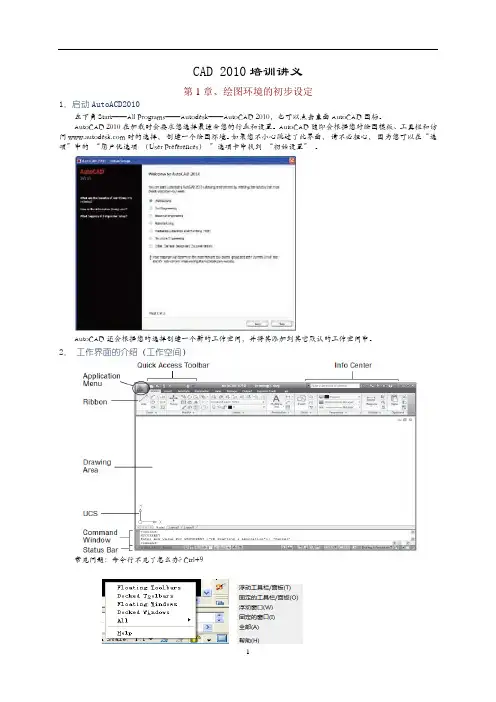

CAD2010教程
AutoCAD 还会根据您的选择创建一个新的工作空间，并将其添加到其它默认的工作空间中。
2． 工作界面的介绍（工作空间）
常见问题：命令行不见了怎么办? Ctrl+9
1
3． 系统选项的配置和工作中的作用（重点）
执行“工具（tools）”|“选项(options)”命令，打开“选项”对话框。“选项”对话框的内容极其丰富。 Files(文件选项卡)：支持文件搜索路径：可以包含字体文件、菜单文件、被插入图形文件、线型文件和填充图案 文件等；解决问题：例如有时候图框上的 Logo 图片打开时不显示问题；用 Insert 命令插入图块时，给定图块文件名， 但未给定详细路径，AutoCAD 将自动在此路径查找该图块，如未找到该图块文件，则显示在搜索路径中未找到文件 的警告信息；或警告对话框提示“BASE.DCL”文件或“???.shx”字体文件未找到等问题。一般需重启 CAD 生效。
CAD2010教程(最新完整版)ppt课件
6. 坐标系图标 坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用 的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系 (World Coordinate System ， WCS) 和 用 户 坐 标 系 (User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标 系。
1．安装AutoCAD 2010
AutoCAD 2010 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
2．启动AutoCAD 2010
安装AutoCAD 2010后，系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式，即可启动AutoCAD 2010。与启动其他应用程序一样，也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2010。
中文版AutoCAD工程制图
（2010版）
中文版AutoCAD工程制图
第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。AutoCAD自1982年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今，AutoCAD已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。
AutoCAD2010_入门基础教程
默认状态下，打开“二维草图与注释”空间，其界面主要由“菜单浏览 器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏 等元素组成.
中文版AutoCAD 2010基础教程
1.2.3三维建模空间
使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在 “功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材 质”、“渲染”和“导航”等面板，从而为绘制三维图形、观察图形、创建动 画、设置光源、为三维对象附加材质等操作提供了非常便利的环境 。是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件 包，具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平 面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工 程技术人员的欢迎。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2010基础教程
1.1.4 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能 够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。
中文版AutoCAD 2010基础教程
1.2 AutoCAD 2010的工作空间
中文版AutoCAD 2010提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”3种工作空间模式。 选择工作空间 二维草图与注释空间 三维建模空间 AutoCAD经典空间 AutoCAD工作空间的基本组成
中文版AutoCAD 2010基础教程 1.2.4 AutoCAD经典空间
对于习惯于AutoCAD传统界面的用户来说，可以使用“AutoCAD经典” 工作空间，其界面主要有“菜单浏览器”按钮、快速访问工具栏、菜单栏、工 具栏、文本窗口与命令行、状态栏等元素组成 。
autocad2010教程
AutoCAD 2010 教程简介AutoCAD 2010是由Autodesk开发的一款专业的计算机辅助设计（CAD）软件。
它被广泛应用于建筑、机械、土木工程等领域，用于创建精确的2D和3D模型。
本教程将介绍AutoCAD 2010的基本功能和操作，帮助初学者快速上手和掌握该软件的使用技巧。
目录1.安装和启动AutoCAD 20102.介绍AutoCAD 2010界面3.绘制基本图形4.修改图形5.应用图层和属性6.创建和编辑块7.使用文本和注释8.应用尺寸和标注9.使用图形编辑工具10.创建和编辑3D模型1. 安装和启动AutoCAD 2010在开始学习使用AutoCAD 2010之前，首先需要安装软件并启动它。
请按照官方提供的安装指南进行操作，并确保你具备一台满足软件系统要求的计算机。
安装完成后，双击桌面上的AutoCAD 2010图标启动软件。
在启动过程中，你可以选择加载现有的工作空间或创建一个新的工作空间。
2. 介绍AutoCAD 2010界面一旦成功启动AutoCAD 2010，你将看到软件的主界面。
主界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组件构成。
菜单栏包含了各种功能和命令，通过点击菜单项可以访问不同的工具和选项。
工具栏提供了常用的绘图和编辑工具，可以通过点击相应的图标来执行相应的操作。
绘图区是你绘制和编辑图形的主要区域，你可以在此处创建、修改和删除各种图形元素。
命令行是一个用于输入命令和查看提示信息的文本框，你可以直接在其中输入命令或点击菜单中的命令来执行相应的操作。
属性编辑器用于查看和修改选择对象的属性，你可以通过选择对象并在属性编辑器中输入相应的数值来改变其属性。
3. 绘制基本图形AutoCAD 2010提供了各种绘制基本图形的工具，包括直线、圆、矩形等。
你可以使用这些工具来绘制简单的几何图形。
例如，要绘制一条直线，可以点击工具栏中的“直线”图标或选择菜单栏中的“绘图”->“直线”命令。
Auto CAD 2010使用教程(终稿)

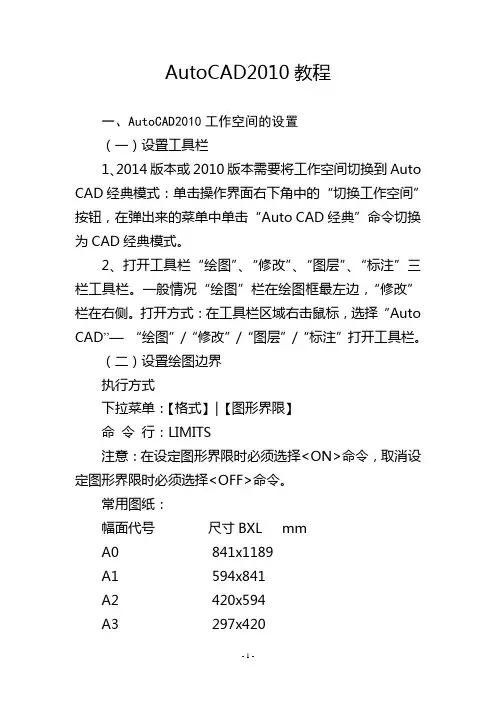

AutoCAD2010教程一、AutoCAD2010工作空间的设置（一）设臵工具栏1、2014版本或2010版本需要将工作空间切换到Auto CAD经典模式：单击操作界面右下角中的“切换工作空间”按钮，在弹出来的菜单中单击“Auto CAD经典”命令切换为CAD经典模式。
2、打开工具栏“绘图”、“修改”、“图层”、“标注”三栏工具栏。
一般情况“绘图”栏在绘图框最左边，“修改”栏在右侧。
打开方式：在工具栏区域右击鼠标，选择“Auto CAD”—“绘图”/“修改”/“图层”/“标注”打开工具栏。
（二）设臵绘图边界执行方式下拉菜单：【格式】|【图形界限】命令行：LIMITS注意：在设定图形界限时必须选择<ON>命令，取消设定图形界限时必须选择<OFF>命令。
常用图纸：幅面代号尺寸BXL mmA0 841x1189A1 594x841A2 420x594A3 297x420A4 210x297标题栏（三）设臵线型1、点击“图层”工具栏，2、设臵线性：粗实线、细实线、虚线、点划线、标注线。
粗实线：线性（Continuous）、线宽（0.35mm）；细实线：线性（Continuous）、线宽（默认）；虚线：线性（ACAD_ISOO3W100）、线宽（默认）；点划线：线性（CENTER）、线宽（默认）；标注线：线性（Continuous）、线宽（默认）。
二、简单图形的绘制（一）绘制直线段直线绘制包括创建直线段、射线和构造线，虽然都是直线，但在 CAD 中其绘制方法并不相同，下面分别介绍各自的绘制方法。
可以指定直线的特性，包括颜色、线型和线宽。
1、直线命令：L（1）光标选定起点，直接点击下一坐标终点；（2）点击起点制定一定角度后直接输入直线长度。
2、构造线命令：XL（1）选定一点后确定角度后确定；（2）选定一点，直接点击下一点，两点确定一条直线；3、绘制射线：RAY下拉菜单：【绘图】|【射线】4、连续直线命令：连续直线命令与直线命令的区别是连续直线作图所有直线都属于同一编辑单元。
cad2010安装教程
cad2010安装教程1. 开始前的准备工作- 在进行CAD2010安装之前，确保你的计算机满足系统要求。
CAD2010的最低系统要求包括：- 操作系统：Windows XP/Vista/7/8/10- 处理器：2.0 GHz或更高- 内存：2GB或更高- 硬盘空间：至少3GB的可用空间- 显卡：支持OpenGL 2.0及以上版本的显卡- 确保你具有CAD2010的安装文件。
你可以从AutoCAD的官方网站或授权的销售渠道获取安装文件。
2. 运行安装程序- 找到CAD2010的安装文件，通常是一个带有.msi扩展名的文件。
- 双击运行安装文件，启动安装程序。
3. 安装向导- 安装程序将启动安装向导。
在向导的第一页上，点击“下一步”按钮继续安装。
- 阅读并接受最终用户许可协议。
如果你同意协议内容，请勾选“我接受许可协议”选项，并点击“下一步”。
4. 自定义安装- 安装程序将提供两种安装选项：典型安装和自定义安装。
选择“自定义安装”选项，以便你可以更好地控制安装过程。
5. 选择安装位置- 在自定义安装选项页上，点击“浏览”按钮选择安装CAD的位置。
你可以选择默认位置，也可以选择其他位置。
6. 选择组件- 安装程序将显示CAD2010提供的各种组件和特性。
你可以在这里选择你想安装的组件。
选择好后，点击“下一步”按钮。
7. 安装类型- 在接下来的页面上，选择安装类型。
你可以选择完全安装或指定组件安装。
选择后，点击“下一步”。
8. 安装过程- 安装程序将开始复制文件和安装所选组件。
这个过程可能需要一些时间，具体时间取决于你的计算机性能和所选组件的大小。
9. 完成安装- 安装完成后，安装程序将显示安装完成的消息。
点击“完成”按钮退出安装程序。
10. 激活CAD2010- 运行CAD2010并按照激活向导提供的步骤进行激活。
这样，你就可以成功安装CAD2010并开始使用它了。
记得保存好你的安装文件和激活信息以备将来可能的需要。
2010cad安装教程
2010cad安装教程
2010 CAD（计算机辅助设计）软件的安装教程如下：
1. 检查系统要求：首先，确保你的计算机满足软件的最低系统要求。
这通常包括操作系统版本、处理器速度、内存容量和硬盘空间等。
请查阅软件提供的系统要求文档，确认你的计算机能够运行该软件。
2. 下载软件安装程序：转到软件官方网站，找到适用于你的操作系统的软件安装程序。
点击下载按钮，选择保存文件的位置。
3. 运行安装程序：在下载完成后，双击安装程序文件以运行它。
根据指示进行安装过程。
请注意，不同的软件可能会有不同的安装过程和选项。
按照界面上的指示，逐步完成安装过程。
4. 接受许可协议：在安装过程中，你可能会被要求接受软件的许可协议。
请仔细阅读协议内容，并在同意之后继续安装。
5. 选择安装位置：安装程序通常会要求你选择软件的安装位置。
如果你对默认位置没有异议，可以选择继续，或者根据需要选择其他位置。
6. 等待安装完成：安装过程可能需要一些时间来复制文件和配置系统。
请耐心等待，直到安装过程完成。
7. 启动软件：安装完成后，你可以在开始菜单或桌面上找到软件的快捷方式。
双击图标以启动软件。
8. 激活软件（如果有需要）：有些CAD软件可能需要激活才
能使用。
根据软件提供的激活指南，输入所需的激活码或密钥，以激活软件。
至此，你已经成功安装了2010 CAD软件。
现在你可以开始使
用该软件进行设计和制图了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2010版）
中文版AutoCAD工程制图
第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD是由美国Autodesk公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。AutoCAD自1982年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今，AutoCAD已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。
1．安装AutoCAD 2010
AutoCAD 2010 软 件 以 光 盘 形 式 提 供 ， 光 盘 中 有 名 为 SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹 出的窗口选择、操作即可。
2．启动AutoCAD 2010
安装AutoCAD 2010后，系统会自动在Windows桌面上生 成对应的快捷方式。双击该快捷方式，即可启动AutoCAD 2010。与启动其他应用程序一样，也可以通过Windows资 源管理器、Windows任务栏按钮等启动AutoCAD 2010。
2.2 AutoCAD 2010经典工作界面
AutoCAD 2010的经典工作界面由标题栏、菜单栏、各种工 具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、 模型/布局选项卡和菜单浏览器等组成，如下图所示。
“工作空间”工具栏
标题栏
“特性”工具栏
“快速访问”工具栏 菜单浏览器
“绘图”工具栏 坐标系图标
下拉菜单中，右侧有小三角的菜单 项，表示它还有子菜单。右图显示 出了“缩放”子菜单；右侧有三个 小点的菜单项，表示单击该菜单项 后要显示出一个对话框；右侧没有 内容的菜单项，单击它后会执行对 应的AutoCAD命令。
3. 工具栏 AutoCAD 2010提供了40多个工具栏，每一个工具栏上均有一 些形象化的按钮。单击某一按钮，可以启动AutoCAD的对应 命令。
1.2 AutoCAD 2010的主要功能
• 二维绘图与编辑 • 创建表格 • 文字标注 • 尺寸标注 • 参数化绘图 • 三维绘图与编辑 • 视图显示控制
1.2 AutoCAD 2010的主要功能
• 各种绘图实用工具 • 数据库管理 • Internet功能 • 图形的输入、输出 • 图纸管理 • 开放的体系结构
• 2004年——AutoCAD 2005版 • 2005年——AutoCAD 2006版 • 2006年——AutoCAD 2007版 • 2007年——AutoCAD 2008版 • 2008年——AutoCAD 2009版 • 2009年——AutoCAD 2010版
AutoCAD 2010除在图形处理等方面的功能有 所增强外，一个最显著的特征是增加了参数化 绘图功能。用户可以对图形对象建立几何约束， 以保证图形对象之间有准确的位置关系，如平 行、垂直、相切、同心、对称等关系；可以建 立尺寸约束，通过该约束，既可以锁定对象， 使其大小保持固定，也可以通过修改尺寸值来 改变所约束对象的大小。
• 1987年9月—— 9.0版 • 1988年10月——10.0版 • 1990年——11.0版 • 1992年——12.0版 • 1994年——13.0版 • 1997年6月——R14版 • 1999年3月——2000版 • 2000年7月——2000i版 • 2001年5月——2002版 • 2003年——2004版
• 1982年12月，美国Autodesk公司首先推 出 AutoCAD 的 第 一 个 版 本 ， AutoCAD 1.0版。
• 1983年4月——1.2版 • 1983年8月——1.3版 • 1983年10月——1.4版 • 1984年10月——2.0版 • 1985年5月——2.1版 • 1986年6月——2.5版 • 1987年4月——2.6版
6. 坐标系图标 坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用 的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系 (World Coordinate System ， WCS) 和 用 户 坐 标 系 (User Coordinate System，UCS)两种坐标系。世界坐标系为默认坐标 系。
模型/布局选项卡
菜单栏
“标准”工具栏
“图层”工具栏
“样式”工具栏
绘图窗口
“修改”工具栏
光标
滚动条
命令窗口
状态栏
1. 标题栏 标 题 栏 与其 他 Windows应 用 程 序 类 似 ，用 于 显 示 AutoCAD 2010的程序图标以及当前所操作图形文件的名称。 2. 菜单栏 菜单栏是主菜单，可利用其执行AutoCAD的大部分命令。单 击菜单栏中的某一项，会弹出相应的下拉菜单。右下图为“视 图”下拉菜单。
用户可以根据需要打开或关闭任一个工具栏。方法是：在已有 工具栏上右击，AutoCAD弹出工具栏快捷菜单，通过其可实 现工具栏的打开与关闭。 此外，通过选择与下拉菜单“工具”|“工具栏”|“AutoCAD” 对应的子菜单命令，也可以打开AutoCAD的各工具栏。 4. 绘图窗口 绘图窗口类似于手工绘图时的图纸，是用户用AutoCAD 2010 绘图并显示所绘图形的区域。 5. 光标 当光标位于AutoCAD的绘图窗口时为十字形状，所以又称其 为十字光标。十字线的交点为光标的当前位置。AutoCAD的 光标用于绘图、选择对象等操作。
中文版AutoCAD工程制图
第2章 基本概念与基本操作
本章要点
• 安装、启动AutoCAD 2010 • AutoCAD 2010经典工作界面 • AutoCAD命令及其执行方式 • 图形文件管理 • 确定点的位置 • 绘图基本设置与操作 • AutoCAD 2010帮助功能
2.1 安装、启动AutoCAD 210
