(整理)低压抽屉式开关柜规范书

内蒙古亿利热电厂工程低压抽屉式开关柜技术规范书（招标书）西安大唐电力设计研究院2006 年3月目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 需方工作7.工作安排8. 备品备件及专用工具9. 质量保证和试验10.包装和运输-------------1总则1.1 本设备技术规范书适用于户内400V动力中心（PC）、电动机控制中心（MCC）及其附属设备，它包括开关柜本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求和相关要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范书和工业标准的优质产品。

1.3 如果供方没有以书面对本技术规范书的条文提出异议，那么需方将以认为供方提出的产品完全满足本协议的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本技术规范所使用的标准如与供方所执行的标准发生矛盾、或与供方所执行的标准不一致时，供方应按较高的标准执行。

1.5 本设备技术规范书经需、供双方确认后为订货合同的技术附件，与合同正文具有同等效力。

1.6 本设备技术规范书未尽事宜，由需、供双方共同协商确定。

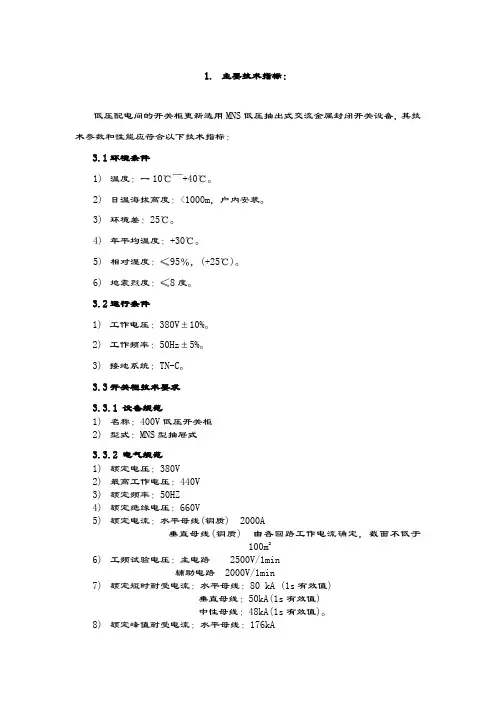

2 技术要求2.1 环境条件2.1.1 海拔：1025m2.1.2 历年最高温度：+40.2℃2.1.3 历年最低温度：-34.5℃2.1.4 相对湿度（25℃时）年平均相对湿度：42%2.1.5 基本地震烈度：8度、0.3g2.1.6 污秽等级：Ⅳ级、爬距≥3.1cm/kV2.1.7 最大日温差：30K2.2 .工程条件2.2.1 系统概况2.2.1.1 系统额定电压：380V2.2.1.2 系统最高电压：420V2.2.1.3 系统额定频率：50Hz2.2.1.4 系统中性点接地方式：直接接地2.3 安装地点：PC柜为户内独立配电室，MCC柜为户内就地安装。

2.4 开关柜基本技术特性2.4.1 PC开关柜外壳防护等级不低于IP32 。

MCC外壳防护等级不低于IP54。

防止昆虫、小型爬行动物等进入。

2.4.2 PC （MCC）柜的外形尺寸为：1000（800）mm×800（1000）mm×2260mm（宽×深×高）2.5 柜体结构2.5.1 开关柜应能从顶部或底部进入电缆。

2.5.2 PC柜为防护式标准模块化组合拼装结构，零件用螺栓连接。

2.5.3 开关柜体应分隔成三个小室，即主母线室，电器室和电缆室。

2.5.4 各功能室之间、各抽屉单元或分隔单元之间应采用隔板隔开。

隔板应考虑散热、限制事故扩大及能防止异物的进入，并不能因短路分断时的电弧或游离气体产生的热量及压力而造成损坏或永久变形。

2.5.5 柜体内所有非导电的金属板、金属件均应有可靠接地。

2.5.6 柜内应根据需方要求，提供可选的防凝露用的空间加热器及自动控制加热器运行的温、湿度控制器。

2.5.7 对于抽屉式开关柜，应具备如下功能：a.每个抽屉单元应有三个明显位置，即工作、试验和断开，这三个位置均应有机械定位装置。

b.每个抽屉单元应具有互换性，即使在短路事故发生后，其互换性也不应改变。

c.主电路和辅助电路的隔离插接件应能随单元的进出而自动地接通和断开。

d.各抽屉单元上应安装保护电路连接插件。

其动作程序为：在主电路连接之前，该插件与保护导体先接通，在主电路断开后，该插件才允许与保护导体分断。

e.抽屉单元与单元门之间应设有机械联锁。

当主开关（隔离开关或断路器）处在分断位置时，单元门才能打开，抽屉单元才能拉出或插入。

2.6 母线2.6.1 主母线、分支母线及接头，都应予绝缘。

2.6.2 母线材料应选高导电率的铜材料制造。

2.6.3 母线之间的连接应保证足够的面积和压力，但不应使母线变形。

振动和温度变化不应影响母线连接部位的接触。

2.6.4 母线和主电路连接件的带电部件之间及其接地金属构件的爬电距离和电气间隙应不小于20mm。

2.6.5 额定电流超过630A的铜母线，在搭接部位要求镀银。

2.7 配线2.7.1 绝缘导线应选用耐热、防潮及阻燃的铜质多股绞线, 绝缘材料应为交联聚乙烯或耐热聚氯乙烯。

导线的额定电压不小于500V。

2.7.2导线的截面应与其承载的电流额定值相适应。

辅助电路导线的截面不应小于2.5mm2，电流互感器二次回路的导线截面不应小于4.0mm2。

2.7.3 控制回路的导线均应选用绝缘电压不小于500V，截面不小于1.5mm2的多股绞线。

2.7.4 应提供足够数量的端子排。

每个配电柜上每组端子排应有不少于15%的备用端子，或者最少5个备用端子；每个功能单元内的备用端子数量应不少于4个。

2.7.5 端子排应采用阻燃型产品。

2.8 PC开关柜不靠墙布置，MCC柜靠墙布置。

3设备规范3.1 名称低压抽屉式开关柜3.2 型号（供方填）3.3 电气参数3.3.1 绝缘水平和额定工作电压（绝缘水平应按海拔高度进行修正）：a、主电路绝缘水平：工频2500V（1分钟）b、额定冲击耐压：8kVc、主电路额定工作电压：交流660V。

3.3.2 辅助电路额定工作电压a、交流：220V。

3.3.3 额定电流b、馈线分支母线额定电流：1000A和630 A；电源进线额定电流：2000A3.3.5 作为保护元件（如断路器、熔断器）在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流。

3.3.6PC进线柜、分段柜、至MCC的电源回路和大功率的电动机的开关采用智能型空气断路器，PC柜内其它馈线回路采用塑壳开关。

3.3.7PC柜内所有电动机回路配电机启动保护元件。

3.3.8供货数量4供货范围4.1 供方应提供动力中心（PC）及MCC开关柜本体及其柜内所有电气一次、二次元器件及附件。

参见上表提供的动力中心（PC）及MCC开关柜配置接线图（见附图）。

4.2 每面动力中心（PC）及MCC开关柜的供货范围应包括下列设备，但不限于此。

4.2.1 柜内所有的元器件及附件，包括塑壳断路器、隔离插头（或隔离开关）、接触器、热继电器、电流互感器等；4.2.2 柜内零序电流互感器、电流变送器等；4.2.3 柜内控制用熔断器、辅助继电器、控制开关（或按钮）。

4.2.4 柜内水平主母线、垂直分支母线、中性线。

4.2.5 联通主母线、接地母线。

4.2.6 可拆卸吊装角铁或吊环。

4.2.7 柜底槽钢安装底架。

4.3备品备件及专用工具和设备。

4.4 本工程动力中心（PC）及MCC柜的供货数量若有零星变动，但供方开关柜的单价不得改变。

5 技术服务5.1 技术文件5.1.1 投标时供方应向需方提供一般性资料，如鉴定证书、报价书、典型说明书、开关柜样本，开关柜技术资料包括开关柜内方案配置图、主要参数和开关柜外形图、安装基础图，基础荷载图（含地震荷载），开关柜排列所要求的操作维护走廊净距、安装尺寸、电力电缆和控制电缆的入口位置、母线桥外形及支撑和连接详图。

开关柜总重、运输重量。

5.1.2 设备规范表5.1.3 供货清单（各附件材质、规格、数量应分别列出）5.1.4 ISO9000质量认证书、产品合格证、制造检验记录、电气试验报告（包括外购件）、出厂试验报告。

5.1.5 协议书签定时向设计院提供以下技术文件（未含装箱文件）。

供方向需方提供下列技术文件3 份,同时向设计院和电厂提供电子版各1份（图纸采用Autocad14版，文本文档采用WORD98）。

a. 开关柜的外形图、基础图、基础留孔图、安装图。

b. 开关柜的参数c. 开关柜的总重及运输重量。

d. 使用说明书：包括额定电气参数、使用条件、一、二次接线方案，结构尺寸，母线桥外形及支撑和连接详图，开关柜典型布置、电缆沟及基础安装预埋件的平、剖面图、最新产品样本，配套元器件样本。

5.1.6 在完成工厂试验后，应提供下列内容一套完整的控制接线图：a. 由于元件的替代或更换所引起的修改。

b. 试验完成后的实际板后接线图。

c. 元件和外接端子的编号。

5.1.7技术协议书签定后5天内，供方向需方提供下列技术文件3 份,同时向设计院和电厂提供电子版各1份（图纸采用Autocad14版，文本文档采用WORD98）。

a. 低压厂用电单线图。

b. 开关柜平面布置图。

c. 二次控制接线图。

5.1.8 对供方所提资料的要求5.1.8.1 供方所提供的图纸如有修改，供方在新版中明确标示并相应提供文字说明。

5.1.8.2 原则上供方如有修改相应部分的图纸应在技术协议书签定后5日之内修改完。

5.1.8.3 供方应提供适用于本工程实际情况的，为本工程专用的技术资料。

5.1.8.4 供方提供的技术资料深度应满足需方进行阶段设计的要求。

这些资料应准确，不能任意修改。

5.1.8.5 供方所提交的技术资料内容至少应包括本附件中所要求的。

如需方在工程设计中需要本附件以外的资料，供方应及时无偿地提供。

5.1.8.6 供方向需方提交的每一批资料都应附有图纸清单，每张资料都应注明版次，当提交新版资料时应注明修改处并说明修改原因。

5.1.8.7 供方应在规定的时间内提供资料和图纸共7份，其中提供设计院4份，业主3份，同时提供给设计院和业主电子版文件各一份。

5.1.9 设备供货时提供以下资料12份：设备的开箱资料，除了5.2.7节所述图纸外，还应包括开关柜及其柜内元器件的安装、运行、维护、修理说明书、开关柜的接线图和端子排图、部件清单、工厂试验报告、产品合格证等。

5.1.10应向电厂提供培训资料4份：安装、运行、维护、修理说明书。

5.2 现场服务在设备安装过程中，供方应派有经验的技术人员长住现场，免费提供现场服务。

长住人员协助需方按照标准检查安装质量，处理测试投运过程中出现的问题。

供方应选派有经验的技术人员对安装和运行人员进行免费培训。

6 需方工作6.1 需方应向供方提供有特殊要求的设备技术文件。

6.2 设备安装过程中，需方应向供方现场派员提供工作和生活的便利条件。

6.3 设备制造过程中，需方可派员到供方进行监造和检验，供方应积极配合。

7工作安排7.1 根据工作需要可以召开设计联络会或采用其它形式解决设计与制造中的问题。

7.2 文件交接应有记录，设计联络会应有会议纪要。

7.3 供方提供的设备及附件规格、重量或接线有变化时，应及时书面通知需方。

7.4 供方应填写PC，MCC规范表，其格式和内容按表7.1。

8 备品备件及专用工具8.1 备品备件供方应向需方提供必要的备品备件，备品备件应是新品，与设备同型号、同工艺。

备品备件清单见表8.1。

8.2 专用工具供方向需方提供的专用工具及专用仪器仪表见表8.2。
