电梯的八大系统

电梯的八大系统一、曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成：（1）曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。

（2）曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。

（3）导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。

导向轮安装在曳引机架上或承重梁上。

当钢丝绳的绕绳比大于1时，在轿厢顶和对重架上应增设反绳轮。

反绳轮的个数可以是1个、2个甚至3个，这与曳引比有关。

二、导向系统导向系统由导轨、导靴和导轨架等组成。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

（1）导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。

（2）导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。

三、门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。

（1）轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。

（2）层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。

（3）开门机设在轿厢上，是轿厢门和层门启闭的动力源。

四、轿厢轿厢用以运送乘客或货物的电梯组件。

它是由轿厢架和轿厢体组成。

轿厢架是轿厢体的承重构架，由横梁、立柱、底梁和斜拉杆等组成。

轿厢体由轿厢底、轿厢壁、轿厢顶及照明、通风装置、轿厢装饰件和轿内操纵按钮板等组成。

轿厢体空间的大小由额定载重量或额定载客人数决定。

五、重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分的额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡设计影响的装置。

六、电力拖动系统电力拖动系统由曳引电机、供电系统、速度反馈装置、调速装置等组成，对电梯实行速度控制。

（1）曳引电机是电梯的动力源，根据电梯配置可采用交流电机或直流电机。

电梯的基本结构

14
第4节电梯的曳引机构
• 曳引机结构组成：
• 电动机 • 制动联轴器 • 制动器 • 减速器(无齿轮曳引机没有减速箱) • 曳引轮 • 底座 • 光电码盘（调速电梯装有）
15
第4节电梯的曳引机构
• 2. 电动机 • 电梯使用电动机的特征：断续周期工作、频繁启动、正反转、较大的起动力矩、较硬的机械特性、较小的起动电流、良好的调速性能（对调速电机）。 • 交流异步电动机形式选择：
• 常用的曳引轮绳槽的形状：半圆槽、楔形槽和带切口的半圆槽(又称凹形槽)。
25
第4节电梯的曳引机构
各槽型优缺点： • 半圆绳槽：与钢丝绳的接触面积最大，钢丝绳在绳槽中变
形小、摩擦小，有利于延长使用寿命。但其摩擦系数小，所以必须增大包角才能提高其曳引能力。一般只能用于复绕式电梯，常见于高速电梯。 • 带切口半圆槽：槽底部切制了一个楔形槽，使钢丝绳在沟槽处发生弹性变形，有一部分楔入槽中，使得当量摩擦系数大为增加，一般可为半圆槽的1.5—2倍。由于有这一优点，使这种槽形在电梯上应用最为广泛。 • 楔形槽：其有较大的当量摩擦系数，钢丝绳与绳槽的磨损较快，因此，一般只在杂物梯等轻载低速电梯上才被采用。
22
第4节电梯的曳引机构
• 5.曳引轮 • 嵌挂钢丝绳，绳两端分别与轿厢和对重装置连接。 • 安装位置：
• 有齿轮曳引机――安装在减速器中的蜗轮轴上； • 无齿轮曳引机――装在制动器的旁侧，与电动机轴、制动器轴在
同一轴线上。
23
第4节电梯的曳引机构
• 工作原理：当曳引轮转动时，通过曳引绳和曳引轮之间的摩擦力(也叫曳引力)，驱动轿厢和对重装置上下运动。
• 曳引轮的材料及结构 • 材料：曳引轮的材质对曳引钢绳和绳轮本身的使用寿命都有很大影响。由于曳引轮要承受轿厢、载重量、对重等装置的全部重量，所以在材料上多用球墨铸铁，以保证一定的强度和韧性；因为球状石墨结构能减小曳引钢丝绳的磨损。

电梯的基本组成

电梯的基本组成
电梯是现代城市中不可或缺的交通工具，它可以快速地垂直运输人员和物品。

电梯的基本组成主要包括电动机、传动机构、控制系统、安全保护装置、载重装置等。

电动机是电梯的动力来源，它能够将电能转化为机械能，驱动电梯的上下运动。

传动机构包括电机、减速器、曲柄轴、滑轮、钢丝绳等，它们协作完成电梯的上升和下降。

控制系统是电梯的核心部件，它负责控制电梯的开关门、上下运动、停靠等操作。

安全保护装置包括限速器、安全钳、缓冲器等，它们能够保证电梯的安全运行。

载重装置则用于测量电梯内载人或载物的重量，以便于控制系统做出相应的决策。

以上就是电梯的基本组成，各个部件合理协作，才能够保证电梯的安全运行。

随着科技的不断发展，电梯的组成也在不断更新和改进，以满足人们对于交通安全和便捷性的需求。

- 1 -。

电梯基础知识培训资料

电梯基础知识培训资料一、电梯的基本构造1. 电梯的组成部分电梯主要由以下几个部分组成：轿厢、对重、导轨、驱动系统、控制系统等。

- 轿厢：用于承载乘客或货物的部分，通常由钢板焊接或者冲压而成，其尺寸和承载能力根据不同的需求而定。

- 对重：用于平衡轿厢的自重，一般安装在导轨上，并通过钢丝绳与轿厢相连，起到平衡作用。

- 导轨：用于引导轿厢的升降运动，通常分为直线导轨和曲线导轨两种，能够确保轿厢稳定地运行。

- 驱动系统：用于推动轿厢的运行，通常包括电动机、减速器、钢丝绳等组成。

- 控制系统：包括电气控制系统和操作系统，用于控制电梯的运行、开关门等功能。

2. 电梯的工作原理电梯的基本工作原理是通过电动机驱动轿厢上升或下降，在运行过程中，对重与轿厢的重力平衡，保证轿厢的稳定运行。

控制系统根据楼层按钮的指令，控制电梯的运行。

当电梯到达指定楼层时，控制系统会让电梯停在该楼层，并打开门。

当所有的乘客进出完成后，控制系统会在一定时间后自动关闭电梯门并继续运行。

二、电梯的安全知识1. 电梯的安全操作规程- 乘坐电梯时，应按楼层按钮，不得在电梯内乱动或大声喧哗，以免影响其他乘客和电梯的正常运行。

- 当电梯出现异常或故障时，乘客应保持镇定，按下电梯内的紧急报警按钮，并等待救援人员的到来。

- 在地震、火灾等紧急情况下，不要乘坐电梯，应采取适当的疏散方式离开建筑物。

2. 电梯的日常维护和安全检查- 定期进行电梯维护保养，检查电梯的各个部件是否正常运行，保证电梯的安全性能和舒适性。

- 定期进行安全检查，包括检查电梯轿厢、对重、钢丝绳、导轨、控制系统等部件是否有异常，及时进行修理或更换。

三、电梯的故障处理1. 电梯的常见故障- 电梯无法启动或停止：可能是由于电源故障、电动机故障或控制系统故障引起的，需要检查相关部件并进行修理。

- 电梯无法平稳运行：可能是由于导轨、对重、钢丝绳等部件损坏或老化所致，需要进行检查和更换。

- 电梯门无法正常开合：可能是由于门轨偏移、门闩故障或控制系统故障引起的，需要进行维修或更换相关部件。

电梯基本知识

以井道底坑、井道壁和井道顶为界限的。
7）提升高度：从电梯的底层端站楼层地面至顶层端站楼层地面之间的垂直距离。
8）平层准确度：轿厢到站停靠后，轿厢地坎上平面对层门地坎上平面沿垂直方向的误差值。
9）层门：设置在层站入口的门；
10）轿箱门：设置在轿厢入口的门；
11）底坑深度：底层端站楼层地面至井道底坑之间的垂直距离。
电梯基本知识
1.减速箱； 2-曳引轮； 3-曳引机底座；4-导向轮； 5-限速器； 6-机座； 7-导轨支架； 8-曳引钢丝绳； 9-开关碰铁； 10-紧急终端开关 11-导靴； 12-轿架； 13-轿门； 14-安全钳； 15-导轨； 16-绳头组合； 17-对重， 18-补偿链； 19-补偿链导轮； 20-张紧装置 21-缓冲器； 22-底坑； 23-层门； 24-呼梯盒； 25-层楼指示灯 26-随行电缆； 27-轿壁； 28-轿内操纵箱； 29-开门机 30-井道传感器； 31-电源开关； 32-控制柜； 33-曳引电机； 34-制动器
电梯分类
按用途分类
1）乘客电梯
2）载货电梯
3）客货电梯 5）住宅电梯
4）病床电梯 6）杂物电梯
7）船用电梯
8）观光电梯
9）汽车用电梯 10）其他电梯
按速度分类
1）低速电梯（v<1m/s） 2）中速电梯（1m/s≤v<2m/s） 3）高速电梯（2m/s≤v<4m/s） 4）超高速电梯（v≥4m/s）
a、从电梯空间位置可划分：
机房、井道、轿箱和层站四部分
b、从电梯各构件的功能可分为八个部分：
曳引系统、导向系统、轿厢系统、对重平衡系统、门系统、电力拖动系统、电气控制系统、安全保护系统
1、曳引系统

电梯的组成

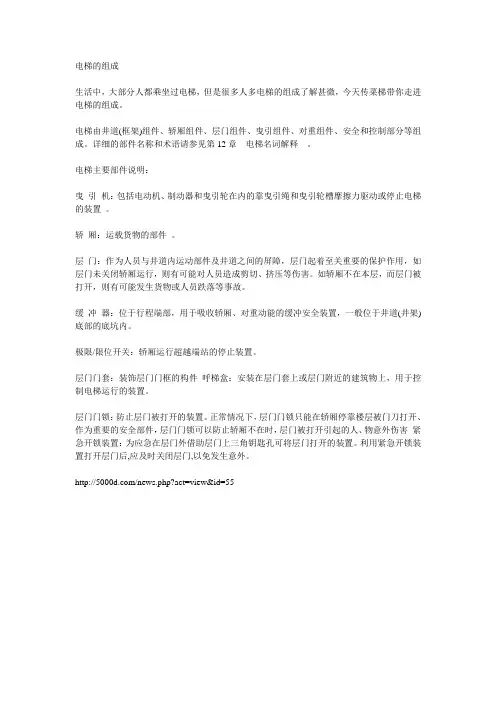

电梯的组成
生活中，大部分人都乘坐过电梯，但是很多人多电梯的组成了解甚微，今天传菜梯带你走进电梯的组成。

电梯由井道(框架)组件、轿厢组件、层门组件、曳引组件、对重组件、安全和控制部分等组成。

详细的部件名称和术语请参见第12章电梯名词解释。

电梯主要部件说明：
曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动或停止电梯的装置。

轿厢：运载货物的部件。

层门：作为人员与井道内运动部件及井道之间的屏障，层门起着至关重要的保护作用，如层门未关闭轿厢运行，则有可能对人员造成剪切、挤压等伤害。

如轿厢不在本层，而层门被打开，则有可能发生货物或人员跌落等事故。

缓冲器：位于行程端部，用于吸收轿厢、对重动能的缓冲安全装置，一般位于井道(井架)底部的底坑内。

极限/限位开关：轿厢运行超越端站的停止装置。

层门门套：装饰层门门框的构件呼梯盒：安装在层门套上或层门附近的建筑物上，用于控制电梯运行的装置。

层门门锁：防止层门被打开的装置。

正常情况下，层门门锁只能在轿厢停靠楼层被门刀打开、作为重要的安全部件，层门门锁可以防止轿厢不在时，层门被打开引起的人、物意外伤害紧急开锁装置：为应急在层门外借助层门上三角钥匙孔可将层门打开的装置。

利用紧急开锁装置打开层门后,应及时关闭层门,以免发生意外。

/news.php?act=view&id=55。

电梯主要结构

电梯是一种解决垂直运输的交通工具,与人们的日常生活紧密联系,主要由曳引机,控制柜,轿厢,门,导轨,限速器,缓冲器,对重装置,随行电缆和曳引机钢丝绳等部件组成,现在,按照其所在的位置将其分为四部分:电梯机房,电梯井道,电梯轿厢,电梯层站并分别加以介绍.一,电梯机房,电梯机房是电梯的大脑和心脏,电梯的控制系统和动力系统均安装在这里.机房内安装了电梯曳引机(TRACTION MACHINE),导向轮(GUIDE WHEEL),控制屏(CONTROL CABINET),限速器(RUNAWAY GOVERNOR).电源控制箱(MASTER POWER SWITCH)等主要设备.大多数类型的电梯的电梯机房位于井道顶部的上方,简称"上机房"因建筑物结构的限制,电梯机房可设在井道的下方,简称"下机房";或设在井道的侧面,称为"侧机房".1.曳引机(TRACTION MACHINE)曳引机为电梯运行提供动力,分为有齿轮曳引机(用于中低速度电梯)和无齿轮电梯(用于高速电梯).它由电动机,制动器,制动联轴器,减速箱(无齿轮曳引机没有减速箱),曳引机,编码和底座组成.曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置联结,并且联结点在重力的中心,使得驱动时消除了轿厢和对重对导轨的水平负荷力,减少了摩擦和运行振动及噪音.曳引机的输出转矩通过曳引钢丝绳传送给电梯轿厢,驱动力是通过曳引绳与绳轮之间的摩擦力产生的.曳引拖动的一个内在的安全特点是当轿厢或对重任一边蹲底是,电梯就会失去曳引力.也就是说,曳引机可以继续运转,但驱动力不会传到钢丝绳上.因此,无论是轿厢还是对重都不会被提升到进道顶部而冲顶.1.1 电梯曳引机的分类电梯曳引机有多种类型1.1.1 按照传动形式分,有以下几种.(1)涡轮付曳引机--用交流或直流电机驱动,通过齿轮减速装置将电机的驱动力传递到曳引轮.涡轮减速机具有噪音低,振动小,运行平稳之优点.但其传动效率低,适用于速度为2.0M/S及以下的电梯.这种减速机能产生很大的齿轮减速比,因此就可以使得曳引机功率不变而体积更加小巧.而且由于在相同的箱体中可以利用多种减速比的组合,因而可以产生多种规格.齿轮减速装置由黄铜涡轮和钢制涡杆构成,驱动曳引轮可以装在右手方也可以装在左手方,涡杆可以装在涡轮下方也可以装在上方.(2)斜齿轮曳引机--斜齿轮减速装置内摩擦系数小,传到效率高.驱动电机有交流和直流两种.多用交流电机驱动.其最大特点是传动效率高,节能.限制噪音是这种机器的主要技术关键.(3)行星齿轮曳引机--多用交流电机驱动.具有体积小,结构紧凑,传动效率高等优点.(4)无齿轮曳引机--这种电机是将曳引轮直接安装在电机轴上.这种曳引机可以用于较高楼层的建筑,提升速度可达15M/S1.1.2按供电形式分主要有:1直流无齿轮曳引机无齿轮曳引机最早用于电梯曳引的是直流电机,具有可以准确地控制加速,减速,最高速度及准确之特点.2.交流永磁同步无齿轮曳引机稀土永磁材料的发展使制造交流永磁同步无齿轮曳引机成为现实.交流永磁同步电机突出特点是功率因数几乎等于1,在同等参数下,永磁同步电机功率增大,输出转矩也就提高了.通过与电机同轴的驱动曳引轮实现直接驱动,勿需减速机.具有传动效率高,振动与噪音小,结构简单,易维护之特点.1.2曳引机的组成1.2.1电动机(Motor)电梯用电动机应具有断续周期性工作,频繁启动,正反方向运转,较大的启动转矩,较硬的机械特性,较小的启动电流等特性.分为交流电动机和直流电动机两种.交流电动机分为异步电动机,同步电动机,永磁同步电动机.根据GB12974-91<<交流电梯电动机通用技术条件>>,我国对交流电梯电动机的额定频率,额定电压,额定功率作如下规定:1.额定频率,额定电压分别为50HZ,380V.2.额定功率为:4,5.5,7.5,11,15,18.5,22,30,37KW.3.电动机极数分为单速4极,双速4/16极或4/18极,4/24极.4.电动机的轴向串动量不大于3MM.交流电动机所需功率可用下面经验公式计算出(1-K平)QV/102ηK平:电梯对重平衡系数,取0.4~0.5.Q:电梯额定载重,单位千克(KG).V:电梯额定速度,单位米/秒(m/s)η:电梯机械总效率,有齿轮取0.5~0.1.,无齿轮取1.05~0.1.直流电动机为他激式,一般采用可控硅整流装置供电.1.2.2制动器(Braker)制动器是电梯曳引机中最重要的安全装置它能使运行的电梯轿厢和对重在断后后立即停止运行,并在任何停车位置定位不动.电梯一般都采用长闭式双瓦块式型直流电磁制动器,其性能稳定,噪音少,制动可靠,即使是交流电梯也配用直流电磁制动器,所用直流电源由专门的整流装置供给.对于有齿轮曳引机,其制动器装在电动机与减速箱输入轴的带制动轮联轴器上:对无齿轮曳引机,制动器常常与曳引机轮铸成一体,直接装在电动机轴上.当电动机通电时,电梯准备启动时,制动器立即上电松闸;当电梯停止运行,或电动机掉电时,制动器立即断电并靠弹簧力使制动器制动,曳引机停车运行并制停轿厢运行.对于制动器的工作如下要求: (1)合闸时,闸瓦现制动轮的工作面相互接触的有效面积应大于闸瓦制动面积的80%.(2)松闸时,两侧闸瓦应同时离开制动轮.(3)两侧闸瓦与制动轮表面的间隙不大于0.7mm.1.2.3减速箱(Geared Machine)减速箱的作用是降低曳引机输出转速,增加输出转矩;并使逆转带有机械锁定功能.一般为一级蜗轮减速器,由蜗轮和蜗杆组成,还有高效的行星齿轮,斜齿轮传动形式.蜗杆传动有圆柱形蜗杆和圆弧面蜗杆传动两大类.圆柱形蜗杆传动又分为阿基米德螺线蜗杆,延伸渐开线和K形齿轮蜗杆.按照减速箱中蜗杆与蜗轮的相对位置又有蜗杆上置,下置,立式蜗杆传动三种.1.2.4曳引轮(Driving Sheave)以钢丝绳曳引的电梯其轿厢和对重是用曳引钢丝绳绕着曳引轮并且悬挂在曳引轮上的,利用他们之间的摩擦力使轿厢上下运动.常用的曳引轮绳槽形式有半圆槽,带切口半圆槽,V形槽.钢丝绳的缠绕方式分为半绕式(包角小于180度)和全绕式(最大包角可达330度).曳引轮直径要大于钢丝绳直径的40倍,一般在45~55倍之间.1.2.5曳引钢丝绳及绳(hoist rope and fastenting)电梯用曳引钢丝绳常采用锥套用回环结构方式,再浇铸巴氏合金连接,连接处的强度不低二钢丝绳自身强度的80%.关于钢丝绳安全系数的规定如下:使用三根以上的曳引绳,安全系数要大于12;二根以上的曳引绳,安全系数大于16.1.2.6曳引机底盘(Traction Machine Suport)曳引机底盘是连接电动机,制动器,减速箱的机座,由铸铁或型钢与钢板焊接在一起.曳引机各部件均装配在底盘上,底座又固定在指定型号的两个平行且具承重作用的工字钢上.2.导向轮(Deflector Sheave)导向轮既用来调整钢丝绳与曳引轮之间的包角大小,也调整轿厢与对重的相对位置.导向轮用于半绕式时,称为过桥轮;用于全绕式时,称为抗绳式.导向轮和曳引轮一样,选用耐磨的铸铁.导向轮的绳槽为圆槽.槽深应大于D/3(D 为钢丝绳直径);槽的圆弧半径比钢丝绳半径放大1/20.导向轮直径也必须满足钢丝绳直径的40倍以上.其特点为:心轴固定,轮壳中有滚动轴承,心轴两端用U 型螺钉或心轴座双头螺栓,螺母固定.3.控制柜(Controller)电梯控制柜安装在曳引机旁边,是电梯的电气装置和信号控制中心.早期控制柜中有接触器,继电器,电容,电阻器,信号继电器,供电变压器及整流器等.随着电脑,电子技术的民展,电梯控制柜变得越来越小,功能越来越强大.目前的控制柜一般都由PLC和变频器组成;不有一些电梯用电脑板控制.PLC实际上也是一个计算机,主要用于工业现场控制.在一些特殊环境,PLC比电脑板的性能更稳定.现代电梯档次高低主要取决于控制柜的先进性.它反映电梯功能的大小,可靠性高低及智能化水平的先进程度.3.1控制柜的主要功能是:操作控制和驱动控制.3.1.1操作控制1.呼梯信号的输入输出处理并应答呼梯信号,并开始关操作.2.通过已经登记的信号与乘客进行通讯,当轿厢抵达一个楼层时,通过到站铃声和运行方向可视信号提供轿厢和运行方向信息.3.1.2驱动控制1.根据操作控制的指令信息,控制轿厢的启动,加速(加速度,速度),运行,减速(减速度),平层,停车,自动再平层.2.确保轿厢运行安全,可靠.3.2控制柜设置1.一般提升高度,中等以下速度电梯的控制柜每梯一个.其囊括了控制与驱动全部器件.2.大提升高度,高速电梯,无机房电梯因其曳引机功率大供电电压高,故分为信号控制和驱动控制柜.3.群控梯的群控调度有设专门群控调度柜的,也有不设专门群控调度柜的,例如OTIS产中不设专门群控柜.3.3伊士顿电梯功能配置紧急供电功能3.3.1基本功能3.3.1.1全集选控制根据需要可实现上集选,下集选和全集选控制.将所有的呼梯信号和主令信号统一进行分配调度,以实现电梯的最优运行.3.3.1.2司机操作自动运行状态下自动定向,自动关门,轿内指令优化定向;司机运行状态下自动定向,手动关门,(需司机按关门按钮点动关门)当有外呼信号被登记,轿内蜂鸣器鸣响提醒司机关门.3.3.1.3延时关门自动运行时,电梯到站自动开门后,无关门信号弹时,等待延时间达到设定时间(在参数中设置)后关门.3.3.1.4光幕保护当光幕动作时,电梯会无条件开门.如光幕动作时,不消除则不关门.与安全触板相比,光幕的优点是:动作更灵敏,美观.当光幕被挡住超过一定时间后,光幕控制器将发出报警声.3.3.1.5到站钟电梯到达目标层停靠时,到站钟将响起悦耳的铃声提醒轿内乘客和厅外候梯乘客电梯即将到站.3.3.1.6消防功能当消防开关被置位(非检修状态),全部召唤和主令消号,将分以下几种状态运行: (1)当电梯处于停车开门状态,电梯将停止开门并关门,立即返回消防基站,开门等候.(2)当电梯处于停止运行中,电梯自动返回消防基站,开门等候.(3)当电梯正在反向运行时则就近停靠不开门,返回消防基站,开门等候.(4)电梯正在顺向运行时,则直接返回消防基站,开门等候.电梯返回消防基站后,非消除梯进入将停止运行.消防梯将进入消防运行状态,在消防员的控制下,不再接收召唤信号,仅登记主令信号,且每次停站后,消除所有登记.消防运行时需点动主令或关门按钮关门,松手即开门.3.3.1.7满载直驶当电梯达到额定载重时,电梯将不响应经过的已登记的召唤信号而只有主令登记的层站停靠.3.3.1.8缺相和错相保护当电梯电控系统的供电线路发生错相或缺相时,电梯将按照正确的方向运行或停止运行.3.3.1.9防捣乱功能(1)当电梯处于轻载(小于额定载荷的30%)时,将能被登记的主令信号限定在规定数量以下.若大于规定数量,电梯将自动消除所有主令登记信号.(2)当电梯到达两个端站后,将自动消除所有主令登记信号.3.3.1.10轿子厢与机房通话功能轿厢乘客按下操纵箱上的电话按钮,来呼叫机房的人与其通话.机房的人可以直接拿起话机与乘客通话.3.3.1.11轿厢灯和风扇自动节能功能如电梯无指令和外如登记超过设定时间(在参数中设置),轿厢内自动关断照明和风机,任何召唤信号都会使电梯重新开启照明和风机.3.3.1.12门锁故障自动重复关门当电梯关门后,根据对门锁和关门到位信号的分析,发现电梯未能完全关门,将自动重新开门并关门.若连续3次重复开门关门,电控系统将认为现出门锁故障,停止电梯运行,发出门锁故障信号.3.3.1.13端站强迫减速保护当电梯到达两个端站,通过外围的硬件线路使电梯强迫减速以防止电梯冲顶或蹲底3.3.1.14超载声光报警,停梯亲指示超载时电梯将自动开门,蜂鸣器鸣叫给予指示.3.3.1.15错误呼叫或主令取消乘客按下主令按钮被响应后,发现与实际要求不符,可在主令登记后1秒内连按2次错误主令的按钮,该登记将被取消.3.3.1.16空闲时自动返等待站无司机运行时,无指令和召唤超过设定时间(在参数里设置),自动返回等待站.3.3.1.17端站错误显示自动纠正当电梯乱层后,电梯运行到两个端站后,将自动恢复正确的楼层记数和显示. 3.3.1.18锁梯自动返基站自动运行状态下,锁梯开关被置位后,消除所有召唤登记,停止主令登记.电梯仍正常运行,只响应轿内已经登记指令直至所有登记指令被消除.而后返回基站,自动关门,30秒停止电梯运行.当锁梯被复位后重新开始正常运行.3.3.1.19井道参数自学习自动检测层数及层间距离及井道内各种数据(层高,保护开关位置,减速开关位置等),并永久保存这些运行资料.3.3.1.20通层运行超时保护电梯以最大额定速度在两端站之间的运行时间不得超过保护时间(在参数中设置).以防止电梯发生故障时,主机不停运转造成零部件损坏,如钢丝绳与曳引轮长时间摩擦,导致曳引轮和钢丝绳损坏.3.3.1.21轿内和厅外方向及楼层显示轿内与召唤箱内均有点阵显示楼层的滚动显示运行方向3.3.1.22双门锁接触器的门连锁保护将轿门锁和厅门锁的门连锁保护各用一个接触器实现,以区别轿门锁和厅门锁的门连锁保护3.3.1.23能进行主回路接触器,门锁接触器,安全回路接触器,抱闸接触器沾死检测,当上述接触器出现沾死情况,电梯将自动停止运行,发出相应接触器故障信号.3.3.2可选功能3.3.2.1并联运行通过串行连接和参数设置,将两台电梯的召唤信号统一进行分配调度,以实现两台电梯的并联运行.3.3.2.2贯通门一台电梯两边开门或90度直角开门即一个轿厢有两个开门机构.3.3.2.3背景音乐电梯在运行过程中播放音乐并语音报站,实现电梯到站钟的功能.3.3.2.4远程监控通过CAN工业总线用调制解调器(Modern)和电话线将监控中心的个人电脑和电梯控制器连接,可在监控室或异地对电梯的运行情况进行监控.3.3.2.5智能卡管理系统通过智能卡,对电梯的使用权限进行规定,以实现电梯的有效管理.3.3.2.6电子公告牌显示公告牌功能.即电梯的厅外或轿厢内的电子信息公告牌.方便物业公司发布一些信息.3.3.2.7群控3台以上的电梯的召唤信号统一进行分配调度,以实现多台电梯的最优运行. 3.3.2.8防火门按照澳洲标准设计的防火门.可以在发生火灾时,阻止烟雾,火进入轿厢,以保护乘客的安全.3.3.2.9三方通话机房,轿厢,值班室或监控室三方通话3.3.2.10停电应急平层装置停电时,电梯将就近平层开门以确保乘客正常离开.4.限速器--安全钳(Overspeed governor and safety gear)限速器和安全钳.成对出现和使用,它们是电梯中最重要的一道安全保护装置. 限速器安全钳其作用是:一旦电梯由于超载,打滑,断绳,失控等原因,电梯轿厢超速下落,限速器-安全钳动作,轿厢紧紧卡在两列轨道之间,起到了安全保护的目的.限速器----安全钳装置由限速器,限速钢丝绳,安全钳,底坑张紧装置组成.其中,限速器位于机房,安全钳位于轿厢,张紧装置位于底坑,限速钢丝绳绕过限速器,底坑张紧装置并固定在轿厢的楔块上.当轿厢运行时,通过限速器钢丝绳带动限速轮旋转,一旦轿厢向下运行速度超过电梯额定速度的115%,限速器电气开关动作,切断安全回路,使电动机掉电,制动器上闸;甩块在离心力的作用力,使限速器机械动作,卡住限速器钢丝绳.由于轿厢继续向下运行,相当于限速钢丝绳将安全钳提起,使轿厢紧紧地卡在两列轨道上.常见的限速器有:甩块式限速器(用于V≤1.75m/s的低速电梯中)和甩球式(用于快速和高速电梯)两种.国标规定:限速器的动作为轿厢额定速度的115%,其上限1.25V+0.25V.V为轿厢的额定速度.对于低速重载电梯,限速器的动作速度取下限,大于1m/s的渐进式安全钳,取上限.5.电源控制箱(Master power switch)输送到机房的3相5线制电源线通过安装在机房入口处的电源控制箱内的主电源断路器引入电梯控制柜.此断路器应选择合理的型号规格,并应有保证维修人员绝对安全的防止误合闸的锁扣结构.同时,轿厢照明,井道照明,安全电源开关也在电源控制箱内.二.电梯井道1.导轨(Guide rail)导轨和导靴是电梯轿厢和对重的导向部分.常用的导轨有T型导轨,L型导轨和5米空心轨.T型导轨用于轿厢导向,L型导轨和5米空心轨用于对重导向.导轨要求具有足够的强度,韧性,在受到强烈冲击时不发生断裂,要求足够的光滑.常用的电梯T型导轨的主要尺寸为底宽b,高度h,工作面厚k.材料为Q235钢,可用冷轧加工和机械加工.现有T型导轨规格表示方法为"b/加工方法".导轨在安装中必须保证导轨支架的间距小于2.5米;导轨工作面对5m铅垂线的相对最大偏差不大于1.2mm,T型对重导轨不大于2mm;轿厢导轨和设有安全钳的对重导轨的工作面接头处不能有连续缝隙,且足部缝隙不大于0.5mm,设有安全钳的对重导轨不大于1mm;轿厢导轨和设有安全钳的对重导轨的工作面接头处的台阶不大于导轨0.05mm,没有安全钳的对重导轨不大于0.15mm;台阶的修平长度为中低速梯为300mm以上,高速梯为500mm以上.2.缓冲器(Buffer)2.1 缓冲器的作用缓冲器是电梯安全保护系统中最后一道保护装置.当电梯的极限开关,制动器,限速器----安全钳都失控或未及时动作,轿厢或对重已坠落到井道底坑发生"蹲底"现象时,井道底的轿厢缓冲器或对重缓冲器将吸收和消耗下坠轿厢或对重的能量,使其安全减速,停止,起到安全保护作用.缓冲器安装在底坑内,2吨以上货梯轿厢下装有两个缓冲器,2吨以下装一个;对重侧只装一个缓冲器.2.2 弹簧缓冲器和液压缓冲器弹簧缓冲器(Spring Buffer )弹簧缓冲器是一种蓄能型缓冲器,常用于低速电梯(V≤ 1.0m/s)中,由缓冲胶垫,缓冲座,圆柱螺旋形压缩弹簧和弹簧座组成.液压缓冲器(HYdraulic Buffer)液压缓冲器是一种耗能型缓冲器,常用于快速和高速电梯中(V≥1.0m/s).其基本原理是按照小孔节流作用将轿厢(或对重)缓冲器所具有的动能转化为热能和压实缓冲器形成的势能.3.随行电缆(traveling Cable)轿厢内外所有电气开关,照明,信号控制线等都要与机房控制柜相连接,轿内按钮也要与控制柜连接,所有这些信号的信息传输都要通过电梯随行电缆进行连接. 现用电缆为TVVB44×0.75+(2×2P)×0.75+1×2或TVVBG44×0.75+(2×2P)×0.75+1×2(高层时使用)4.补偿装置(Compensation Device)当电梯提升高度(总行程)超过30M以上时,悬挂在曳引轮两侧的曳引钢丝绳的重量不能再忽略不计了.为了减少曳引机的功率传输,就要抵消曳引钢丝绳的重量对电梯运行的影响,人们采取在轿厢底部和对重底部加装补偿装置.即对称补偿法来改善,平衡钢丝绳所带来的载荷变化.对称补偿的优点是不需要增加对重的重量,补偿装置的重等于曳引钢丝绳的总重量(不考虑随行电缆重量).补偿装置分为两大类:补偿链和补偿绳.(其中又分带消声麻绳补偿链,带外胶套补偿链,和全塑补偿绳)5.限速器张紧装置(Governor Tension Device )张紧装置是一种能使限速器钢丝绳始终保持张紧状态的装置.它由张紧轮及配重,防断绳电气安全开关等组成.6.隔磁板(平层板)隔磁板安装在电梯井道内每个层站平层域内.当轿厢运行到某一平层区域时,该平层板插入轿厢顶上的平层感应器内,切断感应器回路,并将信号传入机房控制系统中,以实现楼层计数,电梯平层,停车,开关的控制.7.对重装置(Counterweight Device)对重装置的作用,是以其自身重量去平衡轿厢侧所悬挂的重量.电梯驱动实现曳引电梯平衡是关键.对重装置:1.曳引绳,2.导靴;3.对重架;4.对重块;6.缓冲器碰块.其作用有:减小电梯曳引机的输出功率减小曳引轮与钢丝绳之间的摩擦曳引力,延长钢丝绳寿命如果电梯在"冲顶"或"蹲底"时,使电梯失去曳引条件,避免冲击井道顶部.使电梯的提升高度不象强制式驱动那样受到限制.8.减速开关,限位开关和极限开关.减速开关(强迫减速开关)减速开关安装在电梯井道内顶层和地层附近.当电梯失控而"冲顶"或"蹲底"时,轿厢上的上,下开关打板报又称撞弓)必然先使减速开关动作而断开.对于低速电梯,只需要减速开关就可以了,而高速电梯,在单层距离内,换速距离不够,需加一个单层强迫减速开关,位置设在多层减速开关之后,因此井道的顶层和底坑各有两个以上的减速开关.限位开关(端站限位开关)限位开关有上,下各一个,安装在上,下减速开关的后面.减速开关一旦失灵未能使电梯上行(或下行)减速,停止,轿厢越过上端站(或下端站)平层位置时,限位开关动作,迫使电梯停止.极限开关(终端极限开关)极限开关有机械式和电气式两种:机械式常用于货梯;电气式常用于客梯.它是电梯安全保障装置中最后一道电气安全保护装置.三.电梯轿厢轿厢是电梯中装载乘客或货物的金属结构体.它由轿厢架,轿厢壁,轿厢底,轿厢顶,轿门等几个部分组成.由上下四组导靴导向沿导轨作垂直升降运动,完成垂直运输任务.1.轿厢架(Car Frame )轿厢架(轿架)是电梯轿厢中的承重构件,也是轿厢的骨架,分为对边型和对角型两种轿厢架.对边型轿厢架适用于一面或对穿设置轿门的电梯,受力情况较好;对角型轿厢架在相邻两边设置轿门的轿厢上,但受力的条件较差.轿厢架由上梁,下梁,底座,立柱和拉杆等组成,各部件强度,风度要求都比较高.2.轿厢体(Car Platform,Walls,Roof and Celiling)轿厢体由轿底,轿壁,轿顶,轿门等组成.客梯的宽一般大于深,宽深比10:7或10:8.(1)轿底由型钢组成框架,可铺设各种装饰材料.(2)轿壁由钢板折边后用螺钉与轿底,轿顶和轿厢加强连接,要求有足够的强度.可用各种材料进行装饰.(3)轿顶要有足够的强度,要设置一定的安全防护措施.必须设置轿顶检修盒,其内包含检修/运行(自动)开关,急停开关,门机开关,照明开关和供检修用的电源插座.在下面,是用于装饰的吊顶.(4)轿门一般应为封闭门,轿门结构分为三个主要类型:中开,旁开(左,右开以站在电梯外向里看为准)和直分式.中开门开启和关闭较快,所以用于繁重交通客流量大的商业大厦.旁开门可以充分利用井道,使之获得更大的轿厢面积.直分式系上,下开启,门口可以与轿厢同宽,特别适用于自动装卸货物的现货化货舱使用.(5)轿厢操纵箱(Car Operation Panel)轿厢内在轿门旁边设置有操纵箱,供乘客操纵电梯用.。

电梯的工作原理

电梯的工作原理电梯是现代城市中不可或者缺的交通工具，它能够垂直运送乘客或者货物到不同楼层。

电梯的工作原理是通过电动机驱动钢丝绳和导轨系统，使电梯在垂直方向上运行。

1. 电梯的组成部份电梯主要由电动机、控制系统、钢丝绳、导轨、平衡系统和安全装置等组成。

- 电动机：电梯的动力来源，普通采用交流电动机或者直流电动机。

- 控制系统：控制电梯的起停、运行速度和楼层选择等功能。

- 钢丝绳：用于连接电梯车箱和配重块，支撑和传递电梯的分量。

- 导轨：安装在电梯井道内，用于引导电梯的运行。

- 平衡系统：通过配重块和钢丝绳的平衡，减轻电动机的负荷。

- 安全装置：包括限速器、安全钳和缓冲器等，用于保障乘客和货物的安全。

2. 电梯的运行原理电梯的运行原理基于物理学中的平衡和力学原理。

- 平衡原理：电梯通过配重块和钢丝绳的平衡，使得电梯的运行更加平稳和高效。

- 引力原理：电梯的运行受到地球引力的影响，电梯的分量会受到地球引力的作用而下降，电梯的上升则需要克服地球引力的作用。

- 牛顿第二定律：电梯的运行需要克服磨擦力和空气阻力等阻力，根据牛顿第二定律，电梯的加速度与所受力的大小成正比，与电梯的质量成反比。

3. 电梯的运行过程电梯的运行过程可以分为以下几个步骤：- 乘客进入电梯并选择楼层：乘客进入电梯后，通过按下所需楼层的按钮来选择目标楼层。

- 电梯的起动和加速：当乘客选择楼层后，电梯会根据乘客的选择和当前楼层的情况进行起动，并逐渐加速到设定的运行速度。

- 电梯的平稳运行：当电梯达到设定的运行速度后，它会以恒定的速度运行，直到接近目标楼层。

- 电梯的减速和住手：当电梯接近目标楼层时，它会减速并最终住手在目标楼层，以便乘客安全地出入电梯。

- 乘客出入电梯：电梯停在目标楼层后，乘客可以安全地出入电梯。

4. 电梯的安全装置为了保障乘客和货物的安全，电梯配备了多种安全装置：- 限速器：当电梯的运行速度超过设定范围时，限速器会自动刹车，防止电梯的速度过快。

电梯结构原理介绍

蜗轮蜗杆传动曳引机
行星传动曳引机
皮带传动曳引机
永磁同步无齿轮曳引机
永磁同步无齿轮曳引机
制动器
• 要求： • 参与制动轮或盘的施力机械部件应分两组装设； • 主电源（动力电）失电或控制电源失电，制动器必须自动动作； • 切断制动器电流，至少应由两个独立的电气装置来实现。 • 轿厢载有125％Q以额定速度下行时，能使曳引机停止运转； • 需要时可手动松闸
中分式层门
变频电机与同步带传动的门机
中分门联动
旁开门联动
单折臂联动机构摆杆式双折联动机构
门锁安全触点型式
一种倒装式门锁装置
六、安全钳与限速器
• 安全钳是一种使轿厢（或对重）停止运动的机械装置。凡是由钢丝绳或链条悬挂的载人轿厢均要设安全钳当底坑下有过人的通道或空间时，对重也需设安全钳。
6、曳引轮槽磨损的原因
1）、曳引轮本身 2）、绳的构造、材质及其物理特性 3）、运行高度 4）、载荷 5）、曳引机的驱动特性 6）、环境和保养
二、电梯曳引机
有齿轮曳引机由电动机、制动器、减速箱、盘车装置及底座等组成。
无齿轮曳引机由电动机、制动器、盘车装置及底座等组成。
蜗杆上置的悬臂曳引机
电梯的分类
5、按操纵控制方式分类（手柄开关、按钮、信号、集选、并联、群控） 6、按机房分类（上置式、下置、侧置、有/ 无机房） 7、按轿厢分类（单或双轿厢） 8、按载重量分类（大吨位、小吨位）
特殊电梯
• 斜行电梯
• 双轿厢电梯（固定层距或可变层距） • Twin 电梯（一个井道中有两个独立轿厢） • 轿厢可转移的电梯（奥特赛系统）
电梯结构原理介绍
一、电梯的基本结构
1、曳引系统（曳引机、钢丝绳、导向轮等） 2、导向系统（导靴、导轨及导轨支架） 3、门系统（轿门、层门、门传动系统、门锁） 4、轿厢（轿架、轿底、轿壁、轿顶等） 5、重量平衡系统（对重或平衡重、补偿装置） 6、电力驱动系统（曳引机、供电及驱动器、速度反馈） 7、电气控制系统（控制屏、平层装置、位置显

电梯狭义的概念是什么

电梯狭义的概念是什么电梯是一种垂直运输工具，由于其方便、快捷和安全的特点，被广泛应用于大型建筑物、商场、公共场所以及高层住宅等场所。

狭义上的电梯指的是载人电梯，主要用来运送乘客，而非货物或其他物品。

狭义的电梯概念主要包括以下几个方面：1. 结构组成：电梯主要由电动机、控制系统、驱动装置、传动装置、轿厢、轿厢门、轿厢道等组成。

其中，电动机负责提供动力，控制系统用于控制电梯的运行，驱动装置和传动装置将电动机的动力传递给轿厢，使其上下运动，轿厢门用于乘客进出，轿厢道则是轿厢运行的通道。

2. 运行原理：电梯的运行原理主要是通过电动机驱动轿厢在轿厢道中上下运动。

当乘客需要搭乘电梯时，可以通过按下相应楼层的按钮来呼叫电梯。

控制系统会根据乘客的呼叫信号和当前电梯的状态来决定是否响应呼叫，并选择最优的电梯进行运行。

当电梯到达乘客所在楼层时，开启轿厢门，乘客进入后，轿厢门关闭，电梯根据乘客所选择的楼层进行上下运动。

当电梯到达目标楼层时，轿厢门再次开启，乘客出去后，轿厢门关闭，电梯继续运行。

3. 安全保护：电梯作为一种公共交通工具，安全是其最重要的特点之一。

为了保证乘客的安全，电梯设有多重安全保护措施。

例如，轿厢内设有紧急停止按钮，乘客在紧急情况下可以按下该按钮来停止电梯的运行。

此外，电梯还有过载保护装置，当载重达到或超过额定载荷时，电梯会停止运行以避免事故发生。

还有安全钳装置，用于防止轿厢脱离轿厢道。

此外，电梯还有多层保护门，防止乘客从轿厢中掉落。

4. 运行模式：狭义的电梯一般主要包括上下行模式和双向运行模式。

上下行模式指的是电梯只能沿着一个方向上下运行，多数情况下只能上行或下行。

双向运行模式则是指电梯可以同时运行上行和下行，提高了电梯的运行效率和服务质量。

总结起来，电梯的狭义概念主要是指载人电梯，其具体包括了结构组成、运行原理、安全保护以及运行模式等方面。

电梯的发明和应用极大地方便了人们的生活和工作，成为现代城市建设的重要组成部分。

电梯基本知识(系统组成+内部结构)

电梯基本知识（系统组成＋内部结构）电梯基本知识·系统组成篇电梯也叫升降机。

是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。

它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道内导轨上做垂直升降运动。

电梯的组成电梯一般由五部分组成：（1）井道和机房；（2）传动部分；（3）升降部分刊的安全装置；（4）安全装置；（5）控制部分。

1、井道和机房部分这是电梯正常运行要求的房屋建筑部分。

2、传动部分传动部分即曳引机，主要由电机和钢索组成。

3、升降设备部分升降设备一般包括轿厢、对重、平衡链、导轨、门厅。

4、安全装置安全装置一般包括降速装置和电气安全设备。

5、控制部分控制部分通常是指电气控制设备和必要的线路，包括控制柜、励磁柜和选层器等。

曳引机俗称减速器。

它安装在机房内，一般在建筑物顶层之上，是电梯的曳引装置，它的纯轮通过钢丝绳牵引轿厢及对重。

曳引机是由蜗轮减速箱、绳轮、电机、靠背轮、抱闸、底座等组成。

高速元齿轮直流电梯曳引机，由电梯直接带动绳轮，无减速箱装置，其余部件同。

门厅每一层电梯门口装的门，门上带有机棋锁及电气接点。

客梯多为自动开关门，开关门由轿厢门上的开门刀带动厅门上的橡皮勒辘来完成的，而轿厢门是由轿厢上的开关门装置驱动的。

井道井道由围壁、顶板及底坑围成一个在纳电梯轿厢和对重的有限空间。

为了出人，在每个层站开有入口。

围壁围壁的作用是将电梯与外界分隔开，当导轨架直接安装在围壁上时，它还应承受费切力。

围壁的结构分为封闭式和空格式。

顶板井道的顶部是机房，它是维修人员工作的地方。

因此顶板必须是封闭型的，将井道与机房完全隔离。

顶板还具有阻止机房即传向井道的作用。

对于快、高速电梯，为了取得良好的隔声效果，常在井道顶部设隔音层，此时的井道顶成了双层结构。

底坑井道的底坑深入地面，用于安装缓冲器、限速器、钢丝绳涨紧装置等。

由于深人了地面，因此要求防水，最好有排水设施。

机房机房用来安装曳引机、电控屏、限速器等。

电梯结构与工作原理

电梯结构与工作原理
电梯的构造分为轿厢、对重、轿架、导轨、轿门等。

轿厢是乘客乘坐的空间，其上安装有电梯的曳引机，电梯曳引电动机通过减速机输出轴驱动曳引机齿轮，从而驱动曳引轮及钢丝绳。

当电梯正常运行时，曳引钢丝绳沿着钢丝绳牵引轿厢和对重运行。

对重则固定在导轨上，使电梯保持平衡；导轨是安装在井道内的导向装置，与曳引轮及钢丝绳一起构成了电梯的导轨系统。

其作用是限制轿厢和对重的运行速度，保证电梯的安全运行。

电梯对重端面一般与地面平行，也有端面垂直于轿厢底面的。

轿门是由门把、门锁、门锁和限位开关等组成，在电梯正常运行时，门把控制关门动作；门锁保证门只能从轿箱内打开；门锁使门框与门框上的限位开关相连，限位开关控制关门速度；门锁保证门在打开时只能从轿箱内打开，在关闭时只能从外面打开；限位开关用于限制导轨与地面之间的间隙。

如果导轨有磨损，则必须更换导轨。

电梯的曳引机是电梯的心脏，其作用是将曳引轮传来的旋转力矩变成机械能。

—— 1 —1 —。

电梯组成部件名称与作用

电梯组成部件名称与作用电梯是指由动力驱动，利用沿刚性导轨运行的箱体或沿固定线路运行的梯级(台阶)平行升降或运送人和货物的机电设备，包括载人(货)电梯、自动扶梯、自动人行道等。

简单来说，它是服务于指定楼层的固定升降设备。

电梯主要部件有轿厢、轿厢导轨、控制柜、对重、导轨、主机、制动器、限速器、钢丝绳、缓冲区、安全钳、变频器、主板、上下变速、上下限位、上下限位、按需。

二、电梯部件具体作用1、限速器是电梯安全保护系统中的安全控制部件之一。

当电梯在运行中无论何种原因使轿厢发生超速，甚至发生坠落的危险，而所有其他安全保护装置不起作用的情况下，则限速器和安全钳发生联动动作，使电梯轿厢停住。

2、制动器电梯制动器是电梯重要的安全装置，它的安全、可靠是保证电梯安全运行的重要因素之一。

双向推力电梯制动器是通电时产生双向电磁推力，使刹车机构与电机旋转部分脱离（即释放），断电时电磁力消失，在外加制动弹簧压力的作用下，形成失电制动的摩擦式制动器，简称制动器。

3、安全钳安全钳是电梯的安全保护装置。

电梯安全钳装置是一种由限速器操作，当电梯速度超过电梯限速器设定的极限速度时，或当悬吊绳断裂松弛时，使轿厢紧急停止并卡在导轨上的安全装置。

4、变压器电梯变压器是用于控制电梯的升降、速度和方向的电气元件,其功能是将电能转换为机械能。

它包括:整流器、滤波器、稳压器和逆变器四部分。

5、整流器整流器是用于向DC电气设备供电的电子元件。

电梯采用按照电桥原理图组合的两相整流器和显著降低脉动整流电流的三相整流器。

它能保证由整流器供电的电磁继电器、接触器、联锁按钮等元件顺利工作。

6、缓冲器缓冲器是提供最后一种安全保护的电梯安全装置。

它安装在电梯的井道底坑内，位于轿厢和对重的正下方。

当电梯在向上或向下运动中，由于钢丝绳断裂、曳引摩擦力、抱闸制动力不足或者控制系统失灵而超越终端层站底层或顶层时，将由缓冲器起缓冲作用，以避免电梯轿厢或对重直接撞底或冲顶，保护乘客和设备的安全。

电梯的结构

电梯的结构按照传统划分方法：八大系统：一.曳引系统二.导向系统三.门系统四.轿厢五.垂直平衡系统六.安全保护系统七.电力拖动系统八.电气控制系统四大空间：机房部分、井道及地坑部分、轿厢部分、层站部分。

行业的系统结构划分法：一.曳引机装配二.控制柜三.轿厢&轿架四.人机交换&线系统五.轿厢位置参考系统六.对重系统七.井道材料八.厅门系统九.轿门及门机十.限速器及涨紧装置十一.曳引绳及绳头&补偿装置十二.缓冲装置电梯的结构：由机械和电气两大部分组成。

（一）机械装置部分机械部分主要有曳引系统、轿厢、门系统、导向系统、对重系统及机械安全装置等。

1.曳引系统提供电梯运行动力，把曳引机的旋转运动，转换为电梯的垂直运动。

由曳引电动机、联轴器、制动器、减速箱、机座、曳引轮等组成。

2.轿厢是装载乘客和货物的电梯组件，它在曳引钢丝绳的牵引下沿电梯井道内的导轨作快速平稳的运行。

轿厢必须有足够的机械强度，内部装设有完备的电气控制装置，如操作开关、信号灯、紧急开关、警铃、电话等，用于运行操作和救援联络。

轿厢内一般还应设空调通风、照明、防火及减震等设施。

3.门系统由厅门（层门）、轿厢门、自动开门机、门锁、层门联动机构及安全装置等组成。

电梯门（轿厢门和厅门）有中分式、旁开式及闸门式等，其作用就是打开或关闭轿厢与层站厅门的出入口。

4.导向系统主要有导轨、导轨架及导靴等组成。

导轨架将导轨支撑固定在井道壁上，导靴安装在轿厢、对重架的两侧。

它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

5.对重系统由对重及重量补偿装置组成，也称质量平衡系统。

对重：由对重架和对重块组成。

对重的作用：平衡轿厢自重和部分额定载重重量补偿装置：补偿高层电梯中轿厢与对重侧曳引钢丝绳长度变化对电梯平衡的影响。

6.机械安全装置电梯的机械安全保护装置有机械限速装置、缓冲器和端站保护装置。

机械限速装置由限速器和安全钳组成。

电梯主要构成

电梯主要构成
一般的电梯主要构成有以下八大部分组成：
1.电力拖动系统电力拖动系统的功能是提供动力，实行电梯速度控制。

电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。

2.电气控制系统电气控制系统的主要功能是对电梯的运行实行操纵和控制。

电气控制系统主要由操纵装置，位置显示装置，控制屏(柜)，平层装置，选层器等组成。

3.安全保护系统保证电梯安全使用，防止一切危及人身安全的事故发生。

由限速器，安全钳，缓冲器，端站保护装置组成。

4.曳引系统: 曳引系统的主要功能是输出与传递动力，使电梯运行。

曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。

5.导向系统导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。

导向系统主要由导轨，导靴和导轨架组成。

6.轿厢轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。

轿厢由轿厢架和轿厢体组成。

7.门系统门系统的主要功能是封住层站入口和轿厢入口。

门系统由轿厢门，层门，开门机，门锁装置组成。

8.重量平衡系统系统的主要功能是相对平衡轿厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。

系统主要由对重和重量补偿装置组成。

电梯的八大系统

电梯的八大系统
一、曳引系统曳引系统由曳引机、曳引钢丝绳、导向轮及反绳轮等组成：（1）曳引机由电动机、联轴器、制动器、减速箱、机座、曳引轮等组成，它是电梯的动力源。（2）曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。（3）导向轮的作用是分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。导向轮安装在曳引机架上或承重梁上。
所在的层站。（4）选层器能起到指示和反馈轿厢位置、决定运行方向、发出加减速信号等作用。
八、安全保护系统安全保护系统包括机械和电气的各类保护系统，可保护电梯安全使用。（1）机械方面的有：限速器和安全钳起超速保护作用；缓冲器起冲顶和撞底保护作用；还有切断总电源的极限保护等。（2）电气方面的安全保护在电梯的各个运行环节都有。
当钢丝绳的绕绳比大于 1 时，在轿厢顶和对重架上应增设反绳轮。反绳轮的个数可以是 1 个、2 个甚至 3 个，这与曳引比有关。二、导向系统
导向系统由导轨、导靴和导轨架等组成。它的作用是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。（1）导轨固定在导轨架上，导轨架是承重导轨的组件，与井道壁联接。（2）导靴装在轿厢和对重架上，与导轨配合，强制轿厢和对重的运动服从于导轨的直立方向。三、门系统门系统由轿厢门、层门、开门机、联动机构、门锁等组成。（1）轿厢门设在轿厢入口，由门扇、门导轨架、门靴和门刀等组成。（2）层门设在层站入口，由门扇、门导轨架、门靴、门锁装置及应急开锁装置组成。（3）开门机设在轿厢上，是轿厢门和层门启闭的动力源。四、轿厢
