STAD_Zh_low(静态平衡阀)
静态平衡阀
静态平衡阀静态平衡阀是一种自动调节液体流量的控制器。
其主要作用是通过调节阀芯的开度，来稳定管道的液体流量。
静态平衡阀的主要组成部分有阀体、阀芯和连接管道。
本文将对静态平衡阀的原理、工作方式和应用场景进行全面介绍。
原理静态平衡阀的核心原理是利用液体的静态压力来控制液体的流量。
当管道里的液体流动时，液体的速度将会改变，产生压力差，使得流量出现波动。
静态平衡阀通过阀芯的调节，使得阀体中液体的静态压力保持不变，从而稳定管道中的流量。
阀芯的调节实际上是根据预设的开度来确定阀芯的位置。
当阀芯开启一定程度时，管道中液体的流量将被限制在一个相对稳定的范围内。
阀芯的开度越小，管道中的流量越小，反之亦然。
需要注意的是，静态平衡阀只能控制液体在管道内的流量，而不能控制管道的压力。
因此，如果需要控制管道的压力，应当考虑其他类型的控制器，例如压力调节器等。
工作方式静态平衡阀的工作方式主要分为手动和自动两种。
手动控制手动控制方式是通过手动旋钮或者螺丝来改变阀芯的开度，从而控制管道内液体的流量。
这种方式适用于一些简单易用的场景，例如小型实验室或者个人制作的装置中，手动控制方式是更为常见的。
自动控制自动控制方式是将阀芯的开度连接到控制系统中，通过传感器等技术手段来实现自动调节液体流量的目的。
这种方式适用于对流量要求较高、需要长时间稳定运行的场景，例如工业控制系统中的流量控制。
应用场景静态平衡阀适用于需要稳定控制液体流量的场景，常见的应用场景包括：1.实验室：在一些化学实验中，需要严格控制化学反应中的液体流量。
2.自来水调节：在水力供应系统中，为了控制水压和管道的安全运行，需要使用同步调节的静态平衡阀。
3.工业流程控制：在化工、生产线等大型生产场景中，为了控制生产流程和确保生产线稳定运行，需要准确控制液体流量。
结论静态平衡阀是一种非常实用的液体流量控制器，在各个领域都有着广泛的应用。
了解静态平衡阀的原理和功能，对于正确选择控制器和确保生产流程稳定运行具有重要的意义。
平衡阀,静态平衡阀及动态平衡阀基本工作原理介绍
平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
静态平衡阀工作原理
静态平衡阀工作原理
静态平衡阀是一种用于控制液体或气体流动的装置，其主要作用是保持流体在管道中的压力恒定。
静态平衡阀由阀体、阀瓣和阀座三部分组成。
阀体包括进口和出口通道，液体或气体从进口通道流入，经过阀座的控制孔进入出口通道。
阀瓣则通过阀杆与阀座连接，可以上下移动，从而控制阀座控制孔的开闭程度。
静态平衡阀的工作原理基于流体静力学的原理。
当流体流经阀座控制孔时，由于流体的惯性和阻力，会产生一定的压力损失。
而静态平衡阀中的阀瓣的位置可以根据流量的大小来调节阀座控制孔的开口面积，从而控制流体通过阀体的速度和压力。
当流体的流量增大时，阀瓣会上移，阀座控制孔的开口面积增大，从而减小阻力，使流体通过阀体的速度和压力增大。
相反，当流体的流量减小时，阀瓣会下移，阀座控制孔的开口面积减小，增加阻力，使流体通过阀体的速度和压力减小。
通过这种调节阀座控制孔开闭程度的方式，静态平衡阀可以实现流体压力的稳定控制。
当进口压力发生变化时，阀瓣会自动调节位置，使得阀座控制孔的开口面积适应变化，从而保持出口压力不变。
静态平衡阀广泛应用于工业生产和管道运输中，可以控制液体和气体的流量和压力，保证管道系统的安全运行和流体传输的稳定性。
静态平衡阀简介
静态平衡阀简介0.引言在供热系统中，水力失调现象极为普遍，从而造成各热用户之间室内温度偏差较大、冷热不均等问题，用户投诉较多。
为缓解供热系统水力失调问题，使用户满意，传统的做法是增大热网管径、增大循环泵的流量，用“大流量、小温差”供暖运行方式，因而又造成了能源极大浪费。
因此必须采取有效措施解决供热系统中水力失调问题。
1.静态平衡阀的用途静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它适用于定流量的供热、采暖系统中，尤其是在一些异程式的定流量供热、采暖系统中，当最远环路与最近环路的阻力损失无法通过管径调配进行平衡时，设置静态平衡阀就能较容易实现各环路之间的水力平衡。
国内开发的静态平衡阀与平衡阀专用智能仪表已经投人市场应用了多年，可以有效地保证管网水力及热.力平衡，消除小区中个别住宅楼室温过低及过高的弊病，同时达到节能的目的。
实践证明，凡应用静态平衡阀并经调试水力平衡后，可以节煤及节电各15%以上。
因此有必要在供热管网中安装适宜的水力平衡阀，进行科学的水力平衡调试。
2.静态平衡阀原理静态平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙(开度)来改变流经阀门的流动阻力，以达到调节流量的目的。
从流体力学观点看，静态平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩液体，由流量方程式可得:对某一型号静态平衡阀来说，Kv仅是ξ的函数，也就是说静态平衡阀每一个开度值都对应于一个Kv值，即阀门系数Kv由开度而定。
通过试验台实测可以获得不同开度下对应的阀门系数。
于是，只需在现场侧出压差，根据上式就可以计算出流量Q，静态平衡阀便可以作为定量调节流量的节流部件了。
静态平衡阀与普通阀门的不同之处在于有开度指示、开度锁定装置及阀体上有两个测压小阀。
在管网平衡调试时，用软管将被调试的平衡阀测压小阀与专用智能仪表连接，仪表能显示出流经阀门的流量值(及压降值)，经与仪表人机对话向仪表输入该平衡阀处要求的流量值后，仪表经计算、分析，可显示出管路系统达到水力平衡时该阀门的开度值。
静态平衡阀阻力系数
静态平衡阀阻力系数摘要：1.静态平衡阀的概述2.静态平衡阀的阻力系数3.静态平衡阀的应用范围4.静态平衡阀的优点5.静态平衡阀的选购与安装正文：一、静态平衡阀的概述静态平衡阀是一种用于流体控制系统的阀门，其作用是保持流体在系统中的平衡。
静态平衡阀具有优秀的流量调节性能，可以精确控制流体的流量和压力，确保系统中的流体在各个部分之间的分配达到平衡。
静态平衡阀广泛应用于建筑、工业和供水等领域，为各类流体输送系统提供了可靠的保障。
二、静态平衡阀的阻力系数静态平衡阀的阻力系数是衡量其流体阻力大小的重要参数。
阻力系数越小，说明阀门对流体的阻力越小，流体通过阀门时的能耗也越小。
因此，在选购静态平衡阀时，应选择阻力系数较小的产品，以降低流体输送过程中的能耗。
三、静态平衡阀的应用范围静态平衡阀的应用范围非常广泛，主要包括以下几个方面：1.空调和水暖系统：静态平衡阀可以用于空调和水暖系统的水流量调节，实现各个末端设备的水力平衡，保证系统的稳定运行。
2.工业生产过程：在工业生产过程中，静态平衡阀可以用于流体的调节和控制，确保生产过程的稳定性和安全性。
3.供水系统：静态平衡阀在供水系统中可以实现水压的平衡，避免因水压不稳定造成的水流过大或过小，影响用水设备的正常运行。
四、静态平衡阀的优点静态平衡阀具有以下优点：1.优秀的流量调节性能：静态平衡阀可以精确控制流体的流量和压力，实现各个部分之间的水力平衡。
2.较小的阻力系数：静态平衡阀的阻力系数较小，可以降低流体输送过程中的能耗。
3.结构简单：静态平衡阀的结构简单，安装和维护方便。
4.安全可靠：静态平衡阀具有较高的密封性能，可以有效防止流体的泄漏，确保系统的安全运行。
五、静态平衡阀的选购与安装在选购静态平衡阀时，应根据实际应用需求选择合适的型号和规格。
同时，还应注意以下几点：1.选择品质可靠的品牌和厂家：选购静态平衡阀时，应选择品质可靠的品牌和厂家，以确保产品的质量和性能。
平衡阀调试的调试步骤

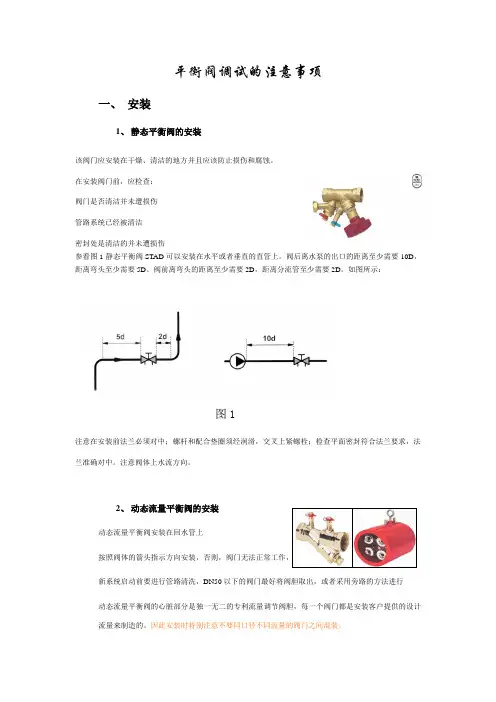

平衡阀调试的注意事项一、安装1、静态平衡阀的安装该阀门应安装在干燥、清洁的地方并且应该防止损伤和腐蚀。
在安装阀门前，应检查：阀门是否清洁并未遭损伤管路系统已经被清洁密封处是清洁的并未遭损伤参看图1静态平衡阀STAD可以安装在水平或者垂直的直管上。
阀后离水泵的出口的距离至少需要10D，距离弯头至少需要5D。
阀前离弯头的距离至少需要2D，距离分流管至少需要2D。
如图所示：图1注意在安装前法兰必须对中；螺杆和配合垫圈须经润滑，交叉上紧螺栓；检查平面密封符合法兰要求，法兰准确对中。
注意阀体上水流方向。
2、动态流量平衡阀的安装动态流量平衡阀安装在回水管上按照阀体的箭头指示方向安装，否则，阀门无法正常工作，新系统启动前要进行管路清洗，DN50以下的阀门最好将阀胆取出，或者采用旁路的方法进行动态流量平衡阀的心脏部分是独一无二的专利流量调节阀胆，每一个阀门都是安装客户提供的设计流量来制造的。
因此安装时特别注意不要同口径不同流量的阀门之间混装。
二、平衡阀调试前的准备工作由于水力平衡调试的特殊性，为了保证最终调试结果的准确性，在调试前需要以下的准备工作，否则调试结果会和当初设计的数据有较大出入。
①提供相关的图纸，包括：水系统的原理图、立管图以及各层平面图；②提供每个平衡阀所在位置的设计流量；③调试前派专人检查系统管路、阀门、设备是否有异常情况并将相关阀门全部打开，平衡阀上的两个测量口应裸露在外以方便调试；④调试前必须清洗系统中的过滤器以及将系统中的空气排尽；⑤调试中有专人陪同，以便更快、更准确的将图纸上的阀门与现场实际阀门的安装位置一一对应；⑥调试中不能随意的关闭阀门以及排放系统中的水，否则将直接导致调试结果的偏差；⑦定频的水泵按照将来实际使用时的情况开启，如规定两用一备的话就开启两台水泵；⑧变频的水泵的频率在调试时应锁死，防止因频率的变动导致流量的波动；⑨调试结束后会将各阀门的开度锁死，在系统正常运行过程中不要随意将锁定打开。
静态平衡阀 说明书
产品概述
静态平衡阀是一种具有特殊锁定功能的调 节型阀门，采用直流型阀体结构，能够合理地 分配流量，有效地解决供热（空调）系统中存 在的室温冷热不均问题。同时能准确地调节压 降和流量，用以改善管网系统中液体流动状 态，达到管网液体平衡和节约能源的目的。阀 门设有开启度指示、开度锁定装置及用于流量 测定的测压接口，只要在各支路及用户入口装 上适当规格的平衡阀，并用专用智能仪表进行 一次性调试后锁定，将系统的总水量控制在合 理的范围内，从而克服了“大流量、小温差” 的不合理现象。
使用说明书
静态平衡阀
安装要求
1 .安 装前 ，需 冲刷掉 管道 内的异 物； 2 .注 意流 水方 向，见 阀体 上的箭 头标 识； 3 .阀 体安 装方 向最好 是垂 直或水 平方 向， 把手 上刻度应朝外； 4 .所 有附 件在 安装后 必须 不受外 界压 力； 5 .安 装好 的阀 门绝对 不能 作为一 个固 定点 ，必 须由管道支撑； 6 .注 意阀 门的 防尘， 特别 是在安 装工 地。
0.04
0.02
0.01
0.01
0.02
0.04 0.06 0.08 0.1
0.2
0.4 0.6 0.8 1
刻度值 2
3
4
5
6
K v值 0 .4 0 .6 0 .7 0 .8 1 .1
K vs值 2 .3
D N 1 5特 性 曲 线
2 压差 (bar)
7
8
1.4 1.5
PDF 文件使用 "pdfFactory Pro" 试用版本创建
其他技术参数备注
1 .接 头口 径：DN 15； 2 .连 接方 式：G1 /2内 螺纹 ； 3 .工 作压 力： 最大压 力为1 .6 MP a； 4 .温 度范 围：-2 0℃-1 20℃ ； 5 .主 要材 质： 黄铜。
静态平衡阀原理、性能与特点
静态平衡阀原理、性能与特点1. 静态平衡阀的原理静态平衡阀是一种控制液体流量的装置，其原理基于压力平衡。
在液体流动过程中，静态平衡阀通过调整阀门的开度来控制液体的流量。
通过建立一个平衡系统，使得阀门在不同压力下能够保持稳定的开度，从而实现流量的精确控制。
静态平衡阀的工作原理可以概括为以下几个方面：•阀体结构：静态平衡阀通常采用球阀结构，其中球阀通过旋转来调节液体的流量。
球阀内部有一定的空间来容纳液体，通过调节球阀的开度，控制液体的流量大小。
•压力平衡：静态平衡阀内部设计有一定的压力平衡装置，通过调节这个装置，可以使阀门在不同压力下保持稳定的开度。
当压力变化时，压力平衡装置会自动调整，以保持阀门的平衡状态。
•流量调节：通过调整球阀的开度，可以控制液体的流量大小。
阀门开度越大，流量越大；阀门开度越小，流量越小。
静态平衡阀能够实现精确的流量调节，使其适用于各种流量控制场景。
2. 静态平衡阀的性能静态平衡阀具有以下几个性能特点：•精确控制：静态平衡阀能够实现精确的流量控制，具有较高的控制精度。
通过调节阀门的开度，可以实现液体流量的连续调节，适用于对流量要求较高的场景。
•节能环保：静态平衡阀可以根据实际需求进行流量调节，避免了过大或过小的流量造成的能源浪费。
通过合理调节流量，可以达到节能环保的效果。
•响应速度快：静态平衡阀具有较快的响应速度，可以快速调整阀门的开度，以满足流量变化的需求。
•维护方便：静态平衡阀结构简单，维护方便。
一般情况下，只需定期进行润滑和检查，即可保持阀门的正常工作。
•适用范围广：静态平衡阀适用于各种场景，可以控制各种介质的流量。
无论是液体、气体还是蒸汽等介质，都可以通过静态平衡阀进行精确控制。
3. 静态平衡阀的特点静态平衡阀具有以下几个特点：•压力平衡：静态平衡阀通过压力平衡装置，能够在不同压力下保持阀门的稳定开度，从而实现流量的稳定控制。
•精确调节：静态平衡阀能够实现精确的流量调节，具有较高的控制精度。
欧文托普平衡阀说明书
欧文托普平衡阀说明书进口欧文托普型静态平衡阀概述STAD欧文托普型静态平衡阀是通过改变阀芯与阀座的开度，来改变流经阀门的流动阻力，从而调节流量使水利管网达到静态平衡的专用阀门。
静态水利平衡阀源于早期的截流孔板，实际上水力平衡阀是一个可以调节的截流孔板，并连接智能仪表检测出阀门的压差，流量和系统存在的问题。
水力平衡阀的作用对象是系统的阻力。
特点是能够将新的水量按照设计计算的比例平衡分配，各支路同时增减，仍然满足当前气候需要下的部分负荷的流量需求，起到平衡的作用。
欧文托普型静态平衡阀STAD水利平衡阀用于完成一个系统中各分支回路间的水力平衡。
斜阀柄结构形式，增大流量能力，所有功能部件在阀体同侧，便于安装和操作。
欧文托普型静态平衡阀参数公称通径：DN15-DN50公称压力：1.0Mpa-2.5Mpa适用温度：-20℃~150℃适用介质：水、油、水/乙二醇阀体材质：黄铜、不锈钢连接方式：螺纹丝扣流量误差：±5%(50%-100%开度)欧文托普型静态平衡阀特性倾斜式阀体结构，精细的预设定开度，具有预设定、测量、锁闭、注/排水功能，预设定值位于手轮侧面，方便查看。
所有的功能部件在阀体的同一侧，操作简便。
供回水管路均可安装。
阀杆采用双O型环密封免维护。
测压嘴为双O型圈密封，并自关断防止漏水。
内螺纹：EN 10226。
欧文托普型静态平衡阀调试预设定：1、阀门的预设定值是通过手轮来调节的。
a.粗调设定值通过调节基调轴向刻度盘及上面的滑动标尺来显示，手轮每转动一周，轴向刻度盘上的标尺即滑动一条刻度线；b.精调设定值通过手轮上的圆周精调设定刻度盘显示，手轮每转动1/10周，刻度盘即变换一个数值。
2、使用水力平衡阀专用六角扳手顺时针转动内置的圆盘进行预设定，调节直至得到所需的设定值。
可通过TOOE专用测量计算软件来确定设置值的圈数。
欧文托普型静态平衡阀尺寸DN 15 20 25 32 40 50L 80 84 97.5 110 120 150H 114 116 119 136 138 148Kvs 3.88 5.71 8.89 19.45 27.51 38.78。
静态平衡阀和动态平衡阀的设计方案
平衡阀与定流量和变流量系统平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
一、分类与工作原理1.静态平衡阀：静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。
该平衡阀原理为可变流量的孔板，并带有关断功能。
通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
2.动态流量平衡阀：动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。
其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到控制流量的目的。
即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。
它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。
弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。
流量值的大小可以根据系统要求进行定制。
3.动态压差控制阀：动态压差控制阀亦称自力式压差控制阀、定压差阀、动态压差平衡阀等，其工作原理：其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。
动态压差控制阀是基于弹簧-隔膜组合的方法进行设计的。
4.动态平衡电动二通开关阀：具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。
5.组合式或一体式动态平衡电动调节阀：是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。
它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。
关于静、动态平衡阀的应用
案例分析：某办公楼空调系统节能改造
项目背景
某办公楼空调系统存在能耗高、 水力失调等问题，需要进行节能 改造。
改造方案
采用静、动态平衡阀对空调系统 进行改造，包括在冷却水系统和 冷冻水系统中分别安装静态和动 态平衡阀。
改造效果
经过改造后，空调系统的能耗降 低了20%，水力失调现象得到有 效解决，室内环境的舒适度也得 到了显著提高。同时，该项目的 投资回报率较高，具有良好的经 济效益和社会效益。
实现水力平衡
通过静态平衡阀的合理配置，可 以实现供暖系统的水力平衡，解 决供热不均的问题。
动态调节
动态平衡阀可以根据系统工况实 时调节，满足不同用户、不同时 间段的个性化需求。
节能降耗
通过静、动态平衡阀的调节，可 以降低供暖系统的能耗，提高能 源利用效率。
案例分析：某小区供暖系统优化改造
01
02
03
04
安装时应按照厂家提供 的安装说明进行，确保 阀门安装正确、密封良 好。
02
动态平衡阀原理及应用
动态平衡阀工作原理
01
通过改变阀芯与阀座的间隙（开度），调整阀门的Kv
（流量系数）值。
02
依靠介质本身的压力、温度和粘度等参数变化，自动
平衡管道系统内的流量。
03
当系统负荷变化时，动态平衡阀能够自动调整开度，
安装时应保证阀门进出口方向 与管道流向一致，并严格按照
安装说明进行操作。
在使用过程中应定期维护和保 养阀门，确保其正常运行和延
长使用寿命。
03
静、动态平衡阀比较分析
性能差异比较
静态平衡阀
通过改变阀芯与阀座的间隙来调节流量，保持系统管道内流量恒定。其优点是 结构简单、价格低廉，但缺点是调节精度不高，且容易受到管道压力变化的影 响。
静态平衡阀工作原理
静态平衡阀工作原理
静态平衡阀是一种常见的控制阀，其工作原理主要通过平衡力来实现流体的控制和调节。
静态平衡阀通常由阀体、阀芯、阀座、弹簧等部件组成。
在正常工作状态下，静态平衡阀通过调节阀芯的位置来控制流体的流量，从而实现对系统压力的调节和稳定。
首先，静态平衡阀的工作原理基于流体力学的基本原理。
当流体通过阀门时，阀芯的位置决定了流体通道的大小，进而影响了流体的流速和压力。
静态平衡阀利用阀芯位置的微小调整来控制流体的通量，从而实现对系统压力的调节。
其次，静态平衡阀的工作原理还涉及到平衡力的作用。
在静态平衡阀中，阀芯通常受到压力的作用，同时还受到弹簧的平衡力的影响。
当系统压力发生变化时，阀芯的位置会随之调整，以保持系统压力的稳定。
这种平衡力的作用使得静态平衡阀能够快速响应系统压力的变化，并迅速实现流量的调节。
另外，静态平衡阀的工作原理还涉及到阀座的设计。
阀座通常具有一定的流体动力学设计，可以减小流体的阻力和压降，从而提高系统的效率和稳定性。
静态平衡阀通过合理设计阀座结构，可以实现更精准的流量控制和更稳定的系统压力。
总之，静态平衡阀的工作原理是基于流体力学的基本原理和平衡力的作用，通过对阀芯位置的微小调整，实现对流体的精确控制和系统压力的稳定调节。
合理的阀座设计也是实现静态平衡阀高效工作的重要因素。
静态平衡阀在工业控制系统中具有广泛的应用，能够有效实现流体控制和系统压力的稳定，对提高系统的效率和可靠性具有重要意义。
静态平衡阀简介
静态平衡阀简介0.引言在供热系统中，水力失调现象极为普遍，从而造成各热用户之间室内温度偏差较大、冷热不均等问题，用户投诉较多。
为缓解供热系统水力失调问题，使用户满意，传统的做法是增大热网管径、增大循环泵的流量，用“大流量、小温差”供暖运行方式，因而又造成了能源极大浪费。
因此必须采取有效措施解决供热系统中水力失调问题。
1.静态平衡阀的用途静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它适用于定流量的供热、采暖系统中，尤其是在一些异程式的定流量供热、采暖系统中，当最远环路与最近环路的阻力损失无法通过管径调配进行平衡时，设置静态平衡阀就能较容易实现各环路之间的水力平衡。
国内开发的静态平衡阀与平衡阀专用智能仪表已经投人市场应用了多年，可以有效地保证管网水力及热.力平衡，消除小区中个别住宅楼室温过低及过高的弊病，同时达到节能的目的。
实践证明，凡应用静态平衡阀并经调试水力平衡后，可以节煤及节电各15%以上。
因此有必要在供热管网中安装适宜的水力平衡阀，进行科学的水力平衡调试。
2.静态平衡阀原理静态平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙(开度)来改变流经阀门的流动阻力，以达到调节流量的目的。
从流体力学观点看，静态平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩液体，由流量方程式可得:对某一型号静态平衡阀来说，Kv仅是ξ的函数，也就是说静态平衡阀每一个开度值都对应于一个Kv值，即阀门系数Kv由开度而定。
通过试验台实测可以获得不同开度下对应的阀门系数。
于是，只需在现场侧出压差，根据上式就可以计算出流量Q，静态平衡阀便可以作为定量调节流量的节流部件了。
静态平衡阀与普通阀门的不同之处在于有开度指示、开度锁定装置及阀体上有两个测压小阀。
在管网平衡调试时，用软管将被调试的平衡阀测压小阀与专用智能仪表连接，仪表能显示出流经阀门的流量值(及压降值)，经与仪表人机对话向仪表输入该平衡阀处要求的流量值后，仪表经计算、分析，可显示出管路系统达到水力平衡时该阀门的开度值。
静态平衡阀
静态平衡阀静态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
静态平衡阀原理介绍静态平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。
阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。
既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
静态平衡阀的性能及特点1、优秀的调节性能；2、优秀的截止功能；3、精确到1/10圈的开启圈数显示；4、理论流量特性曲线为等百分比（近似）特性，当阀权度为30-50%时，实际流量特性为线性；5、具备开度锁定功能，非物业管理人员无法改变设定状态；6、可方便有效地对压力、流量进行调节，配套智能仪表可方便地显示工作压差与流量，指导和记录平衡调节方案；7、聚四氟乙烯密封，密封性能可靠，使用寿命长；8、根据其开度百分比和阀门前后压差，可计算通过阀门的流量；9、内部元件用不锈钢、铜合金制造，抗锈蚀性能强；10、内升降阀杆无须预留操作空间；11、阀体材质：DN15-DN300为灰铸铁；DN350-DN600为碳素铸钢；DN15-D N32为锻压铜合金。
[1]平衡阀平衡阀是一种特殊功能的阀门，阀门本身物特殊之处，只在于使用功能和场所有区别。
关于静、动态平衡阀的应用
4.动态平衡电动调节阀工作原理
动态流量平衡阀分为固定式动态流量平衡阀和可调 式动态流量平衡阀,它们都是在工作压差范围内维 持自身流量不变,区别是前者出厂后流量不可调,后 者流量可调.它们主要用于在系统中需要恒定流量 的管道,如制冷机、锅炉进水管道以及采用开关式 二通阀、三通调节阀、变风量装置的风机盘管、 空调箱的进水管道中.
作用：恒定流量,把 系统的定流量运行 分配工作变的简单, 有效解决管网水利 失调等现象.
数字锁定平衡阀：<静态平衡阀>
特点：内升降结 构,精确的圈数显 示,等百分比 特性,可锁定等.
手动平衡阀一个很重要的功能就是可以进行 流量的测定<实际上是测压差.结合阀的特性算流 量>,所以手动平衡阀可以说是一个"诊断"工具.
<4>被控对象无内部调节时,装设自力式流 是控制阀和自力式压差控制阀,具有相同的 效果,二者可以互换.当二者均可采用时,推 荐采用自力式流量控制阀.
<5>自力式压差控制阀可与电动阀配合使用, 以维持电动阀上的压差恒定,从而使电动阀 工作稳定,控制精确.
<6>有时平衡阀与自力式调节阀可串联装, 配合作用.
的.而按照这一方法多极设置动态平衡阀设 计概念是不对的.其理由是：如果下级的一 个或多个设备关闭电动阀,而上级平衡阀扔 保持流量不变,则会造成下级未关闭的设备 流量增加,不但加大了水流噪声,还会影响使 用功能,并且也增加了不必要的经济投资.
3、空调设计中应根据冬夏供回水温差水量合理设 置动态平衡阀 在四管制空调系统中用两个平衡阀是可以满 足冬季及夏季不同的水量要求的,当冬、夏季节空 调供热、冷水温差不同时,水流量差异很大,因此在 两管制水系统中则应根据冬、夏季不同流量的要 求设置平衡阀： 方法一,设置可变流量型动态平衡阀,冬夏换季 时转换阀门. 方法二,设置两个平衡阀,阀1按冬季流量个阀门实现空调设备的四 管制功能. 方法三,采用带自控装置的动态平衡阀通过电
2023年度西门子静态平衡阀给排水供暖
2023年度西门子静态平衡阀给排水供暖西门子静态平衡阀在给排水供暖系统中的应用随着城市化进程的加快，不断增长的建筑和居民需求，给排水和供暖系统的设计和管理愈发重要。
目前，很多大型建筑都是通过给排水系统提供水源，而供暖系统则为建筑提供热源。
然而，这些系统在过去通常以节能为目的设计和管理，现在则需要更多的策略和技术来优化性能，并满足社会和环境要求。
在此背景下，静态平衡阀应运而生——这是一种自动调节流量的阀门，可以大大提高流线配置的灵活性和系统的稳定性，同时保持良好的水平和垂直平衡。
具有这些特点的西门子静态平衡阀，已经成为一种广泛应用于给排水和供暖系统中的流量控制装置。
西门子静态平衡阀的基本原理西门子静态平衡阀采用的是孔径和阀盘间的定量关系，在系统补水压力下，自动调节系统内的流量，以保持每个支路的动态平衡。
这是静态平衡阀的主要特点之一。
西门子静态平衡阀还具有多种操作方式，包括手动调节、自动调节和远程控制。
不仅如此，它还有一些特殊功能，例如温度传感器、水流传感器等，以进一步提高系统的性能。
西门子静态平衡阀的应用在实际应用中，西门子静态平衡阀经常应用于地下供暖、中央空调、室内暖通等系统中。
其中，供暖系统中的应用最为广泛，这是由于供暖系统的稳定性和可靠性对于室内环境和人类健康有着举足轻重的作用。
以地下供暖系统为例，实现静态平衡的阀门通常被安装在进口和出口管道上，以保证热水在各个分支管道中的流量稳定。
在这种情况下，系统可以根据不同的要求来控制温度，例如固定温度控制、模糊PID温度控制等。
此外，西门子静态平衡阀在中央空调系统中的应用也十分广泛。
在这种情况下，静态平衡阀通常安装在进出口管道上，以保持系统的稳定性，并有效控制温度的变化。
同时，静态平衡阀还可以用来控制空气流量，以保持室内空气质量和舒适度。
结论西门子静态平衡阀是一种基于定量孔径的控制器，主要用于给排水和供暖系统中的流量控制。
与传统的调节阀相比，它可以自动调节流量，并保持系统的稳定性和平衡性。
