电力电缆故障点的距离测量(低压脉冲、脉冲电流、多次脉冲)

GD-4133 多次脉冲电缆故障测试仪一、概述GD-4133电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

GD-4133在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和GD-2131L装置配合使用；在多次脉冲方式下还须和GD-4133S电缆测试多次脉冲耦合装置配合；在测距完成后须使用GD-4132数字式多功能电缆故障定点仪进行精确定点。

他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

二、功能特点1．多种测距方法：a. 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

b. 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

c. 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。

波形明确易于识别，测距精度高。

2．200MHz实时采样：a. 国内同类仪器最高采样频率，与国际最高水平接轨。

b. 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

3．触摸操作和机械按键两种操作方式a. 触摸按键，操作更加灵活，具有手势操作功能。

b. 可以对光标进行拖拽，双击操作，定位更加简单、方便。

c. 兼容机械按键操作，五向按键，操作更加人性化。

4．LED大屏幕彩色液晶显示，界面友好：a. 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

b. 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。

c. 功能菜单简单实用，功能强大。

5．画中画暂存显示功能a. 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

6．嵌入式操作系统a. 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。

电力电缆脉冲电流测距法的改进

Improvement of impulse current method for cable fault location
ZHAO Ai-li1, XU Bing-yin1,2,ZHANG Zheng-tuan1 (1. School of Electrical & Electronic Engineering, Shandong University of Technology, Zibo 255049, China;
circumstances
U0/kV
Ud/kV
R/Ω
L/mH
100
0
10
5
0
0.6
图 4 简化等效电路图 Fig.4 Simplified equivalent circuit
由图 4 知， uC1 = uR + uL + uC2 即
d2uC2 dt2
+
R⋅ L
duC2 dt
+ C1 +C2 C1C2
T1 T2 D R G
220 V
C L
2τ + td
(a) 测试接线图 4τ + td
仪器 t
(b) 直接击穿时的脉冲电流波形
220 V
C
L
(a) 测试接线图 Δt
仪器
t
τ
3τ 5τ
(b) 线性电流耦合器的输出
图 1 脉冲电流直闪测试法示意图
Fig.1 Impulse current impact-flash method diagram
Δt = 2τ 对应于电流脉冲在故障点与测量点之间往
返一次所需的时间，可用来计算故障距离。实际应用中，施加的高压脉冲往往不能直接使

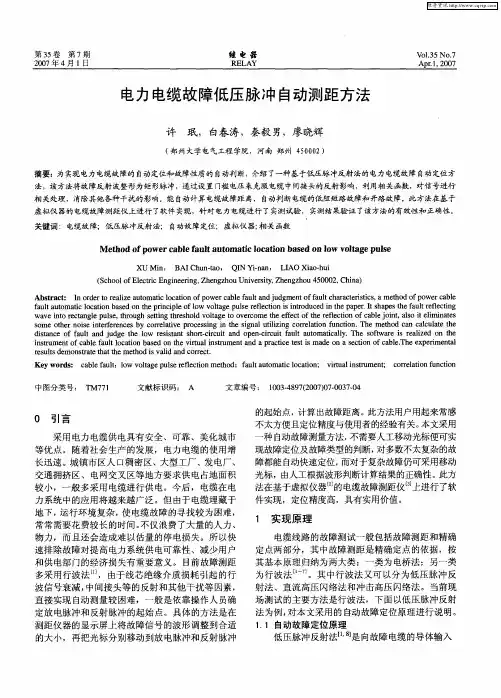

电力电缆故障低压脉冲自动测距方法

ｄｓｎｅｏａｌａｄｉｄｅｔｅｌＷｅｉｔｔｓｏｔｉｃｉａｄｏｅ．ｉｃｉｆｕｔａｔｍａｃｌ．ｅｓｆｗａｅｉｒａｉｅｎｔｅｉｔｃｆｆｕｔｎｕｇｈＯｒｓｓａｈｒ．ｒｕｔｎｐｎｃｒｕｔａｌｕｏｔａｙＴｏｔｒＳｅｌｄｏａｎｃｉｌｈｚｈｉｓｕｎｆｃｌａｌｌｃｉｎｂｓｄｏｅｖｒｕｌｎｔｕｎｄａｐａｔｅｔｓｄｎａｓｃｏｆｃｌ．ｈｘｅｍｅｔｌｎｔｍｅｔｏａｅｆｕｔｏａｏａｅｎｔｉａｓｍｅｔｒｂｔｈｔｉｒｎａｒｃｃｔｉｍａｅｏｅｔｎｏａｅＴｅｅｐｒｎａｉｅｓｉｂｉｒｓｌｓｅｎ仃ａｅｔａｅｍｅｈｄｉａｉｄｃｒｅｔｅｕｔｍｏｓｔｔｔｏｖｌａｏｃ．ｄｈｔｈｓｄｎＫｅｒｓｃｌｕｔＯｖｌｇｕｓｆｅｔｎｍｅｏ；ｆｕｔｕｏｔｃｌｃｔｎｖｒｕｓｒｍｅｔｃｒｅａｉｎｆｎｔｎｙｗｏｄ：ａｅｆｌ：ｌＷｏｔｅｐｌｅｒｌｃｏｔｄａｌａｔｍａｉａｉ；ｉａｉｔｕｎ；ｏｌｔｃｏｂａａｅｉｈｏｏｔｌｎｏｕｉ
关键词：电缆故障；低压脉冲反射法；自动故障定位；虚拟仪器；关函数相
ＭｅｈｄｏｏｒｃｂｅｆｕｔｕｏｔｃｔｎｂｓｄＯｌｏｖｌａｅｐｌｅｔｏｆｗｅａｌａｌａｔｍａｉｌａｏａｅｉｌｗｏｔｇｕｓｐｃｏｉ

脉冲测距法计算公式

脉冲测距法：科技距离你有多远？
脉冲测距法，是一种利用电磁波计算目标距离的测量方法。

它的原理是先向目标物体发送一定频宽、脉冲宽度和脉冲重复频率的电磁波，当这些电磁波到达物体时，部分电磁波将被反射返回，形成一组由多个脉冲信号组成的带宽受限的信号群，通过n个采样点采样、滤波、分析和处理这些反射信号，计算获得目标物体与发射器之间的距离。

脉冲测距法是一种常见的测量方法，广泛应用于雷达、激光等领域。

它主要适用于测量介质为单一材质、自由区域扩散条件、距离不超过1000米的目标。

在实际应用中，要根据测量对象的形状和材质，选择合适的发射频率，以克服信号被弱消散的问题。

此外，还要使用高精度的计时电路和采样器，对反射信号进行精确计算和分析。

脉冲测距法的应用十分广泛，除了雷达和激光测距，还可用于无人机的自主导航、车载测距仪的测量、水文测距和地下水位监测等领域。

它为各种应用提供了重要的支持和保障。

脉冲测距方案

脉冲测距方案引言脉冲测距是一种常用的测量物体距离的方法，广泛应用于工业、军事和科学等领域。

本文将介绍脉冲测距的原理、应用以及实施的方案。

脉冲测距原理脉冲测距利用了光、声波或电磁波等的传播速度恒定的特性，测量物体与传感器之间的距离。

其原理可以简要概括为以下几个步骤：1.发射脉冲信号：传感器会发射一段脉冲信号，该信号可以是光脉冲、声波脉冲或电磁波脉冲。

2.接收反射信号：脉冲信号在遇到物体后会被反射回来，传感器会接收到反射信号。

3.计算时间差：通过测量脉冲信号发射和接收之间的时间差，可以计算出物体与传感器之间的距离。

4.转换为物理距离：根据光、声波或电磁波的传播速度，将时间差转换为物理距离。

脉冲测距的应用脉冲测距在许多领域中都有广泛的应用，下面列举了一些常见的应用场景：超声波测距仪超声波测距仪是一种利用声波脉冲进行测距的仪器。

它常用于工业控制、液位测量、机器人导航等领域。

激光测距仪激光测距仪利用激光脉冲进行测距，其精度高、测量速度快，常用于建筑测量、地图绘制、排雷等领域。

雷达测距雷达测距是一种利用电磁波脉冲进行测距的方法，常用于军事侦察、导航定位等领域。

脉冲测距方案实施脉冲测距的方案主要包括硬件和软件两个方面。

硬件方案在脉冲测距的硬件方案中，关键的组件通常包括：•发射器：用于发射脉冲信号，可以是激光器、声波发射器或电磁波发射器等。

•接收器：用于接收反射信号，常通过传感器或接收天线实现。

•控制电路：负责控制发射器和接收器的工作时序，以及接收到的信号处理等。

•计算单元：用于计算时间差并转换为物理距离。

通常是通过微处理器或FPGA等实现。

硬件方案的选型和设计需要根据具体的应用场景和测量要求来确定，其中包括测量范围、精度、测量速度等因素。

软件方案脉冲测距的软件方案主要包括信号处理和距离计算两个部分。

•信号处理：接收到的反射信号通常会经过放大、滤波、去噪等处理，以便提取有效的脉冲信号。

•距离计算：通过计算脉冲信号发射和接收之间的时间差，结合光、声波或电磁波的传播速度，将时间差转换为物理距离。

脉冲测距方案

脉冲测距方案脉冲测距是一种常用的测量技术，通过发送脉冲信号并测量信号的往返时间来计算距离。

在工业、军事和科学领域中，脉冲测距方案被广泛应用于距离测量、目标探测和避障等应用中。

本文将介绍两种常见的脉冲测距方案，分别是时间差测距和飞行时间测距。

时间差测距方案时间差测距方案通过测量脉冲信号发送和接收之间的时间差来计算目标物体与测距系统之间的距离。

其基本原理是利用电磁波在空气中传播的速度恒定不变的特性，将发送的脉冲信号发射出去，并等待接收到信号的反射回来。

测距系统会记录下信号发射和接收的时间，并计算时间差。

通过已知电磁波在空气中的传播速度，即可根据时间差计算出目标物体与测距系统之间的距离。

时间差测距方案的精度取决于信号发射和接收的时间测量精度，以及信号在传播过程中可能遇到的干扰。

为了提高测距精度，可以使用高频率的脉冲信号和精确的时间测量设备。

此外，还可以通过增加反射目标的反射面积或使用反射镜等辅助设备来增强信号的反射强度，从而提高测量的准确性。

飞行时间测距方案飞行时间测距方案也是一种常用的脉冲测距方法，其原理是利用脉冲信号在空间中的传播时间来计算目标物体与测距系统之间的距离。

与时间差测距方案不同的是，飞行时间测距方案直接测量脉冲信号的往返时间，而无需计算时间差。

在飞行时间测距方案中，测距系统会发射脉冲信号，并等待信号被目标物体反射回来。

通过测量信号发射和接收的时间差以及知道信号传播的速度，就可以计算出目标物体与测距系统之间的距离。

与时间差测距方案相比，飞行时间测距方案的优势在于能够直接获得信号的往返时间，避免了时间测量误差的累积。

同时，飞行时间测距方案的准确性也受到信号传播速度和时间测量精度的影响。

结论脉冲测距方案是一种常用的距离测量技术，其中时间差测距和飞行时间测距是两种常见的实现方式。

它们通过发送脉冲信号并测量信号的往返时间来计算目标物体与测距系统之间的距离。

时间差测距方案通过测量脉冲信号发送和接收之间的时间差来计算距离，而飞行时间测距方案则直接测量信号的往返时间。

简述脉冲电流法在电缆故障查找中的应用

简述脉冲电流法在电缆故障查找中的应用【摘要】本文简单介绍了电缆故障类型及查找方法。

着重描述了如何应用低压脉冲法、脉冲电流法来检测电缆故障点。

【关键词】电缆故障；低压脉冲法；脉冲电流法前言厂区电力电缆敷设施工方式一般有直埋、地下管道埋设、室内桥架敷设。

厂区内建筑物、电气设备繁多，室外管道、室内桥架交错繁多，这些都增加了电力电缆故障点查找困难。

本文简单介绍了电力电缆故障类型及故障查找方法。

1 电缆故障类型电力电缆故障类型分为低阻/短路故障、断线故障、高阻故障、闪络故障等。

通常使用万用表、兆欧表、或者耐压设备来判定故障的种类。

低阻/短路故障定义为：用兆欧表测量电缆绝缘电阻为零，万用表来测量绝缘电阻小于200Ω。

高阻故障定义为：用兆欧表测量电缆绝缘电阻为零或者比零略高，万用表来测量绝缘电阻大于200Ω。

闪络故障定义为：用兆欧表测量电缆绝缘电阻达到正常水平，但是耐压试验不通过。

2 电缆故障查找的方法当前电缆故障查找的方法主要有低压脉冲法、脉冲电流法。

需要使用的试验设备主要有电力电缆多次脉冲故障测距仪、高压信号发生器、电缆测试多次脉冲耦合器、数字式多功能电缆故障定点仪、电缆路径探测仪等。

故障查找的基本原理是：对故障电缆输入一个脉冲波，不同的故障类型对波传送会产生不同的反射，通过电力电缆多次脉冲故障测距仪接收反射波形，并分析波形来判断测试点和故障点之间距离，再根据电缆路径进行初步的定位。

对于高阻、闪络故障，还要使用高压信号发生器对故障电缆进行输入一个高电压脉冲，造成故障点放电，在使用数字式多功能电缆故障定点仪沿电缆路径监听放电声最大的点，并最终找出精确故障点。

3 电缆故障查找综合分析3.1 低压脉冲法低压脉冲法主要针对电缆低阻/短路故障，主要是使用电力电缆多次脉冲故障测距仪来判断。

测试时，向电缆注入一低压脉冲，如图所示该脉冲沿电缆传播到阻抗不匹配点，如短路点、故障点等，由于阻抗不匹配点的反射系数不同，反射的波形会有所变化和差异，脉冲产生反射后被仪器记录下来，并且根据时间和波速计算出距离。
