防爆知识以及防爆标志中的各个组成部分的含义

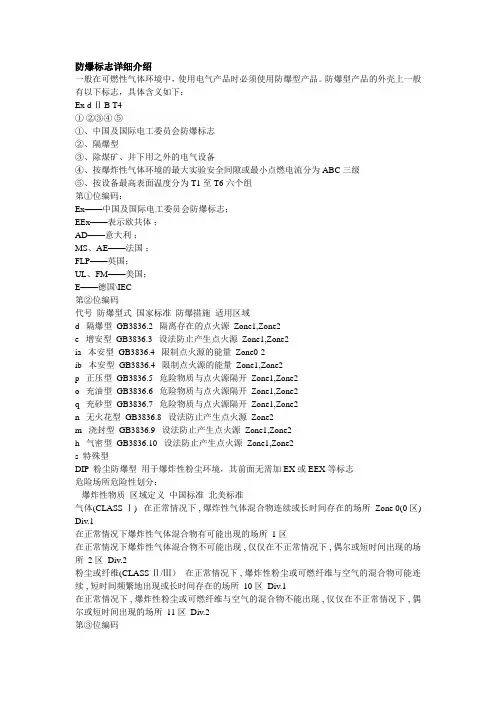

防爆标志详细介绍
防爆标志详细介绍一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。
防爆型产品的外壳上一般有以下标志，具体含义如下：Ex d Ⅱ B T4①②③④⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码：Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利；MS、AE——法国；FLP——英国；UL、FM——美国；E——德国\IEC第②位编码代号防爆型式国家标准防爆措施适用区域d 隔爆型GB3836.2 隔离存在的点火源Zone1,Zone2e 增安型GB3836.3 设法防止产生点火源Zone1,Zone2ia 本安型GB3836.4 限制点火源的能量Zone0-2ib 本安型GB3836.4 限制点火源的能量Zone1,Zone2p 正压型GB3836.5 危险物质与点火源隔开Zone1,Zone2o 充油型GB3836.6 危险物质与点火源隔开Zone1,Zone2q 充砂型GB3836.7 危险物质与点火源隔开Zone1,Zone2n 无火花型GB3836.8 设法防止产生点火源Zone2m 浇封型GB3836.9 设法防止产生点火源Zone1,Zone2h 气密型GB3836.10 设法防止产生点火源Zone1,Zone2s 特殊型DIP 粉尘防爆型用于爆炸性粉尘环境，其前面无需加EX或EEX等标志危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASS Ⅰ) 在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所Zone 0(0 区) Div.1在正常情况下爆炸性气体混合物有可能出现的场所1 区在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所2 区Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所10 区Div.1在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所11 区Div.2第③位编码Ⅰ——煤矿、井下用电气设备Ⅱ——工厂用电气设备第④位编码Ⅱ类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESG(mm) 最小点燃电流比MICR矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡⅡⅡC 氢气0.019mJ 0.5≥MESG 0.45＞MICR第⑤位编码Ⅱ类爆炸性气体环境中电气设备温度组别温度组别自然温度T（℃）常见爆炸性气体设备允许表面温度（℃）T1 T≥450 氢气、丙烯腈等 46 种450T2 450＞T≥300 乙炔、乙烯等 47 种300T3 300＞T≥200 汽油、丁烯醛等 36 种200T4 200＞T≥135 乙醛、四氟乙烯等 6 种135T5 135＞T≥100 二硫化碳100T6 100＞T≥85 硝酸乙酯和亚硝酸乙酯85。
防爆标志字母含义
防爆标志字母含义
防爆标志字母含义
防爆标志字母是指危险工作环境下可能发生爆炸及其防止爆炸的措施，国家根据其危险等级和操作范围，提供防爆标志，其中包括了防爆标志字母。
防爆标志字母包括如下几个字母：
Ex：表示易爆性。
主要用来标识可能会发生爆炸的器具，使得操作该器具的过程受到更高的安全标准控制。
D：指防爆等级。
表示该器具可以承受的最高使用压力，使操作者清楚可用多大压力工作而不会造成危险和损坏器具。
T：指防爆温度。
表示器具可以耐受的最高温度和起爆温度，以使操作者知道该器具可以承受多少温度而不导致爆炸和损坏。
C：指器具的防爆等级。
表示该器具的防爆和防火等级，对于示器具的使用耐受环境和危险性有一定的了解，安全性也得到一定的确认。
随着科技的发展，防爆标志字母在各行各业中都得到了广泛应用，使危险性更加精准。
作为从事高危任务的从业者，一定要理解防爆标志字母的含义，同时注意安全操作，防止发生危险事件，从而更好地保护自身安全。
总之，防爆标志字母是提醒从业者易燃易爆危险环境安全操作的重要标识，其中的字母表示的是具体的操作要求，个人的使用十分重要，要理解准确，以防发生事故，保护自身安全。
防爆标志一般由以下5个部分构成
防爆标志一般由以下5个部分构成：
①防爆标志EX—表示该设备为防爆电气设备；
②防爆结构形式—表明该设备采用何种措施进行防爆，如d为隔爆型，p为正压型；i为本安型等；
③防爆设备类别—分为两大类，I为煤矿井下用电设备，II为工厂用电气设备；
④防爆级别—分为A、B、C三级，说明其防爆能力的强弱；
⑤温度组别—分为T1~T6六组，说明该设备的最高表面温度允许值。
例如：一台仪表的防爆标志为EXdIIBT4，请说明其含义。
答EX——防爆总标志；
d——结构形式，隔爆型；
II——类别，工厂用；
B——防爆级别，B级
T4——温度组别，T4组，最高表面温度≤135℃。
防爆标志的含义-Word-文档
一、防爆标志的含义及防爆电器应该注意的细则
一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。
防爆型产品的外壳上一般有以下标志，
具体含义如下：
Ex d Ⅱ C T6
①②③④⑤
①、中国及国际电工委员会防爆标志
②、隔爆型
③、除煤矿、井下用之外的电气设备
④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级
⑤、按设备最高表面温度分为T1至T6六个组
第①位编码：
Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利；MS、AE——法国；
FLP——英国；UL、FM——美国；E——德国\IEC
第②位编码
代号防爆型式国家标准防爆措施适用区域
d 隔爆型GB3836.2 隔离存在的点火源Zone1,Zone2
e 增安型GB3836.3 设法防止产生点火源Zone1,Zone2
ia 本安型GB3836.4 限制点火源的能量Zone0-2
ib 本安型GB3836.4 限制点火源的能量Zone1,Zone2
p 正压型GB3836.5 危险物质与点火源隔开Zone1,Zone2
o 充油型GB3836.6 危险物质与点火源隔开Zone1,Zone2
q 充砂型GB3836.7 危险物质与点火源隔开Zone1,Zone2。
防爆等级知识-防爆标识
防爆等级知识防爆标识ExdⅡB T4与ExdⅡC T4Ex-----explosion-proof 防爆英文缩写，防爆标识防爆形式，“d是”指隔爆型防爆等级划分，主要分为I 类（矿用）、II 类（厂用）。
其中II 类又分为：IIA 、IIB 、IIC（温度组别（T1~~T6)一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
国际电工委员会/ 欧洲电工委员会划分的防爆区域为：0 区：连续地存在危险性大于1000小时/ 每年的区域；1 区：断续地存在危险性10~1000小时/ 每年的区域；2 区：事故状态下存在的危险性0.1~10 小时/ 每年的区域；中国划分的有效区域和以上相同。
二、防爆标志解析①气体组别典型的危险性气体欧洲电工标准化委员会EN50014EC北美NEC500条款CLASS1表气中国GB-3836-1最小点燃能量（微焦）乙炔ⅡC A ⅡC 20 氢气ⅡC A ⅡC 20乙烯ⅡB C ⅡB60丙烷ⅡA D ⅡA 180注: 中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳, ⅡA级最小点燃能量为200 微焦耳。
气体分组和点燃温度, 在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
②温度组别（T 组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。
在标准BS5345 第一部分中列出了所有可燃性气体和其组别。
最高表面温度（℃）温度组别IEC79-8 GB3836-1450℃T1 T1300℃T2 T2200℃T3 T3135℃T4 T4100℃T5 T585℃T6 T6③防爆标志以下以CENELEC氢气防爆标志为例： E Ex ia ⅡC T4E：按CENELEC标志认可Ex：防爆公用标志ia ：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别④名词解释隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
防爆标志知识系统讲解(最全版)
防爆标志的含义及防爆电器应该注意的细则防爆是指能够抵抗爆炸的冲击力和热量而不受损失仍能正常工作称为防爆，防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。
选择相应的防爆型仪表和防爆型电气设备，标准的结构有:隔爆型、增安型、正压型、充沙型、本质安全型和充油型。
防爆知识详解目录一、认识防爆标志---------------------------------------------------------------------------31.1防爆标志的认识---------------------------------------------------------------------3二、危险场所的划分-------------------------------------------------------------------------52.1划分依据-----------------------------------------------------------------------------52.2划分标准-----------------------------------------------------------------------------62.3可燃性气体，蒸汽和薄雾气体场所-------------------------------------------------62.3.10区（红色部分）----------------------------------------------------------62.3.21区（橙色部分）----------------------------------------------------------62.3.32区（黄色部分）----------------------------------------------------------62.4粉尘场所-----------------------------------------------------------------------------62.4.120区-----------------------------------------------------------------------72.4.221区须使用种类2（粉尘）防爆电气设备。
防爆标志解释说明
防爆标志解释说明
防爆标志是指用于标识和警示爆炸物品、危险区域或设备的标志，以提醒人们注意并采取相应的防范措施。
为了确保人身安全和物品设备的保护，在爆炸物品储存、运输、使用或处理的场所都需要使用防爆标志进行明确的标识。
防爆标志通常使用醒目的颜色和易于理解的图标，以吸引人们的注意并传达清晰的警示信息。
常见的防爆标志有以下几种：
1. 爆炸标志：通常以红色为底色，上面标有一个燃烧和爆炸的图案。
该标志表示这个区域存在着爆炸物品或者可能发生爆炸的危险。
2. 禁止火源标志：以红色底色为主，上面有一个火焰图案。
这个标志表示该区域禁止点火、使用明火或者任何可能引发火灾或爆炸的行为。
3. 氧气禁止标志：以金黄色为底色，上面有一个火焰图案。
这个标志表示该区域禁止使用氧气或者有关氧气的设备，因为氧气可以加剧火灾和爆炸的危险。
4. 防静电标志：以蓝色为底色，上面标有一个闪电图案。
这个标志表示该区域存在着静电或者需要采取防静电措施，以防止电火花引发爆炸或火灾。
防爆标志的使用和理解对于确保安全非常重要。
人们应该熟悉并遵守这些标志的要求，以减少火灾和爆炸事故的发生。
同时，
对于防爆标志的维护和更新也是必要的，以保持其可见性和有效性。
防爆的基本知识以及防爆场所的安装注意事项讲解
防爆的基本知识以及防爆场所的安装注意事项讲解第一部分：防爆的基本知识1.防爆概述防爆是指通过使用特殊的工艺和材料，以及采取相应的安全措施，防止可燃性气体、蒸汽、粉尘和液体发生爆炸的一种安全措施。
防爆的目的是确保生产和工作环境的安全，保护人员和设备免受爆炸事故的伤害。
2.防爆原理防爆的核心原理是避免或限制可燃性物质与氧气的接触，从而阻止爆炸的发生。
常见的防爆方法包括隔离、惰化、压力释放和防爆包围等。
3.防爆标志符号防爆标志符号是指用于标识防爆设备的图形和文字，标识出设备在特定环境中的防爆等级。
4.防爆等级防爆等级是指设备能够在特定环境中安全运行的能力，可根据其防爆等级将设备分为不同的防爆区域。
常见的防爆等级有Exd、Exe、Exi等。
5.防爆措施防爆措施主要包括：确保设备符合防爆标准和要求、合理选择防爆设备、定期进行设备维护和检测、对作业人员进行培训和教育。
第二部分：防爆场所的安装注意事项1.确定防爆区域根据作业场所的爆炸性质和风险等级，确定防爆区域的范围，并在需要的地方设置标识，提醒人员注意防爆安全。
2.确定防爆等级根据作业场所的环境特点和需求，确定设备的防爆等级，选择符合相关防爆标准的设备进行安装。
3.合理布置设备设备布局应符合防爆的原则，避免可燃气体和粉尘聚集，确保设备通风良好。
4.选择合适的防爆设备根据不同的作业环境和需求，选择适合的防爆设备，如防爆灯具、防爆电气设备等，并确保设备在运行过程中的可靠性和耐用性。
5.设备的安装与维护防爆设备的安装和维护必须按照相关的标准和规定进行，保证设备的安全性和可靠性。
尤其是接线部分，必须按照相关要求进行绝缘处理，避免因接触不良引起的火花或电弧。
6.培训和教育对相关人员开展防爆安全培训和教育，使其了解防爆知识和操作规程，提高自身的防爆意识和安全意识。
7.定期检测与维护防爆场所应定期进行检测和维护，确保设备的正常运行和防爆防护能力，减少事故的发生概率。
总结：防爆的基本知识包括防爆概述、防爆原理、防爆标志符号、防爆等级和防爆措施等。
防爆等级标志
防爆等级标志
防爆等级标志是用于指示和表示设备、仪器或区域的防爆能力的标识。
以下是常见的防爆等级标志及其含义：
1. Ex - 表示设备或仪器具有防爆性能。
2. d - 表示设备或仪器在正常操作下不会产生电弧、火花或高温。
3. e - 表示设备或仪器具有额外保护，防止外部物质进入，并阻止火花的产生。
4. ia - 表示设备或仪器具有非常低的能量，适用于易燃气体环境。
5. ib - 表示设备或仪器具有较低的能量，适用于可燃气体环境。
6. ic - 表示设备或仪器具有一定的能量，适用于一般可燃气体环境。
7. ma - 表示设备或仪器具有非常低的能量，适用于易燃粉尘环境。
8. mb - 表示设备或仪器具有较低的能量，适用于可燃粉尘环境。
9. mc - 表示设备或仪器具有一定的能量，适用于一般可燃粉尘环境。
这些标志通常用于防爆设备的选择、安装和使用过程中，以确保在易燃气体或粉尘环境中工作时的安全性。
根据实际需求，可能会使用不同组合的标志来表示具体的防爆等级。
防爆培训
防爆培训资料北京天一众合科技发展有限责任公司1、防爆标志是什么？答：防爆标志用于表示防爆产品的防爆型式及使用环境，如“ExibI”。
由三部分组成，第一部分“Ex”，为防爆产品标识，表示该设备是防爆设备；第二部分为防爆型式，防爆型式不同，其内容也不同，如本安为“ib”，隔爆为“d”；第三部分为防爆设备分类，“I”表示煤矿用电气设备，“II”表示除煤矿外的其它爆炸性气体环境用电气设备。
防爆标志一般作成标牌型式，安装在外壳的明显位置。
2、“I”类防爆产品适合于哪种使用环境？答：煤矿3、煤安标志是什么？答：矿用产品安全标志办公室发放的产品安全标志，型式如下。
通过安标检验的产品可以获得煤安标志，获得煤安标志的产品才可以在煤矿销售和使用。
4、防爆型式主要有哪几种？答：隔爆型，防爆标志为“d”；本质安全型，防爆标志为“i”；增安型，防爆标志为“e”；浇封型，防爆标志为“m”；正压型，防爆标志为“p”；充油型，防爆标志为“o”；充砂型，防爆标志为“q”。
5、什么是本质安全型？答：如果电气设备内所有电路均为本质安全型电路，则该电气设备为本质安全型电气设备。
本质安全型电路就是电路本身是安全的，其在正常和故障情况下均不会引起火花点燃。
6、本质安全型的分级？答：本质安全型电气设备分为“ia”和“ib”2个等级。
“ia”等级对故障的考核要求比“ib”等级更为严格，因此“ia”等级电气设备可以用于0区，而“ib”等级电气设备用于1区。
7、0区和1区是指什么？答：0区：爆炸性环境中的爆炸性气体连续出现或长时间存在的场所；1区：在正常运行时，爆炸性环境中可能会出现爆炸性气体的场所。
如煤矿8、“ExibI”的含义？答：“Ex”，为防爆产品标识，表示该设备是防爆设备；“ib”为防爆型式，表示b类本安设备；“I”表示煤矿用防爆电气设备。
9、如何实现本质安全型？答：通过限制电路中的电压和电流，以避免内部产生火花和热效应。
电路中存储的能量应低于爆炸性气体的最小点燃能量。
防爆等级知识-防爆标识
防爆等级知识防爆标识ExdⅡB T4与ExdⅡC T4Ex-----explosion-proof防爆英文缩写，防爆标识 d------防爆形式，“d”是指隔爆型 IIC----防爆等级划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、IIB、IIC（A<B<C) T4-----温度组别（T1~~T6)一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
国际电工委员会/欧洲电工委员会划分的防爆区域为：0区：连续地存在危险性大于1000小时/每年的区域；1区：断续地存在危险性10~1000小时/每年的区域；2区：事故状态下存在的危险性0.1~10小时/每年的区域；中国划分的有效区域和以上相同。
二、防爆标志解析①气体组别典型的危险性气体欧洲电工标准化委员会EN50014EC北美NEC500条款CLASS1表气中国GB-3836-1最小点燃能量（微焦）乙炔ⅡC A ⅡC 20 氢气ⅡC A ⅡC 20乙烯ⅡB C ⅡB60丙烷ⅡA D ⅡA 180注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。
气体分组和点燃温度,在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
②温度组别（T组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。
在标准BS5345第一部分中列出了所有可燃性气体和其组别。
最高表面温度（℃）温度组别IEC79-8 GB3836-1450℃ T1 T1300℃ T2 T2200℃ T3 T3135℃ T4 T4100℃ T5 T585℃ T6 T6③防爆标志以下以CENELEC氢气防爆标志为例：E Ex ia ⅡC T4E：按CENELEC标志认可Ex：防爆公用标志ia：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别④名词解释隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
防爆等级基础知识防爆标识
防爆等级知识防爆标识ExdⅡB T4与ExdⅡC T4Ex-----explosion-proof防爆英文缩写，防爆标识d------防爆形式，“d”是指隔爆型IIC----防爆等级划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、IIB、IIC（A<B<C)T4-----温度组别（T1~~T6)1 / 19一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
国际电工委员会/欧洲电工委员会划分的防爆区域为：0区：连续地存在危险性大于1000小时/每年的区域；1区：断续地存在危险性10~1000小时/每年的区域；2区：事故状态下存在的危险性0.1~10小时/每年的区域；2 / 19中国划分的有效区域和以上相同。
二、防爆标志解析①气体组别3 / 19注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA 级最小点燃能量为200微焦耳。
4 / 19气体分组和点燃温度,在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
②温度组别（T组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。
在标准BS5345第一部分中列出了所有可燃性气体和其组别。
5 / 196 / 19③防爆标志以下以CENELEC氢气防爆标志为例：E Ex ia ⅡC T47 / 19④名词解释隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封8 / 19闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
增安型电气设备（e）：正常运行条件下，不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施，提高其安全程度，以避免在正常和规定过载条件下出现点燃现象的电气设备。
9 / 19本质安全型电气设备（i）：在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。
防爆等级知识-防爆标识
防爆等级知识-防爆标识防爆等级知识防爆标识ExdⅡB T4与ExdⅡC T4Ex-----explosion-proof防爆英文缩写，防爆标识d------防爆形式，“d”是指隔爆型IIC----防爆等级划分，主要分为I类（矿用）、II类（厂用）。
其中II类又分为：IIA、IIB、IIC（A<B<C)T4-----温度组别（T1~~T6)一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
国际电工委员会/欧洲电工委员会划分的防爆区域为：0区：连续地存在危险性大于1000小时/每年的区域；1区：断续地存在危险性10~1000小时/每年的区域；2区：事故状态下存在的危险性0.1~10小时/每年的区域；中国划分的有效区域和以上相同。
二、防爆标志解析①气体组别典型的危险性气体欧洲电工标准化委员会EN50014EC北美NEC500条款CLASS1表气中国GB-3836-1最小点燃能量（微焦）乙炔ⅡC A ⅡC 20氢气ⅡC A ⅡC 20乙烯ⅡB C ⅡB 60丙烷ⅡA D ⅡA 180注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。
气体分组和点燃温度,在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
②温度组别（T组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。
在标准BS5345第一部分中列出了所有可燃性气体和其组别。
最高表面温度（℃）温度组别IEC79-8 GB3836-1450℃ T1 T1300℃ T2 T2200℃ T3 T3135℃ T4 T4100℃ T5 T585℃ T6 T6③防爆标志以下以CENELEC氢气防爆标志为例：E Ex ia ⅡC T4E：按CENELEC标志认可Ex：防爆公用标志ia：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别④名词解释隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
防爆知识概述1
防爆知识概述电气设备的使用场合如存在着各种易燃易爆的气体或蒸汽，则它们与空气混合后，会形成爆炸性气体混合物，使其周围空间成为不同等级的爆炸危险场所。
在这种情况下，电器设备应具有防爆性能，否则便不能使用。
凡属防爆电气设备，在它的铭牌或表体上都有一个防爆标志。
一般由4部分组成，即：防爆标记、防爆型式、防爆级别和温度组别。
1. 防爆标记防爆标记一般都用Ex表示。
欧洲电工标准委员会（CENELEC）的标准为EEx。
2. 防爆型式我国国家标准规定的防爆型式有8种：隔爆型：“d”；增安型：“e”；本安型：“i”；正压型：“p”；充油型：“o”；充砂型：“q”；无火花型：“n”；特殊型：“s”。
其它一些国家也差不多这几种，美国、日本只规定了6种。
在电器设备中，主要采用隔爆型式“d”和本安型式“i”，也有少数用增安型“e”和无火花型“n”。
•隔爆又称耐压防爆，它把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力，并阻止向壳外的爆炸性混合物传爆。
•也就是说，防爆型电气设备的表壳内部是可能发生爆炸的，但不能传爆到表壳外部。
•本安型电气设备是通过限制电气参数（主要是限制贮能元件，及电容和电感元件的参数），使在正常或规定故障状态下产生的火花和能量，不能点燃周围的爆炸性气体混合物。
•也就是说，本安型仪表是可能产生电弧或电火花的，但火花的能量限制在很小范围，因此，即使在爆炸性气体中也炸不起来，这就像一根火柴点燃不了一块木块一样。
•本安型电路分ia和ib两个等级，ia等级安全程度高于ib。
3. 爆炸危险场所电气设备的防爆型式的选用是根据设备的使用场合。
我国对爆炸危险场所分为二类：一类场所是易燃气体，二类场所是易燃灰尘。
对于一类场所又分为0区、1区、2区。
0区：爆炸型气体连续出现或长期存在；1区：正常运行时可能产生爆炸性气体；2区：正常时不可能产生或仅暂时不能在爆炸性气体。
4. 爆炸级别爆炸级别的分法按两个标准:：一是按最小点燃电流比，而是按最大试验安全间隙。
防爆标志一般由以下5个部分构成
防爆标志一般由以下5个部分构成：
①防爆标志EX—表示该设备为防爆电气设备；
②防爆结构形式—表明该设备采用何种措施进行防爆，如d为隔爆型，p为正压型；i为本安型等；
③防爆设备类别—分为两大类，I为煤矿井下用电设备，II为工厂用电气设备；
④防爆级别—分为A、B、C三级，说明其防爆能力的强弱；
⑤温度组别—分为T1~T6六组，说明该设备的最高表面温度允许值。
例如：一台仪表的防爆标志为EXdIIBT4，请说明其含义。
答EX——防爆总标志；
d——结构形式，隔爆型；
II——类别，工厂用；
B——防爆级别，B级
T4——温度组别，T4组，最高表面温度≤135℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、防爆基本知识
1、爆炸的危险性场所有哪些？
（1）爆炸性环境：可能发生爆炸的环境（气体和粉尘）。
凡涉及爆炸性物质生产、加工、处理、储存、运输的场所都可能形成爆炸性环境。
（2）危险场所：爆炸性环境大量出现或预期出现的数量足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。
（3）在石油、化工、煤炭等生产领域将不可避免地产生爆炸性物质的泄漏，并与空气形成爆炸性危险场所。
据资料：
A、在煤矿井下，2/3的场所属于爆炸性危险场所；
B、在石油开产现场和精炼厂约有60-80%属爆炸性危险场所；
C、在化学工业中，约有80%以上的生产车间属爆炸性危险场所。
2、防爆基本原理
（1）爆炸的基本条件
A、可燃性物质（氢气、甲烷等）
B、助燃剂（氧气、空气等）
C、点火源（明火、火花、高温等）
（2）爆炸极限与范围
爆炸极限是指可燃性气体（蒸气）与空气形成的混合物，能引起爆炸的最低浓度（爆炸下限）或最高浓度（爆炸上限），介与爆炸下限和上限中间的浓度范围称爆炸范围。
表1：几种常见的可燃性气体或者蒸气的爆炸界限
表2：几种常见的可燃性气体或者蒸气的引燃温度
（3）防爆的基本原理
A、避免形成爆炸性环境
B、消除可能的点火源
3、爆炸性危险物质分类
（1）中国将爆炸性物质分为三类：
Ⅰ类：矿井甲烷
Ⅱ类：爆炸性气体混合物
Ⅲ类：爆炸性粉尘和纤维
（2）北美将爆炸性物质分为三类：
ClassⅠ：爆炸性气体
ClassⅡ：爆炸性粉尘
ClassⅢ：纤维
4、爆炸性危险区域划分
（1）爆炸危险区域划分的主要标准依据
A、GB50058-1992 爆炸和火灾危险环境电力装置设计规范
B、GB3836.14-2000 爆炸性气体环境用电气设备第14部分危险场所分
C、GB12476.3-2007 可燃性粉尘环境用电气设备第3部分存在或可能存在可燃性粉尘的场所分类
D、中华人民共和国爆炸危险场所电气安全规程(试行) , 1987年
（2）爆炸性危险区域主要以爆炸性危险物质出现的频繁程度和持续时间为划分依据的
（3）我国对于爆炸性气体危险场所划分为3个区域：0区、1区和2区
A、0区：在正常情况下，爆炸性气体混合物连续地或长时期存在的场所。
B、1区：在正常情况下，爆炸性气体混合物有可能出现的场所。
C、2区：在正常情况下，爆炸性气体混合物不可能出现，或即使出现也只是短时间存在的场所。
（4）我国对于爆炸性粉尘危险场所划分为3个区域：20区、21区和22区
A、20区：在这个区域中，易燃性粉尘在空气中形成云状物，并且连续存在，或长时间或频繁存在
B、21区：在这个区域中，一般条件下，易燃性粉尘偶尔会形成云状物
C、22区：在这个区域中，一般条件下，易燃性粉尘形成的云状物一般不会发生，即使发生，也是
短时行为。
二、防爆基本型式
1、目前常用的电气防爆技术/型式：
（1）隔爆型(Ex d)
（2）增安型(Ex e)
（3）本安型(Ex ia/ib)
（4）浇封型 (Ex ma/mb) （5）充砂型 (Ex q) （6）油浸型 (Ex o) （7）正压型 (Ex px/py/pz) （8）n 型 (Ex nA/nC/nL/nR/nZ) （9）粉尘防爆 (tD, DIP A/B) （10）其它特殊型
2、国内防爆型式的防爆原理及应用
防爆型式
符号
原理
应用
本安型
i
测量与工程控制、数据工程（很低的电能）
隔爆型
d
电力设备、马达以及任何在正常运行时会产生火花的设备
正压型
p
电力设备（要求具有主动安全测量功能）
增安型
e
接线箱、灯具、测量仪器、鼠笼、马达（正常运行时不会产生火花） 油浸型
o
变压器（很少采用）
充砂型
q
电容、电子元件、保险丝等
浇封型
m
测量与工程控制、电子线路
3、防爆型式与区域的关系
防爆型式符号允许使用的区域
本质安全型ia
浇封型ma
为0区设计的特殊型Ex ia
Ex ma
Ex s
0区/ Zone 0
适用于0区的防爆型式
隔爆型
本安型ib
增安型
正压型
油浸型
充砂型
浇封型
为1区计的特殊型Ex d
Ex ib
Ex e
Ex px, py
Ex o
Ex q
Ex mb
Ex s
1区/ Zone1
适用于0区、1区的防爆型式
n型
正压型
为2区计的特殊型Ex nA, nC, nR, nL, nZ
Ex pz
Ex s
2区/ Zone2
4、国内防爆GB标准和国际IEC标准对比
爆炸物质防爆型式符号GB标准IEC标准
气体（Ⅰ、Ⅱ）通用要求GB3836.1 IEC60079-0 隔爆型 d GB3836.2 IEC60079-1 增安型 e GB3836.3 IEC60079-7 本安型ia ib ic (nL) GB3836.4 IEC60079-11 正压型px py pz (nZ) GB3836.5 IEC60079-2 油浸型o GB3836.6 IEC60079-6 充砂型q GB3836.7 IEC60079-5 n型nA nC nL nR nZ GB3836.8 IEC60079-15 浇封型ma mb GB3836.9 IEC60079-18 气体区域场所分类GB3836.14 IEC60079-10
粉尘（Ⅲ）外壳保护型设备tD，DIP A/B GB12476.1 IEC61241-1-1 本安型iaD，ibD IEC61241-11 浇封型maD，mbD IEC61241-18 正压型pD IEC61241-4 粉尘防爆场所分类GB12476.3 IEC 61241-10
三、防爆电气设备的分类
1、爆炸性气体的级别
爆炸性气体的级别是便于Ⅱ类隔爆型电气设备和本质安全型电气设备的制造，根据气体的特性而划分为ⅡA、ⅡB、ⅡC三个等级。
2、爆炸性气体环境分组
所谓爆炸性气体的分组，是便于防爆电气设备的设计和制造。
根据各种气体的点燃温度不同，而划分为6个组别：T1、T2、T3、T4、T5、T6。
3、设备保护级别
（1）Ga 爆炸性气体环境用设备，具有“很高”的保护级别。
在正常运行，出现的预期故障或者罕见故障时不是点燃源
（2）Gb 爆炸性气体环境用设备，具有“高”的保护级别。
在正常运行或者预期故障条件下不是点燃源
（3）Gc 爆炸性气体环境用设备，具有“一般”的保护级别。
在正常运行中不是点燃源，也可以采取一些附加保护措施，保证在点燃源预期经常出现的情况（例如灯具的故障）下不会形成有效点
燃
（4）一般情况下：Ga 保护级别的设备可用于0区、1区、2区
Gb 保护级别的可用于1区、2区
Gc 保护级别的设备可用2区
四、防爆标志的解读
1、防爆电气的防爆标识必须按照防爆标准以及通过的防爆测试来标定。
（1）Ex d e II C T6 Gb
设备保护级别
温度级别为T6，设备最高表面温度小于85度
IIC级产品，适用于IIA、IIB、IIC级气体及蒸气环境
II类设备，用于除煤矿外的其它爆炸性环境
保护型式为增安型
保护型式为隔爆型
防爆性气体环境用电气设备标志
（2）DIP A20 TA,T4
温度级别为T4，设备最高表面温度小于135度
表面最高温度TA
设备可使用的场所为20区、21区、22区
A型电气设备
爆炸性粉尘环境用电气设备标志
