晶体中的缺陷
晶体缺陷知识点
晶体缺陷知识点晶体缺陷是固体材料中晶格出现的非理想性质，通常由于外界因素或内部原子位置错配引起。
晶体缺陷可以对材料的性质和行为产生显著影响，因此对晶体缺陷的认识和理解对于材料科学和工程领域至关重要。
本文将主要介绍晶体缺陷的类别、产生原因以及对材料性能的影响等相关知识点。
一、点缺陷点缺陷是晶体中最常见的缺陷之一，它包括空位、附加原子和原子间隙等。
空位是晶体中原子缺失的位置，它可能由于热振动、离子辐照或经历一系列化学反应等因素而形成。
附加原子是晶体中多余的原子，它可以是来自杂质或外界加入的额外原子。
原子间隙是晶体中原子之间的间隙空间，它的存在会导致晶体结构的变形和变化。
二、线缺陷线缺陷是晶体中延伸成线状的缺陷，包括位错和螺旋排列。
位错是晶体中原子错位或排列不当导致的线性缺陷，它可以通过晶体的滑移和或扩散过程产生。
螺旋排列是沿晶体某个轴线方向发生的原子错位，在某些晶体材料中常见。
三、面缺陷面缺陷是晶体中存在的平面或界面缺陷，包括晶界、层错和孪晶等。
晶界是晶体中两个晶粒的交界面，它由于晶体生长或晶体结构不匹配引起。
层错是晶体中原子层次错位排列的缺陷，通常发生在层状晶体结构中。
孪晶是晶体中两个晶粒具有相同的晶格方向但是镜像对称的缺陷。
四、体缺陷体缺陷是晶体中三维空间内存在的缺陷，主要包括孔洞和包裹物。
孔洞是晶体中的空隙空间，可以影响晶体的密度和物理性质。
包裹物是晶体中包裹其他原子或分子的空间，它可以是点状、线状或面状。
晶体缺陷的产生原因多种多样，包括热力学因素、机械应力和外部影响等。
温度和压力的变化可以导致晶体中原子位置发生偏移或畸变，进而产生缺陷。
机械应力也可以引起晶体的位错和断裂等缺陷。
此外，电磁辐射、化学环境和放射性衰变等因素也会影响晶体的结构和缺陷形成。
晶体缺陷对材料的性能和行为产生重要影响。
例如，点缺陷的存在可以改变材料的电导率、热导率和光学性能。
线缺陷和面缺陷可以导致晶体的强度和塑性发生变化，并影响晶体的断裂行为。
第一节_晶体中的点缺陷
分类：
空位：晶体内部的原子离开其平衡位置后, 留下的原子尺度的空洞。 间隙原子：进入晶体点阵间隙的原子。 自间隙原子：由同类原子形成的间隙原子。 异类间隙原子：由外来杂质原子形成的间 隙原子。 置换原子：占据原来基体原子平衡位置的 异类原子。 置换原子与基体原子半径总有差异，也是 一类点缺陷。
肖脱基缺陷：离位原子迁移到晶体的外 表面或内界面，而形成的空位。
n C exp(SV / k ) exp(EV / kT) Aexp(EV / kT) N
4、空位对金属的物理及力学性能有明显影响 5、空位对材料的高温蠕变、沉淀、回复、表面氧化、 烧结有重要影响
面心立方晶胞
晶格常数：a=b=c； ===90 晶胞原子数：
c
Z
1 1 8 6 4 8 2
Ae
(
E v ) kT
fcc
(2d)2=a2+a2 2a2=4d2 a=√2d 晶胞体积a3，晶胞内的原子数4 体积L3中的空位数=1/8×8=1，单位体积内的空位数为 1/L3=nv， L3=1/nv
四、过饱和空位
过饱和空位：晶体中数量超过了其平 衡浓度的空位。 过饱和空位将对晶体的性能产生影响。 产生过饱和空位的方法： 高温淬火 冷加工 辐照
金属 Au Ag Cu Al Pt W △Em(ev)0.87 0.81 0.94 0.62 0.75 1.87
空位的迁移频率：j=νZexp(Sm/k)exp(-Em/kT) ν－原子振动频率，Z－空位周围原子配位数， Sm－空位 迁移熵，△Em－空位迁移能。
同理，由于热振动，晶体中的间隙原子也可以由一 个间隙位置迁移到另一个间隙位置。
肖脱基缺陷
弗兰克缺陷：离位原子跳入晶体点阵间隙 中，形成一个空位的同时，还形成了一个间隙 原子。
晶体的点缺陷类型
晶体中的点缺陷包括以下类型：
1. 空位（Vacancy）：晶体中原本应该存在的原子位置上没有原子，称为空位。
空位可以通过电子缺陷或位错移动形成，它的晶格符号是V。
2. 间隙原子（Interstitial）：晶体中存在原子的位置上没有原子，而是存在一个额外的原子，称为间隙原子。
间隙原子可以通过原子扩散或晶体生长过程中的缺陷移动形成，它的晶格符号是I。
3. 置换原子（Substitution）：晶体中原本存在的原子被另一种原子替代，称为置换原子。
置换原子可以通过化学反应或高温高压下形成，它的晶格符号是X。
4. 原子缺失（Missing atom）：晶体中原本存在的原子缺失，形成一个空位，称为原子缺失。
原子缺失可以通过缺陷迁移、缺陷产生和晶体生长过程中的缺陷形成，它的晶格符号是V。
5. 缺陷线（Dislocation）：晶体中原本存在的原子排列被破坏，形成一条线状的缺陷，称为缺陷线。
缺陷线可以通过晶体生长、外力作用和高温高压等因素形成，它的晶格符号是D。
6. 位错（Dislocation）：晶体中原本存在的原子排列被扭曲，形成一条线状的缺陷，称为位错。
位错可以通过外力作用和晶体生长过程中的缺陷形成，它的晶格符号是D。
7. 扭曲（Twist）：晶体中原本存在的原子排列被扭曲，形成一条线状的缺陷，称为扭曲。
扭曲可以通过外力作用和晶体生长过程中的缺陷形成，它的晶格符号是T。
8. 晶界（Grain Boundary）：晶体中两个或多个晶粒的交界面，称为晶界。
晶界可以通过晶体生长过程中的缺陷形成，它的晶格符号是GB。

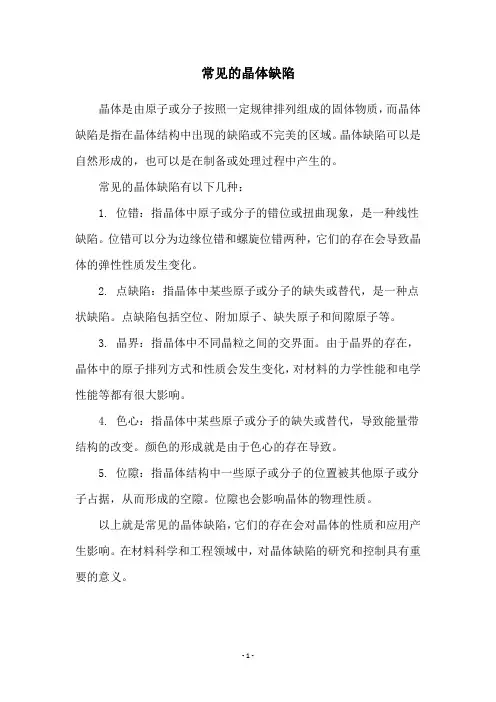

常见的晶体缺陷
常见的晶体缺陷
晶体是由原子或分子按照一定规律排列组成的固体物质，而晶体缺陷是指在晶体结构中出现的缺陷或不完美的区域。
晶体缺陷可以是自然形成的，也可以是在制备或处理过程中产生的。
常见的晶体缺陷有以下几种：
1. 位错：指晶体中原子或分子的错位或扭曲现象，是一种线性缺陷。
位错可以分为边缘位错和螺旋位错两种，它们的存在会导致晶体的弹性性质发生变化。
2. 点缺陷：指晶体中某些原子或分子的缺失或替代，是一种点状缺陷。
点缺陷包括空位、附加原子、缺失原子和间隙原子等。
3. 晶界：指晶体中不同晶粒之间的交界面。
由于晶界的存在，晶体中的原子排列方式和性质会发生变化，对材料的力学性能和电学性能等都有很大影响。
4. 色心：指晶体中某些原子或分子的缺失或替代，导致能量带结构的改变。
颜色的形成就是由于色心的存在导致。
5. 位隙：指晶体结构中一些原子或分子的位置被其他原子或分子占据，从而形成的空隙。
位隙也会影响晶体的物理性质。
以上就是常见的晶体缺陷，它们的存在会对晶体的性质和应用产生影响。
在材料科学和工程领域中，对晶体缺陷的研究和控制具有重要的意义。
- 1 -。

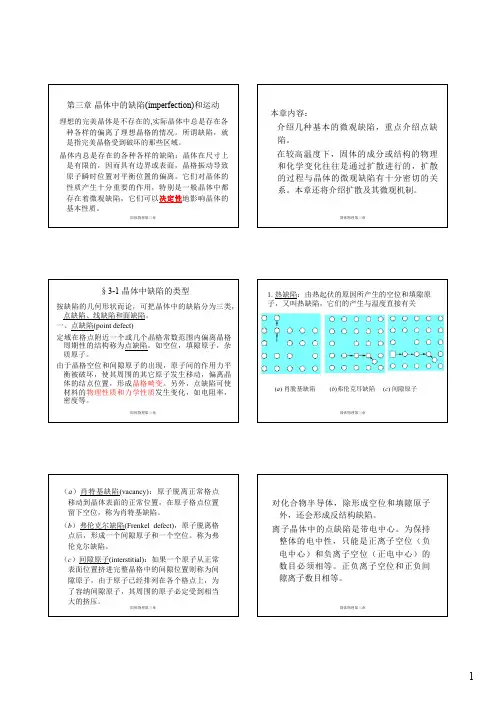

固体物理 第三章_ 晶体中的缺陷
4
由以上讨论可知： 刃位错： 外加切应力的方向、原子的滑移方向和位错 线的运动方向是相互平行的。 螺位错： 外加切应力的方向与原子的滑移方向平行， 原子的滑移方向与螺位错的运动方向垂直。 在左右两部分受到向上和向下的切应力的作 用时，位错线向前移动，直到位错线移动到 尽头表面，这时左右两部分整个相对滑移b 的距离，晶体产生形变。
固体物理第三章
1. 热缺陷：由热起伏的原因所产生的空位和填隙原 子，又叫热缺陷，它们的产生与温度直接有关
(a) 肖脱基缺陷
(b)弗伦克耳缺陷
(c) 间隙原子
固体物理第三章
（ a ）肖特基缺陷 (vacancy) ：原子脱离正常格点 移动到晶体表面的正常位置，在原子格点位置 留下空位，称为肖特基缺陷。 （b）弗伦克尔缺陷(Frenkel defect)，原子脱离格 点后，形成一个间隙原子和一个空位。称为弗 伦克尔缺陷。 （c）间隙原子(interstitial)：如果一个原子从正常 表面位置挤进完整晶格中的间隙位置则称为间 隙原子，由于原子已经排列在各个格点上，为 了容纳间隙原子，其周围的原子必定受到相当 大的挤压。
固体物理第三章 固体物理第三章
产生位错的外力: 机械应力：挤压、拉伸、切割、研磨 热应力：温度梯度、热胀冷缩 晶格失配： 晶体内部已经存在位错，只用较小的外力就 可推动这些位错移动，原来的位错成为了位错 源，位错源引起位错的增殖，有位错源的晶体 屈服强度降低。 晶体的屈服强度强烈地依赖于温度的变化。 T升高，原子热运动加剧，晶体的屈服强度下 降，容易产生范性形变。
固体物理第三章
在实际晶体中，由于存在某种缺陷，所以晶 面的滑移过程，可能是晶面的一部分原子 先发生滑移，然后推动同晶面的另一部分 原子滑移。按照这样的循序渐移，最后使 上方的晶面相对于下方的晶面有了滑移。 1934 年， Taylor( 泰勒 ), orowan( 奥罗万 ) 和 Polanyi( 波拉尼）彼此独立提出滑移是借助 于位错在晶体中运动实现的，成功解释了 理论切应力比实验值低得多的矛盾。
晶体缺陷类型
晶体缺陷类型晶体缺陷是指晶体中存在的原子或离子排列不规则或异常的现象。
晶体缺陷可以分为点缺陷、线缺陷和面缺陷三种类型。
一、点缺陷点缺陷是晶体中原子或离子位置的局部不规则，主要包括空位、间隙原子和杂质原子。
1. 空位空位是指晶体中原子或离子在其晶体格点上的位置空缺。
晶体中的空位可以通过热处理、辐射或化学反应形成。
空位的存在会降低晶体的密度和电子迁移率，影响材料的性能。
2. 间隙原子间隙原子是指晶体中原子或离子占据晶体格点之间的空隙位置。
间隙原子的存在会导致晶体的畸变和疏松，影响材料的机械性能和导电性能。
3. 杂质原子杂质原子是指晶体中非本原子或离子替代晶体中的原子或离子。
杂质原子的存在会改变晶体的导电性、光学性质和热稳定性。
常见的杂质原子有掺杂剂、杂质原子和缺陷聚集体。
二、线缺陷线缺陷是晶体中原子或离子排列沿着一条线或曲线出现的不规则现象，主要包括位错和螺旋线缺陷。
1. 位错位错是晶体中原子或离子排列的一种不规则现象，可以看作是晶体中某一面上原子排列与理想晶体的对应面上的原子排列不匹配。
位错的存在会导致晶体的畸变和塑性变形，影响材料的力学性能。
2. 螺旋线缺陷螺旋线缺陷是晶体中原子或离子排列呈螺旋状的一种不规则现象。
螺旋线缺陷的存在会导致晶体的扭曲和磁性变化，影响材料的磁学性能。
三、面缺陷面缺陷是晶体中原子或离子排列在一定平面上不规则的现象，主要包括晶界和堆垛层错。
1. 晶界晶界是晶体中两个晶粒之间的交界面，是晶体中最常见的面缺陷。
晶界的存在会影响晶体的力学性能、导电性能和晶体的稳定性。
2. 堆垛层错堆垛层错是晶体中原子或离子排列在某一平面上的堆垛出现错误的现象。
堆垛层错的存在会导致晶体的畸变和位错密度增加，影响材料的机械性能和热稳定性。
总结：晶体缺陷是晶体中存在的原子或离子排列不规则或异常的现象。
根据缺陷的不同类型，晶体缺陷可以分为点缺陷、线缺陷和面缺陷。
点缺陷主要包括空位、间隙原子和杂质原子，线缺陷主要包括位错和螺旋线缺陷，面缺陷主要包括晶界和堆垛层错。
晶体缺陷

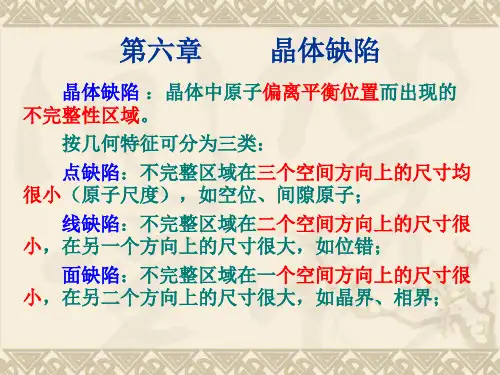

一、概述1、晶体缺陷：晶体中原子（离子、分子）排列的不规则性及不完整性。
种类：点缺陷、线缺陷、面缺陷。
1) 由上图可得随着缺陷数目的增加，金属的强度下降。
原因是缺陷破坏了警惕的完整性，降低了原子间结合力，从宏观上看，即随缺陷数目增加，强度下降。
2) 随着缺陷数目的增加，金属的强度增加。
原因是晶体缺陷相互作用（点缺陷钉扎位错、位错交割缠结等），使位错运动的阻力增加，强度增加。
3) 由此可见，强化金属的方向有两个：一是制备无缺陷的理想晶体，其强度最高，但实际上很难；另一种是制备缺陷数目多的晶体，例如：纳米晶体，非晶态晶体等。
二、点缺陷3、点缺陷：缺陷尺寸在三维方向上都很小且与原子尺寸相当的缺陷（或者在结点上或邻近的微观区域内偏离晶体结构正常排列的一种缺陷），称为点缺陷或零维缺陷。
分类：空位、间隙原子、杂质原子、溶质原子。
4、肖特基空位：原子迁移到晶体表面或内表面正常结点位置使晶体内形成的空位。
5、弗仑克尔空位：原子离开平衡位置挤入点阵间隙形成数目相等的空位和间隙原子，该空位叫做弗仑克尔空位。
6、空位形成能EV：在晶体中取出一个原子放在晶体表面上（不改变晶体表面积和表面能）所需的能量。
间隙原子形成能远大于空位形成能，所以间隙原子浓度远小于空位浓度。
7、点缺陷为热平衡缺陷，淬火、冷变形加工、高能粒子辐照可得到过饱和点缺陷。
8、复合：间隙原子和空位相遇，间隙原子占据空位导致两者同时消失，此过程成为复合。
9、点缺陷对性能的影响：点缺陷使得金属的电阻增加，体积膨胀，密度减小；使离子晶体的导电性改善。
过饱和点缺陷，如淬火空位、辐照缺陷，还可以提高金属的屈服强度。
三、线缺陷10、线缺陷：线缺陷在两个方向上尺寸很小，另外一个方向上延伸较长，也称为一维缺陷。
主要为各类位错。
11、位错：位错是晶体原子排列的一种特殊组态；位错是晶体的一部分沿一定晶面与晶向发生某种有规律的错排现象；位错是已滑移区和未滑移区的分界线；位错是伯氏矢量不为零的晶体缺陷。
晶体的缺陷名词解释
晶体的缺陷名词解释晶体学是研究晶体内部结构和缺陷的科学，晶体的缺陷是晶体中不规则排列的原子或离子，其存在对晶体的性质和性能产生重要影响。
本文将对晶体的缺陷名词进行解释和探讨。
一、位错位错是晶体中最常见的缺陷之一。
位错是晶体中原子或离子的断裂、错位或在晶体内偏离理想位置的缺陷。
位错分为直线位错、面内位错和体位错。
直线位错是沿着某个方向延伸的位错线，用于解释晶体中的滑移和塑性行为。
面内位错是紧邻平面的晶格原子错位，可以影响晶体的断裂和强度。
体位错是晶体中多个面内位错重叠形成的三维位错结构。
二、点缺陷点缺陷是晶体中存在的原子或离子缺陷，其大小仅为一个晶胞的量级。
点缺陷包括原子间隙、自间隙、离子空位和杂质原子。
原子间隙是晶体中某些原子的理想位置为空出的空间，可以容纳其他原子。
自间隙则是由原来的晶格原子跑到别处形成的间隙，导致了晶体中的晶格畸变。
离子空位是离子晶体中缺失的离子，结果是电荷不平衡。
杂质原子是非晶体中掺入的其他原子，可以显著改变晶体的化学和物理性质。
三、线缺陷线缺陷是晶体中存在的缺陷行，其宽度明显大于点缺陷。
线缺陷包括晶格扭曲、晶格错位带、螺旋位错带和阵列位错。
晶格扭曲是晶格不一致引起的畸变，主要表现为晶格常数的变化。
晶格错位带是晶格中原子错位所形成的缺陷带，常见于金属材料。
螺旋位错带是由于晶体中原子扭曲形成的螺旋线结构，可以影响晶体的力学性能。
阵列位错是沿某个方向连续形成的位错，会导致晶体的局部应力集中。
四、界面缺陷界面缺陷是晶体内部不同晶体区域之间的缺陷，包括晶界和相界。
晶界是晶体中两个晶粒之间的边界，常见于多晶材料中，可以影响晶体的导电性和力学性能。
相界则是晶体内部不同相之间的边界，会导致晶体中的相变和形态变化。
五、体缺陷体缺陷是晶体中三维空间的缺陷，其大小大于线缺陷和点缺陷。
体缺陷包括晶格空缺、晶格畸变和晶格间隙。
晶格空缺是晶体中空出的晶格位置，导致晶体中缺失原子的紧邻空位。
晶格畸变是晶体中晶格常数的变化，常见于热力学非平衡过程和应力作用下。
晶体缺陷的分类
晶体缺陷的分类
1. 点缺陷，就像生活中的小瑕疵一样。
比如说金属晶体里少了个原子，这就是点缺陷呀！它虽然小，可对晶体的性能影响却不小呢！
2. 线缺陷，嘿，这就像一条小裂缝在晶体中蔓延。
想想看，位错不就是这样嘛，对晶体的强度等方面有着重要作用呢！
3. 面缺陷，哇哦，这好比晶体中有个明显的界面呀！像晶界、相界这些，对晶体的一些特性那可是有着关键影响的咧！
4. 空位缺陷，不就像是晶体里本该有的位置空了出来嘛，就像教室里面少了个同学一样明显，会引起一系列的变化哦！
5. 间隙原子缺陷，这多有趣，就像是硬生生挤进了一个不该在那的原子呀，对晶体的结构稳定性会带来挑战呢！
6. 杂质原子缺陷，就仿佛外来者闯入了晶体的世界。
比如说在硅晶体里掺杂其他原子，这影响可大啦！
7. 刃型位错，它就像晶体中一把隐形的刀呀，对晶体的变形等行为有着特殊意义呢！
8. 螺型位错，像不像一条螺旋状的小过道在晶体中呢，在晶体的生长等过程中作用明显得很呢！
9. 混合位错，哈哈，这就是前两种位错的结合体呀，复杂又有趣呢，对晶体来说可真是个特别的存在哟！
我的观点结论就是：晶体缺陷的分类可真是丰富多样又奇妙无比，每一种都有着独特的魅力和重要的作用呀！。
第三章晶体缺陷
材料表面的原子核内部的原子所处的环境不同，内部的任一原子处于其它原子的包围 中，周围的原子对它的作用力对称分布，因此它处于均匀的力场中，总和力为零，即处于 能量最低的状态；而表面原子却不同，与外界接触，表面原子处于不均匀的力场之中，所 以其能量大大升高，高出的能量称为表面自由能（或表面能）。
三. 点缺陷的运动
点缺陷（空位）的运动过程
晶体的点缺陷处于不断的运动状态，当空位周围原子的热振动动能超过激活能时，就 可能脱离原来的结点位置而跳跃到空位，正是靠这一机制，空位发生不断的迁移，同时伴 随原子的反向迁移。间隙原子也是在晶格的间隙中不断运动。空位和间隙原子的运动是晶 体内原子扩散的内部原因，原子（或分子）的扩散就是依靠点缺陷的运动而实现的。
第一节 点缺陷
一. 点缺陷的类型
空位：如果晶体中某结点上的原子空缺了，则称为空位。
脱位原子一般进入其他空位或者逐渐迁移至晶界或表面，这样的空位通常称为肖脱基 空位或肖脱基缺陷。偶尔，晶体中的原子有可能挤入结点的间隙，则形成另一种类型的点 缺陷---间隙原子，同时原来的结点位置也空缺了，产生另一个空位，通常把这一对点缺陷 （空位和间隙原子）称为弗兰克耳缺陷。
界100
100
（θ< ）和大角度晶界（θ> ）。一般多晶体各晶粒之间的晶界属于大角度晶界。
实验发现：在每一个晶粒内原子排列的取向也不是完全一致，晶粒内又可分为位向差
只有几分到几度的若干小晶块，这些小晶块可称为亚晶粒，相邻亚晶粒之小角度晶界还是大角度晶界，这里的原子或多或少的偏离了平衡位置，所以相对 于晶体内部，晶界处于较高的能量状态，高出的那部分能量称为晶界能，或称晶界自由能。
一. 刃型位错
第二节 位错
刃型位错 刃型位错的滑移过程
晶体中的缺陷
晶体中的缺陷晶体中的缺陷及其对材料性能的影响前⾔晶体的主要特征是其中原⼦（或分⼦）的规则排列，但实际晶体中的原⼦排列会由于各种原因或多或少地偏离严格的周期性，于是就形成了晶体的缺陷，晶体中缺陷的种类很多，它影响着晶体的⼒学、热学、电学、光学等各⽅⾯的性质。
晶体的缺陷表征对晶体理想的周期结构的任何形式的偏离。
晶体缺陷的存在，破坏了完美晶体的有序性，引起晶体内能U和熵S增加。
按缺陷在空间的⼏何构型可将缺陷分为点缺陷、线缺陷、⾯缺陷和体缺陷，它们分别取决于缺陷的延伸范围是零维、⼀维、⼆维还是三维来近似描述。
每⼀类缺陷都会对晶体的性能产⽣很⼤影响，例如点缺陷会影响晶体的电学、光学和机械性能，线缺陷会严重影响晶体的强度、电性能等。
⼀、晶体缺陷的基本类型点缺陷1、点缺陷定义由于晶体中出现填隙原⼦和杂质原⼦等等，它们引起晶格周期性的破坏发⽣在⼀个或⼏个晶格常数的限度范围内，这类缺陷统称为点缺陷。
这些空位和填隙原⼦是由热起伏原因所产⽣的，因此⼜称为热缺陷。
2、空位、填隙原⼦和杂质空位：晶体内部的空格点就是空位。
由于晶体中原⼦热运动，某些原⼦振动剧烈⽽脱离格点跑到表⾯上，在内部留下了空格点，即空位。
填隙原⼦：由于晶体中原⼦的热运动，某些原⼦振动剧烈⽽脱离格点进⼊晶格中的间隙位置，形成了填隙原⼦。
即位于理想晶体中间隙中的原⼦。
杂质原⼦：杂质原⼦是理想晶体中出现的异类原⼦。
3、⼏种点缺陷的类型弗仑克尔缺陷：原⼦（或离⼦）在格点平衡位置附近振动，由于⾮线性的影响，使得当粒⼦能量⼤到某⼀程度时，原⼦就会脱离格点，⽽到达邻近的原⼦空隙中，当它失去多余动能后，就会被束缚在那⾥，这样产⽣⼀个暂时的空位和⼀个暂时的填隙原⼦，当⼜经过⼀段时间后，填隙原⼦会与空位相遇，并同空位复合；也有可能跳到较远的间隙中去。
若晶体中的空位与填隙原⼦的数⽬相等，这样的热缺陷称为弗仑克尔缺陷。
肖特基缺陷：空位和填隙原⼦可以成对地产⽣(弗仑克尔缺陷），也可以在晶体内单独产⽣。
简述晶体中存在的各种缺陷类型
简述晶体中存在的各种缺陷类型晶体是一种有序排列的物质结构，而在实际中，晶体中可能存在着各种缺陷类型。
这些缺陷的存在不仅影响晶体的物理性质，也影响晶体的化学性质，因此对于研究晶体的性质和应用具有重要意义。
1. 点缺陷点缺陷是晶体中最简单和最常见的缺陷类型之一。
点缺陷可以分为两种类型：间隙缺陷和替位缺陷。
间隙缺陷指的是原子离开了正常的晶体原子位置，占据了空隙位置，影响了晶体的密度。
替位缺陷指的是原子与其他原子互换位置，会影响晶体的结构和物理性质。
点缺陷还可以分为内在点缺陷和外部点缺陷。
内在点缺陷是晶体原子本身带有的缺陷，而外部点缺陷是晶体中杂质原子或其他外部物质所引起的缺陷。
2. 线缺陷线缺陷是晶体中由于原子排列错误而形成的缺陷。
线缺陷分为两种类型：位错和排异线。
位错指的是晶体中出现的一个缺陷线，是原子排列出现偏差的缺陷。
排异线是在晶体生长时出现的缺陷，导致晶体结构不完全相同。
线缺陷也会影响晶体的化学和物理性质。
3. 面缺陷面缺陷是晶体中由于结构分界面不完全清晰而形成的缺陷。
面缺陷又分为两种类型：层错和晶界。
层错指的是晶体中同种晶面错位的一种缺陷，会影响材料的机械性能和热学性质。
晶界指的是晶体中不同晶面的交界面，会影响晶体的导电性和光学性质。
4. 体缺陷体缺陷是晶体中的一种比较罕见的缺陷类型，与晶体结构中的某些原子缺失有关。
体缺陷可能会导致一些物理性质的变化，例如材料的导电性和热学性质。
总之，晶体中存在多种缺陷类型，这些缺陷对晶体性质和应用都会有重要影响。
因此，为了更好地理解晶体性质，必须对各种缺陷类型进行深入研究。
晶体缺陷的基本类型和特征
晶体缺陷的基本类型和特征
晶体缺陷是晶体中原子或离子位置的错误或不规则排列。
基本类型和特征包括以下几种：
1. 点缺陷：点缺陷是晶体中原子或离子缺失、替代或插入所引起的缺陷。
常见的点缺陷包括：空位缺陷（晶体中存在未被占据的空位）、插入缺陷（晶格中多余的原子或离子）、置换缺陷（晶体中某种原子或离子被其他种类的原子或离子替代）。
2. 线缺陷：线缺陷是沿晶体中某一方向的错误排列或不规则缺陷。
常见的线缺陷包括：位错（晶体中原子排列错误引起的错位线）、螺旋位错（沿着晶格某个方向成螺旋形排列的错位线）。
3. 面缺陷：面缺陷是晶体中平面上原子排列错误或不规则的缺陷。
常见的面缺陷包括：晶界（不同晶体颗粒的交界面）、层错（晶体中平行于某一层的错位面）。
4. 体缺陷：体缺陷是三维空间中晶体结构的错误或不规则排列。
常见的体缺陷包括：空间格点缺陷（晶体晶格中存在未被占据的空间）、体间隙（晶体中原子或离子占据不规则的空间位置）。
每种缺陷类型都有其特定的物理和化学性质，对晶体的电学、光学、磁学等性质都有影响。
因此，研究晶体缺陷对于理解晶体的结构和性质至关重要。
晶体缺陷类型
晶体缺陷类型一、点缺陷晶体中的点缺陷是指晶体结构中原子位置的缺失或替代。
常见的点缺陷有空位、间隙原子和杂质原子。
1. 空位空位是指晶体中某个晶格位置上原子缺失的现象。
晶体中的空位通常会导致晶体的物理性质发生变化，如导电性的改变。
空位的产生可以是由于晶体的生长过程中原子的缺失，也可以是由于晶体受到外界因素的影响而产生的。
2. 间隙原子间隙原子是指晶体结构中存在于晶格空隙中的原子。
间隙原子常见的有插入型间隙原子和取代型间隙原子。
插入型间隙原子是指一种原子插入了晶体结构的空隙中，而取代型间隙原子是指一种原子取代了晶体结构中原本占据该位置的其他原子。
3. 杂质原子杂质原子是指晶体结构中掺入的其他元素原子。
当晶体中的杂质原子的尺寸与晶体原子的尺寸相近时，杂质原子可能会占据晶格空隙，形成间隙型杂质。
而当杂质原子的尺寸与晶体原子的尺寸相差较大时，杂质原子可能会取代晶体结构中的原子，形成取代型杂质。
二、线缺陷晶体中的线缺陷是指晶体中某一维方向上存在的缺陷。
常见的线缺陷有位错和脆性裂纹。
1. 位错位错是指晶体中晶格的错位。
位错的存在会导致晶体的形变和力学性质的改变。
位错可以分为位错线、位错环和位错面，具体形态取决于晶体中晶格错位的类型和方向。
2. 脆性裂纹脆性裂纹是指晶体中的裂纹缺陷。
脆性裂纹通常是由于外界应力作用于晶体中产生的。
脆性裂纹的存在会导致晶体的强度降低和断裂现象的发生。
三、面缺陷晶体中的面缺陷是指晶体中某一面或界面的缺陷。
常见的面缺陷有晶界、孪晶和堆垛层错。
1. 晶界晶界是指晶体中不同晶粒之间的界面。
晶界的存在会导致晶体结构的变化以及晶粒的生长和晶体的形变。
2. 孪晶孪晶是指晶体中存在两个或多个晶格取向相近但并不完全相同的晶粒。
孪晶的存在会导致晶体的形变和物理性质的改变。
3. 堆垛层错堆垛层错是指晶体中原子堆垛顺序的错误。
堆垛层错的存在会导致晶体的物理性质发生变化，如磁性和导电性的改变。
总结：晶体中的缺陷类型包括点缺陷、线缺陷和面缺陷。
晶体中的缺陷
空位的移动
原子作热振动，一定温度下原子热振动能量一定，呈统计 分布，在瞬间一些能量大的原子克服周围原子对它的束缚，迁 移至别处，形成空位。
点缺陷的平衡浓度
热力学分析表明：在高于 0K 的任何温度下，晶体最稳定 的状态是含有一定浓度点缺陷的状态。在某一温度下，晶体 自由焓最低时对应的点缺陷浓度为点缺陷的平衡浓度，用 CV 表示。 在一定温度下，晶体中有一定平衡数量的空位和间隙原 子，其数量可近似算出。 设自由能 F=U－TS U为内能，S为系统熵（包括振动熵Sf和排列熵SC） 空位的引入，一方面由于弹性畸变使晶体内能增加；另 一方面又使晶体中混乱度增加，使熵增加。而熵的变化包括 两部分： ① 空位改变它周围原子的振动引起振动熵Sf； ② 空位在晶体点阵中的排列可有许多不同的几何组态，使 排列熵SC增加。
X原子位于晶格间隙位置。 3. 错位原子 错位原子用MX、XM等表示，MX的含义是M原子占据X原子的位
置。XM表示X原子占据M原子的位置。
4. 自由电子（electron）与电子空穴 (hole） 分别用e，和h · 来表示。其中右上标中的一撇“，”代表一个单位负电荷，
一个圆点“ ·”代表一个单位正电荷。
点缺陷基本理论小结
1、点缺陷是热力学稳定的缺陷。 2、不同金属点缺陷形成能不同。 3、点缺陷浓度与点缺陷形成能、温度密切相关
n C exp( SV / k ) exp( EV / kT ) A exp( EV / kT ) N
4、点缺陷对金属的物理及力学性能有明显影响 5、点缺陷对材料的高温蠕变、沉淀、回复、表面氧化、 烧结有重要影响
T CV
100K 300K 500K 10-57 10-19 10-11
700K 900K 1000K 10-8.1 10-6.3 10-5.7
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章晶体中的缺陷第一节概述一、缺陷的概念大多数固体是晶体，晶体正是以其特殊的构型被人们最早认识。
因此目前(至少在80年代以前>人们理解的“固体物理”主要是指晶体。
当然这也是因为客观上晶体的理论相对成熟。
在晶体理论发展中，空间点阵的概念非常重要。
空间点阵中，用几何上规则的点来描述晶体中的原子排列，并连成格子，这些点被称为格点，格子被称为点阵，这就是空间点阵的基本思想，它是对晶体原子排列的抽象。
空间点阵在晶体学理论的发展中起到了重要作用。
可以说，它是晶体学理论的基础。
现代的晶体理论基于晶体具有宏观平移对称性，并因此发展了空间点阵学说。
严格地说对称性是一种数学上的操作，它与“空间群”的概念相联系，对它的描述不属本课程内容。
但是，从另一个角度来理解晶体的平移对称性对我们今后的课程是有益的。
所谓平移对称性就是指对一空间点阵，任选一个最小基本单元，在空间三维方向进行平移，这个单元能够无一遗漏的完全复制所有空间格点。
考虑二维实例，如图3-1所示。
图3-1 平移对称性的示意图在上面的例子中，以一个基元在二维方向上平移完全能复制所有的点，无一遗漏。
这种情况，我们说具有平移对称性。
这样的晶体称为“理想晶体”或“完整晶体”。
图3-2 平移对称性的破坏如果我们对上述的格点进行稍微局部破坏，那么情况如何?请注意以下的复制过程，如图3-2所示。
从图中我们看出：因为局部地方格点的破坏导致平移操作无法完整地复制全部的二维点阵。
这样的晶体，我们就称之为含缺陷的晶体，对称性破坏的局部区域称为晶体缺陷。
晶体缺陷的产生与晶体的生长条件，晶体中原子的热运动以及对晶体的加工工艺等有关。
事实上，任何晶体即使在绝对零度都含有缺陷，自然界中理想晶体是不存在的。
既然存在着对称性的缺陷，平移操作不能复制全部格点，那么空间点阵的概念似乎不能用到含有缺陷的晶体中，亦即晶体理论的基石不再牢固。
幸运的是，缺陷的存在只是晶体中局部的破坏。
作为一种统计，一种近似，一种几何模型，我们仍然继承这种学说。
因为缺陷存在的比例毕竟只是一个很小的量(这指的是通常的情况）。
例如20℃时，Cu的空位浓度为3.8×10-17，充分退火后Fe 中的位错密度为1012m-2<空位、位错都是以后要介绍的缺陷形态）。
现在你对这些数量级的概念可能难以接受，那没关系，你只须知道这样的事实：从占有原子百分数来说，晶体中的缺陷在数量上是微不足道的。
因此，整体上看，可以认为一般晶体是近乎完整的。
因而对于实际晶体中存在的缺陷可以用确切的几何图形来描述，这一点非常重要。
它是我们今后讨论缺陷形态的基本出发点。
事实上，把晶体看成近乎完整的并不是一种凭空的假设，大量的实验事实<X射线及电子衍射实验提供了足够的实验证据）都支持这种近乎理想的对称性。
当然不能否认当缺陷比例过高以致于这种“完整性”无论从实验或从理论上都不复存在时，此时的固体便不能用空间点阵来描述，也不能被称之为晶体。
这便是材料中的另一大类别：非晶态固体。
对非晶固体和晶体，无论在原子结构理论上或是材料学家对它们完美性追求的哲学思想上都存在着很大差异，有兴趣的同学可以借助于参考书对此作进一步的理解。
现在回到我们关心的内容：既然晶体已可以认为是近乎“完整的”，那么建立缺陷概念的意义何在？毫不夸张地说，缺陷是晶体理论中最重要的内容之一。
晶体的生长、性能以及加工等无一不与缺陷紧密相关。
因为正是这千分之一、万分之一的缺陷，对晶体的性能产生了不容小视的作用。
这种影响无论在微观或宏观上都具有相当的重要性。
一般说来，因为缺陷的存在使金属性能的变化如下：电阻上升；磁矫顽力增大；扩散速率加快；抗腐蚀性下降；力学性能发生几个数量级变化等。
因此，对于缺陷知识的学习和掌握在材料学的研究和材料的项目应用中都是十分重要的。
二、缺陷的分类缺陷是一种局部原子排列的破坏。
按照破坏区域的几何形状，缺陷可以分为四类(注意，这里说的是按缺陷的几何形状分类>。
1.点缺陷在三维方向上尺寸都很小<远小于晶体或晶粒的线度），又称零维缺陷。
典型代表有空位、间隙原子等。
2.线缺陷在两个方向尺寸很小，一个方向尺寸较大<可以和晶体或晶粒线度相比拟），又称为一维缺陷。
位错是典型的线缺陷，是一种非常重要的缺陷，是本章重点讨论对象。
3.面缺陷在一个方向尺寸很小，另两个方向尺寸较大，又称二维缺陷。
如晶粒间界、晶体表面层错等。
4.体缺陷如果在三维方向上尺度都较大，那么这种缺陷就叫体缺陷，又称三维缺陷。
如沉淀相、空洞等。
第二节点缺陷在一般性了解缺陷的概念后，下面开始对缺陷进行实质性的学习。
最普遍、最常见的便是这一节将要介绍的点缺陷。
一、点缺陷类型点缺陷的种类有很多，但金属中常见的基本点缺陷有两种类型：空位和间隙原子。
下面分别讨论。
1.空位因为某种原因，原子脱离了正常格点，而在原来的位置上留下了原子空位，或者说，空位就是未被占据的原子位置。
2.间隙原子原子离开正常格点，跳到间隙位置，或者说，间隙原子就是进入点阵间隙中的原子。
间隙原子可以是晶体中正常原子离位产生，也可以是外来杂质原子。
如图3-3为空位和间隙原子的示意图。
图3-3 空位和间隙原子的示意图值得指出的是，空位和间隙原子作为缺陷，引起点阵对称性的破坏，不仅仅像第一节图3-2中给出的那样，基本单元在空位和间隙原子中不能完整复制。
而且，对称性的破坏还必然造成在其附近一个区域内的弹性畸变。
如空位产生后，其周围原子间的相互作用力失去平衡，因而它们都要朝着空位中心作一定程度的松弛<调整），使空位周围出现弹性畸变区。
如图3-4所示。
图3-4 空位周围的弹性畸变区同样，在间隙原子周围也会产生弹性畸变区，如图3-5所示。
从空位和间隙原子附近的原子组态来分析，间隙原子引起的弹性畸变要比空位引起的畸变大的多。
图3-5 间隙原子的原子组态二、点缺陷形成的物理模型虽然从几何图象上，我们已经认识了诸如空位、间隙原子等点缺陷。
那么，你能回答下面的问题吗？(1>点缺陷形成的物理本质是什么？(2>点缺陷形成的驱动力来自何处？下面将对这些内容进行阐述。
点缺陷形成最重要的环节是原子的振动。
在第二章的学习中我们已经知道：晶体中的原子在其所处的原子相互作用环境中受到两种作用力：(1)原子间的吸引力。
(2)原子间的斥力。
这两个力的来源与具体表述，请同学们回忆学过的知识。
在这对作用力的平衡条件下，原子有各自的平衡位置。
重要的是原子在这个平衡位置上不是静止不动，而是以一定的频率和振幅作振动，这就是原子的热振动。
温度场对这一振动行为起主要作用。
温度越高，振动得越快，振幅越大。
而且，每个原子在宏观统计上表现出不同的振动频率和振幅，宏观表现上是谱分布。
这种描述相信能在同学思维空间里建立明确的图象：原子被束缚在它的平衡位置上，但原子却在做着挣脱束缚的努力。
现在我们设想这样一种情况：当温度足够高使得原子的振幅变得很大，以致于能挣脱周围原子对其的束缚(请读者考虑为什么振幅大，原子可以脱离平衡位置>。
因此，这个原子就成为“自由的”，它将会在晶体中以多余的原子方式出现？如果没有正常的格点供该原子“栖身”，那么这个原子就处在非正常格点上即间隙位置。
显然，这就是我们前面所说的间隙式原子。
因为原子挣脱束缚而在原来的格点上留下了空位。
这就是点缺陷形成的本质。
在这个例子中，温度是使原子脱离平衡位置的动力，是形成点缺陷的外界条件，我们把它称之为点缺陷形成的驱动力。
当然，点缺陷形成的驱动力还可以是其他方式，如：离子轰击、冷加工等等。
值得说明的是，在外界驱动力作用下，哪个原子能够挣脱束缚，脱离平衡位置是不确定的，宏观上说这是一种几率分布。
每个原子都有这样的可能。
三、肖脱基和弗仑克尔空位脱离了平衡位置的原子，我们称为离位原子。
那么离位原子在晶体中可能占据的位置有哪几种？不难想象，有如下一些情况：(1>离位原子迁移到晶体内部原有的空位上，此时，空位数目不发生变化。
(2>离位原子迁移到晶体的表面或晶界，此时在晶体内部留下的空位叫肖脱基空位简称肖氏空位，如图所示。
(3>离位原子挤入晶体的间隙位置，在晶体内部同时形成数目相等空位和间隙原子，这种空位叫弗仑克尔空位，如图所示。
图3-6 肖脱基空位的形成图3-7 弗仑克尔空位的形成在实际晶体中，点缺陷的形成可能更为复杂。
例如，在金属晶体中，可能存在两个或三个甚至更多的相邻空位，分别称为双空位、三空位或空位团。
但因为多个空位组成的空位团从能量上讲是不稳定的，很容易沿某一方向“塌陷”成空位片。
同样，间隙原子也未必都是单个原子，可能会形成所谓的“挤塞子(Crowdion>”，如图3-8所示。
图3-8 挤塞子示意图四、点缺陷的平衡浓度1.点缺陷平衡浓度的概念点缺陷形成的驱动力与温度有关，对此，我们深信不疑。
在一定的温度场下，能够使原子离位形成点缺陷，那么点缺陷的数目会无限制增加吗？从理论上分析可以知道：一定温度下，点缺陷的数目是一定的，这就是点缺陷的平衡浓度。
对点缺陷的平衡浓度如何来理解？从热力学的观点：点缺陷平衡浓度是矛盾双方的统一。
(1>一方面，晶体中点缺陷的形成引起了点阵的畸变，使晶体的内能增加，提高了系统的自由能。
(2>另一方面，因为点缺陷的形成，增加了点阵排列的混乱度，系统的微观状态数目发生变化，使体系的组态熵增加，引起自由能下降。
当这对矛盾达到统一时，系统就达到平衡。
因为系统都具有最小自由能的倾向，由此确定的点缺陷浓度即为该温度下的平衡浓度。
2.点缺陷平衡浓度的计算下面我们以空位为例，导出空位的平衡浓度。
空位的形成能定义为：形成一个空位时引起系统能量的增加，记为Ev，单位为eV。
对于晶体材料，在等温等压条件下的体积变化可以忽略，用亥姆霍兹自由能作为系统平衡的热力学判据。
考虑一具有N个点阵位置的晶体，形成n个空位后，系统的自由能的变化为：F = nEv-TS(3-1>S = Sc + nSv(3-2>每一项的物理意义为：F是系统的自由能改变；Ev是空位形成能；nEv是形成n个空位后，对系统自由能的贡献，引起系统自由能的增加，是一个热力学不稳定因素；Sc是形成一个空位后，系统的组态熵；Sv是形成一个空位引起振动熵的变化。
在(3-1>式中：第一项nEv是随空位的数目增加而增加；第二项-TS则随空位的数目增加而减小；两项之和将在某个空位浓度处使得体系的自由能最小，如图3-9所示。
图3-9 空位增加引起系统自由能的变化下面考虑组态熵的计算。
热力学上有:Sc = klnΩ (3-3>其中，k为玻尔兹曼常数，k = 1.38 ×10-23J/K；Ω为系统的微观状态数目。
对于我们考虑的体系，n个空位形成后，整个晶体将包含N＋n个点阵位置。
