1. 商业综合体施工图设计管控要点——建筑专业

□
□
□
□
10
次主力店应采用3.00h的墙体与相邻商铺分隔，面向步行街一侧应采用耐火极限2.00h的分隔物进行分隔；当面向步行街一侧采用钢化玻璃时，应设置自动喷水冷却系统保护，且设计喷水时间大于2.0h.
□
□
□
□
11
室内步行街使用燃气等明火的餐饮类店铺，厨房和备餐区与营业区之间应采用2.00h防火墙及甲级防火门进行分隔。
□
□
□
□
餐饮条件
35
室外步行街及室内步行街餐饮业态厨房区不降板，室外步行街及室内步行街商管业态规划提供的餐饮铺应预留排油烟、上下水等全套设备条件。独立酒楼要预留厨房降板区域。
□
□
□
□
垃圾房设置
36
每个主力店应单独设置干垃圾房、污水处理间。湿垃圾房应集中设置，并应设分体空调。垃圾房地面应注明坡度，及地漏或排水浅沟、污水坑位置。
□
□
□
□
22
室内步行街中应视线通畅，沿街两侧应保证铺面连续性。
□
□
□
□
23
室内步行街首层设计中应考虑至少一个入口门宽达到轿车通行的尺度（约2700mm)、车的行驶路线结构荷载、地面面层的承受荷载等因素。平面图中用虚线示意并应与结构专业进行会签。
□
□
□
□
24
采光顶的开口宽度，应较下层开口两侧各扩大0.8米。
□
□
□
□
14
步行街严寒地区主要出入口应设两道门斗（三道门）、寒冷及冬冷夏热地区应设置一道门斗，每道门斗深4～5米。
□
□
□
□
主力店和
次主力店
15
有夜间营业需求的业态出入口及竖向交通应相对独立并满足商管夜间营业需要
□
□
□
□
16
百货设置独立的客货梯、设备用房、服务用房。百货规划核心区域进深及开间不宜少于6个柱跨，并设置至少2×2柱跨百货中庭；进深及开间任何一项少于6跨柱距，则不设百货中庭。
□
□
□
□
16
建筑内外设置的疏散楼梯，其净宽度应大于1.2m,商铺的疏散门净宽度应大于0.9m。
□
□
□
□
材料
要求
17
大商业（不含酒店）顶棚、地面、隔墙均应用A级材料。
□
□
□
□
安全
要求
18
中庭栏板应承受水平荷载不小1.2kn/m，栏杆构造节点需满足受力要求。
□
□
□
□
19
中庭栏板玻璃应采用钢化夹胶玻璃，栏板的防护高度不小于1.2米，且扶手防护高度不小于1.1米。（高度指可踏面至栏板（或栏杆扶手）上沿总高度）
□
□
□
□
洗车点位
、卸货区
37
车库中应预留洗车点位，百货、超市、商业楼、步行街应预留卸货区。
□
□
□
□
车库
38
汽车库视项目情况预留双层机械停车，机械停车位净高应不低于3.6米。需通行货车的通道及坡道、出入口净高应通行无阻且不小于3.6米。（以7米长中型货车为标准）图中应注明货车通道。设计院各专业应进行会签。并应在设计说明中单项说明。
□
□
□
□
20
自动扶梯外必须设置安全玻璃护栏，栏板玻璃应采用钢化夹胶玻璃，栏板的防护高度不小于1.2米。栏杆转角交接处不得出现尖角。
□
□
□
□
21
应采取高空防坠物措施，有高空坠物危险的范围内的建筑出入口部位必须设置安全雨棚，突出墙面至少2.0米。
□
□
□
□
22
高层建筑的外窗不得采用任何形式的外平开窗。
□
□
附件4-1

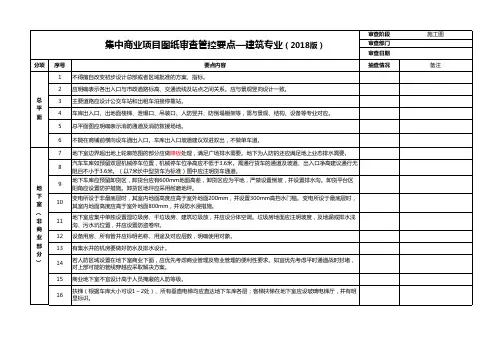

______________商业综合体项目施工图设计管控要点——建筑专业
管控
分项
序号
管控要点
交底确认
设计自检
项目公司审核
规划院审核
（一）消防及安全管控要点
总体
要求
1
应按模板要求编制完成《消防及安全设计专篇》
□
□
□
□
2
总平面图应明确表示消防通道、消防救援场地及相关消防设施。
□
□
□
□
消防
疏散
平面
□
□
□
□
室外
步行街
47
室外步行街宜设一至两处公共卫生间，应考虑垃圾间、与地下车库的垂直交通联系等。
□
□
□
□
施工图设
计单位为
各单项设
计最终施
工图总协
调单位
48
幕墙、立面、夜景照明、建筑施工图应一致，各设计单位应会签确认。
□
□
□
□
49
设计院应根据立面设计公司提供图纸绘制完整的外墙详图，并应与幕墙公司、夜景照明公司会签设计成果。
□
□
（二）规划设计管控要点
总平面规划、业态功能布局、人流动线、交通组织
1
不得擅自改变集团批准的方案、指标。
□
□
□
□
2
应明确表示各出入口与市政道路标高、交通流线及站点之间关系。应与景观竖向设计一致。主要道路应设计公交车站和出租车泊接停靠站。
□
□
□
□
3
绘制一层组合平面图，将道路关系、各出入口关系、±0.000标高等反映在图面上。
□
□
□
□
43
屋顶设备的布置图要重点审批。
□
□
□
□
44
自持甲级写字楼、五星级及以上酒店须设置擦窗机。
□
□
□
□
45
屋顶设备机房及出屋面楼梯间应进行美化处理；透过室内步行街可见的建筑立面及屋顶设备应进行美化处理。
□
□
□
□
屋顶绿化
46
购物中心有塔楼且屋顶为带有绿化等环境设计的上人屋面，应保证适度的集中活动硬质铺地场所，A级店考虑局部升起树池或坡地处理，以利少量植树。
□
□
□
□
12
室内步行街每2000㎡之间的相邻店铺应设置3.00h的防火墙进行分隔，墙两侧门窗洞口的间距应不小于2m；建筑面积大于300㎡的商铺应采用3.00h的防火墙分隔。
□
□
□
□
13
步行街内的设备室、通风、空调机房与其他部位之间，应采用耐火极限不低于2.00h的隔墙，1.50h的楼板和甲级防火门进行分隔。
采光顶形式及开口大小应根据消防、节能、效果综合判断。
□
□
□
□
首层橱窗
25
首层楼梯间及风井外面应留出适当空间（1.2米）做橱窗。橱窗要求全玻璃，不应采用玻璃肋。
□
□
□
□
小于5㎡。
□
□
□
□
27
所有公共卫生间(餐饮包间卫生间除外)与公共部位衔接处及卫生间内严禁设有台阶、踏步。
□
□
□
□
室内净高
28
室内步行街公共区域吊顶净高要求：层高减1.7米到层高减1.8米。室内管线综合应与各专业会签并满足净高要求。
□
□
□
□
室外降板
29
地下室边界超出地上轮廓范围的部分应做降板处理，满足广场排水需要。地下为人防的还应满足地上业态排水需要。
□
□
□
□
立面
30
立面设计应明确各材料及胶缝颜色。
□
□
□
□
□
□
4
购物中心沿不同方向主要道路应设两个及两个以上车库出入口，用以分解交通。但应远离百货主要出入口，且不能在商铺前横向设车道出入口。雨润广场车库出入口坡道必须双进双出，不得做单车道，且净宽宜为8米。
□
□
□
□
主力店面积计算
5
应按照雨润地产集团规划研究院面积计算准则完成各阶段面积计算
□
□
□
□
人防位置
布置
3
疏散宽度是否符合规范要求，并提供疏散宽度计算表。
□
□
□
□
4
每个观众厅的人员疏散出口不应少于2个，当观众厅面积大于400㎡时，不应少于3个
□
□
□
□
5
购物中心上部塔楼的疏散楼梯应独立设置。
□
□
□
□
6
购物中心的员工宿舍，应布置在商管用房内，不允许放于地下建筑内。
□
□
□
□
7
购物中心消防控制室应布置在首层或地下一层。
□
□
□
□
14
室内步行街的电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井，应分别独立设置；其井壁应为耐火极限不低于1.00h的不燃烧体。
□
□
□
□
15
设计文件中应明确以下部位必须按照防火要求进行封堵：防火卷帘上方、管道穿越防火分隔处、步行街公共空间与店铺之间、步行街店铺之间、风管电缆桥架穿越防火分隔处。
□
□
□
□
楼梯形式
11
步行街与主力店楼梯宜共用，楼梯宜采用剪刀梯
□
□
□
□
12
中央商场、娱乐楼楼梯布置原则应尽量在平面四角，不影响商业使用功能。与步行街相邻部位楼梯布置宜垂直步行街长向，方便将来业态调整进深加大。儿童娱乐业态内应设置一部独立疏散楼梯，并靠外墙。
□
□
□
□
商业主要出入口
13
商业主要出入口区域不宜设置井盖、通风竖井等影响品质的功能设施。
□
□
□
□
39
车库内客用扶梯、电梯应进行专项美化。
