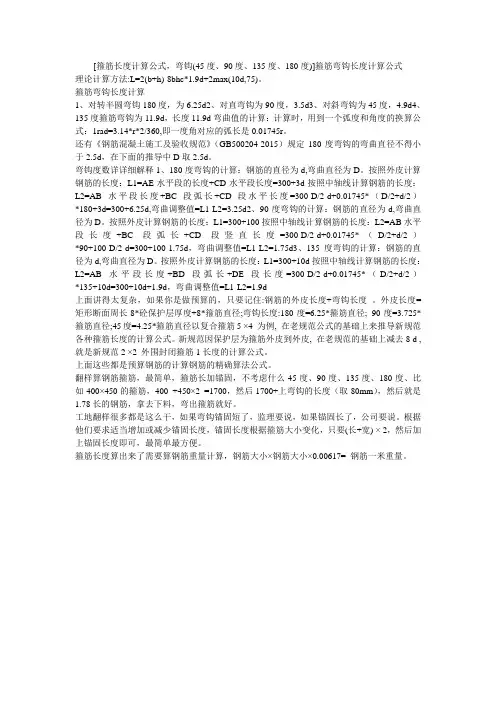

![小度写范文[箍筋长度计算公式,弯钩(45度、90度、135度、180度)]箍筋弯钩长度计算公式模板](https://img.taocdn.com/s3/m/8275a17a102de2bd960588d2.png)
[箍筋长度计算公式,弯钩(45度、90度、135度、180度)]箍筋弯钩长度计算公式理论计算方法:L=2(b+h)-8bhc*1.9d+2max(10d,75)。
箍筋弯钩长度计算1、对转半圆弯钩180度,为6.25d2、对直弯钩为90度,3.5d3、对斜弯钩为45度,4.9d4、135度箍筋弯钩为11.9d,长度11.9d弯曲值的计算:计算时,用到一个弧度和角度的换算公式:1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。
还有《钢筋混凝土施工及验收规范》(GB500204-2015)规定180度弯钩的弯曲直径不得小于2.5d,在下面的推导中D取2.5d。
弯钩度数详详细解释1、180度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度:L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*(D/2+d/2)*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=300+100按照中轴线计算钢筋的长度:L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*(D/2+d/2)*90+100-D/2-d=300+100-1.75d,弯曲调整值=L1-L2=1.75d3、135度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=300+10d按照中轴线计算钢筋的长度:L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+0.01745*(D/2+d/2)*135+10d=300+10d+1.9d,弯曲调整值=L1-L2=1.9d上面讲得太复杂,如果你是做预算的,只要记住:钢筋的外皮长度+弯钩长度。
外皮长度=矩形断面周长-8*砼保护层厚度+8*箍筋直径;弯钩长度:180度=6.25*箍筋直径; 90度=3.725*箍筋直径;45度=4.25*箍筋直径以复合箍筋5 ×4 为例, 在老规范公式的基础上来推导新规范各种箍筋长度的计算公式。
箍筋长度计算详解
![箍筋长度计算详解](https://img.taocdn.com/s3/m/0dcb8a09ba1aa8114431d921.png)
箍筋长度的计算箍筋的长度计算通常有三种算法,按中心计算、按内皮计算和按外皮计算。
一般情况的计算方法均按外皮计算。
一下按外皮计算箍筋的长度公式推导。
(一):2肢箍箍筋按外皮计算基本计算公式:箍筋长度=直段长度+弯钩增加长度按箍筋外皮计算公式推导如下:直段长度=箍筋按外皮直段周长={(构件长度-2×构件保护层+2×箍筋直径)+(构件宽度-2×构件保护层+2×箍筋直径)}×2={(b-2×bhc+2×d)+(h-2×bhc+2×d)}×2=(b+h)×2-8bhc+8d单个弯钩长度=单个弯钩平直长度+135°弯钩量度差135°弯钩量度差推导如上图:中心线长度=b+中心线弧长+10d135°的中心线弧长=(R+d/2)×π×θ/180=(1.25d+0.5d)×3.14×135/180=4.12d135°弯钩外包长度=d+1.25d=2.25d135°弯钩钢筋量度差=4.12d-2.25d ≈1.9d按以上公式推导故箍筋按外皮预算长度=直段长度+弯钩增加长度=(b+h)×2-8bhc+8d+max(10d,75)×2+1.9d×2(二):复合箍筋内箍按外皮计算基本计算公式:内箍长度=内箍直段长度+弯钩增加长度内箍筋的平直长度的计算因素为、构件的尺寸、内箍占据主筋的根数和主筋的直径。
见右图:①延h边内箍的平直长度=h-2bhc+2d②延b边内箍的平直长度=(b-2bhc-D)÷间距j个数×内箍占间距j个数+D+2d故内箍筋的预算长度=2×①+2×②+弯钩增加长度。
[箍筋长度计算公式弯钩(45度、90度、135度、180度)]箍筋弯钩长度计算公式
![[箍筋长度计算公式弯钩(45度、90度、135度、180度)]箍筋弯钩长度计算公式](https://img.taocdn.com/s3/m/7e5231266bec0975f465e2c1.png)
[箍筋长度计算公式弯钩(45度、90度、135度、180度)]箍筋弯钩长度计算公式理论计算方法:L=2-8bhc*+2max。
箍筋弯钩长度计算1、对转半圆弯钩180度,为、对直弯钩为90度,、对斜弯钩为45度,、135度箍筋弯钩为,长度弯曲值的计算:计算时,用到一个弧度和角度的换算公式:1rad=*r*2/360,即一度角对应的弧长是。
还有《钢筋混凝土施工及验收规范》规定180度弯钩的弯曲直径不得小于,在下面的推导中D取。
弯钩度数详详细解释1、180度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度:L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+**180+3d=300+,弯曲调整值=L1-L2=、90度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=300+100按照中轴线计算钢筋的长度:L2=AB 水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+**90+100-D/2-d=300+,弯曲调整值=L1-L2=、135度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=300+10d按照中轴线计算钢筋的长度:L2=AB水平段长度+BD段弧长+DE段长度=300-D/2-d+**135+10d=300+10d+,弯曲调整值=L1-L2= 上面讲得太复杂,如果你是做预算的,只要记住:钢筋的外皮长度+弯钩长度。
外皮长度=矩形断面周长-8*砼保护层厚度+8*箍筋直径;弯钩长度:180度=*箍筋直径; 90度=*箍筋直径;45度=*箍筋直径以复合箍筋5 ×4 为例, 在老规范公式的基础上来推导新规范各种箍筋长度的计算公式。
新规范因保护层为箍筋外皮到外皮, 在老规范的基础上减去8 d , 就是新规范2 ×2 外围封闭箍筋1长度的计算公式。
箍筋、拉钩长度计算
![箍筋、拉钩长度计算](https://img.taocdn.com/s3/m/a796e05bad02de80d4d840e2.png)
箍筋或者拉钩的长度计算一、外围封闭箍筋长度:按外皮计算预算长度={(b+h)*2-8c+8d}+{1.9d*2+max(10d,75)*2}可简化为(b+h)*2-8c+31.8d按中心线计算预算长度={(b+h)*2-8c+4d}+{1.9d*2+max (10d,75)*2}可简化为(b+h)*2-8c+27.8d03G101-1的保护层是梁、柱主筋外边至构件边的距离,所以梁、柱箍筋按外皮计算长度时箍筋四侧的每边长度加d,整根箍筋要加8d,弯钩长度为23.8d。
梁、柱箍筋按中心计算长度时箍筋四侧的每边长度加0.5d,整根箍筋要加4d,弯钩长度为23.8d。
二、内箍的计算:内箍主要是要需要计算内箍的宽度,长度的计算是和外箍一样的。
内箍的宽度=(b-2c-D)/(n-1)+D D为梁、柱主筋的直径三、单支箍或拉筋长度计算1.单支箍筋只钩住纵筋:按外皮计算预算长度=直段长度+两个弯钩长度=(h-2c)+{2d+1.9d*2+max(10d,75)*2}可简化为h-2c+25.8d按中心线计算预算长度=直段长度+两个弯钩长度=(h-2c)+{d+1.9d*2+max(10d,75)*2}可简化为h-2c+24.8d2.单支箍筋钩住纵筋和箍筋:按外皮计算预算长度=直段长度+两个弯钩长度=(h-2c+2d)+{2d+1.9d*2+max(10d,75)*2}可简化为(h-2c+2d)+25.8d 按中心线计算预算长度=直段长度+两个弯钩长度=(h-2c+2d)+{1d+1.9d*2+max(10d,75)*2}可简化为(h-2c+2d)+24.8d 3.梁、柱拉钩计算:规范要求拉筋应同时拉住梁、柱的箍筋或者主筋,所以计算梁、柱拉钩的长度的平直段都为(h-2c+2d),或者是梁、柱外箍宽度+2d。
按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d。
4.墙、板拉钩计算:墙、板的保护层外侧钢筋的外边到结构边的距离,拉筋平直段长度为墙厚、板厚-2c,按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d。
箍筋长度计算公式,弯钩(45度、90度、135度、180度)
![箍筋长度计算公式,弯钩(45度、90度、135度、180度)](https://img.taocdn.com/s3/m/46f7f8d4be23482fb4da4cb8.png)
箍筋长度计算公式,弯钩(45度、90度、135度、180度)箍筋长度计算公式,弯钩(45度、90度、135度、180度)理论计算方法:L=2(b+h)-8bhc*1.9d+2max(10d,75)。
箍筋弯钩长度计算1、对转半圆弯钩180度,为6.25d2、对直弯钩为90度,3.5d3、对斜弯钩为45度,4.9d4、135度箍筋弯钩为11.9d,长度11.9d弯曲值的计算:计算时,用到一个弧度和角度的换算公式:1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。
还有《钢筋混凝土施工及验收规范》(GB500204-20xx)规定180度弯钩的弯曲直径不得小于2.5d,在下面的推导中D取2.5d。
弯钩度数详详细解释1、180度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=AE水平段的长度+CD水平段长度=300+3d按照中轴线计算钢筋的长度:L2=AB水平段长度+BC 段弧长+CD段水平长度=300-D/2-d+0.01745*(D/2+d/2)*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d2、90度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=300+100按照中轴线计算钢筋的长度:L2=AB水平段长度+BC段弧长+CD段竖直长度=300-D/2-d+0.01745*(D/2+d/2)*90+100-D/2-d=300+100-1.75d,弯曲调整值=L1-L2=1.75d3、135度弯钩的计算:钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度:L1=300+10d按照中轴线计算钢筋的长度:L2=AB水平段长度+BD 段弧长+DE段长度=300-D/2-d+0.01745*(D/2+d/2)*135+10d=300+10d+1.9d,弯曲调整值=L1-L2=1.9d上面讲得太复杂,如果你是做预算的,只要记住:钢筋的外皮长度+弯钩长度。
箍筋135°弯钩计算公式
![箍筋135°弯钩计算公式](https://img.taocdn.com/s3/m/f23f7b5dbb4cf7ec4afed0a3.png)
箍筋长度计算推导度弯钩的箍筋长度计算式推导:一、135 三个概念:箍筋长度由四个部分组成:四个平直段、两个弯钩上滴平直段、三1. 度角的弯折处。
度角的弯折处、两个135个90 2.5倍箍筋直径作为弯曲直径。
2.规范规定,计算时取倍箍筋直径,对有抗震要弯钩平直部分的长度,对一般结构,取53. 倍箍筋直径。
求的结构,取10)(以下计算式都是在计算箍筋的中心线长,弯曲直径也就是弯心长度在下面第一个图用蓝线标识。
推导过程:⑴四个平直段长度:为箍筋为保护层厚度,dc:b约定为构件截面宽,h为构件截面高,作为弯曲直径。
直径。
取2.5d四个平直段的长度计算式为:8边扣除的是构件截面外边线周长,2(b+h)-8c为构件截面4说明:见下图。
扣除后,个保护层厚度,在构件中各边长度就算至了红线内侧,从红线到与其垂直的那条平直部分滴距离是1.25d。
从红线到纯平直部专业文档供参考,如有帮助请下载。
.由于要得到纯的平直段长度,所以还须扣除构件截面四个分间是弧线,个这样的长度。
角点上的总共8度弯折处长度:90⑵三个从第一个图能够看见,弯曲直径所对应的圆滴圆心到弧形箍筋中心,即待求弧长所对半径。
所以根据线滴距离是2.5d*1/2+0.5d,即1.75d π×1.75d×弧长公式求得弧形中心线长为/360°90°2×专业文档供参考,如有帮助请下载。
.页2/6第3*2.75d=8.25,有三个这样的弯折处,所以总长度是=2.7475d=2.75d。
d度弯折处长度:135⑶两个4.12333π×1.75d×2×135°/360°同样用弧长公式求得弧形中心线长为=69d=4.123d⑷两个弯钩2*4.123d=8.25d有两个这样的弯折处,所以总长度是。
上滴平直段长度:。
两个这个直接根据是否抗震选择,抗震就选5d,非抗震就选10d。
部分就分别是10d20d和2(b 非抗震构件:得到计算式:最后把⑴⑵⑶⑷中红色部分加起来,2(b+h)-8c+26.5d+h)-8c+16.5d 抗震构件:页3/6第度弯钩滴箍筋长度计算式推二、广联达钢筋算量软件默认滴带135导:另外四个特别概念:专业文档供参考,如有帮助请下载。
箍筋长度计算方法与公式及图解[指南]
![箍筋长度计算方法与公式及图解[指南]](https://img.taocdn.com/s3/m/4d2152e6900ef12d2af90242a8956bec0975a5ed.png)
箍筋长度计算方法与公式及图解箍筋长度计算方法与公式及图解一般的算法是箍筋长度=(梁宽-保护层*2 +梁高-保护层*2)*2+1.9d*2+max(10d,75mm)*2如果按实计算及下料长度,那么算法是:90/90的箍筋钢筋计算公式为:箍筋内皮周长-5个90°弯钩内皮差(0.288d)+2个弯钩处的平直段长度(10d>75mm时,平直长度为10d,10d<75mm时,平直长度为75mm)即在钢筋规格为10d>75mm时,箍筋长度=构件周长-8保护层厚度+18.56d 钢筋规格为10d<75mm,即箍筋直径为6mm时,箍筋长度=构件周长-8保护层厚度+141.3690/180的箍筋钢筋计算公式为:箍筋内皮周长-4个90°弯钩内皮差(0.288d)+1个180°弯钩中心线长+2个弯钩平直段长度(10d>75mm时,平直长度为10d,10d<75mm时,平直长度为75mm)即在钢筋规格为10d>75mm时,箍筋长度=构件周长-8保护层厚度-28.268d 钢筋规格为10d<75mm,即箍筋直径为6mm时,箍筋长度=构件周长-8保护层厚度+199.61135/135的箍筋钢筋计算公式为:箍筋内皮周长-3个90°弯钩内皮差(0.288d)+2个135°弯钩中心线长(135°弯钩中心长度=3π/4*(R+d/2),R=2.5d)+2个弯钩平直段长度(10d>75mm时,平直长度为10d,10d<75mm时,平直长度为75mm)即在钢筋规格为10d>75mm时,箍筋长度=构件周长-8保护层厚度+33.266d 钢筋规格为10d<75mm,即箍筋直径为6mm时,箍筋长度=构件周长-8保护层厚度+229.6箍筋内皮周长长度=2*(H-2bhc)+2*(B-2bhc)=2(H+B)-8bhc(即构件周长-8个保护层)以梁箍筋为例计算思路为箍筋长度=(梁宽-保护层*2 +梁高-保护层*2)*2+11.9d*2+8d。
箍筋135°弯钩计算公式
![箍筋135°弯钩计算公式](https://img.taocdn.com/s3/m/3e8aa99dbceb19e8b8f6ba7d.png)
箍筋长度计算推导一、135度弯钩的箍筋长度计算式推导:三个概念:1.箍筋长度由四个部分组成:四个平直段、两个弯钩上滴平直段、三个90度角的弯折处、两个135度角的弯折处。
2.规范规定,计算时取2.5倍箍筋直径作为弯曲直径。
3.弯钩平直部分的长度,对一般结构,取5倍箍筋直径,对有抗震要求的结构,取10倍箍筋直径。
以下计算式都是在计算箍筋的中心线长,弯曲直径(也就是弯心长度)在下面第一个图用蓝线标识。
推导过程:⑴四个平直段长度:约定:b为构件截面宽,h为构件截面高,c为保护层厚度,d为箍筋直径。
取2.5d作为弯曲直径。
四个平直段的长度计算式为:说明:2(b+h)是构件截面外边线周长,-8c为构件截面4边扣除的8个保护层厚度,扣除后,在构件中各边长度就算至了红线内侧,见下图。
从红线到与其垂直的那条平直部分滴距离是1.25d。
从红线到纯平直部分间是弧线,由于要得到纯的平直段长度,所以还须扣除构件截面四个角点上的总共8个这样的长度。
⑵三个90度弯折处长度:从第一个图能够看见,弯曲直径所对应的圆滴圆心到弧形箍筋中心线滴距离是2.5d*1/2+0.5d,即1.75d,即待求弧长所对半径。
所以根据弧长公式求得弧形中心线长为π×1.75d×2×90°/360°第2/6页=2.7475d=2.75d,有三个这样的弯折处,所以总长度是3*2.75d=8.25 d。
⑶两个135度弯折处长度:同样用弧长公式求得弧形中心线长为π×1.75d×2×135°/360°=4.12333 69d=4.123d有两个这样的弯折处,所以总长度是2*4.123d=8.25d。
⑷两个弯钩上滴平直段长度:这个直接根据是否抗震选择,抗震就选5d,非抗震就选10d。
两个部分就分别是10d和20d。
最后把⑴⑵⑶⑷中红色部分加起来,得到计算式:非抗震构件:2(b +h)-8c+16.5d 抗震构件:2(b+h)-8c+26.5d第3/6页二、广联达钢筋算量软件默认滴带135度弯钩滴箍筋长度计算式推导:另外四个特别概念:1.广联达抽筋软件是将钢筋假想成下图形式,即四个弯折部分均为纯的直角,而非弧线。
箍筋135度弯钩计算方法
![箍筋135度弯钩计算方法](https://img.taocdn.com/s3/m/0f08f81dbceb19e8b9f6ba7f.png)
135度弯钩长计算推导过程
计算弯钩时的原则是无论下料长度还预都按照中轴线。
另外《混凝土结构工程施质量验收规范》(G B 50204-2002)(2010年版)第11页5.3.1规定H PB235级钢筋180度弯钩的曲直径不得小于2.5d,在下面的推导中D取2.5d。
弧长=3.14*n*r/180 公式中:n为圆心角,r为半径
AB段弧长=135*3.14*(d/2+1.25d)/180
=0.75*3.14*1.75d
=4.12125d
而A B弧长段原水平度L1=1.25d+d
=2.25d
则钢筋弯135度弯钩后1个弯钩增加弧长=4.12125d-2.25d
=1.871d
≈1.9d
BC段长度为钢筋弯曲后平直,根据11G101-1 第56页封闭箍筋及拉弯钩构造规定:135度时,非抗震设计平直段:5d;抗震设计平直段:(10d,75)中较大值。
所以箍筋及拉弯135度弯钩1个弯钩长度如下:
一
设
计
、抗
震
1、钢筋直径≤6.5mm时B C平直段长度为75mm
即钢筋1个弯钩长度=1.9d+75mm 2、钢筋直径≥8mm时,B C平直段长度为10d
即钢筋1个弯钩长度=1.9d+10d
=11.9d
二
计
震
设
、非
抗
无论钢筋直径是多少,B C平直段长度为5d
即钢筋1个弯钩长度=1.9d+5d
=6.9d。
箍筋、拉钩长度计算
![箍筋、拉钩长度计算](https://img.taocdn.com/s3/m/c127e548326c1eb91a37f111f18583d049640f0f.png)
箍筋或者拉钩的长度计算一、外围封闭箍筋长度:按外皮计算预算长度={〔b+h〕*2-8c+8d}+{1.9d*2+max 〔10d,75〕*2}可简化为〔b+h〕*2-8c+31.8d按中心线计算预算长度={〔b+h〕*2-8c+4d}+{1.9d*2+max 〔10d,75〕*2}可简化为〔b+h〕*2-8c+27.8d03G101-1的保护层是梁、柱主筋外边至构件边的距离,所以梁、柱箍筋按外皮计算长度时箍筋四侧的每边长度加d,整根箍筋要加8d,弯钩长度为23.8d.梁、柱箍筋按中心计算长度时箍筋四侧的每边长度加0.5d,整根箍筋要加4d,弯钩长度为23.8d.二、内箍的计算:内箍主要是要需要计算内箍的宽度,长度的计算是和外箍一样的.内箍的宽度=〔b-2c-D〕/〔n-1〕+D D为梁、柱主筋的直径三、单支箍或拉筋长度计算1.单支箍筋只钩住纵筋:按外皮计算预算长度=直段长度+两个弯钩长度=〔h-2c〕+{2d+1.9d*2+max〔10d,75〕*2}可简化为h-2c+25.8d按中心线计算预算长度=直段长度+两个弯钩长度=〔h-2c〕+{d+1.9d*2+max〔10d,75〕*2}可简化为h-2c+24.8d2.单支箍筋钩住纵筋和箍筋:按外皮计算预算长度=直段长度+两个弯钩长度=〔h-2c+2d〕+{2d+1.9d*2+max〔10d,75〕*2}可简化为〔h-2c+2d〕+25.8d按中心线计算预算长度=直段长度+两个弯钩长度=〔h-2c+2d〕+{1d+1.9d*2+max〔10d,75〕*2}可简化为〔h-2c+2d〕+24.8d 3.梁、柱拉钩计算:规X要求拉筋应同时拉住梁、柱的箍筋或者主筋,所以计算梁、柱拉钩的长度的平直段都为〔h-2c+2d〕,或者是梁、柱外箍宽度+2d.按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d.4.墙、板拉钩计算:墙、板的保护层外侧钢筋的外边到结构边的距离,拉筋平直段长度为墙厚、板厚-2c,按外皮计算两个弯钩长度为25.8d,按中心线计算两个弯钩长度24.8d.四、max〔10d,75〕的计算:其中max〔10d,75〕*2中在工程计算中只要是箍筋直径大于等于8的都按10d计算就可以,所以可以简化一下,但是算6.5的钢筋的时候,弯狗的直段长度要按75计算.例如构造柱箍筋常用的6.5的170*170的箍筋,如果按简化后的公式计算为:170*4+31.8*6.5=886.7,直段长度按75计算公式为:170*4+8*6.5+3.8*6.5+75*2=906.7,要是没考虑到每个箍筋会短20mm.当箍筋直径大于等于8时max〔10d,75〕=10d,按简化计算公式.计算6.5钢筋直径时max〔10d,75〕=10d+10,计算6.5的箍筋或者拉钩时按简化公式加上20mm.计算6的钢筋时max〔10d,75〕=10d+15,计算6的箍筋或者拉钩时按简化公式加上30mm.五、箍筋计算时钢筋弯曲调整值箍筋弯曲调整值是90°弯曲,90°弯曲的调整值为2d,箍筋每个90°弯曲实际能增加2d的长度,在考虑弯曲的延伸值时一个箍筋有3个90°弯曲,整个箍筋扣减6d.拉筋不需要扣减弯曲调整值.六、箍筋的内径和外径长度计算:预算计算箍筋长度时都是按内径计算长度.外径长度计算是保护层宽度为箍筋外边到构件边.也就是外径箍筋比内径箍筋每边少2d,整根箍筋长度外径比内径短8d.规X上面箍筋的计算都是按内径计算箍筋的长度,但是在做施工的时候,如果箍筋的直径比较大,现场也按内箍施工很可能出现钢筋和模板的间隙过小,柱很难按设计尺寸合模板,例如:直径12的柱箍筋,而一般楼层上部的保护层一般为30,箍筋和模板间隙为:保护层-箍筋直筋-拉钩直筋:30-12-12=6mm,间隙只有6mm,模板很难合上.在遇到这样情况的时候下料要提前想到,可以和监理协商箍筋按外径下料同时拉钩拉在柱的主筋上面.七、结算和施工时箍筋或拉钩的长度计算选择.结算时按箍筋的外皮长度计算,不扣减弯曲调整值:拉钩长度=直段长度+25.8d.箍筋长度=〔b+h〕*2-8c+31.8d施工时按中心线计算,扣减弯曲调整值:拉钩长度=直段长度+24.8d箍筋按内径计算长度=〔b+h〕*2-8c+27.8d-6d=〔b+h〕*2-8c+21.8d 箍筋按外径计算长度=〔b+h〕*2-8c+27.8d-6d-8d=〔b+h〕*2-8c+13.8d梁、柱箍筋按外径计算长度时配套的拉钩要做出调整,外径拉筋的平直段要在内径的平直段扣减2d.八、总结箍筋的长度计算存在一定的争议,不同的计算方法对箍筋的长度也有不小的影响.在结算对量时对方箍筋长度计算方法是必须要查的,说服对方按规X允许的最大量计算.按理论计算的箍筋长度在现场的可能不一定准确,针对箍筋长度可以在现场在钢筋工的配合下实测实量,做到下施工料单时心里有底.。
钢筋弯钩长度计算及螺旋箍筋计算
![钢筋弯钩长度计算及螺旋箍筋计算](https://img.taocdn.com/s3/m/82a7a7fba98271fe900ef944.png)
基本原理:一圈螺旋筋展开相当于直角三角形的斜边,圆的周长和间距相当于两直角边。
可推导公式:L=H/h×√(D-2a+d)2π2+h2式中:L-螺旋箍总长度(m)(其长度是连续不断的)h-螺旋箍螺距(m)D-构件断面直径(m)2a-保护层厚度(m)d-螺旋箍直径(m)(D-2a+d)2π2+h2是在根号内的,且小括号后的"2"是整个小括号内数字的平方,π后的"2"是π的平方,h后的"2"是h的平方的意思.或者:L=N*SQRT(h*h+(3.14*D)*(3.14*D))D:直径N:螺旋筋的环数h:间距还有:SQRT(H2+(π×D×(H/h))2)+ π×D×3+12.5dH: 构件高h: 螺旋箍螺距D: 螺旋箍直径d: 螺旋箍钢筋直径钢筋弯钩的计算方法和钢筋下料钢筋的弯勾计算主要看钢筋弯勾的弯折角度以及构件的抗震要求。
Ⅰ级钢筋末端需要做180°、135°、90°弯钩时,其圆弧弯曲直径D不应小于钢筋直径d的2.5倍,平直部分长度不宜小于钢筋直径d的3倍;HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍,弯钩的平直部分长度应符合设计要求。
如下图所示:180°的每个弯钩长度=6.25 d;( d为钢筋直径mm)135°的每个弯钩长度=4.9 d;90°的每个弯钩长度=3.5 d;还应该根据设计图纸参照相应图集计算,比如03G101-1中P35页有规定:钢筋下料长度应根据构件尺寸、混凝土保护层厚度,钢筋几何形状和钢筋弯钩增加长度等条件进行计算。
1、提到钢筋下料计算,一般都会涉及“量度差值”或“弯曲调整值”这两个概念。
一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有,但是非特殊角度,譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。
钢筋弯钩长度计算及螺旋箍筋计算
![钢筋弯钩长度计算及螺旋箍筋计算](https://img.taocdn.com/s3/m/4f73007810a6f524ccbf85fc.png)
基本原理:一圈螺旋筋展开相当于直角三角形的斜边,圆的周长和间距相当于两直角边。
可推导公式:L=H/h×√(D-2a+d)2π2+h2式中:L-螺旋箍总长度(m)(其长度是连续不断的)h-螺旋箍螺距(m)D-构件断面直径(m)2a-保护层厚度(m)d-螺旋箍直径(m)(D-2a+d)2π2+h2是在根号内的,且小括号后的?是整个小括号内数字的平方,π后的?是π的平方,h后的?是h的平方的意思.或者:L=N*SQRT(h*h+(3.14*D)*(3.14*D))D:直径N:螺旋筋的环数h:间距还有:SQRT(H2+(π×D×(H/h))2)+ π×D×3+12.5dH: 构件高h: 螺旋箍螺距D: 螺旋箍直径d: 螺旋箍钢筋直径钢筋弯钩的计算方法和钢筋下料钢筋的弯勾计算主要看钢筋弯勾的弯折角度以及构件的抗震要求。
Ⅰ级钢筋末端需要做180°、 135°、 90°弯钩时,其圆弧弯曲直径D不应小于钢筋直径d的2.5倍,平直部分长度不宜小于钢筋直径d的3倍;HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍,弯钩的平直部分长度应符合设计要求。
如下图所示:180°的每个弯钩长度=6.25 d;( d为钢筋直径mm)135°的每个弯钩长度=4.9 d;90°的每个弯钩长度=3.5 d;还应该根据设计图纸参照相应图集计算,比如03G101-1中P35页有规定:钢筋下料长度应根据构件尺寸、混凝土保护层厚度,钢筋几何形状和钢筋弯钩增加长度等条件进行计算。
1、提到钢筋下料计算,一般都会涉及“量度差值”或“弯曲调整值”这两个概念。
一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有,但是非特殊角度,譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。
2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。
箍筋长度计算公式
![箍筋长度计算公式](https://img.taocdn.com/s3/m/d0619217700abb68a882fb4a.png)
箍筋长度计算公式1、抗震结构,135°弯钩矩形箍筋长度(见图1)l=2(b-2d0+2d)+2(h-2d0+2d)-1.75d×3+11.87d×2=2(b+h)-8d0+26d2、一般结构(非抗震区),135°弯钩矩形箍筋长度(见图1)l=2(b-2d0+2d)+2(h-2d0+2d)-1.75d×3+6.87d×2=2(b+h)-8d0+16d3、一般结构,90°弯钩矩形箍筋长度(见图2)l=2(b-2d0+2d)+2(h-2d0+2d) -1.75d×3+5.5d×2=2(b+h)-8d0+14d4、圈梁异形箍筋(带缺口),是安置在山墙圈梁中的一种箍筋,在砖混结构中多用于屋盖圈梁。
(见图3)计算公式为:l=2(b+h-4d0+4d)+(0.12-2d0+2d)+(h-0.13-2d0+2d)+12.5d-1.75d×5=2(b+1.5h)-12d0+16d5、矩形四肢箍筋,是用两个单箍在中间相互错开,安置在梁的同一截面处,其作用主要是为了增加梁的刚度和抗扭。
(见图4)四肢箍筋长l=2.67(b+1.5h)-13d0+50d6、圆环形箍筋,即安置在圆形构件中的箍筋,如钢筋混凝土圆柱、圆形水池及水塔中的横向配筋。
(见图5)圆环形箍筋长度:l=∏(D-2d0)+29d式中:b——构件截面宽;h——构件截面高;d——箍筋直径;d0 ——主筋保护层厚;D ——圆形构件直径。
箍筋计算公式2:筋公式长度=(梁宽-2×保护层+梁高-2×保护层)×2+8d+23.8d 2、箍筋计算根数箍筋根数计算公式:(加密区长度/加密区间距+1)*2+(非加密区长度/非加密区间距-1)+1吊筋计算公式:计算公式“(次梁宽+50*2)+2*1.414*(梁高-2*25)+(2*20D)。
