三相三线有功电能表错误接线的判断方法分析
三相三线有功电能表错误接线分析

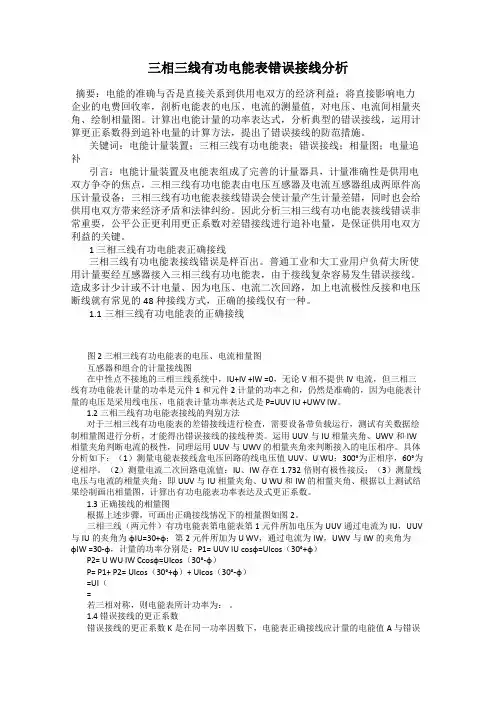

三相三线有功电能表错误接线分析摘要：电能的准确与否是直接关系到供用电双方的经济利益；将直接影响电力企业的电费回收率，剖析电能表的电压、电流的测量值，对电压、电流间相量夹角、绘制相量图。
计算出电能计量的功率表达式，分析典型的错误接线，运用计算更正系数得到追补电量的计算方法，提出了错误接线的防范措施。
关键词：电能计量装置；三相三线有功电能表；错误接线；相量图；电量追补引言：电能计量装置及电能表组成了完善的计量器具，计量准确性是供用电双方争夺的焦点，三相三线有功电能表由电压互感器及电流互感器组成两原件高压计量设备；三相三线有功电能表接线错误会使计量产生计量差错，同时也会给供用电双方带来经济矛盾和法律纠纷。
因此分析三相三线有功电能表接线错误非常重要，公平公正更利用更正系数对差错接线进行追补电量，是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线三相三线有功电能表接线错误是样百出。
普通工业和大工业用户负荷大所使用计量要经互感器接入三相三线有功电能表，由于接线复杂容易发生错误接线。
造成多计少计或不计电量、因为电压、电流二次回路，加上电流极性反接和电压断线就有常见的48种接线方式，正确的接线仅有一种。
1.1三相三线有功电能表的正确接线图2 三相三线有功电能表的电压、电流相量图互感器和组合的计量接线图在中性点不接地的三相三线系统中，IU+IV +IW =0，无论V相不提供IV电流，但三相三线有功电能表计量的功率是元件1和元件2计量的功率之和，仍然是准确的，因为电能表计量的电压是采用线电压，电能表计量功率表达式是P=UUV IU +UWV IW。
1.2三相三线有功电能表接线的判别方法对于三相三线有功电能表的差错接线进行检查，需要设备带负载运行，测试有关数据绘制相量图进行分析，才能得出错误接线的接线种类。
运用UUV与IU相量夹角、UWV和IW 相量夹角判断电流的极性，同理运用UUV与UWV 的相量夹角来判断接入的电压相序。
三相三线电能表错误接线检查与分析
则 三 相 三 线 电能 表 测 量 的有 功 功 率 Ｐ ＝ Ｐ ＋ Ｐ ２ ， 即 等 于 三 相 三相 二 元 件接 线 ． 接线较 为复杂， 也 是 现 场 应 用 最 多 的 一 种 接 有 功 功 率
高监 控 系统抵 御 恶 劣 环 境 的技 术 水 平 ， 提高其监控性能。
， Ｊ ０ Ｃ Ａ Ｒ Ｂ Ｏ Ｎ ０ Ｒ Ｌ Ｄ ２ ０ １ ７ ／ ５
低碳技术
■一 线 电能表 错 误 接 线检 查 与分 析
马中军 （ 国网四Ｊ １ Ｉ 省电 力公司 德阳 供电 公司， 四川德阳６ １ ８ ０ ０ ０ ）
４ 在输电线路上应用视频监控技术的具体指标
４ ． １反外力破坏指标
反 外 力破 坏视 频 监 控 系统 的应 用 ， 主要 是 用 来 抵 御 高 压 输 电 线路 遭 受 外 来 因素 的破 坏 。 ① 要发挥其预警功能 ， 对 于 人 为偷 盗 电 力设 备 、 造成塔体 变形 ． 车辆 撞 击杆 塔 等 外 力破 坏 行 为， 通过红外监测信号进行预警 ， 及 时提 示 运 行 维护 人 员 并提
线 路 的 建 设 与 安 全 运 行 也 是 电 力行 业发 展 的 重要 内容 。 随 着 输 电 线路 范 围 、 面积的扩 大， 加 强 对 其 进 行 监 控 与 管理 ， 非 常
必 要 。视 频 监 控 技 术 的 应 用 ， 显 著 的 降低 了输 电线 路 巡 查 的 难 度， 减 少 了工作 量 ， 提 高 了巡 检 、 监控 的 效 率 和 质 量 ， 为 促 进 输
是 保 证 准确 计 量 的前 提 之 一 ， 但 在 实 际 运行 中 ， 计 量 装 置错 误 接 线 的情 况 时有 发 生 ， 特 别 是 少数 不 法 分子 为 达 到 窃 电 目的 ，
三相三线有功电能表错误接线的判断方法探究
三相三线有功电能表错误接线的判断方法探究三相三线有功电能表是电力计量重要设备，在整个电力系统电能计量中发挥着不可替代的作用，为了提高电能计量质量就必须完善三相三线有功电能表，控制错误接线问题的出现。
文章分析了三相三线有功电能表错接线识别判断法。
标签：三相三线有功电能表；错误接线；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。
对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接線问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。
只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。
1 三相三线有功电能表三相三线有功电能表只有处于正常接线状态时，才能确保其正常运行，从而高效、精准地进行电能计量。
不同于普通的电能表，三相三线有功电能表的接线相对复杂，错接线的问题频繁出现，影响三相三线有功电能表计量功能的准确发挥，对此就要研究错误接线判断法，其中向量图法是一种高效的方法，是在借助大量计量仪器的前提下来测试、测量电能表中的电流与电压，再根据向量图法来判断有无错接线问题。
2 错接线的判断原理三相三线有功电能表，由于存在三种电压Ua，Ub，Uc，对应则会有大概6种接线方法，同时，由于电压互感器极性误接问题，则可能出现20多种错误接线。
类似因为电流Ia，Ib，Ic会有六大接线方式，由于所连接的电流互感器则有四种错误接线，也会出现大概40多种错接线，由此看来错接线的种类较多，这对于错接线的判断会带来较大不良影响。
电能计量设备如果存在错接线问题，通常可以从以下方面入手来判断：测试电压，从中得出电压相序、PT极性等有无反接现象，测试电流分析CT 极性有无反接现象。
测试相角与功率，得出电流电压二者间的夹角。
三相三线电能表错误接线的判断方法
2016年第2期三相三线电能表错误接线的判断方法李敏１，周国友２，张军霞３（1.国网河南省电力公司新密供电公司营销部，河南新密452370；2.国网河南省电力公司郑州供电公司营销部，河南郑州450006；3.国网河南省电力公司新郑供电公司营销部，河南新郑451100）摘要：本文介绍了三相三线电能表错误接线的判断方法。
以三相三线制两元件有功电能表、电压互感器V/V接线B相接地为例，介绍了测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。
关键词：电能表；接线中图分类号：ＴＭ９３文献标志码：Ｂ文章编号：X(2016)02-030-02０引言电能表是电能计量的重要量具，其本身存在有误差，如电能表潜动、电能表的误差等，这些很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线。
无论接线错在哪里，最终都表现为在电能计量装置发生偏差。
这个偏差远远大于本身引起的计量误差，所以正确接线很重要。
再者三相三线电能表所计电量较大，为保证电能计量的准确可靠，要求电能表必须接线正确，否则将可能产生很大的损失或误差。
正确接线只有一种，但是错误接线却有七百多种。
笔者以三相三线制两元件有功电能表、电压互感器Ｖ／Ｖ接线Ｂ相接地为例，介绍测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。
此方法浅显易懂，操作简单，方便实用。
１电压回路的判断方法１．１测量电压值（指线电压）用万能表或相位伏安表的电压档，测量电能表进线盒电压端子２、４、６（Ａ、Ｂ、Ｃ）间的线电压并做好记录。
三个线电压如接近相等，约为１００Ｖ，则说明电压互感器（ＴＶ）极性正确或均接反；如各线电压相差较大，且有某线间电压明显小于１００Ｖ，则说明电压回路存在断线或接触不良故障；当有某线电压接近３姨Ｕ（１７３Ｖ），则说明有一只ＴＶ极性接反。
１．２判断Ｂ相检查时将电压表一端接地，另一端依次分别触及电能表电压端子２、４、６，对地无电压者即为Ｂ相，并做好记录。
三相三线有功电能表错误接线的检测与分析

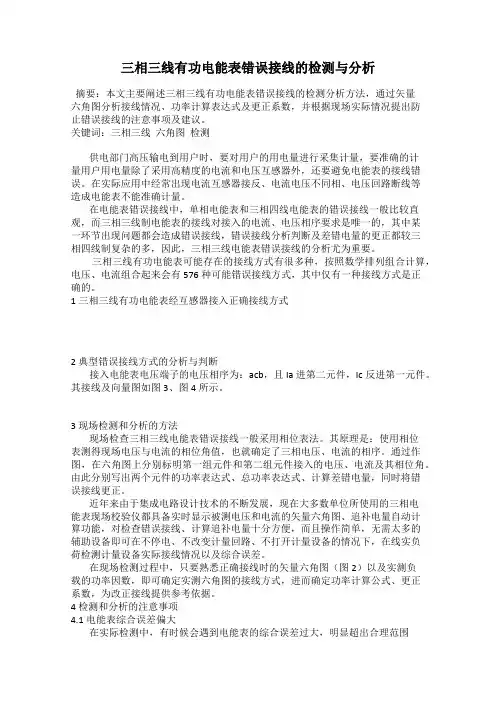

三相三线有功电能表错误接线的检测与分析摘要：本文主要阐述三相三线有功电能表错误接线的检测分析方法，通过矢量六角图分析接线情况、功率计算表达式及更正系数，并根据现场实际情况提出防止错误接线的注意事项及建议。
关键词：三相三线六角图检测供电部门高压输电到用户时，要对用户的用电量进行采集计量，要准确的计量用户用电量除了采用高精度的电流和电压互感器外，还要避免电能表的接线错误。
在实际应用中经常出现电流互感器接反、电流电压不同相、电压回路断线等造成电能表不能准确计量。
在电能表错误接线中，单相电能表和三相四线电能表的错误接线一般比较直观，而三相三线制电能表的接线对接入的电流、电压相序要求是唯一的，其中某一环节出现问题都会造成错误接线，错误接线分析判断及差错电量的更正都较三相四线制复杂的多，因此，三相三线电能表错误接线的分析尤为重要。
三相三线有功电能表可能存在的接线方式有很多种，按照数学排列组合计算，电压、电流组合起来会有576种可能错误接线方式，其中仅有一种接线方式是正确的。
1三相三线有功电能表经互感器接入正确接线方式2 典型错误接线方式的分析与判断接入电能表电压端子的电压相序为：acb，且Ia进第二元件，Ic反进第一元件。
其接线及向量图如图3、图4所示。
3 现场检测和分析的方法现场检查三相三线电能表错误接线一般采用相位表法。
其原理是：使用相位表测得现场电压与电流的相位角值，也就确定了三相电压、电流的相序。
通过作图，在六角图上分别标明第一组元件和第二组元件接入的电压、电流及其相位角。
由此分别写出两个元件的功率表达式、总功率表达式、计算差错电量，同时将错误接线更正。
近年来由于集成电路设计技术的不断发展，现在大多数单位所使用的三相电能表现场校验仪都具备实时显示被测电压和电流的矢量六角图、追补电量自动计算功能，对检查错误接线、计算追补电量十分方便，而且操作简单，无需太多的辅助设备即可在不停电、不改变计量回路、不打开计量设备的情况下，在线实负荷检测计量设备实际接线情况以及综合误差。
三相三线电能表错误接线的判断方法分析
三相三线电能表错误接线的判断方法分析摘要：电能计量的准确性直接关系到供电企业和广大电力用户的经济利益。
文章简述了三相三线电能表错误接线的判断原理，然后进一步分析三相三线电能表错误接线的判断方法。
以三相三线制两元件有功电能表、电压互感器 V/V 接线B相接地为例，介绍了测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。
关键词：三相三线电能表；接线错误；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。
对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接线问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。
只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。
1.三相三线电能表错误接线的判断原理确保相关电能计量工作开展的目的在于三相三线电能表需处于正常的接线状态，但由于电能表接线较为复杂，若工作人员专业性不强、操作能力较低，则出现错误接线的可能性极大，不利于相关电能计量工作的高效、顺利开展，故需对其错误接线的判断方法进行研究。
三相三线有功电能表存在三种电压，即Ua 、Ub 、Uc ，共有六种对应的接线方法。
可见，在日常工作中相三线电能表出现错误接线的几率大、种类多，对电能计量效果造成严重影响，而对错误接线的判断具体可从以下几点入手：通过电压测试的方式对电压相序、PT极性等是否存在反接现象进行明确；通过电流测试的方式对CT极性是否存在反接现象进行明确；通过相角与功率测试可得出电流与电压之间的夹角，并对二者之间的矢量相别进行明确，以最终明确得出电能表不同构件在实际运行中其电压与电流的相别。
（1）若利用相位表进行角度测量，则电能表电压Ua 、Ub 、Uc ，所对应的电流分别为 I1 、 I3 ，若是逆相序，相位角则呈逆时针旋转；若利用功率表进行功率测量，得出 I1 、 I3 ，再结合电能表电压端的相别，参照Coscp的数值和电流值，可准确确定I1 、 I3 的相别。
三相三线有功电能表的错误接线分析报告
三相三线有功电能表的错误接线分析报告第1章绪论1.1有功电能表接线的⽬的和意义电能表的接线是指电能表或⽤互感器与被测电路间的连接关系。
电能表的接线⽅式多种多样.它是由被测电路（单相、三相三线、三相三四线等）、测量对象（有功电能或⽆功电能）以及选⽤的电能表或电流互感器、电压互感器等多种情况决定的。
不管选择那种接线⽅式.都必须保证接线的正确性。
如果接线不正确.即使电能表和互感器本⾝的准确度都很⾼.也达不到准确计量的⽬的。
因为接线错误.常常会使计量的电能值发⽣错误.甚⾄⽆法计量.严重的还可能造成⼈⾝伤亡或仪器仪表、设备的损坏。
所以.电能表的接线必须按设计要求和规程的规定正确进⾏。
电能表本⾝有很多误差。
如电能表潜动、电能表的误差等等。
很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线.⽆论错在哪⾥。
最终都反映在电能计量装置发⽣偏差.这个偏差远远⼤于误差引起的计量误差。
所以正确接线很重要。
1.2有功电能表的技术现状和发展趋势⼀、国内各类电能表产品的技术现状1、感应式表缺乏突破经过近年来我国⼤⾯积城乡电⽹的改造建设.我国感应式表的技术和质量已较刚起步有了明显的提⾼。
特别是根据国外先进国家的经验.设计出了长寿命和亚长寿命感应式电能表.并制定了相关标准。
但与国外知名品牌相⽐.我国的感应式电能表还有⼀定的差距.主要表现为性能⼀致性较差、材料质量问题和关键⼯艺技术得不到解决等。
2、电⼦式表技术更新较快居民⽤表功能不断增强。
⼏年来的城乡居民⼀户⼀表改造⼯程中.电⼦式电能表得以⼤⾯积的推⼴使⽤.普通民⽤电⼦式电能表的使⽤寿命能够确保15年甚⾄20年以上。
多费率表发展较快。
多费率表得到了很多经济发达⽽电⼒紧张的地区供电部门的青睐。
⼯商业⽤表多功能化成趋势。
早在本世纪初.电⼦式电能表就已经取代感应式表.成为⼯商业⽤表的主流。
预付费表逐步趋于完善。
预付费表在经过⼏年的沉寂后.从2006年起有明显复苏的迹象.这⼀⽅⾯是由于供电部门加⼤对⽋费⽤户的管理⼒度.⾃动抄表技术发展颇具前景。
阐述三相三线电能表错误接线的检测方法
避 免错误 接 线的措 施
关键词 ： 三相 三线 ； 电能表 ； 测技 术 检 电 能 表 的 电 压 端 钮 ，如 有两 午 对 地 电 压 为 Ｈ １０ ， 对地 电 为 ０ 为 ０一相定 为 Ｂ 相 ， ０ Ｖ 一相 ， 即两台电 互感器 ＶＶ接线 ， Ｂ 丰 接地。 ／ 住 ｌ ｛ ３ ３ 录测量 电流 。 ． ３ 用卡钳卡住电流进出 线 分别 测ｍ各相 电流的大小 。 ３ 根据相化角确定电压丰 序 Ａ ｝ １ 川 黑表笔接触 Ｂ相 电 ， 红表笔接触 另 一 相 电压 ， 卡钳 卡住一相 电流 ， Ｈ 相位 角 ， 测 ； 卡钳 不变， Ｂ相 电 不变 ， 红表笔换 一 电压 相 ， 出 测 靠 、 、 定运行 ， 安全 稳 不仅需要高质量 、 度的 高精 相电流的另一角度 ， 两次测量结果 比较 ， 角 讨 表 汁， 量 更需要提倡科学 的检测和分 析手段 ， 度小 的一 组对应电压 为 Ｕ ｂ ａ ，角度 大的一组对 通过测 量 、 分析 和判 断 ， 时纠正错 误接线 ， 及 使 应 电压 Ｕ 。根据 Ｕ Ｉ 存表尾所处位 置 ， １ 即 电能计量装置存系统运行 巾发挥最佳效能 。 定 电压 相 序 。 ２选择检杏和分 析的方 法 ３ ． ５作罔 存电力系统和大 １业 电力 Ｊ 户中 ， 量装 ｆ ｊ 计 根 据 已矢 电 十 序 测 卡 何 。测 出 Ｕ Ｉ 丌 Ｈ Ｈ ； 置的接线方式绝大多数为 三丰 线制 ， Ｈ 采用三 Ｉ Ｕ Ｊ； Ｊ的角度。 Ｕ ； 在六角 罔上１ 时针 出 ｆ ｆ 顷 相两元件电能表计量 电能 。 Ｉ ｌ 根据 ｌ Ｉ ，， ， 上 的位 置 ， 确定接 入电能表 使用相位表法带 电检查 电能表接线具体做 的实际 电流 。 根据实测结果 ， 图上标 明第 ～组 存 一 法是 ， 根据相位 表测 Ⅲ的电压 、 电流 、 相位 角联 元件接入 的电雁 、 电流及其相位 角 ， 二组 元件 第 合绘 出六角罔 ， 判断电能表错误 的拨线形式 ， 接人 的电 、 及其相位 角。最 后 ， 电流 根据各元 原理 是 ： 一 电压 为参 考相 量 可测Ⅲ 三相 电 件所ｌ 电 、电流硬其相位 角分别 写出功率表 用 个 』 』 口 流相量 ， 或用 一个 电流参考相量测 出三相 电压 达式 、 总功率表达 式 、 计算斧 错 电量 ， 并将错 误 十量 ， 月 知道 了三相电压 、 电流相量 ， 也就确 定 了 接线更正 。 鼍 电压 、 相 电流相 序。 相位表法可 以直接 凄 电 ４榆测与分析过程 ＿注意事项 十 Ｊ 压与 电流之 间的ｌ 角行Ｉ 卡 Ｈ 在六角罔纸 卜 ，而凡 ４１安 全问题 ． 操作 简 、 辅助设 备少 ， 冀方法 准确 ， 易掌 测 容 电ＩＩ￣ Ｉ Ｉ电检查是 工作 互感 器二次 回路 握 ，通过多年 的现场实践 ， 解决 了许多技术难 上 ， 必须严格遵守《 电业安仝 一作规 》 Ｉ 的规定 ， 题， 至今一直被推 Ｊ运用 。 一 特别 是要 泮意 电流互 感器 二 次 叫路 不 允许 开 ３检测与分析 路 ，ｊ ｌ为电流互感 器是在短路状态 下一作 的 ， 大 ［ 一 ３ 正确使片测量：具 ． １ 】 旦二次开路 ， 则二次电流 的去磁作门不 复存 在 ， ｊ 以使片 Ｍ ２ ０ ｊ Ｇ ０ ０型相 位表 为例 ，根 掘 自 这样二次线圈感应 的电势非 常商 ， Ｓ 对人 身和设 己的工作 经验 ， 具体 做法是 ： 量 电压 ， 测 将旋 钮 备造 成极 大危 险 ．电压 互感器二次 路 不允许 开关 选择 “ ”电压线 插入标 有 “ 的捕孔 ， ｕ， Ｕ” 并 短 路 ，因为有 时继电保护 与计量共刖一绀 电压 注意黑 、 红笔的颜色与相位表插－ｘ 应 ； 钮开 ｆｑ 旋 Ｌ 感 器 ， 旦 电压互感器二次短路 ， 一 一 不仅会损 坏 关选择 “ 测量 电流 ， 电流卡钳连线 插入标 有 儿感器本 身 ， 会使保护装置 误动 ， ｌ ” 将 还 造成严重后 “’ Ｉ的插孔 ， 种组合使 得测量 相位 “” 以电 果 。 这 ‘时 ｐ 压为参 考量。如果使用 “ Ｉ组 合形式 则以电 ｕ” “” ４ ． 握关弛 点 ２把 流为参考量 ， 测量电压 、 电流应选择与被测量相 ４ ． Ｂ相 电压 为公共端 测量卡 位 、 ．１以 ２ Ｈ 定 对应的档位 ，测电流时注意流入卡钳 的极性 和 电脎牛 序 ，黑表笔必须 接触判 明的 ｌ Ｈ Ｈ ｛卡 电压 ， 使电流线处于卡钳中间 ，以减少 工具带来 的 红表笔依 次接触 另外 两干电 测相位 ；这样得 日 误差。 出的电压埘应 Ｕ （ ｕ ） 或（ 。 或 、 ， Ｕ ） ｕ ３ ． ２测黾 的选择 ４． ．２确定 电压相序的依据。以某～相 电流 ２ 现场运行 的计量装置 ，为了便丁对 电能表 进仃 ｝试 与维护 ， ｛ ｌ ！ ｌ Ｊ 互感 器二次侧与 电能表之 间 是通过各种 试验接线端子（ 或转 接线盒 ） 构成 网 路， 如果选枉试验接线端 子测量 ， 当互感器二次 到接线端 子的连线正确 ，而接线端子剑 电能表 接线错 误， 这样测量便没有 意义 ， ｌ 到真实 为ｒ 得 可信 的测量结 果 ， 量点选 存电能表表尾处 ， 测 效 果更佳。 ３ ＿ ３测量 的 ３ ． 记 录测昔 电 ． 别测量 电能表端钮 ．１ ３ ． 分
对新型三相三线电能表错接线快速判别方法的分析
对新型三相三线电能表错接线快速判别方法的分析摘要：新型三相三线电能表的现场接线较为复杂，容易出现错接线问题，需要快速、精准对其进行判别。
本文首先分析新型三相三线电能表错接线的判别原理，介绍其接线方式、判别流程以及具体判别方法。
在此基础上，提出一种利用旋转相量图的快速判别方法。
关键字：三相三线电能表；错接线问题；快速判别方法前言：电能表是电费计量装置，如果出现错接线问题，会导致计量结果出现错误，损害电力供应双方的利益，也容易引起电力公司与用户之间的纠纷。
在众多电能计量错误的案例中，由电能表错接线引起的计费错误占据较大比例。
这是由于新型三相三线电能表的接线过程较为复杂，容易出现错误。
因此，在完成接线后，要采用快速、有效的方法对其接线正确性进行判断，发现错误及时更正。
一、新型三相三线电能表的错接线判别原理（一）判别原理新型三相三线电能表主要被应用与高压计量，整个计量系统由电压、电流互感器和三相三线电能表组成，装置之间的接线情况较为复杂，容易出现错误，而且采用常规方法难以有效判别。
分别用Ua、Ub、Uc表示三相电压，用Ia、Ib、Ic 表示三线电流。
接入电表端的电压接线情况包括UaUbUc、UaUcUb、UbUaUc等六种，再加上电压互感器的极性接入错误，共有24种接线方式。
电流接线情况于此类似，电能表端的接入方式有6种，再加上电流互感器可能出现的4种误接线情况，也有24种接线方式。
电压和电流的接线组合则由576种可能，任何一个环节出现错误，都会影响最后的计量结果[1]。
根据这一情况，对新型三相三线电能表的错接线情况进行判别，主要包括以下几个步骤：（1）电压测量，判断电压相序是否正确，验证电压互感器极性；（2）电流测量，验证电流互感器极性；（3）相角或功率测量，验证电压电流的相夹角；（4）在六角图上绘制电压和电流的矢量图；（5）根据相位角余弦值判断电压和电流的矢量相别。
（二）基本判别方法根据上述原理，在实际判别过程中，首先假设电能表的电压接线正确，即UaUbUc相序正确。
三相三线电能表错误接线判断与分析 刘琛
三相三线电能表错误接线判断与分析刘琛摘要：电能计量装置的准确性直接影响贸易结算的公正性及电力企业内部经济技术指标的制定。
通过对三相三线电能表错误接线判断与分析，及时发现和更正错误接线，并正确地对错误电量进行更正，降低计量线损是当前计量工作的重点。
关键词：电能表；错误接线；判断分析引言为保证电能计量准确，电能表的接线必须正确。
一般情况下，电能表、互感器在安装前都是经过检验合格后才进行安装，二者基本误差很小，而接线错误会带来百分之几百的误差，一线之差可能导致几百万千瓦时的电量之差。
由于电力系统和重要电力用户的电能计量装置都属于高压三相三线有功电能计量，所以下面就系统地分析这种计量方式下的错误接线情况并规范解题方法和步骤。
一、检查接线（一）规范着装工作时应穿长袖工作服、穿绝缘鞋、并戴手套和安全帽，工作服扣子要扣上，袖口扣子也要扣上。
（二）测量二次电流、电压值和电压与电流的相位，并填写电能表错误接线检查记录。
假定三相电路对称，电压线和电流线没有互相接错，电压、电流回路没有短路和断路。
测量数据为：电压为U12=100V、U32=100V、U31=100V、U10=0V，电流为I1=1.5A、I2=1.5A，相位角U12^I1=110°、U12^I2=170°、U32^I1=170°、U32^I2=230°（三）判断电压、电流相序电压相序分为正相序、逆相序。
正相序包括三种：Ua、Ub、Uc；Uc、Ua、Ub；Ub、Uc、Ua。
逆相序包括三种：Uc、Ub、Ua；Ua、Uc、Ub；Ub、Ua、Uc。
如果（U32^I1- U12^I1）或（U32^I2- U12^I2）的相位差为60°或-300°，那么电压相序为正相序，如U10=0V，U1则为b相，电压相序则为Ub、Uc、Ua；如果相位差为-60°或300°，那么电压相序为逆相序，如U30=0V，U3则为b相，电压相序则为Ua、Uc、Ub。
PT断线三相三线电能表错接线的判断方法分析
PT断线三相三线电能表错接线的判断方法分析摘要三相三线两元件的电能表由于是由A、C两相电流和A、B、C三相电压组合而成，容易造成错接线。
PT有时候会发生断线，当碰上PT断线的三相三线电能表的带电错接线判断时，难度就会加大。
本文总结出适用于電压正相序和逆相序情况下，三相三线电能表在错接线带电检查时，判别PT断线的相量图法。
关键词三相三线电能表；错接线；PT断线；相量图判别法前言电能计量是电力商品交易的“一杆秤”，它的准确与否直接涉及供用电双方的经济利益，电能计量装置互感器二次回路有无断线、极性是否接反、电压回路相序接线是否正确，都将直接地影响电能计量的准确程度。
因此，作为计量测试人员，熟悉和掌握电能表的带电检查接线的方法便显得尤为重要。
而三相三线电能表由于是由A、C两相电流和A、B、C三相电压组合而成，容易由于错接线而造成计量失准，是带电检查及判断错接线的一个难点。
三相三线电能表的带电检查错接线的常见方法有实负荷比较法、力矩法和六角相量图法等。
其中实负荷比较法和力矩法都很难判定是哪种错误接线；而六角相量图法则能够通过相量分析来精确地判断属于何种误接线。
1 相量图判别法错接线判断的前提条件（1）假定为三相三线的对称电路，电能表的电流线和电压线没有互相接错，电压、电流回路没有短路和开路，没有B相电流接入电能表的电流回路，没有极性接反。
（2）接入电能表电压端钮的电压只有6种可能：A—B—C、B—C—A、C—A—B、C—B—A、B—A—C、A—C—B；通过电能表电流回路的电流只有Ia、-Ia、Ic、-Ic四种，共可构成8种电流组合。
共可组成48种常见的错接线类型，其中电压为正相序的有24种、逆相序的有24种。
（3）用相量法进行判断的前提条件是必须先确定电压的相序以及用户的负荷性质为感性还是容性，否则将可能做出错误的判断[1]。
2 PT（vv接）一、二次断线，负载接一只多功能表的情况2.1 电压一次断A相的接线原理图和等效电路图如下从等效原理图可以看出一次A相断线后，二次ab相没有感应电动势，ab线圈只起到一个导线作用，故：Uab=0，Ubc=100V，是正常值，因为a、b同电位，故，Uac=Uab+Ubc=0+100V=100V。
三相三线有功电能表错误接线的判断方法探究
三相三线有功电能表错误接线的判断方法探究作者：梁应才来源：《科技创新与应用》2016年第35期摘要：三相三线有功电能表是电力计量重要设备，在整个电力系统电能计量中发挥着不可替代的作用，为了提高电能计量质量就必须完善三相三线有功电能表，控制错误接线问题的出现。
文章分析了三相三线有功电能表错接线识别判断法。
关键词：三相三线有功电能表；错误接线；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。
对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接线问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。
只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。
1 三相三线有功电能表三相三线有功电能表只有处于正常接线状态时，才能确保其正常运行，从而高效、精准地进行电能计量。
不同于普通的电能表，三相三线有功电能表的接线相对复杂，错接线的问题频繁出现，影响三相三线有功电能表计量功能的准确发挥，对此就要研究错误接线判断法，其中向量图法是一种高效的方法，是在借助大量计量仪器的前提下来测试、测量电能表中的电流与电压，再根据向量图法来判断有无错接线问题。
2 错接线的判断原理三相三线有功电能表，由于存在三种电压Ua，Ub，Uc，对应则会有大概6种接线方法，同时，由于电压互感器极性误接问题，则可能出现20多种错误接线。
类似因为电流Ia，Ib，Ic 会有六大接线方式，由于所连接的电流互感器则有四种错误接线，也会出现大概40多种错接线，由此看来错接线的种类较多，这对于错接线的判断会带来较大不良影响。
电能计量设备如果存在错接线问题，通常可以从以下方面入手来判断：测试电压，从中得出电压相序、PT极性等有无反接现象，测试电流分析CT极性有无反接现象。
三相三线有功电能表常见错误接线分析
三相三线有功电能表常见错误接线分析作者：张静来源：《中国高新技术企业》2016年第04期摘要：电能计量装置的计量准确与否直接关系到供用电双方的经济利益，影响电力企业电费的及时回收，因此预防和避免电能表故障及差错成为电能计量工作的重要内容。
文章通过分析电能表的电压、电流相量图，计算功率表达式及更正系数的方法，分析了典型的错误接线情况，并介绍了退补电量的计算方法，然后提出了错误接线的防范对策。
关键词：三相三线有功电能表;相量图;错误接线;电量追补;电能计量装置文献标识码：A中图分类号：TM933 文章编号：1009-2374（2016）04-0133-03 DOI：10.13535/ki.11-4406/n.2016.04.067电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。
在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。
单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。
三相三线有功电能表错误接线检测与分析技术
２０ ０ ６年第 ３ 期
河 南 电 力
５ ９
三相三线有功电能表错误接线检测与分析技术
李 富 萍
（ 作 供 电公 司 ， 南 焦 作 ４ ４０ ） 焦 河 ５ １０
摘 要： 主要 介绍 了 高压 电 能计 量 装 置 中三 相三 线 有 功 电能 表 的错 误 接 线检 测与 分析 技 术 、 误 接 线 造 成 的 经 济损 错
了三相 电压 、 电流 相序 。相位 表 法可 以直接 读 出 电
根 据 已 知 电压 相 序 测 相 位 。测 出 Ｕ曲１ Ｕ曲１ Ｉ； Ｉ；
Ｕｂ ； ｂ 的角度 。在 六角 图上顺 时针 画 出 Ｉ， ， ａ Ｕｃ Ｉ Ｉ Ｉ 根 ２
检 测 和分 析 手段 ， 过测量 、 析和 判 断 ， 时 纠正 通 分 及
错误 接 线 ， 电能计 量装置 在 系统运 行 中发 挥最 佳 使
效 能。
图 １ 三相 三线 联合 接 线 图
接 线 操作 。 察 电能 表 转 盘 转 动 快 慢 ， 断接 线 是 观 判
２ 选择检查和分析的方法
ｗｉｎ ａｄｔｅ ａｕｅ ｆ ｖ ｉｉｇ ｈ ｒｎ ｒ ｇｉ ｔｅ ｉ －ｒｓ ｅ ｅｔ ｃ ｌ ｎ ｒ ｒ ｇ， ｓ ｒｓ ｏｄ ｅ ｏ ｇｗｉｎ ｇ ｐｅｓ ｄｅ ｃ ｉａ ｅ ｅｇ ｉ ｎ ｈ ｍｅ ｏａ ｎ ｔ ｗ ｉ ｎ ｈ ｈｈ ｒ ｕ ｌ ｒ ｙ
下 ， 方 面极 易 损 坏 电 力设 备 ， 一 方 面 给 企 业 带 一 另 来一 定 的经济 损失 。所 以 ， 了减 少计量 差错 ， 证 为 保 电能 计 量 装 置 准确 、 可靠 、 安全 、 定运 行 ， 仅 需 稳 不
电 源
要 高 质 量 、 精 度 的计 量表 计 ， 需要 提 倡 科 学 的 高 更
三相三线电能计量装置错误接线判断分析
三相三线电能计量装置错误接线判断分析发表时间：2019-01-15T15:58:55.030Z 来源：《基层建设》2018年第34期作者：项国钢[导读] 摘要：电能计量装置错误接线不仅会导致现场运行设备产生计量误差，而且还会导致统计数据失真，从而对整个电力系统的正常运行产生不利影响。
广东电网有限责任公司阳江阳西供电局广东阳江 529500摘要：电能计量装置错误接线不仅会导致现场运行设备产生计量误差，而且还会导致统计数据失真，从而对整个电力系统的正常运行产生不利影响。
本文将会对三相三线电能计量装置错误接线的判断方法进行介绍，为具体工作开展提供参考。
关键词：三相三线电能计量装置；错误接线；判断方法；预防措施对于电力系统而言，为了确保电能计量装置计量数据的真实性、准确性，就需要保证电能表接线正确。
通常情况下，电能表本身计量误差仅有百分之几，但是如果计量回路的接线出现差错，将会导致计量误差增到百分之几百，不仅会诱发大量的用电量差错，而且还会影响用户及电力企业的经济效益。
因此，要对电能计量装置错误接线问题给予高度的重视，以确保电能表可以在正常的接线状态下对电能进行计量。
实际上，电能计量装置错误接线种类比较多，常见的有电压、电流互感器接反；电能表的电压元件、电流元件未接入对应相别的电压、电流；电压、电流回路断路等，这些都会对电能计量结果产生影响。
在电力系统和电力用户的电能计量装置中，三相三线高压计量装置得到了广泛的应用，因此对三相三线电能计量装置错误接线问题进行分析，并提出错误接线判断方法至关重要。
1.三相三线电能计量装置错误接线判断措施 1.1有功电能计量装置的计量通常情况下，不管电能表所接负载是感性还是容性，只要其可以正确接线，将会保证有功功率沿着同一个方向进行传输，并使计量表处于正转状态。
然而，电能表处于正转状态并非是判断电能计量装置接线正确的唯一标准。
当然，如果是电能表反转、不转或随着功率因数（cosφ）值的变化时而正转，时而反转，则该电能表可能存在错误接线问题。
三相三线制有功电能表接线错误分析
-配电-三相三线制有功电能表接线错误分析李宗孑L(云南红河技师学院,661600,云南红河)电能计量的准确性对计划用电、节约用电和成本核算起到决定性的作用。
电能表是统计 电量的重要工具，在安装使用过程中，接线错 误时有发生，造成计量故障，甚至造成很大的经济损失。
下面对几种典型错误接线引起的测量故障作一分析。
1三相三线制有功电能表的接线在中性点非直接接地的35 kV 及以下高压 供电系统中， 计量装置的接线方式绝大多数为三相三线制，广泛采用一只三相两元件电能表来测量电能。
三相三线制有功电能表的接线如图1所示，相应电压、电流相量图如图2所 示。
图 2 中，二％A-%B ，%CB 二％C-%B 。
图1三相三线制有功电能表的接线图2三相三线制有功电能表的电压、电流相量图第一个元件的电流线圈串接在A 相上,电压线圈跨接在A 、B 两相上。
第二个元件的 电流线圈串接在C 相上，电压线圈跨接在C 、B 两相上。
接线时，应把第一元件接成!% %AB ，第二元件接成!、%C BO此时，第一元件测得的功率：P 1 = %ab !a C OS( 30 ° +( 1 )第二元件测得的功率：卩2 二 %CB !C CCS( 30°-#) (2 )由于三相电路对称， 各线电压、 线电流的有效值相等，因此总功率：P = P 1 + ,2 二 %cos (30 + #) +%cos (30 - #)= uc$ [2cos(30°+ # ；(30°- # $os (30° +#) -(30° -#)]=2UC $ 曙cos #二槡槡 U !os #(3)可见，三相两元件的测量总功率为三相电路的功率。
将某个时间段电能表计量的数值乘以电流互感器的变比，再乘以电压互感器的变 比，即可得到该段时间电路消耗的电能。
2几种典型错误接线引起的测量故障分析221 故障 1接线时把第一元件接成 0c A 、 U CB ， 第二元件接成！、U >BO 此时的相应电压、电流相量图如图2所示。
三相三线有功电能表错误接线的判断方法
三相三线有功电能表错误接线的判断方法作者：崔璇来源：《中国高新科技·下半月》2017年第03期摘要：电能计量的准确性直接关系到供电企业和广大电力用户的经济利益。
文章主要从三相三线电能表接电中错误接线的原因及类型入手，分析了三相三线电能表中错误接线的判断原理及判断方法，并结合实例对相位表法的实际应用进行分析，以保障我国电网安全发展。
关键词：三相三线电能表；错误接线；相位表法文献标识码：A 中图分类号：TM933文章编号：2096-4137（2017）08-084-03 DOI：10.13535/ki.10-1507/n.2017.08.28用电量计算装置是目前我国电力企业对用户用电量进行结算时的重要认证，可以为电力企业、用电用户在收费和结算中提供保障，保障双方的利益都免受危害，故安装的电表是否正确直接影响着用电量计量是否精确。
为此，如何在安装过程中规避错误接线已成为当前供电企业需要考虑的重要问题。
同时，还要利用科学的技术手段对电能表错误接线的实际情况进行预测、判断，及时纠正计量表的错误接线，避免问题的进一步扩大。
1 三相三线电能表接电中错误接线的原因及类型作为供电计量和核算电费的重要组成要素，三相三线电能表接电对计算用电费用是非常重要的。
接线的正确性可以保证用户的使用电量不出现错误，但在现实生活中装表接电容易受到各种因素的影响，在安装过程中常常出现错误接线的现象。
而导致三相三线电能表接电接线过程中出现错误接线的主要原因在于：在安装过程中，工作人员未对工作仪器进行全面检查和验收；电表在运输过程中极易受到外力作用引发故障；对电表没有进行相应的调整；用户为了偷电私自进行跨越电表接线。
三相三线电能表接电中错误接线的类型主要有以下几种：没有正确接入零线或者接入的零线发生断裂；电表安装位置和电流传感器不符合，使电表出现快走、慢走或倒走的现象；电压线断裂；电流传感器与其他相的变比不一致。
2 三相三线电能表错误接线的判断原理确保相关电能计量工作开展的目的在于三相三线电能表需处于正常的接线状态，但由于电能表接线较为复杂，若工作人员专业性不强、操作能力较低，则出现错误接线的可能性极大，不利于相关电能计量工作的高效、顺利开展，故需对其错误接线的判断方法进行研究。
三相三线有功电能表错误接线的判断方法分析
三相三线有功电能表错误接线的判断方法分析当今电力工业发展速度迅猛，为了保证电力工业工作能够安全、可靠、准确的运行，我们必须依靠安装在电力生产场所的电能测量电压、电流和功率等参数的仪器仪表来保证。
三相三线有功电能表一般有着五根到七根接线，并不复杂的结构，往往在接线时候会误接和漏接，特别是配有电流电压传感器的时候，电能表的接线往往就会出现错乱现象，接错的情况下，有可能指针不动或者倒转，这种接错方式很容易发现，接线人员可以及时的发现，给予重接。
但是如果指针正常转动，粗心的接线人员很容易忽视，那个时候测量出来的数据偏差将会非常大，这也是计量不准的主要原因之一。
1 对于三相三线有功电能表的介绍交流的能表的正确接线是保证电能表的正常工作的基本条件，因此要准确的计量电能，不仅仅要对电能表本身的精确度进行调整，对于外在的接线也要注意，并且接线引起来的误差往往很大。
研究人员在测量的时候，如果对于数据的大小有所怀疑，首先要对电能表的接线进行检查。
相对于三相四线有功电能表而言三相三线有功电能表接线比较复杂，更加容易接错，并且不容易被判断出来，因此对于三相三线有功电能表的研究有一定的代表意义。
分析电能表的接线错误的方法有很多种，当前采用的典型方法为向量图法，所谓的向量图法就是利用计量仪器对于流经电能表的电流电压的研究，绘出相应的电流电压向量图，然后在结合电路中的负载情况判断三相电能表的接线对错。
如若有误，可以再表中找到相应改进的途径。
2 电能表错误接线判断方法造成哪几种后果1）电压回路的判断方法：首先确定PT及二次回路的运行状态是否正确，测量电压表的三个电压端间的电压高低正常是电能表的电压值应该在接近100伏特，如果一个电压值明显高于100伏特，那么就说明有一根线接错了，电压互感器的极性接反。
相关人员应该及时的把线路连接正确。
其次是确定相序的正确性，若是有相序表，可以应用相序表进行测量，相序表连接之后，同向是连接正确，异向应该检查电路是否有连接错误，如果没有想学表，那么也可以用电压表来代替，测量电能表的进线端和电压互感器的同名端电压，如果电压为零则为同向，不为零就是异向。
三相三线电能表电压回路错误接线判别方法探讨
三相三线电能表电压回路错误接线判别方法探讨摘要：三相三线电能表电压回路接线一旦发生错误，就会对电能表性能的发挥及准确性产生严重的影响，甚至导致事故的出现。
本文就三相三线电能表电压回路错误接线判别方法进行探讨。
关键字：三相三线；电压回路；判别方法1前言在供电行业中，10kV供电系统为中性点不接地系统，电能计量装置普遍采用三相三线接线方式。
由于该系统用户多且用电量大，若现场运行的电能表存在接线错误或电压电流回路存在故障都会使电能计量产生较大差错，因此加强对电能表现场校验和维护管理尤为重要[1]。
检查电能表接线的方法很多，如：六角图法、瓦秒法、力矩法、相位伏安法以及采用现场校验标准仪等。
在这些方法中，力矩法现场检查错接线所用工具简单、方便灵活，但要通过此种方法来具体分析电能表可能属于哪一种错误接线是非常困难的，有时甚至是不可能的。
为了使电能表现场检验人员能够快捷准确地对电能表的错误接线种类作出判断并及时予以纠正，我们采用了相位伏安法。
该方法具有安全可靠、测试准确、操作简捷、易学易会等特点，可广泛用于三相三线高压电能计量的接线检查，具有较好的实用价值。
2做好相关的准备工作全面做好准备工作与检查工作有助于及时发现并控制电能计量装置接线错误的情况，在准备阶段，用电检查人员需做好如下准备工作：①要准备好检查过程中所使用到的设备与工具，比如螺丝刀、扳手、试电笔、万用表、梯子等等，针对检查对象上月与本月的用电情况进行比较，分析是否存在异常，同时再将其与往年的用电情况再次比较，预判用户是否存在窃电情况，从而为后续的取证做充分准备。
在检查过程中，工作人员要戴好绝缘手套，确保保护器正常高效运行，并为可能进行的高空作业做好安全防护准备。
②要认真核实检查电能计量装置的户号、型号规格，对需要安装的位置周边磁场干扰情况进行分析，全方位检查电能表接线的固定程度，判断其是否倾斜，观察各个配置及安装的牢固性，通常以摸、听、看掌握运行情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相三线有功电能表错误接线的判断方法分析
当今电力工业发展速度迅猛，为了保证电力工业工作能够安全、可靠、准确的运行，我们必须依靠安装在电力生产场所的电能测量电压、电流和功率等参数的仪器仪表来保证。
三相三线有功电能表一般有着五根到七根接线，并不复杂的结构，往往在接线时候会误接和漏接，特别是配有电流电压传感器的时候，电能表的接线往往就会出现错乱现象，接错的情况下，有可能指针不动或者倒转，这种接错方式很容易发现，接线人员可以及时的发现，给予重接。
但是如果指针正常转动，粗心的接线人员很容易忽视，那个时候测量出来的数据偏差将会非常大，这也是计量不准的主要原因之一。
1 对于三相三线有功电能表的介绍
交流的能表的正确接线是保证电能表的正常工作的基本条件，因此要准确的计量电能，不仅仅要对电能表本身的精确度进行调整，对于外在的接线也要注意，并且接线引起来的误差往往很大。
研究人员在测量的时候，如果对于数据的大小有所怀疑，首先要对电能表的接线进行检查。
相对于三相四线有功电能表而言三相三线有功电能表接线比较复杂，更加容易接错，并且不容易被判断出来，因此对于三相三线有功电能表的研究有一定的代表意义。
分析电能表的接线错误的方法有很多种，当前采用的典型方法为向量图法，所谓的向量图法就是利用计量仪器对于流经电能表的电流电压的研究，绘出相应的电流电压向量图，然后在结合电路中的负载情况判断三相电能表的接线对错。
如若有误，可以再表中找到相应改进的途径。
2 电能表错误接线判断方法造成哪几种后果
1）电压回路的判断方法：首先确定PT及二次回路的运行状态是否正确，测量电压表的三个电压端间的电压高低正常是电能表的电压值应该在接近100伏特，如果一个电压值明显高于100伏特，那么就说明有一根线接错了，电压互感器的极性接反。
相关人员应该及时的
把线路连接正确。
其次是确定相序的正确性，若是有相序表，可以应用相序表进行测量，相序表连接之后，同向是连接正确，异向应该检查电路是否有连接错误，如果没有想学表，那么也可以用电压表来代替，测量电能表的进线端和电压互感器的同名端电压，如果电压为零则为同向，不为零就是异向。
再次就是直接的断线测量，也就是把电能表的中间线断开，然后再次测量电能，测量的结果应该是原先的一般，则电能表连接正确。
最后一种方法就是把电能表的两边的电压端互换，如果互换前连接正确，互换后电能表的表盘会停止运转。
2）电流回路的判断方法：一是用正常导线，将其一端接地，而另外一端接在三相三线有功电能表的电流的出线端，然后观察表盘指针的动态，如果电流回路连接正确无误，在导线的连接前后，电能表的表盘指针转速没有明显的波动。
如果连接有误，那么表盘指针会出现跳跃性变化，如果出现这种状况，应该及时的重新接线，保证电能表的正常运行。
二是将导线的一段接在电能表的电流出线端，另外一段接触电能表二元件电流进线段，然后根据COS值与0.5的大小来判断，当COS0.5的时候，接触电能表的任意一个元件的电流进线端，表盘指针的转速都会变慢。
当COS=0.5时接触电能表的第一个电能元件时候电能表的运转应该没有变化，接触第二个元件的时候，电能表表盘指针停止运转。
当COS0.5时，接触电能表的第一个元件电流进线端的时候电能表的转速应该加快，而接触电能表的第二个电流进线端指针反转。
三是用电流表测量电流互感器公用线路的电流大小，如果电流的大小是额定电流的一定倍数，则说明有一个线圈的极性接反，应该立刻解决相应的问题。
3）注意的问题：如果三相电压比两相电压的峰值要高，其输电的原理也存在着严重差异，对于三相三线有功电能表应用的时候，应该对于操作人员进行培训，相应的学员应该多做出一些学习交流，增加对于电能表的基本原理的理解，学会用科学的方法进行分析。
在三相三线有功电能表的测量时候，有很多的安全隐患，在对于线路检查的时候，首先应该保护检测人员自身的安全，防止电能表带来的没有
必要的伤害。
判断电能表的接线是否正确，它只是一种对于电能表的一种技术，学习技术的关键在于运用到实践中，让更多的人学会这种方法，有效的避免电能表测量带来的误差。
3 电能表错误接线的相关注意事项
三相三线有功电能表对于四线的电能表更加复杂，容易出现错误。
前文已经提出相应的监测方法，但是错误被检查出来后，就必须及时的进行纠正，由于三相三线有功电能表的复杂性，再次连接线路的时候依旧应该谨慎对待，因为连接的错误依旧会出现，在试验中出现一点错误也许没有什么危险，但是在实际的电力测量中，一个小的误差，也许就会引起大的事故，对于测量人员人身造成伤害。
4 结束语
本文对于三相三线有功电能表的接线错误进行论述。
电力行业发展迅速的现今，我们对于监测的准确性要求逐渐的变高，那么电能表接线这些可以避免的错误，应该投入更大的注意力。
对于电力检测人员的要求加大，应该对这些专门人员定期的建议培训，让相关人员能够熟练的应用电能表，并且准确测量出相应数据。
