高压电动机保护整定参考
(整理)高低压电动机保护定值整定
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
高压电动机综合保护整定原则
电动机综合保护整定原则1、差动电流速断保护按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定一般取：I dz=KI e/n式中：I dz：差电流速断的动作电流I e：电动机的额定电流K：一般取8~102、纵差保护1）纵差保护最小动作电流的整定最小动作电流应大于电动机启动过程中时的不平衡电流I dz.min=K KΔmI e/n式中：I e：电动机的额定电流n：电流互感器的变比K K：可靠系数，取3~4Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.1在工程实用整定计算中可选取I dz.min=（0.3~0.6）I e/n。
2）比率制动系数K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数K =K K K fzq K tx K c式中：K tx：电流互感器的同型系数，K tx=0.5K K：可靠系数，取2~3K c：电流互感器的比误差，取0.1K fzq：非周期分量系数，取1.5~2.0计算值K max=0.3，但考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.3~0.63、电流速断保护整定原则：躲过电动机启动时的产生的最大电流，但在正常运行中又要有足够的灵敏度；1）Izd = K K.IstartK为可靠系数,一般地Kk=1.3Istart为电动机启动的最大电流，该电流值可以通过启动电机时记录保护中记录的最大电流取得；或根据动机标称启动电流得到；2）若Istart不好确定时，可根据下面推荐进行计算Istart；单鼠笼: Istart=(6~7)Ie双鼠笼: Istart=(4~5)Ie绕线式: Istart=(3~4)IeIdz=K*Izd 电动机启动过程中K=1，启动结束后K=0.5；即当电动机启动完成后速断定值自动降低为原定值的50％。
可有效地防止启动过程中因启动电流过大引起的误动，同时还能保证正常运行中保护有较高的灵敏性。
高压电动机保护整定参考
一、电动给水泵组保护1．主要技术参数：额定容量：5400KW CT配置： 1000/5额定电压：6KV 额定电流I s：启动电流：6I n2．开关类型：真空断路器保护配置：HN2001 HN20413．HN2041定值整定：3．1电动机二次额定电流I e计算：I e=I n/n r=(1000/5)=(A)启动时间：8S3．2分相最小动作电流I seta、I setc:1）最小动作电流整定，保证最大负荷下不误动。
按标准继电保护用的电流互感器在额定电流下10P级的比值误差为 +3℅，即最大误差为6℅。
I dz = K k. 6℅I s/n lh =2××=取I seta= I setc=3．3制动系数K Z.的整定原则：保护动作应避越外部最大短路电流的不平蘅电流，K k应等于其比率制动曲线的斜率I dzmax/I resmax即K z = I dzmax/I resmax= （K k K fzq K st F j I kmax）/I kmax= ╳2╳╳=3．4差动保护时间：t dz=0 s3．5拐点制动电流I res =(额定电流作为拐点)4．HN2001定值整定：配置：速断保护，定时限过电流I段保护，正序电流定时限保护，负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）.4．1电动机二次额定电流I e计算：I e=I n/n r=(1000/5)=(A)4．2速断保护I>>计算：启动时速断保护定值:按躲过电动机启动电流整定，可靠系数取。
启动电流6 I e根据设计院图纸。
I qd=6 I e=6×=(A)I dz =K k×I qd=×=灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2) I dz=16520/4680>2.运行时速断保护定值：I dz= K k×3Ie=×3×= A保护动作时间:t取0秒.4．3定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×=运行状态下，过电流保护整定:：I r=×= 动作时间: t取4．4定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×=运行状态下，过电流保护整定:：I r=×= 动作时间: t取4．5正序定时限保护定值计算：正序电流定时限过流保护整定:启动状态下：I dz =K k×I qd=×=一次动作电流I dz计算:I dz=×200=4680(A)灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2) I dz=16520/4680>2.运行状态下：I r=×=保护动作时间:t取秒.4．6负序电流定时限过流保护:负序电流定时限过流保护整定:启动状态下：I r=K k. I qd/n lh=×=运行状态下：I r= K k I e/n lh=×=保护动作时间: t取秒.4．7零序定时限过电流保护:根据限制6KV系统接地电流要求取接地一次动作电流10A。

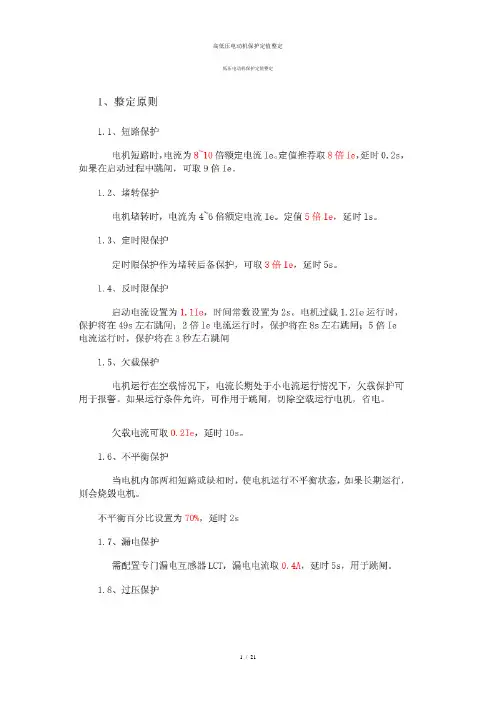

高低压电动机保护定值整定
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
高低压电动机保护定值整定
低压电动机保护定值整定电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg计算。
按躲过电动机最大起动电流计算，即：Isdg=Krel×Kst×InIn=Ie/n TA式中 Krel——可靠系数1.5；Kst——电动机起动电流倍数（在6-8之间）；In——电动机二次额定电流；Ie——电动机一次额定电流；n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：Isdd=Krel×Kfb×In=7.8In式中 Krel——可靠系数1.3；Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。
保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s.二、单相接地零序过电流保护（低压电动机）1.一次动作电流计算。
有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。
根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中 I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。
当电动机容量较大时可取：I0dz=(0.05-0.075)Ie当电动机容量较小时可取：I0dz=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。
根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
6KV定值整定
6KV电动机整定1、速断保护（1）动作电流高定值I op.h，按躲过电动机最大起动电流计算，即I op.h=K rel K st I mnI mn=I MN/n TA式中K rel----可靠系数取1.5K st----电动机起动电流倍数（在6~8之间）I mn----电动机额定电流二次值I MN----电动机一次额定电流n TA----电流互感器变比K st一般取7（2）动作电流低定值I op.l计算a、按躲过电动机自起动电流计算。
电动机自起动电流系指厂用电切换或母线出口短路切除后，厂用店电压恢复过程中电动机的电流：I op.l= K rel Ka st I mn式中K rel----可靠系数取1.3K st----电动机自起动电流倍数，一般取5b、按躲过区外出口短路时电动机最大反馈电流计算。
厂用母线出口三相短路时，根据以外实测，电动机反馈电流的暂态值为5.8~6.9，考虑保护固有动作时间为0.04~0.06s，取K fb=6，即I op.l= K rel K fb I mn式中K rel----可靠系数取1.3K fb----区外出口短路时最大反馈电流倍数，取K fb=62、负序过电流保护（1）负序动作电流计算。
正常运行时电动机负荷电流接近I MN时，取I2。
op.set=0.6I mn;电动机正常负荷电流小时，取I2。
op.set=0.4I mn（2）动作时间常数整定值T2。
op.set计算。
T2。
op.set=（I2/I2。
op.set-1）t op.max+Δt式中T2。
op.set----负序过电流保护动作时间常数定值（S）I2-----高压线路非全相运行或不对称短路时电动机最大负序电流（A）t op.max-----高压线路非全相运行或不对称短路后备保护最长动作时间（S）Δt------时间级差，取0.5s一般T2。
op.set=2~3s3、单相接地零序过电流保护（1）一次动作电流整定值3I0.op.set计算按躲过电动机起动时零序不平衡电流计算。
10kv系统继电保护整定计算与配合实例
10kV系统继电保护整定计算与配合实例系统情况：两路10kV电源进线，一用一备，负荷出线6路，4台630kW电动机，2台630kVA变压器，所以采用单母线分段，两段负荷分布完全一样，右边部分没画出，右边变压器与一台电动机为备用。
有关数据：最大运行方式下10kV母线三相短路电流为I31=5000A，最小运行方式下10kV母线三相短路电流为I32=4000A，变压器低压母线三相短路反应到高压侧Id为467A。
一、电动机保护整定计算选用GL型继电器做电动机过负荷与速断保护1、过负荷保护Idzj=Kjx*Kk*Ied/(Kf*Ki)=4.03A 取4A 选GL12/5型动作时限的确定：根据计算，2倍动作电流动作时间为,查曲线10倍动作时间为10S2、电流速断保护Idzj=Kjx*Kk*Kq*Ied/Ki=24A 瞬动倍数为24/4=6倍3、灵敏度校验由于电机配出电缆较短，50米以内，这里用10kV母线最小三相短路电流代替电机端子三相短路电流.Km=(24X15)=>2二、变压器保护整定计算1、过电流保护Idzj=Kjx*Kk*Kgh*Ie/(Kf*Ki)=8.4A 取9A 选GL11/10型动作时限取灵敏度为Km=(20X9)=>2、电流速断保护Idzj=Kjx*Kk*Id/Ki=20=35A 35/9=,取4倍灵敏度为Km=(180X4)=>23、单相接地保护三、母联断路器保护整定计算采用GL型继电器，取消瞬时保护，过电流保护按躲过任一母线的最大负荷电流整定。
Idzj=Kjx*Kk*Ifh/(Kh*Ki)=*30)=6.2A 取7A与下级过流保护(电动机)配合：电机速断一次动作电流360A，动作时间10S，则母联过流与此配合，360/210=倍,动作时间为(电机瞬动6倍时限)+=,在GL12型曲线查得为5S曲线(10倍)。
所以选择GL12/10型继电器。
灵敏度校验:Km1=(7X30)=>1.5 Km2=(7X30)=>四、电源进线断路器的保护整定计算如果采用反时限，瞬动部分无法配合，所以选用定时限。
三期高压电动机保护定值计算
高压电动机保护整定方案整定计算说明：1、电动机起动电流按实测值，如无则暂按6倍额定电流计算；2、起动时间按一般轻载起动电动机取6s ；循环泵、电动给水泵、吸风机、送风机按6s ；一次风机、密封风机等按15s ；3、F-C 回路中接触器最大分断电流为4kA ；4、在电动机起动试验时，应实测电动机起动电流及起动时间，并根据实测值对保护定值进行重新调整；5、有关参数均按设计资料，如现场设备与设计不一致，则应按实际参数对保护定值进行修改1、电动给水泵保护1、参数及容量（1）电动机铭牌参数P e =3400kWI e =374A 保护CT 变比=600/5零序CT 变比＝100/5（2）电动机额定二次电流计算3.1(A)5/600374==e I 取为3A（3）电动机额定启动电流计算18.7(A)5/6007436qde =⨯=⨯=TAeqd n I K I 取为19A（4）电动机启动时间整定值计算。
为保证电动机可靠启动，取 式中max .st t —电动机正常最长启动时间(s)。
电动机启动时间整定值取为t qd =10s 。
（5）电动机允许堵转时间整定值取为t yd =10s 。
2、电动机差动保护定值计算（1）差动速断电流计算。
按躲过电动机起动时最大不平衡电流计算，根据经验取I sd ＝(4~5)I e （大型发电机继电保护整定计算与运行技术第二版494页）)(153.05A I cdsd =⨯=取为15A（2）最小动作电流I set 计算。
按经验公式I set =（0.3～0.4）I eI set =0.4I e =0.4×3=1.2A（3）比率制动系数K 计算。
按经验公式K=（0.4～0.5）取K=0.5（4）差动保护动作时间整定。
由于加装纵差动保护的电动机都用断路器切除短路电流，所以动作时间为固有动作时间，取t dz =0s ，保护投跳闸。
3、电动机综合保护定值计算 3.1、电流速断保护定值计算（1）高定值动作电流计算。
35kV及110kV变压器保护整定
35kV及110kV变压器保护1. 计算依据DL/T 1502-2016《厂用电继电保护整定计算导则》DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2. 变压器保护配置1）差动保护2）高压侧后备保护3）中压侧后备保护4）低压侧后备保护5）高压侧接地保护6）高压侧间隙保护，包括间隙零序过流保护、零序过压保护7）非电量保护注1：35kV变压器参考执行。
3. 差动保护变压器装设纵差保护作为内部故障的主保护，主要反映变压器绕组内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障。
1）差动速断定值：按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。
推荐值如下：6300kV A及以下变压器：7~12e I；6300~31500kV A变压器：4.5~7e I；40000~120000kV A 变压器：3~6e I；120000kV A及以上变压器：2~5e I。
2）差动速断保护灵敏度校验原则：按正常运行方式下保护安装处电源侧两相金属性短路进行校验，要求。
3）变压器比率制动差动启动定值：按躲过变压器正常运行时的最大差动不平衡电流整定。
一般取0.3~0.6Ie，建议0.5Ie。
对于特殊变压器，如电炉变等，可适当提高启动电流值，取0.6~0.8Ie。
4）比率制动灵敏度校验原则：按最小运行方式下差动保护动作区内变压器引出线上两相金属性短路校验，要求。
差动保护出口方式：跳开变压器各侧断路器。
4. 高压侧后备过流I段保护对于仅配置差动保护作为主保护的变压器，需增加速断段，包括：所有35kV主变、乙烯110kV主变。
4.1. 过流I段定值整定原则1：按躲过变压器低压侧出口三相短路时流过保护的最大短路电流整定。
式中：：可靠系数，建议取1.3；：变压器低压侧出口三相最大短路电流，折算到高压侧的一次电流。
整定原则2：按躲过变压器可能产生的最大励磁涌流整定。
式中：K：涌流倍数，参见差动保护部分涌流推荐值。
高压柜继电保护定值
高压柜继电保护定值
一、电动机保护
1、绕线式（带水电阻）：
过流设定为额定电流的1.2倍，时间设定为35S（具体根据电机的启动时间定，躲过电机的启动时间）；
速断设定为额定电流的5倍，时间设定为0S
2、鼠笼式：
过流设定为额定电流的1.2倍，时间设定为20S（具体根据电机的启动时间定，躲过电机的启动时间）；
速断设定为额定电流的9倍，时间设定为0S
二、变压器保护
过流设定为额定电流的1.5倍，时间设定为1S
过负荷设定为额定电流的1.2倍，时间设定为15S
速断设定为额定电流的5倍，时间设定为0S
三、进线柜保护
1、本级：
过流设定：级下的变压器按负荷计算电流，电机计算正常运行电流，相加后并加最后一台电机的启动电流，以躲过最大电流定，时间设定为0.9S
速断设定为额定电流的4倍，时间设定为0S
2、上一级：
1
过流设定为下一级设定值的1.1倍，时间设定为1.5S
速断设定为额定电流的6倍，时间设定为0S
四、所有速断保护时间全部为0S
五、目前中压变频器高压柜的定值是按电动机整定，改为按中压变频变压器整定
六、目前低电压保护部分投入、部分未投入，电机、变压器全部投入低电压保护，整定值为70V
七、考虑到线路、变压器、电机等三相电流不平衡的影响，前期频繁出现零序误动作现象，零序不投入跳停，作为报警。
2。
高压电动机的保护
：高压电动机的保护一、概述高压电动机在运行中可能出现各种短路故障和不正常工作状态，为防止故障扩大，保证电动机的安全运行因此应装设相应保护装置。
保护装置的设置：根据GB50062—1992规定1、对电压为3kV 级以上，容量2000kW 以下的高压电动机相间短路，应装设电流速断保护；2、对容量2000kW 以上的高压电动机应装设差动保护；3、对容易发生过负荷的电动机应装设过负荷保护；4、对不重要的电动机或不允许自启动的电动机，应装设低电压保护；5、高压电动机单相接地电流大于5A 时，应装设有选择性的单相接地保护。
二、保护整定计算1、高压电动机过负荷保护按躲开高压电动机的额定电流整定，即继电器动作电流： I OP 。
r =K rel K CON I N 。
M re TA式中：K rel K re 分别为可靠系数与返回系数，当动作于信号时：K rel =1.05～1.1；当动作于跳闸时，K rel =1.2～1.25，I N 。
M 为电动机额定电流。
时限整定应大于电动机带负荷的启动时间，一般可取10～15s 。
2、高压电动机瞬时速断保护按躲开高压电动机的启动电流整定，即继电器动作电流： I OP 。
r =K rel K CON （K st I N 。
M ）= K rel K CON I st 。
max ） （2-1） k TA k TA对于同步电动机，除应躲过启动电流I st 。
max 外，还应躲过外部短路时同步电动机输出的三相短路电流I //（3）K 。
max ，即I //（3）K 。
max =（1.05 +0.95sin ψN ）I N 。
M （2-2）X //*.M式中：X //*.M 、ψN 同步电动机的次暂态电抗和额定功率因素角。
（1） 当I //（3）K 。
max 〈I st 。
max 时，继电器动作电流按式（2-1）计算。
（2） 当I //（3）K 。
max 〉I st 。
max 时，继电器动作电流按将式（2-1）中I st 。
高压电动机综合保护整定原则
高压电动机综合保护整定原则我公司高压电动机数量多，且功率较大，运行之初，因综保装置整定不合理跳停频繁，误动多次，有的电机已出现问题但保护还未启动，使故障扩大，水泥生产无法正常，所以我查阅了很多资料，还有根据多年的经验，总结出高压电动机的整定原则，经过按照以下原则重新整定后，我公司高压电动机跳停次数大大降低,电动机也得到了可靠的保护。
1.差动电流速断保护：按躲过电动机空载投入时最大暂态电流引起的不平衡电流量大部分以及短路时的不平衡电流整定一般取：Idz=KIe/n式中： Idz：差动电流速断的动作电流Ie：电动机的额定电流K：一般取6—122.纵差保护：1）纵差保护最小动作电流的整定，最小动作电流应大于电动机启动过程中时的不平衡电流Idzmin=Kk△mIe/n式中：Ie：电动机额定电流;n: 电流互感器器的变比Kk：可靠系数，取3~4△m：由于电流互感器变比未完全匹配产生的误差，一般取0.1在工程实用整定计算中可选取Idzmin=（0.3~0.6）Ie/n。
2）比率制动系数K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数K= Kk Kfzq Ktx Ke式中：Ktx:电流互感器的同型系数，Ktx=0.5Kk：可靠系数，取2~3Ke：电流互感器的比误差，取0.1Kfzq：非周期分量系数，取1.5~2.0计算值Kmax=0.3,但是考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.5~1.03.相电流速断保护：）速断动作电流高值IsdgIsdg= Kk/Ist式中：Ist：电动机启动电流（A）Kk：可靠系数，可取Kk=1.32）速断电流低值IsddIsdd可取0.7~0.8 Isdg一般取0.7 Isdg3）速断动作时间tsd当电动机回路用真空开关或少油开关做出口时，取Tsd=0.06s,当电动机回路用FC做出口时，应适当以保证熔丝熔断早于速断时间。
电动机启动时间Tsd按电动机的实际启动时间并留有一定裕度整定，可取Tsd=1.2s 倍实际启动时间。
高压综保保护功能及定值说明
电动机起动检测：检测电动机机端的最大相电流，当最大相电流从没有电流流变为有电流，（大于0.1 Ie）认为电动机起动开始，电动机正常起动时电流很快增大到1.12 Ie以上，当电流降到1.12 Ie时则认为起动结束。
当电流很快增大到1.12 Ie以上后，电流一直降不下来，但电流值又小于起动速断定值（速断1段），装置认为电机一直处于起动状态，则“起动后速断定值（速断2段）”尚不起作用（既无论电流是否大于速断2段），在这种情况下装置的“起动超时保护功能”（设定的电动机起动时间）就发挥了作用。
如电动机采用降压起动方式或者其它如汽轮机带动方式起动时，如果机端最大相电流一直小于1.12Ie，则装置在设定的起动时间结束后认为电动机起动结束。
电流速断保护：作为中小型电动机定子绕组及其供电电缆相间故障的保护。
电流速断保护定值在电动机起动过程中与正常运行时分别整定，起动过程按速断高值，结束后为速断低值。
高值按躲开正常起动时的最大起动电流（应取实测值，如无实测值，可取系数7）并乘以1.5的可靠系数来整定（既10.5Ie）；低值应考虑当供电电源短时中断或区外严重故障切除后母线电压恢复时，电动机处于自起动状态，但装置又不进行起动的识别功能，这时的起动电流比静态起动时要小（电机转子依靠惯性仍在转动）但要比额定电流大几倍的情况，故一般低值取5 Ie，（？此外，还应该躲过供电母线三相短路故障时电动机的反馈电流，反馈电流可取起动电路的89％）速断保护动作时限：当采用真空断路器或少油断路器控制时，动作时限为0S，保护以断路器的固有动作时间出口。
当采用熔断器――高压接触器控制时，其时限应与熔断器熔断时间配合，当故障电流大于高压接触器允许的切断电流（一般为3800A）时，熔断器应该在保护动作前熔断。
反时限过流保护：电动机起动完成后的保护，作为速断低值（5 Ie以下）或其他保护的后备保护。
2Ie≤I＜5Ie 时限：5S堵转保护：电动机起动结束后投入，起动过程中发生的堵转由起动超时保护功能保护动作。
期高压电动机保护定值计算
高压电动机保护整定方案整定计算说明：1、电动机起动电流按实测值，如无则暂按6倍额定电流计算；2、起动时间按一般轻载起动电动机取6s ；循环泵、电动给水泵、吸风机、送风机按6s ；一次风机、密封风机等按15s ；3、F-C 回路中接触器最大分断电流为4kA ；4、在电动机起动试验时，应实测电动机起动电流及起动时间，并根据实测值对保护定值进行重新调整；5、有关参数均按设计资料，如现场设备与设计不一致，则应按实际参数对保护定值进行修改1、电动给水泵保护1、参数及容量（1）电动机铭牌参数P e =3400kWI e =374A 保护CT 变比=600/5零序CT 变比＝100/5（2）电动机额定二次电流计算3.1(A)5/600374==e I 取为3A（3）电动机额定启动电流计算18.7(A)5/6007436qde =⨯=⨯=TAeqd n I K I 取为19A（4）电动机启动时间整定值计算。
为保证电动机可靠启动，取 式中max .st t —电动机正常最长启动时间(s)。
电动机启动时间整定值取为t qd =10s 。
（5）电动机允许堵转时间整定值取为t yd =10s 。
2、电动机差动保护定值计算（1）差动速断电流计算。
按躲过电动机起动时最大不平衡电流计算，根据经验取I sd ＝(4~5)I e （大型发电机继电保护整定计算与运行技术第二版494页）)(153.05A I cdsd =⨯=取为15A（2）最小动作电流I set 计算。
按经验公式I set =（0.3～0.4）I eI set =0.4I e =0.4×3=1.2A（3）比率制动系数K 计算。
按经验公式K=（0.4～0.5）取K=0.5（4）差动保护动作时间整定。
由于加装纵差动保护的电动机都用断路器切除短路电流，所以动作时间为固有动作时间，取t dz =0s ，保护投跳闸。
3、电动机综合保护定值计算 3.1、电流速断保护定值计算（1）高定值动作电流计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电动给水泵组保护1．主要技术参数：额定容量：5400KW CT配置：1000/5 LXZ1-0.5额定电压：6KV 额定电流I s：649.5A 启动电流：6I n 2．开关类型：真空断路器保护配置：HN2001 HN20413．HN2041定值整定：3．1电动机二次额定电流I e计算：I e=I n/n r=649.5/(1000/5)=3.25(A)启动时间：8S3．2分相最小动作电流I seta、I setc:1）最小动作电流整定，保证最大负荷下不误动。
按标准继电保护用的电流互感器在额定电流下10P级的比值误差为+3℅，即最大误差为6℅。
I dz= K k. 6℅I s/n lh =2×0.06×3.25=0.39取I seta= I setc=0.39A3．3制动系数K Z.的整定原则：保护动作应避越外部最大短路电流的不平蘅电流，K k应等于其比率制动曲线的斜率I dzmax/I resmax即K z = I dzmax/I resmax= （K k K fzq K st F j I kmax）/I kmax= 1.5╳2╳0.5╳0.1=0.153．4差动保护时间：t dz=0 s3．5拐点制动电流I res =3.25A(额定电流作为拐点)4．HN2001定值整定：配置：速断保护，定时限过电流I段保护，正序电流定时限保护，负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）.4．1电动机二次额定电流I e计算：I e=I n/n r=649.5/(1000/5)=3.25(A)4．2速断保护I>>计算：启动时速断保护定值:按躲过电动机启动电流整定，可靠系数取1.2。
启动电流6 I e根据设计院图纸。
I qd=6 I e=6×3.25=19.5(A)I dz =K k×I qd=1.2×19.5=23.4A灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2)d.min/ I dz=16520/4680>2.运行时速断保护定值：I dz= K k×3Ie=1.1×3×3.25=10.7 A保护动作时间:t取0秒.4．3定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×3.25A= 6.5A运行状态下，过电流保护整定:：I r=1.2×3.25=3.9A 动作时间: t取1.5S4．4定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×3.25A= 6.5A运行状态下，过电流保护整定:：I r=1.2×3.25=3.9A 动作时间: t取1.5S4．5正序定时限保护定值计算：正序电流定时限过流保护整定:启动状态下：I dz =K k×I qd=1.2×19.5=23.4A一次动作电流I dz计算:I dz=23.4×200=4680(A)灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2)d.min/ I dz=16520/4680>2.运行状态下：I r=1.2×3.25=3.9A保护动作时间:t取0.2秒.4．6负序电流定时限过流保护:负序电流定时限过流保护整定:启动状态下：I r=K k. I qd/n lh=0.4×19.5=7.8A运行状态下：I r= K k I e/n lh=0.4×3.25=1.3A保护动作时间: t取0.3秒.4．7零序定时限过电流保护:根据限制6KV系统接地电流要求取接地一次动作电流10A。
I dz0= 0.2A保护动作时间: t取0.5秒.4．8过载反时限保护:过载保护作为电动机堵转和长时间过载的保护.启动状态下：I zqg2=τ*I zg2/T(I eq2-1.052)I eq2=(I12+6I22)/ I zqg2I1取启动时正序电流折算到二次值：19.5AI2取启动时负序电流折算到二次值：7.8Aτ值取：500T值取：8SI zg取运行时过载保护定值3.25 AI zg＝8.79A取I zg值为8.8A运行状态下：过载保护电流整定值:I zg= I e/n lh=3.25 A反时限曲线号τ取值计算：按1.2倍整定电流动作时间8计算τ＝t（I eq2-1.052）=480(1.22-1.052)=472反时限曲线号τ取值5004．9低电压保护:低电压保护整定: U dz = 29V（相电压）低电压保护动作时间: t uz 取定时限9秒.二、钢球磨煤机电动机保护1．主要技术参数：额定容量：1120KW CT配置：200/5 LXZ1-0.5额定电压：6KV 额定电流：134.7A 启动电流：6 I e2．开关类型：真空断路器保护配置：HN20013．HN2001定值整定：配置：速断保护，定时限过电流保护，正序电流定时限保护，负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）.3．1电动机二次额定电流I e计算：I e=I n/n r=134.7/(200/5)=3.37(A)启动时间：10S3．2速断保护I>>计算：启动时速断保护定值:按躲过电动机启动电流整定，可靠系数取1.2。
启动电流6 I e根据设计院图纸。
