发电机冷却系统
发动机冷却系统的功用及类型
发动机冷却系统的功用及类型引言：发动机冷却系统是现代车辆中必不可少的一个重要部件。
它的主要功能是保持发动机工作温度在适宜范围内，防止发动机过热损坏。
本文将介绍发动机冷却系统的功用及不同类型。
一、发动机冷却系统的功用发动机冷却系统的主要功用是通过散热，将发动机产生的大量热量迅速散发，以保持发动机工作温度在适宜范围内。
如果发动机温度过高，会导致机油粘度下降，润滑性能下降，甚至造成机油失效，引起发动机磨损和损坏。
因此，发动机冷却系统的正常运作对于发动机的性能和寿命至关重要。
二、发动机冷却系统的类型发动机冷却系统根据冷却介质的不同可以分为水冷式和气冷式两种类型。
1. 水冷式发动机冷却系统：水冷式发动机冷却系统是目前大多数汽车所采用的一种冷却方式。
它通过水泵将冷却液（一般是水和防冻液的混合物）从水箱中抽出，经过发动机水道冷却，然后再通过散热器放出热量。
水冷式冷却系统具有散热效率高、温度控制稳定等优点，适用于各种工况下的发动机。
2. 气冷式发动机冷却系统：气冷式发动机冷却系统是早期汽车所采用的一种冷却方式，现在主要用于摩托车和一些特殊用途的发动机。
它通过风扇或风道将空气引入并经过发动机外壳进行散热。
相比水冷式冷却系统，气冷式冷却系统结构简单，无需水泵和散热器等附件，但散热效率较低，只适用于低功率发动机或工作条件较为特殊的场合。
3. 水气混合式发动机冷却系统：水气混合式发动机冷却系统是一种结合了水冷式和气冷式的冷却方式。
它在发动机的关键部位采用水冷式冷却，而在其他部位采用气冷式冷却。
水气混合式发动机冷却系统可以兼顾散热效率和结构简单性，适用于一些特殊的工作条件。
结论：发动机冷却系统的功用是保持发动机工作温度在适宜范围内，防止过热损坏。
根据冷却介质的不同，发动机冷却系统可以分为水冷式、气冷式和水气混合式三种类型。
每种类型都有其适用的场合和特点。
在选择发动机冷却系统时，需要考虑到发动机功率、工作条件以及生产成本等因素，以确保发动机冷却系统的效果和可靠性。
发动机冷却系统的功能及类型

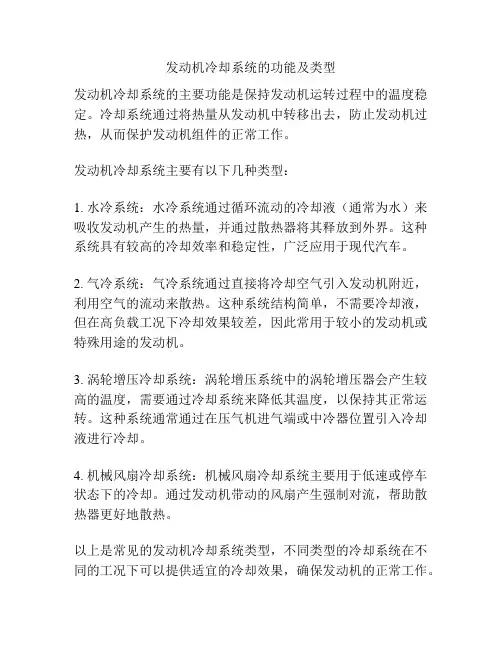

发动机冷却系统的功能及类型
发动机冷却系统的主要功能是保持发动机运转过程中的温度稳定。
冷却系统通过将热量从发动机中转移出去，防止发动机过热，从而保护发动机组件的正常工作。
发动机冷却系统主要有以下几种类型：
1. 水冷系统：水冷系统通过循环流动的冷却液（通常为水）来吸收发动机产生的热量，并通过散热器将其释放到外界。
这种系统具有较高的冷却效率和稳定性，广泛应用于现代汽车。
2. 气冷系统：气冷系统通过直接将冷却空气引入发动机附近，利用空气的流动来散热。
这种系统结构简单，不需要冷却液，但在高负载工况下冷却效果较差，因此常用于较小的发动机或特殊用途的发动机。
3. 涡轮增压冷却系统：涡轮增压系统中的涡轮增压器会产生较高的温度，需要通过冷却系统来降低其温度，以保持其正常运转。
这种系统通常通过在压气机进气端或中冷器位置引入冷却液进行冷却。
4. 机械风扇冷却系统：机械风扇冷却系统主要用于低速或停车状态下的冷却。
通过发动机带动的风扇产生强制对流，帮助散热器更好地散热。
以上是常见的发动机冷却系统类型，不同类型的冷却系统在不同的工况下可以提供适宜的冷却效果，确保发动机的正常工作。
发动机冷却系统
A、圆管 B、扁圆管 C、矩形管 D、三角形管
谢谢大家
2、燃油雾化不良，还会使已雾化了的燃油顺气缸壁流入曲轴 箱，这样不仅会增加燃料消耗，而且进入曲轴箱的燃料还会稀 释润滑油，使润滑性能下降，同时还会加大冷态摩擦产生的噪 声;
3、冷却系统水温太低使发动机零件的磨损增加。
汽车发动机常见的冷却方式有两种，即水冷却和风 冷却，水冷系统又分为强制循环式水冷系统和自然循环 式水冷系统。自然循环式水冷系统仅利用冷却液的自然 对流实现循环，强制循环式水冷系统是利用水泵强制地 使冷却液在冷却系中进行循环流动。强制循环式水冷系 统冷却可靠，大多数汽车发动机采用强制循环式水冷系 统。
发动机冷却系统介绍
一 、发动机冷却系统概述
发动机工作时，可燃混合气在气缸内燃烧，其工作温度高达2000°C，瞬 时温度可达3000°C左右，即使在怠速或中等转速下，燃烧室的平均温度也在 1000°C以上
冷却系的主要功用使发动机启动后能迅速升温，短时间内达到正常的工 作温度；正常工作后，通过水套内冷却液的循环，把受热零件吸收的部分热 量及时散发出去，保证发动机在各种工况下都能在最适宜的温度（80度~90 度）之间工作。
水冷系统的组成及工作原理示意图
水冷系统的组成
水冷系统主要由散热器、散热器盖、冷却液补偿装 置、水泵、发动机水套、分水管、冷却强度调节装置、 监控装置及冷却介质等组成。
冷却水在冷却系内的循环流动路线有两 条，一条为大循环，另一条为小循环。
所谓大循环是水温高时 （高于80度），水经过散 热器而进行的循环流动；
散热器盖工作演示
三、膨胀水箱
作用：密封冷却系统，减少了冷却液的散失，使冷却系统内水、气分离， 保持压力稳定。避免空气不断进入，给冷却系统内部造成氧化、穴蚀。
冷却系统
3.补偿水桶
作用：当冷却液受热膨胀时，部分冷却液流入补偿容器；而 当冷却液降温时，部分冷却液又被吸回散热器，可使冷却液 不会溢失。当水冷系中有空气泡或蒸气泡时，都会使冷却液 降低传热效果，尤其当水冷系中有空气时，还会增加金属的 腐蚀，所以补偿水桶的另一个作用是可以消除水冷系中的所 有气泡。
Байду номын сангаас
4.冷却风扇
2）大循环
冷却液大循环路线图
1—旁通软管； 2—汽缸盖水套； 3—水泵； 4—节温器； 5—冷却风扇；6—散热器
3）取暖循环
7.2.2 水冷系的主要部件
1.散热器
作用：将高温冷却液的热量传递给空气，使冷却液温度降低。
1）类型与组成
按散热器中冷却液流动方向的不同，可将其分为纵流式 和横流式。
2）散热器芯
2.风冷系
风冷系以空气为冷却介质，利用汽车行驶时的高速空气流，将高 温零件表面的热量吹散到大气当中去。 风冷系的汽车发动机一般采用由传热性能较好的铝合金铸成的汽 缸和汽缸盖，为了增大散热面积，各汽缸一般都分开制造，并且在 汽缸和汽缸盖表面分布许多均匀排列的散热片，以增大散热面积。 为了有效地利用空气流和保证各缸冷却均匀，有的发动机上装有导 流罩及分流板等部件。
支架
推杆 弹簧 节温器壳体
主阀门 石蜡 胶管 副阀门
膨胀筒式节温器
膨胀筒式节温器是由具有弹性的、折叠式的密闭圆筒（用黄铜制 成），内装有易于挥发的乙醚。主阀门和侧阀门随膨胀筒上端一起 上下移动。膨胀筒内液体的蒸气压力随着周围温度的变化而变化， 故圆筒高度也随温度而变化。
膨胀筒式节温器
当发动机在正常热状态下工作时，即水温高于80℃，冷却水应全部流经散热器 ，形成大循环。此时节温器的主阀门完全开启，而侧阀门将旁通孔完全关闭；当 冷却水温低于70℃时，膨胀筒内的蒸汽压力很小，使圆筒收缩到最小高度。主阀 门压在阀座上，即主阀门关闭，同时侧阀门打开，此时切断了由发动机水套通向 散热器的水路，水套内的水只能由旁通孔流出经旁通管进入水泵，又被水泵压入 发动机水套，此时冷却水并不流经散热器，只在水套与水泵之间进行小循环，从 而防止发动机过冷，并使发动机迅速而均匀地热起来；当发动机的冷却水温在70 ～80℃范围内，主阀门和侧阀门处于半开闭状态，此时一部分水进行大循环，而 另一部分水进行小循环。
发动机冷却系统介绍

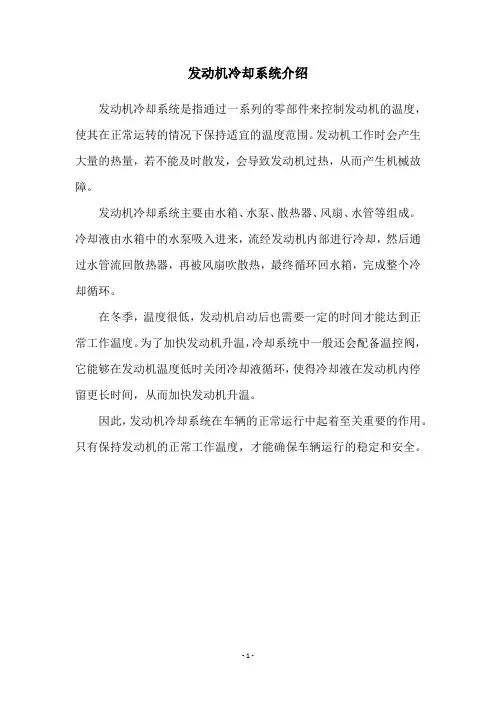

发动机冷却系统介绍
发动机冷却系统是指通过一系列的零部件来控制发动机的温度，使其在正常运转的情况下保持适宜的温度范围。
发动机工作时会产生大量的热量，若不能及时散发，会导致发动机过热，从而产生机械故障。
发动机冷却系统主要由水箱、水泵、散热器、风扇、水管等组成。
冷却液由水箱中的水泵吸入进来，流经发动机内部进行冷却，然后通过水管流回散热器，再被风扇吹散热，最终循环回水箱，完成整个冷却循环。
在冬季，温度很低，发动机启动后也需要一定的时间才能达到正常工作温度。
为了加快发动机升温，冷却系统中一般还会配备温控阀，它能够在发动机温度低时关闭冷却液循环，使得冷却液在发动机内停留更长时间，从而加快发动机升温。
因此，发动机冷却系统在车辆的正常运行中起着至关重要的作用。
只有保持发动机的正常工作温度，才能确保车辆运行的稳定和安全。
- 1 -。
汽车发动机冷却系统课件
冷却系统的制造工艺
01
02
03
传统制造工艺
详细介绍了汽车发动机冷 却系统的传统制造工艺如 铸造、锻造、焊接等。
先进制造技术应用
探讨了先进制造技术在汽 车发动机冷却系统中的应 用，如3D打印、激光焊接 等。
质量控制与检验
阐述了在制造过程中如何 进行质量控制和检验，以 确保产品的质量和性能。
集成化冷却系统的发 展趋势
目前，集成化冷却系统已经得到了广 泛应用，如奥迪、宝马、奔驰等豪华 品牌的部分车型已经采用了集成化冷 却系统。未来，随着技术的不断进步 和应用范围的扩大，集成化冷却系统 的发展前景将更加广阔。
06
附录与参考文献
相关数据表格与图表
表格1
汽车发动机冷却系统主要部件参数表
表格2
循环泵控制系统
根据发动机温度和负载控制水泵的转速
03
冷却系统的设计与优化
冷却系统的结构设计
冷却系统零部件的选型与设计
01
详细描述了汽车发动机冷却系统中各零部件如散热器、水泵、
风扇等的设计原则和选型依据。
冷却循环路径与流体动力学分析
02
对冷却系统中冷却液的循环路径和流体动力学性能进行了详细
的分析和设计。
随着技术的发展，现代汽车冷却系统逐渐采用更加高效的空 气冷却方式，即通过风扇和散热器等部件将发动机的热量传 导到外部空气中。这种冷却方式散热效率高，但结构复杂、 成本较高。
冷却系统的分类与组成
冷却系统的分类
汽车冷却系统按照散热介质的不同可以分为水冷系统和风冷系统两大类。水冷 系统采用冷却液作为散热介质，风冷系统采用空气作为散热介质。
发动机冷却系统
发动机冷却系统冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。
发动机的冷却系有风冷和水冷之分。
以空气为冷却介质的冷却系成为风冷系；以冷却液为冷却介质的称水冷系。
1、冷却系统的循环汽车发动机的冷却系为强制循环水冷系，即利用水泵提高冷却液的压力，强制冷却液在发动机中循环流动。
冷却系主要由水泵、散热器、冷却风扇、补偿水箱、节温器、发动机机体和气缸盖中的水套以及附属装置等组成。
在冷却系统中，其实有两个散热循环：一个是冷却发动机的主循环，另一个是车内取暖循环。
这两个循环都以发动机为中心，使用是同一冷却液。
一、冷却发动机的主循环：主循环中包括了两种工作循环，即“冷车循环”和“正常循环”。
冷车着车后，发动机在渐渐升温，冷却液的温度还无法打开系统中的节温器，此时的冷却液只是经过水泵在发动机内进行“冷车循环”，目的是使发动机尽快地达到正常工作温度。
随着发动机的温度，冷却液温度升到了节温器的开启温度(通常这温度在80摄氏度后)，冷却循环开始了“正常循环”。
这时候的冷却液从发动机出来，经过车前端的散热器，散热后，再经水泵进入发动机。
二、车内取暖的循环：这是一个取暖循环，但对于发动机来说，它同样是一个发动机的冷却循环。
冷却液经过车内的采暖装置，将冷却液的热量送入车内，然后回到发动机。
有一点不同的是：取暖循环不受节温器的控制，只要打开暖气，这循环就开始进行，不管冷却液是冷的、还是热的。
2、冷却系统部件分析在整个冷却系统中，冷却介质是冷却液，主要零部件有节温器、水泵、水泵皮带、散热器、散热风扇、水温感应器、蓄液罐、采暖装置(类似散热器)。
1)冷却液：冷却液又称防冻液，是由防冻添加剂及防止金属产生锈蚀的添加剂和水组成的液体。
它需要具有防冻性，防蚀性，热传导性和不变质的性能。
现在经常使用乙二醇为主要成分，加有防腐蚀添加及水的防冻液。
2)节温器：从介绍冷却循环时，可以看出节温器是决定走“冷车循环”，还是“正常循环”的。
公开课课件发动机冷却系统
汇报人：XX
汇报时间：
目录
• 发动机冷却系统概述 • 发动机冷却系统常见故障及原因分析 • 发动机冷却系统维护与保养 • 发动机冷却系统故障诊断与排除方法
目录
• 发动机冷却系统维修实例分析 • 发动机冷却系统新技术与发展趋势
01
发动机冷却系统概述
冷却系统的作用与重要性
02
更换节温器
01
检查节温器工作状况
如果节温器出现故障，如无法正 常开启或关闭，应及时更换。
冷却系统的清洗与除锈
清洗冷却系统
使用专用的清洗剂清洗冷却系统 ，以去除系统中的油泥、水垢和 其他杂质。
除锈处理
如果冷却系统中有锈蚀现象，可 以使用除锈剂进行处理，以防止 锈蚀扩大并影响冷却效果。
04
发动机冷却系统故障诊断 与排除方法
若节温器损坏，则更换节温器并检查相 关部件是否受损。
05
发动机冷却系统维修实例 分析
实例一：冷却液泄漏维修实例
故障现象
冷却液泄漏，导致发动机过热。
故障原因
冷却液管路老化、破裂或连接处松动。
实例一：冷却液泄漏维修实例
01
维修步骤
02
检查冷却液管路，确定泄漏 位置。
03
更换老化或破裂的冷却液管 路。
水泵故障
01
水泵轴承损坏
长时间运转或缺乏润滑导致轴 承磨损严重。
02
水泵叶轮破损
叶轮材料疲劳或受到异物撞击 导致破裂。
03
水泵密封失效
轴封或密封圈老化、磨损，导 致冷却液泄漏。
节温器故障
节温器卡滞
节温器内部结垢或异物卡滞，导致无法正常开启或关 闭。
节温器弹簧失效
汽车发动机的冷却系统及工作原理
汽车发动机的冷却系统及工作原理汽车发动机冷却系统是保证发动机在工作过程中保持适宜温度的重要部件，其主要作用是通过循环流动冷却剂来吸热、散热，防止发动机过热损坏。
下面将从冷却系统的组成、工作原理和常见问题三个方面来详细介绍汽车发动机冷却系统。
一、冷却系统的组成1.水泵：水泵是冷却系统的核心部件，它负责将冷却液从水箱中吸入，经过水管输送到发动机，然后再将热量带回水箱。
2.水箱：水箱通常位于发动机前部，负责储存冷却液，并对冷却液进行初次散热。
3.散热器：散热器位于水泵和水箱之间，由许多细小散热管组成的散热器芯片，通过空气对流来散发热量，将热量带走。
4.温控装置：温控装置主要包括温度传感器、水温表和风扇等，用于感测发动机水温，并根据水温的变化控制风扇的转速，提供散热操作。
5.节温器：节温器是控制冷却液进入散热器的装置，它根据冷却液的温度变化，调节冷却液的流量，以保持发动机处于适宜的工作温度范围。
二、冷却系统的工作原理1.冷却液从水箱中被水泵抽吸进入发动机水套，冷却液通过流经发动机水套的小径水管，与发动机金属表面接触，吸收发动机产生的热量。
2.热的冷却液通过发动机水套的大径水管流入到水箱中，此时通过水箱中的散热器芯片，通过空气对流来散发热量，使冷却液温度下降。
3.冷却的冷却液由于密度变小，会向上升起形成循环流动，在水箱中不断循环，从而实现对发动机的冷却。
4.当冷却液温度过高时，温控装置会发出信号，使风扇开始工作，通过对空气的吹送，加速散热器对冷却液的散热，以降低冷却液的温度。
5.当冷却液温度过低时，节温器会控制冷却液的流量，以保持发动机处于适宜的工作温度范围。
三、冷却系统常见问题及解决方法1.漏水问题：如果发现冷却液不断减少或有明显的漏水现象，可能是冷却系统出现漏水。
解决方法是找到漏水的地方，如水管接口等，进行修复或更换零件。
2.发动机过热：如果发现发动机温度过高，可能是冷却系统出现故障。
可以检查散热器是否堵塞，是否有足够的冷却液，以及风扇是否正常工作等。
发动机冷却系统
散热器盖结构和使用注意事项
通 储 水 箱
a)结构
b)蒸气阀开
1-散热器盖 2-上密封衬垫 3-压力阀弹簧 4-下密封衬垫 5-空气阀 6-蒸气阀 7-散热器口上密封面 8-散热器口 9-散热器口下密封面 10-溢流管
c) 空气阀开
注意 • 热状态下开启散热器盖时，应缓慢旋开, 以免被热水烫伤； • 储水箱内的液面高度应位于其两刻线之间
散热器
散热器的原理
当开动一辆汽车的时候， 发动机产生的热量足以摧毁汽 车本身。因此汽车上安装了一 套冷却系统保护它免受损害， 并使发动机处于适当的温度范 围内。 散热器是冷却系统的主要 部分，目的是保护发动机避免 因过热造成的破坏。 散热器的原理是利用冷空 气降低散热器内来自发动机的 冷却液温度。
水冷系统
强制循环水冷却系统
• 水冷却系一般指强制循环水冷系，汽车发动机就采用强制
循环水冷却系统。
• 组成：水泵、水
套、散热器、百
叶窗、风扇、冷 却水管、冷却软
管、节温器、水
温表（水温传感 器）等。
冷却水管
水温传感器
强制循环水冷却系统的组成
• 强制循环水冷系由水泵、散热器、冷却风扇、节温器、 补偿水桶、发动机机体和气缸盖中的水套以及其它附属 装臵组成。
4. 润滑油的温度在343～363K（70～90℃），保证发动机具
有较好的动力性、经济性和净化性，使零件的运动和磨损正 常。
冷却液
• 冷却液是发动机冷却系统中最重要的工作介质，汽车常用的 冷却液有水及加入防冻剂的防冻液。
冷却液
一、水冷却液
• 水冷却液是指直接用水作冷却液，它具有简单方便的优 点。 • 汽车发动机中使用的冷却水应该清洁的软水。 • 井水、河水、海水等含有大量的矿物质的水称之为硬水。 • 因为在高温作用下，这些矿物质会从水中沉淀析出而产
发动机冷却系统的组成及工作原理
发动机冷却系统的组成及工作原理1.水泵：水泵是发动机冷却系统中的核心部件之一、它负责将冷却液从水箱中抽送到发动机内部，同时也起到循环冷却液的作用。
2.散热器：散热器是发动机冷却系统中的另一个重要组成部分。
它通常位于发动机前部，与环境空气接触，利用空气流动的原理实现冷却液的散热。
3.热交换器：热交换器也叫暖风器，它是发动机冷却系统中的附件之一、它通过与发动机冷却系统相连，将发动机产生的废热转化为室内暖气，提供给驾驶员和乘客。
4.热风扇：热风扇是发动机冷却系统的另一个重要组成部分。
当发动机温度过高时，热风扇会自动启动，通过通过黏性连接器、电磁离合器或电动电机驱动来帮助散热器散热。
5.扩压罐：扩压罐也是发动机冷却系统的一个重要组成部分。
它的主要功能是储存冷却液，在发动机冷却系统的工作过程中，冷却液的体积会发生变化，扩压罐能够起到稳定冷却液压力的作用。
当发动机运转时，喷油器喷射的燃油在燃烧过程中会产生大量的热量，同时也会产生高温废气。
如果不及时冷却，发动机将过热，导致零部件的磨损和损坏。
首先，冷却液由水泵从水箱中抽取，进入发动机冷却通道中。
冷却液流经发动机内的水套和缸体，吸收燃烧产生的热量。
然后，冷却液进入散热器，在散热器的管道中形成薄薄的膜层，与外界的空气进行热交换，将热量散发至空气中。
同时，热风扇根据温度传感器的信号自动启动，加强散热效果。
冷却液在散热器中散热后，经过水泵重新抽回发动机内部，形成循环，保持冷却液的流动。
在发动机冷却系统中还有一个重要的元件扩压罐，冷却液在工作过程中会膨胀和收缩，扩压罐能够起到缓冲压力的作用，保证系统的稳定。
另外，发动机冷却系统中的热交换器起到将发动机废热利用的功能，将废热传递给乘员室，提供供暖。
总结：发动机冷却系统是保证发动机正常运行的关键系统之一、通过水泵、散热器、热风扇、扩压罐等组成部件的协调工作，可以有效地控制发动机温度在一个恰当的范围内，防止发动机过热和损坏。
发动机冷却系统的工作原理
发动机冷却系统的工作原理
发动机冷却系统的工作原理是通过循环冷却剂（常为水和防冻液的混合物）从发动机中吸热，然后通过冷却器散热，将热量释放到空气中，以保持发动机的正常工作温度。
以下是其详细的运行过程：
1. 循环循环：发动机冷却系统通常由水泵、散热器、热交换器和水管组成。
水泵通过带动叶轮旋转来吸取冷却剂，将其从冷却器中抽取出来。
2. 吸热阶段：冷却剂通过水管进入发动机的冷却通道，经过发动机的热交换过程，吸热并带走发动机产生的热量。
这个过程中冷却剂的温度会逐渐升高。
3. 冷却阶段：热冷却剂离开发动机后，通过水管进入散热器。
散热器通常由多排薄片和导流板组成，具有较大的表面积，以便更好地散热。
在散热器中，冷却剂与冷空气接触，热量通过散热器的金属导体传导，并通过辐射和对流散发到周围的空气中，使冷却剂的温度逐渐降低。
4. 冷却剂回流：冷却后的剂流回到水泵，循环再次开始。
这种循环过程一直持续进行，直到发动机达到了正常的运行温度。
通过这个循环过程，发动机冷却系统能够始终保持发动机的运行温度在一个合适的范围内。
这对于发动机的正常工作非常重要，因为过热或过冷都会对其性能和寿命产生负面影响。
同时，
冷却系统还能帮助减少排放污染物和提高燃油效率，从而保护环境和节约能源。
汽车拖拉机学(第2版)课件：发动机冷却系统
2024/10/10
《汽车拖拉机学》
发动机冷却系统
23
（4）散热器盖 汽车上广泛采用闭式水冷系统，即在散热器盖上装有蒸汽阀及真空阀，可
自动调节冷却系统内的压力，提高了冷却效果。 当把散热器盖拧在散热器冷却液加注口上时，上密封衬垫在蒸汽阀弹簧的
作用下与冷却液加注口上密封面贴紧，散热器下密封衬垫与冷却液加注口下 密封面贴紧，此时，冷却系统被封闭。
2024/10/10
《汽车拖拉机学》
发动机冷却系统
16
（3）热流式水冷却系统
热流式水冷却系统由上水箱、下水 箱、散热器芯、上水管、下水管和飞轮 风扇等组成，如图所示。冷却液在冷却 高温零件后温度上升、密度减小而向上 流动，经上水管进入散热器，将热量散 于空气后密度增加，流至下水箱，然后 再冷却高温零件。水循环是靠温差引起 的热对流来实现的。这种冷却系统的冷 却强度较小，冷却不均匀，当水量减少 到上水管以下时即不构成循环，就失去 了冷却作用。目前它只在小功率柴油发 动机上采用。
2024/10/10
《汽车拖拉机学》
发动机冷却系统
19
二、水冷却系统的主要部件
水冷却系统的主要部件 有：散热器、水泵、冷却风 扇、节温器等。
1. 散热器
（1）功用
散热器俗称水箱，主要 功用是将冷却液在水套中吸 收的热量传给外界大气，使 冷却液温度下降。
2024/10/10
《汽车拖拉机学》
发动机冷却系统
（2）结构原理 当叶轮旋转时，水泵内的冷却液
被叶片带动一起旋转，并在离心力的 作用下甩向水泵壳体边缘，在轮廓线 为对数螺旋线的水泵壳体内，将动能 转变为水的压力能，经与叶轮成切线 方向的出水口及出水管压入发动机的 冷却水套。与此同时，叶轮中心处因 具有负压而使散热器中的水经进水管 被吸入水泵叶轮中心。
发动机冷却系统的作用与维护
发动机冷却系统的作用与维护发动机冷却系统是汽车引擎中至关重要的部分，它的作用是保持发动机温度在适宜的范围内，防止过热。
本文将详细探讨发动机冷却系统的作用，以及如何正确地维护发动机冷却系统。
一、发动机冷却系统的作用发动机是汽车的心脏，它的正常工作需要适宜的工作温度。
发动机冷却系统的主要作用是通过循环冷却剂将发动机产生的过热热量带走，以保持发动机在正常温度范围内工作。
1. 散热效果：发动机冷却系统的核心部件是散热器，它通过中间的芯片和风扇来排出热量。
当发动机工作时，冷却剂通过散热器冷却芯片，然后被风扇吹散出去，使发动机的温度保持在适宜水平。
2. 保护发动机不受过热损伤：如果发动机温度过高，可能会引起发动机缸体和缸盖的变形、汽缸增压、机油稀释等问题，甚至使发动机严重受损。
发动机冷却系统通过及时散热，避免了这些问题的发生，保护了发动机的正常工作。
3. 提高燃油效率：一台工作温度稳定、正常的发动机燃烧效率更高，可以更有效地利用燃油。
发动机冷却系统可以帮助保持发动机温度稳定，提高燃油效率，减少燃油消耗。
二、发动机冷却系统的维护正确的维护对于发动机冷却系统的寿命和性能至关重要。
以下是一些常见的发动机冷却系统维护注意事项：1. 定期更换冷却液：冷却液是发动机冷却系统中的重要组成部分，它不仅具有散热的功能，还能防止腐蚀和冻结。
定期更换冷却液可以确保其性能良好，避免腐蚀损坏冷却系统。
2. 检查散热器：散热器是发动机冷却系统中的关键部分，它需要定期检查是否有堵塞或损坏。
如果发现有脱落的铝瓶或外部损坏，应及时修理或更换散热器。
3. 清洗冷却系统：长期使用后，发动机冷却系统内部可能会积累沉积物、尘土和杂质。
定期清洗冷却系统可以确保冷却剂的流通畅通，防止冷却系统性能下降。
4. 检查水泵：水泵是发动机冷却系统的核心，负责将冷却剂循环泵出。
定期检查水泵是否有漏水、松动或严重磨损等问题，如果发现异常，应及时维修或更换水泵。
5. 定期检查冷却系统的压力：冷却系统的正常工作需要一定的压力，来提高沸点和防止汽缸压力增加。
《汽车发动机》第四章冷却系统
01
发动机比散热器温度高很多
02
发动机与散热器温度一致
03
冷却水泵或节温器故障
04
冷却系有渗漏故障
05
冷却系统的功用是什么？画框图说明常见水冷却系统循环线路。 试分析发动机工作温度过高的原因，说明诊断方法。
01
下周四交
02
作 业
1
充电，熄火发动机，用手触试发动机和散热器温度
2
发动机比散热器温度高很多
3
发动机与散热器温度一致
4
冷却水泵或节温器故障
5
冷却系有渗漏故障
充电，熄火发动机，用手触试发动机和散热器温度
发动机工作温度过低
二、常见故障诊断
行驶中，水温表长时间指示在正常工作温度以下。 通常是自然因素或冷却强度调节装置失效所致。 环境温度低时，检查百叶窗是否关闭、是否有保温措施。 检查风扇控制装置，如风扇离合器或风扇电动及其电路。 检查节温器。 水温表指示温度低，但无其他异常现象，应检查水温表和传感器。
基本组成 1-上贮水室 2-进水管 3-散热器 4-散热器盖 5-下贮水室 6-出水管
散热器的构造—散热器芯
散热片：增大散热面积。
位置：与上、下水箱焊接在一起。
芯管：将冷却水分成细流。
散热器的构造—散热器盖
a）空气阀打开 b）蒸汽阀打开 1-通气管 2-蒸汽阀 3-空气阀 4-散热器盖
蜡式节温器工作原理
节温器短片
节温器的检查
检查主阀门开启时的温度。
四、风扇
a）叶尖弯曲式风扇 b）尖窄根宽式风扇 c）塑料整体式风扇 1-叶片 2-连接板
功用：提高流经散热器的空气流量和流速。 位置：散热器与发动机之间。 类型：螺旋浆式 。
发动机冷却系统的维护(三篇)
发动机冷却系统的维护冷却水温不适时会造成发动机低温运转或过热；水质不良将引起水垢、腐蚀及气蚀；冷却水内漏、水质不良均会引起故障。
1、过冷运转发动机在水温低于65℃下运行叫做冷运转。
发动机未曾充分运转使水温达到一定程度就会开始工作，或者当节温器开启温度过低时，冷却水过早进入大循环，都会引起过冷运转。
当汽缸壁温度从80℃降至50℃时，缸套的磨损增加约5倍。
而在汽缸壁温度达到80~85℃时，磨损量明显降低。
水温过低，柴油在燃烧室温升较慢，滞燃期长，燃烧过程恶化，发动机运转不良。
低温运转的主要原因是节温器失效。
检查方法如下：(1)检查冷却水的温升速度。
观察仪表板水温表，如水温升得很慢则说明节温器工作不正常。
(2)检查散热器水温，把数字式温度计的传感器插入水箱，测量上水室与水温表读数（发运机水套温度）并作比较。
水温升到68~72℃以前，发动机启动不久，散热器的水温就和水套的水温一同升高，表明节温器不良。
(3)拆检节温器，确认故障。
将节温器放在热水中，检查节温器阀门开启和完全开启的温度是否符合修理手册的规定。
节温器失效应及时更换，否则会缩短发动机的使用寿命。
2、过热运转为使发动机处于热平衡状态，要用冷却水把20%~30%的热量带走，使冷却水套中的水温保持在80~90℃。
发动机水温超过95℃运行叫做过热运转。
(1)水温过高的运行作业中，应注意水温表和变矩器油温表读数。
发现发动机过热运转，应停止作业，让发动机转速降到中速(1000~1100r/min)。
切勿在过热时直接加冷却水。
温度高达400~500℃的缸盖在急剧降温时容易发生热裂。
热机停车前应让发动机怠速几分钟，以防止高温的活塞和其它零件的油膜结胶与焦化。
(2)过热运转时易引起的故障有:a)充气系数下降，混合气燃烧不正常，引起敲缸、爆燃，功率下降。
b)缸盖、气门、缸套、活塞、活塞环等受热零件热应力增大，常产生热裂。
c)破坏滑动配合的正常间隙，稀释油膜，造成活塞拉缸。
发动机冷却系统概述
2.风冷系
风冷系以空气为冷却介质，利用汽车行驶时的高速 空气流，将高温零件表面的热量吹散到大气当中去。风冷系 的汽车发动机一般采用由传热性能较好的铝合金铸成的汽缸 和汽缸盖，为了增大散热面积，各汽缸一般都分开制造，并 且在汽缸和汽缸盖表面分布许多均匀排列的散热片，以增大 散热面积。为了有效地利用空气流和保证各缸冷却均匀，有 的发动机上装有导流罩及分流板等部件。风冷系具有结构简 单、质量轻、故障少，使用维修方便等优点，但其存在对材 料质量要求高，冷却可靠性差、不够均匀及工作噪声大等缺
点。
1.2 冷却液
功用：冷却液在发动机冷却系统中循环流动，将发动机工作 中产生的多余热能带走，保证发动机正常运转的温度条件。
1.水冷却液
水冷却液的选择
软水：含矿物质较少 硬水：易产生水垢而阻塞水道，破坏水的冷却循环，使 发动机过热
2.防冻液
防冻液通常由乙二醇和蒸馏水混合而成，两者之间的配合 比例不同，冷却液的冰点和沸点会有所不同。有些冷却液的冰 点可达－45 ℃左右，沸点可达108 ℃左右。优质的防冻液中 还常含有防锈剂、防尘剂、防腐剂和泡沫抑制剂等，目的是提 高冷却系的工作性能，减少维修保养工作量，延长发动机的使 用受命。汽车构造Fra bibliotek汽车构造
1.1 冷却系的类型
系统
温度范围
水冷系
汽缸盖内冷却水温度在80~90℃
风冷系
铝汽缸壁的温度为150~180℃，铝汽缸 盖的温度为160~200℃
1.水冷系
水冷系以冷却液为冷却介质，通过冷却液将 高温零件上的热量带走，再以一定的方式散发到大 气中去。通常，冷却液在水冷系内的循环流动路线 有两条，一条为大循环，另一条为小循环，两者由 冷却液是否流经散热器而进行区别，冷却强度也不 同。目前，水冷系是大多汽车发动机所采用的冷却 方式。有些高速跑车上也同时采用水冷系和风冷系 来提高冷却系的冷却性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机冷却系统
一、填空题
1、定、转冷水泵启动时两组滤网、冷却器均（投入运行排尽空气），正常后隔离一组滤网的（出口门），隔离一组冷却器的（定冷水出口门）作为备用。
2、#1、2机组定子线圈进水电导率正常值为（0.5-1.5μC/cm），高Ⅰ值报警为（5μC/cm），高Ⅱ值报警为（9.5μC/cm）。
离子交换器出口电导率达（1.5μC/cm）时将发出报警。
3、机组正常运行中应控制转子冷却水流量在（），控制定子冷却水流量为（）；定、转子冷却水进水压力在（）。
4、运行中定子铜屏蔽冷却水进水流量低报警#3 机为（），#4机为（）发电机定冷水系统运行中主要就控制（水压、水温、流量）等参数，确保发电机内由于各种损耗而转换成的热量被及时带走。
5、定冷水系统的补充水来自于（凝结水）和（除盐水）。
机组正常运行时应选择用（除盐水）对定子冷却系统进行补排。
二、判断题
1、当定冷水滤网差压高时，应进行滤网切换，并对差压高滤网进行清洗排污。
（）
2、一般情况下定冷水箱用凝结水补排。
（）
3、设计时，定冷水箱上部应充氮运行。
（）
4、当发电机定子线圈冷却水中断时，应立即手动脱扣。
（）
5、运行中对定冷水水质的要求十分严格，只要保证电导率在正常范围内即算正常。
（）
6、当定冷水出水温度达85℃时，发出“出水温度高”报警，应立即手动脱扣。
（）
7、当定冷水滤网差压高时，应进行滤网切换，并对差压高滤网进行清洗排污。
（）
8、定冷水系统进行反冲洗时应将定子线圈进口水过滤器的滤芯抽出。
（）
9、汽机升速过程转子进水压力会逐渐下降,因此在冲转前转子进水门前压力要适当保持高一些。
（）
10、发电机断水30秒钟保护拒动应破坏真空紧急停机。
（）
三、问答题
1、发电机定子冷却水中断的原因有哪些？
答：发电机冷却水中断原因有：⑴冷却水泵运行中跳闸，备用泵未联动；⑵定冷水箱水位太低，引起发电机断水；⑶发电机定冷水系统中冷却器、滤网等切换操作出现错误；⑷定
冷水系统操作时管路空气没有放尽；⑸系统发现泄漏或某些放水门关不严等。
2、正常运行中如何进行定冷水补排放操作？
答：⑴开启备用定冷水滤网底部放门进行放水，将定冷水箱水位放至450mm处，关闭放水门；⑵启动输送泵，开启定冷水箱底部补水门，补至正常水位，这样反复几次换水后，直至水质合格；⑶在定冷水补排放中，应注意监视定冷水箱水位、定冷水压力、流量及定冷水进出口差压等参数在正常范围内。
3、机组正常运行中转冷器的切换操作？
@@答：⑴查备用转冷器闭式水侧进水阀开启。
⑵查备用转冷器转子水排空气阀开启。
⑶查备用转冷器转子水进水阀开启。
⑷开启备用转冷器闭式水侧出水阀。
⑸缓慢开启备用转冷器转子水出水阀，检查转冷水压力正常。
⑹缓慢关闭运行转冷器转子水侧出水阀，确认转冷水压力、温度正常。
⑺关闭运行转冷器闭式水侧出水阀。
⑻查切换后转冷水压力、温度、流量与切换前参数基本一致。
