丰田普锐斯混合动力工作原理

丰田普锐斯混合动力工作原理

丰田普锐斯混合动力工作原理
普锐斯混合动力系统主要由三个组成部分组成:汽油发动机、电动机
以及电池组。

首先,当驾驶员启动车辆时,动力来自于内燃机的燃油供给。

普锐斯
搭载了一台为混合动力量身定制的1.8升汽油发动机,其运转效率非常高。

使用了一系列的技术优化,例如改进气缸燃烧充分程度、减少内摩擦损失等。

其次,普锐斯还搭载了一台电动机,该电动机由电池组供电。

电池组
是由大量的镍氢电池(NiMH)构成的,可在车辆长时间停止状态下直接供电。

这就意味着普锐斯可以在一些交通拥堵情况下仅依靠电动机运行,从
而节省燃油并减少环境污染。

在大多数情况下,当发动机需要额外动力时,智能控制系统会启动发
动机,并将燃油供给给发动机。

与此同时,电动机通过在车轮上提供辅助
动力,提高了发动机效率。

当车辆减速、制动或者处于低速行驶状态时,
电动机会转为发电机工作,将制动能量转化为电能储存到电池中,以供以
后使用。

此外,普锐斯还具有回收能量的功能。

当车辆处于行驶状态时,发动
机通常会产生一些浪费的能量。

普锐斯的智能控制系统能够通过将发动机
的部分能量转变为电能并储存在电池组中来最大限度地利用这些浪费的能量。

这些回收的能量后续可以用来供给电动机运行,从而减轻了对发动机
的依赖和燃料的消耗。

总结来说,丰田普锐斯混合动力系统通过将汽油发动机和电动机结合
起来,并依靠智能控制系统来优化动力的配送,从而实现了燃油的节省和
环保的目标。

这种混合动力系统在当今的汽车市场上已经被广泛应用,并成为了未来汽车发展的方向之一。

丰田Prius混合动力汽车原理

丰田Prius混合动力汽车原理
TOYOTA Prius Toyota Hybrid System
丰田普锐斯 混合动力汽车
丰田Prius混合动力汽车原理
• 在电动汽车的能源系统中,如蓄电池、超 大电容器及储能高速飞轮等,目前还没有 一种能源能够使电动汽车的性 能完全与燃 油汽车相匹敌,其主要原因在于这些能源 系统不能提供足够高的比能量和比功率。 为了解决这个问题,人们在电动汽车上加 入辅助动力单元。这个辅助动 力单元实际 上是一个动力发电机组或某种原动机。原 动机可以是内燃机、燃气轮机等热机。这 就构成了目前所说的混合动力电动汽车。 混合动力电动汽车按其能量耦 合方式的不 同可分为:串联、并联和混联三种方式。
丰田Prius混合动力汽车原理
混合动力汽车工作原理
• 整车能量控制系统 能量管理系统采取层级式控制:最上
层为整车能量管理系统,统一协调和控制 各个低端控制器;中间一层包括五个低端 控制器,即发动机控制器、发电机控制 器、 电动机控制器、离合器及制动器控制器和 电池能量管理系统(BMS)等;最下层为 各个执行器,即发动机、电机、离合器等 部件。
丰田Prius混合动力汽车原理
混合动力车发展背景
• 经济与社会的发展对汽车工业提出了高标准的要求。这些 要求中最重要的部分可以分为三类,见下表。
丰田Prius混合动力汽车原理
• 美国政府在1993年提出“新一代汽 车合作计划”, 其中的目标之一是“开发一种燃油经济性三倍于 现有车辆的中型轿车,即每加仑燃油行驶80英里 (折合3L/100km)。”从目前的研究来 看,混 合动力汽车是实现上述指标的主要途径。最近几 年,美、日、欧等国家和地区的政府部门、研究 机构纷纷将其研究重点转到更具实用性与发展前 途的混合动力 电动汽车上来。 混合动力电动 汽车(Hybrid Electric Vehicle,简称HEV)是 将电力驱动与辅助动力驱动结合起来,充分发挥 二者各自的优势及二者相结合产生的优势的车辆。 辅助动力可以采用燃烧某种燃料的原动机或动力 发电机组。

丰田普锐斯介绍

丰田普锐斯介绍

丰⽥普锐斯介绍丰⽥PRIUS⾃动传动系统分析摘要:混合动⼒汽车传动系统的建模是混合动⼒汽车传动系统能量控制策略开发、仿真和优化的基础。

对⽐分析了三代丰⽥PRIUS混合动⼒传动系统的结构和基本⼯作原理,建⽴了传动系统发动机、动⼒分离装置和电动/发电机等各⼦系统模型,基于统⼀的动⼒传动系统结构建⽴了丰⽥PRIUS混合动⼒传动系统的运动学、动⼒学和能量守恒模型。

关键词:混合动⼒汽车;建模;传动系统;⾏星齿轮Abstract: It is basic and essential work to establish the system model for the development, simulation and optimization of powertrain and energy management of the hybrid electric vehicle. The powertrain architecture is analyzed for understanding the basic principle and difference among hybrid powertrain system of the three generations of Toyota/PRIUS. The powertrain, power split mechanism, motor/generator and traction battery model are constructed. Model of kinematics, dynamics and conservation law of theToyota/PRIUS hybrid electric vehical powertrain system are constructed based on a uniform powerstrain architecture. Keywords: Hybrid electric vehicle; Modeling; Powerstrain system; Planetary gear;1. 汽车变速系统综述汽车变速器是影响整车动⼒性、经济性和舒适性的重要汽车零部件总成,是汽车的核⼼零部件之⼀。

丰田第三代PRIUS分析

丰田第三代PRIUS分析
超薄无刷同步交流电动 机
Ni-MH 132
5.9/3h
PRIUS Ⅲ 强混
4460×1745×1490
2700 1495 1520 1379
5 前置前驱 4缸直列顶置双凸轮轴 电喷16气门 永磁同步交流电动机
Ni-MH 168
6.5/3h 31
CIVIC
动力性能对比—系统布置
发动机
智能动力单元
电动机
6.5/3h
Ni-MH 28
6.5/3h
12
混合动力类型
动力性能
△一般○良好☆优秀
类型
怠速时停 止发动机
串联式

能量再生 ☆
高效驾驶 控制

综合效率 ○
加速性 △
持续高输 出功率

并联式






混联式






串联式:发动机驱动发电 并联式:发动机和电动机 机发电,电动机驱动车轮 共同驱动车轮的方式
启 � 基本参数 市场分析 比
� 价格对比
3
� 销量对
� 外观
44

内饰

� 动力性能 � 安全性能 � 配置对比
26
价格对比
08年美国混合动力汽车价格对比(万元)
100
86.7
80
60
40 27.98
21
26.5
20
25.19 26.98
17.2
0 普瑞斯
凯美瑞HVE
er land Hgi h
400h RX
年度“绿色环保汽车” 2007年《中国汽车画报》
“年度环保车型”

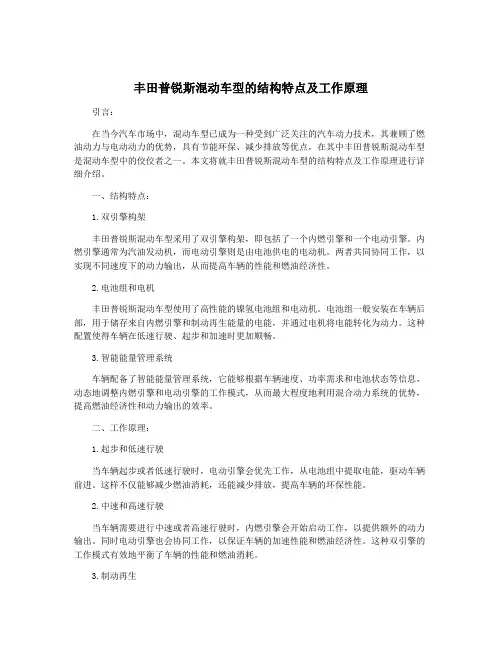

丰田普锐斯混动车型的结构特点及工作原理

丰田普锐斯混动车型的结构特点及工作原理

丰田普锐斯混动车型的结构特点及工作原理引言:在当今汽车市场中,混动车型已成为一种受到广泛关注的汽车动力技术,其兼顾了燃油动力与电动动力的优势,具有节能环保、减少排放等优点,在其中丰田普锐斯混动车型是混动车型中的佼佼者之一。

本文将就丰田普锐斯混动车型的结构特点及工作原理进行详细介绍。

一、结构特点:1.双引擎构架丰田普锐斯混动车型采用了双引擎构架,即包括了一个内燃引擎和一个电动引擎。

内燃引擎通常为汽油发动机,而电动引擎则是由电池供电的电动机。

两者共同协同工作,以实现不同速度下的动力输出,从而提高车辆的性能和燃油经济性。

2.电池组和电机丰田普锐斯混动车型使用了高性能的镍氢电池组和电动机。

电池组一般安装在车辆后部,用于储存来自内燃引擎和制动再生能量的电能,并通过电机将电能转化为动力。

这种配置使得车辆在低速行驶、起步和加速时更加顺畅。

3.智能能量管理系统车辆配备了智能能量管理系统,它能够根据车辆速度、功率需求和电池状态等信息,动态地调整内燃引擎和电动引擎的工作模式,从而最大程度地利用混合动力系统的优势,提高燃油经济性和动力输出的效率。

二、工作原理:1.起步和低速行驶当车辆起步或者低速行驶时,电动引擎会优先工作,从电池组中提取电能,驱动车辆前进。

这样不仅能够减少燃油消耗,还能减少排放,提高车辆的环保性能。

2.中速和高速行驶当车辆需要进行中速或者高速行驶时,内燃引擎会开始启动工作,以提供额外的动力输出。

同时电动引擎也会协同工作,以保证车辆的加速性能和燃油经济性。

这种双引擎的工作模式有效地平衡了车辆的性能和燃油消耗。

3.制动再生在制动时,电动引擎会自动切换为发电机状态,将制动能量转化为电能并存储到电池组中,起到了能量再生的作用。

这样不仅能够提高车辆的能量利用率,还能减少制动时的换挡和损耗,延长汽车零部件的使用寿命。

总结:丰田普锐斯混动车型以其独特的双引擎构架和智能能量管理系统,在性能、节能环保等方面展现出了优异的特点。
