脚手架设计计算书专项方案
脚手架搭设方案(含计算书)
1。
0 安全技术设计1.1 一般规定本工程按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001）规定：(1)脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计。
本工程安全专项施工方案设计需进行下列设计计算：1）纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算；2）立杆的稳定性计算;3）连墙件的强度、稳定性和连接强度的计算；4）立杆地基承载力计算。
(2)计算构件的强度、稳定性与连接强度时，应采用荷载效应基本组合的设计值。
永久荷载分项系数应取1.2，可变荷载分项系数取1。
4。
（3）脚手架中的受弯构件，尚应根据正常使用极限状态的要求验算变形。
验算构件变形时,应采用荷载短期效应组合的设计值。
（4)纵向或横向水平杆的轴线对立杆轴线的偏心距不大于 55mm时，立杆稳定性计算中可不考虑此偏心距的影响。
（5）钢材的强度设计值与弹性模量（N/mm2)按下表采用.(6）扣件、底座的承载力设计值（KN）按下表采用。
注：扣件螺栓拧紧扭力矩值不应小于40N。
m，且不应大于65N.m。
(7）受弯构件的挠度不应超过下中规定的容许值。
注：l为受弯构件的跨度（8）受压、受拉构件的长细比不应超过下中规定的容许值。
1.2 构造要求1.2.1 脚手架设计本工程外脚手架采用扣件钢管双排脚手架，搭设高度60.35m（以最高建筑标高为58。
85米计算为例）,采用的钢管类型为48×3.5。
内排架距离墙体距离为550mm。
脚手架施工均布荷载为2.0kN/㎡，同时施工2层，脚手板共铺设4层。
脚手架沿高度方向采用分层多次沿四周满搭设的方式，搭设高度至屋面女儿墙上1。
5m。
1。
2。
2 平面布置立杆纵向间距1500mm,横向间距1200mm。
内排立杆距离建筑物的距离为550mm，下端垫木垫板并设置扫地杆。
立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏.立杆的接头应错开布置，相邻立杆接头不得设于同步内,错开距离应大于500mm，其接头距大横杆的距离不大于步距的1/3（≤600mm)。
四川某工程脚手架施工方案(含计算书)
四川某工程脚手架施工方案(含计算书)一、工程概况本工程位于四川省某市区，总建筑面积约5000平方米，主体结构为一栋七层钢筋混凝土框架建筑，施工高度约28米，需采用脚手架搭设。
二、脚手架类型选择考虑到本工程施工环境和要求，选择使用门式脚手架结构，该结构稳定可靠，适用于高层建筑的搭设，并且易于搭建和拆除，提高施工效率。
三、脚手架搭设方案1.搭设位置：根据设计图纸要求，脚手架将搭设在建筑外墙四周，包括各个楼层的外墙上。
2.基础处理：在脚手架搭设区域内清除杂物、平整地面，确保基础承载力。
3.立柱布置：根据设计荷载要求和结构特点，在外墙上设置垂直立柱，并按规定间距设置水平立柱。
4.水平杆设置：水平杆设置在立柱之间，保证整个脚手架结构的稳固性。
5.交叉支撑：在脚手架结构的关键部位设置交叉支撑，增强整体刚度和稳定性。
6.横向、纵向连接：将横向和纵向连接件安装牢固，确保脚手架整体稳定。
四、脚手架荷载计算根据设计要求和建筑结构特点，对脚手架的荷载进行计算，包括静荷载和动荷载两部分。
1.静荷载：考虑到脚手架自重、施工人员、材料和设备的重量，进行静荷载计算。
2.动荷载：考虑到脚手架在风力和地震作用下的受力情况，进行动荷载计算，确定脚手架的稳定性。
五、脚手架材料和节点设计1.材料选用：脚手架的主要材料应选用优质、强度高的钢材，确保脚手架的稳定性和安全性。
2.节点设计：脚手架的节点部分应设计合理，连接牢固，避免发生松动或脱落现象。
六、施工进度及安全管理1.施工进度：根据脚手架施工方案，合理安排施工进度，确保脚手架及时搭建完成，满足后续施工需求。
2.安全管理：严格执行施工安全规范，做好脚手架施工的安全防护工作，保障施工人员的人身安全。
结语通过以上详细的施工方案和计算书，可以有效指导脚手架的搭建工作，确保工程施工的安全和顺利进行。
希望本文的内容能为脚手架施工提供有益的参考和指导。
附：脚手架荷载计算表荷载类型值静荷载xxxkN动荷载xxkN。
女儿墙斜撑悬挑脚手架专项方案计算书

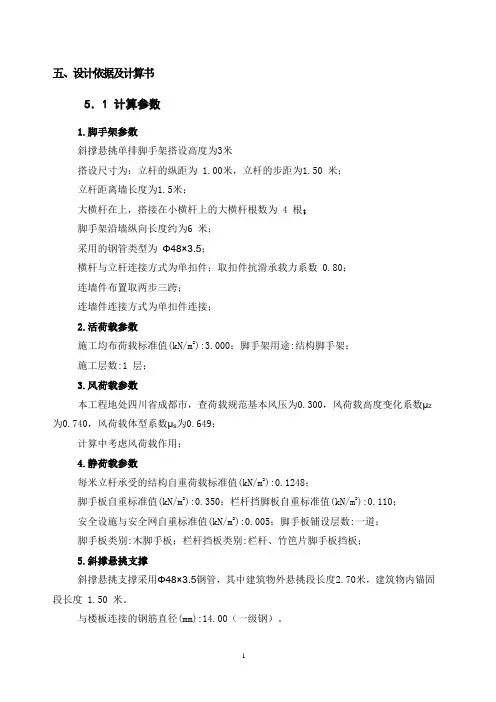

五、设计依据及计算书5．1 计算参数1.脚手架参数斜撑悬挑单排脚手架搭设高度为3米搭设尺寸为：立杆的纵距为 1.00米，立杆的步距为1.50 米；立杆距离墙长度为1.5米；大横杆在上，搭接在小横杆上的大横杆根数为 4 根；脚手架沿墙纵向长度约为6 米；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步三跨；连墙件连接方式为单扣件连接；2.活荷载参数施工均布荷载标准值(kN/m2):3.000；脚手架用途:结构脚手架；施工层数:1 层；3.风荷载参数本工程地处四川省成都市，查荷载规范基本风压为0.300，风荷载高度变化系数μz 为0.740，风荷载体型系数μs为0.649；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m2):0.110；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:一道；脚手板类别:木脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；5.斜撑悬挑支撑斜撑悬挑支撑采用Φ48×3.5钢管，其中建筑物外悬挑段长度2.70米，建筑物内锚固段长度 1.50 米。
与楼板连接的钢筋直径(mm):14.00（一级钢）。
楼板混凝土标号:C30；5．2 大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算=0.035 kN/m ；大横杆的自重标准值:P1=0.350×1.500/4=0.131kN/m ；脚手板的自重标准值:P2活荷载标准值: Q=3.000×1.500/4=1.125 kN/m；=1.2×0.035+1.2×0.131=0.199 kN/m；静荷载的设计值: q1=1.4×1.125=1.575 kN/m；活荷载的设计值: q2图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。
脚手架搭设方案带计算书
脚手架搭设施工方案一、工程概况1、工程名称：2、工程地点：3、结构类型：本工程为二层现浇钢筋混凝土框架结构。
4、建筑面积：总建筑面积为7246.96M2。
5、结构设计：抗震设防烈度为6度，标准冻深0.85米，基础采用独立基础，主体结构为全现浇钢筋混凝土框架结构。
二、编制依据1、《建筑施工安全检查标准》JGJ-99；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；3、《建筑施工高处作业安全技术规范》JGJ80-91；4、施工组织设计及施工图纸。
三、脚手架材料要求1）、脚手架杆件采用外径48mm、壁厚3.5mm的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。
2）、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。
扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。
3）、脚手板采用50mm厚落叶松，宽度为300mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。
四、施工措施结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。
此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。
室内采用满堂红脚手架模板支撑体系。
1.地基处理首先进行搭设场地的平整、夯实工作，从建筑物主体向外围按照3－5‰找坡。
回填土夯实后，上面铺设厚5cm厚、20cm宽以上的脚手板沿建筑物周围及室内通长布置，之后在脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。
工程外墙脚手架施工方案及计算书范文
工程外墙脚手架施工方案及计算书一、方案设计1.1 工程概述工程名称：某高层商住楼外墙脚手架施工工程。
工程地点：某市区。
建设单位：某房地产开发有限公司。
设计单位：某设计院。
1.2 参数要求1.脚手架位于室外，需考虑风力等环境因素。
2.脚手架高度为70米。
3.脚手架纵向间隔为1.5米，横向间隔为1.8米。
4.脚手架承重能力为每平方米500千克。
1.3 施工方案本项目脚手架采用脚手架双排架结构，基础采用简易钢管立柱式基础，施工过程如下：1.测量基准线，定位脚手架位置及高度。
2.基础预埋筋，并按设计要求焊接立柱。
3.搭设底层脚手架，调整水平状态。
4.搭设二层脚手架，调整水平状态。
5.依次搭设上层脚手架。
6.架设天棚，围护安全带。
7.施工中对脚手架进行定期检查，加强脚手架四周安全警戒线。
1.4 安全要求1.脚手架每隔三层设置水平安全带和垂直保护网。
2.脚手架周围设好安全警戒线。
3.脚手架施工过程中要有专人负责管理和监督。
4.脚手架表面必须平整，并采取防滑措施。
二、计算书2.1基本参数1.脚手架高度：70m2.脚手架纵向间隔：1.5m3.脚手架横向间隔：1.8m4.脚手架承重能力：每平方米500千克2.2 张拉杆计算脚手架结构中，承重能力最重要的是张拉杆。
假设杆的直径为18毫米，两个张拉杆之间的距离为1.5米，则需要算出每个张拉杆的所需承受的力。
杆的截面积为：S=πr2=3.14×(18/2)2=254.34mm2因此，每个张拉杆所需承受的力为：F=S×P=254.34×500=127170N2.3 端杆计算端杆是脚手架结构中支撑结构的部分，它们将直接支撑整个结构。
使用的端杆直径为38毫米，长度为2.5米。
根据公式：$I = {\\pi} × [(D^4 - d^4) / 64]$其中，D为外径，d为内径，I为截面二阶矩。
可以计算出，杆的截面二阶矩为：$I = {\\pi} × [(38^4 - 36^4) / 64] × 10^{-8} = 6.7328 × 10^{-5} m^4$然后，计算杆的所需承受的力。
满堂脚手架专项施工方案及计算书

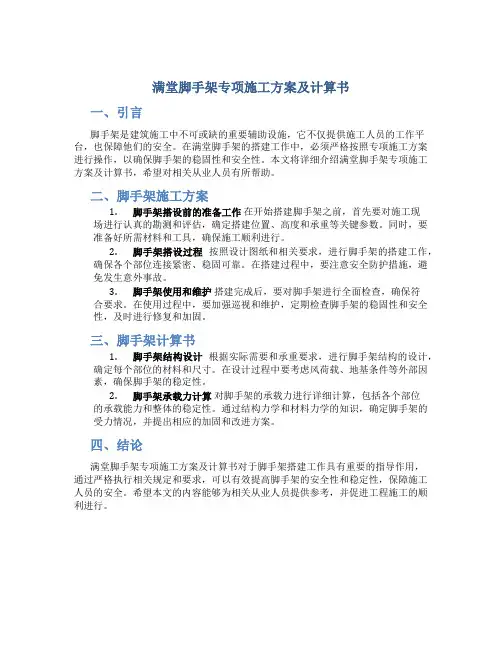

满堂脚手架专项施工方案及计算书一、引言脚手架是建筑施工中不可或缺的重要辅助设施，它不仅提供施工人员的工作平台，也保障他们的安全。
在满堂脚手架的搭建工作中，必须严格按照专项施工方案进行操作，以确保脚手架的稳固性和安全性。
本文将详细介绍满堂脚手架专项施工方案及计算书，希望对相关从业人员有所帮助。
二、脚手架施工方案1.脚手架搭设前的准备工作在开始搭建脚手架之前，首先要对施工现场进行认真的勘测和评估，确定搭建位置、高度和承重等关键参数。
同时，要准备好所需材料和工具，确保施工顺利进行。
2.脚手架搭设过程按照设计图纸和相关要求，进行脚手架的搭建工作，确保各个部位连接紧密、稳固可靠。
在搭建过程中，要注意安全防护措施，避免发生意外事故。
3.脚手架使用和维护搭建完成后，要对脚手架进行全面检查，确保符合要求。
在使用过程中，要加强巡视和维护，定期检查脚手架的稳固性和安全性，及时进行修复和加固。
三、脚手架计算书1.脚手架结构设计根据实际需要和承重要求，进行脚手架结构的设计，确定每个部位的材料和尺寸。
在设计过程中要考虑风荷载、地基条件等外部因素，确保脚手架的稳定性。
2.脚手架承载力计算对脚手架的承载力进行详细计算，包括各个部位的承载能力和整体的稳定性。
通过结构力学和材料力学的知识，确定脚手架的受力情况，并提出相应的加固和改进方案。
四、结论满堂脚手架专项施工方案及计算书对于脚手架搭建工作具有重要的指导作用，通过严格执行相关规定和要求，可以有效提高脚手架的安全性和稳定性，保障施工人员的安全。
希望本文的内容能够为相关从业人员提供参考，并促进工程施工的顺利进行。
脚手架计算书
脚手架计算书一、工程概述本工程为_____建筑项目，位于_____，建筑总高度为_____米。
为满足施工需求，拟在建筑物周边搭建脚手架。
二、脚手架设计参数1、脚手架类型：采用扣件式钢管脚手架。
2、立杆横距：＿____米。
3、立杆纵距：＿____米。
4、步距：＿____米。
5、内立杆距建筑物距离：＿____米。
三、荷载计算1、恒载标准值（1）脚手架结构自重标准值：包括立杆、横杆、剪刀撑、扣件等构配件的自重，根据相关规范计算得出。
（2）构配件自重标准值：包括脚手板、栏杆、挡脚板等的自重。
2、活载标准值（1）施工均布活荷载标准值：根据施工实际情况确定。
（2）风荷载标准值：根据当地的基本风压、脚手架的体型系数等计算得出。
四、纵向水平杆计算1、荷载计算将恒载和活载分配到纵向水平杆上，计算出最大弯矩和最大剪力。
2、强度验算根据最大弯矩，计算纵向水平杆的弯曲应力，判断是否满足强度要求。
3、挠度验算计算纵向水平杆在荷载作用下的挠度，确保其小于规范允许值。
五、横向水平杆计算1、荷载计算同纵向水平杆，将荷载分配到横向水平杆上。
2、强度验算计算横向水平杆的弯曲应力，进行强度校核。
3、挠度验算计算横向水平杆的挠度，与允许值比较。
六、扣件抗滑力计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力应满足要求。
七、立杆稳定性计算1、不组合风荷载时计算立杆的轴心力设计值，根据长细比确定稳定系数，计算稳定性。
2、组合风荷载时除考虑轴心力外，还需计入风荷载产生的弯矩，进行稳定性验算。
八、连墙件计算1、连墙件的轴向力设计值包括风荷载产生的连墙件轴向力设计值和连墙件约束脚手架平面外变形所产生的轴向力。
2、连墙件的稳定性计算连墙件的稳定性应满足要求。
3、连墙件抗滑移计算连墙件与建筑物连接处的抗滑移能力应足够。
九、地基承载力计算脚手架立杆基础底面的平均压力应小于地基承载力特征值。
十、结论通过以上计算，本脚手架设计在强度、稳定性、挠度等方面均满足规范要求，可以安全地用于施工。
脚手架搭设方案带计算书
脚手架搭设施工方案一、工程概况1、工程名称：南汇三灶都市工业园区平澜地块1#-5#厂房2、工程地点：南汇三灶都市工业园区宣夏路和宣兰路交叉口3、结构类型：本工程为三层局部五层框架结构。
4、工程概况：工程总用地面积37566.4平方米，总建筑面积为：38058.25平方米。
由5个建筑单体组成。
二、编制依据1、《建筑施工安全检查标准》JGJ59-99；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；3、《建筑施工高处作业安全技术规范》JGJ80-91；4、施工组织设计及施工图纸。
三、脚手架材料要求1）、脚手架杆件采用外径48mm、壁厚3.5mm的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定，所使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。
2）、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。
扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。
3）、脚手板采用竹笆、垫板笆规格为1000×2000，竹笆每根竹片宽度不小于30mm，厚度不小于8mm，且编织绑扎牢固，凡虫蛀、枯脆、松散的竹笆不得使用。
四、施工措施结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。
此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。
室内采用满堂红脚手架模板支撑体系。
1.地基处理首先进行搭设场地的平整、夯实工作，从建筑物主体向外围按照3－5‰找坡。
回填土夯实后，沿建筑物四周浇筑1.5米宽80厚C20混凝土散水，之后在立杆下铺槽钢，然后按设计的立杆间距进行放线定位，铺设槽钢要平稳，不得悬空。
满堂脚手架专项施工方案及计算书
满堂脚手架专项施工方案及计算书1. 引言满堂脚手架是一种用于搭建高层建筑物外部工作平台的临时结构，它为施工人员提供安全可靠的工作环境。
本文档旨在提供满堂脚手架专项施工方案及计算书，以确保施工过程中脚手架的建造、使用和拆除符合安全、稳定和规范的要求。
2. 项目概述本项目为某高层建筑物外部维护工程，需要搭建满堂脚手架用于进行施工作业。
脚手架的设计、搭建、使用和拆除需按照国家相关规范、标准和要求进行。
3. 设计要求3.1 载荷要求：满堂脚手架的设计应能承受工作人员、材料和设备的自重、荷载和风荷载，并确保结构的安全性和稳定性。
3.2 材料要求：所使用的脚手架材料应符合国家相关标准和要求，材料的质量应稳定可靠，具有足够的强度和耐久性。
3.3 搭建要求：脚手架的搭建应由专业的搭建队伍进行，搭建前需制定详细的搭建方案，确保搭建过程安全可靠。
3.4 使用要求：脚手架的使用过程中，应设有专人负责管理和监督，保证脚手架的稳定性和安全性。
3.5 拆除要求：脚手架的拆除应由专业队伍进行，拆除前需检查脚手架的稳定性和安全性，确保无人员受到伤害。
4. 施工方案4.1 脚手架的搭建过程：•预处理：清理工地，确保基础和周围环境无障碍物。
•设置基础支撑：按照设计要求，在地基上设置基础支撑点。
•设置水平支撑架：在基础支撑点上设置水平支撑架。
•设置竖杆和水平梁：竖杆和水平梁规范安装，连接紧固，确保结构稳定。
•设置脚手架框架：按照设计要求，设置脚手架框架。
•安装脚手架平台：安装脚手架平台，确保平台水平、整齐、稳定。
4.2 脚手架的使用过程：•巡视检查：在使用过程中，定期巡视检查脚手架的稳定性和安全性。
•禁止超载：严禁超过脚手架承载能力的荷载。
•安全操作：工作人员必须按照安全操作规程进行作业，严禁站在脚手架的手扶梯上作业。
•防护设施：在脚手架上应设置合适的防护设施，如安全带、护栏等。
4.3 脚手架的拆除过程：•拆除准备：在拆除前，清理脚手架上的杂物，确保拆除过程安全无障碍。
满堂脚手架专项施工方案及计算书
一、编制根据：1、现场施工旳条件和规定2、施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-20235、国家及行业现行规范规程及原则二、工程概况本项目为川北监狱外道路扩宽及防洪工程位于川北监狱门外。
川北监狱灾后重建迁建项目是司法部监狱布局调整和国建政权基础设施灾后重建重点建设项目，是四川省“十一五期间国建投资旳重点建设项目。
为处理场地内临时便道通行及进出监狱需要，已于2023年修建完毕了一条宽为15米旳（断面为3米左侧人行道+9米车行道+3米右侧人行道）进出通道。
由于周围安顿点旳修建，现实状况道路断面已无法满足交通需求。
同步道路止点接监狱内部环路处有一排洪沟，断面约1.8米×1.5米，为一断头排洪沟，无法满足地块周围山洪旳排放问题，雨水自然漫流进入下面居住小区。
本工程现实状况道路分幅为3米左侧人行道+9米车行道+3米右侧人行道=15米，现根据使用需要，将车行道扩宽为14米，由于道路北侧人行道边为监狱管理安顿房，无法进行拓宽，故在道路右侧（南侧）进行拓宽，详细拓宽方式为：对南侧（右侧）道路路面进行扩宽，其中桩号0+240-0+321.7m段右侧人工边坡为本次整改范围，边坡为岩质边坡，长约81.7m，高约16m。
将原道路右侧人行道拆除并拓宽车行道5米，并在新建及已建路面所有铺设沥青混凝土，在拓宽车行道南侧重做3米宽人行道，人行道外布置2.5米×3米排洪沟，并将雨水口位置平移至新建车行道外侧，原道路人行道上旳行道树移栽至新建人行道上，原人行道上综合管线也需迁改至新建人行道上。
道路止点接监狱内部环路处有一排洪沟，断面约1.8米×1.5米，断面偏小，该排洪沟并未下穿川北监狱进出通道进入该区域北侧排洪沟，故该排洪沟为一断头排洪沟，根据我院排水专业测算，该排洪沟断面偏小，本次施工图设计在道路南侧（右侧）新增一道2.5×3米暗沟排洪沟排洪沟，在设计止点采用2.5×3米排洪沟穿路，最终进入市政排水管网。
脚手架专项工程施工方案含计算书
编制单位：编制时间：XXXXXX 工程脚手项方1、编制依据 ............................................................. 3. .2、工程概况 ............................................................. 3. .3、脚手架及提升架设计 ............................................................. 3. .4、技术构造要求 ............................................................. 5. .5、搭设施工工艺 ............................................................ 1.. 1.6、脚手架的检查和验收 ............................................................ 1.. 47、脚手架安全注意事项 ............................................................ 1.. 68、龙门架安全注意事项 ............................................................ 1.. 7主要材料用量表（C-3楼用量） (18)主要材料用量表（C-5楼用量） (19)脚手架计算书 ............................................................ 2.. 0.卷扬机地锚计算书 ............................................................ 2..5.卸荷计算 ............................................................ 2.. 6.1、编制依据1.1xxxxxxxxxxx 工程施工图1.2 通惠家园C-3、C-5 住宅楼施工组织设计1.3 主要规程、规范、标准《建筑结构荷载规范》(GB50009—2001)《施工现场临时用电安全技术规范》 ( JGJ46—88) 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)2、工程概况xxxxxxxxxxx 工程，修建于四惠地铁车辆段六区大平台上，整体九层，局部为十一层，檐高相对于大平台为27.10 米。
脚手架工程专项施工方案 包括计算书 (范本)
脚手架安装、拆除安全专项施工方案编制人: 年月日审核人: 年月日批准人：年月日编制单位：编制时间:目录1。
工程概况12。
编制依据13. 脚手架的搭设、使用及拆除施工工艺13.1 脚手架的搭设作业应遵守以下规定23。
2 搭设顺序23.3 脚手架的使用应遵守以下规定33。
4 脚手架的拆除规定34。
构造要求及技术措施54.1 扣件式钢管脚手架的构造要求及技术措施5 4.2 脚手架出入口的构造75。
质量保证96。
劳动力配备127. 安全施工措施127。
1 材质及其使用的安全技术措施127.2 脚手架搭设的安全技术措施137.3 脚手架上施工作业的安全技术措施137.4 脚手架拆除的安全技术措施137。
5 脚手架安全防火措施138. 文明施工要求169. 强制性条文1510. 危险源辨识1511。
应急预案1512。
脚手架计算书181。
工程概况本工程为XX 启动炉脱硫改造项目,施工项目包括：基础施工、吸收塔内外施工、防腐施工、设备安装及电气安装等。
2。
编制依据2。
1 施工图纸及施工组织设计;2.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）;2。
3《钢结构设计规范》GB50017-2014；2。
4《建筑结构荷载规范》GB50009-2012；2.5《建筑地基基础设计规范》GB50007-2011；2.6《建筑施工安全检查标准》JGJ59—2011；2.7《危险性较大的分部分项工程安全管理办法》(建质【2009】87号文）;2。
8《电力建设安全工作操作规程》DL—5009.1—2014；2.9《建筑施工高处作业安全技术规程》JGJ80-91；2。
10《建筑机械使用安全技术规程》JGJ 33—2012；2。
11《工程建设标准强制性条文》房屋建筑部分2013版2。
12《施工现场临时用电安全技术规范》JGJ 46-2005 2。
13《建设工程施工现场消防安全技术规范》GB 50720-20112.14《建筑工程绿色施工评价标准》GB/T 50640—20103. 脚手架的搭设、使用及拆除施工工艺脚手架钢管在使用前，除锈刷漆,使其环保美观。
脚手架搭设计算书
脚手架搭设计算书1脚手架参数（1）搭设高度H=19米，步距h=1.8米，立杆纵距la=1.5米，立杆横距lb=1米，连墙件为2步3跨设置，脚手板为木板，按同时铺设2排计算，同时作业层数n1=2，内排架距离边坡距离为1.5m。
（2）脚手架材质选用Φ48×3mm钢管，截面面积A=489mm2，截面模量W=5.08×103mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2。
（3）结构自重标准值：钢管自重q=0.038 N/m2；木脚手片标自重：g=0.20kN/m2；施工均布活荷载：qk=0.4kN/m2。
由于本地区风荷载g2＜0.35kN/m2，所以不考虑风荷载。
2脚手架计算2.1小横杆计算（1）荷载值计算按简支梁计算：每纵距脚手片自重N1=g×la×lb/（2+1）=0.2×1.5×1/（2+1）=0.1kN每纵距施工荷载N2=qk×la×lb/（2+1）=0.2kN荷载计算值N=1.2N1+1.4N2=0.4KN（2）强度计算小横杆自重均布荷载按最最不利分布荷载计算，最大弯矩计算公式：M=1/8ql2M1=1/8×0.038×1.8×1.8=0.016KN.m集中荷载最大弯矩计算公式如下：M=1/3Nl所以M2=1/3×1.8×0.4=0.24KN.mMmax= M1+ M2=0.26KN.mσ=Mmax/W=52N/mm2＜f=205N/mm2所以横向水平杆抗弯强度满足要求。
（3）挠度计算小横杆自重均布荷载引起的最大挠度计算公式：v=5ql4/384EIV1=5000×0.038×20004÷（384×2.06×105×121900）=0.31mm集中荷载标准值最不利分配引起的最大挠度计算公式如下：V=Nl（3l2－4l2/9）/72EI V2=0.96×1000×2000（3×2000×2000-4×2000×2000÷9）÷（72×2.06×105×121900）=10.9mmVmax= V1+ V2=10.86mm[v]=lb/150=2000/150=13.3mmv<[v]小横杆挠度满足要求。
钢管脚手架计算书
一、钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）、《钢结构设计规范》（GB50017）、《冷弯薄壁型钢结构技术规范》（GB50018）、《建筑地基基础设计规范》(GB 50007)、《建筑结构荷载规范》(GB 50009)等编制。
（一）参数信息:1.脚手架参数计算的脚手架为双排脚手架，横杆与立杆采用单扣件方式连接，搭设高度为26.4米，3.0米以下采用双管立杆，3.0米以上采用单管立杆。
搭设尺寸为：立杆的纵距1.60米，立杆的横距1.05米，立杆的步距1.80米。
内排架距离墙长度为0.30米。
横向杆计算外伸长度为0.10米。
小横杆在上，搭接在大横杆上的小横杆根数为1根。
采用的钢管类型为Φ48×3.5。
连墙件采用2步3跨，竖向间距3.60米，水平间距4.80米,采用扣件连接。
2.荷载参数脚手板自重标准值0.30kN/m2，栏杆、挡脚板自重为0.11kN/m2，安全设施及安全网、挡风板自重为0.010kN/m2，同时施工2层，第一层施工均布荷载为3.0kN/m2，其它层施工均布荷载为2.0kN/m2，脚手板共铺设2层。
脚手架用途:混凝土、砌筑结构脚手架。
（二）小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。
1.作用小横杆线荷载(1)作用小横杆线荷载标准值qk=(3.00+0.30)×1.60/2=2.64kN/m(2)作用小横杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.60/2=3.648kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩Mmax=qlb2/8=3.648×1.052/8=0.503kN.mσ=Mmax/W=0.503×106/5080.0=98.96N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度V=5qklb4/384EI=5.0×2.64×1050.04/(384×2.06 ×105×12.19×104)=1.66mm小横杆的最大挠度小于1050.0/150与10mm,满足要求!（三）大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
脚手架施工方案计算书(3篇)
第1篇一、项目背景随着我国建筑行业的快速发展，脚手架作为建筑施工中的重要临时设施，其安全性和稳定性直接关系到施工人员的人身安全和工程进度。
本计算书针对某建筑工程项目，对脚手架的施工方案进行详细计算，以确保施工过程中的安全与效率。
二、工程概况1. 工程名称：某住宅楼工程2. 建筑地点：XX市XX区3. 建筑结构：框架结构4. 建筑高度：18层（地上）5. 建筑层数：地下1层，地上17层6. 施工周期：预计18个月三、脚手架选型根据工程概况和施工要求，本工程采用双排落地式钢管脚手架。
四、脚手架搭设参数1. 立杆间距：1.5m2. 水平杆步距：1.2m3. 纵横向水平杆步距：0.9m4. 剪刀撑设置间距：4跨设置5. 连墙件设置间距：3跨设置6. 脚手板铺设间距：0.3m五、脚手架材料1. 钢管：Q235钢，φ48.3×3.6mm2. 扣件：国标扣件3. 脚手板：竹笆板或钢笆板4. 安全网：密目式安全网5. 防护栏杆：高度1.2m，间距不大于2m六、脚手架计算1. 立杆稳定性计算根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的相关要求，立杆的稳定性计算公式如下：\[ K = \frac{F_{\text{允许}}}{F_{\text{实际}}} \]其中，\( F_{\text{允许}} \)为立杆允许承载力，\( F_{\text{实际}} \)为立杆实际受力。
立杆允许承载力计算如下：\[ F_{\text{允许}} = \frac{\pi d^2 S}{4} \]其中，\( d \)为钢管直径，\( S \)为钢管抗弯截面模量。
代入参数计算得：\[ F_{\text{允许}} = \frac{3.14 \times 0.0483^2 \times 0.018}{4} = 1.26 \text{ kN} \]立杆实际受力计算如下：\[ F_{\text{实际}} = \frac{G}{A} \]其中，\( G \)为立杆所受荷载，\( A \)为立杆横截面积。
脚手架施工方案(带计算书)
脚手架施工方案(带计算书)一、工程概况本项目为某高层建筑脚手架施工工程，工程地点位于城市中心区域，建筑总高度为98米，共30层，建筑面积约为5万平方米。
工程主要包括主体结构施工、装饰装修施工以及相关附属设施建设。
本施工方案主要针对落地式双排钢管外脚手架的搭设，确保施工过程中的安全、顺利进行。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 熟悉施工图纸，了解工程特点及施工要求，明确脚手架搭设的具体位置、高度、立杆纵距、横距、步距等参数。
2. 参照国家相关标准及规范，编制脚手架施工方案，并对施工人员进行技术交底。
3. 对脚手架施工过程中可能出现的质量问题、安全隐患进行预测，并提出相应的预防措施。
4. 根据工程实际情况，计算脚手架所需材料、构配件的数量，编制材料需用量计划。
（二）、物资准备工作1. 根据材料需用量计划，采购符合国家标准的钢管、扣件、脚手板、安全网等主要材料。
2. 对采购的材料进行验收，确保材料质量合格，并办理入库手续。
3. 按照施工进度计划，提前将所需材料、构配件运输至施工现场，并做好保管工作。
4. 准备施工所需的机具设备，如电动扳手、切割机、焊接设备等，并确保设备性能良好。
5. 配备足够的施工人员，并对人员进行技术培训，确保施工人员具备相应的操作技能。
6. 建立材料领用制度，确保施工过程中材料供应的及时性和合理性。
三、一般规定1. 脚手架施工应严格遵守国家及地方相关法律法规、施工规范和操作规程，确保施工安全、质量。
2. 脚手架施工前，必须对施工人员进行安全技术交底，确保施工人员熟悉施工方案、操作规程及安全注意事项。
3. 脚手架搭设过程中，应定期进行安全检查，发现问题及时整改，确保脚手架结构稳定、安全可靠。
4. 脚手架搭设和拆除作业应在白天进行，特殊情况下需在夜间作业时，应采取可靠的安全措施，并确保施工照明充足。
5. 脚手架搭设应按照施工方案进行，不得擅自更改设计方案、施工顺序和工艺要求。
外脚手架计算书及相关细部节点图纸
外脚手架计算书及相关细部节点图纸（平、立、剖）1、研发楼落地式（扣件式）脚手架计算书（首层—天面层）1．计算参数设定（1）基本参数脚手架搭设高度 40.50m,起搭高度-0.30m,立杆材料采用Φ48×3.0,横向杆上有 1 条纵向杆, 立杆横距 0.80m,立杆纵距 La=1.50m,立杆步距 h=1.80m;立杆离墙 0.20m,连墙件按每层三跨布置, 连墙件材料为预埋钢筋,钢筋直径 20mm,预埋钢筋焊缝长度 50.00mm,连接件厚度 3.00mm,顶层层高3.80m;脚手架满铺铁栅网片。
（2）钢管截面特征钢管Φ48×3.0mm,截面积 A=424mm2,惯性矩 I=107800mm4；截面模量 W=4490mm3,回转半径i=15.9mm,每米长质量 0.0326kN/m；Q235 钢抗拉,抗压和抗弯强度设计值 f=205N/mm2,弹性模量E=206000N/mm2。
（3）荷载标准值1）永久荷载标准值每米立杆承受的结构自重标准值 0.1069kN/m,脚手板采用铁栅网片,自重标准值为 0.11kN/m2栏杆与挡板采用栏杆、冲压钢,自重标准值为 0.1600kN/m, 脚手架上吊挂的安全设施（安全网）自重标准值 0.010kN/m22）施工均布活荷载标准值装修脚手架 2.00kN/m2,结构脚手架 3.00kN/m23）作用于脚手架上的水平风荷载标准值ωk脚手架高度为 40.50m,地面粗糙度按 C 类；风压高度变化系数μz=0.65；挡风系数=0.8,背靠建筑物按敞开、框架和开洞墙计算，则脚手架风荷载体型系数μs=1.3=1.3×0.8=1.04,工程位于广东省肇庆市,基本风压ω0=0.30kN/m2；水平风荷载标准值ωk=μzμsω0=0.65×1.040×0.30=0.20kN/m22.纵向水平杆验算（1）荷载计算钢管自重 G K1=0.0326kN/m；脚手板自重 G K2=0.11×0.40=0.04kN/m；施工活荷载 Q K=3.00×0.40=1.20kN/m；作用于纵向水平杆上线荷载标准值q1=1.2×(0.0326+0.04)=0.09kN/m,q2=1.4×1.20=1.68kN/m（2）纵向水平杆受力计算每根钢管长约 6.00m，按四跨连续梁计算,L=1.50m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003) 中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社；《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。
第二节工程概况工程概况2.1.1 工程名称：南京金陵亨斯迈材料有限责任公司环氧丙烷项目污水深度处理工程2.1.2 建设地点：南京化工园博瑞德水务有限公司亨斯迈污水深度处理工程施工现场。
2.1.3 招标人：博瑞德（南京）净化技术有限公司。
2.1.4 招标范围：组合池、辅助用房、地埋线管井、设备基础、围堰、室外地坪、管架、道路等施工。
2.1.5 施工工期：总日历工期为91天，2016 年11月20日至2017年 2月 18日。
2.1.6 现场施工条件：现场“三通一平”等满足施工要求，施工用水、电已接至现场。
2.1.7 承包方式：包工包料（部分材料甲供）。
2.1.8 质量要求：工程质量合格率100%质量事故为零，无质量隐患2.1.9 HSE目标：死亡事故为零，损工时事故为零，环境污染事故为零。
工程施工特点2.2.1 本工程辅助用房、水池、厂区道路及给排水管道，工程具有施工量大、施工面广，施工难度大。
2.2.2 加强材料采购的管理，保证材料采购质量本工程部分甲控乙供材料由承包商自行采购，为了确保工程质量，必须加强材料采购管理，及时及业主沟通，做好供应商评价，选派经验丰富的采购人员及时询价，到指定的厂家采购，采购材料经专人检验合格后，方可入库。
第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：第四节脚手架材料选择钢管落地脚手架l、钢管落地脚手架，选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应及钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达70N.m 时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由厦门市建筑安全监督管理部门发放的准用证。
6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢的要求。
第五节脚手架搭设流程及要求落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架及主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按一下构造要求搭设。
1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。
2、立杆间距(1)脚手架立杆纵距1.500m，横距1.200m，步距1.800m；连墙杆间距竖直3.600m，水平4.500m(即两步三跨)；里立杆距建筑物0.300m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.800m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。
(2)外架子按立杆及大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。
剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。
剪刀撑斜杆应用旋转扣件固定在及之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
5、脚手板、脚手片的铺设要求(1)脚手架里排立杆及结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。
(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
(3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2)选用18铅丝张挂安全网，要求严密、平整。
(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。
(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
7、连墙件(1)脚手架及建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。
楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。
(2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。
(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。
8、架体内封闭(1)脚手架的架体里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。
(2)脚手架施工层里立杆及建筑物之间应采用脚手片或木板进行封闭。
(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架及主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按一下构造要求搭设。
1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。
2、立杆间距(1)脚手架立杆纵距1.500m，横距1.200m，步距1.800m；连墙杆间距竖直3.600m，水平4.500m(即两步三跨)；里立杆距建筑物0.300m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.800m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。
(2)外架子按立杆及大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。
剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。
剪刀撑斜杆应用旋转扣件固定在及之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
5、脚手板、脚手片的铺设要求(1)脚手架里排立杆及结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。
(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
(3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
