(整理)数字存储示波器的原理及使用

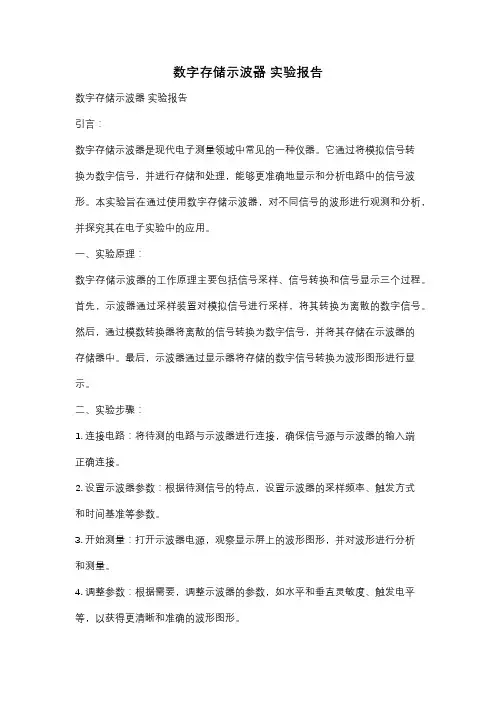

数字存储示波器 实验报告
数字存储示波器实验报告数字存储示波器实验报告引言：数字存储示波器是现代电子测量领域中常见的一种仪器。
它通过将模拟信号转换为数字信号，并进行存储和处理，能够更准确地显示和分析电路中的信号波形。
本实验旨在通过使用数字存储示波器，对不同信号的波形进行观测和分析，并探究其在电子实验中的应用。
一、实验原理：数字存储示波器的工作原理主要包括信号采样、信号转换和信号显示三个过程。
首先，示波器通过采样装置对模拟信号进行采样，将其转换为离散的数字信号。
然后，通过模数转换器将离散的信号转换为数字信号，并将其存储在示波器的存储器中。
最后，示波器通过显示器将存储的数字信号转换为波形图形进行显示。
二、实验步骤：1. 连接电路：将待测的电路与示波器进行连接，确保信号源与示波器的输入端正确连接。
2. 设置示波器参数：根据待测信号的特点，设置示波器的采样频率、触发方式和时间基准等参数。
3. 开始测量：打开示波器电源，观察显示屏上的波形图形，并对波形进行分析和测量。
4. 调整参数：根据需要，调整示波器的参数，如水平和垂直灵敏度、触发电平等，以获得更清晰和准确的波形图形。
5. 结束实验：关闭示波器电源，断开电路连接，整理实验器材。
三、实验结果：通过实验，我们得到了多个不同信号的波形图形，并进行了分析和测量。
以下是实验中得到的一些典型结果：1. 正弦波信号：我们首先对一个正弦波信号进行观测。
通过示波器的显示，我们可以清晰地看到波形的周期、幅度和相位等特征。
通过测量，我们还可以得到波形的频率和峰峰值等具体数值。
2. 方波信号：接下来，我们对一个方波信号进行观测。
方波信号具有明显的上升沿和下降沿，通过示波器的显示，我们可以观察到方波的占空比和频率等信息。
同时，我们还可以通过示波器的测量功能，得到方波的上升时间和下降时间等参数。
3. 脉冲信号：最后，我们对一个脉冲信号进行观测。
脉冲信号具有较短的脉宽和较高的幅度，通过示波器的显示，我们可以观察到脉冲信号的上升时间、下降时间和脉宽等特征。
数字存储示波器实验报告

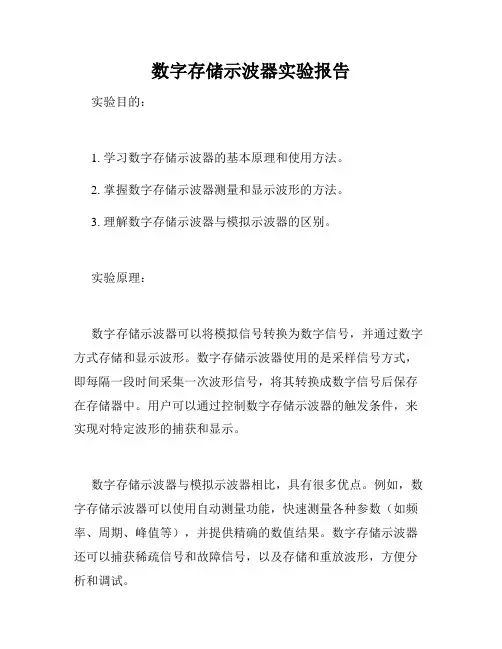

数字存储示波器实验报告实验目的：1. 学习数字存储示波器的基本原理和使用方法。
2. 掌握数字存储示波器测量和显示波形的方法。
3. 理解数字存储示波器与模拟示波器的区别。
实验原理：数字存储示波器可以将模拟信号转换为数字信号，并通过数字方式存储和显示波形。
数字存储示波器使用的是采样信号方式，即每隔一段时间采集一次波形信号，将其转换成数字信号后保存在存储器中。
用户可以通过控制数字存储示波器的触发条件，来实现对特定波形的捕获和显示。
数字存储示波器与模拟示波器相比，具有很多优点。
例如，数字存储示波器可以使用自动测量功能，快速测量各种参数（如频率、周期、峰值等），并提供精确的数值结果。
数字存储示波器还可以捕获稀疏信号和故障信号，以及存储和重放波形，方便分析和调试。
实验步骤:1.将数字存储示波器接通电源，并将信号源与示波器连接。
调整信号源输出电压，并选择示波器的输入通道和延时/触发模式。
2.触发示波器并捕获波形。
通过控制示波器的触发条件和触发电平，调整示波器的采样时间和位置，以捕获特定波形的全部信息。
在捕获到波形后，用户可以对其进行保存和重放，也可以对波形进行缩放和移动，以便于更好地观察和分析。
3.测量波形的主要参数。
示波器可以通过内置的自动测量功能，对波形的主要参数（如峰-峰值、频率、周期、占空比等）进行快速测量。
用户还可以手动测量波形的特定参数，获得更加准确和具体的结果。
实验结果:通过本次实验，我们学会了数字存储示波器的基本原理和使用方法，并掌握了数字存储示波器测量和显示波形的方法。
我们还理解了数字存储示波器与模拟示波器的区别，并比较了它们的优缺点。
同时，通过实验数据的处理和分析，我们得到了电路波形的主要参数，并可以据此对电路性能进行分析和优化。
这对我们日后的电路设计和调试都非常有帮助。

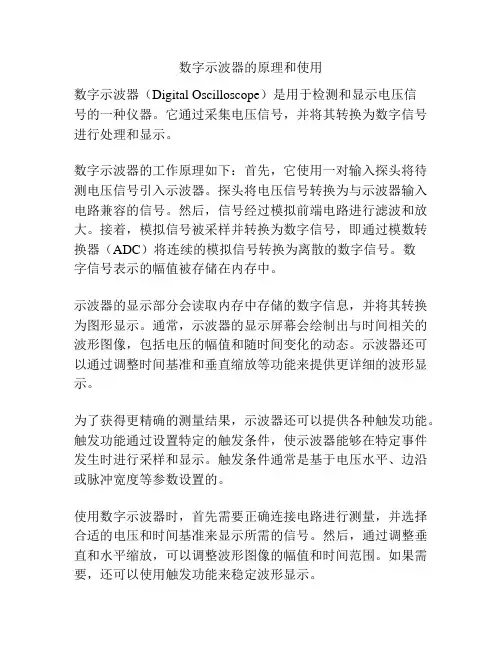

数字示波器的原理和使用
数字示波器的原理和使用
数字示波器（Digital Oscilloscope）是用于检测和显示电压信
号的一种仪器。
它通过采集电压信号，并将其转换为数字信号进行处理和显示。
数字示波器的工作原理如下：首先，它使用一对输入探头将待测电压信号引入示波器。
探头将电压信号转换为与示波器输入电路兼容的信号。
然后，信号经过模拟前端电路进行滤波和放大。
接着，模拟信号被采样并转换为数字信号，即通过模数转换器（ADC）将连续的模拟信号转换为离散的数字信号。
数
字信号表示的幅值被存储在内存中。
示波器的显示部分会读取内存中存储的数字信息，并将其转换为图形显示。
通常，示波器的显示屏幕会绘制出与时间相关的波形图像，包括电压的幅值和随时间变化的动态。
示波器还可以通过调整时间基准和垂直缩放等功能来提供更详细的波形显示。
为了获得更精确的测量结果，示波器还可以提供各种触发功能。
触发功能通过设置特定的触发条件，使示波器能够在特定事件发生时进行采样和显示。
触发条件通常是基于电压水平、边沿或脉冲宽度等参数设置的。
使用数字示波器时，首先需要正确连接电路进行测量，并选择合适的电压和时间基准来显示所需的信号。
然后，通过调整垂直和水平缩放，可以调整波形图像的幅值和时间范围。
如果需要，还可以使用触发功能来稳定波形显示。
数字示波器的使用范围广泛，可用于电子设备的开发、维修和故障排查等方面。
它可以帮助工程师们准确测量和分析电路中的电压信号，从而确保电子设备的正常运行。

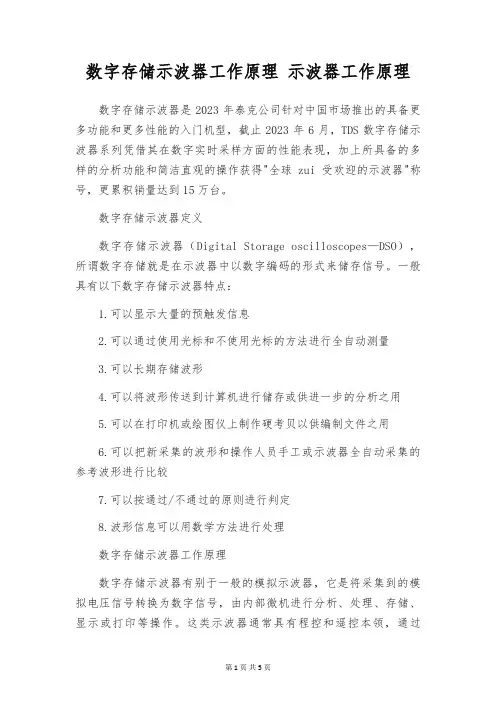

数字存储示波器工作原理 示波器工作原理
数字存储示波器工作原理示波器工作原理数字存储示波器是2023年泰克公司针对中国市场推出的具备更多功能和更多性能的入门机型，截止2023年6月，TDS数字存储示波器系列凭借其在数字实时采样方面的性能表现，加上所具备的多样的分析功能和简洁直观的操作获得"全球zui受欢迎的示波器"称号，更累积销量达到15万台。
数字存储示波器定义数字存储示波器（Digital Storage oscilloscopes—DSO），所谓数字存储就是在示波器中以数字编码的形式来储存信号。
一般具有以下数字存储示波器特点：1.可以显示大量的预触发信息2.可以通过使用光标和不使用光标的方法进行全自动测量3.可以长期存储波形4.可以将波形传送到计算机进行储存或供进一步的分析之用5.可以在打印机或绘图仪上制作硬考贝以供编制文件之用6.可以把新采集的波形和操作人员手工或示波器全自动采集的参考波形进行比较7.可以按通过/不通过的原则进行判定8.波形信息可以用数学方法进行处理数字存储示波器工作原理数字存储示波器有别于一般的模拟示波器，它是将采集到的模拟电压信号转换为数字信号，由内部微机进行分析、处理、存储、显示或打印等操作。
这类示波器通常具有程控和遥控本领，通过GPIB接口还可将数据传输到计算机等外部设备进行分析处理。
其工作过程一般分为存储和显示两个阶段，在存储阶段，首先对被测模拟信号进行采样和量化，经A/D转换器转换成数字信号后，依次存入RAM中，当采样频率充分高时，就可以实现信号的不失真存储。
当需要察看这些信息时，只要以合适的频率把这些信息从存储器RAM中按原次序取出，经D/A转换和LPE滤波后送至示波器就可以察看的还原后的波形。
一般模拟示波器 CRT 上的 P31 荧光物质的余辉时间小于 1ms。
在有些情况下，使用 P7 荧光物质的 CRT 能给出大约 300ms 的余辉时间。
只要有信号照射荧光物质，CRT 就将不断显示信号波形。

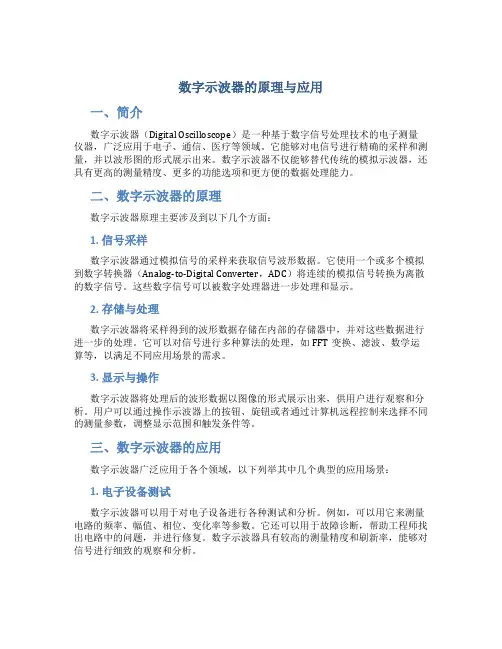

数字示波器的原理与应用
数字示波器的原理与应用一、简介数字示波器（Digital Oscilloscope）是一种基于数字信号处理技术的电子测量仪器，广泛应用于电子、通信、医疗等领域。
它能够对电信号进行精确的采样和测量，并以波形图的形式展示出来。
数字示波器不仅能够替代传统的模拟示波器，还具有更高的测量精度、更多的功能选项和更方便的数据处理能力。
二、数字示波器的原理数字示波器原理主要涉及到以下几个方面：1. 信号采样数字示波器通过模拟信号的采样来获取信号波形数据。
它使用一个或多个模拟到数字转换器（Analog-to-Digital Converter，ADC）将连续的模拟信号转换为离散的数字信号。
这些数字信号可以被数字处理器进一步处理和显示。
2. 存储与处理数字示波器将采样得到的波形数据存储在内部的存储器中，并对这些数据进行进一步的处理。
它可以对信号进行多种算法的处理，如FFT变换、滤波、数学运算等，以满足不同应用场景的需求。
3. 显示与操作数字示波器将处理后的波形数据以图像的形式展示出来，供用户进行观察和分析。
用户可以通过操作示波器上的按钮、旋钮或者通过计算机远程控制来选择不同的测量参数，调整显示范围和触发条件等。
三、数字示波器的应用数字示波器广泛应用于各个领域，以下列举其中几个典型的应用场景：1. 电子设备测试数字示波器可以用于对电子设备进行各种测试和分析。
例如，可以用它来测量电路的频率、幅值、相位、变化率等参数。
它还可以用于故障诊断，帮助工程师找出电路中的问题，并进行修复。
数字示波器具有较高的测量精度和刷新率，能够对信号进行细致的观察和分析。
2. 通信系统调试数字示波器在通信系统的调试中起着重要的作用。
它可以用于观察和分析各种信号的波形，如音频信号、视频信号、射频信号等。
通过对信号的观察和分析，可以找出系统中存在的问题，并进行优化和调整。
数字示波器可以方便地对不同通信信号进行采集和显示，提高了调试的效率。
3. 医学诊断数字示波器在医学诊断中也有广泛的应用。
数字存储示波器的基本原理
数字存储示波器的基本原理数字存储示波器是一种电子测试仪器，它用于测量电信号的电压随时间变化的情况。
与模拟示波器相比，数字示波器具有更高的分辨率，更高的测量精度和更广的测量范围。
数字存储示波器的基本原理是将输入信号转换为数字信号进行处理和显示。
它包括三个主要组成部分：输入部分，信号处理部分和显示部分。
输入部分输入部分是数字存储示波器的首要部分，它包括测量输入信号的通道和信号采样系统。
通道的作用是测量输入信号并将其转换为电压信号，传输到信号采样系统进行数字化处理。
数字存储示波器通常具有多个通道以便于同时测量不同的信号。
信号采样系统的作用是将输入信号转换为数字信号进行处理。
数字存储示波器采用模拟-数字转换器（ADC）将输入信号转换为数字信号，然后将其存储在内存中，以便后续处理和显示。
信号处理部分信号处理部分的作用是对采集到的信号进行处理以提取有用的信息。
它通常包括信号预处理、信号分析和信号处理。
信号预处理的作用是对输入信号进行滤波和放大以提高信噪比并增强信号。
数字存储示波器通常具有多种滤波器，可根据不同的应用需求进行选择。
信号分析的作用是对输入信号进行分析以检测信号的特征。
数字存储示波器通常配有多种分析工具，如频谱分析、升降沿时间、周期计数和电压幅度测量等等。
信号处理的作用是对输入信号进行数字处理以产生有用的结果。
数字存储示波器通常具有多种处理算法，如傅里叶变换、微分和积分等等。
显示部分显示部分的作用是将处理后的信号显示在屏幕上以供用户观察和记录。
数字存储示波器通常具有高分辨率的液晶显示器，可以轻松地显示曲线图形、数据表格、统计图表和波形储存等等。
总之，数字存储示波器是一种基于数字信号处理技术的高精度测量仪器。
它具有广泛的用途，在电子工程、通信工程、计算机工程等领域都有应用。
数字存储示波器
二、数字存储示波器的原理分析
3、波形的显示
1） 存储显示 CPU 控制方式：
将存储器中的数据 按地址顺序取出，送到 D/A转换器转换，还原 为模拟量送至Y轴；与 此同时，将地址按同样 顺序送出，经D/A转换 器转换为阶梯波送至X轴。 这样就能把被测波形显示在CRT屏幕上。
25
二、数字存储示波器的原理分析
7
一、 概述
2、数字存储示波器的主要技术指标 5）读出速度
读出速度是指将存储的数据从存储器中读出 的速度，常用(时间)/div表示。其中，时间等于 屏幕中每格内对应的存储容量×读脉冲周期。 使用时，示波器应根据显示器、记录装置或 打印机等对速度的不同要求，选择不同的读出速 度。
8
一、 概述
2、数字存储示波器的主要技术指标
数字存储示波器特点：
(1) 数字存储示波器在存储工作阶段，对快速信号采用较 高的速率进行取样与存储，对慢速信号采用较低速率进行 取样与存储，但在显示工作阶段，其读出速度采取了一个 固定的速率，不受取样速率的限制，因而可以获得清晰而 稳定的波形。 ◆对于观测频率很高的信号来说，模拟示波器必须选择 带宽很高的阴极射线示波管，这就使造价上升，并且显示 精度和稳定性都较低。而数字存储示波器采用了一个固定 的相对较低的速率显示，从而可以使用低带宽、高分辨率、 高可靠性而低造价的光栅扫描式示波管，这就从根本上解 决了上述问题。若采用彩色显示,还可以很好地分辨各种 信息.
16
二、数字存储示波器的原理分析
1、实时取样方式的采集原理
2）A/D转换
若把an中的每一个离散模拟量进行A/D转换， 就可以得到相应的数字量。 如果把这些数字量按序存放在存储器中， 就 相当于把一幅模拟波形以数字量的形式存储起来。 A/D转换器是波形采集的关键部件。它决定了 示波器的最大取样速率、存储带宽以及垂直分辨 率等多项指标。
物理实验数字示波器
实验13 数字存储示波器实验目的1．了解示波器的基本工作原理和结构；2．学习示波器的基本使用方法；3．学习使用示波器测量正弦波信号的电压和周期；4．学习使用示波器观察李萨如图形。
实验仪器GDS2062数字存储示波器、F05A型数字信号发生器等实验原理1．数字存储示波器的基本原理数字存储示波器（简称数字示波器）与模拟示波器的结构完全不同，它是以微处理器系统（CPU）为核心，再配以数据采集系统、显示系统、时基电路、面板控制电路、存储器及外接控制器等组成。
其简单工作原理见图。
输入的模拟信号首先经垂直增益电路进行放大或衰减变成适于数据采集的模拟信号,随后的数据采集是将连续的模拟信号通过取样保持电路离散化,经A/D变换器变成二进制数码,再将其存入存储器中,采集是在时基电路的控制下进行的,采集的速率可通过“秒/格”旋钮来控制。
采集到的是一串数据流(二进制编码信息),在CPU的控制下依次写入随机存储器中,这些数据就是数字化的波形数据,CPU再不断地将这些数据以定速依次读出,通过显示电路将其还原成连续的模拟信号,使其在显示器上显示出来,屏幕在显示波形的同时,还通过微处理器对采集到的波形数据进行各种运算和分析,并将结果在显示器的适当位置上数字显示出来。
面板上的按钮和旋钮的功能设置都可直接在显示器上数字显示,数字示波器还有RS-232、GPIB等标准通信接口,可根据需要将波形数据送到计算机作更进一步的处理或送打印机打印记录。
2．GDS2062数字存储示波器基本操作图13-1 数字示波器的工作原理图A区：功能控制打开示波器后面的电源开关，按ON/键，示波器通电自检，按AUTOSET 键，示波器自动显示合适的波形。
（1）垂直控制区的操作 通道选择：按下CH1，黄色指示灯亮，示波器显示黄色线为CH1通道信号，按“AUTOSET ”键，示波器自动显示合适的波形。
同样按下CH2，蓝色指示灯亮，示波器显示蓝色线为CH2通道信号。
数字存储示波器的工作原理
数字存储示波器的工作原理
数字存储示波器是一种用于观察和测量电信号波形的仪器。
它的工作原理基于将输入信号转换为数字形式进行存储和处理。
首先，输入信号进入示波器的输入通道。
输入通道通常包括电压放大器和模数转换器。
电压放大器用于放大输入信号的幅度，以适应示波器的输入范围。
模数转换器将模拟输入信号转换为数字形式，即将连续的模拟信号转换为离散的数字信号。
一旦信号被转换为数字形式，它将被存储在示波器的内存中。
示波器的内存由多个存储单元组成，每个存储单元可以存储一个数字样本。
这些样本按照时间顺序存储，以便后续的显示和分析。
在存储过程中，示波器通常会使用触发功能来确定存储的起点。
触发功能让示波器在满足特定触发条件时进行存储，以确保准确地捕捉到有关信号的相关信息。
一旦信号被存储在示波器中，它可以被显示在示波器的屏幕上。
示波器使用数字到模拟转换器将存储的数字信号转换为模拟信号，以便能够在屏幕上以波形的形式显示出来。
这样，用户可以直观地观察信号的形态，如幅度、频率、相位等。
此外，数字存储示波器还提供了丰富的测量和分析功能。
用户可以利用这些功能来测量信号的各种参数，如峰值、峰峰值、周期、占空比等。
数字存储示波器还可以进行数学运算、频谱分析、存储和回放等操作，以满足不同应用领域的需求。
总之，数字存储示波器通过将输入信号转换为数字形式进行存储和处理，实现了对电信号波形的可视化观察和精确测量。
它的工作原理基于电信号的采样、存储和显示，以及提供各种测量和分析功能，为电子工程师和科研人员提供了强大的工具。
数字示波器的原理与使用
数字示波器的原理与使用示波器一般分为模拟示波器和数字示波器；在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。
而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。
数字存储示波器是20世纪70年代初发展起来的一种新型示波器。
这种类型的示波器可以方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。
数字存储示波器的出现使传统示波器的功能发生了重大变革。
【实验目的】1、了解数字式示波器的基本原理；2、学习数字式示波器的基本使用方法；3、使用数字示波器观测信号波形和李萨如图形。
【实验仪器】SDS1072CNL数字示波器，SIN一2300A系列双轨道DDS信号发生器【仪器介绍】SDS1072CNL数字示波器的前面板功能介绍见图4-11-7所示。
1.电源开关2.菜单开关3.万能旋钮4.功能选择键5.默认设置6.帮助信息7.单次触发8.运行/停止控制9.波形自动设置10.触发系统11.探头元件12.水平控制系统13.外触发输入端14.垂直控制系统15.模拟通道输入端16.打印键17.菜单选项B Host图4-11-7数字示波器的前面板1、垂直控制可以使用垂直控制来显示波形(按CH1或CH2)、调整垂直刻度(V-mV)和位置(Position)。
每个通道都有单独的垂直菜单。
每个通道都能单独进行设置。
1.CH1、CH2：模拟输入通道。
两个通道标签用不同颜色标识，且屏幕中波形颜色和输入通道连接器的颜色相对应。
按下通道按键可打开相应通道及其菜单，连续按下两次可关闭该通道。
2.MATH：按下该键打开数学运算菜单，可进行加、减、乘、除、FFT运算。
简述示波器的工作原理和使用方法
简述示波器的工作原理和使用方法示波器是一种常见的电子测试仪器，用于检测和显示电信号的波形。
它在电子工程、通信、医学等领域中发挥着重要作用。
本文将简要介绍示波器的工作原理和使用方法。
一、工作原理示波器通过接收和处理电信号，并将其转换为可视化的波形图形。
它主要由以下几个部分组成：1. 输入电路：示波器的输入电路用于接收被测信号，常见的输入方式有电压探头、电流探头等。
输入电路通常具有不同的带宽范围和灵敏度，可以适应不同频率和振幅的信号。
2. 触发电路：触发电路确定了示波器何时开始采集和显示波形。
触发通常基于信号的特定条件，如信号达到或超过某个阈值等。
触发电路的设置对于正确显示信号的波形非常重要。
3. 垂直放大器：垂直放大器用于放大输入信号的电压。
示波器通常具有多个垂直放大器，允许对不同幅度的信号进行测量和显示。
垂直放大器通常具有可调的放大倍数和直流耦合/交流耦合模式。
4. 水平放大器和扫描发生器：水平放大器和扫描发生器控制示波器屏幕上波形的时间轴。
水平放大器决定了横向显示的时间范围，而扫描发生器则控制屏幕上波形的扫描速率。
5. 显示屏：示波器的显示屏用于显示波形。
现代示波器通常采用液晶显示屏，具有高分辨率和清晰度。
二、使用方法使用示波器需要以下几个步骤：1. 连接信号：使用正确的电压探头或电流探头将被测信号连接到示波器的输入端口。
确保连接正确，并选择合适的探头放大倍数。
2. 设置触发条件：根据被测信号的特点，设置合适的触发条件。
可以选择边沿触发或脉冲触发，设置触发电平等。
3. 调整垂直和水平放大器：根据被测信号的振幅和频率调整垂直和水平放大器。
确保波形在显示屏上具有适当的大小和清晰度。
4. 调整扫描速率：根据被测信号的周期和需要显示的波形数量，调整扫描速率。
较高的扫描速率可以显示更多的细节，但可能导致波形在屏幕上移动得很快，不易观察。
5. 观察和分析波形：开始采集和显示波形后，观察并分析波形特征。
可以测量波形的振幅、频率、周期等参数，并进行进一步的信号分析。
(物理实验)12-数字存储示波器使用
熟悉数字存储示波器的显示界面，包括波形显示区域、菜单栏、 控制面板等。
调节界面
根据需要，通过控制面板或菜单选项调节界面参数，如亮度、对 比度等。
操作按键
了解并熟悉数字存储示波器上的各种功能按键，如触发方式切换、 缩放与移动等。
数字存储示波器的测量与记录
测量参数
根据实验要求，选择合适的测量参数，如电压、频率、 周期等。
结果三
通过数据分析，验证了数字存储示波 器的测量精度和稳定性。
结果四
根据实验结果，得出了数字存储示波 器的应用范围和使用限制。
04
数字存储示波器的维护与 保养
数字存储示波器的日常维护
清洁
定期清洁示波器的外壳和屏幕，保持清洁避 免灰尘和污垢影响使用。
校准
定期对示波器进行校准，以确保测量结果的 准确性。
测量等。
显示与输出
将处理后的数据显示在液晶显 示屏上，并通过USB、LAN
等接口输出。
数字存储示波器的应用领域
电子测量与测试
用于测试电子设备、电路板、芯片等的性能 和参数。
汽车电子
用于汽车电子控制单元（ECU）的调试和故 障诊断。
通信领域
用于分析通信信号的波形、频率、幅度等参 数。
科研与教育
用于教学、科研、产品开发等领域，进行信 号处理、系统仿真等。
记录波形
通过数字存储示波器捕获并记录实验中的波形数据。
数据处理
对记录的波形数据进行处理和分析，如计算幅值、周 期等参数。
03
数字存储示波器的实验操 作
实验目的与要求
1
掌握数字存储示波器的基本操作和功能设置。
2
学习如何使用数字存储示波器进行信号测量和数 据分析。
数字存储示波器工作原理
数字存储示波器工作原理
数字存储示波器是一种电子测量仪器，用于观测和分析电信号的波形。
它的工作原理可分为三个主要部分：输入信号采样、信号转换与存储、波形显示。
输入信号采样：数字存储示波器通过探头将待测信号引入仪器内部。
信号首先经过一个模拟开关，使得信号可以以高速模拟的方式进入示波器的内部电路。
然后信号经过一系列预处理电路，如放大、滤波等，以适应后续的数字处理需求。
信号转换与存储：经过预处理后，信号被转换成数字形式。
示波器内部包含一种称为模数转换器的芯片，它将连续的模拟信号转换为离散的数字信号。
模数转换器以一定的速率对输入信号进行采样，并将每个采样点的电压值转换为对应的数字值，通常采用二进制表示。
转换后的数字信号被存储在示波器的内存中。
示波器通常具有一定的存储容量，可以存储多个波形周期的信号数据。
存储器的速度和容量决定了示波器能持续采集和存储的信号时间长度。
波形显示：一旦信号采样和存储完成，示波器就可以根据需求将存储的数据进行处理和显示。
示波器内部有一个显示器，可以将数字信号转换为可见的波形。
示波器通过将数字信号转换为模拟信号，然后通过屏幕进行显示，以呈现出信号的波形特征。
数字存储示波器的工作原理基于模数转换技术和数字处理能力，
相比传统的模拟示波器，它具有更高的测量精度、灵活的信号处理功能和便捷的数据存储与读取能力。
这使得数字存储示波器成为现代电子测量领域中不可或缺的重要工具。
数字示波器原理及使用
数字示波器的原理及使用【摘要】示波器是以直角坐标为参数系，以时间扫描为时基两维地显示物理量——电量瞬时变化的仪器，它不但能观测低频信号（包括单次信号)，同时也能观测高频信号和快速脉冲信号，并能对其表征的参量进行分析和测量。
随着数字集成电路技术的发展而出现的数字存储示波器，不但能对波形进行显示，还能对波形进行存储、分析、计算，并能组成自动测试系统，使之成为了电子测量领域的基础测试仪器之一。
关键词：示波器，信号，数字集成电路，数字存储【Abstract】Oscilloscope is an instrument that can display electrical signals in rectangular coordinates system based on amplitude and time. It can not only observe the low-frequency signal (including single signal), but also the high-frequency signal and pulse signal, and parameters on the characterization of the analysis and measurement. The digital storage oscilloscope was invented with the development of digital integrated circuit technology, which can not only display the waveform but also can store, analysis, calculate the Parameters of the signal and can form an automatic testing system. The digital storage oscilloscope have become one of the basic testing instrument for electronic measurement .Keywords: oscilloscope,signal,digital integrated circuit, digital storage oscilloscope1.前言随着数字集成电路技术的发展，数字式示波器的出现以其存储波形及多种信号分析、计算、处理等优良的性能逐步取代模拟示波器。
存储示波器的工作原理
存储示波器的工作原理
示波器是一种用于观察电信号波形的仪器。
它可以将电信号转换成可见的波形，并通过光电转换器将其显示在屏幕上。
示波器的工作原理是基于信号采样和图像显示的技术。
具体来说，示波器的工作原理可以分为以下几个步骤：
1. 信号采集：示波器通过探头将待测信号与仪器连接。
探头会将电信号转换成电压信号，并传送到示波器的输入电路中。
2. 信号解调：示波器接收到输入信号后，会对信号进行放大、滤波和解调等处理。
这些处理旨在提高信号的可观测性和准确性。
3. 信号采样：示波器会对输入信号进行周期性采样。
采样过程中，示波器会在一定的时间间隔内对信号进行取样，以获取信号在不同时间点的电压数值。
4. 数字化处理：示波器会将采样到的模拟信号转换成数字信号。
这个过程一般是通过数模转换器来完成的。
数字化处理可以使示波器具备更高的分辨率和精确度。
5. 数据存储：示波器会将采样到的数字信号存储在内部存储器中，以备将来显示和分析。
6. 波形显示：示波器会将存储的数据通过光电转换器转换成可见的波形，并通过屏幕显示出来。
用户可以通过调节示波器的
触发、时间和电压尺度等参数，以获得所需的波形。
总的来说，示波器的工作原理是将输入信号转换成数字信号，并通过波形显示技术在屏幕上显示出来。
这使得用户可以直观地观察和分析电信号的波形特征，从而进行相应的研究和调试工作。
示波器的存储和回放功能详解
示波器的存储和回放功能详解示波器是一种常见的电子测量仪器，在电子工程、通信、嵌入式系统等领域具有广泛的应用。
它可以通过显示波形来分析和观察电信号的特征，而示波器的存储和回放功能是其中重要的特性之一。
本文将详细介绍示波器的存储和回放功能原理及其应用。
一、存储功能的原理及作用示波器的存储功能通过将采集到的电信号波形数据保存在内存中，实现对波形数据的暂存和处理。
它的原理是将输入信号经过采样和量化转换后，存储到示波器的内部或外部存储器中。
存储功能可以实现对波形数据的长期保存、重复分析和进一步处理，为后续的信号分析和故障排查提供了便利。
存储功能的作用主要有以下几个方面：1. 数据保存与共享：示波器的内存容量较大，可以存储大量的波形数据。
通过存储功能，用户可以将采集到的波形数据保存下来，方便后续的复查和共享。
同时，也可以将波形数据导出到外部存储设备或计算机中，进行更深入的分析和处理。
2. 波形观察与比较：存储功能允许用户将多个波形数据同时存储下来，并进行比较和观察。
这对于观察波形的稳定性、频谱特征等方面非常有帮助。
通过比较多组波形数据，可以更准确地判断信号的变化规律，进一步分析电路的性能。
3. 信号捕获与存储：示波器的存储功能可以将瞬态信号的瞬间变化捕获下来，并保存为波形数据。
这对于分析瞬态信号的幅值、频率等参数非常有用。
用户可以通过存储功能，捕捉到一些短暂的信号现象，以便进一步研究和分析。
二、回放功能的原理及应用示波器的回放功能是指将已存储的波形数据重新播放出来，实现对信号波形的再现。
它的原理是将存储的波形数据按照一定的速率重新读取出来，并通过显示装置呈现出来。
回放功能可以帮助用户在不再接入真实信号源的情况下，对已存储的波形数据进行再次观察和分析。
回放功能主要应用于以下几个方面：1. 故障分析与调试：当某个故障发生时，示波器的回放功能可以帮助用户将故障时的波形数据重新播放，并进行详细分析。
这对于了解故障发生的原因及其影响非常有帮助。
数字存储示波器(DSO)的原理
数字存储示波器（DSO）的原理什么是数字存储示波器？数字存储示波器是一种电子测试设备，它们用来测量不同信号的电压，频率，时间周期。
它们能够捕捉和存储观察到的波形，然后在计算机上进行分析以确定电路中的问题。
数字存储示波器也被称为数字示波器或计算机示波器。
数字存储示波器的工作原理数字存储示波器是数字和模拟技术的结合体。
它通过将输入的信号进行采样并将其转换为数字信号来确保精确度。
这个数字信号是经过时间基准以及放大和叠加处理的信号，然后被保存在矩阵中。
这个矩阵是由内存芯片组成的，存储了多个采样周期的信息。
这些数据通过处理单元进行处理，以实现滤波和快速傅里叶变换，最终在计算机上显示出波形。
一般数字存储示波器采用两种不同的采样方式：实时采样（Real-time Sampling）和等效采样（Equivalent Sampling）。
实时采样实时采样是一种捕获连续波形的方法。
示波器能够捕获一定时间内的实时波形，这个时间取决于示波器的带宽。
示波器先将信号输入一个模数转换器（ADC）转换为数字信号，这个数字信号被保存在内存中。
示波器能够记录每个数字信号，并快速通过电脑将这些数字信号转换为波形。
该技术能够捕获低频波形，也能够以更高的速度捕获高频波形。
等效采样等效采样的主要目的是捕获观察到的信号及其细节。
示波器只会在输入信号的上升和下降边缘上进行采样，这个采样速率与示波器的带宽无关。
该技术也可称为工作于等效时基下（equivalent-time base）的示波器。
数字存储示波器的优点数字存储示波器相对于模拟示波器具有如下优点：•数字示波器能够准确地捕捉到瞬态信号，因为它们以数字形式的形式存储它们。
•数字示波器可以存储大量的数据，并使用计算机处理这些数据以获得更好的分析结果。
•数字示波器的操作更加方便，菜单式用户界面是数字存储示波器界的标准，使操作更加方便。
数字存储示波器的应用数字存储示波器是一种多功能测试仪器，可用于多种应用，包括电气和电子测试、医学诊断、声学资源管理以及音视频生产等。
数字存储示波器的使用实验报告
数字存储示波器的使用实验报告篇1示波器的使用预习思考题1.示波器的功能是什么?2.扫描同步如何理解?3.什么是李萨如图?1.电子示波器是用来直接显示，观察和测量电压波形机器参数的电子仪器。
2.用每一个触发脉冲产生于同触发电压所对应的触发信号的同相位点，故每次扫描起点会准确地落在同相位点于是每次扫描的起始点会准确地落在同相位点，于是每次扫描出的波形完全重复而稳定地显示被测波的波形。
就是触发扫描实现同步的原理。
3.当示波器在Y轴与X轴同时输入正弦信号电压且他们的频率式简单的整数比时荧光屏上出现各式各样的图形这类图形称作“李萨如图”实验数据记录实验仪器：YB4320F双追踪示波器，SG1642函数信号发生器实验步骤：1.用示波器观察信号波形(1)调节扫描旋钮，使示波器的扫描线至长短适当的稳定水平亮线(2)将信号发生器接到ch1或ch2输入上，频率选用数百或数千赫兹方式开关及触发源开关的位置与信号输入通道一致的出稳定的波形。
(3)改变输入信号电压的波形，如正弦波，三角波，方波调节扫描微调，以得到2个。
(4)可以在调节其他该扫描熟悉示波器2.用李萨如图测定频率(1)当示波器在Y轴与X轴同时输入正弦信号电压，且他们的频率式简单的整数比的的荧光屏上出现各种形式的图形，这类图形称作“李萨如图”(2)当fg:fx=1:1时输入fg=50hz.fx=50hz，绘出一种李萨如图(3)当fg:fx=1:2时输入fg=300hz.fx=200hz，绘出一种李萨如图。
思考题1.示波器为接通前，有那些注意事项?2.波形不稳定时，应调节那个旋钮?3.为了观察李萨如图，应该怎样设置按钮?4.欲关闭示波器，首先应把那个旋钮扭到最小?1、确定是否接地2、是否正确连接探头3、查看所有的终端额定值4、在是使用一个通道的情况下触发源选的通用一致5、应调节水平微调使之稳定，再调节CH通道6、首先示波器应该在XY轴输入正弦电压，且加上fg与fx上的频率成整数比7、将示波器探头脱开测量电路，将输入选择开关，达到接地位置，关机，如果是模拟示波器的话，需要将聚集旋钮和亮度旋钮调低，然后在关闭电源。
数字存储示波器的原理是怎样的
数字存储示波器的原理是怎样的数字存储示波器是一种广泛应用于电子测试中的仪器，它可以用于信号测量、分析、记录和显示。
数字存储示波器通过将输入的模拟信号转换成数字信号，然后在数字存储器中记录并对其进行处理，在数码转换器输出端再将数字信号转换为模拟信号进行显示。
下面将对数字存储示波器的原理进行详细讲解。
数字存储示波器的工作原理数字存储示波器的工作原理可以分为三个主要部分：信号采集、数字转换和显示。
信号采集信号采集是数字存储示波器中的第一个主要部分。
在采集信号时，示波器的输入端会接收到模拟信号，然后将信号放大后，通过一个模拟到数字转换器（ADC）进行数字化处理。
模拟到数字转换器将模拟信号按照一定的时间间隔进行采样，并将采样值转换为数字形式。
数字转换数字转换是数字存储示波器的第二个主要部分。
在此过程中，数字存储示波器会将数字信号存储到内存中，同时对其进行数字信号处理，包括滤波、频谱分析、傅里叶变换等操作。
数字信号处理对于分析和显示信号至关重要，它可以帮助用户更好地理解数据，并发现信号的重要特征。
显示显示是数字存储示波器的最后一个主要步骤。
在显示过程中，数字存储示波器会将处理后的数字信号转换为模拟信号进行显示。
这些模拟信号可被显示器解码，使用户能够更直观地了解信号的属性。
通过显示，还可以进一步识别并排除信号中的问题和故障。
数字存储示波器的优势相对于模拟示波器，数字存储示波器具有以下优势：更高精度数字存储示波器可以将模拟信号进行数字化处理，以更高的精度记录和显示信号的变化。
更方便的信号处理数字存储示波器中集成了大量的信号处理算法，并且可以对数码信号进行滤波、傅里叶变换等操作，更方便地提取和分析信号特征。
更强的稳定性数字存储示波器中使用的数字芯片和数字存储器都具备很高的稳定性和可重复性，因此数字存储示波器很少需要进行校准和调整。
更大的便携性数字存储示波器本身非常轻便小巧，便于携带和移动，更加适合现场测试和实验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字存储示波器的原理及使用
示波器是一种用途十分广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。
目前大量使用的示波器有两种：模拟示波器和数字示波器。
模拟示波器发展较早，技术也非常成熟，其优点主要是带宽宽、成本低。
但是随着数字技术的飞速发展，数字示波器拥有了许多模拟示波器不具备的优点：不仅具有可存储波形、体积小、功耗低，使用方便等优点，而且还具有强大的信号实时处理分析功能；具有输入输出功能，可以与计算机或其他外设相连实现更复杂的数据运算或分析。
随着相关技术的进一步发展，数字示波器的频率范围也越来越高了，其使用范围将更为广泛因此，学习数字示波器的使用具有重要的意义。
实验目的
1. 了解数字示波器的工作原理；
2. 掌握数字示波器的使用方法；
3. 会用数字示波器测量未知信号的参数。
实验原理
数字存储示波器与模拟示波器不同在于信号进入示波器后立刻通过高速A/D转换器将模拟信号前端快速采样，存储其数字化信号。
并利用数字信号处理技术对所存储的数据进行实时快速处理，得到信号的波形及其参数，并由示波器显示，从而实现模拟示波器功能。
而且测量精度高，还可以存储和调用显示特定时刻信号。
一个典型的数字存储示波器原理框图如图1所示，模拟输入信号先适当地放大或衰减，然后再进行数字化处理。
数字化包括“取样”和“量化”两个过程，取样是获得模拟输入信号的离散值，而量化则是使每个取样的离散值经A/D转换成二进制数字，最后，数字化的信号在逻辑控制电路的控制下依次写入到RAM（存储器）中，CPU从存储器中依次把数字信号读出并在显示屏上显示相应的信号波形。
GPIB为通用接口总线系统，通过它可以程控数字存储示波器的工作状态，并且使内部存储器和外部存储器交换数据成为可能。
由此可见，数字示波器必须要完成波形的取样、存储和波形的显示，另外为了满足一般应用的需求，几乎所有微机化的数字示波器都提供了波形的测量与处理功能。
1. 波形的取样和存储
由于数字系统只能处理离散信号，所以必须对模拟连续波形先进行抽样，再进行A/D 转换。
根据Nyquist定理，只有抽样频率大于要处理信号频率的两倍时，才能在显示端理想地复现该信号。
由此可见，数字示波器必须要完成波形的取样、存储和波形的显示，另外为了满足一般应用的需求，几乎所有微机化的数字示波器都提供了波形的测量与处理功能。
连续信号离散化通过如图2所示的取样方法完成，把模拟波形送到加有反偏的取样门的a 点，在c 点加入等间隔的取样脉冲，则对应时间t n (n =1,2,3,…)，取样脉冲打开取样门的一瞬间，在b 点就得到相应的模拟量a n (n =1,2,3,…)，这个模拟量就是离散化了的模拟量，把每一个模拟量进行A/D 转换，就可以得到相应的数字量，如a 1→A/D →01H ；a 2→A/D →02H ；a 3→A/D →03H ……。
如果把这些数字量按序存放在存储器中就相当于把一幅模拟波形以数字量存储起来。
图1典型数字存储示波器原理框图
图2 连续模拟波形的离散化 图3双踪显示的存储方式
2.波形的显示
数字存储示波器必须把上面存储器中的波形显示出来以便用户进行观察、处理和测量。
存储器中每个单元存储了一个抽样点的信息，在显示屏上显示为一个点，该点Y 方向的坐标值决定于数字信号值的大小、示波器Y 方向电压灵敏度设定值、Y 方向整体偏移量，X 方向的坐标值决定于数字信号值在存储器中的位置（即地址）、示波器X 方向电压灵敏度的设定值、X 方向的整体偏移量。
为了适应对不同波形的观测、智能化的数字存储器有多种灵活的显示方式：存储显示、双踪显示、插值显示、流动显示等。
存储显示是示波器最基本的显示方式。
它显示的波形是由一次触发捕捉到的信号片断，即制下稳定地显示在CRT上。
存储显示还有；连续捕捉显示和单次捕捉显示之分，在连续捕捉显示方式下,每满足一次触发条件，屏幕上原来的波形就被新存储的波形更新，而单次捕捉显示只保存并显示一次触发形成的波形。
如果需要显示两个电压波形并保持两个波形在时间上的原有对应关系，可采用交替存储技术以达到双踪显示。
这种交替存储技术利用存储器写地址的最低位A0来控制通道开关，使取样和A/D转换轮流对两通道输入信号进行取样和转换，其存储方式如图3所示，当A0为1时，对通道1的信号Y1进行采样和转换，并写入技术存储器单元中，读出时，先读偶数地址，再读奇数地址，Y1和Y2信号便在CRT上交替显示。
示波器屏幕显示的波形由一些密集的点构成，当被观察的信号在一周期内采样点数较少时会引起视觉上的混淆现象，如图4左图所示的正弦波形就很难辨认，一般认为当采样频率低于被测信号频率的2.5倍时，点显示就会造成视觉混淆，为了有效地克服视觉的混淆现象，同时又不降低带宽指标，数字滤波器往往采用插值显示，即在波形上两个测试点数据间进行估值。
估值方式通常有矢量插值法和正弦插值法两种，矢量插值法是用斜率不同的直线段来连接相邻的点，当被测信号频率为采样频率的1/10以下时，采用矢量插值可以得到满意的效果；正弦插值法是以正弦规律用曲线连接各数据点的显示方式，它能显示频率为采样频率的1/2.5以下的被测波形，其能力已接近奈奎斯特极限频率。
图4 波形的插值显示
3. 信号的触发
为了实时稳定地显示信号波形，示波器必须重复地从存储器中读取数据并显示。
为使每次显示的曲线和前一次重合，必须采用触发技术。
信号的触发也叫整部或同步，一般的触发方式为：输入信号经衰减放大后分送至A/D转换器的同时也分送至触发电路，触发电路根据一定的触发条件（如信号电压达到某值并处于上升沿）产生触发信号，控制电路一旦接收到来自触发电路的触发信号，就启动一次数据采集与RAM写入循环。
触发决定了示波器何时开始采集数据和显示波形，一旦触发被正确设定，它可以把不稳定的显示或黑屏转换成有意义的波形。
示波器在开始收集数据时，先收集足够的数据用来在触发点的左方画出波形。
示波器在等待触发条件发生的同时连续地采集数据。
当检测到触发后，示波器连续地采集足够的数据以在触发点的右方画出波形。
触发可以从多种信源得到，如输入通道、市电、外部触发等。
常见的触发类型有边沿触发和视频触发；常见的触发方式有自动触发、正常触发和单次触发。
实验内容
1. 熟悉数字存储示波器及多功能函数信号发生器各旋钮、各按键的功能；
2. 观察多功能函数信号发生器输出的锯齿波、正弦波、方波信号，在显示屏上显示一个正弦波并读出其频率和幅值，并求出相对误差E (r )。
3. 利用李萨如图形测频率。
在menu 菜单中设置X-Y 模式，将DG1022型函数发生器一路主信号输出（MAIN ）的正弦波频率调整到约1kHz ，作为已知的f x 输入到CH1通道；将其另一路信号作为未知的f y 信号输入到CH2通道。
分别利用n x /n y =1 ，2 ，3 ，3/2的李萨如图形，测量计算频率f y 值；
4. 验证f y /f x =n x /n y 关系式的成立。
附注：示波器利用李萨如图形测频率原理：
如果将X 轴的锯齿波扫描电压去掉，换接入正弦电压，那么在X 、Y 两个都是简谐振动的共同作用下，电子束运动所形成的亮点轨迹就是李萨如图形。
李萨如图形与Y 轴方向和X 轴方向的切点数目与f y 和f x 有如下简单的关系：
y
x x y f n f n
所以通过数出李萨如图上的n x 、n y ，若f x 已知便可求得f y ，反之亦然。
f y /f x =n x /n y =2/1李萨如图形形成原理图
y x f f =图形与X 轴的切点数图形与Y 轴的切点数
11y x f f = 12=x y f f 31y x f f = 32y x f f =。
