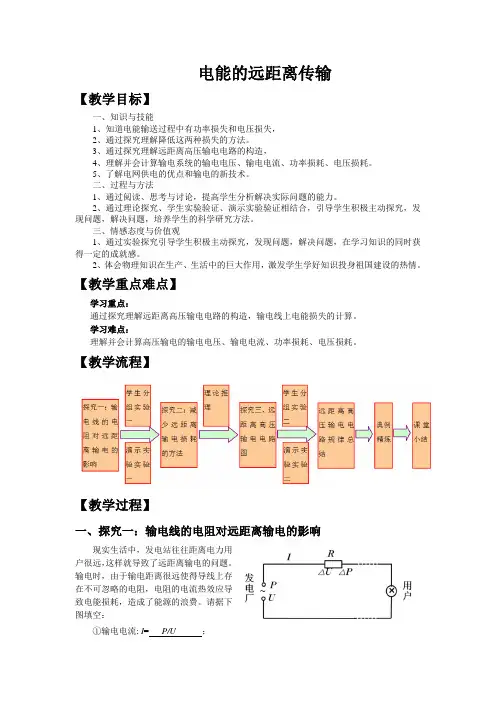

电能的远距离传输【教学目标】一、知识与技能1、知道电能输送过程中有功率损失和电压损失，2、通过探究理解降低这两种损失的方法。
3、通过探究理解远距离高压输电电路的构造，4、理解并会计算输电系统的输电电压、输电电流、功率损耗、电压损耗。
5、了解电网供电的优点和输电的新技术。
二、过程与方法1、通过阅读、思考与讨论，提高学生分析解决实际问题的能力。
2、通过理论探究、学生实验验证、演示实验验证相结合，引导学生积极主动探究，发现问题，解决问题，培养学生的科学研究方法。
三、情感态度与价值观1、通过实验探究引导学生积极主动探究，发现问题，解决问题，在学习知识的同时获得一定的成就感。
2、体会物理知识在生产、生活中的巨大作用，激发学生学好知识投身祖国建设的热情。
【教学重点难点】学习重点：通过探究理解远距离高压输电电路的构造，输电线上电能损失的计算。
学习难点：理解并会计算高压输电的输电电压、输电电流、功率损耗、电压损耗。
【教学流程】【教学过程】一、探究一：输电线的电阻对远距离输电的影响现实生活中，发电站往往距离电力用户很远，这样就导致了远距离输电的问题。
输电时，由于输电距离很远使得导线上存在不可忽略的电阻，电阻的电流热效应导致电能损耗，造成了能源的浪费。
请据下图填空：①输电电流: I= P/U；②电压损耗: △U = IR ； ③功率损耗: △P = I 2R ；分组实验一：体验输电线的电阻对远距离输电的影响 器材：学生低压交流电源（4V ），滑动电阻器（最大50Ω），小灯泡（额定电压4V ），导线若干要求：请使用以上器材模拟上图中的远距离输电电路，以滑动电阻器（最大50Ω）作为输电线的电阻，以小灯泡作为用电设备。
电路图：观察：1）改变滑动电阻器的阻值（相当于加大输电线长度，即增加输电线的电阻），观察小灯泡的亮度变化。
2）注意记住滑动变阻器的有效阻值大概为多少时小灯泡就不亮了，并和后面的实验二进行对比现象： 结论： 演示实验一和学生分组实验一实物图二、探究二：减少远距离输电损耗的方法1、远距离输电电路的两种损耗：⑴功率损耗：远距离输送电能，由于输电线上的电流热效应，电能转化为热能。
(完整版)高中物理选修3-2知识点总结

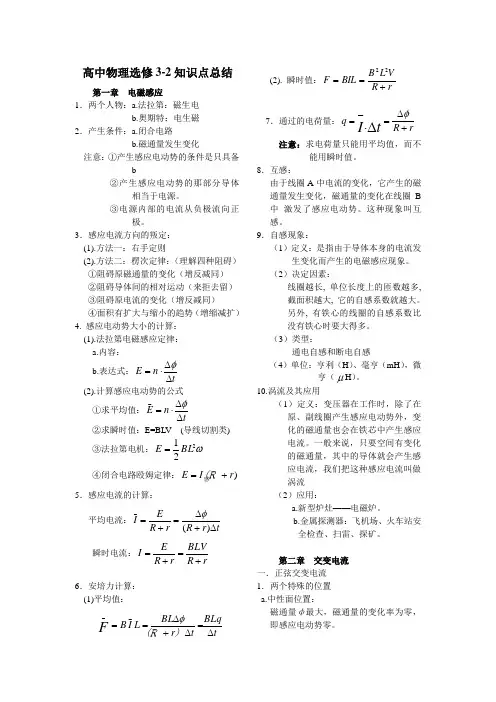

高中物理选修3-2知识点总结第一章 电磁感应1．两个人物：a.法拉第：磁生电b.奥期特：电生磁2．产生条件：a.闭合电路b.磁通量发生变化 注意：①产生感应电动势的条件是只具备b②产生感应电动势的那部分导体相当于电源。
③电源内部的电流从负极流向正极。
3．感应电流方向的叛定： (1).方法一：右手定则 (2).方法二：楞次定律：（理解四种阻碍） ①阻碍原磁通量的变化（增反减同） ②阻碍导体间的相对运动（来拒去留） ③阻碍原电流的变化（增反减同） ④面积有扩大与缩小的趋势（增缩减扩） 4. 感应电动势大小的计算： (1).法拉第电磁感应定律： a.内容：b.表达式：t n E ∆∆⋅=φ (2).计算感应电动势的公式 ①求平均值：t n E ∆∆⋅=φ_②求瞬时值：E=BLV (导线切割类) ③法拉第电机：ω221BL E =④闭合电路殴姆定律：)r （R I E +=感5．感应电流的计算： 平均电流：tr R r R E I ∆+∆=+=)(_φ 瞬时电流：rR BLVr R E I +=+=6．安培力计算： (1)平均值：tBLqt r ）（R BL L I B F∆=∆+∆==φ__(2). 瞬时值：rR VL B BIL F +==227．通过的电荷量：rR q tI +∆=-=∆⋅φ注意：求电荷量只能用平均值，而不能用瞬时值。
8．互感：由于线圈A 中电流的变化，它产生的磁通量发生变化，磁通量的变化在线圈B 中 激发了感应电动势。
这种现象叫互感。
9．自感现象：（1）定义：是指由于导体本身的电流发生变化而产生的电磁感应现象。
（2）决定因素：线圈越长, 单位长度上的匝数越多, 截面积越大, 它的自感系数就越大。
另外, 有铁心的线圈的自感系数比没有铁心时要大得多。
（3）类型：通电自感和断电自感 （4）单位：亨利（H ）、毫亨（mH ），微亨（μH ）。
10.涡流及其应用（1）定义：变压器在工作时，除了在原、副线圈产生感应电动势外，变化的磁通量也会在铁芯中产生感应电流。
T《DZD》高中物理选修3-2(鲁科版)(第4章 远距离输电)
1.线电压:火线与火线之间的电压,一般为380V ;2.相电压:火线与中线之间的电压,一般为220V .知识点一：三相交流电发电机、三相交流电的产生及特点5.瞬时值表达式三个绕组(A X 、B Y 、C Z )中产生的感应电动势可用函数分别表示为 sin A m e E wt =；2sin()3B m e E wt π=-；4sin()3C m e E wt π=- 6.e -t 图象:三相交变电流的e -t 图象如图所示.*注：(1)三相交变电流的每一相电流的变化规律跟前面学过的正弦式交变电流完全相同.(2)三相电流间的相位关系决定了表达式和图象的关系.(3)三相交流发电机由于电枢的特殊连接关系,对外供电时电压(及电流)不是简单地相加或相减的关系.【典例1】请将左边的三相交流发电机的电源绕组连接方式与右边两个接法简图用笔划线对应起来。
【答案】-----；-------。
即横连【拓展】电源绕组的星形接法中，电源的相电压与线电压的关系是什么？电源绕组的三角形接法中，电源的相电压与线电压的关系是什么？【解析】（1）把三相电源三个绕组的末端a ’、b ’、c ’连接在一起，成为一公共点o ，从始端a 、b 、c 引出三条端线，这种接法称为“星形接法”又称“Y 形接法”.如图所示.从每相绕组始端引出的导线叫做“相线”，又称“火线”.图中的o 称为“中性点”.从中性点引出的导线称为“中性线”，简称“中线”.这种具有中线的三相供电系统称为“三相四线制”.每相相线与中线间的电压称为“相电压”，其有效值分别用Vao 、Vbo 、Vco ）表示.每两根相线之间的电压称为“线电压”，其有效值分别用Vab 、Vbc 、Vca 表示.相电压的正方向规定为自始端到中性点.线电压的正方向，例如Vab 的正方向，规定为自始端a 到始端b.星形接法，相电压和线电压显然是不同的，且各相电压之间的相位不同，故在计算相电压和线电压之间的关系时应用矢量方法计算.如有Vab =2Vaocos 30°； Vbc =2Vbocos 30°；Vca =2Vcocos 30°；表示了相电压和线电压之间方向和数量关系. (2) 将一相绕组的末端与另一相绕组的始端相接，组成一封闭三角形，再由绕组间彼此连接的各点引出三根导线作为连接负载之用.这样的连接法称为“三角形接法”，也称“△接法”.如图所示.由图中可见，在△接法中，端线之间的线电压也就是电源每相绕组的相电压，因此有Vab =Vaa ’; Vbc =Vbb ’; Vca =Vcc ’. 【答案】（1）U 线3相=380V ； （2）U 线=U 相=220V【典例2】三相交流发电机的三个线圈中A 相的电压为u ＝311sin 100πtV ，那么（ ）A .三个线圈中交流电的频率都是50HzB .在t ＝0时，其他两个线圈的输电电压为零C .若按Y 形接法，任意两线间的电压的最大值为380VD .若按△形接法，任意两线间的电压的有效值为220V 【解答】正确答案是A 、D .【点拨】三相交流发电机的每个线圈的频率、电压的有效值(或最大值)均相同，但由于不同步，所以任一时刻的瞬时值不同.在两种连接方式中线电压和相电压的关系不同.【典例3】比较三相交流发电机的三个线圈发出的三相交变电压,下列说法正确的是( )A .最大值、周期及达到最大值的时刻均相同B .最大值、周期均相同,但达到最大值的时刻依次相隔1/6周期C .最大值、周期均相同,但达到最大值的时刻依次相隔1/3周期D .最大值、周期及达到最大值的时刻均不相同【解析】选C .由三相交流电的特点可知三个线圈产生的三相电压最大值和周期相同,而达到最大值的时刻依次落后T /3,故选C . 【典例4】下列关于三相交流发电机的说法正确的是( ) A .三相交流发电机与单相交流发电机一样,主要组成部分是电枢线圈和磁极B .三相交流发电机可分为旋转磁极式和旋转电枢式两类C .三相交流发电机发出三相交变电流,但只能使用其中一相交变电流D .三相交流发电机也可以当做三个单相交流发电机,分别单独向外传送三组单相交变电流【解析】选A 、B 、D .由三相交流发电机的原理和分类可知A 、B 正确.三相交流发电机能同时产生出三相独立的交变电流,每相交变电流都能单独使用,故D 正确,C 错误.【典例5】下列关于三相交变电流的产生原理,说法正确的是( ) A .发电机中3个绕组具有相同的匝数和绕向,互成600角 B .在转动过程中,每个绕组产生的感应电动势的最大值和周期都相同C .在转动过程中,每个绕组产生的感应电动势的有效值及瞬时值都相同D .发电机的三个绕组在转动过程中达到最大值的时间依次落后T /3 【答案】选BD .知识点二：电源与负载的连接方式 电源与负载的连接方式 1.连接方式及特点2.相线、中线的区分通常用黄、绿、红三色分别表示相序为A 、B 、C 的相线,用黑色标记中线.3.线电压、相电压大小:通常情况下,相电压为220V ,线电压为380V. *注：(1)三相四线制中的中线不同于用电器设备的接地线.前者有电流通过,后者只在电器漏电时起保护作用.(2)严禁家庭照明电路中私自将接地线当零线使用.【典例1】（1）对称的负载星型接法中，负载电压与相电压和线电压有什么关系？相电流与线电流的关系是什么？（2）对称的负载三角形接法中，相电流与线电流有什么关系？ 【答案】（1）负载的星型接法中，若电源为Y 形连接，则负载的电压应等于相电压，并为线电压的1/3，线电流应等于相电流，即I 线=I 相；若电压为△形连接，则负载的电压应为线电压的1/3，又相电压等于线电压，故有3U 负=U 线=U 相，即有I 线=3I 相 (2)负载的三角形接法中，不管电源为Y 形连接还是△形连接，负载的电压应等于线电压，且都有线电流等于相电流的3倍，即 I 线=3I 相。
(鲁科版)物理选修3-2课件：第4章-第3节-电能的远距离传输
