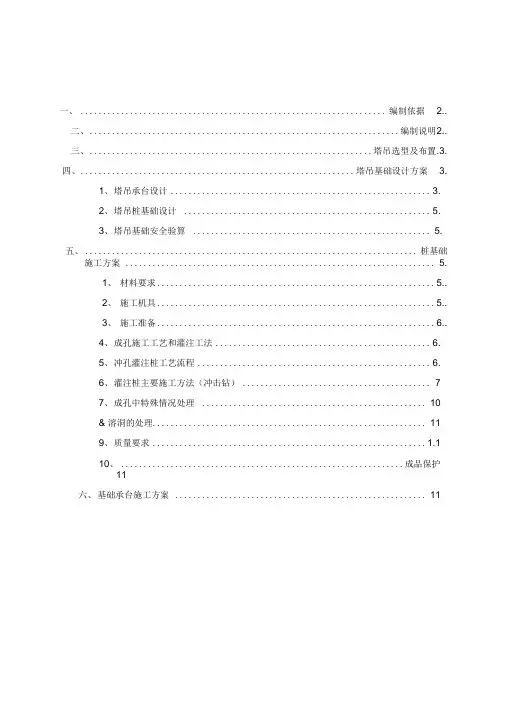

tc5613-6型塔吊基础施工方案
一、.................................................................... 编制依据 2..二、..................................................................... 编制说明2..三、............................................................... 塔吊选型及布置.3.四、............................................................. 塔吊基础设计方案 3.1、塔吊承台设计.......................................................... 3.2、塔吊桩基础设计....................................................... 5.3、塔吊基础安全验算..................................................... 5.五、.......................................................................... 桩基础施工方案..................................................................... 5.1、材料要求.............................................................. 5..2、施工机具.............................................................. 5..3、施工准备.............................................................. 6..4、成孔施工工艺和灌注工法................................................ 6.5、冲孔灌注桩工艺流程.................................................... 6.6、灌注桩主要施工方法（冲击钻） (7)7、成孔中特殊情况处理 (10)& 溶洞的处理 (11)9、质量要求............................................................. 1.110、...............................................................成品保护11六、基础承台施工方案 (11)xx科创园三期一xx公寓1〜6#楼项目塔吊基础施工方案、编制说明XX科创园三期一XX公寓1〜6#楼项目位于XX新区经十三路东侧，南纬一路以南,由六栋高层住宅和地下车库、人防组成，其中，高层住宅均位于地下车库、人防地下室外墙范围内。
5613塔吊安装技术交底
TC5613塔吊安装技术交底一、TC5613塔式起重机是按JG/T5037-93《塔式超重机分类》标准设计的塔式起重机。
塔机为水平起重臂、小车变幅，上回转自身多用塔机。
该机工作方式多，适用范围广，该机有支腿固定、底架固定、外墙护着等工作方式。
固定独立式的起升高度为46m，附着式是在独立式的基础上，增加塔身标准节和附着装置既可实现，起升高度可达150m。
二、塔机安装必须由专业的具有安装资质的安装队伍进行，安装人员应由起重工、电工、安拆工组成，安装负责人必须向操作人员进行交底。
施工人员必须按操作规程严格执行。
三、现场因场地原因，必须配备路基板、平板运输车、大型汽车起重机配合安装，起重工具应准备齐全并符合要求，塔机安装工作应在塔机最高处风速不大于8m/s时进行。
机械各部件所有可拆的销轴，塔身连接的螺栓，螺母均是专用特制零件，任何人不得随意代换。
四、自升塔吊安装顺序：a)组拼并安装塔身，塔身下部与基础相连。
将吊具挂在升架上，拉紧钢丝绳吊起。
切记安装顶升油缸的搁置必须与塔身标准节踏步同侧。
b)将爬升架缓慢套装在三个标准节外侧，将爬升架上的爬爪放在标准节的第二节上部的踏步上，再调整好16个爬升导轮与标准节的间隙(间隙为2~3mm)。
c)安装好顶升油缸，将液压泵吊装到平台一角，接好油管，检查液压系统的运转情况，应保证油泵电机风扇叶片旋向为右旋，与外壳箭头标识一致，以避免烧坏油泵。
如有错误，则应重新接好电机接线。
d)安装回转支承下支座，回转支承、上支座，回转机构。
(1)下支座下部分别与标准节和套架相连，上部与回转支承外圈的下平面通过高强度螺栓连接。
(2)检查上回转支承、下支座，上支座连接用80件8.8级的M24高强螺栓的予紧扭矩是否达到640N.m。
然后将吊具挂在上支座四个支柱耳套下，将回转支承总成吊起。
下支座的八个连接对准标准节四根主弦杆的八个连接套缓慢落下，将回转支承总成放在塔身顶部，切记下支座的斜腹杆方向应与塔身标准节装爬梯斜腹杆方向一致，下支座与套架连接时，应对好四角的标记。
塔吊计算书TC5613(非工况)
塔吊四桩基础的计算书（非工况）依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息塔吊型号: TC5613/QT80A 塔机自重标准值:Fk1=487.50kN起重荷载标准值:Fqk=60.00kN塔吊最大起重力矩:M=1766.00kN.m 塔吊计算高度: H=40.5m塔身宽度: B=1.60m非工作状态下塔身弯矩:M1=-342kN.m 桩混凝土等级: C35 承台混凝土等级:C35保护层厚度: 40mm 矩形承台边长: 4.50m承台厚度: Hc=1.200m承台箍筋间距: S=200mm 承台钢筋级别: HRB400承台顶面埋深: D=0.000m桩直径: d=0.500m 桩间距: a=3.000m桩钢筋级别: HRB335桩入土深度: 12.00m 桩型与工艺: 预制桩桩空心直径: 0.250m计算简图如下：二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=487.5kN2) 基础以及覆土自重标准值G k=4.5×4.5×1.20×25=607.5kN承台受浮力：F lk=4.5×4.5×-6.80×10=-1377kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.48×1.95×1.654×0.2=0.76kN/m2=1.2×0.76×0.35×1.6=0.51kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.51×40.50=20.79kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×20.79×40.50=420.92kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.51×1.95×1.654×0.35=1.36kN/m2=1.2×1.36×0.35×1.60=0.92kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.92×40.50=37.11kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×37.11×40.50=751.54kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-342+0.9×(1766+420.92)=1626.23kN.m非工作状态下，标准组合的倾覆力矩标准值M k=-342+751.54=409.54kN.m三. 桩竖向力计算非工作状态下：Q k=(F k+G k)/n=(487.5+607.50)/4=273.75kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(487.5+607.5)/4+(409.54+37.11×1.20)/4.24=380.79kN Q kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(487.5+607.5--1377)/4-(409.54+37.11×1.20)/4.24=510.96kN工作状态下：Q k=(F k+G k+F qk)/n=(487.5+607.50+60)/4=288.75kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(487.5+607.5+60)/4+(1626.23+20.79×1.20)/4.24=677.99kN Q kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(487.5+607.5+60--1377)/4-(1626.23+20.79×1.20)/4.24=243.76kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(487.5+60)/4+1.35×(1626.23+20.79×1.20)/4.24=710.26kN最大拔力 N i=1.35×(F k+F qk)/n-1.35×(M k+F vk×h)/L=1.35×(487.5+60)/4-1.35×(1626.23+20.79×1.20)/4.24=-340.70kN非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×487.5/4+1.35×(409.54+37.11×1.20)/4.24=309.04kN2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。
qtz80(tc5613)自升塔式起重机基础施工方案_secret
QTZ80（TC5613）自升塔式起重机基础施工方案目录第一章工程概况 (2)第一节项目概况 (2)第二节塔吊选型 (2)第二章塔机基础的设计及制作 (2)第一节塔吊位置选择 (2)第二节塔吊基础设计 (3)一、桩基承载力特征值估算及有关岩土设计参数 (3)二、塔吊基础设计 (5)第三节塔吊基脚螺栓预埋 (5)第四节塔吊基础的防雷接地引接 (5)第五节塔吊基础与底板接头处理 (5)第六节塔吊立架处与地下室顶板主、次梁接头处理 (6)第七节地下室顶板预留孔洞围护 (6)QTZ5014塔吊桩基础的计算书 (6)附图 (12)第一章工程概况第一节编制依据本方案主要依据施工图纸及以下规范及参考文献编制《塔式起重机设计规范》（GBT13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2001）《建筑安全检查标准》JGJ59-99 《混凝土结构设计规范》（GB50010-2002）《建筑桩基技术规范》JGJ94-94第一节项目概况本项目为****项目一期5#楼，由****房地产开发有限公司投资兴建，广东**建筑设计院有限公司设计，广东**建设监理公司监理，黑龙江省***工程公司安徽分公司承建，广东**建筑设计院勘察。
该工程建筑物平面形状呈Y型，总建筑面积为27.80万平方米，建筑物高度：从±0.000起计至屋面高95.85m，梯屋、电梯机房顶高100.40m，地下室底板面标高为-8.80m。
第二节塔吊选型根据施工需要，计划装五台型号为:长**发展股份有限公司生产的自升塔式起重机QTZ80(5613)。
该塔吊安装总高度 130m，塔吊首次安装高度 17.2m，随后爬升至独立自由高度40.5m，以后起升高度超过40.5m时，必须用附着装置对塔身进行附着加固。
首次安装可利用一台16吨和一台30吨汽车吊进行安装，吊装最重部件起重臂时，工作半径9m，24m 臂杆，起重量6.95吨，起吊高度21m，满足吊装要求。

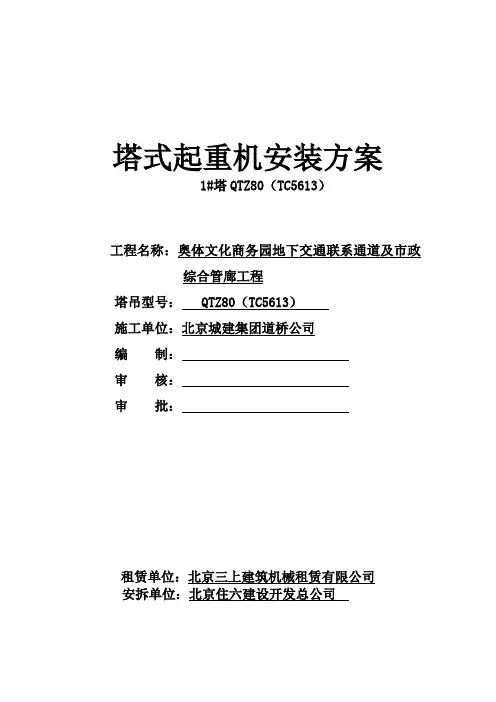

塔吊QTZ80(TC5613)
塔式起重机安装方案1#塔QTZ80（TC5613）工程名称：奥体文化商务园地下交通联系通道及市政综合管廊工程塔吊型号： QTZ80（TC5613）施工单位：北京城建集团道桥公司编制：审核：审批：租赁单位：北京三上建筑机械租赁有限公司安拆单位：北京住六建设开发总公司一、编制依据1、现场施工平面布置图和施工组织设计2、《TC5613塔式起重机安装和使用说明书》3、《特种设备安全监察条例》（国务院第373号令）4、《塔式起重机安全规程》（GB5144-2006）5、《建筑施工高处作业安全技术规范》（JGJ80-91）6、《建筑施工用电安全技术规范》（JGJ46-2005）7、《建设工程安全生产条例》（国务院第393号令）8、《起重机用钢丝绳检验和报废实用规范》（GB/T5972-2006）9、《建筑机械使用安全技术规程》（JGJ33-2012）10、《建筑起重机械安全监督管理规定》（建设部第166号令）11、《生产安全事故报告和调查处理条例》（国务院第493号令）12、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》二、工程概况奥体文化商务园区是以体育文化、国际交流、会展旅游、休闲娱乐功能为核心，以科技创新和可持续发展产业为支撑，提升北京国际影响和国际地位、推动经济增长及产业升级的综合性城市职能中心。
为提升该地区的环境和品质，缓解地面机动车交通压力，减少机动车拥堵对区域内部出行环境造成过大干扰，同时为有效集约的利用地下车库停车资源，在奥体文化商务园区规划二号路、三号路、四号路和九号路以及北辰东路五条道路空间下方设置一条地下市政综合管沟。
地下综合管沟分为三层：地下一层为人行通道层，与地下公共空间建筑层相通；地下二层为地下交通联系通道，为小轿车服务，并与周边地块的地下停车场相通；地下三层为市政综合管廊层，主要用于敷设各类市政管线。
根据工程需要及周遍环境，项目部拟在施工现场使用1台QTZ 80（TC5613）塔吊配合工程的吊装作业，塔吊编号为1#塔，该塔吊为自升式塔吊，塔吊基础相对独立，位于建筑物北侧，采用固定式安装，塔吊臂长采用56m。
QTZ80[5613]详细参数
![QTZ80[5613]详细参数](https://img.taocdn.com/s3/m/3dbb87f09f3143323968011ca300a6c30c22f180.png)
QTZ80<5613> 详细参数QTZ80塔吊的独立高度为46.2米,详细参数如下：技术性能表额定起重力矩 kN.m 880最大起重量 t 8工作幅度 m 3～55起升高度独立式 46.2附着式 151.2起升速度二倍率 m/min 86/44四倍率 43/22回转速度 r/min 0.62变幅速度 m/min 43.3/21.9顶升速度 0.4最低稳定下降速度≤7整机外型尺寸底架m 8×8整机高度独立式 55.892附着式 160.892吊臂端头至回转中心 56.172,QTZ80塔吊特点1额定功率：800kN.m2最大起重能力：8T3最大工作范围：56米4初始起重高度45米〔适合建设14层以下高的大楼,最高起重高度可以达到80米的时候〔适合少于50层建筑。
5采用手推车, 液压系统,吊上回转,并可以快速方便地安装。
6结构采用双速电机线轧制,实现高速轻载和低速重载。
QTZ80塔吊图片QTZ80塔吊详细技术参数3,QTZ80塔式起重机是由中国建筑科学研究院建筑机械化研究分院设计、由我公司开发研制的塔机,该塔机为上回转、水平臂架、小车变幅、液压自升式多用途塔机。
起重力矩800KN.m,最大起重量8T,独立架设时最大起升高度可达45米,加附着最大起升高度可达180米。
该机设计合理、造型美观、质量精良、安全可靠、操作维修方便、价格合理,是广大建筑施工企业理想的建筑施工机械。
具有起升、回转、变幅、顶升四种工作机构,可单独或复合动作,可以获得较高的工作效率。
顶升机构用于塔身接高或降塔。
起升机构采用多速电机,有快速、中速和慢就位多种速度,回转可根据要求选择绕线电机调速或双速电机调速,以满足不同工况的需要。
起重臂可左、右作540度全回转,回转、变幅灵活可靠,起吊就位准确,可满足建筑施工中垂直及水平运输的需要。
该机设有起重量限制器、力矩限制器、起升高度限制器、幅度限位器和回转限制器等安全保护装置齐全,灵敏可靠,确保塔机正常工作。
塔吊计算书TC5613(工况)
塔吊四桩基础的计算书(工况)依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息塔吊型号: TC5613 塔机自重标准值:Fk1=548.70kN起重荷载标准值:Fqk=60.00kN塔吊最大起重力矩:M=1693.00kN.m 塔吊计算高度: H=40.5m塔身宽度: B=1.60m非工作状态下塔身弯矩:M1=-342kN.m 桩混凝土等级: C35 承台混凝土等级:C35保护层厚度: 40mm 矩形承台边长: 4.50m 承台厚度: Hc=1.200m承台箍筋间距: S=200mm 承台钢筋级别: HRB400承台顶面埋深: D=0.000m桩直径: d=0.500m 桩间距: a=3.000m桩钢筋级别: HRB335桩入土深度: 12.00m 桩型与工艺: 预制桩桩空心直径: 0.250m计算简图如下：二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=548.7kN2) 基础以及覆土自重标准值G k=4.5×4.5×1.20×25=607.5kN承台受浮力：F lk=4.5×4.5×-6.80×10=-1377kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.48×1.95×1.654×0.2=0.76kN/m2=1.2×0.76×0.35×1.6=0.51kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.51×40.50=20.79kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×20.79×40.50=420.92kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.51×1.95×1.654×0.35=1.36kN/m2=1.2×1.36×0.35×1.60=0.92kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.92×40.50=37.11kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×37.11×40.50=751.54kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-342+0.9×(1693+420.92)=1560.53kN.m非工作状态下，标准组合的倾覆力矩标准值M k=-342+751.54=409.54kN.m三. 桩竖向力计算非工作状态下：Q k=(F k+G k)/n=(548.7+607.50)/4=289.05kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(548.7+607.5)/4+(409.54+37.11×1.20)/4.24=396.09kN Q kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(548.7+607.5--1377)/4-(409.54+37.11×1.20)/4.24=526.26kN工作状态下：Q k=(F k+G k+F qk)/n=(548.7+607.50+60)/4=304.05kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(548.7+607.5+60)/4+(1560.53+20.79×1.20)/4.24=677.81kN Q kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(548.7+607.5+60--1377)/4-(1560.53+20.79×1.20)/4.24=274.54kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(548.7+60)/4+1.35×(1560.53+20.79×1.20)/4.24=710.01kN最大拔力 N i=1.35×(F k+F qk)/n-1.35×(M k+F vk×h)/L=1.35×(548.7+60)/4-1.35×(1560.53+20.79×1.20)/4.24=-299.13kN非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×548.7/4+1.35×(409.54+37.11×1.20)/4.24=329.70kN2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。
高达5613塔式起重机产品使用说明书
山
市 南 ww 海 w. 高 nh 达 go 建 ld 筑 en 机 .c 械 om 有 .c 限 n 公
制造许可证号：TS2410619-2012
QTZ80（5613）自升塔式起重机
使用说明书
佛山市南海高达建筑机械有限公司
司
佛
山
市 南 ww 海 w. 高 nh 达 go 建 ld 筑 en 机 .c 械 om 有 .c 限 n 公 司
佛
山
市 南 ww 海 w. 高 nh 达 go 建 ld 筑 en 机 .c 械 om 有 .c 限 n 公
司
佛山市南海高达建筑机械有限公司
三、 安全须知
QTZ80（5613）自升塔式起重机使用说明书
共 66 页 第 03 页
市 南 ww 海 w. 高 nh 达 go 建 ld 筑 en 机 .c 械 om 有 .c 限 n 公
3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 2.84 2.64 2.46 2.31 2.17 2.04 1.92 1.82 1.72
● 组合臂长44m时 使用4块平衡重，共9.6吨 工 作 幅 度 2 . 5 ～ 18.5 20 22 24 26 28 30 32 34 36 38 40 42
概
述
QTZ80(5613)型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，
该机为水平臂架、小车变幅、上回转自升式多用途塔机，臂长56米（也可组装成50米或44米），额定 ⒈ 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中
城市高、多层民用建筑施工的需要。同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱 ⒉ 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔机起升高度能适应建 ⒊ 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
TC5613塔机技术性能参数
联系函:感谢项目使用我方的塔吊！现将该塔吊的性能参数和基础资料提供给项目，以便项目了解塔吊的性能，为塔吊的准确定位和基础施工提供参考。
同时，为了保证我方能够顺利地在武汉市安全监督检查站顺利完成塔吊安装的申报、注册、验收等工作，保证塔吊能够及时安装，保证塔吊正常投入使用，请贵方及时向我方提供与塔吊基础施工的有关资料：1、《塔吊基础施工方案》一份；（加盖贵方和监理单位的公章，并有相应技术负责人的审核签字）2、《隐蔽工程验收记录》一式二份；（加盖贵方和监理单位的公章，并有工程项目总监的签字）在此，感谢项目对我方工作的理解、支持与配合！我方将秉承“服务于项目”的原则，以端正的服务态度和优良的服务质量回报贵方！此致敬礼中建三局第二建设工程有限责任公司机械设备租赁公司年月日附：1、TC5613型塔吊的性能参数（含塔吊附着高度）。
2、TC5613型塔吊的基础资料TC5613塔机技术性能参数TC5613塔机技术性能参数塔帽6560m m，过渡节2470，回转2500，套架7090。
T C5613型塔吊·主要部件参数名称尺寸（L*I*H）重量（KG）基础节1700*1700*2800 930标准节1700*1700*2800 860（930）顶升套架2300*2300*7090 4290回转支承4330*2300*2500 5250驾驶室总成2000* *1990 450回转塔身1360*1360*2472 1080塔顶1380*1380*6360 1420起重臂56000*1400*120051500*1400*12051654865平衡臂5700*3090*1300 2440+2100*6+1200*1TC5613型塔吊基础资料根据《TC5613塔式起重机安装使用说明书》：1、对于各种高度和各种型号的塔吊，最佳基础的选用取决于现场的地基承压力；对于任何高度的塔吊，按低于或等于现场地基承压力来选择基础。
丽水御湾2#TC5613塔式起重机附墙顶升施工方案
目录1、设计依据................................................................................................................................ - 1 -2、工程概况................................................................................................................................ - 1 -3、施工项目组织机构及职责.................................................................................................... - 2 -3.1、分包单位施工项目部组织机构................................................................................ - 2 -3.2、施工人员职责分工.................................................................................................... - 2 -4、附着布置................................................................................................................................ - 3 -4.1、立面布置.................................................................................................................... - 3 -4.2、平面布置.................................................................................................................... - 4 -5.附着拉杆设计.......................................................................................................................... - 4 -5.1、塔吊受力计算............................................................................................................ - 4 -5.2、截面几何特性............................................................................................................ - 7 -5.3、整个拉杆截面强度验算............................................................................................ - 8 -5.4、平面内稳定性验算.................................................................................................... - 8 -6.连接处校核.............................................................................................................................. - 9 -6.1 、拉杆与封口板连接处焊缝校核（N=365KN）........................................................ - 9 -6.2、拉杆耳板与封口板之间焊缝校核（N=365KN）...................................................... - 9 -6.3、销轴校核（N=365KN）.......................................................................................... - 10 -6.4 、耳板销孔处校核（N=365KN）.............................................................................. - 10 -6.5、耳座连接处焊缝校核.............................................................................................. - 10 -6.6、耳座连接螺杆强度校核.......................................................................................... - 12 -7．附墙安装要求...................................................................................................................... - 15 -7.1、附墙装置安装前的准备工作.................................................................................. - 15 -7.2、附着装置安装注意事项.......................................................................................... - 15 -7.3、附着安装要求.......................................................................................................... - 15 -8、顶升加节.............................................................................................................................. - 16 -8.1、顶升前的准备.......................................................................................................... - 16 -8.2、塔机的配平.............................................................................................................. - 16 -8.3、顶升作业过程.......................................................................................................... - 17 -8.4、顶升注意事项.......................................................................................................... - 18 -9、附墙图.................................................................................................................................. - 20 -9.1、塔吊附墙立面布置图.............................................................................................. - 20 -9.2、塔吊附墙平面布置图.............................................................................................. - 21 -9.3、塔吊附墙拉杆设计图.............................................................................................. - 22 -9.4、塔吊附墙埋件设计图.............................................................................................. - 23 -1、设计依据1.《混凝土结构设计规范》（GB 50010-2002）2.《钢结构设计规范》（GB 50017-2003）3.《塔式起重机设计规范》（GB/T13752-92）4.《TC5613塔式起重机使用说明书》5.2#TC5613附着各拉杆受力2、工程概况工程名称：丽水御湾建设工期：项目于2016年5月1日开工，计划完工时间2018年4月22日建设单位：广州市番禺区房地产联合开发总公司大石公司施工单位：上海建工五建集团有限公司监理单位：广东粤能工程管理有限公司设计单位: 广东建筑艺术设计院有限公司勘察单位：化工部广州地质工程勘察院建设位置：番禺区大石街北联村105国道大石桥东侧总建筑面积60440 m2，其中地上42279 m2，地下18161.4m2, 本工程由2幢（自编号1-1#、1-2#，2#）高层住宅和地下室组成。
TC5613-6说明书
编制： 校对： 审核：
TC5613-6塔式起重机
概
述
0－1
概
述
TC5613-6 塔式起重机,是长沙中联重工科技发展股份有限公司按 JG/T5037-93 《塔 式起重机分类》设计的。 TC5613-6 塔机为水平起重臂、 小车变幅、 上回转自升多用途塔机。 该机的特色有： 1. 性能参数及技术指标国内领先，最大工作幅度 56m，最大起升高度 220m。 2. 该机有地下浇基础固定式，底架固定独立式,外墙附着等工作方式，适用各种不同 的施工对象。独立式的起升高度为 40.5m，附着式的起升高度可达 220m。该塔机还 有内爬式、轨道行走式，用户需要请订货时说明。 3. 工作速度高，调速性能好，工作平稳可靠。 4. 电气控制系统采用专业厂家引进国外先进技术生产的电气元件， 寿命比国产元件长 3～4 倍，故障少，维修简单，工作可靠。 5. 配置各种安全装置 8 种，且为机械式或机电一体化产品，能确保塔机工作可靠。 6. 设计在坚持切实符合国情， 确保安全可靠原则的同时， 尽可能地吸收采用了国内外 成熟可靠的先进技术，来提高整机的技术水平，采用的成熟可靠的先进技术有： 1) 回转机构选用进口变频器，实现变频无级调速，起、制动平稳，无冲击，安 全可靠。 2) 专业电器厂引进法国 TE 公司技术生产的电器元件； 3) 引进国外先进技术并国产化了的重量限制器、力矩限制器、高度限位器、幅 度限位器、回转限位器、回转、牵引机构的制动器等安全装置。 4) 小车防断绳装置(防溜车)和防断轴装置； 5) 起升机构排绳系统； 6) 牵引绳张紧系统； 7) 刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小， 外形美观，长度有几种变化，满足不同施工需要； 8) 司机室独立外置，视野好，内部空间大，给操作者创造良好的工作环境； 司机用先进的联动台操纵各机构动作，操作容易，维修简单。 7. 设计完全符合或优于有关国家标准。 适用于高层或超高层民用建筑、桥梁水利工程、大跨度工业厂房以及采用滑模法 施工的高大烟囱及筒仓等大型建筑工程中。
QTZ80(5613)详细参数
QTZ80(5613) 详细参数QTZ80塔吊的独立高度为46.2米，详细参数如下：技术性能表额定起重力矩 kN.m 880最大起重量 t 8工作幅度 m 3～55起升高度独立式 46.2附着式 151.2起升速度二倍率 m/min 86/44四倍率 43/22回转速度 r/min 0.62变幅速度 m/min 43.3/21.9顶升速度 0.4最低稳定下降速度≤7整机外型尺寸底架m 8×8整机高度独立式 55.892附着式 160.892吊臂端头至回转中心 56.172,QTZ80塔吊特点1）额定功率：800kN.m2）最大起重能力：8T3）最大工作围：56米4）初始起重高度45米（适合建设14层以下高的大楼），最高起重高度可以达到80米的时候（适合少于50层建筑）。
5）采用手推车，液压系统，吊上回转，并可以快速方便地安装。
6）结构采用双速电机线轧制，实现高速轻载和低速重载。
QTZ80塔吊图片QTZ80塔吊详细技术参数3,QTZ80塔式起重机是由中国建筑科学研究院建筑机械化研究分院设计、由我公司开发研制的塔机，该塔机为上回转、水平臂架、小车变幅、液压自升式多用途塔机。
起重力矩800KN.m，最大起重量8T，独立架设时最大起升高度可达45米，加附着最大起升高度可达180米。
该机设计合理、造型美观、质量精良、安全可靠、操作维修方便、价格合理，是广大建筑施工企业理想的建筑施工机械。
具有起升、回转、变幅、顶升四种工作机构，可单独或复合动作，可以获得较高的工作效率。
顶升机构用于塔身接高或降塔。
起升机构采用多速电机，有快速、中速和慢就位多种速度，回转可根据要求选择绕线电机调速或双速电机调速，以满足不同工况的需要。
起重臂可左、右作540度全回转，回转、变幅灵活可靠，起吊就位准确，可满足建筑施工中垂直及水平运输的需要。
该机设有起重量限制器、力矩限制器、起升高度限制器、幅度限位器和回转限制器等安全保护装置齐全，灵敏可靠，确保塔机正常工作。
塔吊TC5613安装方案
编制单位：编制日期：TC5613塔式起重机安装施工方案QTZ80（TC5613）目录一、编制依据 (3)二、工程概况 (4)三、塔吊的性能技术参数 (6)四、安装准备 (7)五、安装程序 (9)六、安全措施及注意事项 (15)七、塔吊防雷保护 (17)八、群塔作业防碰撞措施 (18)九、塔吊调试验收 (20)十、吊钩保险措施 (22)十一、塔式起重机安全操作规程 (23)十二、环境管理要求 (24)十三、应急预案措施 (25)十四、其它................................................................. 错误!未定义书签。
TC5613塔式起重机安装方案一、编制依据1. 施工组织设计及现场平面布置图；2.《塔式起重机安装拆卸工》，编号978-7-112-11700-0；3. 《天津市建筑工程施工现场安全管理规程》，编号J10498-2005DB29-113-2004；4.《建筑施工高处作业安全技术规程》，编号JGJ80-91；5.《建筑机械使用安全技术规程》，编号JGJ33-2001；6．《塔式起重机操作使用规程》，编号JG/T100—1999；二、工程概况1、工程概况：**。
场地东西宽度约为202m左右；南北长度约为303m左右，周长约1052m，占地面积约为61750㎡。
地盘若大，位置显赫，处于繁华的商业区和大面积的景观区。
2、施工现场概况安装现场道路平整，场地宽阔，塔机编号分别为A#、B#、2#、3#和4#号塔机，其中A#、B#、3#和4#大臂安装56m，2#塔机大臂安装50m，每台塔机的安装各需要30T汽车吊一台。
3、塔吊基础定位A#塔吊B#塔吊2#塔吊3#塔吊4#塔吊三、塔吊的性能技术参数1、塔机主要性能技术参数表公称起重力矩800KN﹒m 独立高度40.5m 前端吊重 1.3T 最大附着高度220m 最大工作幅度56m 最大起重量6T总功率35.3kw（不包括顶升机构）2、基础载荷表四、安装准备1、作业人员组成：2、机具准备3、各部件重量表4、作业环境应达到的条件5、安装前的检查为了保证安装工作的顺利进行，安装前必须按工种，按部位指定专人进行零部件检查，保证零部件的质量。
TC5613塔机技术性能参数
联系函:感谢项目使用我方的塔吊！现将该塔吊的性能参数和基础资料提供给项目，以便项目了解塔吊的性能，为塔吊的准确定位和基础施工提供参考。
同时，为了保证我方能够顺利地在武汉市安全监督检查站顺利完成塔吊安装的申报、注册、验收等工作，保证塔吊能够及时安装，保证塔吊正常投入使用，请贵方及时向我方提供与塔吊基础施工的有关资料：1、《塔吊基础施工方案》一份；（加盖贵方和监理单位的公章，并有相应技术负责人的审核签字）2、《隐蔽工程验收记录》一式二份；（加盖贵方和监理单位的公章，并有工程项目总监的签字）在此，感谢项目对我方工作的理解、支持与配合！我方将秉承“服务于项目”的原则，以端正的服务态度和优良的服务质量回报贵方！此致敬礼中建三局第二建设工程有限责任公司机械设备租赁公司年月日附：1、TC5613型塔吊的性能参数（含塔吊附着高度）。
2、TC5613型塔吊的基础资料塔帽6560m m，过渡节2470，回转2500，套架7090。
TC5613型塔吊·主要部件参数名称尺寸（L*I*H）重量（KG）基础节1700*1700*2800 930标准节1700*1700*2800 860（930）顶升套架2300*2300*7090 4290回转支承4330*2300*2500 5250驾驶室总成2000* *1990 450回转塔身1360*1360*2472 1080塔顶1380*1380*6360 1420起重臂56000*1400*120051500*1400*120051654865平衡臂5700*3090*1300 2440+2100*6+1200*1TC5613型塔吊基础资料根据《TC5613塔式起重机安装使用说明书》：1、对于各种高度和各种型号的塔吊，最佳基础的选用取决于现场的地基承压力；对于任何高度的塔吊，按低于或等于现场地基承压力来选择基础。
2、固定支脚的安装不当将会严重影响塔吊使用（如：塔身倾斜）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联系函
:
感谢项目使用我方的塔吊！
现将该塔吊的性能参数和基础资料提供给项目，以便项目了解塔吊的性能，为塔吊的准确定位和基础施工提供参考。
同时，为了保证我方能够顺利地在武汉市安全监督检查站顺利完成塔吊安装的申报、注册、验收等工作，保证塔吊能够及时安装，保证塔吊正常投入使用，请贵方及时向我方提供与塔吊基础施工的有关资料：
1、《塔吊基础施工方案》一份；
（加盖贵方和监理单位的公章，并有相应技术负责人的审核签字）
2、《隐蔽工程验收记录》一式二份；
（加盖贵方和监理单位的公章，并有工程项目总监的签字）
在此，感谢项目对我方工作的理解、支持与配合！我方将秉承“服务于项目”的原则，以端正的服务态度和优良的服务质量回报贵方！此致
敬礼
中建三局第二建设工程有限责任公司
机械设备租赁公司
年月日
附：
1、TC5613型塔吊的性能参数（含塔吊附着高度）。
2、TC5613型塔吊的基础资料
塔帽6560m m ，过渡节2470，回转2500，套架7090。
TC5613型塔吊·主要部件参数
名称 尺寸（L*I*H ） 重量（KG ）
基础节 1700*1700*2800 930 标准节 1700*1700*2800 860（930）
顶升套架 2300*2300*7090 4290 回转支承 4330*2300*2500 5250 驾驶室总成 2000* *1990 450 回转塔身 1360*1360*2472 1080 塔顶 1380*1380*6360 1420 起重臂 56000*1400*1200 51500*1400*1200 5165 4865
平衡臂
5700*3090*1300
2440+2100*6+1200*1
TC5613型塔吊基础资料
根据《TC5613塔式起重机安装使用说明书》：
1、对于各种高度和各种型号的塔吊，最佳基础的选用取决于现场的地基承压力；对于任何高度的塔吊，按低于或等于现场地基承压力来选择基础。
2、固定支脚的安装不当将会严重影响塔吊使用（如：塔身倾斜）。
附一：TC5613型塔吊基础载荷
TC5613型塔吊基础设计要求
依据《塔式起重机设计规范》（GB/T13752—92）的规定，固定式塔式起
载荷工况 基础载荷
P1（t ） P2（t ） M （t ·M ） MK （t ·M ） 工作工况 67.5 2.9 169.9 30.47 非工作工况
57.5
7.9
228.9
重机使用的混凝土基础的设计应满足抗倾翻稳定性条件和强度条件。
1、基础所承受的载荷的分析
1.1 塔吊在自立高度状态下，所承受的风载荷等水平载荷，以及各种弯矩、扭矩对基础产生的载荷最大；安装附墙装置以后，各种水平载荷、弯矩、扭矩等主要由附墙装置承担。
所以，塔吊上升到最大高度以后，对基础传递的载荷与自立高度相比，仅多了标准节的重量，而其所传递的风载荷要小得多。
1.2 塔吊的危险工况为非工作状态。
故塔吊基础所承受的载荷的分析，以塔吊的自立高度（78.4米）为标准，在非工作状态下进行验算，如下图所示。
M
Fv
Fh
h
Fg
e
1
b
① M —作用在基础上的弯矩，吨·米。
查阅《TC5613型塔式起重机安装使用说明书》，M = 228.9 吨·米。
② F v—作用在基础上的垂直载荷（塔吊重量），吨。
查阅《TC5613型塔式起重机安装使用说明书》，F v = 57.5 吨。
③ F h—作用在基础上的水平载荷（剪切应力，由风载荷产生），吨。
查阅《TC5613型塔式起重机安装使用说明书》，F h =7.9 吨。
④ F g—塔吊基础混凝土的重量，吨
⑤ h —塔吊基础承台的厚度，米
⑥ b —塔吊基础承台的宽度，米
⑦ e —偏心距，即地面反力的合力至塔吊基础中心的距离，米
⑧ l —地面反力的合力至塔吊基础边缘的距离，米
2、塔吊基础设计计算
2.1 塔吊基础的抗倾翻稳定性验算
e = （M + F h·h）/（F v + F g）≤ b/3
若不能满足要求。
则采取措施（如：桩基础）
2.2 塔吊基础的强度（地基承载力）验算
P B = 2×（F v + F g）/（3·b·l）≤［P B］
其中，l = b/2－e
［P B］—地面许用压应力，由实地勘探和基础处理情况确定。
一般取［P B］= 2×105～3×105 Pa
2.3 塔吊基础的配筋验算
TC5613型塔吊基础设计举例
根据《塔式起重机设计规范》（GB/T13752—92），固定式起重机使用的混凝土基础的设计应满足抗倾翻稳定性和强度条件。
混凝土强度等级不低于C35。
其中，地面许用压应力，由实地勘探和基础处理情况确定，一般取［Pa］= 2×105～3×105 Pa。
混凝土基础设计举例：
M：混凝土基础
M142N：混凝土基础重量（吨），F g = 142 吨
混凝土基础的上、下层钢筋采用圆钢箍筋连接；每层钢筋又由两个交错层组成，相互之间用钢丝连接。
38：钢筋数量
HA：高强度钢筋
25：钢筋直径（MM）
38 HA 25 × 6550 （e：155）
e：钢筋间距（MM）
6550：钢筋长度（MM）
ep：螺纹圆钢D：密度
V：体积（M3）L：长度（MM）
b：宽度（MM）h：高度（MM）
第一层：上层钢筋33 Φ20×6600 (e:195)
50595050
第二层：上层钢筋33 Φ20×6600 (e:195)
595050
50
第一层：上层钢筋33 Φ20×6600 (e:195)
595050
50
第二层：上层钢筋33 Φ20×6600 (e:195)
595050
50
11×11 = 121
Φ12×1850
1300
3
1000
3000
3000
A
A
L:6000 b:6000 h:1350 V:48.6立方米
6000
1350
第一层：上层钢筋33 Φ20×6100 (e:180)
50545050
第二层：上层钢筋33 Φ20×6100 (e:180)
545050
50
第一层：上层钢筋33 Φ20×6100 (e:180)
545050
50
第二层：上层钢筋33 Φ20×6100 (e:180)
545050
50
Φ20×1850
1300
3
1000
2750
2750
A
A
L:5500 b:5500 h:1350 V:40.9立方米
5500
1350
11×11 = 121
实用标准
文案大全
基础图·M81N--地耐力220KPa 第一层：上层钢筋27 Φ20×5600 (e:180)
50495050
第二层：上层钢筋27 Φ20×5600 (e:180)49505050第一层：上层钢筋27 Φ20×5600 (e:180)49505050第二层：上层钢筋27 Φ20×5600 (e:180)
495050
50Φ12×1750
13003
100025002500
A A
L:5000 b:5000 h:1350 V:33.75立方米
500013509×9 = 81
