高二物理恒定电流专题复习.doc
高二物理：恒定电流知识点归纳
高二物理：恒定电流知识点归纳一、电流1. 电流的形成：电荷的定向移动形成电流只要导线两端存在电压，导线中的自由电子就在电场力的作用下，从电势低处向电势高处定向移动，移动的方向与导体中的电流方向相反．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导线内的电场线保持和导线平行。
2. 电流的宏观表达式：I=q/t，适用于任何电荷的定向移动形成的电流。
3. 电流的微观表达式：I=nqvS（n为单位体积内的自由电荷个数，S为导线的横截面积，v为自由电荷的定向移动速率）。
二、电动势1. 物理意义：表示电源把其它形式的能（非静电力做功）转化为电能的本领大小。
电动势越大，电路中每通过1C电量时，电源将其它形式的能转化成电能的数值就越多。
2. 定义：在电源内部非静电力所做的功W与移送的电荷量q的比值，叫电源的电动势，用E 表示。
定义式为：E = W/q。
【关键一点】①电动势的大小由电源中非静电力的特性（电源本身）决定，跟电源的体积、外电路无关。
②电动势在数值上等于电源没有接入电路时，电源两极间的电压。
③电动势在数值上等于非静电力把1C电量的正电荷在电源内从负极移送到正极所做的功。
3. 电源（池）的几个重要参数①电动势：它取决于电池的正负极材料及电解液的化学性质，与电池的大小无关。
②内阻（r）:电源内部的电阻。
③容量：电池放电时能输出的总电荷量．其单位是：A·h，mA·h。
【关键一点】对同一种电池来说，体积越大，容量越大，内阻越小。
三、部分电路欧姆定律1. 内容：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比．2. 公式：3. 适用条件：金属导电或电解液导电、不适用气体导电．4. 图像【关键一点】I-U 曲线和U-I 曲线的区别：对于电阻一定的导体，图中两图都是过原点的直线，I-U图像的斜率表示电阻的倒数，U-I图像的斜率表示电阻。
还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线是一条曲线。
高二物理恒定电流期末复习
④对电动机来说，输入的功率P入=IU；发热的功率P热=I2R， 输出的功率，即机械功率P机=P入－P热=UI－I2R．
由上述例题可知：电动机在启动时电流较大，容易被烧坏； 正常运转时电流反而较小。
知识内容 闭合电路的欧姆定律 一、电动势ε
1、电源是把其他形式的能转化为电能的装置． 2、电动势是反映电源把其它形式的能转化为电能的本领 大小.数值上等于电路中每通过1C电量电源所提供电能的 数值.单位是:伏特.
tan
R1
U I 1 R 故 I U R
于是得
0.2 0.1
1Байду номын сангаас
U/V
1 10 0.1
1 10 R2 = = Ω 0. 3 3
故R1:R2=3:1
(2)由欧姆定律可得U=IR，当I相同时，U∝R，故 U1 :U2=R1:R2=3：1． 1 (3)根据欧姆定律：I=U/R，当U相同时， I R 故I1:I2=R2:R1=1：3．也可由图象直接得出
U2
o
U2
例题分析
一直流电动机线圈内阻一定，用手握住转轴使其 不能转动，在线圈两端加电压为0.3V，电流为0.3A；松开 转轴，在线圈两端加电压为2V时，电流为0.8A，电动机正 常工作．求:该电动机正常工作时，输入的电功率是多少? 电动机的机械功率是多少? 解析：电动机不转动时，其消耗的电功全部转化为内能， 故可视为纯电阻电路，由欧姆定律得电动机线圈内阻：
问题讨论
在不同电路中，为什么U不一定等于IR? 在纯电阻电路中，电流做功把电能全部转化为热能， 即UIt=I2Rt，所以U =IR；在非纯电阻电路中，电流做 功把电能的一部分转化为热能，另一部分转化为机械能 或化学能等，即UIt＞I2Rt，此时U＞IR，如电动机电路 等． 电流做的功多．能否说它的电功率大? 不能。因为电功率描述的是电流做功的快慢．电功 W=UIt,电流做的功多，有可能时间很长，而P=UI可能 很小。
高二物理关于恒定电流的知识点(合集6篇)
高二物理关于恒定电流的知识点〔合集6篇〕篇1：高二物理恒定电流知识点总结 1.电流强度：I=q/t{I:电流强度(A)，q:在时间t内通过导体横载面的电量(C)，t:时间(s)｝2.欧姆定律：I=U/R{I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝3.电功与电功率：W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝4.纯电阻电路中：由于I=U/R，W=Q，因此W=Q=UIt=I2Rt=U2t/R5.焦耳定律：Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝6.电总动率、电输出功率、电效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电电动势(V)，U:路端电压(V)，η：电效率｝7.电阻、电阻定律：R=ρL/S{ρ：电阻率(Ω?m)，L:导体的长度(m)，S:导体横截面积(m2)｝8.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U外{I:电路中的总电流(A)，E:电电动势(V)，R:外电路电阻(Ω)，r:电内阻(Ω)｝9.电路的串/并联串联电路(P、U与R成正比)并联电路(P、I与R成反比)高二物理学习方法指导预习通读一遍教材，去理解和承受新的物理概念，找到它的特点，提早知道公式和定理等。
把不明白的地方作记号，等后面深化学习时解决或者问教师。
新旧知识是一个继承关系，并不是割裂独立的。
预习新知识的时候，要联络前面学过的知识，发现哪里不会不明白不清楚，要赶紧补回来，因为教师默认你已经会啦!扫除这些“绊脚石”，才能立即理解课堂上教师讲的新课。
预习也要注意时间和效率，一般优先预习自己不擅长的科目，回绝苦思冥想(其实是在发愣?)，完全可以把问题留到上课听讲的时候解决!尝试自己画出知识点脉络图，可以全面理解整本书的知识点和考点。
听课课堂是学习的主要场所，听课是学习的主要过程，听课的效率如何，决定着学习的主要状况。

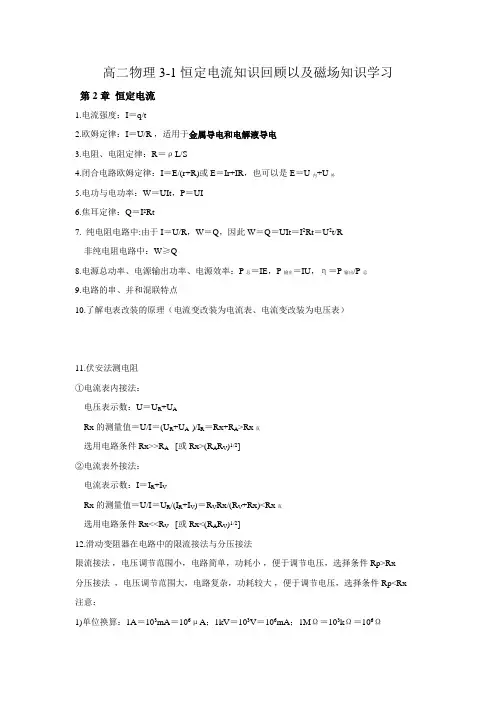

高二物理 选修3-1 第二、三章恒定电流和磁场
高二物理3-1恒定电流知识回顾以及磁场知识学习第2章恒定电流1.电流强度：I＝q/t2.欧姆定律：I＝U/R ，适用于金属导电和电解液导电3.电阻、电阻定律：R＝ρL/S4.闭合电路欧姆定律：I＝E/(r+R)或E＝Ir+IR，也可以是E＝U内+U外5.电功与电功率：W＝UIt，P＝UI6.焦耳定律：Q＝I2Rt7. 纯电阻电路中:由于I＝U/R，W＝Q，因此W＝Q＝UIt＝I2Rt＝U2t/R非纯电阻电路中：W≥Q8.电源总动率、电源输出功率、电源效率：P总＝IE，P输出＝IU，η＝P输出/P总9.电路的串、并和混联特点10.了解电表改装的原理（电流变改装为电流表、电流变改装为电压表）11.伏安法测电阻①电流表内接法：电压表示数：U＝U R+U ARx的测量值＝U/I＝(U R+U A )/I R＝Rx+R A>Rx真选用电路条件Rx>>R A [或Rx>(R A R V)1/2]②电流表外接法：电流表示数：I＝I R+I VRx的测量值＝U/I＝U R/(I R+I V)＝R V Rx/(R V+Rx)<Rx真选用电路条件Rx<<R V [或Rx<(R A R V)1/2]12.滑动变阻器在电路中的限流接法与分压接法限流接法，电压调节范围小，电路简单，功耗小，便于调节电压，选择条件Rp>Rx分压接法，电压调节范围大，电路复杂，功耗较大，便于调节电压，选择条件Rp<Rx 注意：1)单位换算：1A＝103mA＝106μA；1kV＝103V＝106mA；1MΩ＝103kΩ＝106Ω2)各种材料的电阻率都随温度的变化而变化,金属电阻率随温度升高而增大；3)串联总电阻大于任何一个分电阻，并联总电阻小于任何一个分电阻；4)当电源有内阻时，外电路电阻增大时，总电流减小，路端电压增大；5)当外电路电阻等于电源电阻时，电源输出功率最大，此时的输出功率为E2/(4r)；上节回顾1、根据欧姆定律 I=U/R ，下列哪种说法是正确的（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B ．导体两端的电压越大，这段导体的电阻就越大 C ．导体的电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，这段导体中电流就越大2、两电阻R1、Ｒ2的电流I 和电压U 的关系如图1所示， 可知两电阻R1∶Ｒ2等于 A.1∶３ B.３∶１ C.１∶3D.3∶１3、一个标有“220V 60W “的白炽灯泡，加上的电压由零逐渐增大到220V ，在此过程中，电压（U ）和电流（I ）的关系可用图线表示， 题中给出的四个图线中，符合实际的是( )4、在电阻两端加50 V 的电压，该电阻10秒内有20C 的电量通过横截面，则该电阻的阻值为 Ω5、一段导体两端电压是4 Ｖ，在2 min 内通过导体某一横截面积的电量是15 C ，那么这段导体的电阻应是 Ω.6、将A 、B 两个白炽灯接入电路，关于这两只灯泡的发光情况，正确的说法是（ ） A 、若A 灯中的电流比B 灯大，则A 灯一定比B 灯亮 B 、若A 灯两端的电压比B 灯大，则A 灯一定比B 灯亮 C 、若电流对A 灯做的功比B 灯多，则A 灯一定比B 灯亮 D 、若A 灯消耗的电功率比B 灯大，则A 灯一定比B 灯亮7、一电流表的满偏电流Ig=1mA ，内阻为200Ω．要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）UI图1R 1R 2300600 UI 0A SIUB SUC SIUD SI图2A、并联一个0.4欧姆的电阻B、并联一个200欧姆电阻C、串联一个0.4欧姆的电阻D、串联一个200欧姆电阻8、一电流表的满偏电流Ig=1mA，内阻为500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上（）A、串联一个10K欧姆B、并联一个10K欧姆C、串联一个9.5K欧姆D、并联一个9.5K欧姆9、在下列用电器中，那些属于纯电阻用电器：（）A、电扇和电吹风B、白炽灯、电烙铁和电热毯C、洗衣机和电冰箱D、电解槽10、若A灯标有“220V 60W”，B灯标有“220V 100W”，把两灯接入电路中，下列说法中正确的是（）A、当通过两灯的电流相等时，A灯比B灯亮B、当通过两灯的电流相等时，B灯比A灯亮C、当加在两灯的电压相等时，A灯比B灯亮D、当加在两灯的电压相等时，B灯比A灯亮11、在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，下列结论正确的是（）A、在任何电路中，电功UIt=I2RtB、在任何电路中，电功为UIt，电热为I2RtC、在纯电阻电路中，UIt=I2RtD、在非纯电阻电路中，UIt≥I2Rt12、用伏安法测电阻有电流表外接法与电流表内接法两种方法。
高二物理期末复习 第二章《恒定电流》 .doc
高二物理期末复习 第二章《恒定电流》知识体系错误!未指定书签。
错误!未指定书签。
第一讲 电流 电阻 电功 电功率一、电流1．电流形成的条件(1)导体中有 ； (2)导体两端存在 ． 2．方向： 定向移动的方向3．矢标性：电流有方向，但电流是标量． 错误!未指定书签。
二、电阻和电阻率1．电阻(1)定义式：R ＝ (2)电阻定律： R ＝ . 2.电阻率(1)物理意义：反映导体 的物理量，是导体材料本身的属性． (2)电阻率与温度的关系①金属的电阻率随温度升高而 ． ②半导体的电阻率随温度升高而 ．③超导体：当温度降低到 附近时，某些材料的电阻率突然 成为超导体．三、伏安特性曲线1．线性元件和非线性元件2．线性元件的图线为一条过原点的直线，斜率为一定值k ＝1R .非线性元件的图线为一条曲线，在不同状态时比值不同，但在每个电压下仍然有R ＝UI ，只不过随着U 、I 的改变，R 的值不同．[特别提醒](1)在分析图象时，要注意区分是I-U 图线还是U-I 图线． (2)对线性元件R ＝U I ＝ΔU ΔI ；对非线性元件R ＝ U I ≠ΔUΔI.四、电功、电功率、电热、电热功率1．电功(1)公式：W ＝ . (2)适用条件：适用于任何电路． (3)实质：电能转化为其他形式的能的过程． 2．电功率(1)公式：P ＝ . (2)适用条件：适用于任何电路． 3．电热：Q ＝ (焦耳定律)． 4．电热功率：P ＝ .[特别提醒](1)计算时，先区分电路是否为纯电阻电路，恰当地选取功率表达式；其次分清计算的是电功还是电热．(2)在应用公式进行计算时，由于公式较多容易混淆，但是在计算电功率时要应用P电＝UI；计算热功率时要应用P热＝I2R来计算．考点一对电流的理解[例1]如图7－1－5所示，在某种带有一价离子的水溶液中，正、负离子在定向移动，方向如图所示．如果测得2 s内分别有1.0×1018个正离子和负离子通过溶液内部的横截面M，试问：溶液中电流的方向如何？电流多大？[归纳领悟]公式适用范围字母含义公式含义定义式I＝qt一切电路q：(1)是通过整个导体横截面的电量，不是单位面积上(2)当异种电荷反向通过某截面时，所形成的电流是同向的，应是q＝|q1|＋|q2|qt反映了I的大小，但不能说I∝q，I∝1t公式适用范围字母含义公式含义微观式I＝nqSv一切电路n：导体单位体积内的自由电荷数q：每个自由电荷的电量S：导体横截面积v：定向移动的速率从微观上看n、q、S、v决定了I的大小决定式I＝UR金属电解液U：导体两端的电压R：导体本身的电阻I由U、R决定I∝U，I∝1R(2)应用电流微观表达式时，要注意区分三种速率：①电子定向移动速率一般比较小，速率数量级为10－5 m/s；②电子热运动的速率：电子不停地做无规则热运动的速率，速率数量级约为105 m/s；③电流传导速率，等于光速为3×108 m/s.[题组突破]1．在如图7－1－6所示的电解池中，测得5 s内共有7.5 C正电荷和7.5 C的负电荷通过池的竖直截面OO′.则电路中的电流表指示的读数应为()A．0B．1.5 A C．3 A D．7.5 A考点二对电阻定律的理解与应用[例2]神经系统中，把神经纤维分为有髓鞘与无髓鞘两大类．现代生物学认为，髓鞘是由多层(几十层到几百层不等)类脂物质——髓质累积而成的，髓质具有很大的电阻．已知蛙有髓鞘神经，髓鞘的厚度只有2 μm左右．而它在每平方厘米的面积上产生的电阻却高达1.6×105 Ω.(1)若不计髓质片层间的接触电阻，计算髓质的电阻率．(2)若有一圆柱体是由髓质制成的，该圆柱体的体积为32πcm3，当在其两底面上加上1000 V的电压时，通过该圆柱体的电流为10πμA，求圆柱体的圆面半径和高．[归纳领悟]有关电阻计算的两个公式 公式 R ＝U IR ＝ρlS适用条件 (1)金属、电解液 (2)纯电阻电路 导电材料字母含义 U ：导体两端电压 I ：通过导体的电流ρ：材料电阻率l ：沿电流方向导体的长度 S ：垂直电流方向导体的横截面积 公式含义U I 反映了R 的大小，不能说R ∝U 、R ∝1IR 的决定式，R 由ρ、l 、S 共同决定2．两根完全相同的金属裸导线A 和B ，如果把导线A 均匀拉长到原来的2倍，电阻为R A ′，导线B 对折后绞合起来，电阻为R B ′，然后分别加上相同的电压，求：(1)它们的电阻之比； (2)相同时间内通过导线横截面的电荷量之比．考点三 电功与电热的分析与计算[例3] 如图7－1－9所示，A 为电解槽，○为电动机，N 为电炉子，恒定电压U ＝12 V ，电解槽内阻rA ＝2 Ω，当S1闭合、S2、S3断开时，电流表Ⓐ示数为6 A ；当S2闭合、S1、S3断开时，Ⓐ示数为5 A ，且电动机输出功率为35 W ；当S3闭合、S1、S2断开时，Ⓐ示数为4 A ．求：(1)电炉子的电阻及发热功率各多大？ (2)电动机的内阻是多少？ (3)在电解槽工作时，电能转化为化学能的功率为多少？[归纳领悟]纯电阻电路非纯电阻电路实例 白炽灯、电炉、电饭锅、电热毯、电熨斗及转子被卡住的电动机等电动机、电解槽、日光灯等 电功与电热 W ＝Uit Q ＝I 2Rt ＝U2R t W ＝QW ＝UIt Q ＝I 2Rt W ＞Q 电功率与热功率P 电＝UI P 热＝I 2R ＝U2RP 电＝P 热P 电＝UI P 热＝I 2R P 电＞P 热3．把六个相同的小灯泡接成如图7－1－10甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P 甲和P 乙表示，则下列结论中正确的是A．P甲＝P乙B．P甲＝3P乙C．P乙＝3P甲D．P乙＞3P甲第二讲电路的基本规律及应用一、电源1．电源是通过非静电力做功把其它形式的能转化成的装置．2．电动势：搬运电荷所做的功跟搬运电荷电量的比值，E＝，单位：V.3．电动势的物理含义：电动势表示电源内部非静电力做功本领的大小，在数值上等于电源没有接入电路时两极间的．4．在闭合电路里电动势等于内、外电压之和，即E＝5．电动势是量，需注意电动势不是电压．二、欧姆定律1．表达式：I＝.2．适用条件：适用于金属导体导电和电解质溶液导电，用于电路．3．伏安特性曲线(IU图线)(1)线性元件：伏安特性曲线为直线的电学元件，适用欧姆定律．(2)非线性元件：伏安特性曲线为曲线的电学元件，不适用欧姆定律．三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成，跟内、外电路的电阻之和成．错误!未指定书签。

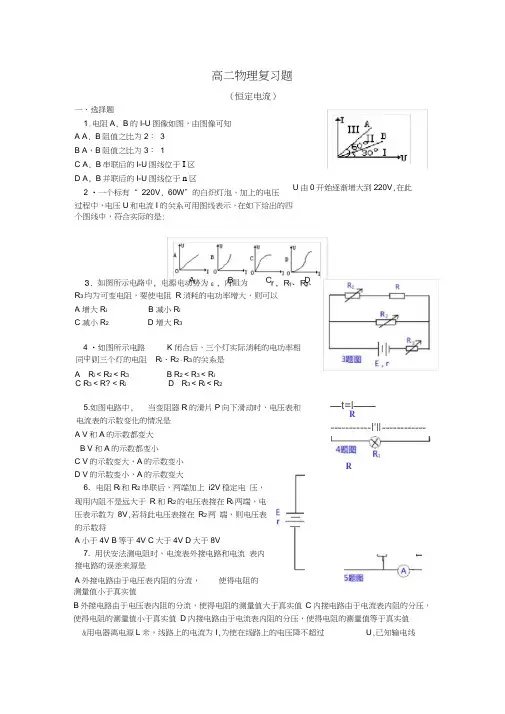

(完整版)高二物理复习题(恒定电流)及答案
高二物理复习题（恒定电流）一、选择题1.电阻A , B 的I-U 图像如图，由图像可知 A A , B 阻值之比为2： 3 B A ，B 阻值之比为3： 1 C A , B 串联后的I-U 图线位于I 区 D A , B 并联后的I-U 图线位于n 区2 •一个标有“ 220V , 60W ”的白炽灯泡，加上的电压过程中，电压U 和电流I 的关系可用图线表示，在如下给出的四个图线中，符合实际的是:A R i < R 2 < R 3B R 2 < R 3 < R iC R 3 < R? < R iD R 3 < R i < R 2测量值小于真实值B 外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C 内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D 内接电路由于电流表内阻的分压，使得电阻的测量值等于真实值 &用电器离电源L 米，线路上的电流为I ,为使在线路上的电压降不超过U ,已知输电线R 3均为可变电阻，要使电阻 R 消耗的电功率增大，则可以 A 增大R i B 减小R i C 减小R 2 D 增大R 3 4 •如图所示电路中, K 闭合后，三个灯实际消耗的电功率相 同。
则三个灯的电阻 R i 、R 2、R 3的关系是5.如图电路中, 当变阻器R 的滑片P 向下滑动时，电压表和 电流表的示数变化的情况是 A V 和A 的示数都变大 B V 和A 的示数都变小 —t=l ——R-----------I'll ------------C V 的示数变大，A 的示数变小D V 的示数变小，A 的示数变大 6. 电阻R i 和R 2串联后，两端加上 i2V 稳定电 压，现用内阻不是远大于 R 和R 2的电压表接在R i 两端，电压表示数为 8V ,若将此电压表接在 R 2两 端，则电压表的示数将 A 小于4V B 等于4V C 大于4V D 大于8V 7. 用伏安法测电阻时，电流表外接电路和电流 表内接电路的误差来源是 A 外接电路由于电压表内阻的分流， 使得电阻的RU 由0开始逐渐增大到220V ,在此的电阻率为P 。
高二物理《恒定电流》重难点知识点精析
高二物理《恒定电流》重难点知识点精析一、概念荐入 1.电流 tq I =，适用于任何电荷的定向移动形成的电流。
对于金属导体有I=nqvS2.电阻定律 sl R ρ= 材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大②半导体的电阻率随温度的升高而减小③有些物质当温度接近0 K 时，电阻率突然减小到零 3.欧姆定律：RU I =（适用于金属导体和电解液，不适用于气体导电）。
例1. 实验室用的小灯泡灯丝的I-U 特性曲线可用以下哪个图象来表示：例2. 下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P 与电压平方U 2之间的函数关系的是以下哪个图象 A.4.电功和电热电功就是电场力做的功，因此是W=UIt ；由焦耳定律，电热Q=I 2Rt 。
⑴对纯电阻而言，W=Q=UIt =I 2R t =t R U2⑵对非纯电阻电路（如电动机和电解槽），电功必然大于电热：W >Q ，这时电功只能用W=UIt 计算，电热只能用Q=I 2Rt 计算，两式不能通用。
例3. 某一电动机，当电压U 1=10V 时带不动负载，因此不转动，这时电流为I 1=2A 。
当电压为U 2=36V 时能带动负载正常运转，这时电流为I 2=1A 。
求这时电动机的机械功率是多大？P =31W例4. 来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。
已知质子电荷e =1.60×10-19C 。
这束质子流每秒打到靶上的质子数为_________。
假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L 和4L 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n 1和n 2，则n 1∶n 2=_______。
解：.1025.615⨯而121221==s s n n二、串并联与混联电路已知如图，R 1=6Ω，R 2=3Ω，R 3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。
高二物理恒定电流
高二物理 恒定电流重点、难点解析1. 电流——电荷的定向移动（1）形成条件首先导体中有大量的可以自由移动的电荷——自由电荷。
其次导体两端存在电势差，因为导体中存在电势差，导体中就有了电场，导体中的自由电荷在电场力的作用下发生定向移动，形成电流。
（2）导体中有持续电流的条件是导体两端有持续电压、为此电路中要有电流。
电源的正极电势高负极的电势低，电源的作用是能保持导体两端的电压，使导体中有持续电流。
（3）电流的方向：习惯上规定正电荷的定向移动方向为电流方向。
在金属导体中自由电荷是自由电子，定向移动方向与电流方向相反。
在电解质溶液中，发生定向移动的既有正离子，又有负离子，电流方向与正离子定向移动方向相同，与负离子的移动方向相反。
另外电流有方向，但它是标量。
方向不改变的电流叫直流电流，简称直流，方向和强弱都改变的电流叫交流电流，简称交流。
（4）电流强度定义：通过导体的横截面与时间的比值叫电流强度。
用公式表示为t q I /=。
它表示通过导体横截面的电荷多少的数量。
但它的大小不表示电荷的速度。
电流强度的单位规定1秒内导体横截面通过的电荷量有1库仑，电流的大小就是1库仑/秒，简称安培。
电流强度大小与电荷的定向移动速率有关nqvS I =，式中n 为单位体积内自由电子数量，q 为定向移动电荷电量，S 为导体横截面积，v 为电荷的定向移动速率。
注意电荷的定向移动速率不是电流速度，电流的速度是电荷运动传递的速度大小为电场传播的速度与真空中光速度相等。
接通电源的同时，电荷开始定向移动。
2. 欧姆定律 内容是：导体中的电流跟导体两端电压成正比，跟导体电阻成反比，用公式表示为RU I =。
欧姆定律对金属导体和电解质溶液导体适用。
（所谓线性导体）由欧姆定律推出IR U =及I U R =式IU R =有其特定意义，对同一导体加在两端电压改变，通过电流成正比改变。
I U /的比值是不变的。
反映了导体的性质叫导体的电阻。
导体中的电流随两端电压变化的关系又叫伏安特性，描出曲线叫伏安特性曲线。
高二物理第二章恒定电流复习提纲
高二物理第二章恒定电流复习提纲1、电流是怎样定义的不同物质导电的载流子都是什么什么是直流电2、什么是电阻定律一根导线被均匀地拉长到原来的3倍，电阻怎样变化一根导线被均匀地拉长到直径是原来的三分之一，电阻怎样变化3、什么是欧姆定律它适用于什么情况什么是含原电路欧姆定律什么全电路欧姆定律4、什么是电功电功的一般表达式是怎样的纯电阻电路的电功表达式是怎样的5、什么是电功率电功率的一般表达式是怎样的纯电阻电路的电功率表达式是怎样的6、串联电路的电流和电压有什么特点各部分的电压与它们的电阻有什么关系电路的总电阻怎样计算各部分的电功率与它们的电阻有什么关系7、并联电路的电流和电压有什么特点各部分的电流与它们的电阻有什么关系电路的总电阻怎样计算各部分的电功率与它们的电阻有什么关系8、找一个滑动变阻器看看(或者实物图片)，滑片滑动时总电阻怎样变化何时最大何时最小9、估算等效电阻的原则是什么电阻串联时，大的为主;电阻并联时，小的为主10、并联电路中的一个电阻增大(减小)对电路有什么影响并联电阻中的一个发生变化，电流有消长关系.一个电阻增大，它本身的电流变小，与它并联的电阻上电流变大.1l、什么是全电路欧姆定律怎样叙述公式什么样12、路端电压的一般表达式什么样纯电阻电路时路端电压的表达式是怎样的13、外电路任一处的一个电阻增大，总电阻怎样变化总电流怎样变化路端电压怎样变化总电阻增大，总电流减小，路端电压增大.14、怎样画等效电路图始于一点。
止于一点。
盯住一点，步步为营.15、怎样计算配用电阻值抓电压、电流.16、输出功率怎样随外电路电阻变化什么情况下输出功率最大17、纯电阻电路的电源效率怎样计算18、含电动机电路消耗的电能怎样分配产生多少热输出多少机械能19、分析含电容电路的原则是什么含电容电路中，电容器是断路，不是电路的组成部分，仅借用电压，稳定时与它串联的电阻是虚设，在电路变化时有充、放电电流。
20、电容器的充电电流和放电电流的方向各是怎样的看书上研究电容器放电的图像，怎样求放电电荷量看过的还:1.高二物理恒定电流测试题答案。
高二物理第二章恒定电流复习要点
高二物理第二章恒定电流复习要点一、电流：电荷的定向移动行成电流。
1、产生电流的条件： 1自由电荷; 2电场;2、电流是标量，但有方向：我们规定：正电荷定向移动的方向是电流的方向;注：在电源外部，电流从电源的正极流向负极;在电源的内部，电流从负极流向正极;3、电流的大小：通过导体横截面的电荷量Q跟通过这些电量所用时间t的比值叫电流I表示;1数学表达式：I=Q/t;2电流的国际单位：安培A;3常用单位：毫安mA、微安uA;41A=103mA=106uA二、欧姆定律：导体中的电流跟导体两端的电压U成正比，跟导体的电阻R成反比;1、定义式：I=U/R;2、推论：R=U/I;3、电阻的国际单位时欧姆，用Ω表示;1kΩ=103Ω,1MΩ=106Ω; 4、伏安特性曲线：三、闭合电路：由电源、导线、用电器、电键组成;1、电动势：电源的电动势等于电源没接入电路时两极间的电压;用E表示;2、外电路：电源外部的电路叫外电路;外电路的电阻叫外电阻;用R表示;其两端电压叫外电压;3、内电路：电源内部的电路叫内电阻，内点路的电阻叫内电阻;用r表示;其两端电压叫内电压;如：发电机的线圈、干电池内的溶液是内电路，其电阻是内电阻;4、电源的电动势等于内、外电压之和;E=U内+U外;U外=RI;E=R+rI四、闭合电路的欧姆定律：闭合电路里的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比;1、数学表达式：I=E/R+r2、当外电路断开时，外电阻无穷大，电源电动势等于路端电压;就是电源电动势的定义;3、当外电阻为零短路时，因内阻很小，电流很大，会烧坏电路;五、半导体：导电能力在导体和绝缘体之间;半导体的电阻随温升越高而减小;六：导体的电阻随温度的升高而升高，当温度降低到某一值时电阻消失，成为超导。
1.正确理解物理基本概念，熟练掌握物理基本规律基本概念和基本规律是学习物理的基础，首先必须很好地掌握基本概念和规律。
必须做到如下几点：1每个概念和规律是怎样引出来的?2定义、公式、单位或注意事项各是什么?3其物理意义或适用条件是什么?4与有关物理概念、规律的区别和联系是什么?5这些概念和规律在高中物理中的地位和作用是什么?6适度训练。
恒定电流期末复习高二物理(3-1)
1.图20为一正在测量中的多用电表表盘。
①如果是用×10Ω挡测量电阻，则读数为__ ____Ω。
②如果是用直流10mA 挡测量电流，则读数为 ____ _mA 。
2．某同学用伏安法测电阻，分别采用电流表内接法和外接法，测量某R x 的阻值分别为R 1和R 2，则测量值R 1，R 2和真实值R x 之间的关系是 [ ]A ．R 1＞R x ＞R 2B ．R 1＜R x ＜R 2C ．R 1＞R 2＞R xD ．R 1＜R 2＜R x3．图1中的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是 （ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对4．有一个电流表G,内阻g R =10Ω，满偏电流g I =3mA,要把它改装为量程0～3V 的电压表，要串联多大的电阻？改装后电压表的内阻是多大？要把它改装为量程0～0.6A 的电流表，需并联的电阻为多少？5．一只白炽灯泡，正常发光时的电阻为121Ω，当这只灯泡停止发光一段时间后的电阻应是（ ）A ．大于121ΩB ．小于121ΩC ．等于121ΩD 无法判断6．A 、B 两根完全相同的金属裸导线，如果把导线A 均匀拉长到原来的 2倍，导线 B 对折后结合起来，则它们的电阻之比 R A ∶R B 为______，然后分别加上相同的电压，相同时间内通过导线横截面的电量之比q A ∶q B 为______。
7. 如图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是…（ ）A ．灯少时各灯较亮，灯多时各灯较暗B ．各灯两端电压在灯多时较低C ．通过电池的电流在灯多时较大D ．电池输出功率灯多时较大8. 如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则…………（ ）A ．电灯L 更亮，安培表的示数减小B ．电灯L 更亮，安培表的示数增大C ．电灯L 变暗，安培表的示数减小D ．电灯L 变暗，安培表的示数增大9. 如图所示，电源的U —I 图象：U 轴上的截距等于_________________，I 轴上的截距等于_________________，斜率表示电源的_______________________。
高二物理《恒定电流》复习
4.电功和电热 电功就是电场力做的功,因此是W=UIt; 由焦耳定律,电热Q=I2Rt (1)对纯电阻而言,电功等于电热
U2 W Q UIt I Rt t R
2
U2 P UI I R R
2
(2)对非纯电阻电路(如电动机和电解槽),由于电能除 了转化为电热以外还同时转化为机械能或化学能等其 它能,所以电功必然大于电热:W>Q,这时电功只能用 W=UIt计算,电热只能用Q=I2Rt计算,两式不能通用.
Hale Waihona Puke V2示数增大A示数减小
变电阻的各物理量如何变化。
串反并同法： 所谓“串反”，即某一电阻增大时，与 它串联或间接串联的电阻中的电流、两端的电压、电 功率都减小，反之亦然；所谓“并同”，即某一电阻 增大时，与它并联或间接并联的电阻中的电流、两端 的电压、电功率都增大，反之亦然。如右图中,当滑 片P下移时,与R串联或间接串联的灯L1、L3 功率增大， 与R并联或间接并联的灯L2、L4 功率减小。
注意：E是由电源本身所决定的，跟外电路的 情况无关。
E= U内+U外
E =U （开路）
（二）闭合电路的欧姆定律：
１．内容：闭合电路里的电流I 跟电源的电动势E成正比，
跟内外电路的电阻之和（R +r）成反比。或电源的电动势E 等于内电阻上的电势差U内和外电阻上的电势差U外之和。 ２．公式： I ３．推论： R
电源的内部发热功率：P内=I２R，即P总=P出＋P内；④ 电源的
效率：η＝
P出 P总 R ；⑤ Rr
当外电路电阻R＝r 时，电源的输
E2 E2 4R 4r
出功率P出最大，此时P出＝
高二物理恒定电流试题答案及解析
高二物理恒定电流试题答案及解析1.关于电流强度的说法中正确的是：A．根据I=Q/t可知I与Q成正比B．如果在任何相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流C．电流有方向，电流是矢量D．电流的单位“安培”是国际单位制中的基本单位【答案】BD【解析】由电流定义式I=可知，电流I与t不会成正比，在电荷量q一定时，电流I与t成反比，故A错误；所谓恒定电流是指电流的大小和方向始终保持不变的电流，所以在任何相等的时间内通过导体横截面积的电量相等，则导体中的电流是恒定电流．故B正确．矢量的运算满足平行四边形定则，而电流的运算满足代数法则，故电流虽然有方向，但电流强度是标量．故C错误．电流强度的单位“安培”是国际单位制中的基本单位．故D正确。
【考点】本题考查电流强度。
2.对电流概念的正确理解是：A．通过导体的横截面的电量越多，电流越大B．单位时间内通过导体横截面的电量越大，电流越大C．电流有方向，它是一个矢量D．电流的方向就是电荷移动的方向【答案】 B【解析】试题分析: 电流的大小取决于电荷量与时间的比值，即单位时间内通过导体横截面的电量越大，电流越大；所以A错，B对；电流是一个标量，所以C错；电流与正电荷移动的方向相同，与负电荷移动的方向相反，所以D错。
【考点】电流．3.学了电流以后，有同学对电流知识提出了以下几种说法，你认为正确的是（）.A．电流的方向就是电荷移动的方向B．通过导线横截面的电荷量越多，电流越大C．在直流电源的外电路上，电流的方向是从电源正极流向负极D．电流是有方向的量，所以是矢量【答案】C【解析】电流的方向就是正电荷移动的方向，A中未说明，则A错；由知，通过导线横截面的电荷量越多，但时间不确定，则电流不一定大，B错；电流虽然是有方向的量，但却是标量。
C正确。
【考点】本题考查电流的大小及方向。
4.当定值电阻两端加上某一稳定电压，通过该电阻的电荷量为0.3C时，消耗的电能为0.9J。
高二物理选修3-1第二章恒定电流复习题
高二物理复习卷(二)范围：第二章恒定电流一、选择题1.某电解池内含有等量的二价正离子和二价负离子，通电后，测得通过电解液的电流为3.2A，那么1秒钟有多少个二价正离子通过电解液的横截面 AA．5×1018 B．1.0×1019 C．2×1019 D．1.5×10192.示波管中，电子枪1秒内发射了6×1013个电子，则示波管中电流强度的大小为A.4.8×10－6AB.3×10－13AC.9.6×10－6AD.3×10－6A3.有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线有n个自由电子，电子的电荷量为q，此时电子的定向移动速率为v，在Δt时间内通过横截面积的电子数目可表示为（）A．nSvΔt B．nvΔt C．IΔt/q D．IΔt/qS4.如图所示电路中，两灯均不亮，已知电路中只有一处故障，且除两个灯泡外其余部分均完好，在不拆开电路的情况下，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端，发现L2亮，L1不亮，然后将导线并接在灯L2两端，发现两灯均不亮，由此可判断A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路5.如图电路，当滑动变阻器的滑片P左右滑动时，有关小灯泡L亮度的变化，下列判断正确的是A．向右滑动时，灯泡L变亮B．向右滑动时，灯泡L变暗C．向左滑动时，灯泡L变亮D．向左滑动时，灯泡L亮度不变6.用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1；如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系：A．R1＞R＞R2 B．R＞R1＞R2C．R1＜R＜R2 D．R＜R1＜R27.下列关于电流方向的说法中，不正确的是A．电流的方向：电源外部由正极流向负极，电源内部电流由负极流向正极B．电流的方向就是正电荷定向移动的方向C．在金属导体中，电流的方向与自由电子定向移动的方向相反D．在电解液中，电流的方向与离子定向移动的方向相同8.两电阻R1、R2的伏安特性曲线如图所示，据此判断A、两电阻的阻值大小之比R1∶R2=.1∶3B、两电阻的阻值大小之比R1∶R2=.3∶1C、将R1、R2并联在电路中，通过的电流比I1∶I2=.1∶3D、将R1、R2串联在电路中，通过的电流比I1∶I2=1∶39.右图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么A.若电压表示数有显著变化，测量R的值时，S应接a。
高二物理恒定电流复习专题
恒定电流专项训练欧姆定律【例题精选】例题一个电阻元件两端电压是1.5V时，通过它的电流是4.5mA，如果这个电阻元件两端加的电压为24V时，20秒内有多少电子通过这个电阻器。
电阻定律电阻率【专项训练】：1、电流强度是描述物理量。
叫电流强度。
2、规定叫电流方向，电源工作时，在电源内部电流的方向是由。
3、叫直流电，恒定电流是。
4、电流强度与电量的关系是I= ，在金属导体中，电流强度和自由电子定向移动速率的关系是I= 。
5、在温度不变时，金属导体的电阻跟成正比，跟成反比。
由电阻定律可知R= 。
其中ρ是由决定。
6、欧姆定律的内容是。
7、下列说法中正确的有A．通过导体的电流越大，则导体的电阻越小。
B．加在导体两端的电压变化时，导体中的电流也发生变化。
但电压与电流的比值对这段导体来说保持不变。
C．通过导体的电流强度，跟加在它两端的电压成正比，跟它的电阻成反比。
D．导体的电阻，跟加在它两端的电压成正比，跟通过导体的电流成反比。
8、甲、乙两个电阻，它们的伏安曲线画在一个坐标系中如图所示，A．甲的电阻是乙的电阻的两倍B．把两个电阻两端加上相同的电压通过甲的电流是通过乙的两倍C．欲使通过两个电阻有相同的电流，加在乙两端的电压是加在甲两端电压的3倍D．若两电阻是由同一种规格的电阻丝制成，甲电阻丝的长度是乙的3倍9、试述“测定金属材料电阻率”的实验必须具备的器材。
电功和电功率例：一台电扇的额定电压220V，正常工作时的电流是0.8A，若它的线圈电阻是2.5Ω，求这台电扇的耗电功率、发热功率和工作效率。
串联电路、并联电路【例题精选】：例1：用滑动变阻器可以控制电流。
如右图所示，有一个白炽灯泡的电阻R =20Ω。
把它与一个滑动变阻器相串联接成分压限流电路。
A 、B 两端接在电压恒定的电源上。
希望通过调整滑动变阻器使白炽灯的发光功率在1.25W 至45W 之间可调。
那么，外加在A 、B 端的电压应为多高，对滑动变阻器的规格有什么要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、对电流概念的理解1、下列有关电流的说法中正确的是（）A在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流B 粗细不均匀的一根导线中通以电流，在时间t 内，粗的地方流过的电荷多，细的地方流过的电荷少C通过导线横截面的电荷越多，则导线中电流越大D物体之间存在电流的条件是物体两端存在电压二、电流的微观表达式2、有一横截面为S 的铜导线，流经其中的电流为I ，设单位体积的导线有n 个自由电子，电子电量为 e，电子的定向移动速度为v，在 t 时间内，通过导体横截面的自由电子数目N 可表示为（）A ． nvSt B． nvt C． It/e D． It/Se三、电流的计算3.某电解质溶液，如果在 1 s 内共有181.0 × 1019个一价负离子通5.0 × 10 个二价正离子和过某横截面，那么通过电解质溶液的电流强度是（）A 0B 0.8AC 1.6AD 3.2A4.一个半径为r 的细橡胶圆环，均匀地带上Q 库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大（）Q A Q B 2Q2Q C 2 D四、对电动势概念的理解5.下列关于电动势的说法中正确的是A电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B电动势的单位与电势、电势差的单位都是伏特，故三者本质上一样C电动势公式 E=W/q 中 W 与电压 U=W/Q 中的 W 是一样的，都是电场力的功D电动势是反映电源把其它形式的能转化为电能本领大小的物理量五、电路中的能量转化6.将电动势为 3.0V 的电源接入电路中，测得电源两节间的电压为 2.4V ，当电路中有 6C 的电荷流过时，则A有 18J 其它形式的能转化为的电能B外电路有 14.4J 的电能转化其他形式的能 -C内电路有 3J 的电能转化其他形式的能D内电路有 3.6J 的电能转化其他形式的能六、伏安特性曲线7.用伏安法测小灯泡的电阻（ 1）画出电路图（ 2）将图中实物按电路图连接好（ 3）连电路时，开关应；连完电路后，闭合开关前，应将滑动片置于端。
（ 4）若电流表示数如图所示，电压表读数为 4.5 伏，则灯泡电阻是，在图中画出电压表的指针位置，并画出接线以表明测量时所用量程。
七、欧姆定律的计算问题8、如图所示的电路中，各电阻的阻值已标出。
当输入电压 U AB =110V 时，输出电压U CD =V 。
9、如图所示的电路中，三个电阻的阻值相等，电流表 A 、A 和 A 的内阻均可忽略，它1 2 3们的读数分别为I1、 I2和 I3，则 I1∶ I2∶ I3= ∶∶。
10、如图所示的电路中，电阻R1、 R2、R3的阻值都是1 ， R4、 R5的阻值都是 0.5 ，ab 端输入电压 U=5V 。
当 c、d 端接安培计时，其示数是 A ；当 c、d 端接伏特计时，其示数是V 。
9011、现有电灯 L （ 3V 、 3W）和电灯L （ 3V 、 6W）两只及一个可变电阻R（0 101 2，5A ），接在电压恒为 6V 的电路中，要求两只灯都正常发光，并且电路消耗功率最小，则应该用图中那个电路（）八、电表改装问题(1)将小量程电流表改装成电压表○1 方法：给电流表串联一只大的分压电阻。
就可把电流表改装成电压表。
如图1。
○2 例题：有一电流表G，内阻 R g=10 欧，满偏电流I g=3mA.把它改装成量和平为 3V 的电压表，要串联一只多大的分压电阻 R？(2)将小量程电流表改装成安培表○1 方法：给电流表并联一只很小的分流电阻。
就可把电流表改装成安培表。
○2 例题：有一电流表G，内阻R g=25 欧，满偏电g 0.6A 的安培表，要I流 I =3mA，把它改装成量程为并联一只多大的分流电阻？电压表R gI g RG图1：给电流表串联一只大电阻，将电流表改装成电压表。
安培表I g R gGI R R图2：给电流表并联一只很小的电阻，把电流表改装成安培表。
12.现有一个灵敏电流计，它的满偏电流为 I g=1mA ，内阻 R g=200Ω，若要将它改装成量程为 5A 的电流表，应 ______一个 _________Ω的电阻，改装后的电流表测量电流时，指针指在表盘上原来 0.2mA 处，则被测电流的大小是 ______________.13.现有一个灵敏电流计，它的满偏电流为I g=5mA ，内阻 R g=500Ω，若要将它改装成量程为 15V 的电压表，应 ______一个 _________Ω的电阻，改装后的电压表测量电压时，指针指在表盘上原来 0.5mA 处，则被测电压的大小是______________.14．图示电路中， R1＝ 12 ，R2＝ 6 ，滑动变阻器 R3上标有“ 20 ，S2A”字样，理想电压表的量程有0-3V 和 0-15V 两档，理想电流R1表的量程有 0-0.6A 和 0-3A 两档。
闭合电键 S，将滑片 P 从最左A R3端向右移动到某位置时，电压表、电流表示数分别为 2.5V 和R2V0.3A ；继续向右移动滑片P 到另一位置，电压表指针指在满偏的 1/3，电流表指针指在满偏的1/4，则此时电流表示数为 _________A ，该电源的电动势为 _________V 。
恒定电流专题复习15．如图 10-2 所示，三个电压表用满偏电流相同的电流表改装而成，已知电压表 V 的示1数为 8V ，电压表 V3 的示数为5V ，则关于电压表V2的示数，下列判定中正确的是 ( )A ．电压表 V2的示数必为 3VB．电压表 V2的示数必为 5VC．若三个电压表量程相同，则电压表V2的示数必为 3VD．即使三个电压表量程相同，电压表V2的示数也可能不等于3V16. 如图所示， AB 间电压恒为11V ，R 为阻值较大的滑线变阻器，P 为 R 的中点，用一只 0～5V ～15V 的双量程电压表的“ 5V ”档测 PB 间的电压时，电压表恰好满偏，若换用“15V ”档测量，则电压表的示数为（）A.5 V B .5.3 VC.5.4 V D.5.5 V AURBPV九、电流表内外接法比较17．先后按图中（ 1）、（ 2）所示电路测同一未知电阻阻值R x，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为 6V ，电流表示数为2mA ，那么按图（ 2）所示电路测得的结果应有（）A ．电压表示数为6V ，电流表示数为 2mAB．电压表示数为6V ，电流表示数小于2mAC．电压表示数小于6V ，电流表示数小于2mAD．电压表示数小于 6V ，电流表示数大于 2mA18. 如图所示的电路待测电阻R X电阻，已知电压表的读数为 20V，电流表读数为0.4A ，电压表的的内电阻为2.0 ╳ 103Ω，电流表的的内电阻为 1.0 ╳10-2Ω，待测电阻 R X的测量值为Ω，其真实值为Ω.19. 如图所示是用伏安法测电阻的部分电路，开关先接通 a 和 b 时，观察电压表和电流表示数的变化，那么 ( )A. 若电压表示数有显著变化，测量 R的值时， S 应接 aB. 若电压表示数有显著变化，测量 R的值时， S 应接 bC. 若电流表示数有显著变化，测量 R的值时， S 应接 aD. 若电流表示数有显著变化，测量 R的值时， S 应接 b十、图像类问题20.如下图所示的电路中，电源电动势为3.0 V ，内阻不计， L 1、、 L 2、L 3为 3 个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示. 当开关闭合后，下列判断正确的是（）A . 灯泡 L1的电阻为 12ΩB. 通过灯泡 L1的电流为灯泡 L2电流的 2 倍C. 灯泡 L1 消耗的电功率为0.75 WI/ AE S 0.25L 1 0.200.15L 2 L 3 0.100.050.000.5 1.0 1.5 2.0 2.5 3.0 U/V0.021.下图中图线①表示某电池组的输出电压-电流关系，图线②表示其输出功率 -电流关系 . 该电池组的内阻为 ____ Ω，当电池组的输出功率为120W 时，电池组的输出电压是______V .）52 ）V②120 W（0 ①100 （压电80 率功出60 出输输40200 1 2 3 40 5电流（ A）22.如图所示，直线 OAC 为某一直流电源的总功率 P 总随电流 I 变化的图线，抛物线 OBC 为同一直流电源内部热功率 P r随电流 I 变化的图线 .若 A、 B 对应的横坐标为 2 A，那么线段 AB 表示的功率及 I=2 A 对应的外电阻是 BA. 2 W，0.5 ΩB.4 W，2 ΩC.2 W，1 ΩD.6 W，2 Ω十一、焦耳定律，功率，效率计算类23．如图所示， A 、 B 两灯分别标有“110V 、 100W ”和“ 110V 、 40W ”，按不同方法接入 220V 电路，能使两灯正常发光，且电路中消耗功率最小的是: （）24．如图 8所示，电路中电源电动势为E，内电阻为 r，定值电R阻的阻值为 R0，变阻器的全阻值为 R，关于各部分的功率，有关说法正确的是（）R0A 、当 R=R0+r，R上消耗的功率达到最大值；C、当 R+R0=r，电源的输出功率达到最大值；D、当 R0=R+r ，R0上消耗的功率达到最大值。
25．在如下图所示的电路中，电池的电动势E=5V ，内电阻r=10 Ω，固定电阻 R=90 Ω， R0是可变电阻，在 R0由零增加到400Ω的过程中，求：（1）可变电阻R0上消耗热功率最大的条件和最大热功率．（ 2）电池的内电阻 r 和固定电阻R上消耗的最小热功率之和．26.如图所示的电路中，电源的电动势E=80 V ，内电阻 r=2 Ω， R1=4Ω， R2为滑动变阻器. 问：⑴ R2阻值为多大时，它消耗的功率最大？⑵如果电源内阻损耗功率不超过总功率的 20%， R2应取多少？⑶如果要求电源输出功率为 600 W ，外电路电阻 R2应取多少？此时电源效率为多少？⑷该电路中R2取多大时， R1上功率最大？十二、电阻定律类（导线及流体的伸缩类）12、有一根粗细均匀的电阻丝，当加2V 电压时，通过电阻丝的电流强度为4A ，现把电阻丝均匀拉长，然后加1V 电压，这时通过电阻丝的电流强度恰为0.5A 。
则电阻丝拉长后的长度应是原来的____倍。
十三、闭合电路欧姆定律动态分析类27. 如图所示， R1是可变电阻器 . 电压表、电流表可看做理想电表，A R1电源内阻不计 . 闭合开关 S，两电表都有一定示数. 适当调节可变电阻V 器，能使电压表的示数加倍，而电流表的示数减半. 则电阻 R2消耗的SR2 电功率将（）A ．变为原来的 1/2B ．变为原来的 1/4C．变为原来的 4 倍D．与原来相同28.如右图所示电路，电池的电动势为E，内阻为 r 。
