电工进网(高压)教材倒闸操作共22页文档

电工培训教材(高压类)

电工进网作业许可高压类培训
第一章
第一节第二节
电工基础知识
直流电路电与磁
第三节交流电路交流—直流（整流（二极管）、滤波（电容））
2
第二章
电力系统基本知识
第一节第二节第三节第四节第五节第六节
电力系统概述用电负荷变、配电所电能质量电力系统短路概述电力系统接地概述
第三章
(2) 当测量电气设备保护接地电阻时，一定要断开与设备连接，否则会影响测量的数值。 (3) 在测量中常常发现有的接地线年久锈蚀严重，必须先用挫刀挫去

如何正确使用接地电阻表

即刻度盘读数乘以倍率。 4 ．测量中应注意的事项

(1) 接地电阻值的大小与季节、天气、土壤干湿程度等环境因素有关，并随着上述诸因素的变化而有差异。一般来说，测量接地电阻适宜于秋季进行，此时秋高气爽，天气干燥，测出数值较准确、可靠。
继电保护任务及基本要求变压器保护电力线路保护变电所微机保护监控装置简介电力系统自动装置二次回路基本知识变电所操作电源
第八章电气安全技术
第一节
人身触电预防（皮肤金属化）
第八章电气安全技术

第二节电气安全用具第三节电气安全工作制度倒闸操作制度：
电气设备的三种状态：运行、备用、检修 1、将电气设备由一种状态变换成另一种状态所进行的一系列操作称为倒闸操作。运行—检修拉开关拉刀闸验电装设接地线悬挂标识牌装设遮拦等操作，就是从运行—检修的倒闸操作。 “五防”：1、防止带负荷拉合刀闸，2、防止带接地线（接地刀）合闸， 3、防止带电挂接地线（合接地刀），4、防止误拉合开关，5、防止误入带电间隔

电工进网(高压)教材倒闸操作

对对2#主变3KV侧验电,母线刀闸在分闸位置检查2#主变303,3KV负荷开关2#接地线检查2#主变106,10KV母线刀闸在分闸位置拉开2#主变106,10KV 放电,挂2#接地线拉开主变3KV侧验电 “在此工作”标示牌 2#主变检修工作处挂“在此工作” 2#主变检修工作处挂放电, 2#主变主变303,3KV负荷开关侧验电, 主变检修工作处挂检查2#主变 303,3KV负荷开关在分断位置拉开2#主变303,3KV负荷开关在分断位置检查2#主变301,3KV母线刀闸在分闸位置拉开2#主变301,3KV母线刀闸在分闸位置主变106,10KV负荷开关主变108,10KV母线刀闸检查主变10KV侧验电负荷开关在分断位置拉开 2#主变108,10KV负荷开关检查2#主变301,3KV母线刀闸接地线拉开主变108,10KV母线刀闸主变106,10KV母线刀闸 2#主变主变10KV侧验电,放电,挂1# 侧验电,放电, 1#接地线对2#2#主变108,10KV负荷开关在分断位置
有人工作
1#主变由检修改为运行 1#主变由检修改为运行
1.取下1#主变检修工作处悬挂的“在此工作” 1.取下主变检修工作处悬挂取下1# 在此工作” 标示牌 2.拆除1#主变3KV侧2#接地线 2.拆除主变拆除1#主变3KV侧2#接地线 3.拆除1#主变10KV侧1#接地线 3.拆除主变拆除1#主变10KV侧1#接地线 4.取下1#主变105,10kV母线刀闸操作手柄上 4.取下主变取下1#主变105,10kV母线刀闸操作手柄上禁止合闸,有人工作” “禁止合闸,有人工作”标示牌 5.合上1#主变105,10KV母线刀闸 5.合上主变合上1#主变105,10KV母线刀闸 6.检查1#主变105,10KV母线刀闸在运行位置 6.检查主变检查1#主变105,10KV母线刀闸在运行位置 7.合上1#主变109,10KV负荷开关 7.合上主变合上1#主变109,10KV负荷开关 8.检查1#主变109,10KV负荷开关在运行位置 8.检查主变检查1#主变109,10KV负荷开关在运行位置

高压倒闸操作规程及安全措施课件

核对设备状态
确认需要操作的设备处于正确的状态，如断路器、隔离开关等。
检查操作环境
确保操作环境安全，无妨碍操作的障碍物。
操作过程
01
02
03
04
遵循操作顺序
严格按照操作顺序进行，不得跳步或随意更改操作顺序。
使用安全防护措施
在操作过程中，应使用安全防护措施，如绝缘手套、护目镜
等。
观察设备状态变化
人员失职
立即停止操作，对失职人员进行教育或处罚，确保其不再影响操作过程。
人员情绪异常
及时发现并关注情绪异常人员，进行心理疏导或调整工作安排，避免影响操作安全。
环境异常处理
天气突变
如遇雷电、暴雨、大风等恶劣天气，应立即停止操作，并采取相应的防护措施。
场地安全隐患
检查操作场地周围是否存在滑倒、触电等安全隐患，及时排除或采取防护措施。
总结。
报告异常情况
如发现异常情况，应及时报告给相关人员进行
处理。
02
安全措施
人员安全
操作人员资质要求
操作人员安全意识培养
确保操作人员具备相应的资质和经验，熟悉高压倒闸操作规程，并经过专业培训。
定期开展安全意识教育和培训，提高操作人员的安全意识和应对突发情况的能力。
操作人员防护措施
操作人员应穿戴符合规定的安全帽、绝缘鞋、防护手套等防护用品，确保在操作过程中免受伤害。
噪音、振动过大
佩戴合适的耳塞、减震鞋等防护用品，确保操作人员的听力、足部健康。
04
培训与演练
培训内容
倒闸操作基本知识
讲解倒闸操作的基本概念、目的和意义，以及其在电力系统
中的重要地位。

高压倒闸操作规程

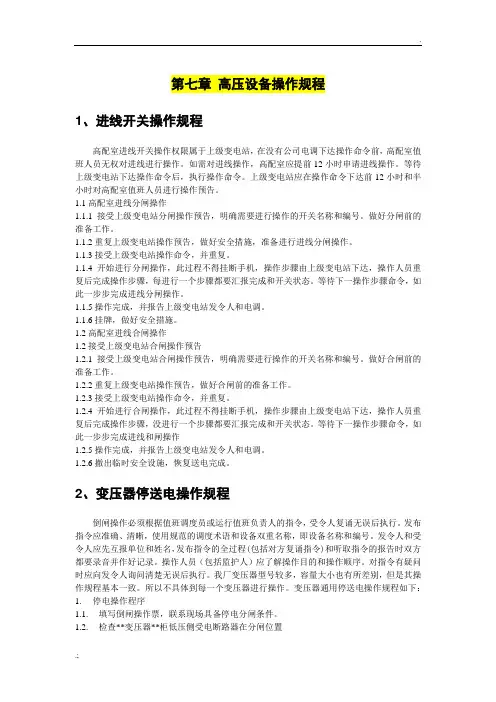

第七章高压设备操作规程1、进线开关操作规程高配室进线开关操作权限属于上级变电站，在没有公司电调下达操作命令前，高配室值班人员无权对进线进行操作。

如需对进线操作，高配室应提前12小时申请进线操作。

等待上级变电站下达操作命令后，执行操作命令。

上级变电站应在操作命令下达前12小时和半小时对高配室值班人员进行操作预告。

1.1高配室进线分闸操作1.1.1接受上级变电站分闸操作预告，明确需要进行操作的开关名称和编号。

做好分闸前的准备工作。

1.1.2重复上级变电站操作预告，做好安全措施，准备进行进线分闸操作。

1.1.3接受上级变电站操作命令，并重复。

1.1.4开始进行分闸操作，此过程不得挂断手机，操作步骤由上级变电站下达，操作人员重复后完成操作步骤，每进行一个步骤都要汇报完成和开关状态。

等待下一操作步骤命令，如此一步步完成进线分闸操作。

1.1.5操作完成，并报告上级变电站发令人和电调。

1.1.6挂牌，做好安全措施。

1.2高配室进线合闸操作1.2接受上级变电站合闸操作预告1.2.1接受上级变电站合闸操作预告，明确需要进行操作的开关名称和编号。

做好合闸前的准备工作。

1.2.2重复上级变电站操作预告，做好合闸前的准备工作。

1.2.3接受上级变电站操作命令，并重复。

1.2.4开始进行合闸操作，此过程不得挂断手机，操作步骤由上级变电站下达，操作人员重复后完成操作步骤，没进行一个步骤都要汇报完成和开关状态。

等待下一操作步骤命令，如此一步步完成进线和闸操作1.2.5操作完成，并报告上级变电站发令人和电调。

1.2.6撤出临时安全设施，恢复送电完成。

2、变压器停送电操作规程倒闸操作必须根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。

发布指令应准确、清晰，使用规范的调度术语和设备双重名称，即设备名称和编号。

发令人和受令人应先互报单位和姓名，发布指令的全过程(包括对方复诵指令)和听取指令的报告时双方都要录音并作好记录。

高压配电室倒闸操作

2.插入手车摇把前应按五防顺序打开操作闭锁，严禁解除闭锁，手车摇把机械闭锁有两种情况：（1）.开关在合闸时，由于其电气闭锁，一般不能打开机械闭锁插入摇把。（2）.开关在合闸时，部分手车开关具有解除闭锁时开关跳闸功能，防止带负荷拉手车的事故，但是在误入间隔强行解锁时，开关会跳闸，因此在解锁前一定要认真核对设备编号，并按五防顺序开锁，严禁强行解锁。
10.手车开关在拉出推入过程中出现卡滞，应检查原因，严禁蛮力拉拽以防止损坏小车部件。
11.手车推入运行位置后，有条件的可通过观察孔观察插头插入位置，确保手车插头插入良好。
１2.电压互感器手车操作前应确认系统无谐振及接地等故障，严禁用刀闸和手车拉合故障的电压互感器。
１3.手车开关的线路侧地刀拉合后应检查地刀的触头位置，防止传动机构故障使触头分合不到位。
6）以下操作可不填写倒闸操作票，但应记入运行日志
① .事故应急处理。 ② .拉合断路器（开关）的单一操作。
知识点三：检修设备时保证安全的技术措施
检修设备时保证安全的技术措施
3. 装设接地线

当验明设备确实已无电压后，，应立即将检修设备接地并做三相短路。

装设时应先接接地端，后接导体端，其好处是在停电设备若还有剩余电荷或感应
• 6. 手车开关检修时，将小车拉出柜外即可，一般无需在小车上装设接地线。中置柜没有传统意义上隔离开关的概念，手车在试验位置时，就相当于传统的隔离开关断开，即断路器与主电路（母线）有了明显断开点。手车在检修位置时，已经和运行设备脱离，手车位于检修平台上，所以不需要挂接地线。线路检修时，应合上线路侧地刀，很多小车只有合上地刀后才能打开后柜门，因此不能在柜内线路侧验电，进行间接验电，即通过设备的机械指示位置、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。判断时，应有两个及以上的指示，且所有指示均已同时发生对应变化，才能确认该设备已无电；若进行遥控操作，则应同时检查隔离开关的状态指示、遥测、遥信信号及带电显示装置的指示进行间接验电。

培训课件—倒闸操作工作流程

2、操作流程：二、作业流程
• 填写操作票和危险点分析---审核操作票---倒闸操作---安全操作---设备巡视---运行管理--安全与事故 •
3、操作流程：三、操作票部分
倒闸操作由操作人员填用操作票。操作票应用钢笔或圆珠笔逐项填写。用计算机开出的操作票应与手写格式一致；操作票票面应清楚整洁，不得任意涂改。操作人和监护人应根据模拟图或接线图核对所填写的操作项目，并分别签名，然后经运行值班负责人（检修人员操作时由工作负责人）审核签名。每张操作票只能填写一个操作任务。
无需调度令可执行的操作
•1）将直接威胁人身和设备安全的设备停电； •2）恢复发电厂、变电站自用电及重要用户供电； •3）现场规程规定的其它操作。
1、操作流程：一、操作资格
• 1、操作人员必须是由单位批准的允许单独巡视高压设备、或经考试合格的正式运行值班（或检修生产）人员。 • 2、操作人员必须严格按规定正确使用安全工器具。 • 3、操作人员应严格执行运行规程及《安全工作规程》等相关规定，操作中保证人身及设备安全。 • 4、操作人员应搭配合理，精神状态良好。
常用操作术语：（名称）
（八）控制设备运行状态或装置运行方式的切换开关，用“将××切换开关（或××把手）切至××位”；例如：将龙湾1#机组LCU/B柜上SA1控制权限切换把手切至“现地” 位。（九）投、退继电保护回路压板，用“投入”、“退出”。例如：投入220kV母线保护A柜差动保护压板1RLP1。（十）检查××线××保护跳闸连片在投入（退出）位置。（十一）操作阀门实施管路中介质通、断，用“全开”、“全关”，操作阀门实施管路中介质流量控制，用“开”。例如：全关1#机组技术供水阀2201。开2#机组技术供水1#泵出口总阀2205，检查水压为0.3MPa。

高压倒闸操作规程及安全措施

适用范围
适用于电力系统中的高压设备，包括开关、变压器、线路等。
操作规程细节
操作前准备
确认操作任务，了解操作目的和要求；检查操作工具和安全防护用品是否齐全、完好。
操作步骤
按照规定的操作顺序和步骤进行倒闸操作，包括断开或合上开关、切换变压器等。
操作后检查
检查设备状态是否正常，如指示灯、仪表等；检查操作结果是否符合要求。
操作实例二：35kV输电线路倒闸操作
安全措施
1
2
操作前应对操作人员进行安全培训，确保操作人员了解操作规程和安全注意事项。
3
操作时应使用合格的绝缘工具和防护用品，防止人员触电和设备损坏。
操作实例二：35kV输电线路倒闸操作
操作过程中应避免带电操作，如必须带电操作时应采取相应的安全措施。
操作后应对设备进行检查和维护，确保设备正常运行。
操作实例三：110kV输电线路倒闸操作
01
安全措施
02
03
04
操作前应对操作人员进行安全培训，确保操作人员了解操作
规程和安全注意事项。
操作时应使用合格的绝缘工具和防护用品，防止人员触电和
设备损坏。
操作过程中应避免带电操作，如必须带电操作时应采取相应
的安全措施。
THANK YOU
04
高压倒闸操作实例及分析
操作实例一：10kV配电线路倒闸操作
操作规程操作前应检查开关状态是否正常，防止开关故障导致倒闸操作失败。
操作时应按照调度指令进行，不得擅自更改操作步骤。
操作实例一：10kV配电线路倒闸操作
操作过程中应保持通讯畅通，及时向调度报告操作进度和异常情况。
操作后应检查设备状态是否正常，确保倒闸操作成功。

配电室倒闸操作

3、接地线符合安规要求
4、装设地点、数量满足工作要求，符合安规规定 5、装、拆接地线，必须带绝缘手套 6、装、拆地线，必须做好记录
五、倒闸操作票的拟制
（一）应填入操作票的项目
1、应拉合的开关、刀闸 2、装、拆接地线 3、安装或拆除控制回路或电压互感器回路的熔断器 4、切换保护回路和自动装置
四、高压配电室常见的倒闸操作
（一）倒闸操作的注意事项
1、操作前，必须了解运行方式，熟悉一、二次系统，了解继电保护和自动装置情况。 2、检修设备工作票收回并验收合格、状态良好、位置正确。 3、操作前，应考虑继电保护方式及定值； 4、操作中，注意表计、信号指示
5、双回线电源切换并、解列时，应检查负荷分配 6、操作中发生疑问，弄清楚后方可继续操作； 7、使用解锁工具，须经有关领导批准。 8、使用合格的安全用具 9、操作中发生事故，应停止操作。
3、合闸时，应先从电源侧进行，在检查开关确在断开位置后，先合母线侧刀闸，后合负荷侧刀闸，最后合开关。 4、拉闸时，先从负荷侧进行，拉开开关后，在检查开关确在断开位置后，先拉开负荷侧开关，后拉开电源侧开关。 5、保证继电保护正确投入；
（六）倒闸操作
必须具备的条件
1、有与现场一次设备和实际运行方式相符的一次系统模拟图 2、操作设备应具有明显的标志，包括：名称、编号、分合指示、旋转方向、切换位置的指示及设备相色等。 3、高压电气设备都应安装完善的防误操作闭锁装置。 4、有值班调度员、运行值班负责人正式发布的指令，并使用经事先审核合格的操作票。
检查质量再回令。
（二）变压器的操作原则
1、送电顺序：高压
低压
2、停电顺序：低压
高压
3、变压器并列的条件：（1）接线组别相同（2）电压比相等（允许差±0.5%）（3）短路阻抗相等（允许差±10%）容量一般不超过3：1

电气设备倒闸操作(标准版)

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气设备倒闸操作(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电气设备倒闸操作(标准版)一、倒闸操作电气设备由一种状态转换到另一种状态，或改变电气一次系统运行方式所进行的一系列操作，称为倒闸操作。

倒闸操作的主要内容有：拉开或合上某些断路器或隔离开关，拉开或合上接地隔离开关（拆除或挂上接地线），取下或装上某些控制、合闸及电压互感器的熔断器，停用或加用某些继电保护和自动装置及改变定值，改变变压器、消弧线圈组分接头及检查设备绝缘。

倒闸操作是一项复杂而重要的工作，操作的正确与否，直接关系到操作人员的安全和设备的正常运行。

如若发生误操作事故，其后果是极其严重的。

因此，电气运行人员一定要树立“精心操作，安全第一”的思想，严肃认真地对待每一个操作。

二、倒闸操作一般原则（1）电气设备投入运行之前，应先将继电保护投入运行。

没有继电保护的设备不许投入运行。

（2）拉、合隔离开关及合小车断路器之前，必须检查相应断路器在断开位置（倒母线除外）。

因隔离开关没有灭弧装置，当拉、合隔离开关时，若断路器在合闸位置，将会造成带负荷拉、合隔离开关而引起短路事故。

而倒母线时，母联断路器必须在合闸位置，其操作、动力熔断器应取下，以防止母线隔离开关在切换过程中，因母联断路器跳闸引起母线隔离开关带负荷拉、合刀闸。

（3）停电拉闸操作必须按照断路器!负荷侧隔离开关!母线侧隔离开关的顺序依次操作，送电合闸操作应按上述相反的顺序进行。

严防带负荷拉、合刀闸。

倒闸操作培训课件

2 倒闸操作是否会影响继电保护及自动装置的运行.在倒闸操作过程中,如果预料有可能引起某些保护自动装置误动或失去正确配合,要提前采取措施或将其停用.
(3)系统高峰负荷期间、直流设备接地期间以及操作设备所在系统发生交流接地期间,一般不进行操作.
(4)要严格把关,防止误送电,避免发生设备事故及人身触电事故.为此,在倒闸操作前应遵守以下要求：
1工作变送电以下为主要操作步骤 1. 收到值长命令 2. 检查1工作变所有工作票已办理终结,所有安全措施已拆除 3. 全面检查1工作变回路良好 4. 检查1工作变高压侧断路器手车在试验位置分闸,接地刀闸
离开关送电. --防止误入带电间隔.
电气设备的四种状态：
①.运行状态
指设备的断路器及隔离开关都在合上位置,将电源至受电端的电路接通包括辅助设备如电压互感器、避雷器等；所有的继电保护及自动装置均在投入位置除调度有要求的除外, 控制及操作回路正常.
②.热备用状态
指设备只有断路器断开,而隔离开关仍在合上位置,其它同运行状态.
③.冷备用状态
指设备的断路器及隔离开关都在断开位置,切断电气设备操作电源,退出设备继电保护,如退出母差保护、失灵保护压板包括连跳其它开关的保护压板.
4 设备检修后、投运前应进行检查和试验.
5 绝缘电阻不合格的设备不得将其投入运行或列为备用.电气设备不允许在无保护的情况下运行,设备运行方式如有变更,应及时卡率继电保护机自动装置的运行方式,并保证与一次运行方式相适应,防止保护误动作或拒动.
倒闸操作是一项既重要又复杂的工作,若发生误操作事故,可能会导致损坏设备、危及人身的安全及造成大面积停电, 给国名经济带来巨大的损失.所以必须采取有效措施加以防止,这些措施包括组织措施和技术措施两方面.

3、(1)进网电工《第五章电气运行操作及事故处理》演示稿

《电工进网作业许可考试参考教材》
第五章
电气运行操作及事故处理
第一节
倒闸操作(电气运行操作)
一、倒闸操作的基本概念
倒闸操作：电气设备由一种工作状态变换到另一种工作状态，或电力系统由一种运行方式转变为另一种运行方式时所进行的一系列有序的操作
电气设备的几种工作状态运行状态：断路器（开关）合上，隔离开关（刀闸）合上；设备带电运行。备用状态：热备用状态：断路器（开关）断开，隔离开关（刀闸）合上。冷备用状态：断路器（开关）断开，隔离开关（刀闸）断开。检修状态：断路器（开关）断开，隔离开关（刀闸）断开；验电且封、挂地线。
倒闸操作应根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。发布指令应准确、清晰，使用规范的调度术语和设备双重名称，即设备名称和编号。发令人和受令人应先互报单位和姓名，发布指令的全过程（包括对方复诵指
令）和听取指令的报告时双方都要录音并做好记录。操作人员
（包括监护人）应了解操作目的和操作顺序。对指令有疑问时
(二）、华北地区操作术语。
1、开关、刀闸称为拉开、合上；（接地刀闸按此执行）
2、操作地线称为验电、挂地线、拆地线；（挂地线位置以刀闸为准，有线路侧、开关侧、母线侧、主变侧、母线引线上等）
3、交、直流保险，小车插件称为给上、取下； 4、压板称为投入、退出； 5、小车开关称为推入、拉至运行、检修和备用位置。
（7）旁路母线投入前,应在保护投入的情况下用旁路断路器对旁路母线试充电一次. （8）装有自投装置的母联断路器在合闸前,应将该自投装置退出运行.
（9）倒闸操作中,严禁通过电压互感器、站用变压器的低压线圈向高压线圈送电.
（10）用断口带并联电容的断路器拉、合装有电磁型电压互感器的空载母线时,应先将该电压互感器停用.

线路倒闸操作

电工进网作业实训培训
变电站倒闸操作的基本要求
一、运行人员须以高度负责的精神，严格按照倒闸操要求，严肃认真地对待每一步操作，做到万无一失二、倒闸操作必须由两人进行。三、熟悉各设备运行方式及调度术语四、熟悉设备的功能、结构和操作顺序、方法五、熟悉变电站一次设备接线方式六、熟悉变电站二次保护及自动装置的配置并能与一次设备操作的配合
电工进网作业实训培训
热备用状态
热备用状态：开关在分闸位置，开关两侧刀闸在合闸位置；所属二次设备的保护压板、控制及信号电源确已投入。
电工进网作业实训培训
检修状态
检修状态：所有开关和开关两侧刀闸在分闸位置，与电源分离，根据工作需要挂标示牌、设遮栏及挂接地线（合接地刀闸）；所属二次设备的保护压板、控制及信号电源确已退出。
电工进网作业实训培训
倒闸操作术语
GIS类设备、开关柜等设备可在刀闸操作处挂“禁止合闸，线路有人工作”标示牌。如：在2211-2刀闸汇控柜操作按钮处挂 “禁止合闸，线路有人工作”标示牌。如调度令内容与本条术语不一致，按调度令执行。 15）监控站操作称“确认**站一次系统画面正确” 16）设备检修后合刀闸前，检查送电范围内接地刀闸已拉开，接地线已拆除，称“检查送电范围内接地刀闸已拉开，接地线已拆除”。 17）倒母线过程中检查除母联刀闸、分段刀闸、PT刀闸外其余刀闸已全部拉开。如：检查220kV-5甲母线上除2245甲-5、 2255甲-5、225甲-9外其余刀闸已全部拉开。
电工进网作业实训培训
一、什么是倒闸操作
倒闸操作：是指将电气设备从一种工作状态转换到另一种工作状态所进行的一系列操作称为倒闸操作。如将设备从运行状态转换为检修状态所要进行的拉开断路器、拉开隔离开关、验电、接地等一系列工作均称为倒闸操作。变电站倒闸操作票适用于35kV及以上电压等级的变电站、10kV开闭所的设备操作。

倒闸操作培训课件..

操作开头时间、终了时间填在每份操作票的首页。终了时间：指全部操作完毕，操作人、监护人共同复核无误后的时间。注：汇报调度时间与操作票终了时间全都，由于未汇报调度，该项操作任务未完毕。
2.5.2.2倒闸操作分类栏操作人应将操作的类型在本栏打“√” 2.5.2.3 操作任务栏
明确所操作的设备由何种状态转为何种状
2.4变电倒闸操作票的填写规定
2.4.2用词规定 2.4.2.1设备简称的用词规定变压器：主变,厂变断路器：“开关”、“母联开关、“主变XXXkV
侧开关”等。隔离开关：刀闸母线：有“Ⅰ母” “Ⅱ母”、“Ⅰ段母线”、
“Ⅱ段母线”等。要求加等级，以便区分熔断器：“保险”。有“掌握保险”、“信号保
检查XXX〔设备名称〕仪表〔电流、电压、功率〕指示为零；
2.5 操作票的具体填写
2.5.1根本要求
操作票由操作人填写，填写时必需依据模拟图或结线图核对操作工程和挨次的正确性。如上值承受的操作指令，由于各种缘由连续到下一值接班后操作，交班人员填写的操作票接班人员需使用时，接班人员应重新审核或填写新的操作票；并对其正确性负全责〔使用交班人员填写的操作票操作时，操作人、监护人、值班负责人应在备
•
感谢大家
深入问题：1.母线隔离开关的二次帮助触点都用在变电站哪些地方？2.双母线母差爱护装置位置开入信号的除了线路及变压器的母线隔离开关二次帮助触点外还接入了哪些一次设备的位置信号，为什么？
操作中检查工程的先后挨次比方先检查遥信位置还是先检查现场位置虽然没有原则性的规定，但要本着便于操作，削减操作人员劳动量的原则来执行。本文中由于实行综自操作，因此先检查遥信变位状况，再检查一次设备的现场位置。
母线隔离开关的二次切换在常规变电站主要需要在如下装置上检查：母线爱护屏和断路器操作箱及电压切换箱；智能变电站需要在母线爱护屏和汇控柜内的智能终端检查。

电工进网(高压)教材倒闸操作共22页

挂“禁止合闸,有人工作”标示牌 11.对2#主变10KV侧验电,放电,挂1#接地线 12.对2#主变3KV侧验电,放电,挂2#接地线 13.对2#主变检修工作处挂“在此工作”标示
牌
审票结束盖:(以下空白)章操作结束盖:(已执行)章
1#主变由运行改为检修
1.拉开1#主变304,3KV负荷开关。 2.检查1#主变304,3KV负荷开关在分断位置。 3.在1#主变304,3KV负荷开关操作手柄上挂“禁止
负载
负载
56、书不仅是生活，而且是现在、过去和未来文化生活的源泉。 ——库法耶夫 57、生命不可能有两次，但许多人连一次也不善于度过。— —吕凯特 58、问渠哪得清如许，为有源头活水来。—— 朱熹 59、我的努力求学没有得到别的好处，只不过是愈来愈发觉自己的无知。 ——笛卡儿
10KV一次模拟图
2#主变10KV母线闸刀 106
× 2#主变10KV负荷开关 108
1#主变10KV母线闸刀 105
1#主变10KV负荷开关
×
109
2#主变10KV/3KV
2#主变3KV母线闸刀 301
× 2#ቤተ መጻሕፍቲ ባይዱ变3KV负荷开关 303
1#主变10KV/3KV
1#主变3KV母线闸刀 302
× 1#主变3KV荷开关 304
9.合上1#主变302,3KV母线刀闸 10.检查1#主变302,3KV母线刀闸在运行位置 11.取下1#主变304,3kV负荷开关操作手柄上
“禁止合闸,有人工作“标示牌 12.合上1#主变304,3KV负荷开关 13.检查1#主变304,3KV负荷开关在运行位置
审票结束盖:(以下空白)章操作结束盖:(已执行)章
1#主变10KV母线闸刀

高压电气设备倒闸操作

（一）操作隔离开关的基本要领
• (1)在手动合上隔离开关时，应迅速而果断。但在合闸行程终了时，不能用力过猛，以防损坏支持绝缘子或合闸过头。在合闸过程中如果产生电弧，则要毫不犹豫地将隔离开关继续合上，禁止再将隔离开关拉开。
• (2)在手动拉开隔离开关时，特别是刀片刚离开固定触头时，应缓慢而谨慎。此时，若产生电弧，则应立即反方向合上隔离开关，并停止操作。
• (2)电力系统运行方式改变时，应认真核对相关断路器安装处的开断容量是否满足要求，还要检查安装处的断路器重合闸容量是否符合要求。
• (3)在断路器合闸前，还要检查该断路器是否达到允许故障开断次数。一般情况下，禁止将超过开断次数的断路器继续投入运行。
• (4)检修后的断路器，在投运前应检查各项指标是否符合规定要求，禁止将检修、试验后不合格的断路器投入运行。
高压电气设备倒闸操作
第二节倒闸操作票的执行程序
及注意事项
高压电气设备倒闸操作
（一）倒闸操作票的执行程序
• (1)倒闸操作票允许操作的标志是调度发布该操作任务的令号。 • (2)模拟预演：操作人、监护人先在主结线模拟图、继自保护压板模拟图上
预演；预演时用蓝色笔逐项打“√”，要严格按照票面顺序，逐项唱票，逐项操作或装设模拟地线；预演确认无误后，操作人、监护人分别在票面栏内签字，以示对操作承担责任。 • (3)准备工作：由操作人准备好必要的合格的操作工具、安全护具、接地线、隔板及标示牌，记录开始操作的时间。 • (4)站正位置：操作人按操作项目有顺序地走到应操作的没备前立正，等候监护人唱票。 • (5)核对设备：监护人严格执行“四对照”原则，即对照设备名称、编号、位置和拉合方向，检查是否完全符合操作项目。 • (6)高声唱票：监护人高声、清晰地唱读应操作的一个项目的全部内容。 • (7)高声复诵：操作人应手指被操作的设备，高声复诵一遍操作项的内容。 • (8)允许操作：监护人认为一切无误后，发布“对，执行!”的命令。 • (9)执行操作：操作人只有听到“对，执行!”的命令后，方可执行操作(包括打开程序锁)。 • (10)检查没备：每一项操作结束后，操作人和监护人应一同检查被操作没备的状态，应与操作项目的要求相符，并处于良好状态，部分操作项目还应该检查表计或信号指示等。 • (11)逐项勾画：每一个操作项目执行完毕后，监护人应先用红铅笔将该项目序号打“√”，然后再进行下一项目操作，依此类推，严禁所有项目操作结束后一起打“√”或操作前打“√”。 • (12)独立检查项的执行：应是监护人唱读检查内容，操作人重复监护人唱读内容，并与监护人共同检查，无误后操作人高声回答“对”。 • (13)拉开、合上开关的时间应记在该项右侧。 • (14)记录时间：一张倒闸操作票执行完毕后，监护人应记录操作结束时间，时问一律用24h两位数制填写，如“18点05分”。 • (15)汇报调度：签字盖章后，应立即向发令调度报告操作执行情况及该操作任务结束时间，并印“已执行”章。

高压供电系统倒闸操作要点培训教材

四、模拟操作
模拟操作注意事项： • 1、严格执行唱票复诵制。 • 2、模拟前应核对现场设备运行方式。
五、倒闸操作
• 倒闸操作严格执行唱票复诵制。 • 倒闸操作必须由两人进行，一人监护，一人操作，监护人对操作人实施有效监护，监护人持操作票，操作人持操作用具进行操作，微机五防钥匙应由监护人手持。
7、验电接地
8、结束汇报
一、发布和接受调度命令
• 发布和接受操作任务时，必须互报单位、姓名，使用规范术语、双重名称，严格执行复诵制，接受调度操作任务人员必须是当值值班负责人或电气工程师。
一、发布和接受调度命令
随听随记将受令内容记录在调度指令记录簿中并根据记录进行复诵无误。
• 解锁操作应得到部门运行专责同意，由值班负责人核对现场待解锁设备双重编号和设备状态后方可进行。禁止使用非正常方法强行操作设备，严禁凭记忆操作。
五、倒闸操作
• 三禁止： • 禁止监护人直接操作设备 • 禁止有疑问时盲目操作 • 禁止边操作边做其他无关事项
六、检查安全用具
• 安全用具的检查方法如下：
五、倒闸操作
进入操作间隔的注意事项： • 严禁穿越设备区域进入操作间隔，防止走错间隔操作。 ——目的就是要求操作人员在任一时刻都明确工作地点和对象，养成一种良好、规范的现场工作行为和观念。达到习惯性遵章的行为。
五、倒闸操作
• 执行操作六步骤 1、唱票 2、手指 3、复诵 4、确认 5、执行 6、检查
五、倒闸操作
• 7.监护人确认操作人手指复诵正确后，发 “正确，执行”操作命令。 • 8.操作人在接到监护人操作命令后执行操作。不得边听命令边操作。 • 9.执行完每项操作项目后，实行三检查（检查操作质量、检查运行方式、检查设备状况），禁止远距离对设备状态进行检查，保证操作质量完好。 • 10.使用远方监控操作时，要核对监控信号与现场设备实际位置一致。
