一、范围本作业指导书适用于固原供电局变电站110kV电压等级各变电站110kV线路保护装置作业程序。
二、引用文件1、DL-408-1991《电业安全工作规程》2、GB 14285—1993 《继电保护和安全自动装置技术规程》3、GB/T 15145—2001《微机线路保护装置通用技术条件》4、DL/T 587—1996《微机继电保护装置运行管理规程》5、中华人民共和国电力行业标准《继电保护及安全自动装置运行管理规程》6、中华人民共和国水利电力部《继电保护及电网安全自动装置检验条例》7、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》8、能源部电力规划设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》9、GB 50171-1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》10、国家电力公司《防止电力生产事故的二十五项重点要求》11、厂家提供的技术说明书和调试大纲三、修前准备1、准备工作安排2、作业人员要求3、备品备件4、工器具5、材料6、定置图及围栏图7、危险点分析8、安全措施9、人员分工四、流程图五、作业程序及作业标准（试验记录见附录A）1、开工2、检修电源的的使用3、检修内容和工艺标准六、竣工七、验收记录八、作业指导书执行情况评估附录A（资料性附录）PSL-621C微机线路保护定检试验报告A．1保护屏接线及插件外观检修A．2保护屏上压板检查A．3屏蔽接地检查A．4绝缘测试记录A．5逆变电源检查6软件版本及CRC码检验7零漂值检查8交流回路检查A．9开入接点校验A．10开出接点校验A．11保护定值检验A．11．1 距离保护A．11．1．1相间距离动作时间测试：tI= tII= tII= A．11．1．2 接地距离动作时间测试：tI= tII= tII= A．11．2 零序保护动作时间测试：tI= tII= tII=A．12 整组试验直流电源在额定电压下带断路器传动，在确保检验质量的前提下尽量减少断路器的动作次数，交流电流、电压必需从端子排上通入试验，并按本线路保护展开图的要求，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各回路接线的正确A．13 CT极性及变比检查A．14 室外检查清扫及检查断路器端子箱、螺丝压接检查情况：；A．15 状态检查A．16 终结A．17 六角图测试附录B （资料性附录）现场工作安全技术措施。
继电保护及微机保护实验指导书
电力系统动模与自动化综合实验系统继电保护及微机保护部分实验指导书信息科学与工程学院中南大学目录第一章概述 (1)一、系统简介 (1)二、系统特点 (1)三、系统构成 (1)四、实验台面板说明及内部接线 (2)五、操作注意事项 (4)第二章数字式继电器特性实验 (6)实验一、数字式电流、过电压和低电压继电器特性实验 (7)实验二、数字式反时限电流继电器特性实验 (12)实验三、数字式功率方向继电器特性实验 (15)实验四、数字式差动继电器特性实验 (17)实验五、数字式阻抗继电器特性实验 (19)第三章成组微机保护实验 (24)实验六三段式电流保护实验 (25)实验七零序电流保护实验 (32)实验八三段式距离保护实验 (35)实验九变压器保护实验 (38)第一章概述一、系统简介：TQDB-III多功能微机保护与变电站综合自动化实验培训系统采用集成式、开放式的设计思路，覆盖了多个专业多门课程，适合电力系统、电气类、自动化类、电工类专业学生进行研究性、综合性、设计性、开放性实验、课程设计、毕业设计及创新设计。
本实验指导书着重介绍与《电力系统继电保护原理》、《电力系统微机保护》、《变电站综合自动化》课程相关的实验。
本实验台可完成：常规继电器特性实验、数字式继电器特性实验及成组微机保护综合实验三大部分。
其中包含的常规继电器有：DL-31型电流继电器、DY-36型电压继电器、LG-11型功率方向继电器、LCD-4型变压器差动继电器。
数字式继电器有：数字式电流继电器、电压继电器，反时限电流继电器，功率方向继电器，差动继电器，阻抗继电器，零序电流、零序电压继电器，负序电流继电器、负序电压继电器，反时限零序继电器、反时限负序电流继电器。
微机保护部分包括：单双电源10kv线路微机保护综合实验，单双电源35kv线路微机保护综合实验，单双电源110kv线路微机保护综合实验，变压器微机保护综合实验，电容器微机保护综合实验。
微机型主变保护校验标准化作业指导书
微机型主变保护校验标准化作业指导书简介微机型主变保护是电力系统中的一项关键技术，其功能是在主变出现内部故障时，将主变”切断”与母线的电流，防止故障蔓延，保障电力系统的稳定与安全。
而微机型主变保护校验则是为了保证主变保护在出现故障时可以正确地切断电流，保护电力系统的运行。
因此，本文档旨在为电力系统工程技术人员提供微机型主变保护校验标准化的作业指导书。
校验步骤以下是微机型主变保护校验的基本步骤：1. 核对校验仪器在进行微机型主变保护校验之前，需要检查校验仪器的型号、规格、配置等是否符合校验要求，并确保校验仪器的正常状态。
2. 查看保护系统接线图查看主变保护系统的接线图，并根据接线图核对校验仪器的接线方式。
3. 准备模拟器将模拟器连接至保护系统，按照要求配置模拟器参数。
4. 进行校验按照校验流程，逐一校验保护系统的各项参数并记录结果。
5. 检查结果将校验结果与校验要求进行对比，并对校验结果进行分析和处理。
6. 编写校验报告根据校验结果编写校验报告，并向有关人员汇报校验结果。
校验要求微机型主变保护校验的要求包括以下方面：1. 校验仪器的要求（1）校验仪器的型号、规格、配置等符合相关标准。
（2）校验仪器的状态良好，测量精度符合要求。
2. 接线的要求（1）接线正确、紧固，接触可靠。
（2）接线符合保护系统接线图。
3. 报告的要求（1）报告内容包括校验结果、校验仪器使用记录、缺陷报告等。
（2）报告格式符合相关标准，报告内容清晰明确。
4. 校验方法的要求（1）校验方法符合相关标准，确保校验的准确性。
（2）校验时应根据所检设备的特点，合理选择检测项目和校验标准。
一些注意事项1. 安全第一在进行微机型主变保护校验时，一定要确保安全，严格按照作业规定操作。
2. 正确选择校验流程不同的主变保护系统有不同的校验流程，需要根据具体情况正确选择校验流程。
3. 合理设置检测项目和标准在进行校验时，需要根据具体情况合理选择检测项目和标准，并对校验结果进行分析和处理。
微机型过电压保护及故障启动装置现场检验作业指导书
微机型过电压保护及故障启动装置现场检验作业指导书1适用范围本作业指导书适用于微机型过电压保护及故障启动装置新安装装置的验收检验以及装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。
2引用标准及编制依据继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行)3作业环境及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39C,空气相对湿度一般不高于80%,风速不大于5级。
(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。
(3)作业现场应有可靠的试验电源，且满足试验要求。
(4)作业现场道路畅通，无障碍物，且照明良好。
(5)一次设备有高压检修工作时，应禁止断路器传动试验。
(6)检验对象处于停运状态，现场安全措施完整、可靠。
(7)保持现场工作环境整洁。
4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。
(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。
(3)所有作业人员应有触电急救及现场紧急救火的常识。
(1) GB/T 14285-2006 (2) GB/T7261-2008 (3) DL/T995-2006 (4) Q/GDW 267-2009 (5)国家电网生[2012]352号(6)国家电网安监［2009］664号国家电网公司电力安全工作规程(变电部分)（4）本项检验工作需要作业人员2-3人。
其中工作负责人1人,工作班成员1-2人。
（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。
PSL621线路保护
保护校验现场作业指导书PSL-621系列微机线路保护山西省电力公司2004年12月目录一、适用范围---------------------------------------------------------------------------------二、引用标准---------------------------------------------------------------------------------三、检验人员职责---------------------------------------------------------------------------四、检验前的准备工作五、检验项目及作业程序---------------------------------------------------------------A、检验周期B、全部检验项目作业程序C、部分检验项目作业程序D、配合检验的其他项目及要求六、检验记录-----------------------------------------------------------------------------A、全部检验B、部分检验附件：检验流程图1、全部检验2、部分检验一、适用范围本指导书适用于PSL-621系列微机线路保护装臵及相关回路的全部检验作业。
二、引用标准继电保护及电网安全自动装臵检验条例继电保护及电网安全自动装臵现场工作保安规定电业安全工作规程GB/T 15145 微机线路保护装臵通用技术条件DL 478 静态继电器及安全自动装臵通用技术条件GB 7261 继电器及继电保护装臵基本实验方法GB4858 电气继电器的绝缘试验GB2423 电工电子产品基本环境试验规程PSL-621系列微机线路保护装臵说明书山西电网微机线路保护现场检验规程三、检验人员职责1．现场工作负责人职责1.1正确安全地组织工作。
继电保护作业指导书

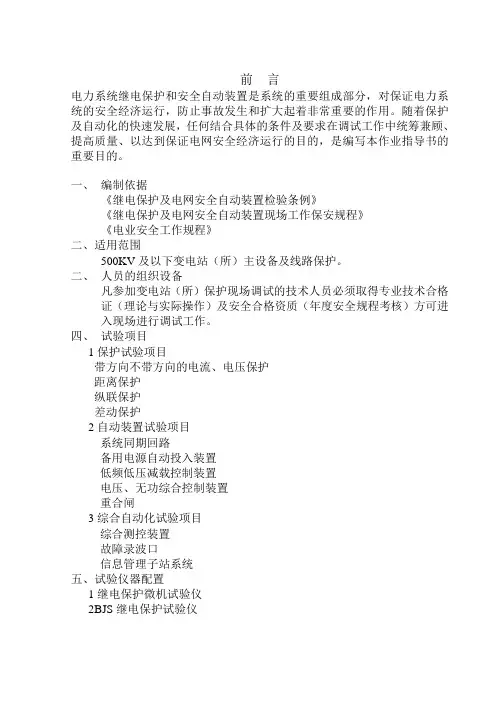

前言电力系统继电保护和安全自动装置是系统的重要组成部分，对保证电力系统的安全经济运行，防止事故发生和扩大起着非常重要的作用。
随着保护及自动化的快速发展，任何结合具体的条件及要求在调试工作中统筹兼顾、提高质量、以达到保证电网安全经济运行的目的，是编写本作业指导书的重要目的。
一、编制依据《继电保护及电网安全自动装置检验条例》《继电保护及电网安全自动装置现场工作保安规程》《电业安全工作规程》二、适用范围500KV及以下变电站（所）主设备及线路保护。
二、人员的组织设备凡参加变电站（所）保护现场调试的技术人员必须取得专业技术合格证（理论与实际操作）及安全合格资质（年度安全规程考核）方可进入现场进行调试工作。
四、试验项目1保护试验项目带方向不带方向的电流、电压保护距离保护纵联保护差动保护2自动装置试验项目系统同期回路备用电源自动投入装置低频低压减载控制装置电压、无功综合控制装置重合闸3综合自动化试验项目综合测控装置故障录波口信息管理子站系统五、试验仪器配置1继电保护微机试验仪2BJS继电保护试验仪3数字式万用表4钳形相位表5毫伏电压表6微安电流表六、试验原理依据设计原理定值状态下，利用电气量的变化，采用静态模拟的方式，观察保护动作情况与逻辑是否正确。
七、试验接线八、试验流程九、操作步骤及要点1 审阅设计图纸在调试二次展开前应检查站内一次设备与保护配置情况是否相符，检查设计图纸有无疑问，如发现设计图纸有问题，应及时提出并尽快解决。
2 二次回路检查检查保护二次回路的连接与原理及设计方案是否相符，如回路接线有误应及时改正，对CT 、PT 所有二次绕组进行极性检查，保证所有二次绕组极性与设计相符。
3 整组试验3．1 试验准备3．1．1 在对保护装置进行调试工作前，应对试验电源进行检查，保证通入工频正弦交流电源，电源应有足够的容量承担最大试验负荷。
3．1．2 保护装置上电前必须将由TA 来的电流线和TV 来的电压线全部断开，确保与外部回路无任何联系。
最新继电保护实验指导书(试验步骤、试验内容等等)
目录电力系统继电保护原理部分实验一电流继电器特性实验实验二功率方向继电器特性实验实验三重合闸继电器特性实验实验四差动继电器特性实验实验五发电机保护屏整组实验实验六变亚器保护屏整组实验微机保护部分实验七微机线路相间方向距离保护实验实验八微机接地方向距离保护特性实验实验九微机零序方向电流保护特性实验实验十微机线路保护屏整组试验实验十一微机变压器差动速断//后备保护特性实验实验十二微机变压器比率差动//谐波制动特性实验实验十三微机变压器保护屏整组试验实验十四系统振荡//PT失压微机线路保护暂态特性实验附录一THL200系列线路保护装置使用说明附录二THT200系列变压器保护装置使用说明附录三M2000微机保护综合测试仪使用手册实验一电流继电器特性实验一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。
1. 内部和机械部分的检查a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。
电力系统线路保护(微机型)全部检验作业指导书
线路保护（微机型）作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人：监护人：1.3 人员分工2 作业程序和作业标准2.2 检修电源的使用2.3检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5状态检查状态检查人:2.6竣工3 验收记录附录：校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6 中间继电器检验6.1分相操作箱继电器检验#插件：#插件：#插件：#插件：#插件：#插件：#插件：#插件：TBJb#插件：#插件：#插件：#插件：#插件：#插件：#插件：ZJ6.2电压切换箱检查(因是磁保持继电器,所以无需做返回值)单个继电器检查（在微机线路保护屏上）7 逆变电源测试8 通电初步检查8.1 定值整定、修改、核对检验定值输入功能以及固化功能正常，区号核查正确8.3 设置CPU号菜单CRC-RUN 设置工作CPU号为：8.4 检验定值输入功能以及固化功能检验定值输入功能以及固化功能正常，区号核查正确。
9 交流回路校验9.1 零漂测试9.2 各电流、电压的刻度值及线性度测试10保护定值精度及动作时间检验10.1复合式距离方向保护10.2纵联保护10.3工频变化量距离保护10.4距离保护10.5零序保护11外围回路检查户外设备(包括各侧电流互感器、断路器端子箱、断路器机构箱、刀闸机构箱等)清扫及检查情况：12断路器控制回路检查13整组试验(保护装置与本套重合闸及另一套保护重合闸联动试验) 直流电源用80%额定电压下（条件允许的情况下）带断路器传动，交流电流、电压必需从端子排上通入试验，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信14 FOX-40E验试验14.1通道连接方式检查内部时钟选择跳线J1应1-2短接14.2逆变电源测试保护装置拉合直流测试FOX-40E14.3保护开入/开出量检查14.3.1开出量检查接点名称A5-A6 A输出A7-A8 B输出A9-A10 C输出B1-B2 D输出B3-B4 D输出检查结果14.4FOX-40E保护装置功能检验14.4.1试验接线如下图：检测项目信号灯检查接点检查信号灯动作情况检测结果接点闭合情况检测结果发A 发A灯亮正确A1-A2、A5-A6闭合正确发B 发B灯亮正确A1-A3、A7-A8闭正确14.4.2光纤发送功率电平及光纤信号接收功率电平：将装置接入光纤通道，用光功率计测量装置的发送及接收功率电平。
电力微机保护检验作业指导书
电力微机保护检验作业指导书6～35kV电力线路微机保护检验作业指导书用于电力系统6～35kV电压等级PSL-640、CSL-200、RCS-9600系列等微机线路（不包括光纤纵差及阻抗型保护）的新安装检验及定期检验，同电压等级其他型号的微机线路保护参照执行。
图纸资料序号资料名称单位数量1 相关二次设计图纸套 12 被检验保护装置的检验规程册 13 被检验保护装置的技术说明书、使用说明书册 14 本作业指导书册 15 上次检验报告册 16 有效的定值通知单份 1作业工器具作业流程及质量控制作业程序作业质量控制危险点预控作业前准备1.组织学习本作业指导书，熟悉本作业危险点2.准备好作业所需图纸资料及工器具3.了解相关电网运行方式、被检验保序号设备名称规格数量1 微机保护试验装置1台2 兆欧表1000V 1块3 数字万用表1块4 钳形相位表1块5 交流电流表0.5级 2.5～5A 2块6 交流电压表0.5级 7.5～600V 1块7 仪用互感器0.5～50A 1只8 试验线1包9 电源盘1个10 直流电流表1块11 升流器1台12 升流线1组13 调压器1台14 保护专用工具1套15 个人常用工具1套护装置运行状况（如缺陷和异常情况），需要时准备好相应的工具和备件4.准备好工作票、继电保护安全措施票（第一种票提前一天送达变电站）履行工作许可手续1.运行人员根据工作票上的安措履行安全措施2.工作负责人会同工作许可人检查安措是否合适3.按有关规定办理工作许可手续1.严禁未履行工作许可手续即进入现场工作2.工作中严禁随意变更安措执行继电保护安全措施票1.交待工作任务、工作范围及相关注意事项2.进行人员分工3.根据安全措施票做安措并做好记录4.安全措施票包括以下内容：①应退出的保护压板②应打开的电流回路连片③应断开的交流电压回路④应断开的直流回路和信号回路1.避免安全措施票与实际不符2.防止执行安措不做记录3.防止TA二次开路，TV二次短路，直流短路或接地4.防止误碰运行设备操作试验接线1.在监护下专人负责接线，经第二人复查2.试验电源应取自专用检修电源3.仪器、仪表外壳应与保护屏在同一点接地1.禁止试验电源取自运行设备2.防止人身触电3.避免接线错误电流互感器校验1.所有绕组极性检查，注意极性配合关系2.TA变比检查，应与整定方案一致3.TA二次绕组伏安特性检查，应符合厂家说明书技术指标要求4.TA二次负载检查，应满足电流互感器二次容量要求5.TA二次绕组对外壳绝缘检查1.防止走错间隔2.防止高空坠落3.严禁上下抛掷工器具4.伏安特性检查时防止电流回路接地点未拆除5.防止人身触电装置外观及接线检查1.装置内外部及二次线清扫（包括端子箱、机构箱清扫）2.插件外观检查及二次线正确性、紧固性检查3.各元件、压板、端子、电缆挂牌标识应清晰正确1.严禁带电插拔插件2.防止人身触电损坏芯片3.防止操作不当，造成插件损坏绝缘检查1.用1000V摇表摇测交流对地、直流对地、交流对直流绝缘电阻，应大于10MΩ2.整体二次回路绝缘电阻应大于1MΩ1.防止带电摇测绝缘2.防止应拔出的插件未拔出3.防止使用摇表，造成人员伤害逆变电源检查1.直流电源缓慢上升时和拉合直流电源时（80%额定电压），检查逆变电源自启动性能2.装置带测试孔时分别在直流电源为80%、1005、115%额定电压下，检查逆变电源输出电压值在允许范围内且保持稳定3.装置无测试孔时分别在直流为80%、100%、115%额定电压下，观察装置是否运行正常4.核对逆变电源运行周期（不得超过5年）通电初步检查1.装置上电后，各指示灯、显示屏正常2.装置按键检查正确可靠3.软件版本和程序校验码正确4.时钟整定及失电后走时正确性检查继电器检查通过整组实验检查继电器动作情况定值输入1.定值修改闭锁功能检查2.按定值清单输入各项定值3.掉电后定值不丢失检查1.防止定值通知单内容与实际装置不一致或定值超出装置整定范围2.核对定值输入正确性，防止误整定开关量输入回路检查1.模拟开入量变位真确性2.通过液晶显示屏显示检查开关量输入回路正确性防止直流回路短路、接地模拟变换系统检查零漂可调的装置：1.上电5min后进行零漂检查及调整2.零漂值应在-0.3～+0.3A(V)之间3.检查模拟量输入的幅值特性、相位特性：要求幅值误差不超过±5%，相序、相位正确，误差不超过±3°4.调整不合格应更换数模转换插件零漂不可调的装置：1.上电5min后进行零漂检查2.零漂值应在-0.5～+0.5A(V)之间3.检查模拟量输入的幅值特性、相位特性：要求幅值误差不超过±3%，相序、相位正确，误差不超过±3°4.对不合格应更换数模转换插件1.防止电压回路短路2.在输入20I N电流时间应不超过1s，10I N电流时间应不超过4s，5I N电流时间应不超过10s保护定值校验1.保护定值校验内容：①过流Ⅰ段定值②过流Ⅱ段定值③过流Ⅲ段定值④低电压定值⑤重合闸定值⑥方向元件定值⑦低频减载定值⑧小电流选线功能2.对过量保护通入1.05倍整定值保护应可靠动作，通入0.95倍整定值应可靠不动作，在1.2倍整定值时测量动作时间3.对欠量保护通入0.95倍整定值应可靠动作，通入1.05倍整定值应可靠不动作4.无延时速动保护整定动作时间不大于25ms5.延时保护整组动作时间误差不大于时限级差的10%6.分别投退相应保护功能软压板，检查压板功能正确性7.在运行、远动等相关专业人员的配合下检查中央信号、运动信号、综自系统等输出回路的正确性断路器传动试验1.模拟故障，传动开关跳闸及重合闸功能2.开关信号传动试验3.开关防误功能检查4.不对应启动重合闸功能检查5.定检时以上实验由运行人员负责验收1.检查开关本体上确无人员工作，并通知现场工作人员2.防止走错间隔恢复二次安措1.拆除试验接线及临时电源线2.对照安全措施票及质量记录恢复二次安措、经专人检查并做记录3.清理工作现场1.防止误接线2.防止电流回路开路、电压回路短路3.防止直流短路、接地工作终结1.会同运行人员检查二次安措已恢复，核对保护定值正确无误2.填写二次设备检验记录3.办理工作终结手续1.防止电流回路开路、电压回路短路2.防止直流短路、接地带负荷检查1.电压、电流幅值及相序、相位检查2.核对开关量状态与实际运行状态一致1.防止电流回路开路、电压回路短路2.防止直流短路、接地整理总结1.回复定值回执单2.仪器仪表及图纸资料归位3.整理试验报告，经审核后归档4.针对检验中的问题进行分析，提出改进措施110～220kV电力线路微机保护检验作业指导书用于电力系统110～220kV电压等级WXH-800、PSL-600、RCS-900、CSL-100、CSL-11、CSL-15、LFP-900系列等微机线路保护的新安装检验及定期检验，其他型号的微机线路保护参照执行。
PSL600系列微机保护线路检验作业指导书_pdf
筑龙网WW W.ZH U L ON G.C OMＰＳＬ－６２１系列微机线路保护 检验作业指导书 １ 适用范围 为了规范ＰＳＬ－６２１微机线路保护的检验人员的作业行为，确保此类保护的检验质量和运行可靠性。
适用于继电保护人员对ＰＳＬ－６２１微机线路保护现场检验作业过程的指导。
２ 引用标准 ［电业安全工作规程］ ［继电保护及电网安全自动装置现场工作保安规定］ ［继电保护及电网安全自动装置检验条例］ ＤＬ ４７８ 静态继电器及安全自动装置通用技术条件 ［继电器检验规程］ ＧＢ ７２６１ 继电器及继电保护装置基本实验方法 ＧＢ４８５８ 电气继电器的绝缘试验 ［ＤＬ／Ｔ６２５－１９９７ＬＦＰ－９００系列超高压线路成套快速保护装置检验规程］ ＧＢ／Ｔ １５１４５ 微机线路保护装置通用技术条件 ［ＤＬ／Ｔ５８７－１９９６微机继电保护装置运行管理规程］ ＧＢ２４２３ 电工电子产品基本环境试验规程 ＰＳＬ－６２１线路保护使用说明书、技术说明书 ３ 检验人员职责 ３．１ 继电保护人员负责对本单位ＰＳＬ－６２１系列微机线路保护按质按量完成检验工作。
３．２ 工作负责人 ３．２．１ 严格遵照［电业安全工作规程］、［继电保护及电网安全自动装置检验条例］的要求和规定，对作业现场熟悉，具有实施检验的指挥、管理监督、质量监督和向上一级汇报工作的权利。
筑龙网WW W.ZH U L ON G.C OM３．２．２ 负责检验工作中的人员调配，对工作人员的工作进行监督，监督工作人员按质按量完成作业计划。
３．２．３ 对作业的记录按规定要求进行填制。
３．２．４ 对未能按规定安全、质量、计划时间要求完成检验任务负有责任。
３．３ 技术负责人 ３．３．１ 严格遵照［电业安全工作规程］、［继电保护及电网安全自动装置检验条例］的要求和规定，负责检验工作中的技术工作 ３．３．２ 对未能按规定要求完成工作负有直接责任 ３．３．３ 对工作人员的检验质量负有检查和考核的责任和权力 ３．３．４ 对工作中的质量有向上一级领导汇报的权力 ３．３．５ 全面掌握继电保护专业的检验标准； ３．３．６ 有丰富的继电保护工作经验，熟悉继电保护专业的知识； ３．３．７ 对本专业新安装或检修的设备有迅速的消化能力； ３．３．８ 能对本专人员进行全面的、系统的培训； ３．３．９ 了解变电设备的检修产品的质量要求。
继电保护现场标准化作业指导书编制和使用说明
继电保护现场标准化作业指导书(范本)编制和使用说明1范本编写原则1.1作业指导书（卡）范本以常见一次设备类型和微机型继电保护装置为主要对象，定期检验考虑相应一次设备停电（母差、失灵保护除外）条件下进行检验作业。
1.2为便于现场的实际使用，作业指导书范本分为“分类作业通用指导书”和“保护装置作业指导书”两部分。
1.3“分类作业通用指导书”编写原则1.3.1“分类作业通用指导书”重点反映一项作业从开始准备到结束的全过程，表明所有可能影响作业流程的项目，一般不涉及具体保护型号。
具体保护装置、回路的作业项目的细化流程、方法、标准及作业结果在“保护装置作业指导书”中体现。
1.3.2“分类作业通用指导书”按电压等级、主接线形式、设备类型等分类编写。
1.4“保护装置作业指导书”编写原则1.4.1保护装置作业指导书，重点反映某一具体保护装置、回路的作业从开始作业到结束的过程，按具体保护装置种类分别编写。
1.4.2保护装置作业指导书，包括作业的细化流程、方法、标准及作业结果记录。
作业方法、标准的内容达到一般不需查阅装置说明书的程度。
所有回路、保护装置、接口装置、配合试验的项目作业结果，均应在结果记录中得到反映，记录不应只有结论，还应包括必要的数据。
1.5继电保护现场标准化作业指导卡，主要适用于简单作业，如改定值、消缺、配合开关传动、配合CT更换、配合PT更换等工作。
2“分类作业通用指导书”2.1“分类作业通用指导书”采用A4纸横版，总体结构一般由封面、工作任务、检验前准备、检验工器具及材料表、危险点分析及安全控制措施、工作分工、现场工作几部分构成。
与国网公司导则相比，取消引用文件、流程图、作业人员要求、定置图、检修电源使用、验收、执行情况评估等项目，将“危险点分析”和“安全措施”合并为“危险点分析及安全控制措施”。
2.2“分类作业通用指导书”一般应包括不同主接线形式的线路、母线、变压器等设备的继电保护现场定期检验、补充检验等作业。
继电保护实验指导书
目录实验一电磁型继电器 (3)1实验目的 (3)2实验方法 (3)3实验报告 (4)实验二电磁型时间继电器 (5)1实验目的 (5)2实验方法 (5)3实验报告 (5)实验三微机继电保护测试仪的使用及测试 (7)1实验目的 (7)2实验仪器 (7)3实验方法 (7)4 实验报告 (12)实验四阶段式电流保护测试 (12)1实验目的 (12)2实验仪器 (12)3实验原理 (13)4实验步骤 (13)4.1试验接线 (13)4.2保护相关设置 (13)4.3 过流保护电流定值测试 (13)4.4 过流保护时间定值测试 (15)4.5 过流保护方向元件测试 (17)4.6 过流保护I 、II、III段定值校验 (18)5实验报告 (22)实验五距离保护测试 (23)1实验目的 (23)2实验仪器 (23)3实验原理 (23)4实验步骤 (23)4.1 试验接线 (23)4.2 保护设置 (26)4.3 距离保护I、II、III段定值校验 (26)4.4 阻抗定值测试 (28)4.5 阻抗灵敏角测试 (28)4.6 阻抗特性测试 (29)5 实验报告 (31)实验六比率差动保护测试 (32)1 实验目的 (32)2 实验仪器 (32)3 实验原理 (32)4 实验步骤 (33)4.1YH3111差动保护装置设定 (33)4.2 AD331微机继电保护测试仪设定 (34)4.2.1差流调整界面 (34)4.2.2比率差动速断保护测试 (34)4.2.3谐波制动测试 (38)5 实验报告 (41)实验一电磁型继电器1实验目的1.1了解DL、DJ型继电器的构造，各部分的功用及动作原理。
1.2掌握DL、DJ型继电器的调整步骤及调整方法。
1.3学会DL、DJ型电压、电流继电器返回系数的调整方法。
2实验方法DL、DJ型继电器的实验项目较多，我们只做机械部分的检查及电气性能的调整等两项。
2.1机械部分的检查（1）清除继电器的灰尘和油污，检查弹簧和线圈引出线焊接质量、螺丝、螺母。
微机线路保护部分检验作业指导书
1图实是否完全相符。若需改动图纸，应履行相关手续并填写《二次回路变更记录》。
2保护实际的定值清单项目是否与最新定值通知单项目相符。
3交流电流、电压回路的接地情况应满足有关反措要求。
4核对TA变比、接入绕组级别及位置的正确性。
5装置外壳是否接地。
6压板标识是否清晰，语言表达是否确切、规范。
3.4拉合直流电源试验
4软件版本检查及时钟调整
5整定值的整定
6开关量输入回路检验
7模数变换系统检验
7.1零漂的检验和调整
7.2模拟量幅值精度的检验和调整
恢复部分接线
由调试人恢复原拆除的信号回路二次安全措施，由工作负责人监护。
二次回路检查
对装置背板端子、屏端子排、压板及其它回路的螺丝进行紧固，并检查接线接触良好。
备注
签字
工作负责人：调试人：仪器操作及记录人：
2.2调试人负责落实设备状况、编写并执行安全措施票、装置及回路调试、试验数据的打印及结果分析、试验记录的复核、继电保护“四查”及反措现场检查等。
2.3仪器操作及记录人负责准备仪器仪表、备品备件、作业指导书、记录用表格、图纸资料，现场试验接线、仪器仪表操作，记录并整理试验数据等。
3工作时间：本工作时间为1天。工作时间是指工作许可至工作结束的时间，不含运行人员操作时间、与其它工作配合时间等。
4拆除交流电压回路接线，注意N线也应与运行部分可靠断开，并保证运行中的其它设备不失去电压。
5断开信号电源线。
6外加交直流回路应与运行回路可靠断开。
工作票办理
1工作票填写。
2将填写好的工作票、危险点分析及预控措施、继电保护安全措施票一并送交工作票签发人签发和审核。
3按有关规定向变电站送交工作票。
继电保护作业指导书
一、安全检查档案的建立原则：建立安全检查档案的目的是制定安全检查制度，收集各种安全检查原始记录及有关的事故隐患整改和相应的奖惩、处罚原始记录，通过该档案的建立，可以督促有关责任人加强责任心，及时消除事故隐患，达到安全生产、文明施工之目的。
（一）安全检查内容安全检查的内容主要是查制度、查机构设置、查安全设施、查安全教育培训、查操作规程、查劳保用品使用、查安全知识掌握情况和伤亡事故及处理情况等。
（二）安全检查程序a、人员组织———每次检查首先要组织好各部门的人员参加，按照有关安全检查的要求及规范、标准对施工现场进行全面的检查。
b、检查隐患———对查出的安全隐患做好记录，对检查出的安全隐患应填写安全隐患整改通知单，而对重大隐患和随即将要发生的安全隐患，检查部门应立即责成被查单位采取强有力的措施进行整改，并按照有关法律程序及要求对有关责任单位（责任人）进行处理。
c、检查整改———安全隐患找出以后，安全监督管理部门应对隐患的整改期限给予限期，一般3-7天。
施工企业应根据有关检查部门所下达的安全隐患整改通知书，组织有关部门和人员召开专项会议，研究整改方案，并做好详细的记录，对隐患整改要做到“三定”、“一验收”，即定措施、定人员、定时间，整改完毕后要逐项验收，从而达到检查的目的。
d、隐患整改报告———如果上级需要对安全隐患的整改进行复查，施工企业应填写安全隐患整改报告书，把隐患整改落实情况逐项写清楚，报上级检查部门，然后由上级检查部门对安全隐患的整改情况进行检查验收。
二、安全检查档案目录：1、安全检查制度2、安全检查打分表[JGJ59-99《建筑施工安全检查标准》3、项目部安全日查记录表4、项目部定期安全检查记录表5、安全隐患整改通知书6、事故隐患整改情况报告书7、处罚通知单8、违章违记人员教育记录表三、安全检查档案内容安全检查制度安全检查制度制定时，应考虑内容中含有：检查时间即经常性、定期性、突击性、专业性及季节性检查，公司应每季最少检查一次，分公司每半月检查一次，项目部应每周定期检查一次及每日巡回检查一次，安全员及安全值日人员要做到经常巡回检查，班组长要做到上岗前及下岗后的岗位作业点检查。
继保作业指导书
3、带电试验过程中，一、二次设备均须派技术人员监护，如发生异常现象，应立即暂停试验。
4、防止试验中电压、电流过大损坏设备。 二次试验防止一次过电压损坏设备。
5、所有参加调试工作的人员必须服从统一指挥，不得擅自操作任何一、二次设备，试验过程中，必须严格按照调试方案和指挥系统的命令进行操作和试验。
技术交底签证表
JLII203.07-01
工程名称
古交500kV
变电站工程
施工项目
继电保护调试
主持人
王广鹏
交底人
成随管
交底地点
项目部驻地
交底时间
使用图纸号
设计变更
无
交底内容（可另附页）
交底文件：《继电保护作业指导书》
第一章：保护调试
1、故障录波：通电前检查——通电试验——定值校验——数据采集系统——模拟试验
接受人签字：（附背面）
安全监交人：
2、微机保护调试
① 线路保护； ② 母线保护； ③ 变压器保护
第二章：常规继电器校验
1、电流与电压继电器的校验
2、中间继电器的校验
3、时间继电器的校验
4、信章：安全措施
1、试验区域应设置明显的标志和遮拦，并有专人监护。试验期间，非试验人员未经安全负责人许可，不得进入试验现场。
621微机保护装置调试报告
B.29 PSL621系列微机保护装置检验标准※△1.外观及接线检查(检验结果:正确的打“√”,否则打“×”)接点输出，包括信号接点输出校验，可配合定值校验进行，进行全部检验时应进行带断路器作一次合闸传动和一次跳闸传动，以确认整个传动回路的正确性。
2.1 接通装置直流电源，复归所有动作信号，对照下表测量各输出接点的初始状态。
2.2切除装置直流电源，测量以下三组接点是否闭合8X5和8X6，9X1－9X4，9X7－9X10检验结果：。
3．绝缘电阻及耐压试验(检验结果:正确的打“√”,否则打“×”)各插件各端子并联 7 号通信模件的 X14 X15 端子为 CAN 网通信端子，可不作绝缘试验．由于电源模件24V 220V 出入口带滤波器对地有电容，摇绝缘时可将电源插座取下。
3.1试验前的准备工作：（1）将保护装置的CPU插件拔出机箱，断开面板的连接电缆，其余插件全部插入。
（2）将通讯线与保护装置断开。
（3）保护测控屏上各压板置“投入”位置。
（4）断开保护装置与其他装置的有关连线。
（5）在保护测控屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸合闸回路端子、开关量输入回路端子及信号回路端子。
3.2保护测控屏内绝缘电阻的测试：在进行本项试验时，需在保护测控屏端子排处将所有外引线全部断开, 仅对保护屏内进行绝缘电阻测试。
按下表用1000V摇表测量装置各部分之间的绝缘电阻，绝缘电阻应≥10ＭΩ。
（1）8号模件X12与机壳应电气连通，2号模件X10与机壳应电气连通。
检验结果：（2）绝缘检验若上述试验中任一项不满足要求时要查找原因进行处理，直至合格后方可进行下一项试验。
3.3整个二次回路的绝缘电阻测试：在保护测控屏端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V摇表测量整个回路对地的绝缘电阻，其绝缘电阻应大于1MΩ。
绝缘电阻测量值: MΩ检验结果:3.4工频耐压试验按下表作装置各部分之间的耐压试验，直流电压回路对地试验时漏电电流取15mA，其余试验漏电电流取5mA 。
PSL-621(评分标准)
退出“跳闸出口”压板
1.2
退出“闭锁重合闸”压板
1.3
投入检修压板
1.4
断开交流电压输入空开
1.5
断开交流电流输入端子试验短接片
1.6
填写二次安全措施单
2
整定定值
检查定值并打印
10
3
软件版本和程序校验码的核查
软件版本
校验码
时间
10
4
检查保护通道采样：
U=60V；I=5A
IA
IB
IC
I0
UA
UB
工具材料设备场地1常用工具万用表一套2继电保护测试装置一台3试验线若干4装置图纸一套序号考核项目名称质量要求评分标准考核情况1检查值班员所做安全措施及填写二次安全措施单11退出跳闸出口压板12退出闭锁重合闸压板13投入检修压板14断开交流电压输入空开15断开交流电流输入端子试验短接片16填写二次安全措施单2整定定值认真检查2015项每项3分第6项5分检查定值并打印103软件版本和程序校验码的核查软件版本校验码时间104检查保护通道采样
认真检查
20（1~5项每项3分，第6项5分）
1.1
退出“跳闸出口”压板
1.2
退出“闭锁重合闸”压板
1.3
投入检修压板
1.4
断开交流电压输入空开
1.5
断开交流电流输入端子试验短接片
1.6
填写二次安全措施单
2
整定定值
检查定值并打印
10
3
软件版本和程序校验码的核查
软件版本
校验码
时间
10
4
检查保护通道采样：
U=60V；I=5A
IA
IB
IC
I0
