灭火器结构示意图

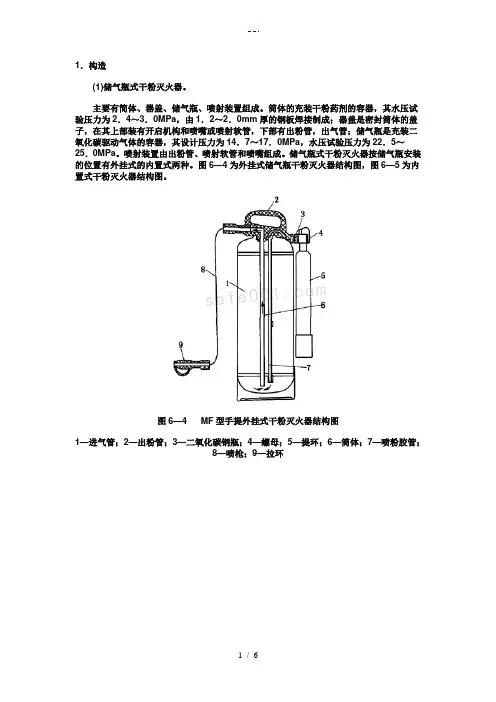

1.构造(1)储气瓶式干粉灭火器。
主要有简体、器盖、储气瓶、喷射装置组成。
筒体的充装干粉药剂的容器,其水压试验压力为2.4~3.0MPa,由1.2~2.0mm厚的钢板焊接制成;器盖是密封筒体的盖子,在其上部装有开启机构和喷嘴或喷射软管,下部有出粉管,出气管;储气瓶是充装二氧化碳驱动气体的容器,其设计压力为14.7~17.0MPa,水压试验压力为22.5~25.0MPa。
喷射装置由出粉管、喷射软管和喷嘴组成。
储气瓶式干粉灭火器按储气瓶安装的位置有外挂式的内置式两种。
图6—4为外挂式储气瓶干粉灭火器结构图,图6—5为内置式干粉灭火器结构图。
图6—4 MF型手提外挂式干粉灭火器结构图1—进气管;2—出粉管;3—二氧化碳钢瓶;4—螺母;5—提环;6—筒体;7—喷粉胶管;8—喷枪;9—拉环图6—5 MF型手提内置式干粉灭火器1—压把;2—提把;3—刺针;4—密封膜片;5—进气管;6—二氧化碳钢瓶;7—出粉管;8—筒体;9—喷粉管固定夹箍;10—喷粉管(带提环);11—喷嘴(2)贮压式干粉灭火器。
贮压式干粉灭火器与储气瓶式干粉灭火器结构的区别在于:储气瓶式有单独的储气瓶;而储压式则无储气瓶,但有一块显示筒体内部压力的显示器。
2.适用X围碳酸氢钠干粉灭火器适用于易燃、可燃液体,气体及带电设备的初起火灾扑救。
磷酸铵盐干粉灭火器除用于扑救易燃、可燃液体、气体及带电设备火灾扑救外,还可扑救固体类物质的初起火灾扑救。
但不能扑救轻金属燃烧的火灾。
3.使用方法灭火时,可手提或肩扛灭火器奔向火场,在燃烧处5m左右,选择上风位置,一手紧握喷粉胶管,一手打开开启装置喷射。
若是外挂式储气瓶干粉灭火器,操作者提起储气瓶上的开启提环;内置式储气瓶或储压式,操作者应先将开启把上的保险销拨下,然后将开启压把压下。
干粉灭火器扑救可燃、易燃液体火灾时,应对准火焰根部扫射。
如被扑救的液体火灾呈流淌状燃烧,应对准火焰根部由近而远,并左右扫射,直至把火焰全部扑灭;如可燃液体在容器内燃烧,应对准火焰根部左右晃动扫射,使干粉雾流覆盖容器开口表面。
灭火器结构示意图

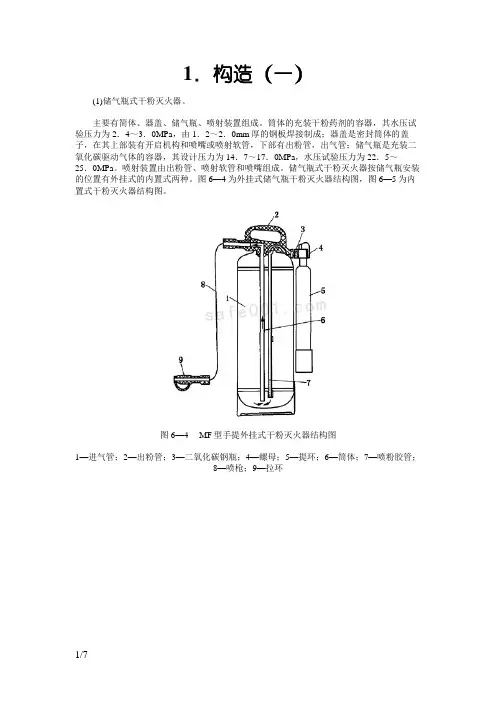

1.构造(一)(1)储气瓶式干粉灭火器。
主要有简体、器盖、储气瓶、喷射装置组成。
筒体的充装干粉药剂的容器,其水压试验压力为2.4~3.0MPa,由1.2~2.0mm厚的钢板焊接制成;器盖是密封筒体的盖子,在其上部装有开启机构和喷嘴或喷射软管,下部有出粉管,出气管;储气瓶是充装二氧化碳驱动气体的容器,其设计压力为14.7~17.0MPa,水压试验压力为22.5~25.0MPa。
喷射装置由出粉管、喷射软管和喷嘴组成。
储气瓶式干粉灭火器按储气瓶安装的位置有外挂式的内置式两种。
图6—4为外挂式储气瓶干粉灭火器结构图,图6—5为内置式干粉灭火器结构图。
图6—4 MF型手提外挂式干粉灭火器结构图1—进气管;2—出粉管;3—二氧化碳钢瓶;4—螺母;5—提环;6—筒体;7—喷粉胶管;8—喷枪;9—拉环图6—5 MF型手提内置式干粉灭火器1—压把;2—提把;3—刺针;4—密封膜片;5—进气管;6—二氧化碳钢瓶;7—出粉管;8—筒体;9—喷粉管固定夹箍;10—喷粉管(带提环);11—喷嘴(2)贮压式干粉灭火器。
贮压式干粉灭火器与储气瓶式干粉灭火器结构的区别在于:储气瓶式有单独的储气瓶;而储压式则无储气瓶,但有一块显示筒体内部压力的显示器。
2.适用范围碳酸氢钠干粉灭火器适用于易燃、可燃液体,气体及带电设备的初起火灾扑救。
磷酸铵盐干粉灭火器除用于扑救易燃、可燃液体、气体及带电设备火灾扑救外,还可扑救固体类物质的初起火灾扑救。
但不能扑救轻金属燃烧的火灾。
3.使用方法灭火时,可手提或肩扛灭火器奔向火场,在燃烧处5m左右,选择上风位置,一手紧握喷粉胶管,一手打开开启装置喷射。
若是外挂式储气瓶干粉灭火器,操作者提起储气瓶上的开启提环;内置式储气瓶或储压式,操作者应先将开启把上的保险销拨下,然后将开启压把压下。
干粉灭火器扑救可燃、易燃液体火灾时,应对准火焰根部扫射。
如被扑救的液体火灾呈流淌状燃烧,应对准火焰根部由近而远,并左右扫射,直至把火焰全部扑灭;如可燃液体在容器内燃烧,应对准火焰根部左右晃动扫射,使干粉雾流覆盖容器开口表面。
消防器材(灭火器)分布及明细表
楼栋
7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7
序号 灭火器种类
1 2
二氧化碳灭火 器 二氧化碳灭火 器
3
干粉灭火器
4
干粉灭火器
5
干粉灭火器
6
干粉灭火器
7
干粉灭火器
8
干粉灭火器
9
干粉灭火器
10 干粉灭火器
11 干粉灭火器
133 干粉灭火器
2KG
10
134 干粉灭火器
2KG
10
135 干粉灭火器
2KG
10
136 干粉灭火器
2KG
10
137 干粉灭火器
2KG
10
138 干粉灭火器
2KG
10
139 干粉灭火器
2KG
10
140 干粉灭火器
2KG
10
141 干粉灭火器
2KG
10
142 干粉灭火器
2KG
10
143 干粉灭火器
2KG
2KG
10
179 干粉灭火器
2KG
10
180 干粉灭火器
2KG
10
181 干粉灭火器
2KG
10
182 干粉灭火器
2KG
10
183 干粉灭火器
2KG
10
184 干粉灭火器
2KG
10
185 干粉灭火器
2KG
10
186 干粉灭火器
2KG
11B 11B
187 188
二氧化碳灭火 器 二氧化碳灭火 器
2KG 2KG
灭火器结构示意图

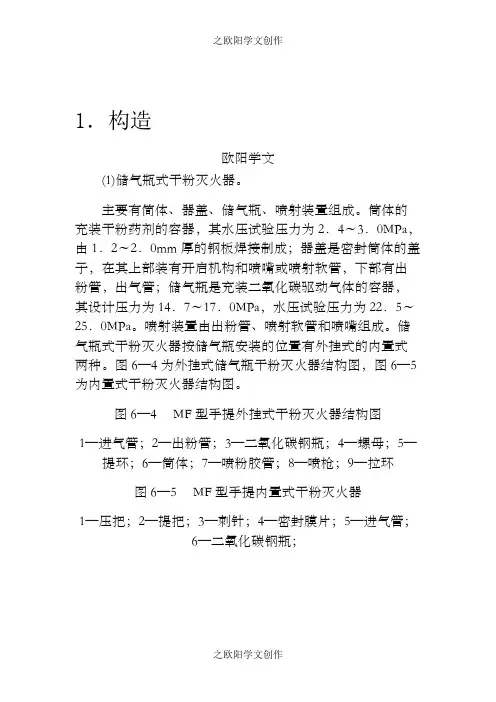

1.构造欧阳学文(1)储气瓶式干粉灭火器。
主要有简体、器盖、储气瓶、喷射装置组成。
筒体的充装干粉药剂的容器,其水压试验压力为2.4~3.0MPa,由1.2~2.0mm厚的钢板焊接制成;器盖是密封筒体的盖子,在其上部装有开启机构和喷嘴或喷射软管,下部有出粉管,出气管;储气瓶是充装二氧化碳驱动气体的容器,其设计压力为14.7~17.0MPa,水压试验压力为22.5~25.0MPa。
喷射装置由出粉管、喷射软管和喷嘴组成。
储气瓶式干粉灭火器按储气瓶安装的位置有外挂式的内置式两种。
图6—4为外挂式储气瓶干粉灭火器结构图,图6—5为内置式干粉灭火器结构图。
图6—4 MF型手提外挂式干粉灭火器结构图1—进气管;2—出粉管;3—二氧化碳钢瓶;4—螺母;5—提环;6—筒体;7—喷粉胶管;8—喷枪;9—拉环图6—5 MF型手提内置式干粉灭火器1—压把;2—提把;3—刺针;4—密封膜片;5—进气管;6—二氧化碳钢瓶;7—出粉管;8—筒体;9—喷粉管固定夹箍;10—喷粉管(带提环);11—喷嘴(2)贮压式干粉灭火器。
贮压式干粉灭火器与储气瓶式干粉灭火器结构的区别在于:储气瓶式有单独的储气瓶;而储压式则无储气瓶,但有一块显示筒体内部压力的显示器。
2.适用范围碳酸氢钠干粉灭火器适用于易燃、可燃液体,气体及带电设备的初起火灾扑救。
磷酸铵盐干粉灭火器除用于扑救易燃、可燃液体、气体及带电设备火灾扑救外,还可扑救固体类物质的初起火灾扑救。
但不能扑救轻金属燃烧的火灾。
3.使用方法灭火时,可手提或肩扛灭火器奔向火场,在燃烧处5m 左右,选择上风位置,一手紧握喷粉胶管,一手打开开启装置喷射。
若是外挂式储气瓶干粉灭火器,操作者提起储气瓶上的开启提环;内置式储气瓶或储压式,操作者应先将开启把上的保险销拨下,然后将开启压把压下。
干粉灭火器扑救可燃、易燃液体火灾时,应对准火焰根部扫射。
如被扑救的液体火灾呈流淌状燃烧,应对准火焰根部由近而远,并左右扫射,直至把火焰全部扑灭;如可燃液体在容器内燃烧,应对准火焰根部左右晃动扫射,使干粉雾流覆盖容器开口表面。
常用消防器材的分布和使用方法图文
打开供水阀
旋转供水阀,确保水 流畅通。
灭火
将水带展开,对准火 源进行灭火。
消防水带的使用方法
总结词
输送消防水源的重要工具
铺设水带
沿安全路线铺设水带,避免尖锐物体划破 水带。
连接水源
将水带的一端连接到消防栓或消防车的供 水接口上,确保连接牢固。
检查水带完好性
在使用前应检查水带是否完好,有无破损 或老化现象。
灭火器的使用方法
拔掉保险插销
先用力拔下保险插销,确保安 全。
握住瓶身
紧握灭火器瓶身,保持稳定。
总结词
快速、有效地扑灭初起火灾
选择合适的喷嘴
根据火源类型选择合适的喷嘴 。
喷射灭火剂
对准火源根部,按下阀门,持 续喷射灭火剂,直至火势被扑 灭。
消防栓的使用方法
总结词
提供稳定、持续的消 防水源
打开消防栓门
在火灾扑救过程中,合理利用消防器 材可以保护人员安全,减少人员伤亡 。
保障人员安全
熟练掌握消防器材的使用方法,能够在火灾发生时迅速采取有效措施,保障人员 安全撤离。
正确的消防器材使用有助于降低火灾现场的烟气浓度,提高能见度,为人员疏散 创造有利条件。
保障人员安全
熟练掌握消防器材的使用方法,能够在火灾发生时迅速采取有效措施,保障人员 安全撤离。
消防器材的种类和分布
01
CATALOGUE
消防器材的种类和分布
灭火器
种类
干粉灭火器、泡沫灭火器、二氧化碳灭火器等。
ቤተ መጻሕፍቲ ባይዱ
分布
在火灾易发区域和人员密集场所,如办公室、商场、学校等,应设置灭火器,并定期进行检查和维护 。
灭火器
种类
灭火器结构示意图
1.构造(1)储气瓶式干粉灭火器.主要有简体、器盖、储气瓶、喷射装置组成。
筒体的充装干粉药剂的容器,其水压试验压力为2.4~3.0MPa,由1.2~2.0mm厚的钢板焊接制成;器盖是密封筒体的盖子,在其上部装有开启机构和喷嘴或喷射软管,下部有出粉管,出气管;储气瓶是充装二氧化碳驱动气体的容器,其设计压力为14.7~17.0MPa,水压试验压力为22.5~25.0MPa。
喷射装置由出粉管、喷射软管和喷嘴组成.储气瓶式干粉灭火器按储气瓶安装的位置有外挂式的内置式两种。
图6-4为外挂式储气瓶干粉灭火器结构图,图6—5为内置式干粉灭火器结构图。
图6-4 MF型手提外挂式干粉灭火器结构图1—进气管;2—出粉管;3-二氧化碳钢瓶;4—螺母;5—提环;6—筒体;7—喷粉胶管;8—喷枪;9—拉环图6—5 MF型手提内置式干粉灭火器1—压把;2—提把;3—刺针;4—密封膜片;5-进气管;6—二氧化碳钢瓶;7—出粉管;8—筒体;9—喷粉管固定夹箍;10—喷粉管(带提环);11—喷嘴(2)贮压式干粉灭火器。
贮压式干粉灭火器与储气瓶式干粉灭火器结构的区别在于:储气瓶式有单独的储气瓶;而储压式则无储气瓶,但有一块显示筒体内部压力的显示器。
2.适用范围碳酸氢钠干粉灭火器适用于易燃、可燃液体,气体及带电设备的初起火灾扑救。
磷酸铵盐干粉灭火器除用于扑救易燃、可燃液体、气体及带电设备火灾扑救外,还可扑救固体类物质的初起火灾扑救。
但不能扑救轻金属燃烧的火灾。
3.使用方法灭火时,可手提或肩扛灭火器奔向火场,在燃烧处5m左右,选择上风位置,一手紧握喷粉胶管,一手打开开启装置喷射.若是外挂式储气瓶干粉灭火器,操作者提起储气瓶上的开启提环;内置式储气瓶或储压式,操作者应先将开启把上的保险销拨下,然后将开启压把压下。
干粉灭火器扑救可燃、易燃液体火灾时,应对准火焰根部扫射。
如被扑救的液体火灾呈流淌状燃烧,应对准火焰根部由近而远,并左右扫射,直至把火焰全部扑灭;如可燃液体在容器内燃烧,应对准火焰根部左右晃动扫射,使干粉雾流覆盖容器开口表面.切不能将喷嘴直接对准液面喷射,防止喷流冲击力将可燃液体溅出容器造成火势蔓延扩大。
消防器材(灭火器)分布及明细图表样本
