栏杆、百叶安装施工方案模版

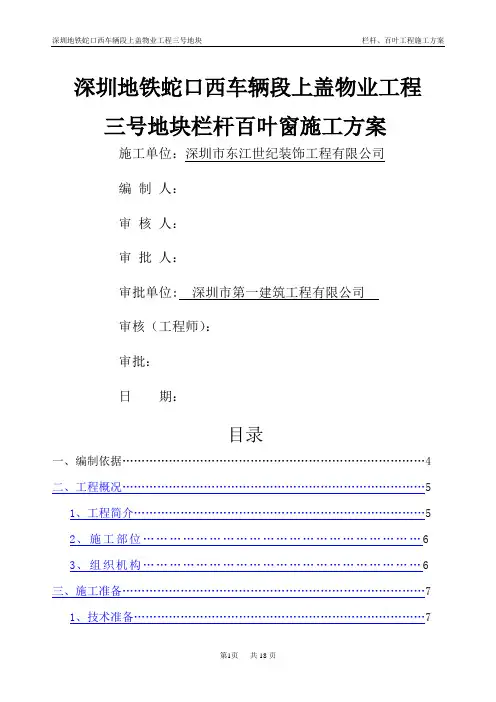

深圳地铁蛇口西车辆段上盖物业工程三号地块栏杆百叶窗施工方案施工单位：深圳市东江世纪装饰工程有限公司编制人：审核人：审批人：审批单位：深圳市第一建筑工程有限公司审核（工程师）：审批：日期：目录一、编制依据 (4)二、工程概况 (5)1、工程简介 (5)2、施工部位 (6)3、组织机构 (6)三、施工准备 (7)1、技术准备 (7)2、机具准备 (7)3、施工条件 (9)四、主要施工方法及质量要求 (7)1、钢管栏杆施工方法及质量要求 (10)2、阳台玻璃栏杆施工方法及质量要求 (10)3、空调百叶窗施工方法及质量要求 (19)五、安全文明施工保证措施 (22)1、安全施工保证措施 (22)2、文明施工保证措施 (22)一、编制依据：《建筑装饰装修工程质量验收规范》GB50210-2010《建筑工程质量验收统一标准》GB50300-2013《建筑防腐蚀工程施工及验收规范》GB50212—2002《建筑节能工程施工质量验收规范》GB50411—2014《建筑工程施工质量评价规范》GB/T50375-2006《民用建筑工程室内环境污染控制规范》GB50325-2010《住宅装饰装修工程施工规范》GB50327-2010《安全防范工程技术规范》GB50348-2004《建筑涂饰工程施工及验收规程》JGJ/T29-2003《建筑钢结构焊接技术规程》JGJ81—2002《高层民用建筑钢结构技术规程》JGJ99—2012《居住建筑节能检测标准》JGJ/T132－2009《建设工程施工现场供用电安全规范》GB50194—93《施工现场临时用电安全技术规范》JGJ46—2005《建筑施工机械使用安全技术规程》JGJ33—2012《建筑施工安全检查标准》JGJ59—2011《施工企业安全生产评价标准》JGJ/T77—2010《建筑施工现场环境与卫生标准》JGJ146—2004《建设工程文件文档管理规范》GB/T50328—2001二、工程概况：1、工程简介：工程名称：深圳地铁蛇口西车辆段上盖物业工程三号地块项目地点：深圳市南山区蛇口街道松湖支路建设单位：深圳市地铁集团有限公司监理单位：深圳市中海监理有限公司设计单位：悉地国际（深圳）设计顾问有限公司施工单位：深圳市第一建筑工程有限公司杆栏百叶施工单位：深圳市东江世纪装饰工程有限公司项目概况：本项目是深圳市地铁有限公司开发建设的地铁2号线蛇口西车辆段上盖物业，本地块位于大南山脚下，南临兴海大道，北靠大南山，东侧为松湖支路，处于大南山、小南山、赤湾山环抱之中，自然条件十分优越。

这是一个大规模的综合开发项目，下部为地铁车辆段功能，上部为物业开发功能。

2、施工部位：（1）楼梯间钢管栏杆、扶手安装施工：钢管栏杆安装部位为本工程11、12、13＃楼楼梯间踏步板内侧及部分楼梯休息平台底窗内侧；楼梯钢管栏杆及扶手的安装高度为距地1.0米。

（2）护窗栏杆施工：不锈钢栏杆安装部位为本工程所有楼栋凸窗和落地窗内侧。

凸窗护窗栏杆的安装高度均为距地0.90米；（3）阳台栏杆玻璃栏板的扶栏安装施工：栏杆玻璃栏板的扶栏安装部位为本工程各栋各楼层阳台及17.6米平台女儿墙。

安装高度为距地1.10米。

（4）无障碍坡道钢管栏杆安装施工：安装部位均为架空层无障碍坡道两侧，安装高度为距地0.85米。

3、组织机构为了确保本工期能够按期、保质、安全地完成施工任务，我司将组建工程项目经理部，为工程的胜利完成提供组织保证，拟选派具有多年工程管理经验的陈鸿城担任工程的项目经理，选派技术水平高、理论基础扎实、管理经验丰富，组织能力强的丁小刚担任技术负责人。

项目经理部对项目工期、质量、成本、安全、文明施工、服务等管理工作全面负责，严格按项目要求施工，实现项目管理目标，确保工程质量，树立公司形象，并计划提前完成全部施工任务。

三、施工准备：1、技术准备：（1）施工前应对图纸详细审核，弄清施工图的技术要求，确定细部构造，编制扶栏安装工程施工方案及技术交底文件；认真学习阅读施工工艺标准及操作规程；做好技术交底及安全技术交底工作。

（2）栏杆、栏板及扶手工程施工前，应对前一道工序进行验收，合格并办好验收手续方可进行本道工序施工。

（3）所用各种材料应符合设计要求，有出厂合格证、防伪标志、使用说明书及质检站的检验报告；材料进入现场后，按批次规定取样复试，复试合格后方准使用。

（4）由专业测量、设计人员对栏杆、栏板、扶手、百叶窗安装位置的尺寸进行测量、并设计出图。

由加工单位对各部件进行加工，对栏杆扶手骨架进行弯弧、调整。

质检员检查合格后准予出厂。

（5）施工前，由项目部主管工长和施工班组负责人一起，对本工程的栏杆、百叶窗安装部位，安装栏杆、百叶窗的标高线及连接点进行逐一核实，并对全体安装施工人员进行详细的技术交底。

使之了解本工程的特点和任务情况。

2、机具准备主要施工机械与设备：3、施工条件：（1）栏杆、栏板、扶手、百叶窗施工方案已经审批通过，施工前进行详细的技术交底、安全技术交底。

（2）安装施工人员应经过培训，先做样板间，经项目部及监理单位检查验收合格后，方可全面施工。

（3）无障碍坡道栏杆施工前，必须做好地面水平、走廊门套线安装完整、走廊墙面施工完成。

（4）其它栏板、扶手、百叶窗施工前，必须保证墙面、地面和楼梯间抹灰或垫层、外墙砖施工完毕。

（5）金属栏杆和靠墙扶手固定支撑件安装完毕。

四、主要施工方法及质量要求：（一）钢管栏杆施工方法及质量要求1、施工工艺：放线→制作→安装→打磨→刷灰色防锈底漆一遍，面漆一遍→验收2、主要施工工艺质量控制要求（1）材料要求：镀锌钢管壁厚的规格、尺寸、形状应符合设计要求，一般壁厚不小于1.5mm，以钢管为立杆时壁厚不小于2mm。

（2）放线按设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格线。

（3）安装固定件按所弹固定件的位置打孔安装，每个固定件不得少于两个 f 10mm 的膨胀螺栓固定。

铁件的大小、规格、尺寸以及焊接立杆应符合设计要求。

（4）焊接立杆焊接立杆与固定件应放出上下两条立杆位置线，每根主立杆应先点焊定位，进行立杆垂直度检查之后，再分段满焊，焊接焊缝符合设计要求及施工规范规定。

焊接后应及时清除焊渣，并进行防锈处理。

护栏高度、栏杆间距、安装位置必须符合设计及施工规范要求，护栏安装必须牢靠。

（5）焊接扶手焊接时应先点焊，检查位置间距、垂直度、直线度是否符合要求，再两侧同时焊满。

焊缝一次不宜过长，防止钢管受热变形。

安装圆钢管立杆、扶手前，扶手的扁钢固定件应预先打好孔，间距控制在400mm 内，再进行焊接。

焊接后间距垂直度、直线度应符合质量要求。

（6）抛光圆钢管焊缝打磨时，必须保证平整垂直。

经过防锈处理后，焊接焊缝及表面不平、不光处可用原子灰补平、补光。

焊后打磨清理，并按设计要求喷漆。

（7）刷漆：刷漆前必须将栏杆表面油污、铁锈等垃圾清理干净。

刷漆要均匀，无流淌、不聚堆。

（8）应注意的问题1）栏杆：在安装固定件时，必须打眼安装在原结构上，如有石材钢骨架时，可与其焊接，栏杆与固定件焊接时，必须达到焊接的质量要求，并清除焊药，刷防锈漆处理，所使用的材质厚度必须符合国家设计要求。

2）扶手料进场，应存放在库内保持通风干燥，严禁在受潮情况下安装。

3）螺帽施工时钻眼方向应与扁铁固定件面垂直。

4）扶手底部开槽深度应一致，栏杆扁铁或固定件应平整，不得影响扶手接槎的平顺质量。

5）楼梯扶手与扶手之间必须采用斜角拼接连接；在踏步上打孔时，注意避免损坏踏步，做好成品保护工作。

（9）质量要求1）护栏垂直度允许偏差≤ 2 mm；2）栏杆间距允许偏差≤ 3 mm；3）扶手直线度允许偏差≤ 4 mm；4）扶手高度允许偏差≤ 3 mm。

（二）阳台玻璃栏杆施工方法及质量要求1、施工工艺测量放线→底座施工→玻璃下料、生产→安装玻璃→安装扶手→注胶密封→油漆、抛光清理2、主要施工工艺质量控制要求（1）材料及配件要求1）玻璃：采用12厚的钢化夹胶玻璃。

2）扶手：扶手采用材料是80X8的扁钢。

3、测量放线由于钢化玻璃加工的特殊性，要求底座的预埋件埋设一定要准确；同时，在施工底座时测量放线要考虑结构施工的偏差，对原设计尺寸进行微调；在确定具体尺寸后要严格按该尺寸施工底座，以减少玻璃下料、安装过程中的偏差和损耗。

4、底座施工固定玻璃：玻璃栏杆底座采用扁钢焊成的连结固定件，固定玻璃的铁件高度不宜小于100mm，铁件的布置中距不宜大于450mm。

安装玻璃时利用螺丝加垫橡胶垫或利用填充料将玻璃挤紧。

5、玻璃下料、生产施工现场提供的钢化玻璃的尺寸应经现场实测实量，反复核对，以防止钢化玻璃的尺寸及钻孔等安装时不合适，钢化后又无法重新加工。

6、安装玻璃栏杆玻璃的块与块之间，宜留出8mm间隙，间隙内注入硅酮系列密封胶。

7、安装扶手扶手的接长：扶手应是通长的，如须要接长时，可以拼接，但应不显接槎痕迹。

金属扶手的接长均采用焊接，焊接后须将焊口处打磨修平而后抛光。

8、设计、加工、安装过程中应注意事项（1）钢化玻璃栏杆在使用中要承受荷载，因此在设计过程中必须严格按照国家有关建筑和结构设计规范对玻璃栏杆的每一个部件和节点进行设计和计算，在此基础上进行玻璃和有关配件的选型。

（2）阳台玻璃栏杆或扶手的高度应符合建筑设计规范的要求，高度应在1.1-1.2m之间。

（3）加工过程中，玻璃的周边一定要磨光倒角，同时周边切口必须平整，这样可以有效地减少玻璃的自爆。

（4）底座或立柱下部最好采用预埋件或预埋螺栓方式，以提高玻璃栏杆使用的稳定性。

膨胀螺栓方式宜少用。

（5）在玻璃栏杆的施工过程中，按照装饰施工图放线时，必须根据现场实际尺寸调整装饰施工图，以便消除土建施工产生的偏差；同时，在实际测量、放线所得精确尺寸的基础上还应绘制施工放样详图，作为玻璃及各种配件加工选型和现场安装的准确依据。

（6）玻璃栏杆安装时一定要注意不要在玻璃周边造成破损或缺陷，玻璃周边的这些缺陷的存在，在不均匀的日光温度作用下，很可能发生自爆。

对于用螺栓固定的玻璃栏杆，玻璃上预先钻孔的位置必须十分准确，并用胶垫圈或毡垫圈隔开，若发现玻璃留孔位置与螺栓配合时没有间隙，应重新加工玻璃，绝不能硬性安装。

9、成品验收（1）玻璃的安装尺寸要求应符合《建筑玻璃应用技术规程》（JGJ113）中的规定，具体要求参见表-1。

立放玻璃的下部要垫有氯丁橡胶垫，玻璃与边框、玻璃与玻璃之间都要留有空隙，以适应玻璃热胀冷缩的变化。

玻璃上部和左右的空隙大小，应便于玻璃的安装和更换。

表-1 单片玻璃、夹层玻璃的最小安装尺寸（单位：mm）注：1、表中①适用于塑料填料、密封剂或嵌缝材料的安装。

2、表中②适用于预成形的弹性材料（如聚氯乙烯或氯丁橡胶制成的密封胶）的安装。

10、玻璃栏杆验收标准玻璃栏杆安装时应与周围固定件吻合，无缝隙、扭曲，接头处理严密，表面平直光滑，洁净美观，造型符合设计要求。
