卷帘门安装施工工艺

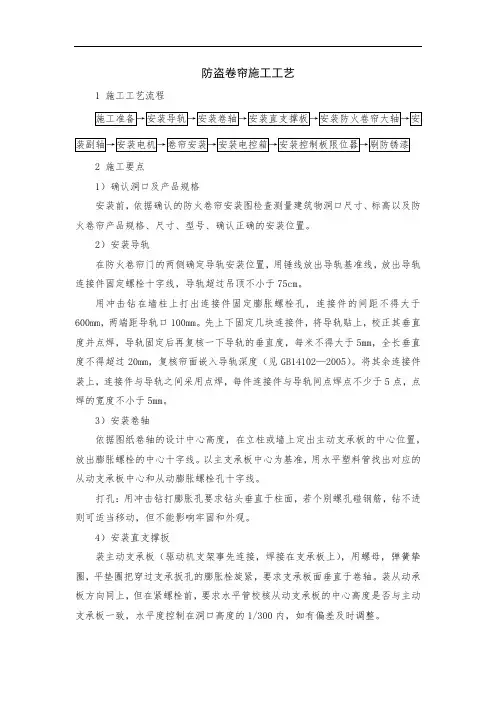

防盗卷帘施工工艺
防盗卷帘施工工艺1 施工工艺流程2 施工要点1）确认洞口及产品规格安装前，依据确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
2）安装导轨在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600mm，两端距导轨口100mm。
先上下固定几块连接件，将导轨贴上，校正其垂直度并点焊，导轨固定后再复核一下导轨的垂直度，每米不得大于5mm，全长垂直度不得超过20mm，复核帘面嵌入导轨深度（见GB14102—2005）。
将其余连接件装上，连接件与导轨之间采用点焊，每件连接件与导轨间点焊点不少于5点，点焊的宽度不小于5mm。
3）安装卷轴依据图纸卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
4）安装直支撑扳装主动支承板（驱动机支架事先连接，焊接在支承板上），用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
装从动承板方向同上，但在紧螺栓前，要求水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应以支撑加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5）安装防火卷帘大轴卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
安装时先将套上轴承及座的光轴塞入卷轴端孔中，对准位置后将轴承固定螺栓拧紧。
卷轴上好后，可左右移动卷筒调节位置。
同时用水平尺和水平管复核一下卷轴的水平。
卷帘门安装工程施工方案
卷帘门安装工程施工方案1. 引言卷帘门是一种常用的门类，广泛应用于商业场所、仓库、车库等地方。
本文档旨在介绍卷帘门的安装工程施工方案，包括工程概述、施工步骤、施工材料、质量控制等方面的内容。
2. 工程概述卷帘门安装工程的目标是搭建一个安全、稳定、易于操作的卷帘门系统。
本工程的主要工作包括：•安装卷帘门主体和轨道系统•安装电机和控制系统•进行系统调试和质量检验3. 施工步骤3.1 准备工作在正式施工之前，需要进行一些准备工作，包括：•确定卷帘门安装位置和尺寸•确定电机和控制系统的安装位置•清理施工现场，确保没有杂物和障碍物3.2 安装卷帘门主体和轨道系统3.2.1 安装卷帘门主体根据卷帘门的尺寸和要求，将卷帘门主体安装在门洞内。
首先，使用水平仪调整好卷帘门的水平位置，然后使用螺丝将卷帘门主体固定在门洞内。
根据卷帘门的类型和要求，安装相应的轨道系统。
通常情况下，轨道系统需要固定在门洞上方的天花板上。
先确定轨道系统的位置，然后使用螺丝将轨道系统固定在天花板上。
3.3 安装电机和控制系统3.3.1 安装电机根据卷帘门的尺寸和重量，选择合适的电机型号。
安装电机时，需要注意以下几点：•将电机固定在卷帘门主体上，确保电机与卷帘门的连接稳固可靠。
•保证电机安装的位置方便维修和保养。
安装控制系统是为了实现卷帘门的开关控制和安全保护。
根据具体需求，选择合适的控制系统。
安装控制系统时，需要：•将控制系统和电源线连接好。
•进行通电测试，确保控制系统可以正常工作。
3.4 系统调试和质量检验在完成卷帘门安装后，进行系统调试和质量检验。
主要包括以下内容：•测试卷帘门的开关功能，确保门体能够顺畅开启和关闭。
•检查卷帘门的平衡性，确保门体在运行过程中不会出现不稳定的情况。
•检查安全保护装置，确保系统在遇到异常情况时能够及时停止运行。
4. 施工材料在卷帘门安装工程中，需要使用一些常见的施工材料，包括：•卷帘门主体和轨道系统•电机和控制系统•螺丝、螺母和螺栓等连接件•水平仪、量尺和工具等辅助工具5. 质量控制为确保卷帘门安装工程的质量，我们需要采取一系列措施进行质量控制：•严格按照施工方案进行施工，确保每个步骤都符合要求。
防火卷帘门安装施工方案及主要施工方法
防火卷帘门安装施工方案及主要施工方法一、引言防火卷帘门是一种重要的被动防火设施，广泛应用于各种公共场所，如商场、办公楼、酒店等。
它具有阻挡火势蔓延的作用，为人们的生命财产安全提供了重要保障。
本文将详细介绍防火卷帘门的安装施工方案及主要施工方法。
二、安装施工方案1. 施工前准备：首先，施工人员需要充分了解防火卷帘门的技术规格和安装要求，并进行相关的技术培训。
同时，要确保施工场地的安全，清除障碍物，确保施工的顺利进行。
2. 施工过程：（1）测量和建立基准线：根据设计图纸，施工人员需要准确测量墙面和地面的尺寸，并确保安装位置的准确性。
然后，根据测量结果，建立基准线，确保防火卷帘门的水平安装。
（2）安装导轨和支承架：根据设计要求，安装导轨和支承架。
首先，使用锚螺栓将导轨固定在外墙上，确保其稳固不动。
然后，安装支承架，确保能够承载防火卷帘门的重量和风力压力。
（3）安装防火卷帘门：根据设计图纸，将防火卷帘门逐步安装到导轨上，并确保其平稳无误。
在安装过程中，需要注意对门体进行调整，使其能够顺利开闭，并且不影响防火功能。
（4）连接电气系统：在完成防火卷帘门的安装后，需要进行电气系统的连接。
根据设计要求，施工人员需要将电气控制箱与防火卷帘门连接，并进行必要的调试。
确保卷帘门的正常运行和防火功能的可靠性。
3. 完工验收：完成防火卷帘门的安装施工后，需要进行相应的验收工作。
主要包括以下几个方面：（1）外观质量：验收人员需要仔细检查防火卷帘门的外观，确保无明显缺陷和损伤。
（2）功能性能：验收人员需要测试防火卷帘门的开闭功能和防火性能，确保达到设计要求。
（3）电气系统：验收人员需要测试电气系统的正常运行和安全性能。
（4）验收报告：根据验收结果，填写详细的验收报告，并保存好相关的文件和资料。
三、主要施工方法1. 安装导轨和支承架：（1）找准安装位置，使用锚螺栓将导轨固定在墙面上。
（2）根据设计要求，确定支承架的布置方案，并使用膨胀螺栓将其固定在地面上。
卷帘门的施工工艺
卷帘门的施工工艺卷帘门是一种常见的用于商业和工业建筑的安全门，它具有结构简单、占用空间小、防盗能力强等优点。
卷帘门的施工工艺对于保证门的质量和性能至关重要。
本文将介绍卷帘门的施工工艺，包括准备工作、安装过程和注意事项等内容。
一、准备工作在进行卷帘门的施工工艺之前，需要进行一系列的准备工作。
首先，根据设计图纸确定卷帘门的尺寸和型号，并采购所需的材料和设备。
然后，清理施工现场，确保施工区域干净整齐。
同时，对施工人员进行专业培训，了解施工流程和操作规范。
二、安装过程1. 上料准备在准备好所需的材料和设备后，首先需要进行上料准备。
根据设计图纸和施工要求，对卷帘门的各个部件进行加工和组装。
同时，检查材料的质量和尺寸是否符合要求，确保安全门的功能和外观。
2. 安装导轨安装导轨是卷帘门施工工艺中的重要步骤。
根据设计要求和现场实际情况，确定导轨的位置，并使用螺丝将导轨固定在墙体上。
确保导轨的平整度和垂直度符合要求。
3. 安装卷帘门帘片安装卷帘门帘片是卷帘门施工工艺中的关键步骤。
首先，根据门洞的尺寸和高度，将卷帘门帘片剪裁成所需长度。
然后，根据设计要求和现场实际情况，将帘片从下往上依次插入导轨中。
使用专用工具将帘片连接好，确保帘片的平整度和紧密性。
4. 安装卷轴和电机安装卷轴和电机是卷帘门施工工艺中的最后一步。
根据设计要求和现场实际情况，确定卷轴和电机的位置，并使用螺丝将其固定在墙体上。
然后，根据卷帘门的尺寸和重量，调整电机的力量和速度，确保电机的正常运行和卷帘门的顺畅开闭。
三、注意事项在进行卷帘门的施工工艺时，需要注意一些关键事项。
首先，施工人员必须具备相关的安全意识和技能，遵守相关的施工规范和操作规程。
其次，施工现场必须保持整洁和安全，定期清理施工杂物和危险品，确保施工过程和施工质量。
另外，施工过程中需要按照设计要求和现场实际情况进行调整和修正，确保卷帘门的功能和性能符合要求。
总结卷帘门的施工工艺是保证门的质量和性能的重要环节。

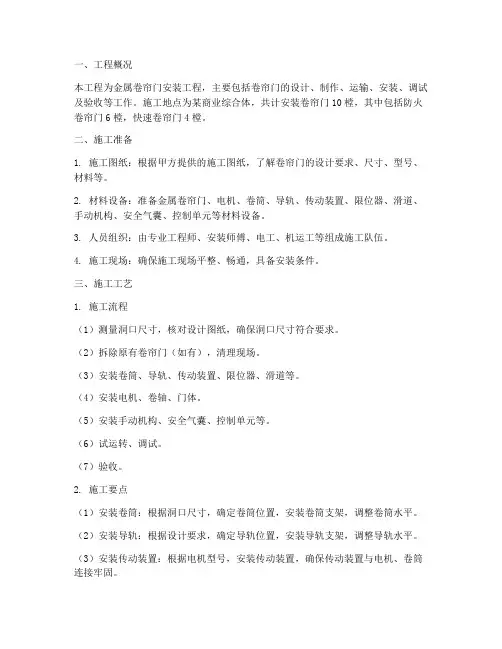

金属卷帘门安装施工方案
一、工程概况本工程为金属卷帘门安装工程，主要包括卷帘门的设计、制作、运输、安装、调试及验收等工作。
施工地点为某商业综合体，共计安装卷帘门10樘，其中包括防火卷帘门6樘，快速卷帘门4樘。
二、施工准备1. 施工图纸：根据甲方提供的施工图纸，了解卷帘门的设计要求、尺寸、型号、材料等。
2. 材料设备：准备金属卷帘门、电机、卷筒、导轨、传动装置、限位器、滑道、手动机构、安全气囊、控制单元等材料设备。
3. 人员组织：由专业工程师、安装师傅、电工、机运工等组成施工队伍。
4. 施工现场：确保施工现场平整、畅通，具备安装条件。
三、施工工艺1. 施工流程（1）测量洞口尺寸，核对设计图纸，确保洞口尺寸符合要求。
（2）拆除原有卷帘门（如有），清理现场。
（3）安装卷筒、导轨、传动装置、限位器、滑道等。
（4）安装电机、卷轴、门体。
（5）安装手动机构、安全气囊、控制单元等。
（6）试运转、调试。
（7）验收。
2. 施工要点（1）安装卷筒：根据洞口尺寸，确定卷筒位置，安装卷筒支架，调整卷筒水平。
（2）安装导轨：根据设计要求，确定导轨位置，安装导轨支架，调整导轨水平。
（3）安装传动装置：根据电机型号，安装传动装置，确保传动装置与电机、卷筒连接牢固。
（4）安装限位器：根据设计要求，安装限位器，确保限位器位置正确。
（5）安装滑道：根据导轨位置，安装滑道，确保滑道与导轨连接牢固。
（6）安装门体：根据洞口尺寸，安装门体，调整门体水平。
（7）安装手动机构：根据设计要求，安装手动机构，确保手动机构与门体连接牢固。
（8）安装安全气囊、控制单元等：根据设计要求，安装安全气囊、控制单元等，确保安装牢固。
四、施工安全1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 施工现场严禁吸烟、饮酒，禁止使用明火。
3. 施工过程中，注意用电安全，防止触电事故。
4. 施工过程中，注意高空作业安全，防止坠落事故。
5. 施工过程中，注意机械操作安全，防止机械伤害事故。
卷帘门施工方案及安装流程
一、前言卷帘门作为一种常见的建筑门类，广泛应用于商业、住宅、工业等领域。
它具有密封性好、防火性能强、易于开启关闭等特点。
本文将详细介绍卷帘门的施工方案及安装流程，以供相关人员在施工过程中参考。
二、施工方案1. 施工前准备（1）了解工程概况，包括建筑物的结构、用途、门洞尺寸等。
（2）根据工程需求，选择合适的卷帘门产品，包括材质、尺寸、类型等。
（3）制定施工方案，明确施工流程、人员安排、材料准备、施工工艺等。
2. 施工工艺（1）洞口处理：对门洞进行测量，确保尺寸符合卷帘门安装要求。
如有必要，对门洞进行扩孔、修补等处理。
（2）安装轨道：根据卷帘门尺寸和门洞位置，安装水平轨道和垂直轨道。
确保轨道安装牢固、水平、垂直。
（3）安装卷帘门：将卷帘门从包装中取出，安装电机、导轮、导轨等部件。
调整卷帘门位置，使其与轨道贴合紧密。
（4）安装控制系统：根据实际需求，安装手动或电动控制系统。
确保控制系统与卷帘门连接正常，操作简便。
（5）调试与验收：启动卷帘门，检查其运行是否平稳、顺畅。
如有异常，及时调整。
完成调试后，进行验收。
三、安装流程1. 确认洞口尺寸及产品规格根据安装任务单和报批确认的卷帘安装图，检查测量建筑物洞口尺寸、标高以及卷帘产品规格、尺寸、型号，确认正确的安装位置。
2. 拆除旧卷帘门（如有）先确定洞口及产品规格，拆除原有装饰护罩、帘面、电机、卷轴、原有机板和附板（或左右支架），打包清理离场。
3. 安装新卷帘门（1）安装电机主板及附板：根据安装图纸，将电机主板及附板安装于门洞两侧。
（2）安装卷筒轴：检查卷筒轴轴头焊接、卷轴直线度质量，使用安全起重工具进行吊装与左右支架装配安装固定。
（3）安装开闭机：用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。
（4）空载试车：安装开闭机后，采用临时电源，接通电器控制箱及开闭机，实施空载试车。
（5）帘面安装：将帘面安装于卷筒轴上，调整帘面位置，确保其与轨道贴合紧密。
防火卷帘门施工工艺
1防火卷帘门施工工艺1）施工准备测量定位：根据各区段控制线和建筑标高线以及已弹好的顶棚标高和墙、柱饰面完成面线测定防火卷帘门位置导轨中心线和卷轴位置及标高线，并弹于楼地面和墙、柱面上。
深化设计：根据现场测量定位后的结构偏差情况和机电弱电专业相关因素确定具体安装方位、设备支撑位置、防火吊墙做法等深化设计，施工图经设计审批后，方可进行施工。
对供到现场的设备编号、规格，并检查防火卷帘门加工质量是否符合规范要求，达不到标准的应事先提出由生产厂方处理。
安装机具准备机具：电焊机、切割机、电锤、钻床、砂轮角磨机、气割设备、拉链葫芦、移动式配电箱、搅拌机、挤压泵。
工具：钢尺、线坠、活动扳手、改锥等。
2）安装工艺：机械部分安装核对设备编号规格，将卷帘门卷轴、卷帘板等大件，运至安装现场，并搭设安装脚手架；量尺寸划线、打螺栓孔；安装连接件；托板及卷门机定位；根据托板间、轴承点间的距离核核实修正卷轴尺寸；吊装卷轴，找水平，轴焊固；吊装卷帘；吊铅垂线，定导轨安装线；组合导轨，焊实；去焊渣，涂防锈漆；手动试运行。
防火吊墙施工按深化设计图位置在楼板底面弹出防火吊墙位置线。
钢支架安装：利用原楼板底面已预埋的钢板，依据深化设计节点做法按弹线位置安装角钢支架与埋板焊接。
如利用不上预埋钢板，可采用钻孔预埋M10膨胀螺栓办法解决。
经检查无误后刷防锈漆两道。
钢板网安装：在钢支架上满铺钢板网用扁铁4×40将网片与钢支架两者焊成一体，注意钢板网要拉紧，要求平整不起鼓。
喷涂工艺要点：防火涂料配合比：拌料为TN－LS双组份防火涂料（甲、乙两组份），其配合比：甲组份：乙组份：水＝50:50:20（重量比）。
搅拌：先将甲组份倒入搅拌机内加水揽拌2－3分钟，然后加入乙组份，在搅拌过程中逐渐加自来水，总搅拌时间不小于5分钟，用手抓起涂料掌心向下以涂料不下落为宜。
搅拌与喷涂要紧密配合，随拌随喷，一盘拌好的料应在25分钟内喷完。
喷涂：应在钢吊架和钢板网安装隐蔽工程验收合格后，并将已安装好的防火卷帘及机电专业各专业管线成品保护好后，方可进行喷涂。
透光卷帘安装工程施工方案
一、工程概况本工程涉及透光卷帘的安装，共计XX樘，分别位于XX区域及XX区域。
透光卷帘主要用于增加室内采光，同时起到一定的遮阳、隔热、隔音效果。
为保证工程顺利进行，特制定本施工方案。
二、施工准备1. 材料准备：透光卷帘门、电机、控制系统、轨道、支架、螺丝、密封胶等。
2. 工具准备：电动扳手、螺丝刀、电钻、线坠、水平尺、直尺、角磨机、手枪钻等。
3. 人员准备：安装工、电工、质检员等。
三、施工工艺1. 洞口处理（1）检查洞口尺寸，确保洞口尺寸符合设计要求。
（2）清除洞口内杂物，保证洞口清洁。
2. 弹线定位（1）根据洞口尺寸，在洞口两侧弹线定位。
（2）使用线坠和水平尺调整洞口两侧的弹线，确保弹线垂直、水平。
3. 安装轨道（1）将轨道安装在洞口两侧，确保轨道水平、垂直。
（2）使用螺丝固定轨道，保证轨道稳固。
4. 安装支架（1）根据轨道位置，在洞口上方安装支架。
（2）使用螺丝固定支架，确保支架稳固。
5. 安装电机（1）将电机安装在支架上，确保电机位置准确。
（2）连接电机与控制系统，确保电机与控制系统正常连接。
6. 安装卷帘门（1）将卷帘门安装在轨道上，确保卷帘门与轨道平行。
（2）调整卷帘门位置，确保卷帘门开启、关闭顺畅。
7. 安装控制系统（1）将控制系统安装在适当位置，确保控制系统易于操作。
（2）连接控制系统与电机，确保控制系统与电机正常连接。
8. 调试与验收（1）进行试运行，检查卷帘门的开启、关闭速度、运行平稳性等。
（2）调整卷帘门、电机、控制系统等，确保卷帘门运行正常。
（3）验收合格后，填写验收报告。
四、安全措施1. 施工过程中，注意安全，佩戴安全帽、手套等防护用品。
2. 使用电动工具时，确保设备接地，防止触电事故。
3. 施工现场禁止吸烟、饮酒，防止火灾事故。
4. 施工结束后，清理现场，确保现场整洁。
五、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、质量保证1. 严格按照施工方案进行施工，确保工程质量。
卷帘门安装施工工艺及施工方法要点
卷帘门安装施工工艺及施工方法要点
1、工艺流程
放线→导轨与轴承架安装→中柱安装→卷筒防护罩安装→锁具安装。
2、施工方法要点
（1）作业条件
当墙体洞口为混凝土时，应在洞口内埋设预埋件，然后与导轨、轴承架焊接连接。
当墙体洞口为砖砌体时，可采用钻孔埋设胀锚螺栓，与导轨、轴承架连接。
（2）安装工艺方法
导轨安装时应先进行找直、吊正，槽口尺寸应准确，上下保持一致，对应槽口应在同一平面内，然后用连接件与洞口内的预埋件焊牢。
导轨与轴承架安装应牢固，导轨与埋件间距不得大于600mm。
对有中柱的卷帘门，中柱应拆装方便，安装后不得产生扭曲。
安装卷筒应先找好尺寸，并使卷筒轴保持水平位置，注意与导轨之间的距离应两段保持一致，临时固定后进行检查，并进行必要的调整、校正，无误后再与支架预埋件用电焊焊牢。
卷筒防护罩的安装。
卷筒上的防护罩可做成方形，并可做成半圆形。
防护罩的尺寸大小，应与门窗的宽度和门窗页片卷起后的尺寸相适应，保证卷筒将门窗的页片卷满后与防护罩仍保持一定的距离，不得相互碰撞。
经检查无误后，再与防护罩预埋件焊牢。
锁具安装。
锁具安装在距地面约1米处。
页片嵌入导轨或中柱的深度。
卷帘门内宽≤1800mm，每端嵌入深度≥20mm；卷帘门内宽≥1800～3000mm，每端嵌入深度≥30。
金属卷帘门安装施工工艺
（一）一般规定1、适用范围本节适用于建筑装饰工程中高度和宽度小于5m的金属卷帘门（或防火卷帘门）的安装。
其他卷帘门可参照执行。
2、分类卷帘门有洞中安装和洞侧安装，而后者又分为洞内和洞外安装两种方式。
（二）施工准备1、技术准备1）对门洞口尺寸进行现场实测，复核卷帘门的各部分尺寸并翻样订货。
2）按图纸核对卷帘门的规格、型号，确定安装方式和周边收口做法。
3）对操作人员进行安全技术交底。
2、材料要求1）符合设计的卷帘门产品由卷帘、卷轴、导轨、电动设备、感应设备及附件等组成。
其品种、规格均应符合设计要求及现行标准的规定。
应有生产许可证、产品合格证和性能检测报告。
2）其他材料：钢板、膨胀螺栓、焊条等应有出厂合格证和检测报告。
3、主要机具、设备1）机械：电焊机、手电钻、电锤、手持砂轮机等。
2）工具：锤子、钳子、螺丝刀、电工工具、各种扳手等。
3）计量检测用具：水准仪、水平尺、钢板尺、直角尺、塞尺、钢尺、线坠等。
4）安全防护用品：绝缘手套、面罩等。
4、作业条件1）结构工程验收合格，工种之间办好交接手续。
2）卷帘门在墙中安装时，轨道槽已预留，并符合要求。
3）按图纸尺寸要求已弹好门口的中线和标高控制线，并经预检合格。
4）门与结构之间的预埋件、连接铁件的位置、数量，经检查符合要求；对未埋设预埋件、连接铁件或位置不准者，应按卷帘门安装要求进行补齐调整，并验收合格。
5）卷帘门规格、型号、尺寸和质量等经检验合格。
（三）施工工艺1、工艺流程定位、弹线→安装卷动芯轴→安装控制部件→安装卷帘→安装导轨→调试→塞缝、饰面2、操作工艺卷帘门安装形式分为墙侧安装和墙中安装两种。
墙中安装时,需装埋入式导轨，结构施工时应在洞口两侧预留导轨安装槽。
1）定位、弹线以门洞口中线为准，按设计要求确定卷帘门的安装位置，以标高控制线为准确定门的安装高度，测设出门两侧的轨道垂线、卷筒中心线。
2）安装卷动芯轴安装时，应使卷动芯轴保持水平，且使卷芯与导轴之间距离保持一致。
防火卷帘门安装工序
防火卷帘门安装工序
在进行防火卷帘门安装工序时，需要按照一定的步骤进行操作，确
保安装质量和使用效果。
下面将详细介绍防火卷帘门安装的具体工序：
1.测量尺寸：首先，在安装防火卷帘门之前，需要对门洞进行准确
的测量，确保门的尺寸与门洞尺寸相符合。
测量的精确度对后续的安
装起着至关重要的作用。
2.准备材料：在确认尺寸无误后，准备好安装防火卷帘门所需的材
料和工具，包括卷帘门、导轨、电机、控制系统等，确保一切材料齐全。
3.安装导轨：首先安装导轨，根据实际情况选择合适的安装位置和
方式，确保导轨平整牢固，能够支撑卷帘门的正常运行。
4.吊装卷帘门：将卷帘门吊装到导轨上，注意调整好门的位置和平
衡度，确保门的正常开启与关闭无阻碍。
5.安装电机：接下来安装电机和控制系统，接通电源进行测试，检
查卷帘门的升降和停止是否正常，及时调整电机参数。
6.调试检验：最后对安装的防火卷帘门进行全面的调试和检验，测
试门的升降速度、响应时间和安全性能，确保门的使用符合相关标准。
通过以上工序的详细步骤，可以保证防火卷帘门的安装工作顺利进行，提高安装的质量和效率，确保门的正常使用和安全防护功能。
希
望以上内容对您有所帮助。
金属卷闸门安装工艺
金属卷闸门安装工艺金属卷帘(闸）门安装工艺1、施工工艺（1）工艺流程抄平划线安装固定卷筒安装传动装置空载试运转装帘板安装导轨调试（2）操作工艺1）抄平划线复核洞口尺寸，复核预埋件位置、数量及规格，清理安装部位的舌头灰，冲刷表面，保证弹线通畅、清晰。
抄平、吊线后用墨线弹出两导轨边垂线及卷筒安装中心线。
2）安装固定卷筒先将卷筒支架的垫板电焊在预埋铁件上，按墙上所弹卷筒安装中心线，连接固定卷筒的左右支架，安装卷筒。
确保卷筒转动灵活、卷轴水平。
3）安装传动装置安装传动系统部件，安装电气控制系统。
4）空载试运转通电试运转，检查电机、卷筒的转动情况及其它传动系统部件的工作情况及转动部件周围的安全空隙和配合间隙是否满足要求。
5）装帘板拼装帘板并检查帘板平整度、对角线、两侧边顺直度，符合要求后安装在卷筒上。
6）安装导轨将两则导轨按线焊牢于墙体预埋件上，施焊前注意吊垂直线检查导轨安装部位墙体垂直度，达不到垂直度要求时必须加垫铁调垂直后方可施焊。
7）调试首先观察检查卷筒体、帘板、导轨和传动部分相互之间的吻合接触状况及活动间隙的匀称性，然后用手缓慢向下拉动关闭，再缓慢匀速向上拉提到位，反复几次，发现有阻滞、顿卡或异常噪音时仔细检查产生原因后进行调整，直至提拉顺畅，用力匀称为至。
对电控卷帘门，手动调试后再用电动机启闭数次，细听有无异常声音。
2、质量标准（1）主控工程1）卷帘门的质量和各项机能应吻合设计要求。
检验方法：检查生产许可证、产品合格证书和性能检测报告。
2）卷帘门的种类、类型、规格、尺寸、开启方向、安装位置及防腐处理应吻合设计要求。
检验方法：窥察；尺量检查；检查进场验收记录和隐蔽工程验收记录。
3）卷帘门的安装必需牢固。
预埋件的数量、位置、埋设体式格局、与框连接体式格局必需吻合设计要求。
检验方法：观察；手扳检查；检查隐蔽工程验收记录。
4）卷帘门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和卷帘门的各项性能要求。
防火卷帘门安装施工方案及工艺方法
确认洞口及产品规格→左右支架安装→卷筒轴→开闭机→空载试车→帘面安装→负荷安装→负荷试车→侧导轨→导轮横梁→控制箱和按钮盒→行程限位调试→箱体护罩→验收交付。
安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线：(1)划出建筑洞口宽度方向中心线；(2)左右支架中心卷筒轴中心的标高位置线；(3)左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。
左右支架的安装按以下步骤：(1)根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
(2)清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。
①当安装形式为墙侧安装时：建筑有预埋件 (钢板) 时应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准面。
建筑没有预埋件或有预埋件但不符合安装技术要求时，应增设厚度等于或大于大小支架钢板厚度的钢板垫板。
依据划线位置用安全适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于 4 个，且其安全系数不小于防火卷帘总重量的 5 倍。
安装基准面应垂直于大小支架。
②当安装形式为墙中安装肘：建筑没有预埋件时，应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图纸设计相符，符合设计要求时，则以次为大小支架安装的基准面。
建筑有预埋件，且安装基准面表面平整，尺寸能达到安装要求时可直接作为艾架的安装基准面。
当支架安装基准面在建筑结构侧面和柱申表面时，结构侧表面应设预埋件；并用安全适用的膨胀螺栓固定，柱中表面及位置达到安装要求，则以此二表面作为大小支架的安装基准面。
(3)安装左右支架。
①检查左右支架质量是否有缺陷(轴承润滑及安全止动装置可靠性)，并划出支架中心线，准备安装。
银行卷帘门安装施工方案
一、项目概述项目名称：银行卷帘门安装工程项目地点：河南省某银行项目内容：安装银行专用卷帘门项目要求：确保安装质量，符合GA38-2015银行营业场所安全防范要求，符合GA745-2017银行自助设备、自助银行安全防范要求。
二、施工准备1. 人员准备：由专业工程师、安装师傅及质检人员组成施工团队，确保施工质量。
2. 材料准备：根据设计图纸和项目要求，准备所需卷帘门、电机、控制单元、安全装置、五金配件等材料。
3. 工具准备：电钻、冲击钻、螺丝刀、扳手、水平仪、线坠、卷尺、切割机、电焊机等。
4. 施工现场准备：确保施工场地平整、宽敞，满足施工要求。
三、施工工艺1. 施工测量：根据设计图纸，使用测量工具对现场进行测量，确定卷帘门安装位置。
2. 洞口处理：根据测量结果，对洞口进行修正，确保洞口尺寸符合卷帘门安装要求。
3. 安装轨道：按照设计图纸，将轨道固定在洞口两侧，确保轨道水平、垂直。
4. 安装电机：将电机固定在轨道上，确保电机与轨道垂直。
5. 安装控制单元：将控制单元与电机连接，调试控制单元，确保控制单元正常工作。
6. 安装安全装置：安装红外线安全光电、安全气囊等安全装置，确保安全性能。
7. 安装门帘：将门帘固定在轨道上，确保门帘与轨道紧密贴合。
8. 调试与检验：对卷帘门进行调试，确保其运行平稳、无异常噪音，安全性能符合要求。
四、施工质量控制1. 严格按设计图纸和施工规范进行施工，确保施工质量。
2. 对施工过程中的每个环节进行严格检查，发现问题及时整改。
3. 施工完成后，进行自检、互检、专检，确保卷帘门安装质量。
4. 施工过程中，对施工材料、设备进行检查，确保其符合要求。
五、施工安全1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生。
4. 施工完成后，对施工现场进行清理，确保无安全隐患。
六、施工进度根据项目要求，确保在规定时间内完成银行卷帘门安装工程。
卷帘门安装施工工艺标准
卷帘门安装施工工艺标准一、引言卷帘门是现代建筑中常见的一种门窗设备，具有防盗、防火、隔音、隔热等功能，广泛应用于商业、工业和住宅等各类建筑中。
为了保证卷帘门的安装效果，提高其使用寿命和安全性能，本文将介绍卷帘门安装施工的工艺标准。
二、材料准备1. 卷帘门：应选择符合国家标准的卷帘门产品，并按照设计要求采购。
2. 安装配件：包括安装座、导轨、卷轴、支撑梁等配件，应选择质量合格、规格匹配的配件。
3. 安装工具：包括螺丝刀、扳手、电钻等常用工具，以确保施工过程中的操作方便和准确。
三、施工准备1. 确定施工方案：根据设计图纸和安装要求，制定详细的施工方案，并进行交底。
2. 清理施工现场：清理施工现场，确保施工区域干净整洁，无碎片和障碍物。
3. 检查设计尺寸：核对卷帘门的设计尺寸与实际尺寸是否相符，确保安装的准确性。
四、施工步骤1. 安装座的固定：根据设计要求和实际情况，采用膨胀螺栓或焊接等方式将安装座固定在建筑物墙体或门洞上。
2. 安装导轨和卷轴：将导轨的固定座安装在安装座上，并确保导轨的垂直度和水平度。
然后安装卷轴，并通过焊接或螺栓将卷轴与支撑梁连接起来。
3. 安装门帘：将门帘插入导轨中，并确保门帘的平整度和垂直度。
4. 安装控制系统：根据设计要求，安装卷帘门的控制系统，包括电机、控制箱、遥控器等设备。
5. 调试和测试：在安装完成后，对卷帘门进行调试和测试，确保其运行平稳、灵活，并符合设计要求和功能要求。
6. 安装门锁和配件：根据需要，安装门锁、玻璃窗、门铃等附件，提高卷帘门的安全性和便利性。
五、施工质量控制1. 安装精度控制：通过使用水平仪、测量工具等设备，对安装座、导轨、卷轴等各个部件的安装精度进行检查和控制。
2. 固定件控制：焊接或螺栓的连接方式需要符合相关标准和要求，确保固定件的牢固度和安全性。
3. 电路接线控制：在安装控制系统过程中，对电路的接线进行检查和测试，确保其安全性和稳定性。
4. 操作功能测试：对卷帘门的开关、遥控等功能进行测试，确保其正常运行和使用便利性。
卷帘门的施工工艺
（一）金属卷帘门施工一、操作工艺1施工工艺顺序：手动卷帘门：定位、放线→安装卷筒→安装手动机构→帘板与卷筒连接→安装导轨→试运转→安装防护罩。
电动卷帘门：定位、放线→安装卷筒→安装电机、减速器→安装电气控制系统→空载试车→帘板与卷筒连接→安装导轨→安装水幕喷啉系统→试运转→安装防护罩。
2定位放线卷帘门安装方式，有洞内安装、洞外安装、洞中安装三种。
即卷帘门装在门洞内，帘片向内侧卷起；卷帘门装在门洞外，帘片向外卷起和卷帘门装在门洞中，帘片可向外侧或向内侧卷起。
因此定位放线时，应根据设计要求弹出两导轨垂直线及卷筒中心线并测量洞口标高。
定位放线后，应检查实际预埋铁件的数量、位置与图纸核对，如不符合产品说明书的要求，应进行处理。
3安装卷筒安装卷筒时，应使卷筒轴保持水平，并使卷筒与导轨之间距离两端保持一致，卷筒临时固定后进行检查，调整、校正合格后，与支架预埋铁件用电焊焊牢。
卷筒安装后应转动灵活。
4帘板安装帘板事先装配好，再安装在卷筒上。
门帘板有正反，安装时要注意，不得装反。
5安装导轨按图纸规定位置线找直、吊正轨道，保证轨道槽口尺寸准确，上下一致，使导轨在同一垂直平面上，然后用连接件与墙体上的预埋铁件焊牢。
6试运转先手动试运行，再用电动机启闭数次，调整至无卡住、阻滞及异常噪声等现象为合格。
7安装卷筒防护罩保护罩的尺寸大小，应与门的宽度和门帘板卷起后的直径相适应，保证卷筒将门帘板卷满后与防护罩有一定空隙，不发生相互碰撞，经检查合格后，将防护罩与预埋铁件焊牢。
二、质量标准1主控项目（1）金属卷帘门的质量和各项性能应符合设计要求。
检验方法：检查生产许可证、产品合格证书和性能检测报告。
（2）金属卷帘门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。
检验方法：观察；尺量检查；检查进场验收记录和隐蔽工程验收记录。
（3）带有机械装置、自动装置或智能化装置的金属卷帘门，其机械装置自动装置或智能化装置的功能应符合设计要求和有关标准的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卷帘门安装施工工艺
本分项施工工艺标准适用于工业与民用建筑工程手动卷帘门及电动卷帘门的安装。
1 材料产品要求
1.1 铝合金零件表面应进行氧化处理，钢制零件表面应进行镀锌、喷漆或喷塑。
1.2 各部位的铆接、焊接、螺栓连接处应牢固可靠，不得有松动、开裂、未熔化、气孔和夹渣。
1.3 叶片相互啮合应灵活。
1.4 叶片、导轨、中柱、上罩、卷轴等零、部件的表面，应平整，不得有裂纹、扭曲、压坑及明显的凹凸等缺陷。
卷帘门外表面应色调一致，无明显色差。
产品铭牌应位置正确，字体规整、清晰。
2 主要机具
冲击电钻、手电钻、电焊机、切割机、专用夹具、刮刀、粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。
3 作业条件
3.1 熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。
3.2 必须检查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。
3.3 结构表面的找平层必须完成，达到强度、平整度符合要求。
3.4 洞口预埋件、支架埋件位置正确。
4 施工工艺
4.2 卷帘门操作工艺。
1 确认门洞口尺寸及安装方式（内侧、
外侧、及中间安装），墙体洞口为混凝土时，
应在洞口预埋件，然后与导轨、轴承架焊接连接；墙体洞口为砖砌体时，可采用钻孔埋设胀锚螺栓与导轨、轴承架连接。
2 确定安装水平线及垂直线，按设定尺寸依次安装。
槽口尺寸应准确，上下保持一致，对应槽口应在同一平面内，然后用连接件与洞口内的预埋件焊牢。
3 卷门机必须按说明书要求安装。
4 卷轴、支架板必须牢固地装在混凝土结构上或预埋件上。
5 宽大门体需在中间位置加装中柱，两边有滑道。
中柱安装必须与地面垂直，安装牢固，但要拆装方便。
6 门体叶片插入滑道不得少于30mm，门体宽度偏差±3mm。
7 防火卷帘门水幕系统装在防护罩下面，喷嘴倾斜15°角。
8 安装完毕，先手动调试行程，观察门体上下运行情况。
正常后通电调试。
9 观察卷帘机、传动系统、门体运行情况。
应启闭正常、顺畅，速度3～7m／min。
10 调整制动器外壳方向，使环形链朝下；调整链条张紧度，链条6～10mm；调整单向调节器及限位器。
11 卷筒安装应先找好尺寸，并使卷筒轴保持水平位置，注意与导轨之间的距离应两端保持一致，临时固定后进行检查，并进行必要的调整、校正，无误后再与支架预埋件用电焊焊接。
12 清理：粉刷或镶砌导轨墙体装饰面层。
清理现场。
5 质量标准
1 主控项目：
1 卷帘门的质量和各项性能应符合设计要求。
2 卷帘门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。
3 卷帘门的安装必须牢固。
预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。
4 卷帘门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和特种门的各项性能要求。
2 一般项目：
1 卷帘门的表面装饰应符合设计要求。
2 卷帘门的表面应洁净，无划痕、碰伤。
3 允许偏差项目表见表2。
