3建 立 模 型
坡线土柱：
坡线起始是否低于墙顶：坡线起始点在挡土墙右上 角下方那么为是，否那么为否，如下图；
坡线起始点低于墙顶：
压顶，即墙顶有土：
局部放大
3建 立 模 型
坡线土柱：
地面横坡角度：确定原那么：一般取不产生土压力的硬 土地面；当挡土墙后有岩石时，地面横坡角度一般为岩 石的坡度；当挡土墙后都为土体时，可取0，即按土压力 最大情况考虑；
填土对横坡面的摩擦角：用于有限土体土压力计算，只有当 地面横坡角较大，土沿地面横坡角破坏时起作用；当破裂角 位于桩背与地面横坡面之间时，计算土压力用墙后填土内摩 擦角，当破裂角位于地面横坡面时，计算土压力宜根据试验 确定，当无试验资料时，粘性土与粉土可取0.33φ，砂性土 与碎石土可取0.5φ；
浸水挡墙参数：墙顶标高：决定地下水的相对距离；选 择水利行业时，水位可高过墙顶；
材料参数：圬工砌体材料参数参照?公路路基设计手册?〔 1997〕P604表3-3-21~3-3-22，表格内容同凸榫材料容许应 力参数表格；
3建 立 模 型
物理参数：
圬工之间摩擦系数：圬工与圬工之间的摩擦系数取值参照?公路路 基设计手册?〔1997〕P603所述内容，具体内容如下：一般采用 0.4〔主要组合〕~0.5〔附加组合〕；
2〕 底板：如果是素混凝土，也可用钢筋混凝土底板 来模拟；
3〕 灌砌块石：主要起防冲刷的作用，限制墙 体滑动的作用很小，可忽略不计；
4〕 土压力起算点：可从根底底开始算，也可从 结构底开始算。从根底底开始算的话，也可以考 虑前面土产生的被动土压力，以外加荷载方式参 加。从根底底开始考虑，不考虑墙前被动土压力 。
理正岩土使用手册-挡土墙设计
1．本系统对铁路、公路、水利及其它专业的挡墙验算分别采用不同的规范和规定，详细区别在各专业 挡土墙编制原理中说明。 2．重力式挡土墙、衡重式挡土墙、加筋土式挡墙在挡土墙、垂直预应力锚杆式挡土墙计算时，其计算 目标既可以是验算，也可以是设计。其它类型的挡土墙仅做验算。 3．重力式挡土墙、衡重式挡土墙、半重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙的基底可设置防滑 凸榫，设置凸榫时，用户须自行验算其强度。 4．系统未考虑由于墙高的增加而提高安全系数这一因数，用户在设计计算时，要注意到这一点，保证 挡土墙设计的可靠性和安全性。 5．用户须根据有关规范自行考虑挡土墙有关构件的构造要求。 6．系统暂未作锚杆式挡土墙、锚定板式挡土墙、桩板式挡土墙的稳定验算，用户须自行验算。
1）计算简图 2）土压力 ① 土压力（合力及两个方向分力）与破裂角关系曲线； ② 土压力Ea沿抗滑挡墙高度分布图； ③ 破裂面与土压力简图； ④ 力多边形简图。
2．当计算项目为加筋土式时，图形查询输出如下结果：
1）计算简图 2）土压力
I:/…/01挡土墙设计说明书（新）01… 5/20
2010-5-26
I:/…/01挡土墙设计说明书（新）01…
10/20
2010-5-26
第一章系统说明
3.5
3.5.1
说明
参数编辑
1．加筋土式挡墙须交互自身的计算参数。 2．重力式挡土墙、衡重式挡土墙须交互基础类型及相应参数，基础的类型有：天然基础、钢筋混凝土 底版、台阶式基础、换填土式、锚桩式基础。
3.5.2
计算
2010-5-26
第一章系统说明
第一章 功能概述
挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要，理正开发了本挡土墙 软件。该软件一完成，就受到岩土工程技术人员的欢迎。在软件升级过程中，我们也在不断地完善挡土墙软 件。下面介绍挡土墙软件的主要功能： ⑴包括12种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆 式、锚定板式、垂直预应力锚杆式、装配悬臂式、装配扶壁式； ⑵参照公路、铁路、水利、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水 利、水运、矿山、工民建等行业挡土墙的设计。 ⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区； ⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式； ⑸挡土墙计算中关键点之一是土压力的计算。本软件依据库仑土压力理论，采用优化的数值扫描法，对 不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界 条件有限值的弊病。尤其是计算衡重式挡土墙的下墙土压力，过去有延长墙背法、修正延长墙背法及等效荷 载法等，在理论上均有不合理的一面。本软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、 下墙的土压力。保证后续计算结果的合理性； ⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响； ⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及强身强度的验算等一起呵成。 且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。
挡土墙计算(理正岩土)(一)2024
挡土墙计算(理正岩土)（一）引言概述：挡土墙计算是在工程设计中经常遇到的问题之一，它对于岩土力学的理解和计算技巧要求较高。
本文将以岩土力学中的理正岩土为背景，围绕挡土墙计算展开讨论。
本文将从五个方面进行详细阐述，包括墙体受力分析、岩土强度计算、稳定性分析、变形分析、以及基础设计。
通过这些内容的叙述，旨在帮助读者更好地理解和应用挡土墙计算的相关知识。
正文：一、墙体受力分析：1.1 确定挡土墙所受的重力和地震力1.2 计算挡土墙所受的土压力和水压力1.3 考虑附加荷载对挡土墙的作用1.4 分析墙体的剪力、弯矩和轴力分布1.5 考虑墙体内部的试块受力状态二、岩土强度计算：2.1 分析土壤属性和力学性质的实验测试2.2 确定岩土强度的计算方法和公式2.3 考虑不同土层的强度参数2.4 评估岩土强度参数的不确定性2.5 采用适当的安全系数进行强度计算三、稳定性分析：3.1 利用变形分析方法进行稳定性计算3.2 考虑挡土墙的倾覆和滑动稳定性3.3 分析挡土墙的局部破坏和整体失稳3.4 评估挡土墙的稳定性安全系数3.5 进行不同工况下的稳定性验证与校核四、变形分析：4.1 确定土体的应力-应变特性4.2 分析挡土墙的弹性和塑性变形4.3 利用有限元法进行应变分析4.4 评估挡土墙的变形限值和控制方法4.5 考虑土体与结构之间的界面反应五、基础设计：5.1 确定挡土墙基础的类型和尺寸5.2 分析基础承载力和沉降控制5.3 考虑不同软弱层对基础的影响5.4 评估基础的稳定性安全系数5.5 确定适当的基础处理和加固措施总结：经过以上的阐述，我们可以看出挡土墙计算中的理正岩土是一个复杂而重要的问题。
墙体受力分析、岩土强度计算、稳定性分析、变形分析以及基础设计，这五个方面是进行挡土墙计算必须要考虑的内容。
在进行计算时，要根据具体工程情况和设计要求，采用适当的方法和参数，保证挡土墙的稳定性和安全性。
通过本文的学习，相信读者对挡土墙计算有了更深入的了解，能够在实际工程中能够灵活应用相关知识，提高工程设计的水平和质量。
理正岩土常见问题-挡土墙

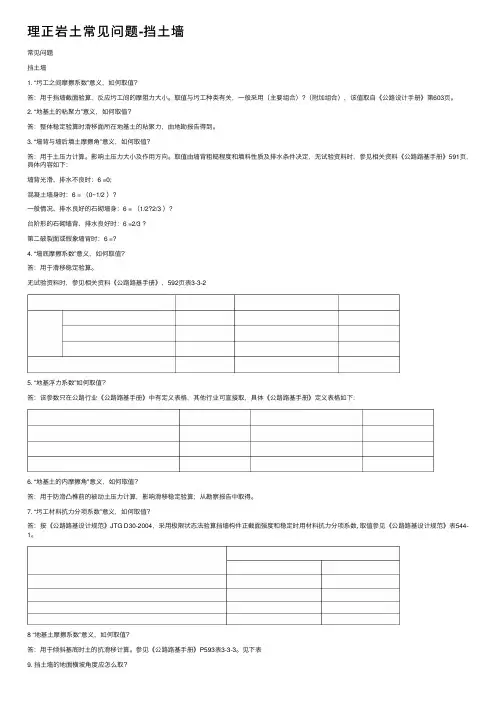

理正岩⼟常见问题-挡⼟墙常见问题挡⼟墙1. “圬⼯之间摩擦系数”意义，如何取值？答：⽤于挡墙截⾯验算，反应圬⼯间的摩阻⼒⼤⼩。
取值与圬⼯种类有关，⼀般采⽤（主要组合）?（附加组合），该值取⾃《公路设计⼿册》第603页。
2. “地基⼟的粘聚⼒”意义，如何取值？答：整体稳定验算时滑移⾯所在地基⼟的粘聚⼒，由地勘报告得到。
3. “墙背与墙后填⼟摩擦⾓”意义，如何取值？答：⽤于⼟压⼒计算。
影响⼟压⼒⼤⼩及作⽤⽅向。
取值由墙背粗糙程度和填料性质及排⽔条件决定，⽆试验资料时，参见相关资料《公路路基⼿册》591页，具体内容如下：墙背光滑、排⽔不良时：6 =0;混凝⼟墙⾝时：6 = （0~1/2 ）?⼀般情况、排⽔良好的⽯砌墙⾝：6 = （1/2?2/3 ）?台阶形的⽯砌墙背、排⽔良好时：6 =2/3 ?第⼆破裂⾯或假象墙背时：6 =?4. “墙底摩擦系数”意义，如何取值？答：⽤于滑移稳定验算。
⽆试验资料时，参见相关资料《公路路基⼿册》，592页表3-3-25. “地基浮⼒系数”如何取值？答：该参数只在公路⾏业《公路路基⼿册》中有定义表格，其他⾏业可直接取，具体《公路路基⼿册》定义表格如下:6. “地基⼟的内摩擦⾓"意义，如何取值？答：⽤于防滑凸榫前的被动⼟压⼒计算，影响滑移稳定验算；从勘察报告中取得。
7. “圬⼯材料抗⼒分项系数”意义，如何取值？答：按《公路路基设计规范》JTG D30-2004，采⽤极限状态法验算挡墙构件正截⾯强度和稳定时⽤材料抗⼒分项系数, 取值参见《公路路基设计规范》表544-1。
8 “地基⼟摩擦系数”意义，如何取值？答：⽤于倾斜基底时⼟的抗滑移计算。
参见《公路路基⼿册》P593表3-3-3。
见下表9. 挡⼟墙的地⾯横坡⾓度应怎么取？答：取不产⽣⼟压⼒的硬⼟地⾯。
当挡⼟墙后有岩⽯时，地⾯横坡⾓度通常为岩⽯的坡度，⼀般⼟压⼒只考虑岩⽯以上的那部分⼟压⼒，也可根据经验来给。
如挡⼟墙后为⼟，地⾯横坡⾓度⼀般根据经验来给，如⽆经验，可给0 （⼟压⼒最⼤）。
理正岩土常见问题解答（全）
理正岩土常见问题解答（全）目录一、理正岩土5.0 常见问题解答（挡墙篇） (1)二、理正岩土5.0 常见问题解答（边坡篇） (7)三、理正岩土5.0 常见问题解答（软基篇） (7)四、理正岩土5.0 常见问题解答（抗滑桩篇） (8)五、理正岩土5.0 常见问题解答（渗流篇） (11)六、理正岩土5.0 常见问题解答（基坑支护篇） (11)一、理正岩土5.0 常见问题解答（挡墙篇）1．“圬工之间摩擦系数”意义，如何取值？答：用于挡墙截面验算，反应圬工间的摩阻力大小。
取值与圬工种类有关，一般采用0.4（主要组合）~0.5（附加组合），该值取自《公路设计手册》第603页。
2．“地基土的粘聚力”意义，如何取值？答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。
3．“墙背与墙后填土摩擦角”意义，如何取值？答：用于土压力计算。
影响土压力大小及作用方向。
取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数”意义，如何取值？答：用于滑移稳定验算。
无试验资料时，参见相关资料《公路路基手册》，592页表3-3-25．“地基浮力系数”如何取值？答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取1.0，具体《公路路基手册》定义表格如下：6．“地基土的内摩擦角”意义，如何取值？答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。
7．“圬工材料抗力分项系数”意义，如何取值？答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，取值参见《公路路基设计规范》表5.4.4-1。
挡土墙计算(理正岩土)
3建 立 模 型
荷载组合
荷载组合：参照《城市道路路基设计规范》（CJJ 1942013）P30表6.4.6-2取值，表格内容如下表所示：
组合系数：参照《公路路基设计规范》（JTG D30-2004） P38表5.4.4-2取值，表格内容如下:
3建 立 模 型
物理参数：
等效：可将粘聚力等效成内摩擦角来计算土压力，软件提供三种计算方法；
填土容重：此处的容重指天然容重，浮容重=饱和容重-10，饱和容重≥然容重，地基 土容重值可查地勘资料；
3建 立 模 型
物理参数：
修正后地基土容许承载力：查地勘资料；若地勘 资料未进行修正时，可参考《公路挡土墙设计与 施工技术细则》（2008）P24页的修正公式进行修 正； 地基土容许承载力提高系数：参考《公路桥涵地 基与基础设计规范》（JTJ024-85）P2408表2.2.2 取值，当受地震力作用时，应按《公路工程抗震 设计规范》规定取值，如无特殊要求，墙趾墙踵 提高系数可与平均提高系数相同（如果不太清楚 就不进行提高），地基土容许承载力提高系数按 下表取值：
3建 立 模 型
物理参数：
地基强度与偏心距验算：对基底宽度有两种考虑方法， 分别为斜面长度作为基础底、水平投影长作为基础底， 两种方法计算结果不同，可根据自己习惯选用。 圬工砌体容重：当无资料时，计算挡土墙结构的重力 时，其构件标准可参考《公路挡土墙设计与施工技术 细则》（2008）P16表4.1.8取值，表格内容如下：
倾斜基底
3建 立 模 型
砌体材料凸榫容许应力表:
注：干砌的容许压应力为表中2.5号砂浆砌体的一半。
3建 立 模 型
混凝土、片石材料凸榫容许应力表:
3建 立 模 型
坡线土柱：
理正岩土使用手册-挡土墙设计
3.1.2
数据的读写
通过【辅助功能】菜单的“读入数据文件”可以将原来保存好的数据读进来进行计算；通过【辅助功 能】菜单的“数据存盘到文件”可以将当前例题的数据保存在磁盘上。
I:/…/01挡土墙设计说明书（新）01…
4/20
2010-5-26
第一章系统说明
3.1.3
把典型例题加入例题模板库
实际工程中会有一些具有一般代表性的典型例题，当完成该例题的数据交互后，可通过【辅助功能】菜 单中的“将此例题加入模板库”把该例题存为例题模板，从而在每次新增例题时可以重复调用该例题的数 据，在此基础上修改少量的数据进行计算。
首先按上述方法求计算上墙土压力得到上墙的第一破裂面及作用于第一破裂面上的作用力r然后将r反作用于下墙的破裂楔体上下墙的破裂楔体作用有上墙的作用力r楔体自重力g作用挡土墙下墙的主动土压力反力ea下墙破裂面上的反力r1这些力共同作用处于极限平衡状态
2010-5-26
第一章系统说明
第一章 功能概述
挡土墙是岩土工程中经常遇到的土工构筑物之一。为了满足工程技术人员的需要，理正开发了本挡土墙 软件。该软件一完成，就受到岩土工程技术人员的欢迎。在软件升级过程中，我们也在不断地完善挡土墙软 件。下面介绍挡土墙软件的主要功能： ⑴包括12种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆 式、锚定板式、垂直预应力锚杆式、装配悬臂式、装配扶壁式； ⑵参照公路、铁路、水利、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水 利、水运、矿山、工民建等行业挡土墙的设计。 ⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区； ⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式； ⑸挡土墙计算中关键点之一是土压力的计算。本软件依据库仑土压力理论，采用优化的数值扫描法，对 不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。避免公式方法对边界 条件有限值的弊病。尤其是计算衡重式挡土墙的下墙土压力，过去有延长墙背法、修正延长墙背法及等效荷 载法等，在理论上均有不合理的一面。本软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、 下墙的土压力。保证后续计算结果的合理性； ⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响； ⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及强身强度的验算等一起呵成。 且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。
挡土墙计算(理正岩土)(二)2024
挡土墙计算(理正岩土)（二）引言概述挡土墙是一种常见的土石方工程结构，用于防止土体的滑动和坍塌，并起到支撑和保护的作用。
本文将针对挡土墙的计算问题，重点讨论理正岩土作为材料的情况。
正文内容：一、挡土墙的设计要点1. 根据挡土墙的高度和土体的性质，确定合适的墙体类型（重力墙、悬臂墙、挤土墙），并选择相应的设计方法。
2. 根据地质条件和设计要求，确定挡土墙的坡度和抗滑稳定系数。
3. 考虑挡土墙的变形控制和排水措施，以确保结构的稳定性和耐久性。
4. 根据挡土墙的使用环境和荷载情况，确定墙体的材料和强度等级。
5. 考虑施工方便性和经济性，合理确定挡土墙的尺寸和构造。
二、基本计算方法1. 根据挡土墙的几何形状和土体特性，采用等效剪切层和弯矩分析的方法进行结构计算。
2. 利用平衡条件和变形方程，计算挡土墙的稳定性和变形情况。
3. 计算挡土墙的抗滑稳定系数，包括土体内摩擦角、土体几何参数和水平荷载等的影响。
4. 根据挡土墙的受力特点和变形要求，设计合适的加固措施，如土钉、喷锚、加压板等。
5. 结合挡土墙的排水要求，设计合适的排水系统和保护措施，防止地下水对结构的影响。
三、挡土墙计算中的理正岩土特性1. 理正岩土是一种典型的岩土材料，具有一定的强度和变形特性。
2. 根据理正岩土的理论特性和实验数据，确定其内摩擦角、剪力强度和压缩模量等关键参数。
3. 考虑理正岩土的强度和变形特性对挡土墙的影响，进行合理的计算与分析。
4. 结合理正岩土的特性，优化挡土墙的结构和材料选型，提高结构的稳定性和经济性。
5. 针对理正岩土的特性，制定相应的施工和监测措施，确保挡土墙施工质量和使用安全。
四、实际案例与分析1. 通过对实际工程案例的分析，探讨挡土墙计算中理正岩土的应用与问题。
2. 分析挡土墙设计中的典型失效和安全事故案例，总结经验教训，避免类似问题的再次发生。
3. 结合实际工程的施工情况，评估挡土墙的实际受力和变形情况，验证设计计算的准确性和合理性。
理正岩土常见问题-挡土墙
常见问题挡土墙1．“圬工之间摩擦系数”意义，如何取值答：用于挡墙截面验算，反应圬工间的摩阻力大小。
取值与圬工种类有关，一般采用（主要组合）~（附加组合），该值取自《公路设计手册》第603页。
2．“地基土的粘聚力”意义，如何取值答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。
3．“墙背与墙后填土摩擦角”意义，如何取值答：用于土压力计算。
影响土压力大小及作用方向。
取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数”意义，如何取值答：用于滑移稳定验算。
5．“地基浮力系数”如何取值答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取，具体《公路路基手册》定义表格如下：6．“地基土的内摩擦角”意义，如何取值答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。
7．“圬工材料抗力分项系数”意义，如何取值答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，8．“地基土摩擦系数”意义，如何取值答：用于倾斜基底时土的抗滑移计算。
参见《公路路基手册》P593表3-3-3。
见下表。
9．挡土墙的地面横坡角度应怎么取坡度，一般土压力只考虑岩石以上的那部分土压力，也可根据经验来给。
如挡土墙后为土，地面横坡角度一般根据经验来给，如无经验，可给0（土压力最大）。
10．浸水挡墙的土压力与非浸水挡墙有何区别答：浸水挡墙验算时，水压力的影响主要表现在两个方面：首先，用库伦理论计算土压力时破坏楔体要考虑水压力的作用。
计算破坏楔体时，有水的情况和无水的情况时计算原理是一样的，只是浸水部分土体采用浮重度。
理正岩土常见问题-挡土墙
常见问题挡土墙1．“圬工之间摩擦系数”意义，如何取值？答：用于挡墙截面验算，反应圬工间的摩阻力大小。
取值与圬工种类有关，一般采用（主要组合）~（附加组合），该值取自《公路设计手册》第603页。
2．“地基土的粘聚力”意义，如何取值？答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。
3．“墙背与墙后填土摩擦角”意义，如何取值？答：用于土压力计算。
影响土压力大小及作用方向。
取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数”意义，如何取值？答：用于滑移稳定验算。
5．“地基浮力系数”如何取值？答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取，具体《公路路基手册》定义表格如下：6．“地基土的内摩擦角”意义，如何取值？答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。
7．“圬工材料抗力分项系数”意义，如何取值？答：按《公路路基设计规范》JTG D30-2004，采用极限状态法验算挡墙构件正截面强度和稳定时用材料抗力分项系数，8．“地基土摩擦系数”意义，如何取值？答：用于倾斜基底时土的抗滑移计算。
参见《公路路基手册》P593表3-3-3。
见下表。
9．挡土墙的地面横坡角度应怎么取？坡度，一般土压力只考虑岩石以上的那部分土压力，也可根据经验来给。
如挡土墙后为土，地面横坡角度一般根据经验来给，如无经验，可给0（土压力最大）。
10．浸水挡墙的土压力与非浸水挡墙有何区别？答：浸水挡墙验算时，水压力的影响主要表现在两个方面：首先，用库伦理论计算土压力时破坏楔体要考虑水压力的作用。
计算破坏楔体时，有水的情况和无水的情况时计算原理是一样的，只是浸水部分土体采用浮重度。
理正岩土常见问题-挡土墙
理正岩土常见问题-挡土墙墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ基底类别粘性土软塑状态（0.5≤IL＜1）硬塑状态（≤IL＜0.5）半坚硬状态（IL＜）地基类别密实潮湿的粘土或亚粘土含水饱和的的亚粘土或亚粘土细砂、中砂及砾砂浮力系数0.7~0.80.85~0.9地基类别均质而透水性小的岩石裂缝不严重的岩石裂缝严重的岩石浮力系数0.350.35~0.50受力情况圬工种类受压受弯、剪、拉石料片石砌体、片石混凝土砌体块石、粗料石、混凝土预制块、砖砌体混凝土14.在《建筑基础规范2002》P42中规定，挡墙随高度变化，土压力要乘一个调整系数。
软件实现时，由于单层土的土压力调整系数是内设的，因此只能用多层土来输入。
选多层土，在土层中只输入一层土，将土层厚度输成该层土的实际厚度，并输入土压力调整系数即可。
也可以参考《公路路基设计手册》第604页表3-3-21和3-3-22.表格中列出了不同砌体种类和石料强度的容许轴心承压应力值。
需要注意的是，石砌体的容许应力值可以通过内插法来确定。
因为衡重式挡墙和重力式挡墙的受力机理不同。
衡重式挡墙主要靠自身重量和与地基的摩擦力来抵抗土压力，而重力式挡墙则是通过自身重量和墙后填土的重量来抵抗土压力。
因此，衡重式挡墙的设计和施工应根据其受力机理进行，不能简单地将重力式挡墙的设计方法应用于衡重式挡墙。
本文介绍了不同类型挡土墙的设计计算方法。
其中，衡重式和重力式挡土墙不能完全模拟，因为它们的墙高不能完全为整数。
加筋土挡墙需要考虑筋带抗拔稳定性和筋带材料抗拉强度，需要参考相关规范的计算方法。
土柱换算问题需要考虑排车问题，需要根据不同的车辆和路面宽度计算可排车数。
最后，重力式挡土墙的作用于基础底的总竖向力需要考虑墙身重量和土压力的竖向分力。
