《欧姆定律》单元测试题及答案

合集下载

人教版九年级物理第17章《欧姆定律》单元测试题(含答案)

九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。

该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。

人教版九年级物理第十七章欧姆定律测试题含答案

第十七章《欧姆定律》单元测试题一、单选题(共15小题)1.串联电路随着用电器的个数增加，其总电阻( )A．变大B．变小C．不变D．无法判断2.阻值相等的两电阻R串联时总电阻为40 Ω，则它们并联时的等效电阻为( )A． 20 ΩB． 80 ΩC． 10 ΩD． 30 Ω3.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω4.根据欧姆定律，下列说法中正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A．B．C．D．6.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( )A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C．导体中的电流越大，其电压越大D．导体中的电流越小，其电压越小7.一个定值电阻两端电压由 2 V增大到 4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )A． 0.3 AB． 0.4 AC． 0.6 AD． 0.5 A8.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为 3 V，则电源电压为( )A． 3 VB． 5 VC． 1 VD． 2 V9.一只 2 Ω的电阻和一只 4 Ω的电阻串联，已知 2 Ω电阻两端的电压是10 V，则下列说法不正确的是( )A．可以用一个 6 Ω的电阻代替这两个电阻的串联B． 4 Ω的电阻两端电压是20 VC．通过 2 Ω电阻的电流是 5 AD．通过 4 Ω电阻的电流是 2.5 A10.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少11.甲、乙两段电阻丝，在相同的电压下，通过两段电阻丝的电流相比较( )A．甲大B．乙大C．相等D．无法确定12.下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是( )A．B．C．D．13.下列说法正确的是( )A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系，得到的结论不一样C．相同的电压加在电阻不同的导体两端，电流一定相同D．同一导体，两端电压越大，通过电流也越大14.一个阻值为 1 Ω的电阻与一个阻值为 5 Ω的电阻并联后，其总电阻( )A．大于 5 ΩB．大于 1 Ω、小于 5 ΩC．等于 1 ΩD．小于 1 Ω15.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定二、填空题(共3小题)16.如图所示的电路中，电源电压不变，R1＝R2＝R3＝10 Ω.宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3 A，则电源电压U＝________ V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是________ V.17.串联电路的总电阻比该电路中任何一个电阻都________，两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值是__________ Ω18.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.某同学通过研究电流、电压、电阻之间的关系，实验数据如表所示.(1)分析比较实验序号1、2、3或4、5、6或7、8、9，可以得出的结论是___________________________．(2)分析比较实验序号1、4、7或2、5、8或3、6、9，可以得出的结论是_____________________________．(3)进一步综合分析比较各表中的数据，归纳得出结论：①分析比较________________________________________________________．②分析比较_________________________________________________________．四、简答题(共3小题)22.老师提供了下列器材测量电阻：电压恒定的电源一个(电压未知)，定值电阻R0一个(阻值已知)，待测电阻Rx一个，量程合适的电流表一个、开关一个，导线若干．(1)在下面画出实验电路图．(2)写出实验的主要步骤．(3)写出Rx的表达式．23.我们已进行过“探究欧姆定律”的实验，请回答下列问题．(1)请在图中把余下部分的电路用笔画线代替导线连接好．(2)小明做实验时，闭合开关后发现，无论怎样移动滑片，电流表示数都为0，电压表示数接近电源电压，则故障可能是________________________．24.两个电阻R1、R2并联的总电阻为R总＝，有同学据此认为三个电阻R1、R2、R3并联后的总电阻R总＝，但是这个想法是错误的，请运用所学的电学知识加以证明，并推导出正确的表达式．五、计算题(共3小题)25.如图所示电路，电源电压为 6 V，当S断开时，电流表的示数为 1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．26.在如图所示的电路中，电源两端的电压为 6 V且保持不变，电阻R1＝4 Ω.当开关S闭合后，电压表示数为 4 V.求：(1)电流表的示数．(2)电阻R2的阻值．27.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g取10 N/kg)答案解析1.【答案】 A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．2.【答案】 C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.3.【答案】 A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.4.【答案】 C【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．5.【答案】 A【解析】电阻一定时，电流与电压成正比．6.【答案】 A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．7.【答案】 D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从 2 V增加到 4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选 D.8.【答案】 B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.9.【答案】 D【解析】已知电阻R1＝2 Ω，R2＝4 Ω，根据串联电路的电阻特点得：R＝R1＋R2＝2 Ω＋4 Ω＝6 Ω；故A正确；已知2 Ω电阻两端的电压是10 V，则I1＝＝＝5 A；因为串联电路的电流处处相等，所以通过 4 Ω电阻中的电流I2＝I1＝5 A；根据欧姆定律得：R2两端的电压U2＝I2R2＝5 A×4 Ω＝20 V；则选项B、C正确，D错误．10.【答案】 B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．11.【答案】 D【解析】两电阻丝电压U相同，由欧姆定律可知，通过电阻的电流：I＝，由于不知道两电阻丝电阻R的关系，无法判断通过它们的电流关系．12.【答案】 A【解析】A项定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；B项不论怎样闭合、断开各开关，都不能同时测出Rx的电压与电流，不能用该电路测出电阻Rx的阻值；C项闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；D项无论单刀双掷开关打到何处都不能测出Rx的电压与电流，不能用该电路测出Rx的阻值．13.【答案】 D【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选 D.14.【答案】 D【解析】15.【答案】 A【解析】由U－I图象得出：当R1与R2两端电压相同时，I1＜I2，电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.16.【答案】 6 2【解析】由电路图可知，当电流表并联在R1两端时，R2、R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I＝可得，电源的电压：U＝I(R2＋R3)＝0.3 A×(10 Ω＋10 Ω)＝6 V；电流表换成了电压表时，三电阻串联，电压表测R1两端的电压，此时电路中的电流：I′＝＝＝0.2 A，由I＝可得，电压表的示数：U1＝I′R1＝0.2 A×10 Ω＝2 V.17.【答案】大30【解析】串联电路的总电阻等于各串联电阻之和，因此串联电路的总电阻比该电路中任何一个电阻都大；两个阻值分别为20 Ω和10 Ω的电阻串联时的总阻值：R＝20 Ω＋10 Ω＝30 Ω.18.【答案】R＝改变待测电阻两端的电压取平均值减小误差【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)当电阻一定时，通过导体的电流与导体两端的电压成正比(2)当电压一定时，通过导体的电流与导体的电阻成正比(3)①同一导体，其两端的电压与通过这段导体的电流的比值是相同的②不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大【解析】(1)分析比较实验序号1、2、3或4、5、6或7、8、9的电流与电压变化的倍数关系，电阻一定时，电压变为原来的几倍，电流也随之变为原来的几倍，所以可以得出的结论是：当电阻一定时，通过导体的电流与导体两端的电压成正比．(2)分析比较实验序号1、4、7或2、5、8或3、6、9的电流与电阻变化的倍数关系，电压一定时，电阻变为原来的几倍，电流随之变为原来的几分之一，所以可以得出的结论是：当电压一定时，通过导体的电流与导体的电阻成正比．(3)表一中电压和电流的比值均为5；表二中电压和电流的比值均为10；表三中电压和电流的比值均为20；①分析比较表一或表二或表三有关数据，可初步得出，其两端的电压与通过这段导体的电流的比值是相同的．②分析比较表一、表二或表三有关数据，可初步得出，不同导体，其两端的电压与通过这段导体的电流的比值是不同的，且电阻越大，比值越大．22.【答案】(1)电路图如图：(2)实验步骤：①按电路图连接电路．②闭合开关S1，断开开关S2，读出此时电流表的示数I1.③闭合开关S2，断开开关S1，读出此时电流表的示数I2.④根据所测数据计算得出Rx的阻值．(3)电阻两端的电压U＝I1R0所以Rx＝＝R0【解析】23.【答案】(1)(2)电阻断路．【解析】24.【答案】因为并联电路中，总电阻的倒数等于各分电阻倒数之和，所以当三个电阻并联时，并联后的总电阻与分电阻的关系为＝＋＋；化简后可得：R总＝.【解析】25.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．26.【答案】解：(1)由串联电路特点知，电阻R1两端的电压U1＝U－U2＝6 V－4 V＝2 V；由欧姆定律得，电流表的示数I＝＝＝0.5 A；(2)由欧姆定律得，电阻R2阻值R2＝＝＝8 Ω；答：(1)电流表的示数是0.5A.(2)电阻R2的阻值是8 Ω.【解析】(1)由电路图知电阻R1与R2串联，电压表测电阻R2两端的电压，根据串联电路的特点求出电阻两端R1的电压，然后由欧姆定律求出电路电流；(2)已知电阻R2两端的电压、流过电阻的电流，由欧姆定律可求出电阻R2的阻值．27.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为 6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。

初中物理《欧姆定律》单元测试题word版(带答案)

《欧姆定律》单元测试题一、单选题（本题包括10小题，每小题3分，共30分。

）1.电阻R 1、R 2并联接在电源上，下列说法正确的是( ) A ．并联电路的总电阻，等于各并联导体的电阻的倒数之和 B ．当R 1变大时，总电阻也变大 C ．电源电压变大时，总电阻也变大 D ．干路中的电流变大时，总电阻也变大2.几位同学学习了欧姆定律后，根据I =UR ，导出了R =UI ，于是他们提出了以下几种看法，你认为正确的是( )A ．导体电阻的大小跟通过导体的电流成反比B ．导体电阻的大小跟加在导体两端的电压成正比C ．导体电阻的大小跟通过导体的电流和加在导体两端的电压无关D ．导体两端不加电压时，导体的电阻为零3.用图所示的电路研究电流与电阻的关系时，将电阻R 由5Ω更换为10Ω，闭合开关，接下来的正确操作是( )A ．直接读出电压表和电流表的示数B ．保持R'的滑片P 位置不变，调高电源电压C ．将R'的滑片P 向左移动，使电流表的示数保持不变D ．将R'的滑片P 向右移动，使电压表的示数保持不变4.小华只有一块电流表，他想测出定值电阻Rx 的阻值，设计了如图所示的电路，电源两端的电压保持不变，定值电阻R 0=30Ω。

只闭合开关S 、S 1，电流表示数I 1=0.2A ；只闭合开关S 、S 2，电流表示数I 2=0.3A 。

则Rx 的阻值为( )A ．15ΩB ．20ΩC ．45ΩD ．60Ω5.在如图所示的电路中，电源电压为6V ，R 1=3Ω，R 2=6Ω,闭合开关S ，下列说法正确的是 ( )A ．通过R 1的电流为1AB ．R 1两端的电压为3VC ．干路中的电流为3AD ．电路的总电阻为9Ω6.在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了I −1R 的关系图像，分析该图像可知( )A ．实验过程中，控制导体两端的电压为2V 不变B ．当导体中电流为0时，导体的电阻也为0C ．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD ．当导体两端电压一定时，导体中的电流与导体的电阻成正比7.定值电阻R 1、R 2，它们I-U 图线如图所示，若R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I-U 图线所在的区域，下列说法中正确的是( )．A ．R 串在Ⅰ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅱ区域，R 并在Ⅲ区域8.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验： ①“测量物体的长度”时，多次测量；②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量； ③“研究串、并联电路的电流特点”时，换用不同定值电阻，多次测量；④“用电压表和电流表测导体的电阻”时，多次测量电阻两端电压和通过电阻的电流值；上述实验中寻找普遍规律的是( ) A. ①② B. ①③ C. ②④ D. ②③9.如图所示,电源电压不变,闭合开关,当滑动变阻器滑片P 向左移动时,下列判断正确的是( )A ．示数变大, 示数变小, 示数不变B ．示数变大, 示数变小, 示数变大C ．示数变小, 示数变大, 示数变小D ．示数变小, 示数变小, 示数变大10.如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是( )A．L1短路B．L1断路C．L2短路D．L2断路二、填空题（本题包括7小题，每小题2分，共14分）11.如图所示的电路中，电源电压恒定，灯丝的电阻RL 不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度 (选填“变亮”、“变暗”或“不变”)，电流表的示数为I2，若I1:I2=2:3，则RL:R= 。

人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)

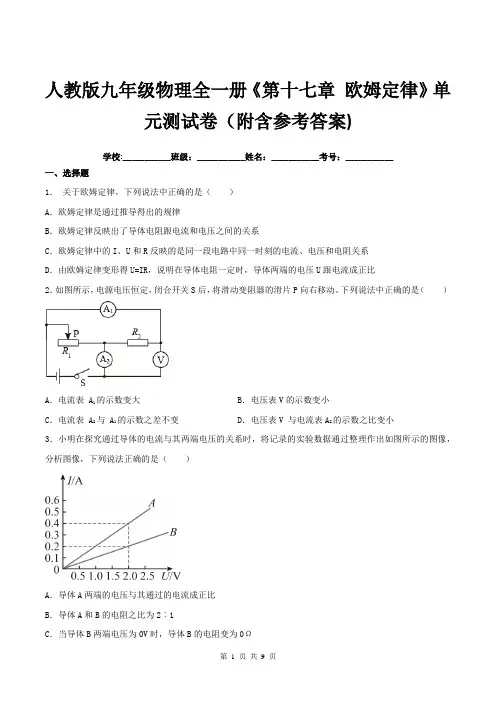

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

《欧姆定律》单元测试及答案

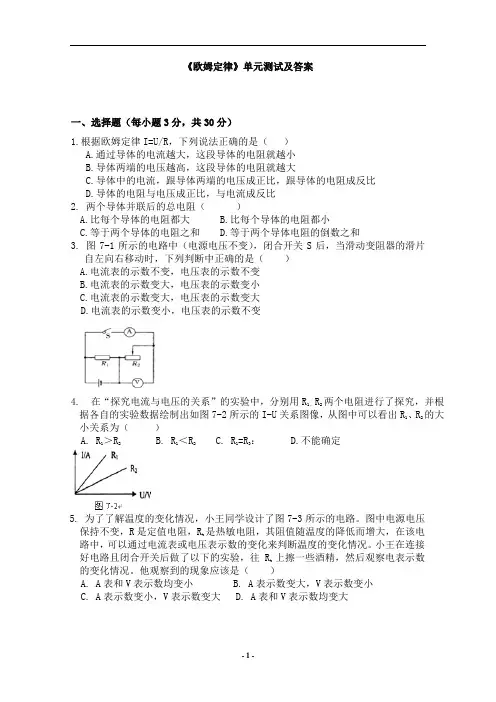

《欧姆定律》单元测试及答案一、选择题（每小题3分，共30分）1.根据欧姆定律I=U/R，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D.导体的电阻与电压成正比，与电流成反比2. 两个导体并联后的总电阻（）A.比每个导体的电阻都大B.比每个导体的电阻都小C.等于两个导体的电阻之和D.等于两个导体电阻的倒数之和3. 图7-1所示的电路中（电源电压不变），闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A.电流表的示数不变，电压表的示数不变B.电流表的示数变大，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变小，电压表的示数不变4. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图7-2所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A. R1＞R2B. R1＜R2C. R1=R3： D.不能确定5. 为了了解温度的变化情况，小王同学设计了图7-3所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大6. 如图 7 -4所示，电源电压保持不变，电路中的电阻为R ，电流表的示数为I ，为使电流表的示数变为 3I ，则下列做法中正确的是（）A.串联一个阻值为12R的电阻B.并联一个阻值为2R的电阻C.将一个阻值为2R的电阻串联在电路中.D.将一个阻值为12R的电阻与电阻R并联7. 在图7 -5所示电路中，电源电压为5V , R 为滑动变阻器， L 为标有“ 5V ”字样的小灯泡（即灯泡正常发光时两端的电压为5V ）。

完整word版,《欧姆定律》单元测试题及答案

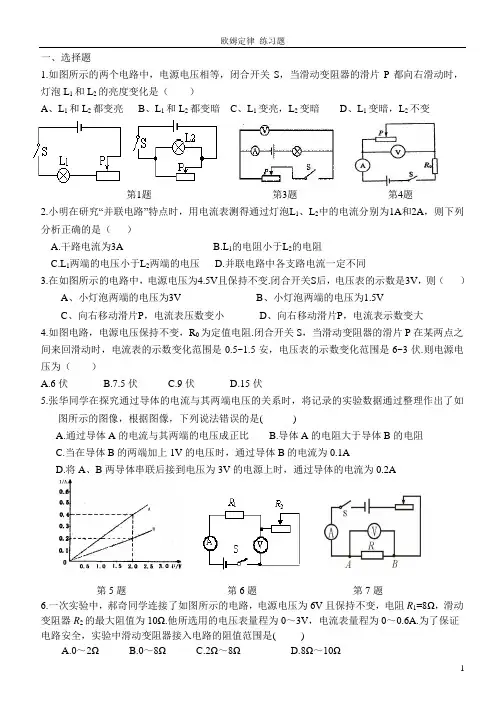

一、选择题1.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（）A、L1和L2都变亮B、L1和L2都变暗C、L1变亮，L2变暗D、L1变暗，L2不变第1题第3题第4题2.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（）A.干路电流为3AB.L1的电阻小于L2的电阻C.L1两端的电压小于L2两端的电压D.并联电路中各支路电流一定不同3.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（）A、小灯泡两端的电压为3VB、小灯泡两端的电压为1.5VC、向右移动滑片P，电流表压数变小D、向右移动滑片P，电流表示数变大4.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（）A.6伏B.7.5伏C.9伏D.15伏5.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A的电流与其两端的电压成正比B.导体A的电阻大于导体B的电阻C.当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A第5题第6题第7题6.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )7.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题8.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为________Ω.9.如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为_________A，R1的阻值为_________Ω.10.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）11.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V的电路上，需要给它________联一个_______Ω的电阻.12.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为___________A.第10题第12题第13题13.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V.则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V.14.如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.（1）当油箱向外输油时，油量表的示数将.（2）若图中电源电压为24V，电流表的量程为0-0.6A，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的最小阻值应是_Ω.三、计算题15.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件Ro进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示.U/V 0.40 0.60 0.80 1.00 1.20 1.50 1.60I/A 0.20 0.45 0.80 1.25 1.80 2.81 3.20(1)根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由.(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电源电压为3V，此时定值电阻R的电阻为多大?16.如图所示，电源电压6V不变，滑动变阻器R1的最大阻值是20 ，当S断开，把滑片P滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.答案一、选择题1.D2.A3.B4.B5.B6.C7.B二、填空题860 0.05 609. 0.1 40 10.变大变大11.串60 12 . 5 0.613. 12 24 6三、实验与探究题14.（1）减小（2）40四、计算题15.（1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.16.当S断开，把滑片P滑至b端时，R2与R1串联，I1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S闭合，把滑片P滑至a端时，R2与L并联，U L=U2’=6VI2’=U2’/R2=6V/10Ω=0.6AI L=I-I2’=0.4AR L=U L/I L=15Ω。

(人教版)九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。

人教版九年级物理第十七章《欧姆定律》单元测试(含答案)

第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。

如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。

则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。

物理第十七章欧姆定律单元测试(包含答案)

物理第十七章欧姆定律单元测试一、选择题1. 根据欧姆定律，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越小C.导体的电阻与电压成正比，与电流成反比D.同一导体两端的电压越大，这段导体中的电流就越大2. 如图所示是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。

在“保持电压不变”这一步实验时应（）A.保持R2滑片的位置不动B.保持R1不变C.更换R1，并调节R2的滑片到适当位置，保持电压表示数不变D.保持电路中电流不变3. 在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为( )A.R1>R2B.R1<R2C.R1＝R2D.不能确定4. 如图所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表A的示数变小，电压表V2的示数变大B.电压表V1与电流表A的示数之比保持不变C.电流表A的示数变小，电压表V1的示数变大D.电压表V1与电压表V2的示数之和保持不变5. 在用“伏安法测电阻”时，所选择的电源电压为4.5V，被测电阻的阻值约为l0Ω，则选择电路时电压表、电流表的量程应为（）A.0～3V、0～3AB.0～3V、0～0.6AC.0～15V、0～3AD.0～15V、0～0.6A6. 在“伏安法测电阻”的实验中，滑动变阻器不能起的作用是（）A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路7. 在如图所示的电路中，电源电压保持不变。

闭合开关S后，向右移动滑片P。

下列说法中正确的是（）A.电压表的示数变大B.电压表的示数变小C.电流表A的示数变大D.电流表A的示数变小8. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。

九年级物理上册第十七章欧姆定律测试题及答案

第十七章欧姆定律单元检测时间：60分钟满分：100分一、选择题每题4分;共40分1．有两个电阻;阻值分别为30 Ω和10 Ω;把它们串联起来;其总电阻是A．40 ΩB．30 ΩC．20 ΩD．7.5 Ω2．一种声光报警器的电路图如图所示..闭合开关S1和S2后;会出现的现象是A．灯亮;铃不响B．灯不亮;铃不响C．灯亮;铃响D．灯不亮;铃响3．如图所示的电路中;R1＝10 Ω;R2＝20 Ω..闭合开关S后;电压表V1与V2示数之比为A．3∶1 B．3∶2C．2∶1 D．1∶14．在如图所示的电路中;电源电压不变..当开关S闭合时;电流表的示数为0.8 A;当开关S断开后;电流表的示数改变了0.5 A;则R1与R2的阻值之比为A．13∶5 B．3∶5C．5∶3 D．5∶135．根据欧姆定律I＝U/R;下列说法正确的是A．通过导体的电流越大;导体的电阻就越小B．导体两端的电压越高;导体的电阻就越大C．导体中的电流;跟导体两端的电压成正比;跟电阻成反比D．导体的电阻与电压成正比;与电流成反比6．张华同学在“探究通过导体的电流与其两端电压的关系”时;将记录的实验数据通过整理作出了如图所示的图象;根据图象;下列说法错误的是A．当在导体乙的两端加上1 V的电压时;通过导体乙的电流为0.1 A B．将甲、乙两导体并联后接到电压为3 V的电源上时;干路中的电流为0.9 AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻7．如图所示的电路中;电源电压为3 V;当开关S1、S2都闭合时;则A．电压表被烧坏B．电流表将被烧坏C．灯L1亮;灯L2不亮D．两只灯泡都将被烧坏8.如图所示;电源电压不变;闭合开关S后;滑动变阻器滑片自a向b移动的过程中A．电压表V1示数变大;V2示数变大;电流表A的示数变大B．电压表V1示数不变;V2示数变大;电流表A的示数变小C．电压表V1示数不变;V2示数变小;电流表A的示数变大D．电压表V1示数变小;V2示数变大;电流表A的示数变小9．在图所示的电路中;开关S闭合时;电压表V和V1的示数如图甲、乙所示;则该电路中的电流为A．1 A B．0.4 AC．0.2 A D．0.6 A10．如图所示是新型节能应急台灯电路示意图;台灯充好电后;使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度;假定电源电压、灯泡电阻不变;则灯泡两端电压U随R变化的图象是二、填空题每空2分;共24分11．某定值电阻两端的电压由6 V变为10 V时;流过该电阻的电流增大了0.1 A;那么这个定值电阻的阻值是______Ω..12．在如图所示的电路中;R1的阻值为10 Ω;只闭合开关S1时电流表的示数为0.3 A;再闭合开关S2后;电流表的示数为0.45 A;则R2的阻值为________Ω..13．如图甲所示电路中;电源电压不变;闭合开关S;将滑片P移到某一位置时;电压表示数为6 V;两块电流表指针的位置均如图乙所示;则R1电阻是________Ω;若将滑片P向右移动;A1的示数将________;A2的示数将________填“变大”“变小”或“不变”..14．如图所示的电路中;电压U保持不变;电阻R1＝R2;开关S断开时;电流表的示数为I1；开关S闭合时;电流表的示数为I2;则I1∶I2＝________..15.如图所示;一定值电阻R0与最大阻值为40 Ω的滑动变阻器串联在电路中;闭合开关S;当滑动变阻器的滑片P滑到最左端时;电流表的示数为0.3 A；当滑动变阻器的滑片P滑到最右端时;电流表的示数为0.1 A..则定值电阻R0＝________Ω;电源的电压U＝________V..16．给你一只标有“10Ω0.3 A”的定值电阻和一只标有“30Ω0.6 A”的滑动变阻器;在保证所有电路元件安全的前提下;若串联接入电路;则电路中允许通过的最大电流为________A;它们两端允许加的最大电压为________V..17．利用如图甲所示电路;在研究通过导体的电流跟电阻的关系时;要保持导体两端电压不变..实验中;不断改变R x的阻值;调节滑动变阻器使伏特表示数保持不变;得到了I与R的关系图象;如图乙所示..由图象可以得出的结论是______________________；此次实验中;伏特表的示数始终保持________V不变..三、实验探究题18题10分;19题10分;共20分18．在探究了电阻上的电流跟两端电压的关系后;同学们又提出了电流与电阻有什么关系这一问题..请你和他们一起解决下列问题：1如图所示;用笔画线代替导线;将实验电路连接完整..2在导线连接完成后;闭合开关前还应_______________________________..3闭合开关后;移动滑片时发现电流表没有示数;电压表有明显的示数..则发生故障的原因可能是______________________________________________________..4排除故障后;同学们继续进行实验..一位同学在读取完电流表示数后;直接拆下阻值为5 Ω的电阻改换成阻值为10 Ω的电阻..他认为这样操作简捷高效..那么;①电压表示数会怎样变化：___________________________________________________..②请你指出他在操作中的错误：_______________________________________________..5分析表中实验数据;请你总结出电流与电阻的关系：______________..19．如图甲是探究电流与电压、电阻关系的实验电路图..1由于电路中电流的大小受多种因素的影响;所以我们在探究某一因素变化对电流的影响时;必须保持其他因素不变;即采用了________法..2实验探究分两步进行：a.保持电阻不变;探究电流与电压的关系；b.保持电压不变;探究电流与电阻的关系..图乙是根据实验数据绘制的图象;其中正确表示电阻不变;电流随电压变化的图象是________图选填“A”或“B”..3在探究过程中;使用滑动变阻器R的目的是__________________________________..4综合图A、B图象可得到的结论是____________________..四、计算题每题8分;共16分20．如图所示电路;电压表V1的读数为8 V;闭合开关后V2的读数为5 V..若电阻R1的阻值为12 Ω;求R2的阻值..21．实际的电源都有一定的电阻;如干电池;我们需要用它的电压U和电阻r两个物理量来描述它..实际计算过程中;可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成;如图甲所示：在图乙中R1＝14 Ω;R2＝9 Ω..当只闭合S1时;电流表读数I1＝0.2 A；当只闭合S2时;电流表读数I2＝0.3 A;把电源按图甲中的等效方法处理..求电源的电压U和电阻r..参考答案1答案：A2答案：A 点拨：当开关同时闭合后;电铃被短路;所以不响..3答案：B 点拨：V1测总电压;V2测R2两端的电压;根据串联电路的分压规律;电压与电阻成正比;所以选B..4答案：C 点拨：由题图可得;通过R1与R2的总电流是0.8 A;通过R1的电流是0.3 A;所以通过R2的电流是0.5 A;因为在并联电路中;电流与电阻成反比;所以电阻之比为5∶3..5答案：C6答案：D 点拨：从题图中可以看出;甲的电阻是5 Ω;乙的电阻是10 Ω;所以D错..当乙两端的电压是1 V时;通过乙的电流是0.1 A；当两导体并联接在3 V的电源上时;通过甲的电流是0.6 A;通过乙的电流是0.3 A;所以总电流是0.9 A；在电阻一定的情况下;通过导体的电流与其两端的电压成正比;所以A、B、C均正确..7答案：B 点拨：当两个开关都闭合时;发生电源短路;所以电流表可能被烧坏..8答案：D 点拨：由题图可知;R1与R2串联;当滑片P向右移动时;整个电路电阻变大;所以电流表示数变小;电压表V1测R1两端的电压;所以会变小;则滑动变阻器两端的电压即V2的示数会变大..9答案：D 点拨：由题图可知;电压表V的示数要大于V1的示数;所以V的量程肯定要比V1大;即电压表V的示数是6 V;而V1的示数是2.4 V;所以电阻R两端的电压是3.6 V;则电路中的电流I＝U/R＝3.6 V/6 Ω＝0.6 A..10答案：C 点拨：当滑动变阻器连入电路的电阻变大时;电路电流变小;灯两端的电压也变小;但不会为零;所以选C..11答案：4012答案：20点拨：通过电阻R1的电流是0.3 A;所以电源电压U＝IR1＝0.3 A×10Ω＝3 V;通过电阻R2的电流为0.45 A－0.3 A＝0.15 A;所以R2＝U/I2＝3 V/0.15 A＝20 Ω..13答案：20 变小不变点拨：R1与R2并联;电流表A2测通过R1的电流;A1测总电流;所以A2示数是0.3 A;所以R1＝U/I＝6 V/0.3 A＝20 Ω;当滑片向右移动时;通过R2的电流减小;所以总电流减小;A2测通过R1的电流;其大小不变..14答案：1∶2点拨：S断开时;电流表测通过R1的电流;当S闭合时;电流表测两个支路的总电流;因两个支路电流相同;所以I1∶I2＝1∶2..15答案：20 6点拨：当滑片在最左端时;电路电压U＝I左R0;当滑片在最右端时;电路电压U＝I右R0＋R;所以I左R0＝I右R0＋R;解得R0＝20 Ω;U＝6 V..16答案：0.3 12点拨：因串联电路电流相同;所以最大电流为0.3 A;最大电压U＝IR＝0.3 A×40Ω＝12 V..17答案：电压一定时;通过导体的电流与导体的电阻成反比 2.5点拨：由图乙可知;电阻两端的电压保持2.5 V不变..18答案：1如图所示2滑动变阻器的滑片移到阻值最大一端3电阻处出现断路4变大在更换电阻之前没有断开开关5当电压不变时;电流与电阻成反比19答案：1控制变量2B 3改变电阻两端的电压和保护电路4导体中的电流;跟导体两端的电压成正比;跟导体的电阻成反比点拨：2电阻不变时;电流与电压成正比;所以是图B；4写结论时要全面;既有电流与电压的关系;又有电流与电阻的关系..20答案：解：U1＝U－U2＝8 V－5 V＝3 V通过R1的电流I1＝113V 12U R =Ω＝0.25 A;I2＝I1R2＝225V 0.25AUI=＝20 Ω故R2的阻值为20 Ω..21答案：解：由题意可得：U＝I1R1＋r＝I2R2＋r代入数据可得：0．2 A×14 Ω＋r＝0.3 A×9 Ω＋r解得：r＝1 Ω将r＝1 Ω代入U＝I2R2＋r可得U＝3 V..点拨：电源电阻为r;由题意可知;当S1闭合时;电阻R1与r串联;电源电压U＝I1R1＋r；当S2闭合时;电阻R2与r串联;电源电压U＝I2R2＋r;由于电源电压不变;所以I1R1＋r＝I2R2＋r;列方程可解得此题..。

九年级物理上册《欧姆定律》单元测试卷(附答案)

九年级物理上册《欧姆定律》单元测试卷(附答案)一、选择题(每题3分，共24分)1. 关于欧姆定律，下列说法中正确的是( )A．通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B．当电压一定时，导体的电阻跟通过导体的电流成反比C．当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D．当电阻一定时，通过导体的电流跟它两端的电压成正比2．如图所示，电源两端电压为3 V，R1＝5 Ω。

闭合开关S，电流表示数为0.1 A，下列说法正确的是( )A．通过R1的电流为0.6 AB．R2的电阻为25 ΩC．R2两端的电压为3 VD．R1两端的电压为2.5 V3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是( )A．电压表示数变小B．灯泡变亮C．电流表示数变小D．电压表的示数与电流表的示数的比值变小4．如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是( )A．物体质量越大，电子秤示数越大，电路中电流不变B．物体质量越大，电子秤示数越小，电路中电流不变C．物体质量越大，电子秤示数越大，电路中电流越大D．物体质量越大，电子秤示数越小，电路中电流越大5．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U－I图像。

由图可知，以下判断正确的是( )A．R1＜R2＜R3B．R1＞R2＞R3C．R1＝R2＝R3D．无法比较R1、R2、R3大小6．如图所示电源电压不变，当开关S1闭合、S2断开时，电流表的示数为0.4 A；当S1和S2都闭合时，电流表的示数为1.6 A，则电阻R1与R2的比值为( ) A．1∶2 B．2∶1 C．1∶3 D．3∶17．如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲∶U乙＝5∶1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为( )A．5∶4 B．3∶5 C．4∶5 D．4∶18．以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻R x阻值的电路是( )二、填空题(每空2分，共22分)9．有一个标有“2.5 V 0.3 A”字样的小灯泡，计算得到它的灯丝电阻是________Ω(结果保留一位小数)；但用欧姆表(测量电阻的仪表)测得的结果是2.5 Ω。

欧姆定律单元测试题(含答案)

欧姆定律单元测试题(含答案)一、欧姆定律选择题1．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中正确的是（）A. 由U＝IR可得：导体两端的电压与通过导体的电流成正比，与导体的电阻成反比B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0C. 由R＝U/I可得：导体两端的电压跟通过导体电流的比值等于这段导体的电阻D. 由R＝U/I可得：导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比【答案】 C【解析】【解答】解：A、电压是产生电流的原因，没有电压不会产生电流，因此根据欧姆定律的内容正确的说法为：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，A不符合题意；BD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；某段导体两端电压为0时，导体的电阻不为0，BD不符合题意；C、由欧姆定律的变形公式R＝可知，导体电阻大小等于导体两端的电压跟通过导体电流的比值，C符合题意。

故答案为：C。

【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

欧姆定律单元测试题(含答案)经典

欧姆定律单元测试题(含答案)经典一、欧姆定律选择题1．如图所示的电路.电源电压保持不变.R1=10Ω.闭合开关S，滑动变阻器滑片P在最右端时.电流表的示散为0.25A；把滑片P移到中点时.电流表的示教为0.4A。

则下列选项正确的是（）A. 滑片P在最右端时.通过R1、R2的电流之比为5：8B. 滑片P在最右端时，R1、R2两端电压之比为3：1C. 滑动变阻器的最大阻值为40ΩD. 电源电压为10V【答案】 D【解析】【解答】闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.25A×（10Ω+R2）①；当滑片P移到中点时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.4A×（10Ω+ R2）②；解得：R2=30Ω，U总=10V，故C错误，D正确；滑片P在最右端时，定值电阻R1和变阻器R2串联；因为串联电路各处电流都相等，所以通过R1、R2的电流之比为 1：1，故A错误；串联电路中，电压与电阻成正比，那么R1、R2两端电压之比：U1：U2=R1：R2=10Ω：30Ω=1：3，故B错误。

故选D。

【分析】（1）闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联；当滑片P移到中点时，定值电阻R1和变阻器R2串联；根据U总=I总R总列出方程组，然后计算得到变阻器的最大阻值和电源电压；（2）串联电路中各处电流都相等；（3）串联电路中，电压与电阻成正比。

2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．5．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．6．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到b点时,R1消耗的功率为P1;滑片P移到小中点时,R1消耗的功率为 =2:9,滑片P在b点和在中点时，R2消耗的功率之比为（）A. 1:2B. 2:5C. 2:9D. 4:9【答案】D【解析】【解答】设滑片P移到变阻器b点和中点时电路中的电流分别为I1、I2；已知P1:P′1＝2:9,由P＝I2R可得：，设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时,R2消耗的功率之比： × ，故答案为：D.【分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值.7．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A，. 电源电压，不合题意；B、当电流为0.6A时，电路的最大功率为，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍. 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值，所以，图中D点滑片位于中点，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .8．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。

《欧姆定律》单元检测(后附答案)

欧姆定律单元测试（含答案）一、填空题（每空1分，共30分）连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到保护作用，一般将它联在电路中，并且通常在使用前将滑片调到的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表．在不能预先估计被测电压的情况下，可以用法来判断被测电压是否超过量程．3．如图4，R1=15Ω、R2= 10Ω。

当R1增大到20Ω时，电压表示数将_______，若将R1除去，电压表示数将_________，电流表示数__________。

（填增大、不变、减小）4．甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V的电源两端（电源电压保持不变），则通过甲电阻的电流是＿＿＿A，乙电阻两端的电压是V.5．下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值．导线银铜铝钨铁锰铜合金镍铬合金电阻R/Ω0．016 0．017 0．027 0．052 0．096 0．44 1．1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你L 1L 2图6-54应选用；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用．6．两个定值电阻上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为．7．有两个电阻之比R 1：R 2=2：5，把它们串联在电路中，通过它们的电流强度之比I 1：I 2= ，加在它们的两端电压之比U 1：U 2= ；如果把它们并联在电路中，通过它们的电流之比I 1：I 2= ，加在它们两端的电压之比是U 1：U 2= ．8．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个 Ω的电阻．9．触电时有电流通过人体，通过人体电流的大小取决于和，经验证明：只有的电压才是安全的．二．选择题（每小题2分，共36分）1．关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（）A ．电流表可以，电压表不可以B ．两种电表都可以C ．电流表不可以，电压表可以D ．两种电表都不可以2．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是（）A ．15V ，0.5VB ．15V ，1VC ．3V ，0.1VD ．3V ，0.05V 3．如图6-54所示，将电压表先后并接在AB 处、BC 处、AC 处，当开关S 闭合后，电压表读数最大时，是接在（）A ．AC 处B ．AB 处C ．BC 处D ．三处一样大 4．一部录音机要求电源电压是9伏，若用干电池作电源，则需要将（）A ．6节干电池并联B ．6节干电池串联C ．3节干电池并联D ．3节干电池串联R b5．在如图6-55所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的p端从a端滑向b端时，电流表的变化范围是（）A．0.24A～0.2A B．0.2A～0.24AC．0.2A～1.2A D．1.2A～0.2A6．下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等7．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小8．发生电火灾后，产生应该做的是（）A．用水灭火 B.用灭火器灭火C．用砂子灭火 D.切断电源并拔打119火警电话9．如图6-56所示电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是：（）A．A1表读数不变、A2表读数变小、V表读数变小B．A1表读数变大、A2表读数变大、V表读数不变C．A1表读数变小、A2表读数变大、V表读数变大D．A1表读数不变、A2表读数变大、V表读数不变10．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总电压、总电流都不变11．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路12、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( ) A ．改变电路中的电流 B ．改变被测电阻两端的电压 C ．改变被测电阻的阻值 D ．保护电路13．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是：（）Ａ．灯泡亮、电压表有示数Ｂ．灯泡亮、电压表无示数Ｃ．灯泡不亮、电压表有示数Ｄ．灯泡不亮、电压表无示数14．两只电阻组成串联电路，R 1与R 2两端电压之比是4:1，若将这两只电阻并联，其电流之比：（）A ． 4:1B ．3:1C ．1:3D ．1:415．一段导体两端的电压为4V 时，导体中的电流为1A ，如果将两端的电压减少到2V 时，导体中的电流变为（） A ．0.25A B ．0.5A C ．2A D ．3A16、如图15－2所示，已知电阻R 1=3Ω、R 2=6Ω，电流表A 的示数是0.6A ，则电流表A 1的示数（）A ．0.6AB ．0.4AC ．0.2AD ．0.1A 17．如图15－12所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（） A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I = C ．AB BC U U >，AB BC I I = D ．AB BC U U =，AB BC I I <18．如图15－15所示的电路中，闭合S, 当开关 S 1从断开到闭合的过程中，下列说法中正确的是（）A ．S 1 闭合后电流表 A 1、A 2示数相等B ．S 1 闭合后电流表 A 1的示数比 A 2大C ．S 1 闭合后电流表 A 1、A 2示数大小无法判断D ．S 1 闭合后电流表 A 1的示数比A 2小B AC三、实验题1．在“用电压表和电流表测电阻的实验”中，⑴实验的原理是：（2）、这叫法测电阻。

《欧姆定律》单元测试题及答案

《欧姆定律》单元测试题一、选择题（1—7小题为单项选择题；8—10小题为多项选择题）1.物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。

在下列研究实例中运用了控制变量法的是（）A.研究电流的形成原因时将电流与水流相比较从分析水流的形成入手来分析电流的形成B.研究电流的大小时根据电流产生的效应大小来判断电流的大小C.研究多个电阻组成的电路时求出电路的总电阻用总电阻产生的效果来代替所有电阻产生的总效果D.研究电流与电压的大小关系时保持电阻大小不变改变电阻两端的电压值观察电流如何随电压变化而变化2.如图1所示的电路中电源电压保持不变闭合电键S后电流表示数增大的是（）3.如图2所示的电路中电源电压为3V当开关S1S2都闭合时则（）A.电压表被烧坏B.电流表将被烧坏C.灯L1亮灯L2不亮D.两只灯泡都将被烧坏4.学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图3所示。

闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（）A.电流表A的示数变小B.电压表V1的示数变大C.电压表V1的示数变小Ｄ.电压表V2的示数不变5.在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图4所示。

由图中信息可知（）A.A导体的电阻为10ΩB.B导体的电阻为10ΩC.A导体两端电压为3V时通过A导体的电流为0.3AD.B导体两端电压为3V时通过B导体的电流为0.6A6.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

由上述实验器材可以完成的研究课题是（）A.只有①B.只有②C.①和②D.①②和③7.如图5所示电路电源电压不变当开关闭合时滑动变阻器的滑片P向右移动时下列判断正确的是（）A.电压表示数变大B.电流表A1的示数变小C.灯泡变暗D.电流表A2的示数变小8.图6所示电路中电源电压恒定。
