SMART触摸屏程序下载方法

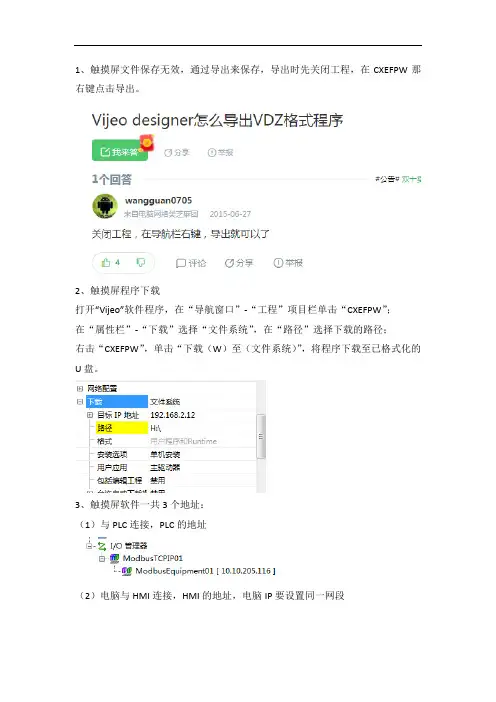

施耐德触摸屏文件导出触摸屏程序下载,施耐德触摸屏软甲Vijeo的网址IP设置
1、触摸屏文件保存无效，通过导出来保存，导出时先关闭工程，在CXEFPW那右键点击导出。
2、触摸屏程序下载
打开“Vijeo”软件程序，在“导航窗口”-“工程”项目栏单击“CXEFPW”；
在“属性栏”-“下载”选择“文件系统”，在“路径”选择下载的路径；
右击“CXEFPW”，单击“下载（W）至（文件系统）”，将程序下载至已格式化的U盘。
3、触摸屏软件一共3个地址：
（1）与PLC连接，PLC的地址
（2）电脑与HMI连接，HMI的地址，电脑IP要设置同一网段
触摸屏地址（3）下载后，修改触摸屏地址的地址
4、常见连接不上的问题：PLC程序在别人电脑能连，在本电脑不能连
原因为这里多了一个IPv4，删除即可。
下载触摸屏和PLC程序操作说明
到网站下载step 7 编程软件打开网页/download/点击软件下载目录〉工业自动化系统〉S7-200然后下载STEP7-Micro/W32 V3.2 Program Software 软件（19.2M大小）；安装后按照“下载触摸屏和PLC程序操作说明”操作即可。
（一）触摸屏程序下载1．到要打开的程序，双击程序图标打开程序；2．执行下拉菜单命令：选项——〉传输设定，按下图所示设置参数3．执行下拉菜单命令：应用——〉编译，对程序进行编译；4．把下载线连接好；5．调触摸屏后面的拨码开关，使6在OFF其它均在ON，上电后触摸屏显示如下画面6．如上图所示，按压左上角的Download AP/PGM 按钮，同时在电脑中执行下拉菜单命令：应用——〉下载固件及应用，程序便可下载到触摸屏中，若有通讯错误可在第2步中选择COM1 试一试；7．程序拷贝完成后，断开电源，把拨码开关置于正常工作位置（6和7在OFF,其它均在ON）即可。
（二）PLC程序下载1．把PLC置于STOP工作方式，连接好PPI电缆；2．接好PLC的工作电源，注意时220V交流电源；3．打开PLC的编程软件，执行下拉菜单命令：File——〉New 新建一个空白PLC程序文件;4．执行下拉菜单命令：File——〉Upload , 一路“OK”,即可把PLC中的程序读出来，然后执行下拉菜单命令：File——〉Save 作备份保存；5．执行下拉菜单命令：PLC——〉Clear, 一路“OK”，即可把PLC中的程序清除；6．执行下拉菜单命令：File——〉Open ,打开要下载的程序；7．执行下拉菜单命令：File——〉Download , 一路“OK”,即可把程序下载到PLC中；8．如下载时通讯错误，可换一个COM口试试：（1）执行菜单命令：View——〉component——>communications,出现如下窗口（2）双击图中右上角的图标，出现如下窗口（3）点击Properties按钮，出现如下窗口（4）选择Local Connection 选项，如下图所示可以选择另一个COM口完成后一路OK，重新下载程序即可9．把PLC置于Run工作方式即可;。
S7200SMARTPLC远程下载教程
S7200 SMART PLC通过网口远程上载和下载调试PLC程序教程先利用模块内置的网页配置好巨控GRM模块的IP和网口的作用（2个网口，用于接入外网或者接PLC），然后在远程任何电脑上安装好GVCOM3远程下载软件，即可对远程的S7200 SMART PLC上载程序、下载程序、监控程序，和监控梯形图的操作。
S7-200 SMART PLC远程下载软件配置本例中S7 200 SMART IP地址为192.168.0.11。
在下图所示对话框中选择模块网口通道使用的网卡适配器。
配置GRM巨控PLC专用无线通讯模块1.给GRM500接上DC 12~24V电源。
2.电脑通过网线（出厂标配）直接和GRM500的网口连接，或者电脑和GRM500都插入同一交换机（路由器）。
需要保证电脑的IP和GRM500的IP在同一个网段内。
如果不在一个网段内，请将电脑的IP设置成和GRM500一个网段。
出厂时，GRM500的网口1的IP为192.168.1.240 ，网口2的IP为动态分配。
我们可以通过IPCONFIG命令来查看自己电脑上全部网络连接的IP。
一台电脑上可能有多个网络连接，比如无线网卡，有线网卡，这样你用IPCONFIG可以看到多个IP，所以要区分清楚是哪个网络连接对应哪个IP。
如果忘记了模块网口的IP地址，可以给GRM500断电后，按住模块上的复位按钮，再重新启动。
启动后，数码管会显示“三三”，松开按钮，然后再按住按钮5秒，等数码管闪烁显示“三三”时松开按钮即可复位模块为出厂的IP。
电脑IP设置好以后，在电脑的浏览器输入模块的当前IP地址（比如你现在用网口1连接电脑，网口1的IP出厂为192.168.1.240），如下图，点击“提交修改”，“重启模块”即可修改模块2个网口的IP地址为新的地址，在网页上需要配置某个网口是用于上外网（连接云服务器）或者PLC！只有双网口类型模块才可以在网页中设置网口功能。
单网口的，请使用GRMDEV配置网口用途，在GRMDEV33工程选项里面配置即可。

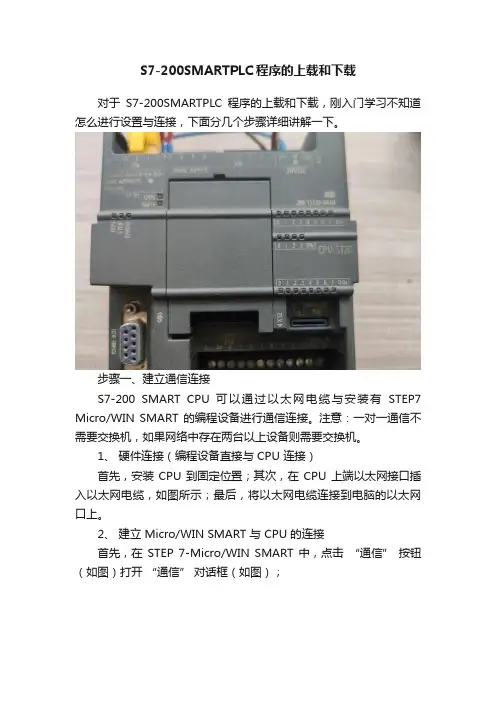

S7-200SMARTPLC程序的上载和下载
S7-200SMARTPLC程序的上载和下载对于S7-200SMARTPLC程序的上载和下载，刚入门学习不知道怎么进行设置与连接，下面分几个步骤详细讲解一下。
步骤一、建立通信连接S7-200 SMART CPU 可以通过以太网电缆与安装有STEP7 Micro/WIN SMART 的编程设备进行通信连接。
注意：一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。
1、硬件连接（编程设备直接与 CPU 连接）首先，安装CPU 到固定位置；其次，在CPU 上端以太网接口插入以太网电缆，如图所示；最后，将以太网电缆连接到电脑的以太网口上。
2、建立 Micro/WIN SMART 与 CPU 的连接首先，在STEP 7-Micro/WIN SMART 中，点击“通信” 按钮（如图）打开“通信” 对话框（如图）；然后，进行如下操作：a. 单击“网络接口卡” 下拉列表选择编程设备的“网络接口卡”。
b. 单击“查找CPU” 来刷新网络中存在的 CPU ；c. 在设备列表中跟据 CPU 的 IP 地址选择已连接的 CPU。
d. 选择需要进行下载的 CPU 的 IP 地址之后，单击“OK” 按钮，建立连接。
（同时只能选择一个CPU 与Micro/WIN SMART 进行通信）注意：如果网络中存在不只一台设备，用户可以在“通信” 对话框中左侧的设备列表中选中某台设备然后点击“Flash Lights” 按钮轮流点亮 CPU 本体上的 RUN ，STOP 和 ERROR 灯来辨识该CPU。
也可以通过“MAC地址” 来确定网络中的 CPU， MAC 地址在 CPU 本体上“LINK” 指示灯的上方。
步骤二：为编程设备分配 IP 地址具体操作步骤如下（基于Windows XP SP3 操作系统）：1、打开“本地连接状态” 对话框，如图 4所示；方法一：单击“开始” 按钮->单击“控制面板” ->双击打开“网络和共享中心” ->双击“本地连接”方法二：在任务栏右下角单击“网络” 图标，再点击“打开网络和共享中心”，再双击“本地连接”。
触摸屏程序无法下载解决方案
触摸屏程序无法下载解决方案故障类型一：点击下载没反应1.检查“账户控制设置”(HMI软件菜单栏：工具-账户控制设置)将游标移动至“从不通知”，点击“确定”之后关闭2.关闭防火墙3.退出360等相关杀毒软件4.重新启动电脑故障类型二：点击下载，弹出“系统找不到指定的文件”1.查看并设置“目标文件路径”1)项目保存-编译完成之后，在HMI编程软件菜单栏中：应用-目标文件路径，查看当前的目标文件路径(默认路径为C盘)2)点击应用-下载(F6),在弹出的下载窗口中，右击“下载”，鼠标左键单击“选择目标文件”在弹出如下图窗口之后，修改“文件名”保证与上述第一步的目标文件路径一致。
3)设置完成之后，重新点击下载。
2.更改默认的目标存储路径如果上述“1.查看并设置“目标文件路径””设置完成之后，仍重复提示“系统找不到指定的文件”：1)重新编译(F6)，编译完成之后如果在默认路径C盘中找不到与程序名相同且格式为.hw6的文件(如图为测试程序.hw6)，则更换计算机其他存储盘。
2)路径更改完成之后，重新下载即可。
故障类型三：编译完成之后，点击下载，在弹出的下载窗口“giupdate V5.6X”中一直显示“开始获取网卡信息”或“自动设置IP中”：1)HMI编程软件菜单栏中找到：工具-网络连接设置2)HMI驱动安装成功之后，计算机网络连接中会增加一个名为：Coolmay HMI的本地连接，右击-属性3)双击“Internet协议版本4(TCP/IP)，进入IP设置页面4)选择“使用下面的IP地址(S)”，固定IP地址可设置为222.222.222.*(最后一位可设置为2~221范围内任意数值)，子网掩码固定设置为255.255.255.0，点击“确定”。
5)上述步骤设置完成之后，点击下载，弹出的下载窗口“giupdate V5.6X”中，如果显示“HMI 连接OK，IP设置OK，等待下载命令!”，则可进行下载。
6)下载完成后提示“更新成功”，表示下载成功。
S7-200 SMART PLC程序下载方法模板
S7-200 SMART PLC程序下载步骤详解步骤一：打开项目程序1、找到项目文件，打开项目程序，如下图1、图2、图3、图4和图5所示。
图1：打开项目文件夹图2：打开项目程序文件夹双击打开项目文件夹双击打开项目程序文件夹图3：打开项目程序图4：密码输入界面输入程序密码后点击确定双击打开项目程序图5：项目程序界面步骤二：下载项目程序IP地址1、鼠标右键单击电脑屏幕右下角网络图标，如下图6所示。
弹出如下图7所示界面。
网络图标图62、单击如下图7所示<打开网络和共享中心>选项，弹出下图8所示界面。
图73、单击如下图8所示<本地连接>选项，弹出下图9所示界面。
<本地连接>选项图84、单击如下图9所示<属性>选项，弹出下图10所示界面。
<属性>选项图95、在图10中可以看到当前电脑所用的网卡，将网卡名称记录下来备用。
网卡名称，如”RealtekPCIe GBE FamilyController”图106、单击如下图11所示<下载>选项，弹出下图12所示“通信界面”。
<下载>选项图117、单击如下图12所示下拉选项按钮，弹出下图13所示界面。
下拉选项按钮图12、通信界面8、在下图13中选择刚才第5个小步中所记录下来的网卡名称。
网卡选择，如”TCP/IP->RealtekPCIe GBE Family Controller”图139、单击如下图14所示<查找CPU>按钮，等待一会儿后显示出当前与电脑连接的PLC的IP地址和子网掩码，记录下来,如下图14所示。
找到PLC的IP地址和子网掩码，如192.168.2.1和255.255.255.0<查找CPU>按钮图1410、在如图15界面中双击<Internet 协议版本4（TCP/IPv4）>选项，弹出图16 IP 地址设置界面。
图1511、在如图16界面中按照步骤二第9小步中记录的IP地址和子网掩码设置电脑的IP地址和子网掩码，设置完成后确定退出。
Smart Line 1000(10寸)中的画面和程序如何下载备份到本地电脑
Smart Line 1000（10寸）中的画面和程序如何下载备份到本地电脑
现场有一台已经投运的西门子SmartLine1000（10寸）的触摸屏，原程序由于种种原因找不到了，请问：
1、如何才能将其中的画面和程序下载下来保存在本地电脑上，本地电脑是否要先安装WinccFlexible？
2、用什么连接线？我手头有一根西门子PPI-RS485(USB/PPIMulti-MasterCable,1p6ES7901-3DB30-0X A0)，能用于连接电脑和SmartLine1000（10寸）的触摸屏吗？
最佳答案
1）可以做备份处理。
有2中选择，一个是安装你说的那个，还可以安装PROSAVE软件这个软件比较小。
2）可以。
下载中心选择A0262/A0263文档参考，里面就是讲如何上传备份和下载的。
【干货】通过U盘SD卡上传、下载威纶通触摸屏程序步骤
【干货】通过U盘SD卡上传、下载威纶通触摸屏程序步骤U盘_SD卡上传程序前期准备：U盘文件系统FAT32，大小要求32G以内，USB2.0接口。
在U盘根目录下，新建一个非中文名的文件夹，如USB project。
上传程序步骤：1.U盘连接至触摸屏，屏幕识别到后弹出下图所示窗口，选择【Upload】。
（建议此时触摸屏断开通讯）2.输入上传程序的密码，默认111111，选择上传程序，点OK。
3.密码输入正确后弹出下图所示窗口，点usbdisk→usbdisk_a_1→选中USB project 文件夹，点OK。
4.程序上传需要一个过程，等触摸屏恢复到原来的画面就可以将U盘拔下，连接至电脑，将程序拷贝至电脑盘。
找到001文件夹下的mt8000文件，mt8000文件加上.exob 的后缀，再通过EBPro软件反编译生成EMTP文件即可打开。
U盘_SD卡下载程序前期准备：U盘文件系统FAT32，大小要求32G以内，USB2.0接口。
在U盘根目录下，新建一个非中文名的文件夹，如USB project。
方法1步骤1.打开EBProV600软件→打开要下载的程序→编译程序→单击【工程文件】菜单→单击【建立U盘与SD卡所需的下载资料】。
如图：步骤2.单击【建立U盘与SD卡所需的下载资料】后，弹出对话框，选择保存下载资料的目录（选择U盘根目录下的USB project文件夹），点【建立】。
如图：步骤3.建立成功后，U盘从电脑端拔下，连接至触摸屏，屏幕识别到后弹出下图所示窗口，选择【Download】。
（建议此时触摸屏断开通讯）步骤4.输入下载程序的密码，默认是111111，之后点OK。
如图：步骤 5.密码输入正确后弹出下图所示窗口，点usbdisk→usbdisk_a_1→选中USB project文件夹，点OK。
（注意：选择到USB project这一层就可以了）程序开始下载------Download project Files...方法2步骤1.双击EBPro软件快捷图标【Utility Manager】，单击【传输】→单击【建立U 盘与SD卡所需的下载资料】。
西门子触摸屏下载步骤
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
SoMachinePLC程序下载步骤
施耐德PLC程序下载步骤一、以太网方式1.设置电脑的网口参数：桌面上的‘网络’图标上点鼠标右键，选择‘属性’点击鼠标左键进入，在出现的下面的窗口点击‘更改适配器设置’在与PLC连接的网口点鼠标右键，选择‘属性’点击，出现以下画面：选择上图中蓝色选中项目，双击鼠标左键，出现以下画面，按照画面中的参数设置网络参数：然后在所有出现的窗口中点确认，退出设置。
2.用网线将编程的电脑与PLC连接，确认网线连接可靠，电脑上右下角的网络图标不带红色的叉（黄色的感叹号属正常）。
3.在已安装施耐德PLC的软件的前提前，双击以下程序文件（文件类型为*.project）：等待PLC软件自动打开PLC程序。
4.在出现以下窗口之前所出现的窗口都可点‘确定’，出现以下窗口后双击窗口中的红色框里面的按钮，打开程序文件程序打开后出现以下窗口：如果‘在线’-‘仿真’按钮前打勾了，须要先点击‘仿真’菜单去掉前面的勾；5.点击‘在线’-‘多重下载’菜单，出现以下窗口：选择‘通常执行全下载（A）’，点‘确定’按钮，会出现以下窗口：选择‘是（Y）’后程序开始下载，如果网络没有建立好连接，会出现以下窗口：选择‘是（Y）’，出现以下窗口：点击‘关闭’后检查网络连线和参数设置后再尝试。
6.如果PLC与PC之间联结正常，会以粗体字显示在以下列表中（如下图中的最后一列）：双击粗体字显示的那一行到选中状态，如下图：然后回到第5步重新尝试。
7.在下载过程中如出现以下窗口，须要同时按电脑的Alt 键和F键，才能进入程序下载。
8.当出现以下画面时，说明通讯正常，程序已经创建：此时，可点‘关闭’按钮后，从第4步开始再下载一次。
9.当出现以下窗口时程序下载成功，可点‘关闭’按钮。
然后先关闭软件，再拔出与PLC连接的网线，恢复到现场下载之前的状态。
二、USB方式1. USB的接口位于PLC控制器的右下侧，见下图红色框的位置。
2. 打开USB接口的保护盖，连接上USB编程电缆。
台达PLC和触摸屏程序下载说明
一、PLC下载操作篇
第一步安装下载驱动
将下载线的光盘插入笔记本的光驱，然后将线的USB插到笔记本的USB口。
打开电脑的设备管理器，如图所示
点击浏览计算机以查找驱动软件，点击安装驱动的光盘。
按照提示安装即可。
安装完成成功后，再打开设备管理器。
可看到驱动的COM口。
如图所示。
安装好驱动后，连接将下载线连接至PLC上电。
打开PLC编程软件，设置好下载的通信口，如图所示；
按照上图所示即可，点击确定。
然后下载PLC程序，如图所示；
点击确定。
中间出现的提示都点击确定。
下载过程中，如图所示：
这样PLC的程序就下载至PLC中了。
二、触摸屏下载操作篇
触摸屏在上电状态，将触摸屏的usb下载线插入触摸屏的USB下载口。
电脑会自动安装驱动。
打开要下载的触摸屏程序，点击触摸屏的下载按钮，如图所示：
就等着触摸屏下载成功会有相应的提示信息。
提示在软件的下面的输出窗口里显示。
结束！。
三菱MELSOFT系列PLC及触摸屏程序下载方法
三菱MELSOFT系列PLC及触摸屏程序下
载方法
1.PLC连接：
➢准备三菱PLC专用数据线；
➢打开排水控制系统程序，用数据线连接电脑和PLC(厂家说在连接数据线时最好单端断电，所以要把PLC的电源断开，现场实际操作中是先插PLC端，后接电脑端，没有断电)；
图1
➢打开软件后如图1所示，点击连接目标，出现图2所示界面；
图2
➢点击右上角“Serial USB”，弹出“计算机侧I/F串行详细设置”窗口，通讯方式选择RS232C，并选择使用的COM端口，传输速度默认为19.2Kbps，点击确定，PLC连接成功。
➢点击图1中的Connection1，选择窗口菜单在线—在线数据操作，如图3所示。
图3
➢下载程序，通过点击“参数+程序”或者选择“对象”栏下载选中的内容，点击写入(图3中按钮被挡住了)，弹出PLC写入对话框，等待程序下载完成。
➢程序下载完成，断开数据线。
2.触摸屏程序连接方法
➢准备专用数据线（包括一根RS232转USB通讯线）；
➢打开触摸屏程序，连接通讯线，如图4所示；
图4
➢如图5，在窗口菜单栏中选择通讯—通讯设置，出现图6所示
图5
➢连接方法选择USB，点击通讯测试，成功后点击确定。
图6
➢继续点击图5中通讯—写入到GOT，出现窗口如图7所示；
图7
➢选择写入模式：与GOT的校验差异则只写入程序中与触摸屏不同的部分，节省传输时间；点击GOT写入，等待程序传输完成；
➢传输完成后触摸屏会重启，程序更新成功。
图文详解用U盘下载威纶通触摸屏程序
图文详解用U盘下载威纶通触摸屏程序一般在下载触摸屏程序时，需要将电脑和触摸屏之间用下载线连接起来，如果没有下载线或者现场不方便使用电脑的时候，就可以用到U盘来下载触摸屏程序了！下面就一步步详细介绍如何使用U盘来下载威纶通触摸屏的程序（以MT6070I为例）一、创建文件夹在U盘上建立一个文件夹AUTO（文件夹可以随意命名），如图一所示图一建立的文件夹二、建立U盘程序打开触摸屏程序，点击菜单栏中的“工具”菜单下的“建立使用在U盘与CF/SD卡所需的下载资料”菜单，如图二所示，图二工具菜单在弹出的对话框中（图三），点击“选择保存下载资料的目录”后面的“浏览”按钮，图四对话框在弹出的对话框中（图四）选择之前在U盘上建立的目录AUTO，点击“确定”。
如果需要在触摸屏开机时显示自定义的画面，如公司的LOGO等，在图三中的“使用者自定义开机画面”前的“□”中打“√”，然后点击后面的“浏览”按钮，图五对话框在弹出的对话框中（图五）选择所需的图片（注意：图片必须为BMP格式，图片的分辨率最好与触摸屏的分辨率一致），然后点击“打开”，返回图三所示的对话框中。
此时点击对话框中的“建立”按钮，等待程序在U盘中建立数据。
当出现图六所示的对话框时，表示建立成功，将U盘弹出备用。
图六创建成功三、用U盘下载程序将触摸屏通电开机，将建立好程序数据的U盘插入触摸屏的USB 接口上，如图七、八所示图七U盘接口图八插好的U盘在触摸屏中会弹出图九所示的对话框，在对话框中点击“Download”按钮。
图九对话框图十对话框在弹出图十的对话框中的“Password”后的输入框中输入“111111”（此触摸屏的默认密码为11111），然后点击“OK”按钮。
（说明：图十中的“Download history files”选项可以不选）在弹出的如图十一所示的对话框中选择“AUTO”文件夹。
注意：只能选择该文件夹，不可选择该文件夹之内的任何文件夹！图十一对话框选择好文件夹之后，点击“OK”按钮即可。
西门子触摸屏下载步骤(新)
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
SMART 触摸屏程序下载方法
1、触摸屏上电后有三个选项，如下图所示，点击“控制面板”
2、操作面板下有6个选项，如下图所示，点击“传输设置”
2.1.通讯设置：更改网络组态。
2.2.操作设置：更改监视器设置；显示关于HMI设备的信息；校准触摸屏；显示HMI许可信息。
2.3.屏保设置：设置屏幕保护程序。
2.4.密码设置：更改密码设置。
2.5.传输设置：启用数据通道。
2.6.声音设置：设置声音反馈信号。
3、传输设置界面：勾选“Enable Channel”（启用以太网传输）和“Remote Channel”（激活自动传输，当激活时可通过PC将触摸屏设备设置为传输模式），然后点击“Advance”。
4、设置触摸屏IP地址如下图：IP地址为192.168.1.10
5、选择传输速率，全双工或半双工。
6、选择触摸屏名称
7、设置电脑IP192.168.1.146与触摸屏为同一网段。
8、连接网线，ping触摸屏，测试下网络设置。
9、打开Wincc Flexible，传输程序-----选择“以太网”模式，输入触摸屏IP地址“192.168.1.10”然后点击传输。
