关于零件属性及材料明细表的定制
solidworks工程图之定制明细表
Soliworks工程图之定制明细表根据制图要求定制的明细表模板。

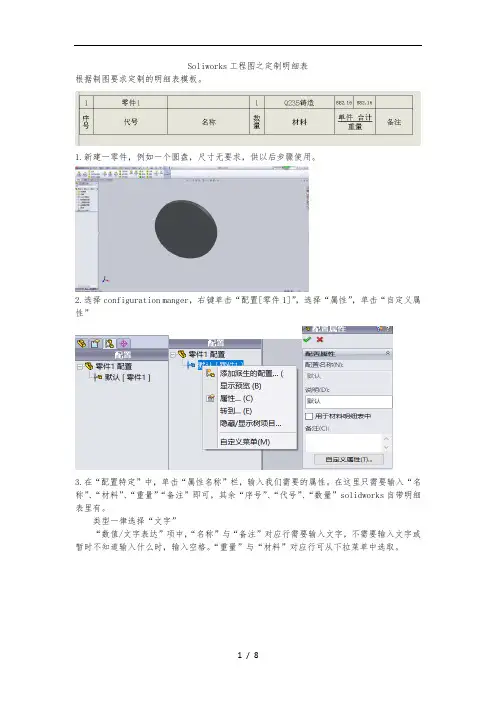

1.新建一零件,例如一个圆盘,尺寸无要求,供以后步骤使用。
2.选择configuration manger,右键单击“配置[零件1]”,选择“属性”,单击“自定义属性”3.在“配置特定”中,单击“属性名称”栏,输入我们需要的属性。
在这里只需要输入“名称”、“材料”、“重量”“备注”即可,其余“序号”、“代号”、“数量”solidworks自带明细表里有。
类型一律选择“文字”“数值/文字表达”项中,“名称”与“备注”对应行需要输入文字,不需要输入文字或暂时不知道输入什么时,输入空格。
“重量”与“材料”对应行可从下拉菜单中选取。
4.新建装配体,插入圆盘零件并保存;新建工程图,插入装配体(随便选个视图即可,与一下步骤无关)。
5.选择工具栏“注解”中的“表格”,选择“材料明细表”。
Solidworks自带明细表如下:注:保存路径:D:\软件\solidworks\SolidWorks\lang\chinese-simplified,文件名为bom-standard。
6.鼠标左键单击任意一单元格,出现属性栏,单击红圈中图标,明细表属性栏移至最下一行。
7.鼠标双击“项目号”单元格进入文字编辑状态,改为“序号”;同样步骤更改“零件号”为“代号”,更改“说明”为“名称”。
8.更改列宽合行高。
在需要改动的单元格右键单击,选择“格式化”,选择“列宽”,更改列宽数值,此处更改为8mm。
同样方法,更改“代号”栏列宽为40mm,“名称”栏列宽更改为44mm,“数量”栏列宽更改为8mm。
更改行高与更改列宽步骤一样,此处不再表达。
若担心以后列宽行高变动,可选择“锁定列宽”合“锁定行高”。
9.增加列。
右键在“数量”所在列处单击,选择“插入”选择“右列”。
在弹出的对话框中选择“材料”。
同样步骤插入“重量”与“备注”列。
注:若未进行1.3步,则自定义属性中不会出现“材料”、“重量”、“备注”等。
工程图和材料明细表的制定(共5则)

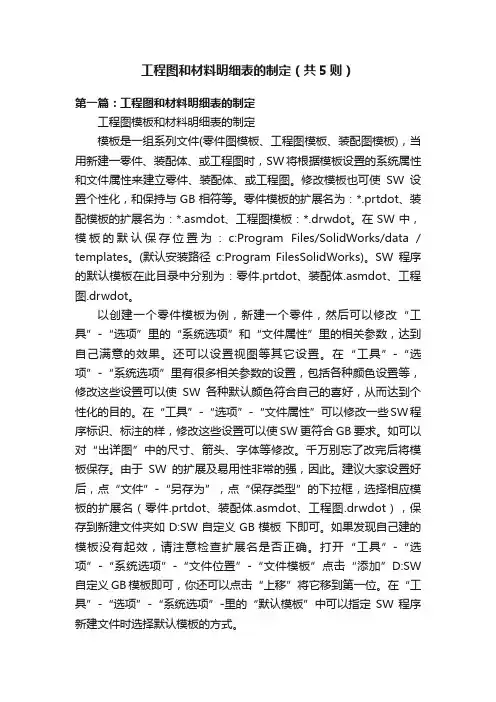

工程图和材料明细表的制定(共5则)第一篇:工程图和材料明细表的制定工程图模板和材料明细表的制定模板是一组系列文件(零件图模板、工程图模板、装配图模板),当用新建一零件、装配体、或工程图时,SW将根据模板设置的系统属性和文件属性来建立零件、装配体、或工程图。
修改模板也可使SW设置个性化,和保持与GB相符等。
零件模板的扩展名为:*.prtdot、装配模板的扩展名为:*.asmdot、工程图模板:*.drwdot。
在SW中,模板的默认保存位置为:c:Program Files/SolidWorks/data / templates。
(默认安装路径c:Program FilesSolidWorks)。
SW程序的默认模板在此目录中分别为:零件.prtdot、装配体.asmdot、工程图.drwdot。
以创建一个零件模板为例,新建一个零件,然后可以修改“工具”-“选项”里的“系统选项”和“文件属性”里的相关参数,达到自己满意的效果。
还可以设置视图等其它设置。
在“工具”-“选项”-“系统选项”里有很多相关参数的设置,包括各种颜色设置等,修改这些设置可以使SW各种默认颜色符合自己的喜好,从而达到个性化的目的。
在“工具”-“选项”-“文件属性”可以修改一些SW程序标识、标注的样,修改这些设置可以使SW更符合GB要求。
如可以对“出详图”中的尺寸、箭头、字体等修改。
千万别忘了改完后将模板保存。
由于SW的扩展及易用性非常的强,因此。
建议大家设置好后,点“文件”-“另存为”,点“保存类型”的下拉框,选择相应模板的扩展名(零件.prtdot、装配体.asmdot、工程图.drwdot),保存到新建文件夹如D:SW自定义GB模板下即可。
如果发现自己建的模板没有起效,请注意检查扩展名是否正确。
打开“工具”-“选项”-“系统选项”-“文件位置”-“文件模板”点击“添加”D:SW 自定义GB模板即可,你还可以点击“上移”将它移到第一位。
SW2021材料明细表模板的制作方法
SW2021材料明细表模板的制作方法
材料明细表中显示的信息是来自参考模型的信息,只有在文件属性中定义过的信息才能被选择在二维工程图的材料明细表中出现,对于显示自定义属性信息的列,系统将保留链接到属性的信息,以便在模型信息发生更改时表格可自动更新。
打开一部件或装配体的二维工程图,选择注解/表格/材料明细表。
选择任一包括所有零部件的视图。
然后会出现下图的表格。
接下来设置每列所链接到的属性,其中“序号”和“数量”已对应到序号和数量的链接不需设置,其余“图号/国标号”等需设置,方法是将鼠标置于材料明细表的A、B、C…字母处,单击B列,出现下图所示的一个对话框,如图所示。
单击红框处的“列属性”按钮,出现一个对话框,在“列类型”下拉列表中选择“自定义属性”,在“属性名称”下拉列表中选择“图号/国标号”(若在“属
性名称”下拉列表中没有“图号/国标号”选项,说明创建的模型文件属性中没有定义“图号/国标号”的属性,在模型文件属性中增设“图号/国标号”属性后,再回到材料明细表中就有“图号/国标号”的选项可选了。
同理定义其他的列属性。
其他同理:零件名称、规格/型号、材料、品牌、备件、备注采购属性都来自自定义;数量、序号项需使用原始模板默认的。
再接下来更改表头的行高和列宽。
更改方法是将鼠标置于材料明细表左上角的十字叉处右击,出现包含了插入、格式化、另存为等菜单的菜单栏,选择需要更改的项目命令进行更改。
对于表头中文字的更改双击进入表格进行字体设置然后直接输入就好。
材料明细表的格式和显示属性修改完成后,单击左上角的十字叉右击,在出现的菜单栏中选择另存为,保存标准化后的材料明细表方便下次的调用。
Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程
Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程◆零件模板的设置◆目的:零部件模板的设置,除了表明设计信息之外,更重要的用途是与工程图产生关联,有利于工程图的标题栏快速绘制,并杜绝人为输入信息的偏差。
设置步骤:第一,新建一个零件。
调出“摘要信息”(文件——属性),单击“自定义”,如下图:将之前“自定义”中的内容全部删除,然后单击“键入新属性”,添加有用的信息(主要是工程图标题栏的内容,比如:名称、图号、材料等),可以选择每个属性的类型(文字、日期、数字等)。
目前先输入“属性名称”和“类型”即可,后面两栏等具体设计零件时再填写。
(建议设计一个简单的零件,作为直观表现)第二,调出“选项”。
(工具——选项)主要设置“文档属性”,比如单位、字体、表现形式等。
第三、保存零件模板。
(文件——另存为)选择文件保存类型为Part templates (*.prtdot)。
保存路径一般位于:C:\ProgramData\Solidworks\Solidworks 2018\Templates(注:查看模板路径的方法:工具——选项——系统选项——文件位置)可以看到,文件夹中已经有一个自带的名称,可以自己起一个新文件名(我的文件名为My_Part)。
至此,零件模板设置完成。
◆装配体模板的设置◆装配体模板的设置与零件模板类似。
设置步骤:第一,新建一个装配体。
同样,调出“摘要信息”(文件——属性),单击“自定义”。
同样,将之前“自定义”中的内容全部删除,然后单击“键入新属性”,添加有用的信息(主要是装配体工程图标题栏的内容,比如:名称、图号、材料等),每个属性后又类型(文字、日期、数字等)可以选择。
先输入“属性名称”和“类型”即可,后面两栏等具体设计零件时再填写。
建议此标题栏与零件标题栏相同,目的是方便装配体工程图的设置工作量(当然,也可以不同)。
第二,调出“选项”。
关于零件属性及材料明细表的定制

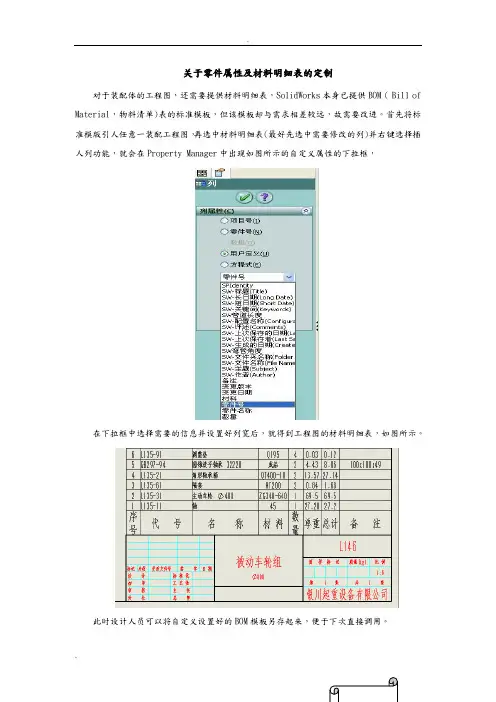

关于零件属性及材料明细表的定制对于装配体的工程图,还需要提供材料明细表,SolidWorks本身已提供BOM ( Bill of Material,物料清单)表的标准模板,但该模板却与需求相差较远,故需要改进。
首先将标准模版引人任意一装配工程图,再选中材料明细表(最好先选中需要修改的列)并右键选择插人列功能,就会在Property Manager中出现如图所示的自定义属性的下拉框,在下拉框中选择需要的信息并设置好列宽后,就得到工程图的材料明细表,如图所示。
此时设计人员可以将自定义设置好的BOM模板另存起来,便于下次直接调用。
1、自定义文件属性首先,需要明白这样一个概念:工程图中的“属性变量”。
什么叫“属性变量”?当在工程图中插入文字和注释的时候,有一个图标是“到属性”,就是下图中红圈部分或者在注释上点击右键,属性里也可以看到:我们选择这个“到属性”,就会出现下面这个对话框:(注意,一般来讲,我们在工程图中所使用的属性都应该来自图中的模型,既.sldprt或.sldasm中定义的容,所以应该选择“图纸属性中所指定视图中模型”这一项。
只有少数某些属性需要用“当前文件”中的定义,如此工程图“最后保存的时间”)点开它,选择“材料”:这样就插入了一个“属性变量”的文本,如下图:而这个变量是跟随工程图中所引入的模型的属性变化的。
现在我们来建立一个3D模型,选定他的材料为45:然后将这个模型插入到工程图中:看吧,那个“属性变量”的文本就变成了“45”。
2、“属性变量”的应用要实现工程图中的自动明细表,其根本就是“属性变量”的应用。
“属性变量”就是SolidWorks中3D模型与工程图之间的一个“纽带”,使得工程图中不仅是各视图与原模型关联,各种文字及表格也是与原模型相关联的。
而这也是目前的3D 软件的终极目标:所有的设计信息及技术表达全部包含在一个3D图中,而2D的工程图仅仅是辅助,甚至可以不要,仅在需要纸质图纸交流的时候方便、自动的生成。
模具图上零件明细表及物料定单的标准化

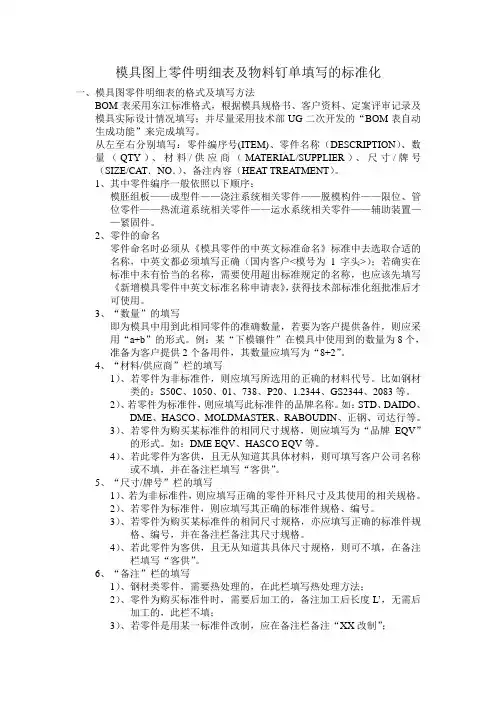

模具图上零件明细表及物料钉单填写的标准化一、模具图零件明细表的格式及填写方法BOM表采用东江标准格式,根据模具规格书、客户资料、定案评审记录及模具实际设计情况填写;并尽量采用技术部UG二次开发的“BOM表自动生成功能”来完成填写。
从左至右分别填写:零件编序号(ITEM)、零件名称(DESCRIPTION)、数量(QTY)、材料/供应商(MATERIAL/SUPPLIER)、尺寸/牌号(SIZE/CAT.NO.)、备注内容(HEAT TREATMENT)。
1、其中零件编序一般依照以下顺序:模胚组板——成型件——浇注系统相关零件——脱模构件——限位、管位零件——热流道系统相关零件——运水系统相关零件——辅助装置——紧固件。
2、零件的命名零件命名时必须从《模具零件的中英文标准命名》标准中去选取合适的名称,中英文都必须填写正确(国内客户<模号为1字头>);若确实在标准中未有恰当的名称,需要使用超出标准规定的名称,也应该先填写《新增模具零件中英文标准名称申请表》,获得技术部标准化组批准后才可使用。
3、“数量”的填写即为模具中用到此相同零件的准确数量,若要为客户提供备件,则应采用“a+b”的形式。
例:某“下模镶件”在模具中使用到的数量为8个,准备为客户提供2个备用件,其数量应填写为“8+2”。
4、“材料/供应商”栏的填写1)、若零件为非标准件,则应填写所选用的正确的材料代号。
比如钢材类的:S50C、1050、01、738、P20、1.2344、GS2344、2083等。
2)、若零件为标准件,则应填写此标准件的品牌名称。
如:STD、DAIDO、DME、HASCO、MOLDMASTER、RABOUDIN、正钢、司达行等。
3)、若零件为购买某标准件的相同尺寸规格,则应填写为“品牌EQV”的形式。
如:DME EQV、HASCO EQV等。
4)、若此零件为客供,且无从知道其具体材料,则可填写客户公司名称或不填,并在备注栏填写“客供”。
关于零件属性及材料明细表的定制
关于零件属性及材料明细表的定制对于装配体的工程图,还需要提供材料明细表,SolidWorks本身已提供BOM( Bill of Material ,物料清单)表的标准模板,但该模板却与需求相差较远,故需要改进。
首先将标准模版引人任意一装配工程图,再选中材料明细表(最好先选中需要修改的列)并右键选择插人列功能,就会在Property Man ager中出现如图所示的自定义属性的下拉框,理展__________________ —一武」C 项-iw^KS(nrip)SW-fe 曰腳(Long Date) SW ® bl^(Short Date) n x押囚".-.i. - ■.)^(.ConhiguriSW t*fjkij«ommcnits£吕w-_t注焊存若(山才于=iW-^ 件戏名Sh(rnlr in r 吕W-立件名祐(File hJmnr^SW-_LJ53(iub)Sct>□W喪更曰閒在下拉框中选择需要的信息并设置好列宽后,就得到工程图的材料明细表,如图所示。
此时设计人员可以将自定义设置好的BOM模板另存起来,便于下次直接调用。
1、自定义文件属性首先,需要明白这样一个概念:工程图中的程图中插入文字和注释的时候,有一个图标是链接到属性”,就是下图中红圈部分或者在注释上点击右键,属性里也可以看到:我们选择这个“链接到属性”,就会出现下面这个对话框:(注意,一般来讲,我们在工程图中所使用的属性都应该来自图中的模型,既.sldprt 或.sldasm中定义的内容,所以应该选择“图纸属性中所指定视图中模型”这一项。
只有少数某些属性需要用“当前文件”中的定义,如此工程图“最后保存的时间”)点开它,选择“材料”:属性变量”。
什么叫属性变量”?当在工链接到属性使用来自此项的自定义•榻性O当前文件崔辭所邮加于的视團的镇型@團紙属性中所指定观窗中模型注解所酣加于的窶剖件v [文件犀性(巧而这个变量是跟随工程图中所引入的模型的属性变化的。
Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程
Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程◆零件模板的设置◆目的:零部件模板的设置,除了表明设计信息之外,更重要的用途是与工程图产生关联,有利于工程图的标题栏快速绘制,并杜绝人为输入信息的偏差。
设置步骤:第一,新建一个零件。
调出“摘要信息”(文件——属性),单击“自定义”,如下图:将之前“自定义”中的内容全部删除,然后单击“键入新属性”,添加有用的信息(主要是工程图标题栏的内容,比如:名称、图号、材料等),可以选择每个属性的类型(文字、日期、数字等)。
目前先输入“属性名称”和“类型”即可,后面两栏等具体设计零件时再填写。
(建议设计一个简单的零件,作为直观表现)第二,调出“选项”。
(工具——选项)主要设置“文档属性”,比如单位、字体、表现形式等。
第三、保存零件模板。
(文件——另存为)选择文件保存类型为Part templates (*.prtdot)。
保存路径一般位于:C:\ProgramData\Solidworks\Solidworks 2018\Templates(注:查看模板路径的方法:工具——选项——系统选项——文件位置)可以看到,文件夹中已经有一个自带的名称,可以自己起一个新文件名(我的文件名为My_Part)。
至此,零件模板设置完成。
◆装配体模板的设置◆装配体模板的设置与零件模板类似。
设置步骤:第一,新建一个装配体。
同样,调出“摘要信息”(文件——属性),单击“自定义”。
同样,将之前“自定义”中的内容全部删除,然后单击“键入新属性”,添加有用的信息(主要是装配体工程图标题栏的内容,比如:名称、图号、材料等),每个属性后又类型(文字、日期、数字等)可以选择。
先输入“属性名称”和“类型”即可,后面两栏等具体设计零件时再填写。
建议此标题栏与零件标题栏相同,目的是方便装配体工程图的设置工作量(当然,也可以不同)。
第二,调出“选项”。
关于如何建立装配体的工程图明细表中材料与零件材料的链接关系
关于如何建立装配体的工程图
明细表中材料与零件材料的链接关系
(该属于sw李老师交与我的一个任务,大家务必掌握)具体步骤如下,以牛头刨床为例(附图):
The first step---创建零件的配置属性
1、打开机架,给零件添加材质属性,例如设为黄铜
2、添加零件配置属性
文件—属性—配置属性(其中数值/文字表达栏选择材质)
3、其他零件也做相应的处理。
The second step---在工程图中添加明细表1、新建工程图,打开牛头刨床装配体。
2、注解—表格—材料明细表
3、在明细表中插入列,选择该列,点击列属性
4、选择用户定义,点击下拉黑三角,选取material,标题填材质。
然后,再看明细栏,是不是零件的材质自动链接过来了。
The third step---最后的效果图
假设把所有的零件都按step1处理后,再按GB适当的修改明细表表格的大小。
当然,举一反三,我们可以把零件的日期、作者等相关配置属性按相同的方法链接到工程图中。
That is all.。
零部件特性明细表
Ⓐ— 安全特性(与安全有关):合理预期的变差会显著影响产品的安全特性(如:易燃性、乘
员保护、转向控制、制动等)等等。
日期:
审核:
日期:
产品件号 序号 特性符号
零部件特性明细表
产品名称 设计要求
特殊特性 符号说明
编制:
ⓩ— 重要特性(与安全法规无关):合理预期的变差可能显著影响顾客对产品的满意程度
(非安全性/符合性),例如:配合、功能、安装或外观,或者加工或制造此产品的能力。
Ⓖ— 关键特性(与法规有关):合理预期的变差会显著影响政府法规的符合性(如:排放、噪
solidworks材料明细表模板制作
solidworks材料明细表模板制作SolidWorks材料明细表模板制作。
在SolidWorks中,材料明细表是一个非常重要的文档,它记录了零部件或装配体中所使用的各种材料的详细信息,包括材料名称、密度、弹性模量、泊松比等。
因此,制作一个规范、清晰的材料明细表模板对于工程设计和制造过程至关重要。
本文将详细介绍如何在SolidWorks中制作材料明细表模板,以便于工程师和设计人员在工作中更高效地使用。
首先,打开SolidWorks软件并新建一个零部件文件。
在零部件文件中,选择“材料”命令,然后在材料对话框中选择需要使用的材料。
在选择完材料后,点击“应用”按钮,将材料应用到零部件中。
接下来,选择“评估”命令,在评估工具栏中选择“质量属性”。
在质量属性对话框中,可以看到所选择的材料的密度、弹性模量、泊松比等信息。
这些信息将会在材料明细表中使用到。
现在,我们需要创建一个材料明细表。
在SolidWorks中,可以通过“设计库特性”来创建一个自定义的材料明细表。
首先,选择“设计库特性”命令,在设计库特性对话框中选择“表格”选项。
然后,可以按照需要自定义表格的格式和内容,包括材料名称、密度、弹性模量、泊松比等信息。
在创建完自定义的材料明细表后,可以将其保存为模板,以便在将来的工作中重复使用。
在保存为模板时,可以选择合适的文件夹和命名,以便于在需要时快速找到并应用。
除了创建自定义的材料明细表模板外,SolidWorks还提供了一些预定义的材料明细表模板,可以根据需要选择并应用。
这些预定义的模板包含了常见的材料信息,可以帮助用户更快速地创建材料明细表。
总的来说,制作SolidWorks材料明细表模板并不复杂,但需要注意一些细节和技巧。
通过本文介绍的方法,工程师和设计人员可以更加高效地使用SolidWorks软件,并在工程设计和制造过程中准确记录和应用材料信息,提高工作效率和质量。
希望本文对于SolidWorks用户制作材料明细表模板有所帮助,也希望大家在工作中能够更加熟练地使用SolidWorks软件,提高工作效率和质量。
简单制作SolidWorks材料明细表
材料明细表的制作
Goldentech
任意打开一张装配图,鼠标左键点击某个视图,而后如图选择插入-表格-材料明细表
调用系统默认的明细表bom—standard
鼠标右键单击明细表左上方,弹出如图所示快捷菜单,利用此快捷菜单改造系统默认的明细表
利用快捷菜单中的插入-左列/右列/上行/下行命令添加需要表示的项目:序号、图号、名称、材料、单重、总重、备注
利用快捷菜单中的格式化-列宽/行高度命令设定明细表每一行、每一列的高度与宽度
左键单击每一列,跳出如图所示快捷对话框,将每一列的字体都设置成仿宋GB2312、高度12、大小3.64mm、间距0;
点击上图所示快捷菜单中的标志,会跳出如图所示的快捷对话框
从中选出相应的自定义属性做链接;
特别要注意的是在制作与“总重”相关的链接时,必须添加方程式
如果要设置精度,要注意要把精度放到方程式的前端。
明细表各项链接设置完毕以后,装配工程图中相关零部件的信息便会自动写入
右键单击明细表,将其命名为“XXX公司明细表”,。
产品用料明细表实施办法
产品用料明细表实施办法1.总则1.1.制定目的规范产品用料明细表的制订、修改流程,使之有章可循。
1.2.适用范围公司内有关产品用料明细的制订、修改与使用,悉依本办法执行。
1.3.权责单位1)开发部负责本规章制定、修改、废止之起草工作。
2)总经理负责本规章制定、修改、废止之核准。
2.产品用料明细表的作用2.1.定义产品用料明细表,也称产品结构或用料结构,通常简称BOM即Bills of Materials ),系表示产品与组件、组件与零件以及零件与原材料等明细以及其相互关系的一览表。
2.2.产品用料明细表的内容应包括产品、组件、零件之阶数、料号、品名、规格、标准用量、标准损耗率、来源、图号等内容。
2.2.1.阶数1)阶数表示半成品、组件、零件在产品用料明细表中所处的结构层数。
2)直接组成成品之半成品、组件、零件,其阶数为第1阶,即最后一个加工工程所用之成品材料为第1阶材料。
3)直接组成第1阶材料之半成品、组件、零件、原材料,其阶数为第2阶。
依此类推第3阶、4阶……。
4)每种材料必须层层细分至购入之原材料或零件为止。
5)同一种材料由于在不同的地方使用,其阶数可以不同,但料号却相同;材料经过加工后成为半成品或组件,其料号、阶数均不同。
6)阶数用阿拉伯数字1、2、3……表示。
222.料号1)依《物料编号原则》的规定,每一个成、半成品、组件、零件、原材料均料号。
2)相同的材料料号只有一个,但材料经加工后,其料号就发生变化。
3)料号表示见《物料编号原则》。
2.2.3.品名1)不同的产品中相同的组件、零件应统一名称。
2)同一组件、零件经加工后,其料号变化,但品名可以不变。
,3)品名用中文表示。
2.2.4.规格1)明确各材料之规格型号加工阶段,不同料号之材料其规格、型号一般不同。
2)同一组件、零件经加工后,其料号变化,规格型号不变,但因加工阶段不同,故其规格内容仍然不同。
3)规格用中文表示,并可加入" 220V”、“ Made in China ”等其他文字形式或符号作补充。
solidworks材料明细表模板制作
solidworks材料明细表模板制作SolidWorks作为一款专业的机械设计软件,广泛应用于机械、模具、汽车等行业。
其中,材料明细表对于机械设计师而言是非常重要的,可以清晰地列出所有零部件的材料和数量,方便进行采购和生产。
本文将介绍如何制作SolidWorks材料明细表模板。
一、模板的制作方法在SolidWorks中,制作材料明细表模板需要使用到Bill of Materials(BOM)功能。
BOM提供了一个表格,可以自动从装配体中提取零部件的材料和数量,并在表格中进行排列。
具体制作方法如下:1.在装配体中添加所有的零部件,并为每个零部件添加材料属性。
添加方法如下:选中零部件后,在右侧窗口中选择“自定义属性”-“添加”-“名称”选择“材料”-“值”填入该零部件的材料属性。
2.在装配体中插入BOM。
选择“插入”-“表格”-“BOM”即可。
3.设置BOM属性。
选中BOM后,在右侧窗口中选择“BOM”的属性,设置BOM的类型、表格中的列数、是否显示“总计”等等。
4.设置列属性和文本对齐方式。
选中BOM后,在右侧窗口中选择“列属性”和“文本对齐方式”,可以设置列的属性和对齐方式。
5.调整表格的样式。
在SolidWorks中,可以随意调整BOM表格的样式和布局。
可以选择不同的表格样式、设置单元格的边框和颜色、调整列的宽度等等。
6.在BOM中添加总计功能。
选中BOM后,在右侧窗口中选择“注释”-“添加总计”,即可在表格底部自动生成所有零部件所需材料的总数。
二、模板的保存和使用方法制作完毕的材料明细表模板需要保存下来才能便捷地进行使用。
具体方法如下:1.在SolidWorks中,选择“文件”-“另存为”-“模板”,将模板保存到指定的文件夹中。
2.在需要使用材料明细表的装配体中,选中“插入”-“表格”-“BOM”-“从模板中选择”,选择刚才保存的模板即可。
3.在装配体中修改或添加零部件后,选择BOM表格,点击右键选择“重新计算”,即可自动更新表格中的材料和数量。
