彩色电视机电路图的识读
彩色电视机电路图的识读课件
电视各类信号 的产生与变换
彩色电视机电路图的识读课件
信号 的产 生与 走向
彩色电视机电路图的识读课件
单元 电路 之间 的联 系与 控制 关系
彩色电视机电路图的识读课件
单片机电视 接收电路Fra bibliotek调谐器彩色电视机电路图的识读课件
白黄青绿紫红蓝黑
彩色电视机电路图的识读课件
彩色电视信号波形
白黄青绿紫红蓝黑
彩色电视机电路图的识读课件
彩色电视信号波形
白黄青绿紫红蓝黑
彩色电视机电路图的识读课件
彩色电视信号波形---色度信号与色同步信号分离
由副载波信号（PAL制为4.43MHz）控制分离度信号和色同步信号
彩色电视机电路图的识读课件
结
构
框
图
彩色电视机电路图的识读课件
电视接收机电路的信号流程—黑白电视机
彩色电视机电路图的识读课件
电视接收机电路的信号流程—彩色电视机
彩色电视机电路图的识读课件
多片芯片的彩色电视机信号流程
彩色电视机电路图的识读课件
单片机彩色电视机信号流程
彩色电视机电路图的识读课件
超级芯片彩色电视机信号流程
彩色电视机电路图的识读课件
调谐器信号流程及关键波形输出
彩色电视机电路图的识读课件
视频处理流程及关键信号
视频检测所需的38.0MHz载波信号 由信号处理单元的压控振荡器产生
彩色电视机电路图的识读课件
彩色电视信号波形
白黄青绿紫红蓝黑
彩色电视机电路图的识读课件
彩色电视信号波形
白黄青绿紫红蓝黑
彩色电视机电路图的识读课件
彩色电视信号波形
调谐器及相关电路部分的流程分析
来自控制电路 的VT调谐电压： 控制调谐器中 的频道微调

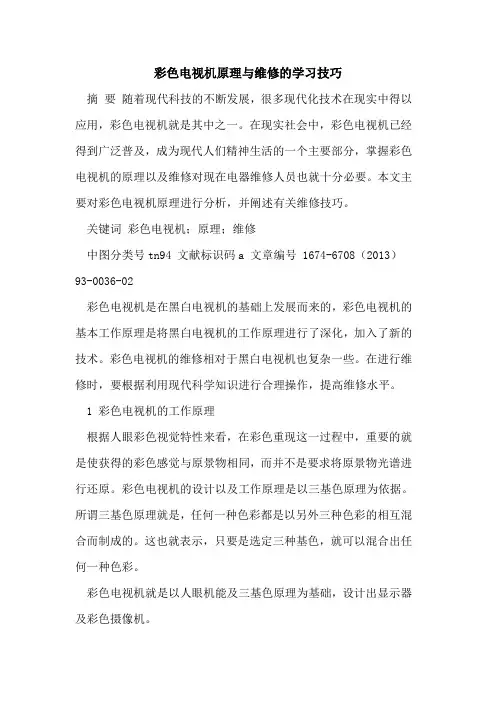

彩色电视机原理与维修的学习技巧
彩色电视机原理与维修的学习技巧摘要随着现代科技的不断发展，很多现代化技术在现实中得以应用，彩色电视机就是其中之一。
在现实社会中，彩色电视机已经得到广泛普及，成为现代人们精神生活的一个主要部分，掌握彩色电视机的原理以及维修对现在电器维修人员也就十分必要。
本文主要对彩色电视机原理进行分析，并阐述有关维修技巧。
关键词彩色电视机；原理；维修中图分类号tn94 文献标识码a 文章编号 1674-6708（2013）93-0036-02彩色电视机是在黑白电视机的基础上发展而来的，彩色电视机的基本工作原理是将黑白电视机的工作原理进行了深化，加入了新的技术。
彩色电视机的维修相对于黑白电视机也复杂一些。
在进行维修时，要根据利用现代科学知识进行合理操作，提高维修水平。
1 彩色电视机的工作原理根据人眼彩色视觉特性来看，在彩色重现这一过程中，重要的就是使获得的彩色感觉与原景物相同，而并不是要求将原景物光谱进行还原。
彩色电视机的设计以及工作原理是以三基色原理为依据。
所谓三基色原理就是，任何一种色彩都是以另外三种色彩的相互混合而制成的。
这也就表示，只要是选定三种基色，就可以混合出任何一种色彩。
彩色电视机就是以人眼机能及三基色原理为基础，设计出显示器及彩色摄像机。
在一般的彩色电视摄像机中，是利用三个摄像管对光学图像中的红、绿、蓝分量进行分别拾取，以此来模仿人眼中的三种锥状细胞，来使彩色电视信号中的红、绿、蓝三种基色分量得以形成。
crt显示器彩色显示的基本原理是由加性混色法则构成的。
将大量由红绿蓝三种基色所组成的荧光粉点涂在彩色荧光屏内表面上。
荧光粉是一种化合物，在接受电子轰击之后会发光，它的发光强度是由电子束强度来决定的。
在图像重现的时候，利用接收到的三基色分量对三个电子枪进行控制，对相应颜色的荧光粉点进行轰击，由于荧光粉点比较小，在一定距离进行观察的时候，通过人眼的混合作用，使我们看到的混合色是均匀的。
2 彩色电视机的维修技巧在笔者看来，要想掌握彩色电视机的维修技巧，提高彩色电视机维修的水平，可以从下面两个方面做起：1）对彩色电视机机电路能够科学分析在进行彩色电视机维修时，要想将故障迅速排除，前提条件是要能够对电路进行正确识读及分析，对电路的识读及分析快慢是修理工对基础知识以及专业知识掌握程度的具体反映。
彩色电视机电路图分析基础
彩色电视机电路图分析基础--------------------------------------------------------------------------------彩色电视机电路图分析基础1. 彩电电源与波段开关电路说明:电路图如下图所示,Logic IC 301 BU4069内藏有6组反相器(Inverter), 用来当作两组独立的开关选择器,即电源开关(Power on-off)与波段选择器(Band vhf-uhf).首先开机供电IC Pin14电源后, C340电容瞬间储存电位为零, 使IC Pin2/3为高电位, IC Pin4为低电位, Q302无推动电流, 其CE间呈高阻状态, 而Q301亦未导通, 主电源未能供应其它电路. 此时C341电容则经由R320充电至高电位.当压下Power按钮(未释回)时, C341所储存之高电位, 经由R319充电C340电容, 使至高电位. 因而IC Pin2/3转为低电位, IC Pin4则为高电位, 并经由R318推动Q302, 使其CE间呈低阻状态. 而Q301导通, 使其它电路得到供电. 而Power按钮释回后, 因IC Pin2/3为低电位, 使C341所储存之高电位, 经由R320放电完毕.若再次压下Power按钮, 由于C341电容值远大于C340, 故C340所储存之高电位, 被C341与R320放电完毕. 此时IC Pin1 为低电位, IC Pin2/3转为高电位, IC Pin4则为低电位, Q301 与Q302再次关闭. 以上连续触压, 在电路上形成on-off来回改变之动作.另外一组波段开关电路原理相同, 由C342设定使开机供电时, IC Pin9/10为低电位, Pin8为高电位. 此时Q303导通, Q304关闭, VHF Tuner部份得到供电.当压下Band按钮后, IC Pin9/10为高电位, Pin8为低电位. 此时Q303关闭,Q304导通, UHF Tuner 部份得到供电.2. 灯管超高压产生器(D to A) 电路说明:电源先经由R401, R410, R411提供Q406, Q407所需直流偏压. 并经由L401, T401到Q406, Q407集极, 使产生间歇振荡. 再由T401次级圈Pin1/2, 提供正回授信号至Q406, Q407基极, 使振荡得以持续. 而T401次级圈Pin8/10, 则提供超高压经由C407推动灯管电流. C406可修正振荡频率, C404, L401用以防止振荡高频, 经由电源干扰其它电路.Q403, Q401及其周边电路, 提供灯管延迟启动功能, 以防止出现瞬时画面. 供电时C402瞬间短路, 使Q403导通, 再使Q401导通, 切断R401之直流偏压, 使Q406, Q407无法立即起振, 须待C402充电完成, 使Q403, Q401关闭. 而Q406, Q407直流偏压恢复时, 才能起振, 点亮灯管显示画面. R402, D401则在关机瞬间, 使C402迅速放电, 以免再开机时产生异常.3. 亮度控制电路原理分析:Q204, Q205及其周边电路, 经由亮度控制按键Up/Down, 调整Q205输出直流电位, 再经R272, R242至IC202 Pin6, 改变画面亮度. (电位越高则画面越暗)当Down按键压下时, C261经由R266高阻缓缓充电, 使电位升高. 当Up按键压下时, C261经由R268高阻缓缓放电, 使电位下降. Q204 FET(场效应晶体)source极输出电路, 具有超高阻抗输入, 低阻抗输出特性, 可将其gate极C261直流电位, 经由source极输出. Q205 FET 则可视为超高阻抗电阻(如同逆向偏压之二极管), 提供Q204所需之偏压电流. 由于Q204, Q205之超高阻抗特性, 使C261无法经由周边组件放电, 因而电位恒久保持不变.4. 声音电路图分析:声音中频信号由中频处理器IC Pin18输出后, 经C125, CC125, CF103滤除其它图像及同步信号, 再输入IC Pin10经由IC内部声音中频放大器, 使信号放大至饱和后, 由Pin16输出, 再经R126, CF104,C136输入IC Pin15, 由内部FM解调线路回复音频信号, 自IC Pin13输出音频, 经由C139及外部音源输入端子, 至IC501音量控制器电路. 由Pin14输入, 经Pin6 UP 及Pin7 DOWN之按键控制, 调整增减音量后, 再由Pin15输出, 再经C505,R504,R518设定音量位准后, 输入功率放大器IC502 Pin3放大后, 由Pin5输出, 经C506到外部喇叭端子, 并推动喇叭产生声音.相关线路组件之主要功能如下:★C125,CC125,L109高通滤波器可滤除同步信号及低频图像信号.★CF103声音中频通频滤波器, 可滤除彩色及高频图像信号.★R126,CF104用以产生FM检波所需之射频载波信号.★R127,C136前者为CF104输出阻抗匹配, 后者为隔直流电容.★R128,C138 FM解强调电路, 提供约75US高音频抑制比, 以改善噪音系数.★C139,C520音量控制器输入及输出端之隔直流电容.★R501为IC502负回授电阻用以控制IC放大增益.★C503,R503高音频相位转移用, 以防止高频寄生震荡产生.★R517 用以降低耳机之输出功率, 防止耳机过载破音.★C507 位于耳机端防止, 高频寄生震荡产生.★C508 IC104输出隔直流电容, 并决定输出音频之低频响应.★C127,C126 声音中频放大器之偏压及信号旁路.★R130,C137 改变声音中频放大器Pin14直流电位, 控制音频输出大小.★R116,C128,C129声音中频放大器之电源退交连电路.★R502,C502 音频功率放大器之电源退交连电路.★R507,C510 RC常数设定数字脉波之振荡频率,亦可改变数字音量调整之变化速度. ★C511在开始供电时, 将内部音量控制器, 设定在固定位准上(46DB).★R512,C509在关机后, 提供IC501 所需之微量支撑电流.5. 调谐器及中频处理器电路说明:电视射频信号由天线接收后, 经C103,C102到调谐器Pin8输入, 在其内部放大及差频转换后, 由其Pin1输出中频信号. 此4.5-6.5MHz频宽之信号, 再经Q101放大及F101梳型滤波器, 选取中频信号通路后, 输入中频处理器IC101 Pin6/7. 再经其内部放大, 及位于Pin19/20之中频谐振线圈, 选取中频信号予以检波处理, 并由Pin18输出解调后之图像信号及声音中频信号.调谐器Pin2为主电源, Pin3/6分别为VHF及UHF波段之电源控制, 而Pin4则为VHF之High及Low两波段之电源选择控制. Pin5为外部控制电压, 可改变调谐器内部载波谐振频率, 使与外部输入之电视信号差频, 转换为固定频率之中频信号. Pin7为AGC控制电压, 可改变调谐器内部电视信号放大级之增益. (一般随电压高低约为0-30db之变化)天线端之电视射频信号强度, 随地区电台强度距离变化. (由可用之弱信号36db到极强信号86db, 约有50db之变化) 而为避免因信号过强, 或放大过载, 造成图像失真, 需利用AGC电路产生50db之增益控制. 一般为中频放大器先控制前段20db, 然后调谐器控制后前段30db. 亦即天线信号由36增强至56db范围时, IC101内部之图像峰值检波电路启动, 随图像波幅高低, 自行控制降低中频增益, 以避免图像过载失真. 而调谐器由IC101 Pin3输入之AGC电压却不变,以保持最大射频增益. 当天线信号由56增强至86db范围时, 中频增益已无法随信号强度再降低. 此时IC101 Pin3输出之电压, 却可随信号强度逐渐上升, 并输出至调谐器Pin7, 以降低其内部射频放大级之增益.IC101 Pin21之谐振线圈T101, 会经由中频信号之频率偏差, 产生相对之AFT直流电压, 由Pin17输出. 此电压在中频正调点时, 恰为一半电源电压, 若中频频率偏高则电压值下降, 反之为上升, 形成中频S曲线. 扫描选台IC102即利用此项特性, 以搜寻并锁定电台频率之正调点.★C102,C113,C115,C116为隔直流电容.★C105,C106,C107,C108,C109,C110射频旁路电容, 可防止调谐器内部射频辐射外泄.★R173调谐器中频输出之负载匹配阻抗.★R104,R105,R107为Q101中频放大级偏压电阻.★R103,C112为Q101中频放大级电源退交连电路.★L104,R106前者与CF101输入容抗谐振以提高增益, 后者降低L104Q值以防止铃振.★L105,C122为IC101电源退交连电路.★R113, R114设定调谐器AGC电压为1.5V最佳工作点.(AGC未启动时)★C120,C124滤波电容用以除去峰值AGC电压所伴生之图像信号成分.★C119,R109,R108,C117中频放大级峰值AGC电路控制组件.★SVR101,R112设定IC101 Pin4电压, 以决定RF AGC启动时之中频信号强度.★R111可设定IC101 Pin24电压, 改变Pin18图像信号之输出波幅.6. 扫描选台电路说明:IC101Pin18输出之图像信号, 经由C131,R121,R120,C132滤去高频成分后, 由Pin22输入, 再经内部缓冲放大, 由Pin23输出同步信号, 供IC102 Pin7输入, 并与后级回授至Pin6之水平同步脉波比较相位. 若能同相锁定,则Pin4转为高电位输出.(平时Pin4为低电位)IC102供电时, Pin26会重复输出, 随时间锯齿变化之直流电压, 由0.5V上升至4.5V, 然后又逐渐下降回0.5V, 其变化速度由Pin12之R164决定. 此电压经由IC103放大约7倍, 使变化范围增至30V后, 输入调谐器Pin5, 以改变其内部谐振频率, 搜寻电台信号. 当电台信号接近时, 中频输出图像信号, 其成分中之水平同步脉波, 由Pin7输入与显示屏回送至Pin6之同步信号锁定时, 扫描速度自动降低, 以便利用Pin8输入之AFT电压, 与中频偏移产生之S 曲线电压特性, 找寻中频正调点予以锁定, 使选台电压保持恒定, 以收取固定电台之图像Pin9电压受Up及Down按键之控制(平常为一半电源电压) 压下Up按键使Pin26输出电压提升, 压下Down按键使Pin26输出电压下降, 可控制选台高低方向. Pin27由外部电压高低决定, 选择工作于VHF或UHF波段. 在VHF波段时, 因其包含Low及High两波段, 必须能自行切换. 其电压切换点由Pin10决定, 亦即由VHF Low波段开始扫描后, 当Pin26扫描电压高于Pin10时, 波段自动切换至VHF High, 而Pin26扫描电压又由最低点开始上升, 直到扫描电压达到最高点后开始反转, 下降到达前述切换点后, 波段自动切换回VHF Low, 且扫描电压又由最高点继续下降, 如此周而复始.Pin2/3会随扫描电压高低, 输出对应相位之水平脉波, 可用以在画面上分别显示出VHF及UHF电台之刻度位置. 但此脉波在电台锁定, 扫描停止后即自动消失,以免干扰正常画面. 但在电台锁定后, 还可利用Channel按键改变Pin17电位, 使Pin2/3继续输出频道位置显示. Pin28则随此VHF High/Low之波段切换, 输出高低电压控制调谐器,选择VHF之工作波段. Pin23/24/25之直流电位, 可设定扫描电压最高点, 以决定各波段收视范围, 亦可用以调整高端电台之刻度校准. 而Pin19/20/21之直流电位, 可调整扫描电压变化曲线, 亦可用以调整低端电台之刻度校准. Pin18则在扫描过程中保持高电位, 一方使Q103导通, 进而使IC101 Pin14降低电位, 关闭音频电路, 以消除无电台之噪音. 此外亦导通Q102, 降低锁定灵敏度, 以避免因电台旁带附波影响, 减缓扫描速度.★L108,C149,C150为IC102电源退交连电路★C154决定Pin2/3输出脉波之宽度, 亦即画面频道显示柱形之粗细.★C142,C143为Pin4充电电容, 控制锁定完成时间, 即频道显示柱形消失之时间.★R141,C144 水平脉波整形电容, 用以修正Pin6外部输入之相位波形.★D103,D104 降压作用, 使选台低端电压降低(此电压因IC103放大后升高).7. 图像处理电路说明:图像信号由IC101 Pin18输出后, 经由R118,L107,CF102滤除声音中频信号, 再经Q201缓冲放大后, 接到外部输入A V端子,作内外部输入图像之选择. 经选择后之图像信号, 其黑白成分(Y信号), 经由R204,R208,C203进入IC201 Pin24, 在其内部缓冲放大, 并受Pin25及Pin23设定之直流偏压, 分别控制图像之尖锐度(即图像高频增益)与对比度(即图像增益)后, 由Pin22输出. 接着再由Pin21输入, 而此时其直流基准电位, 亦受到Pin20之控制, 以调整图像之底亮度(亦即黑阶之直流电位).而图像信号中之同步信号成份, 则在经Q203缓冲放大后, 再经R206, C207, R207, C208电路滤出低频之同步信号, 进入IC201 Pin15, 除供IC内部信号处理外, 并由Pin16放大输出至液晶显示屏, 以控制其图像扫描相位.图像信号中之彩色信号成分(含彩色图像与彩色同步), 则经Q203缓冲放大后, 经由R205, C204, C205并利用C209, L201谐振, 使彩色信号通频进入IC201 Pin2. 在其内部放大, 并受Pin28设定之直流偏压, 控制彩色图像之强度(即彩色图像增益)后, 由Pin4输出. 再由Pin10/11输入个别之R-Y, B-Y信号处理电路, 在IC内部利用彩色副载波作信号之解调处理. 解调后之R-Y与B-Y信号, 在IC内部与Pin21输入之Y信号, 组合成为R,G,B信号, 分别由Pin17,18,19输出至IC202 RGB信号处理器.彩色副载波系由Pin27所产生之2倍频谐振信号, 经由Pin8外部直流偏压作微量调整后,予以2倍除频处理. 再由Pin5直流电位, 控制副载波相位(即色相控制), 并受Pin8之相锁环电路锁定频率, 使其能完全与电台信号, 保持相同频率与相位.其原理为利用Pin2输入之彩色同步信号, 在IC内部经Pin15之水平同步脉波取出后, 与Pin27产生之谐振载波差频, 滤波转换为直流偏移电压, 即可自动修正谐振载波偏移量, 锁定电台之彩色副载波信号. Pin6为自动彩色增益控制电路以防止因彩色信号调变过强造成饱和溢色现象. Pin9为消色器电路, 在电台未发射彩色信号时, 可自动关闭内部之彩色解调电路, 直接输出黑白图像, 以消除图像上之彩色斑纹噪声. Pin26外部电位高低, 可决定IC之彩色解调系统方式为NTSC或PAL. Pin12则输入由液晶显示屏送回, 已经同步锁定之水平脉波, 供PAL系统间隔扫描之相位控制用.(因PAL系统之B-Y调变信号, 需每间隔一条水平线, 自动反转正负相位, 但在NTSC 系统时可不用)★C201,C203为隔直流电容用以通低频图像信号.★R204,L204,C249为滤波电路用以滤除彩色信号成分.★R206,R209配合IC 输入需求, 设定黑白图像位准.★R255,C222利用其时间常数, 配合外部输入之水平同步信号, 用以取出彩色同步信号.★Q202 在外部输入图像信号工作时, 经由Q201之射极偏压导通, 使IC102 停止扫描.★R170 提供外部输入图像信号之标准负载, 且可降低Q201射极偏压, 防止Q202导通使扫描失效.8. 彩电RGB信号处理器电路说明RGB信号由Pin19/20/21输入, 经内部放大处理, 并受Pin7来自液晶显示屏, 经Q206反相输入之FRP脉波控制, 随每一水平周期, 间隔转换RGB信号正负极性, 再经IC内部开关电路, 与外加RGB信号图像重迭合并后, 由Pin13 /12/11输出, 送至液晶显示屏电路产生图像. 调整Pin2/3外部直流电位, 可分别控制R及B之低亮度增益, 而调整Pin4/5外部直流电位, 则可分别控制R及B之高亮度增益, 两者配合调整, 使图像在高低亮度时, 皆能达到RGB 平衡纯白之需求. Pin15/16/17为高位准之外部RGB信号输入, 可用以在图像上显示文字或标记, 现在则由IC102输入, 显示VHF及UHF电台频道位置之绿色与蓝色柱状标记. Pin6直流电位, 来自Q204/Q205及其相关之亮度控制电路, 以调整图像亮度.★L202, C240,C241为IC202退交连电路★R277,R278,R272用以设定亮度之直流电位可变范围.9. 彩电电源电路说明IC302供电后, 内部电路产生稳压由Pin8输出, 并供电Pin7谐振电路后, 再由Pin4输出固定周期之振荡脉波, 用以推动Q305及T301, 使T301各组次级线圈, 分别产生不同电压. 并经个别整流滤波后, 转换为直流电源, 供应其它电路需要. 而T301之Pin6输出, 为主基准电源, 可设定其分压电路位准, 回授至IC302 Pin1, 经其内部放大后由Pin2输出, 并在内部控制Pin4之输出脉波责任周期(即ON-OFF时间比), 以调整T301输出电压高低. 当SVR302分压调高后, IC302 Pin1升高而Pin2降低, Pin4输出之脉波责任周期值降低(即高电位时间减短, 而低电位时间加长), 再经T301转换至次级. 因脉波相位相反, 使T301 Pin5输出脉波高电位时间变长, 而D305导通时间增加, 输出直流电位随之提高. Pin6为短路保护电路, 当T301 Pin5主电源输出发生异状短路时, IC302 Pin1无回授变为零电位, Pin2则升高至1.5V, 并在IC 内部充电Pin6, 使其电位升高后, 切断Pin4输出, 以保护IC302.★R305, R306, C307 RC时间常数, 决定振荡脉波之周期.★R307, R308, C309 设定Pin6直流电位为0.9V, 并利用C309所需充电时间, 使开机时短路保护电路缓启动, 以防误动作.★T301 Pin6为5V主基准电源, L302,C321,C322为其退交连电路.★T301 Pin3为33V电源, 供选台器IC及调谐器电路使用.★T301 Pin4为18V电源, 供液晶显示屏电路正电源使用.★T301 Pin5为10V电源, 供音量控制器IC及RGB处理器IC后级电路使用.★T301 Pin7为7V负电源, 供液晶显示屏电路负电源使用.--------------------------------------------------------------------------------。
(任务一)彩色电视机电路综合分析方法介绍
( 任 务 一 彩 色 电 视 机 电 路 综 合 分 析 方 法 介 绍 ⑷、复合同步信号流程
为了进一步提高电视信号的稳定性，本机设有两 个同步分离电路。见以下方框图4-2所示。
)
图4-2 熊猫牌C54P38型彩色电视机 同步信号与行、场扫描信号流程图
( 任 务 一 彩 色 电 视 机 电 路 综 合 分 析 方 法 介 绍 行同步分离电路是由R610, C602,VD604等元件和 TA7698AP内部的同步分离电路共同组成。从N801的 40脚输出的全电视信号FBAS经 同步分离电路分离出 复合同步信号，一路在D7698AP内部直接送往行AFC 电路，去控制行振荡频率。场同步分离电路是由R606、 C607、R607、C608等元件构成。D7680AP的15脚输 出的全电视信号先经过L402和L407送音视频转换芯片 （12）脚，然后从（14）脚输出，经过C905耦合后到 进入D7698AP的（39）脚，在从（40）脚倒相输出 FBAS信号，经过R610、C602、VD604等元件组成的 行同步分离电路分离出复合同步信号送D7698AP的 （27）脚，然后从D7698AP的（26）脚输出复合同步 信号，再由R606, C607, R607, C608等组成的积分电 路从复合同步信号中分离出场同步信号。场同步信号 经C609耦合到TA7698AP的28脚，去控制场振荡频率。 )
2、围绕芯片，理顺信号 首先要根据整机电路图的结构形式，弄清是有哪块芯 片来完成相应电路的功能，然后根据芯片引脚功能来 判断信号的流程，具体可以根据以下思路理顺信号
)
( 任 务 一 彩 色 电 视 机 电 路 综 合 分 析 方 法 介 绍 ①高频电视图像信号从天线进入电视机，经过哪些电路和 哪些信号转换最终到达显像管。 ②高频伴音载频信号从天线进来后，经过哪些电路与哪些 信号转换到达扬声器。 ③同步信号从中频图像检波电路输出后，是经过哪些电路 和哪些信号转换到达行、场扫描的振荡电路。 ④行、场扫描信号是从振荡电路经过哪些电路到达行场偏 转线圈的。 ⑤高频电视载波信号从天线进入后经过高频头、中放电路 到检波电路以后才分离出图像信号、伴音信号、复合同步 信号等，分别送到解码电路、伴音电路和同步分离等对应 电路去。 通过以上过程，可以了解电视机中各信号在传输过程中进 行了哪些变化或变换，了解信号经过的各个电路的作用与 工作原理。这也是彩色电视机维修时判别故障部位的主要 依据。 )
第讲：彩色解码电路原理与维修（精品）
都采用集成电路解码器。集成解码器集成度高，外
围元件少，性能好，工作稳定，调试简单。早期的
解码器有专用的集成电路，目前的解码器都和电视
机的其他小信号处理电路集成在一块超大规模集成
电路中。而彩色电视机有NTSC制、PAL制和
SECAM制三种，不同的制式编码方式也不同，其解
码方式也不完全相同。我国采用PAL制，本章主要
20
图7－4 创维4Y－01型单片彩色电视机亮度通道电路组成
21
在图7－4中，由LA76810的46脚输出的视频 信号，经R217、R218分压后返回到LA76810的 44 脚。从 AV端子输入的视频信号，经 AV／TV开关切 换后，从 LA76810的42脚输入到LA76810的内部电 路。这两种视频信号分别经箱位电路送至内部的视 频开关，在LA76810的内部，两种视频信号的切换 由I2C总线控制，经切换后的视频信号分为两路：一 路送亮度信号通道，另一路送色度信号通道。送入 亮度通道的视频信号，首先经陷波电路滤除色度信 号，同时可以吸收6．0 MHz或6．5 MHz的第二伴 音中频信号，以避免伴音对图像的干扰。陷波后的 亮度信号在集成块内经延迟、黑电平延伸、直流恢 复、清晰度增强和对比度控制电路处理后送基色矩 阵电路，与色度通道送来的三个色差信号经过矩阵 运算，形成三基色信号分别从19、20、21脚输出。22
14
（2）色度信号处理电路 经带通滤波器取出的色度信号和色同步信号进
入色度信号处理电路，如图7-1上部点划线框内所 示。在色度信号处理电路中，色度信号与色同步信 号又要进行分离，分别进行处理。
色度信号首先进入色度信号放大器，经过放大
后加至延时U和 FV，再送至各自的同步检波器中，分别被相位正 确，相互正交的两个再生彩色副载波进行同步检 波，取出两个色差信号R-Y和B-Y。两个色差信号中 分别有一部分信号进人G-Y矩阵电路，由G-Y矩阵电 路恢复出第三个色差信号G-Y。

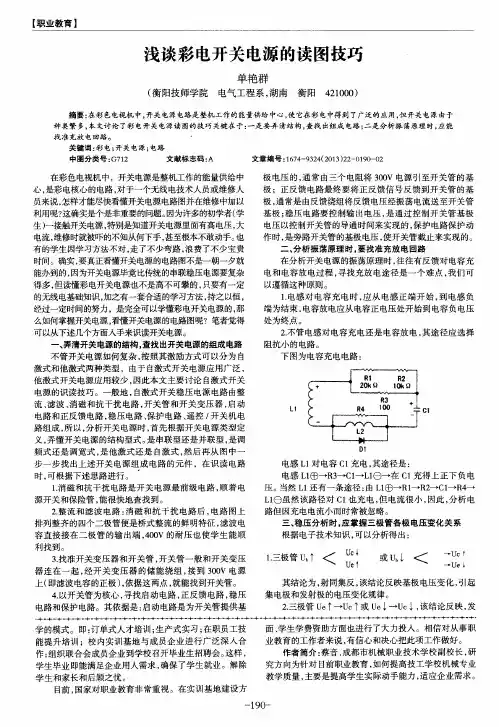

浅谈彩电开关电源的读图技巧
浅谈彩 电开关 电源 的读图技巧
单艳群
（ 衡 阳技师学院 电气工程系 ， 湖南 衡阳 ４ ２ １ ０ ０ ０ ）
摘要 ： 在 彩 色电视机 中， 开 关 电源电路 是整 机 工作 的能 量供给 中心 ， 使 它在 彩 电 中得 到 了广 泛的应 用 ， 但 开 关 电源 由 于 种类 繁 多 ， 本 文讨 论 了彩 电开 关 电源读 图的技 巧 关键 在 于 ： 一是 要弄 清 结构 ， 查 找 出组 成 电路 ； 二是 分析 振 荡原 理 时 ， 应能
一
、
他激式开关电源应用较少 ， 因此本文主要讨论 自激式开关 电源 的识 读技 巧 。一般 地 ， 自激式 开关 稳 压 电源 电路 由整 流、 滤波 、 消磁 和抗干扰电路 ， 开关管和开关变压器 ， 启 动 电路和正反馈电路 ， 稳压 电路、 保护电路 、 遥控 ／ 开关机电 路组成 ， 所 以， 分析开关电源时， 首先根据开关 电源类型定 义， 弄懂开关电源的结构型式。 是串联型还是并联型 ， 是调 频式还是调宽式 ， 是他激式还是 自激式 ， 然后再从 图中一 步一步找 出上述开关电源组成 电路的元件 ，在识读 电路 时， 可根据下述思路进行。 １ ． 消磁 和抗 干扰 电路是 开 关 电源 最 前 级 电路 ， 顺着 电 源开关和保险管， 能很快地查找到。 ２ ． 整流 和滤 波 电路 ： 消 磁 和 抗 干 扰 电路 后 ， 电路 图上 排列整齐的四个二极管便是桥式整流的鲜明特征 ， 滤波 电 容直接接在二极管 的输出端 ， ４ ０ ０ Ｖ的耐压也使 学生能顺 利找到。 ３ ． 找准 开关 变 压器 和 开关 管 ， 开 关管 一 般 和开 关 变压 器连在一起 ， 经开关变压器的储能绕组 ， 接到 ３ ０ ０ Ｖ电源 上（ 即滤波电容的正极 ） ， 依据这两点 ， 就能找到开关管。 ４ ． 以开关管为核心 ， 寻找启 动电路 ， 正反馈电路 ， 稳压 电路和保护电路 。其依据是 ： 启动电路是为开关管提供基 学的模式。即 ： 订单式人才培训 ； 生产式实习 ； 在职员工技 能提升培训 ；校 内实训基地与成员企业进行广泛深入合 作； 组织联合会成员企业到学校召开毕业生招聘会 。 这样 ， 学生毕业即能满足企业用人需求 ， 确保 了学生就业 。解除 学生和家长和后顾之忧。 目前 ， 国家对职业教育非常重视 。在实训基地建设方
如何看懂彩电电路图
如何看懂彩电电路图电路图是彩电修理过程中的指导性文件。
这一节首先熟识电路图中的常用符号，然后依据前述的彩色电视机的原理框图，了解各个电路模块的功能和基本电路结构，可以在电路图中将各组成电路分割出来。
本节还介绍了两种常见的电路划分方法，并梳理了对需要重点关注的电路的分析思路。
一、熟识电路图中的常见符号彩电常用元器件有：电阻，电容，电感，电位器，热敏电阻，保险丝，变压器，晶体二极管，三极管等，要读懂彩电电路图，首先要熟识这些元器件的电路符号。
详见教材图2-1.二、电路图的一般组成1.了解各基本部分的电路结构彩电基本电路总是由：电源电路，行扫描电路，公共通道电路，亮度通道电路和显像管外围电路，色信号处理电路，伴音电路，遥控电路，这7部分电路组成。
在读图前，先理解各电路的功能，基本形式和基本结构。
对其中的集成电路芯片通过查询其数据文档，理解它的功能、输入、输出引脚的定义，关心更好地分析电路结构。
2.分清各部分电路的直流供电状况彩色电视中的各部分电路电流来源不同，电源是否正常供应往往是推断该部分电路是否能正常工作的第一个工作。
3. 区分熟识电路、生疏电路和特别电路三、各部分电路的划分方法一般状况下，有两种划分方法。
1. 从输入端开头划分：在熟识彩色电视机的基本构成框架和信号通道走向后，可以循着天线输入端口，划分出各部分的基本结构。
在集成电路大量应用的今日，电路的划分就相对更简单了。
2. 以整机电路中某些特征元器件或部件为起点开头查找和划分电路。
例如：行输出电路的基本形式如图1。
图1 行输出电路的基本形式当电视机的行扫描、直流供电消失问题时，在整机电路中需要检查行输出电路。
先找到高压输入端或行偏转线圈，顺着它们的电路连线可以找到行回扫变压器和行输出管，顺着行回扫变压器的初级绕组又可以找到主电源端。
这种方法，可以依据推断的故障电路范围，找到特征元器件，快速定位故障电路。
四、局部电路的分析1.将重点电路从整机电路中分别出来。
彩色电视机电源电路分析
3．开关电源中调整输出电压的方法 开关电源中输入电压与输出电压之间的关系可以用图6-4来表示。
3、调整输出电压的方法
Vi
Vk
Vo
t
TON
T
K
电压
Vi
Vk 变换器
t
t
Vo
RL
VO
=
T0N T
·Vi =δ·Vi
图6－4 开关电源中输入电压与输出电压
图中：K为受控开关，即开关电源中的开关管，开关K不断接通又断开， 将输入直流电压截成一个个矩形脉冲，设输入电压为Vi， 输出电压为Vo， 开关上的电压（即储能元件的输入电压）为Vk，则在开关接通时，Vk＝Vi， 在开关断开时，Vk＝0。若将开关周期设为T，将开关导通时间设为TON， 则输出电压与输入电压之间的关系可以用下列关系表示：
表6－4 变压器型开关电源的说明
由上述分析可知，开关稳压电源的特点是通过控制开关管的导通 （开）或截止（关）时间来实现稳压的。 在实际应用电路中，开关管的基极接有脉宽控制电路，它的任务就是 提供脉冲宽度（或频率）可调的矩形脉冲，来控制开关管导通时间的 长短。
第二节 开关电源实际电路分析 下面以CN-12机芯中的长虹H2158K型彩电为例，分析开关电源中各部 分电路的工作原理。 长虹H2158K型彩电的开关电源采用全晶体管电路，是一个典型的分离 元件开关电源电路，其原理图如图6-8所示。
Байду номын сангаас
③工作原理 对高频干扰信号而言，电容呈短路，而电感则呈开路状态。高频干扰 被电容短路，如图6－11(a)所示。
对50Hz低频而言，电容呈开路，而电感则呈短路，如图6-11(b)所示。 因此，50Hz市电可以顺利通过。
图6－8中的CN-12机芯的电源滤波器电路中，采用两级电源滤波器，第 一级为L502，第二级为L503，尤其是第一级L502与C501和C502组成π型 低通滤波器，对从市电进入的对称性干扰有很好的滤波效果。
彩色电视机电路板上各电路的作用
彩色电视机电路板上各电路的作用电视是这个时代最伟大的三大发明之一，从黑白电视到彩色电视，再到现在的智能电视，从我们父母那一代就已经生长在被电视浸润的环境中，可能在几十年前电视就像现在的手机一样，是一种每个家庭不可或缺的媒介，茶余饭后一家人做到电视前看新闻联播或者还珠格格已经成为一种记忆。
彩色电视机电路板上各电路的作用1、CPU电路：接收、处理控制信号，发送操作指令，控制相应电路动作，改变工作状态（换台、切换输入端、改变模拟量等）并把相应工作状态显示在屏幕上片刻。
2、小信号处理电路：包括扫描电路（产生行、场振荡信号，送到相应推动电路，使偏转线圈产生交变磁场，控制电子束移动，利用视觉暂留在屏幕上形成图像，产生成像必须的高压和其他工作电压）、输入回路（高频头、中放、亮色分离、同步分离、伴音中频处理等重要信号处理、输入信号端切换等）3、末端处理电路，包括伴音功放（还原出声音）、行输出、场输出（成像不可缺少的电路）。
4、能源电路：把220V变成电视机工作所需的电压，一般由电源和行输出变压器电路完成。
上述电路仅限于CRT电视。
彩色电视机原理由于射频信号在空中传输的过程中要混入一些干扰信号并随着传输距离的增大而衰减，电视机从有线或天线（RF-IN）接收到微弱的射频电视信号后，首先要通过调谐器对它进行解调，经过放大、混频和检波，滤掉高频载波分量，得到PAL、NTSC 或SECAM制式的复合全电视信号。
从全电视信号中分离伴音信号和视频信号。
音频信号经音频电路处理后送扬声器输出。
视频信号经视频放大，并把亮度、色度信号分离开，得到YC分量信号。
最后，把YC分量信号转换成YUV、进而转换成RGB分量信号并送显象管显示。
在全电视信号中，由于色度信号占用了2.6MHz的带宽，电视机的电子电路在亮度、色度信号分离处理时有的直接截取亮度低端约3MHz的信号。
在这种情况下，虽然电视机的荧。
识读电路图初探
识读电路图初探作者：侯清江， 许栋刚， 秦瑞林作者单位：侯清江(郑州职业技术学院电气电子工程系,河南,郑州,450121)， 许栋刚(郑州职业技术学院机械工程系,河南,郑州,450121)， 秦瑞林(郑州大学现代教育技术中心,河南,郑州,450000)刊名：长江大学学报（自然科学版）理工卷英文刊名：JOURNAL OF YANGTZE UNIVERSITY(NATURAL SCIENCE EDITION)年，卷(期)：2010，7(1)被引用次数：0次1.张宪.李萍怎样识读电子电路图 20092.马碧芳识读大屏幕彩色电视机电路图 2004(2)3.兰云.祝龙记提高学生识读电路图能力的"三步分析法" 2003(3)1.期刊论文兰云.祝龙记提高学生识读电路图能力的“三步分析法”-电气电子教学学报2003,25(3)针对电类专业的学生，面对较复杂电路图的识读和分析存在困难，笔者就如何提高学生识读电路图的能力，用举例的形式总结出了“三步分析法”的教学经验，供同仁参考。
2.期刊论文马碧芳识读大屏幕彩色电视机电路图-福建师大福清分校学报2004(2)通过对大屏幕彩色电视机电路图的识读分析,帮助学生建立正确的识读方法,也为其它电器电路的识读提供借鉴.3.期刊论文陈守林如何正确识读电路原理图与印刷板电路图-家庭电子2001(5)正确识读电路原理图对初学者来讲,电路原理图的识读可以从以下几个方面入手:1.画出整机方框图对于复杂的电路,应首先将整个电路进行分解,按照功能不同和信号处理顺序划分为多个单元电路,以方框图的形式去分析电路工作原理,熟悉整个电路的基本结构,明确原理图中各单元电路的功能及主要元器件的作用.4.期刊论文舒绍先.林为农.李文庆.SHU Shao-xian.LIN Wei-nong.LU Wen-qing电子电路图识图方法探析-景德镇高专学报2005,20(4)在从事电子制作教学过程中,不少同学对电子电路的识图感到困惑,为了解决这个难题,结合自己的教学体会,本文就电子电路图的种类,常见的方框图、单元电路、集成电路、整机电路的识图方法作了比较详细的阐述.5.期刊论文聂大银谈《医用X线机构造与维修》课程的学习方法和技巧-襄樊职业技术学院学报2002,1(4)学习<医用X线机构造与维修>课程,只有从重视分离元件的作用和结构入手,牢记常用电路符号、图象标记,看懂方框图,才能在分析电路工作程序的基础上联系故障检修X线机.6.期刊论文张英谈《彩色电视机原理与维修》课的识图训练-职业教育研究2006(6)读懂彩电电路图是使学生掌握彩电维修技能的关键,教师应从熟悉彩电方框图、掌握彩电各单元电路、解读彩电整机线路原理图、识读彩电整机线路板图(PCB)四个方面培养学生识读彩电电路图的能力.7.期刊论文王志民.徐济仁.陈家松.王可人.Wang Zhimin.Xu Jiren.Chen Jiasong.Wang Keren某分析接收机的晶振及其5分路器单元电路-船电技术2010,30(3)本文详细地分析了某分析接收机晶振的具体单元电路,给出了具体的电路图、方框图,主要组成和关键部分分析,具有较强的实用性.8.学位论文许爱芳复合加工高温合金新方法及其装备研究2005高温合金等具有高硬度、高强度、高耐磨性、高功能性的新型材料现已广泛应用于航空、船舶及化学工业中，但由其性质可知它们多数难于加工。
彩色电视机电路图的识读
开关机控制故障与检修
总结词
开关机控制故障可能导致电视机无法正常开关机或开关机速 度缓慢。
详细描述
检查开关机控制电路的元件是否正常工作，控制逻辑是否正 确。如果开关机控制电路没有问题，可能是主控电路出现故 障，需要进一步检修。
电路图是电子设备维修、调试和设计 中的重要参考资料，通过电路图可以 了解设备的电路组成、工作原理和信 号流程。
电路图的组成元素
元件符号
表示实际电路中的各种电子元件，如电阻、电容、电 感、晶体管等。
连接线
表示实际电路中的线路，包括电源线、信号线、控制 线等。
标注
标注表示元件的参数、数值、名称等信息，以及信号 的流向和连接关系。
彩色电视机电路图的识读
目录
• 彩色电视机电路图基础知识 • 彩色电视机电路图分析 • 彩色电视机常见故障与检修 • 彩色电视机电路图的绘制与设计 • 彩色电视机电路图的发展趋势与展望
01
彩色电视机电路图基础 知识
电路图的基本概念
电路图是用规定的图形符号，按照一 定的比例和布局，将实际电路中的各 种电子元件和线路连接关系表示在图 纸上的一种图示方法。
智能推荐系统
基于用户观看历史和偏好，智能推荐系统将提供更加个性化的内容推荐，提升用户体验。
高清化视机将向 4K超高清方向发展，为用户提供更加清 晰、逼真的视觉体验。
VS
8K超高清
未来，彩色电视机可能进一步发展至8K 超高清，满足用户对高清晰度画面的需求 。
在识读信号处理电路图时，需要 关注各部分电路的作用和工作原 理，以及信号的传输和处理过程。
电子线路图的识读方法
电子线路图的识读方法复杂的电子线路图，对于初学者来说，图上密密麻麻，看得眼花缭乱，根本不知从何下手识图，也不能从电子线路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子线路。
其实，我们只要对电子线路图进行仔细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。
而任何一张错综复杂、表现形式不同的电子线路图都是由一些最基本的电子电路组合而成。
我们如果将这些构成复杂电子线路图的最基本电路定义为基本单元电路，那么，我们只要掌握了这些最基本的单元电路，任何复杂的电路都可以看成是这些单元电路的组合。
例如：由分立元件组成的半导体超外差式收音机由变频、中放、检波、自动增益控制、前置低放、功放等6个单元电路所组成，如图所示。
彩色电视机可由高频电路、中频放大电路、视频检波电路、视频放大电路、伴音电路、色解码电路、同步分离电路、行扫描电路、场扫描电路、显像管电路、电源电路等组成，如图所示。
所以我们只要掌握了构成半导体收音机和彩色电视机的单元电路，我们就可以很容易识读半导体收音机和彩色电视机的电路原理图。
可见掌握最基本单元电路的识读，对于电子线路图的识读及学会电子线路图的设计，有着重要的意义。
电子线路图的识读方法下面本着掌握电子线路图的构成规律及进而学会设计电子线路固的目的，具体讲一讲电子线路图AT89C2051的识读方法和技巧。
1．掌握基本单元电路掌握基本单元电路，为识读复杂电路打好基础。
上面我们已经提到，任何复杂电路都是由基本单元电路构成，所以我们在识读复杂电路前，首先必须要掌握好基本单元电路。
在学习单元电路时，要掌握好基木单元电路的工作原理，电路的功能及特性，电路典型参数，组成电路的元器件以及每一个元器件在电路中所起到的作用，电路调试方法等。
如有必要，对每一个元器件的参数都应了解清楚。
2．分解复杂电路任何复杂电路都可以分解成若干个具有完整基本功能的单元电路，而每个单元电路在复杂电路中的功能不同，其作用也不同。
彩色电视机视频处理电路原理图解
彩色电视机视频处理电路原理图解视频处理电路，它通过匹配网络输人从显示卡送来的视频信号，经信号放大及对比度掌握、自动亮度限制等处理后，再输人到末级视放。
视放电路的核心是处理集成电路，常用的有LM1203、M51387、CXA1044等。
以下用典型的视频处理电路LM1203的电路结构和工作原理分析，它是特地为彩色显示器设计的宽带预视放芯片，功能方框见图1所示。
图1 视频处理电路功能框图LM1203内部含有R、G、B三通道放大器，每个通道都设有黑电平箱位电路，通过调整外元件，可转变放大器的基准直流电平，用作暗平衡掌握。
它犹如步转变RGB三路放大器的基准直流电平，则可实现亮度掌握。
内部还设有对比度掌握电路，用来同步转变三路放大器的增益，达到对比度调整的目的。
图中为一路基色通道的原理框图。
视频信号由AI反相放大并经对比度调整电路后加至A2正相输人端，因此转变电容上的电压，便调整了该通道的暗平流。
视频信号由AI反相放大并经对比度调整电路后加至A2正相输人端，，因此转变电容上的电压，便调整了该通道的暗平流源充电电流的幅值打算，而恒流源是由黑电平箝位比较器A3掌握的，转变A3的反相输’人端、正相输人端，即箱位（－）。
箱位（＋）都可达到转变通道放大器基准直流电平的目的，但A3工作与否是由输入的箝位脉冲打算的，在负极性的箝位脉冲到来时，A3放大电路开启工作。
AZ输出的信号再由TI放大，TI的放大倍数由R1／（R2＋R）打算，在该脚可附接一小电容，为放射极补偿电容，相当于增大了视频信号的高频增益，起到高频补偿的作用。
Ti输出的视频信号由A4放大，经T2射极输出。
其它两路的基色通道的原理相同。
视频通道发生故障常消失屏幕显示一片白或显示器显示的颜色不正常（缺基色）。
对于消失前一种故障现象的可能缘由，一是视频处理电路的集成芯片LM1203N损坏，二是视频放大电路消失故障（电源电压加上或视放管开路）。
对于消失后种故障现象，主要是缺少基色，如缺少某一种颜色，显示的颜色就不正常。
