电气控制及PLC试题库和答案.(DOC)

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

电气控制与PLC_习题集(含答案)

《电气控制与PLC》课程习题集一、填空题11.电磁机构中，吸引线圈的作用是（）。

2.用来分断或接通主电路的是交流接触器的（）。

3.电磁机构由（）、铁心、衔铁等几部分组成。

4.接触器用于远距离频繁地接通或断开交直流（）及大容量控制电路的一种自动开关电器。

5.把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。

6.交流接触器的触点系统分为（）和辅助触点，用来直接接通和分断交流主电路和控制电路。

7.电气控制系统中常用的保护环节有（）保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。

8.当电动机容量较大，起动时产生较大的（），会引起电网电压下降，因此必须采用降压起动的方法。

9.电动机连续转动与点动控制区别的关键环节是（）触头是否接入。

10. PLC采用（）的工作方式。

11.通常把内部存储器又称为（）。

12. PLC的运算和控制中心是（）。

13.具有自己的CPU和系统的模块称为（）。

14. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

15. PLC运行时总是ON的特殊存储器位是（）。

16.字移位指令的最大移位位数为（）。

17.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

18.把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用（）原则处理。

19.高速计数器HC的寻址格式是（）。

20.子程序可以嵌套，嵌套深度最多为（）层。

二、综合设计题21.画出三相笼型异步电动机单向反接制动的主电路及控制电路。

22.设计三相笼型异步电动机的正反转控制线路，要求有必要的保护环节（包括主回路和控制回路）。

23.两台电动机M1和M2，要求：（1）M1启动后，延时一段时间后M2再启动。

（2）M2启动后，M1立即停止。

根据以上要求，设计其电气控制线路（包括主电路和控制电路）。

24.画出一台电动机Y—△降压启动控制的电路图，要求有必要的保护环节（包括主回路和控制回路）。

电气控制与PLC习题集

《电器控制与PLC技术》习题集一．判断题（1）直流电磁铁机构的吸力与气隙的大小无关。

（）（2）只要外加电压不发生变化，交流电磁铁的吸力在吸合前、后是不变的。

（）（3）交流接触器铁芯端面嵌有短路铜环的目的是保证动、静铁芯吸合严密，不发生振动与噪声。

（）（4）触点的接触电阻不仅与触点的接触形式有关，而且与接触压力、触点材料及触点的表面状况有关。

（）（5）刀开关在接线时，应将负载线接在上端，电源线接在下端。

（）（6）一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（）（7）熔断器的保护特性是反时限的。

（）（8）热继电器的额定电流就是其触点的额定电流。

（）（9）一定规格的热继电器，其所装的热元件规格可能是不同的。

（）（10）低压断路器只有失压保护的功能。

（）（11）低压断路器的文字符号为FU。

（）（12）频敏变阻器是一种随电流的频率变化能自动改变阻值的变阻器，其阻值对频率很敏感。

（）（13）三相笼型异步电动机的电气控制线路，如果使用热继电器进行过载保护，就不必再装熔断器进行短路保护。

（）（14）现在有四个按钮，欲使它们都能够控制接触器KM通电，则它们的动合触点应串接到KM的线圈电路中。

（）（15）只要是笼型异步电动机就可以用Y/△方式降压启动。

（）（16）频敏变阻器的启动方式可以使启动平稳，避免产生不必要的机械冲击力。

（）（17）频敏变阻器只能用于三相笼型异步电动机的启动控制。

（）（18）电动机为了平稳停机应采用反接制动。

（）（19）变频器有统一的产品型号。

（）（20）失压保护的目的是防止电压恢复时电动机自启动。

（）（21）车床主要用来车削外圆、内圆、端面螺纹和定型面，也可用钻头、铰刀等刀具进行钻孔、镗孔、倒角、割槽及切断等加工工作。

（）（22）铣床不仅可以加工平面、斜面、沟槽等，还可以加工齿轮、螺旋面。

（）（23）使用摇臂钻床时，摇臂的移动严格按照摇臂的松开→移动→摇臂的夹紧的程序进行。

《数控机床电气控制与PLC》技能操作试题(适用于机械类专业学生)

《数控机床电气控制与PLC》技能操作试题
（适用于机械类专业学生，闭卷考试，时间90分钟)
一、考核项目的具体的内容
利用西门子s7-200PLC和现场提供的其他相关元器件，实现以下控制要求：现有一展厅，最多可容纳50人同时参观。

展厅进口与出口各装一传感器，每有一人进出，传感器给出一个脉冲信号。

试编程实现，当展厅内不足50人时，绿灯亮，表示可以进入；当展厅满50人时，红灯亮，表示不准进入。

二、操作要求及评分标准
1.程序正确（40分）
2.接线正确（30分）
3.接线美观，布局合理，符合国家相关标准的要求（20分）
4.功能能正确实现(10分)
5.违反安全操作要求，每次扣除20分三、学生操作的具体情况记录或考核评分表
（根据考试内容，自行设计评分表，包括：学号、姓名、考核项目、得分等，要按学号从小到大顺序排列）
展厅人数控制系统
第1页共2页第2页共2页。

机床电气控制与PLC（第2版_刘祖其）第1-8章习题答案

第1章综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-4，7、8、9，17-24(× )5、6，10-16，二、填空题1. 通电和断电。

2．电压和电流。

3． 10 A，专门 ; 4．灭弧系统、保护装置、操作机构。

5．动、静。

6． 1140 V、 630 A。

7．双金属片、加热元件、动作机构。

8．电感、电子。

9．灭弧栅；磁吹灭弧；纵缝。

10．机械位移电信号。

11． 1 200 V 1 500 V。

12．短路和严重过载。

13．交流和直流。

14. 电磁系统、触头系统、灭弧装置。

15. 延时接通或断开。

三、选择题1. ( B )。

2. (B)。

3. (B )。

4. (B )。

5. (C )。

6. (C)7. (A )8. ( B )9. ( A ) 10. ( B )四、简答题1．答：交流接触器是电力拖动和自动控制系统中用来自动地接通或断开大电流电路的一种低压控制电器，主要控制对象是电动机，能实现远距离控制，交流接触器具有欠(零)电压保护、低电压释放保护、使用寿命长、工作可靠性高等优点,是一种最重要和最常用的低压控制电器。

2．答：电流继电器与电压继电器在结构上的区别主要是线圈不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。

3．答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。

当负载电流超过规定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，断开主电路，实现了对电动机的过载保护。

热继电器不能作短路保护。

4．答：低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。

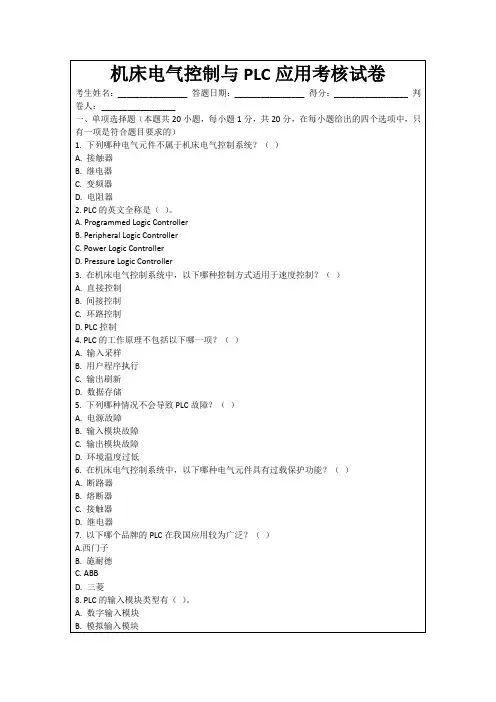

机床电气控制与PLC应用考核试卷

3. PLC的输出模块可以直接驱动大功率负载。（）
4.机床电气控制系统中，所有的电气故障都可以通过PLC进行检测和保护。（）
5. PLC的编程语言只有梯形图一种形式。（）
6. PLC的输入信号通常不需要进行信号调理。（）
7.使用PLC可以减少机床电气控制系统的故障率和维修成本。（）
8. PLC的输出模块只需要提供数字输出，不需要模拟输出。（）
B.气缸
C.电磁阀
D.变频器
3. PLC的输入信号类型可能包括以下哪些？（）
A.数字信号
B.模拟信号
C.脉冲信号
D.旋转编码器信号
4.以下哪些因素会影响机床电气控制系统的稳定性？（）
作人员的技能
5. PLC编程语言包括以下哪些类型？（）
A.梯形图
12. C
13. D
14. D
15. A
16. D
17. D
18. D
19. C
20. A
二、多选题
1. ABC
2. ABC
3. ABCD
4. ABCD
5. ABCD
6. ABCD
7. ABC
8. ABC
9. ABC
10. ABCD
11. ABC
12. ABCD
13. ABC
14. ABC
15. ABCD
3.请解释什么是星角启动控制，它在机床电气控制系统中是如何应用的？
4.假设你需要为一个简单的机床电气控制系统设计一个PLC程序，请列出设计PLC程序的基本步骤，并简要说明每个步骤的目的。
标准答案
一、单项选择题
1. D
2. A
3. C
4. D
5. D
6. A

《机床设备电气与PLC控制》测验题(2)

《机床设备电气与PLC控制》测验题（2）姓名成绩一、判断题（每题1分，共30分）1、触头的电磨损是由触头间电弧的高温使触头金属汽化和蒸发造成的，机械磨损是由于触头接触面撞击造成的。

（）2、三相变极多速异步电动机不管采用什么办法，当f=50H2时，电动机最高转速只能低于3000r/min。

（）3、变阻调速不适合于笼型异步电动机。

（）4、电枢回路串电阻的调速方法，由于它的能量损耗小，所以应用很广泛。

（）5、深槽式与双笼型三相异步电动机，起动时由于集肤效应而增大了转子电阻，因此，具有较高的起动转矩。

（）6、三相笼型异步电动机运行时，若电源电压下降，则定子电流减小。

（）7、三相笼型异步电动机直接起动时，其起动转矩为额定转矩的4～7倍。

（）8、气隙磁场为旋转磁场的三相异步电动机能自行起动。

（）9、直流发电机的电枢绕组中产生的是直流电动势。

（）10、直流电动机的电枢绕组中通过的是直流电流。

（）11、直流电动机的过载保护采用热继电器。

（）12、直流电动机的弱磁保护采用欠电流继电器。

（）13、要改变他励直流电动机的旋转方向，必须同时改变电动机电枢电压的极性和励磁的极性。

（）14、直流电动机的人为特性比固有特性软。

（）15、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。

（）16、他励直流电动机的减压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。

（）17、两相对称绕组，通入两相对称交流电流，其合成磁通势为旋转磁通势。

（）18、改变电流相序，可以改变三相旋转磁通势的转向。

（）19、不管异步电机转子是旋转，还是静止，转子磁通势都是相对静止的。

（）20、三相异步电动机转子不动时，经由空气隙传递到转子侧的电磁功率全部转化为转子铜损耗。

（）21、变极调速只适合于笼型异步电动机。

（）22、当三相异步电动机转子不动时，转子绕组电流的频率与定子电流的频率相同。

（）23、三相异步电动机的转子转速不可能大于其同步转速。

电气控制与plc试题及答案

电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。

答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。

答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。

（）答案：√7. PLC的输出信号只能控制继电器。

（）答案：×四、简答题8. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。

9. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。

五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

六、论述题11. 论述PLC在现代工业生产中的重要性。

答案：PLC在现代工业生产中具有极高的重要性。

它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。

此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。

七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。

如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。

机床电器及PLC(高起专)

单选题1. 在机床电气控制电路中采用两地分别控制方式，其控制按钮连接的规律是__ ___。

(2.5分)(A) 全为串联(B) 全为并联(C) 起动按钮并联，停止按钮串联(D) 起动按钮串联，停止按钮并联参考答案：C2. 交流接触器在不同的额定电压下，额定电流_____。

(2.5分)(A) 相同(B) 不相同(C) 与电压无关(D) 与电压成正比参考答案：A3. 熔断器的作用是_____(2.5分)(A) 控制行程(B) 控制速度(C) 短路或严重过载(D) 弱磁保护参考答案：C4. 通电延时时间继电器，它的延时触点动作情况是____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：A5. 最基本的电气控制方法是____。

(2.5分)(A) 继点接触器控制(B) 计算机控制(C) PLC控制(D) 单片机控制参考答案：A6. 断电延时时间继电器，它的延时触点动作情况是_____。

(2.5分)(A) 线圈通电时触点延时动作，断电时触点瞬时动作(B) 线圈通电时触点瞬时动作，断电时触点延时动作(C) 线圈通电时触点不动作，断电时触点瞬时动作(D) 线圈通电时触点不动作，断电时触点延时动作参考答案：B7. 热继电器的整定值为6.8A，则动作范围应选用_____。

(2.5分)(A) 0.4~0.64A(B) 0.64~1A(C) 4~6.4A(D) 6.8~10A参考答案：D8. 接触器的型号为CJ10-160，其额定电流是____。

(2.5分)(A) 10A(B) 160A(C) 10~160A(D) 大于160A参考答案：B9. 电器元件的接线图中______。

(2.5分)(A) 采用集中法表示每一电器元件(B) 元件各带电部件可以分开画(C) 标注可以和原理图不一致参考答案：A10. 时间继电器的作用是_____。

《机床电气与PLC控制》试题及答案

电气控制及PLC 期末试卷（A 卷）（闭卷考试）一、填空题（每空格1分，共20分）1、电气控制系统中常用的保护环节有：短路保护、过载保护、过电流保护、零电压和欠电压等。

2、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁二、判断题（每小题2分，共10分．正确的打＂√＂，错误的打＂×＂）1. 电气原理图中控制电路就是从电源到电动机绕组的大电流通过的路径。

（×）2. 电气安装接线图与原理图不同，接线图中同一电器的不同部分须画在一起。

（√） 3. 电动机的速度控制为调速，而由于外加负载变动引起的速度变化则不是。

（√）4. 直流电机的弱磁调速属于恒转矩调速。

（×）5. PLC 是以CPU 为核心的电子控制系统，实质上是一种工业控制用的专用计算机。

（√）三、简答题（共5小题，共45分）简述PLC 的硬件组成及工作原理。

（10分）：1.一般由基本单元、扩展单元组成。

PLC 的基本单元主要包括：CPU 、存储器、输入/输出模块、电源模块、I/O 扩展接口、外设I/O 接以及编程器等部分组成。

（5分）的工作原理：（1）PLC 采用的是周期性循环扫描的工作方式。

（2分）（2）PLC 的工作过程分为：输入采样、程序执行和输出刷新三个阶段。

（3分）S 的调速方法（8分）：1.转子串电阻调速（2分）调压调速（2分）3.串级调速（2分）4.电磁转差离合器调速（2分）3.分别列举机床电气控制系统中自锁控制与互锁控制的电路。

（10分）解答：自锁控制（5分）互锁控制（5分）4.根据语句表画出对应的梯形图。

（7分）0 LD X0 5 LDI X4 1 AND X1 6 AND X5 2 LD X2 7 ORB 3 AND X3 8 OUT Y6 4ORB解答：5. 运用FX2N 系列PLC 的堆栈指令将题所示梯形图转换为语句指令程序，并加以必要的注释。

电气控制与plc考试题库及答案

电气控制与plc考试题库及答案一、单选题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制单元答案：A2. 下列哪个选项不是PLC的特点？（）。

A. 高可靠性B. 易于编程C. 价格昂贵D. 灵活性高答案：C3. PLC的输入/输出接口通常采用的信号类型是（）。

A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多选题1. PLC在工业控制中的应用包括（）。

A. 机床控制B. 交通信号控制C. 家庭电器控制D. 机器人控制答案：A B D2. 下列哪些是PLC的编程语言？（）。

A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案：A B C三、判断题1. PLC的输入/输出接口可以直接与交流220V的设备连接。

（）答案：错误2. PLC的扫描周期是指PLC完成一次从输入扫描到输出更新的全过程。

（）答案：正确3. PLC的程序可以在运行中随时修改。

（）答案：错误四、填空题1. PLC的编程语言中，______图是最常用的编程语言之一。

答案：梯形2. PLC的输出接口通常包括______输出和继电器输出。

答案：晶体管3. PLC的输入接口通常包括______输入和______输入。

答案：直流；交流五、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理是采用循环扫描的方式，首先对输入信号进行扫描，然后执行用户程序，最后更新输出状态。

2. 解释PLC的扫描周期对系统性能的影响。

答案：PLC的扫描周期决定了系统响应的速度，扫描周期越短，系统响应越快，但可能会增加CPU的负担，反之则可能导致系统响应变慢。

六、计算题1. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以完成多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

2. 如果一个PLC的输入信号处理时间为2ms，输出信号处理时间为1ms，计算该PLC的最小扫描周期。

《机床电气控制与PLC》习题答案-第3章习题答案

3.5 综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-3，5-12，15-20；（×）4、13、14。

二、填空题1．主、控制及照明。

2．说明书、电气控制原理、电气总装接线与电器元件布置。

3．主、控制、辅助及特殊控制。

4．切削速度和切削用量。

5．正、反转。

6．主轴，冷却泵；刀架快速移动。

7．机械和电气；矩形和圆。

三、简答题1．答：按下启动按钮SB2，接触器KMl的线圈得电吸合，KMl主触头闭合，主轴电动机Ml起动运行, 同时KMl的自锁触点和另一副常开触点闭合。

按下停止按钮SBl, 主轴电动机Ml停转。

2．答：(1)所使用的液压泵电动机、砂轮电动机、砂轮箱升降电动机和冷却泵电动机均采用普通笼型交流异步电动机。

(2) 换向是通过工作台上的撞块碰撞床身上的液压换向开关来实现的，对磨床的砂轮、砂轮箱升降和冷却泵不要求调速。

(4) 磨削工件采用电磁吸盘来吸持工件。

并有必要的信号指示和局部照明。

(5)砂轮电动机、液压泵电动机和冷却泵电动机采用直接起动，砂轮箱升降电动机要求能正、反转。

(7)保护环节完善,对电动机设有短路保护、过载保护、电磁吸盘欠压保护等。

(8)为减少工件在磨削加工中的热变形并冲走磨屑,以保证加工精度,需用冷却液。

3.答：主电路中共有四台电动机：其中液压泵电动机是Ml,用于工作台的往返运动；砂轮电动机是M2，用于砂轮转动来完成磨削加工；冷却泵电动机是M3。

为砂轮磨削工件时输送冷却液, 用于单向旋转。

冷却泵电机M3只有在砂轮电机M2运转后才能运转。

砂轮升降电动机是M4，用于磨削过程中调整砂轮与工件之间的位置。

4．答：铣床主电路共有三台电动机。

（1）M1是主轴电动机，拖动主轴带动铣刀进行铣削加工，起动和停止采用两地控制，一处在升降台上，一处在床身上，KMl是Ml的起动接触器，SA5是主轴换向开关。

由于惯性，主轴设有反接制动。

（2）M2是进给电动机，通过操纵手柄和机械离合器的配合后可进行工作台前后、左右、上下6个方向的进给运动和快速移动，由接触器KM3、KM4控制M2的正反转。

机床电气控制与PLC试题

一、判断题（本大题共10小题，每题1分，共10分。

正确用“O”表示，错误用“×”表示）1、改变电动机任意两相绕组接电源的顺序，可以改变该三相交流电动机的转向。

（O）2、接触器是用来频繁地接通和断开交直流主电路和大容量控制电路，实现远距离自动控制的电器。

（O）3、PLC中的所有内部元件均为软继电器。

（O）4、熔体的额定电流是长期通过熔体不熔断的最大工作电流。

（O）5、PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动。

（×）6、主令电器是用来发出控制指令的电器。

（O）7、热继电器可以用作短路保护。

（×）8、电流继电器的线圈并接或串接于电路中都可以。

（×）9、PLC的采用循环扫描的工作方式。

（O）10、变频调速不适合于笼型异步电动机。

（×）二、选择题（本大题共10小题，每题1分，共10分）1、热继电器的电气符号是：（C）A、SBB、QFC、KRD、FU2、用来分断或接通控制电路的是交流接触器的（A）A、辅助触点B、主触点C、线圈D、衔铁3、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）A、电动机不能转动B、电源短路C、电动机转向不定D、电动机正常转动4、自锁控制电路具有失压保护功能，实现该功能的电器是（D）。

A．按钮 B. 热继电器 C. 熔断器 D. 接触器5、速度继电器在控制电路中的作用是实现（ A ）A、反接制动B、速度计量C、速度控制D、保护作用6、PLC内部只能由外部信号驱动的器件是（ C ）A、内部继电器B、输出继电器C、输入继电器D、辅助继电器7、PLC输出继电器在程序中可供使用的触点数为（ C）A、1个B、2个C、无限个D、3个8、下列对PLC软继电器的描述，正确的是：（A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、时间继电器的线圈是在（ D ）信号时，触点经过一段时间才动作的电器。

数控机床电气控制题库

《数控机床电气控制与PLC》练习题适用班级：2009级数控技术1~４班第一章绪论一、填空题１、数控机床自诞生至今５0多年来，其核心数控系统的发展经历了数控阶段和计算机数控阶段。

2、在数控机床上产生低速爬行主要是因机床导轨与工作台之间的摩擦力而引起的。

3、失动是由于伺服驱动系统滚珠丝杠与螺母的间隙、传动链的扭转或者构件的挠曲等因素引起的。

4、在应用上，摩擦力分成三类: 粘性摩擦力、库仑摩擦力和静摩擦力。

二、选择题１.下列关于世界第一台数控机床的描述正确的是（Ｂ)A）194６年在美国研制成功B)它是一台3坐标数控铣床C)用它来加工直升机叶片D)它用晶闸管-直流电机驱动第二章数控机床电气控制基础知识一、填空题１、低压断路器是将控制和保护的功能合为一体的电器。

2、低压断路器常作为不频繁接通和断开的电路总电源开关或者部分电路的电源开关，常见的形式有塑料外壳式断路器、小型断路器。

3、接触器由电磁机构、触点系统、灭弧装置及其他部件四部分组成。

4、小型断路器主要用于照明配电系统和控制回路。

5、使用低压断路器实现短路保护比使用熔断器优越。

6、接触器是一种用来频繁接通或分断电路带有负载的自动控制电器。

7、接触器按其主触点通过电流的种类不同,分为直流、交流两种。

8、继电器是一种根据输入信号的变化接通或断开控制电路的电器。

９、继电器常见的类型有电磁式继电器、时间继电器、热继电器、固态继电器等。

１0、时间继电器是一种用来实现触点延时接通或断开的控制电器。

１1、固态继电器是一种带光电隔离器的无触点开关。

1２、在选择变压器的时候，根据设备的需要，变压器有标准和非标准两种。

13、在数控机床中三相变压器主要是给伺服驱动系统供电。

14、数控机床主要使用开关电源和一体化电源。

15、绘制电气原理图时，一般分为主电路和辅助电路两部分画出。

１６、熔断器主要由熔断体和熔座两部分组成。

17、熔断体是一次性使用元件,熔断后，再次工作必须更换。

１8、数控机床上主要使用3种类型的导线:动力线、控制线、信号线。

电气控制与PLC试题库4选择题有答案

电气控制与PLC试题库4(选择题有答案)《电气控制与PLC》试题库4PLC选择试题及答案一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M 正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms?A100 ms ，B、10ms C、15 ms D、30 ms 正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M 正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000 正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、FX系列PLC,主控指令应采用A、CJB、MCC、GO TOD、SUB正确答案：B32、FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：A52、FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL 正确答案：D53、FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL正确答案：C54、FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：C55、FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：B56、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C57、FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：D58、FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V 正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、FX1N系列PLC,晶体管输出类型的PLC 主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、FX1S系列PLC,晶体管输出类型的PLC 主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D 地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC) D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、 D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486 正确答案：A、B、C。

电气控制与PLC试题及部分答案

《电气控制与P L C》试题(一)一、填空题（每空1 分，共20分）1、常用的主令电器有__________和____________等。

2、交流接触器的灭弧一般采用___电动力吹弧___________、____栅片灭弧________和___磁吹灭弧___________等，直流接触器采用__________灭弧的方式。

3、三相笼型异步电动机常用的降压起动方法有_____反接制动_______、________________和___能耗制动____________等。

4、桥式起重机中实现电动机短路保护，通常采用______________。

5、为使变速时齿轮易于啮合，X62W铣床中设置了________________控制线路。

6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段。

7、说明下列指令意义。

MC 主控指令 ORB RET LDMPS RST二、选择题（每题2 分，共20 分）1、由于电弧的存在，将导致_______。

A、电路的分断时间缩短；B、电路的分断时间加长；C、电路的分断时间不变；D、分断能力不变。

2、在控制线路中，如果两个动合触点串联，则它们是_________关系。

A、或逻辑；B、与逻辑；C、非逻辑；D、与非逻辑。

3、下列软元件中，属于字、位混合的元件是______。

A、X；B、M；C、T ；D、Y。

4、操作数K3Y0表示________。

A、Y0~Y12组成3个4位组；B、Y0~Y12组成4个3位组；C、Y0~Y13组成3个4位组；D、Y0~Y13组成4个3位组。

5、下列指令使用正确的是_____。

A、OUT X0；B、MC M100；C、SET Y0；D、OUT T06、下列电器中不能实现短路保护的是_________。

A.熔断器；B.过电流继电器；C.热继电器；D.低压断路器7、对于接触器触点过热原因不正确的说法是_______。

(完整版)电气控制与PLC试题库和答案

电气控制与PLC复习题一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器.2、主令电器:自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器.5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电.7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组,起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路,14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式)或使输出状态发生阶跃变化(无触头式）17、热继电器：是利用电流的热效应原理来工作的保护电器.18、交流继电器:吸引线圈电流为交流的继电器。

19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件，起接通和分断电路的作用.22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能，从而带动触头动作。

23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
