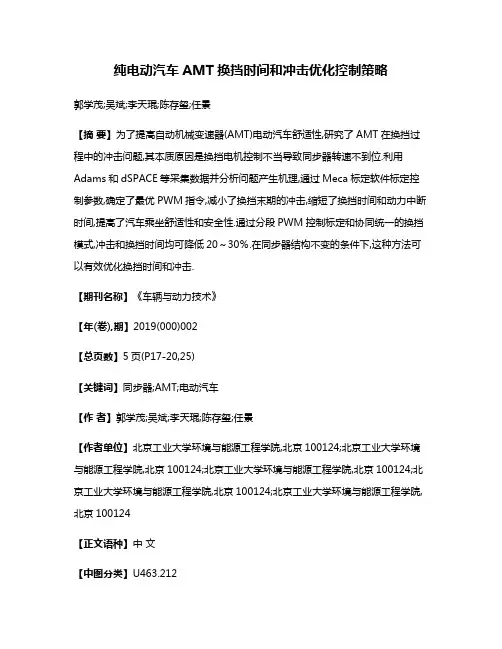

纯电动汽车AMT换挡时间和冲击优化控制策略郭学茂;吴斌;李天琨;陈存玺;任景【摘要】为了提高自动机械变速器(AMT)电动汽车舒适性,研究了AMT在换挡过程中的冲击问题,其本质原因是换挡电机控制不当导致同步器转速不到位.利用Adams和dSPACE等采集数据并分析问题产生机理,通过Meca标定软件标定控制参数,确定了最优PWM指令,减小了换挡末期的冲击,缩短了换挡时间和动力中断时间,提高了汽车乘坐舒适性和安全性.通过分段PWM控制标定和协同统一的换挡模式,冲击和换挡时间均可降低20~30%.在同步器结构不变的条件下,这种方法可以有效优化换挡时间和冲击.【期刊名称】《车辆与动力技术》【年(卷),期】2019(000)002【总页数】5页(P17-20,25)【关键词】同步器;AMT;电动汽车【作者】郭学茂;吴斌;李天琨;陈存玺;任景【作者单位】北京工业大学环境与能源工程学院,北京100124;北京工业大学环境与能源工程学院,北京100124;北京工业大学环境与能源工程学院,北京100124;北京工业大学环境与能源工程学院,北京100124;北京工业大学环境与能源工程学院,北京100124【正文语种】中文【中图分类】U463.212当前世界能源形势紧张,环境问题日益突出,电动汽车取代内燃机汽车成为发展趋势[1].美国、欧洲、日本等国家和地区都十分重视汽车的电动化,因此,无论是政策上还是技术上电动汽车都更具优势[2].为了使电机的力矩特性更加适合汽车需求,需要配备变速器[3].而追求汽车的舒适性、操纵便捷性,自动变速器是发展的必然趋势.AMT相较于其他自动变速器(CVT、DCT、AT)具有效率高、体积小、重量轻和成本低等特点,在国内使用较多[1,4-5].文献[1]采用PD算法控制多挡换挡电机.文献[3]提出了整车控制器控制驱动电机参与换挡过程的综合协调匹配控制方法.文献[5]对AMT换挡可靠性进行了研究.文献[6]利用CAN总线技术实现了驱动电机控制器和AMT控制器的协调控制.总的来说,目前AMT的研究多集中于整体策略的研究,没有对换挡过程的具体优化;多利用较为复杂的PD控制,而非PWM控制技术;并且集中在货车和大客车等舒适性要求较低的车辆,而对于舒适性要求高的小客车而言,降低换挡时间和冲击显得尤为重要.文中通过对纯电动汽车AMT换挡过程进行研究,提出换挡电机与动力电机相互配合的协同换挡策略和PWM分段控制策略,降低了换挡时间和冲击.首先分析了换挡各阶段同步器的运动状态,然后从理论上和计算机仿真结果对冲击进行分析验证,最后进行台架标定与试验,发现这种策略可有效降低冲击并减少换挡时间.1 换挡机构与过程1.1 换挡机构选用有刷直流电机作为换挡电机.相对于步进电机的控制系统复杂,且存在失步现象,直流电机启动和调速性能好、体积小、能耗低、精度高,适合换挡电机小功率快反应的要求.与无刷直流电机比较,有刷直流电机控制简单、可靠性高、成本低. 丝杠和拨叉是换挡执行机构.随着换挡电机的转动,滚珠丝杠中的滑块会做直线运动.滑块的运动受到摇臂的阻碍从而产生轴向力,使换挡摇臂绕轴心转动,由于摇臂的另一端在换挡拨叉轴的凹槽内,而拨叉轴只能在固定槽内做直线运动,因此换挡电机的旋转运动最终转变为拨叉轴的直线运动,拨叉轴进一步带动啮齿套作直线运动,从而实现变速器的换挡.换挡执行机构如图1所示[7].通过控制电机控制拨叉运动速度与位置间接控制同步器.图1 换挡执行机构1.2 换挡过程冲击主要产生于挂挡阶段,下面我们对挂挡过程中同步器(惯性锁环式)行为分阶段进行分析.(1)预同步阶段在预同步阶段,挂入高挡与挂入低挡稍有不同,但在原理上基本一致,下面以挂入高挡为例介绍预同步阶段工作过程.当接合套在空挡位置时,滑块与同步环存在一定的间隙.同步环由花键毂带着一起转动,当开始换挡时,接合套开始轴向移动,消除了滑块与同步环之间的间隙之后,会推动同步环开始轴向移动,同步环内锥面与接合齿圈锥面开始接触.(2)同步锁止阶段在轴向力的作用下,接合套将同步环紧紧地压在接合齿圈上,二者摩擦锥面间产生的摩擦力矩也越来越大.直到同步环与接合齿圈的转速差为零.由于锁止面上锁止角存在,锁止面上会产生切向的分力,这个分力会产生一个拨环力矩.(3)拨环阶段当同步锁止阶段结束后,同步环与接合齿圈的转速差为零,二者摩擦锥面间没有了相对滑动,所产生的摩擦力矩就会逐渐降低并小于拨环力矩.拨环力矩就会使同步环相对于接合套转过一定角度.接合套就会继续向接合齿圈轴向移动.(4)啮合阶段在拨环阶段结束后,接合套会在轴向力的作用下继续轴向运动并通过同步环.在通过同步环之后,接合套就会与接合齿圈进行啮合.2 换挡冲击分析2.1 理论分析由第一部分换挡过程分析知挂挡时的冲击主要产生于同步锁止和拨环阶段.冲量是力的时间累积效应的量度,用冲量来表示冲击会比单纯用作用力来衡量更加合适,冲量计算公式如下:Ft=mv2-mv1=m(v2-v1)=mΔv.(1)同步器质量不变,因此,挂挡时速度降Δv越小冲击越小.2.2 Adams仿真验证分析惯性锁环式同步器的结构并用Solidworks建立三维模型,然后导入Adams 软件.在Adams环境中设置常用单位、同步器的各个构件的属性与换挡力函数,进行计算机仿真.Adams的同步器仿真模型如图2所示.图2 Adams的同步器仿真模型2.3 仿真结果仿真结果如图3所示.图3 Adams仿真结果上图是一个降挡的仿真结果,描述了部件随时间的状态变化.点划线表示接合套位移,实线表示接合齿圈角速度,虚线表示花键毂角速度.左侧主坐标轴是角速度,右侧副坐标轴是位移.接合齿圈速度会有一个突变(图中实线突变处)这就是换挡冲击.这个冲击可大可小,跟挂挡时齿轮接合时机有关.可以通过降低接合时刻的接合套速度减小冲击.3 双电机协调控制与分段PWM结合3.1 双电机协调控制由于没有离合器,因此动力中断依赖于驱动电机模式转换.驱动电机的3种工作模式:自由模式;调速模式;力矩模式.换挡电机和驱动电机一体化控制时,换挡电机控制器(TCU)与驱动电机控制器(MCU)在整车控制器(VCU)的协调控制下完成换挡[6].正常行驶工况下,动力驱动系统工作在力矩模式下,此时,电机的输出转矩与加速踏板成正比;在换挡期间,驱动电机首先降矩转换为自由模式,接着换挡电机可以轻易地摘挡,然后驱动电机进入调速模式,达到合适的转速差时挂挡,紧接着驱动电机升矩进入力矩模式汽车正常行驶.换挡过程与电机模式关系如表1所示. 表1 换挡过程与电机模式关系换挡过程电机工作模式控制策略换挡前力矩模式根据踏板信号输出目标力矩摘空挡自由模式目标力矩为0,电机自由旋转等待同步调速模式给定目标转速换挡操作自由模式目标力矩为0,电机自由旋转换挡完成力矩模式根据踏板信号输出目标力矩电机的转速与转矩由传动控制系统经由CAN总线发出,驱动电机的工作模式由传动控制系统控制.控制流程图如图4所示.图4 两挡AMT换挡策略3.2 分段PWMPWM技术是以固定的频率开关恒压源,相比较于PID, PWM具有响应快、效率高、调速范围宽、使用元件少、线路简单等特点,适合于换挡这种持续时间短,速度精度要求相对较低的情况,因此采用改变PWM的方式来调节电机的速度.分三段PWM有利于控制电机速度的变化.换挡电机和驱动电机一体化控制策略与分段PWM的换挡电机控制方式结合理论上是可以降低冲击的.紧接着建立Simulink/Stateflow控制模型对PWM进行标定并试验验证.4 台架试验与标定4.1 台架结构台架主要由变速箱、控制电机、驱动电机、控制单元以及电池组和飞轮构成,如图5所示.图5 AMT台架示意图4.2 建立Simulink/Stateflow控制模型传感器,控制器(TCU, MCU)连同dSPACE和计算机共同构成一个开环系统.根据换挡逻辑和控制策略建立Simulink/Stateflow控制模型并编译刷写到CPU中,利用Meca进行数据标定.4.3 PWM分段标定依据前面的冲击分析,要尽量降低齿轮接合时的速度以减小冲击,同时要减小换挡时间.于是想出不同时刻用不同的PWM值,而不是从始至终用一个值.优化前挂挡PWM恒为0.8,优化后PWM分为3段,分别为1、0.5、1.4.4 试验结果依据上面的试验条件得到优化前后换挡过程如图6所示.图6 优化前后换挡过程峰值速度出现的位置是接合套接触接合齿圈时的速度,此时,速度越大,冲击越大,对同步器的损伤越大.从图中取冲击前后两个速度极值点进行冲量分析,设同步器质量为m0.(1)优化前(0.631,253.5),(0.645,39.0)Ft1=mΔv=m0(253.5-39.0)=214.5m0.(2)优化后(0.618,172.8),(0.624,12.8)Ft2=mΔv=m0(172.8-12.8)=160.0m0.(3)降辐(4)(2)优化前换挡时间Δt1=0.700-0.316=0.384(s).(5)优化后Δt2=0.668-0.381=0.287(s).(6)降幅(7)通过台架试验证明利用协同控制和分段PWM的控制可以有效降低换挡时间的换挡冲击.中间一段减小了PWM,一定程度上增加了换挡时间,总时间却减少了.事实上,同步器齿形结构决定了齿轮结合时有顺齿和逆齿两种情况,顺齿可直接挂挡,几乎没有冲击,但遇上逆齿,会造成接合套反弹,大大降低了换挡效率.所以,恒PWM换挡在一定概率上时间很短,不过综合冲击、时间和同步器寿命来考虑,PWM分段控制为最优策略,结合电机工作模式的切换,有效提高了换挡效率.分为三段而不是两段或四段是由于冲击在换挡过程中部出现,三段正合适,少了会使时间增加,再多徒增控制的复杂性,降低换挡效率.5 结论1)PWM分段控制与双电机协调控制策略结合可以有效降低换挡时间和冲击,延长同步器使用寿命.2)这种方法具有普遍性,由于同步器材料和齿形的差异,结合仿真速度变化图略微标定修改PWM值即可达到不错的效果.参考文献:【相关文献】[1] 席军强,王雷,付文清,等. 纯电动客车自动机械变速器换挡过程控制[J]. 北京理工大学学报, 2010, 30(1):42-45.[2] 朱文燕.纯电动汽车的发展现状及性价比.市场经济与价格[J]. 2016,12(8):16-19.[3] 胡建军,李康力,胡明辉,等. 纯电动轿车AMT换挡过程协调匹配控制方法.中国公路学报[J]. 2012, 25(1):152-158.[4] 王阳,席军强,陈慧岩. AMT换挡冲击产生机理与对策研究.汽车工程[J]. 2009, 31(3):253-257.[5] 刘拂晓,赵韩,江昊,等. 纯电动汽车AMT换挡规律及仿真研究[J].合肥工业大学学报(自然科学版). 2013, 36(11):1281-1284.[6] 张承宁,武小花,王志福,等. 电动车辆AMT换挡过程中驱动电机控制策略.北京工业大学学报[J]. 2012, 38(3):325-329.[7] 刘正伟.电动客车无同步器AMT换挡过程控制研究[D]. 吉林:吉林大学, 2017.。

自动挡 工作原理

自动挡 工作原理

自动挡工作原理
自动挡是一种汽车变速器的设计,它可以根据驾驶员的输入和车辆行驶状况,自动选择最佳的档位并进行变速。

其工作原理主要包括以下几个方面:
1.液力变矩器:自动挡车辆中通常采用液力变矩器,它将发动
机的动力传递给传动系统。

液力变矩器由涡轮和涡轮轮叶片、泵轮和泵轮叶片以及锁定离合器组成。

当发动机转速增加时,涡轮通过液力作用力使泵轮旋转,从而将动力传递到传动系统。

2.行星齿轮机构:自动挡车辆中的行星齿轮机构是变速器的核
心部件。

它由多个齿轮和离合器组成,可以实现不同的传动比。

行星齿轮机构通过离合器的组合与切换,使车辆在不同档位间进行换挡。

3.控制系统:自动挡车辆的控制系统根据车辆的速度、转速、
油门踏板的位置和驾驶员的输入信号,通过传感器和电子控制单元来监测和计算。

控制系统根据这些信息来确定最佳的变速策略,并通过电磁阀来控制液压系统,实现离合器的切换和油压的调整。

4.换挡逻辑:自动挡车辆的换挡逻辑基于车速、转速和油门踏
板的位置等参数。

通常,低速时自动挡车辆会自动选择低档位,以提供更多的马力和扭矩。

而在高速行驶时,自动挡车辆会自动选择高档位,以提供更高的燃油经济性。

总结起来,自动挡的工作原理是通过液力变矩器、行星齿轮机
构和控制系统的协同工作,根据车辆行驶状况和驾驶员的输入信号,实现自动选择最佳的变速档位,提供舒适的驾驶体验和更高的燃油经济性。

基于动力换挡变速箱换挡控制策略的研究

基于动力换挡变速箱换挡控制策略的研究

基于动力换挡变速箱换挡控制策略的研究摘要:动力换档变速器是机械平地机最关键的部件,它是平地机的动力和速度转换的核心,它的换档控制直接关系到平地机的乘坐舒适度和零部件的寿命。

针对机械平地机在载荷快速变化和经常换档的情况下,进行变速器的换档质量和控制策略的研究是十分必要的。

因此,对换挡控制策略的研究主要是为了改善换挡质量,降低换挡冲击,使换挡过程快速、平稳、无冲击地进行,从而改善汽车的乘坐舒适性和使用寿命。

关键词:机械式平地机;动力换挡变速箱;换挡策略;测试引言:本文介绍了机械式平地机动力换档变速器的技术状况,并对目前影响其换档质量的几种主要控制策略进行了讲解,,总结出了造成这种情况的原因,并给出了相应的处理方法。

1、动力换挡变速箱的换挡品质评价1.1换挡时间换档时间是反映换档质量的综合指标,要想提高换档质量,就必须在平顺性换档的前提下,尽可能地减少换档时间。

在实际试验中,可以通过在车辆行进方向上的加速来替代换档冲击[1]。

1.2换挡时间与换挡冲击度的关联对于重型平地机,若换档时间太长,则会导致工作车的速度骤然降低,一旦换档完毕,因车速降低,无法与现有引擎转速相适应,则会导致引擎失速,严重时会导致引擎失灵。

要消除这种情况,降低离合器的滑磨功、提高效率、提高摩擦片的使用寿命,必须尽可能地缩短换档时间,但是这样做会增加换档的冲击力(也就是在换档的时候出现撞车),从而降低驾驶舒适性。

因此,研究换档质量的关键在于考虑换档时间与换档冲击之间的矛盾,采用最佳的控制策略,既能满足汽车的行驶需求,又能满足汽车行驶的舒适度。

2、换挡控制策略电子式动力换档齿轮箱K1至K8是换档离合器,而 A至 H是与离合器的离合相对应的电磁阀。

换档变速器的换档过程,实际上就是通过电磁阀来控制相应的离合器进行接合和脱开,从而将动力通过不同的路径从输入轴传输到输出轴。

目前,我国的电子式换档变速器在我国的应用并不多,对其控制策略的研究也较少,现有的研究集中在换档时开关位置的选取和离合器油压的控制上。

简述电控自动变速器的控制原理

简述电控自动变速器的控制原理

简述电控自动变速器的控制原理电控自动变速器是一种应用电子控制技术的自动变速器,通过电子控制单元(ECU)来感知驾驶员需求,监测车辆工况,在不同工况下,精确控制换挡时机、换挡顺序和换挡时刻等参数,以提供最佳的换挡体验和车辆性能。

电控自动变速器的控制原理主要包括传感器、执行器和控制算法三个部分。

1.传感器:电控自动变速器通过感知多种多样的车辆和驾驶员输入信号,得到与车辆工况相关的数据。

常见的传感器包括油门位置传感器、刹车踏板位置传感器、转速传感器、温度传感器、油压传感器、车速传感器等。

这些传感器将车辆工况转化为电信号,并传输给ECU进行处理。

2.执行器:执行器是控制变速器机械部件的设备。

主要包括换挡阀体、离合器执行器、液压单元等。

ECU通过控制这些执行器,实现变速器的换挡、离合器的控制和油压的调节等操作。

3.控制算法:控制算法是电控自动变速器的核心部分,通过对传感器数据的分析和处理,根据实际条件进行适当的算法调整,最终生成控制命令发送给执行器。

常见的控制算法包括换挡策略、预测换挡算法、动力调整算法等。

换挡策略是根据驾驶员需求和车辆工况选择最佳换挡时机和换挡模式,以提供驾驶员最佳的行车体验。

根据驾驶员的需求,控制算法根据油门踏板位置、车速和发动机转速等因素进行适当的判断。

同时,控制算法还会根据车辆工况,如载荷、倾斜度、行驶路况等考虑,以确保换挡的平顺和稳定。

预测换挡算法是通过分析驾驶员行为和当前工况进行预测,以提前准备换挡操作。

例如,在加速过程中,ECU能够分析驾驶员的驾驶习惯和操作习惯来判断加速满足一定条件后是否要进行换挡,并根据预测结果提前准备好换挡所需的信号和命令。

动力调整算法用于调整发动机输出功率和变速器传递效率,以提供最佳的动力性能和燃油经济性。

根据传感器获取的数据,ECU可以根据车速、发动机负载、油门踏板位置等因素来调整变速器的传递效率,以提供最佳操控性能。

综上所述,电控自动变速器的控制原理是通过感知驾驶员需求和车辆工况,利用传感器获取相关数据,通过执行器进行操作,并经过控制算法的分析和处理来生成最佳的控制命令,从而实现自动变速器的换挡控制和优化车辆性能。

面向自动变速车辆Fast-0ff工况换挡控制策略研究

面向自动变速车辆Fast-0ff工况换挡控制策略研究

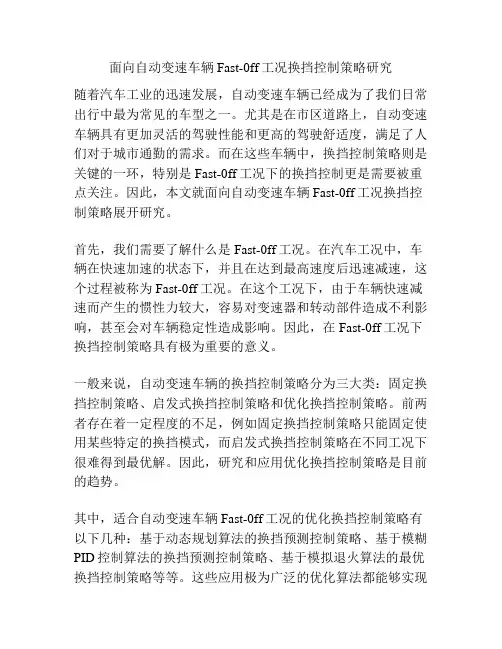

面向自动变速车辆Fast-0ff工况换挡控制策略研究随着汽车工业的迅速发展,自动变速车辆已经成为了我们日常出行中最为常见的车型之一。
