35kV输电线路继电保护设计92146

合集下载

35kv线路继电保护设计

35kv线路继电保护设计

继电保护课程设计1、系统的等值电路图1.1 两台变压器的等值阻抗计算 电压百分数的计算:()()1(13)(12)(23)11%%%%17.510.5 6.510.7522k k k k U U U U ---=+-=+-=()()2(12)(23)(13)11%%%%10.5 6.517.50.2522k k k k U U U U ---=+-=+-=-()()3(13)(23)(12)11%%%%17.5 6.510.5 6.7522k k k k U U U U ---=+-=+-=变压器的等值阻抗计算:11%10.751000.1710010063k B T TN U S X S =•=•= 22%0.251000.00410010063k B T TN U S X S -=•=•=- 33% 6.751000.1110010063k B T TN U S X S =•=•= 1.2 系统的等值电路图系统的等值电路图如图1-1所示:图1-1 系统的等值电路图2、线路短路计算分别进行最大运行方式和最小运行方式下各条线路发生对称三相短路,单相接地短路,两相接地短路和两相短路。

2.1 各线路阻抗参数及计算公式经过查手册得:LGJ-400型线路=0x 0.396Ω/km ,LGJ-300型线路=0x 0.404Ω/km ,LGJ-150型线路=0x 0.425Ω/km ,LGJ-120型线路=0x 0.435Ω/km 。

利用计算公式:0x x l =• 2.2 各线路阻抗参数计算数值 2.2.1各线路阻抗参数计算数值各线路阻抗参数计算数值如下表2.1所示:2.2.2各线路阻抗参数标幺值计算数值标幺值计算为:2*BBU S x x ⋅= 计算数值如下表 2.2所示:(其中110 1.05115.5B U =⨯=Kv )表2.2 各线路阻抗标幺值计算数值L-3 L-4 L-5 L-6110KV0.18 0.15 0.23 0.102.3 三相短路计算2.3.1最大运行方式下短路电流计算 如图2-1所示发生(3)d 点短路时113B d L BS I X X U ε=•+。

35Kv输电线路的继电保护设计

35Kv输电线路的继电保护设计

3.1比较各保护的优缺点 (12)1电流保护的优缺点: (12)2距离保护的优缺点: (12)目录第一章:任务的提出与方案的提出1.1前言 (3)1.2绪论 (3)1.3摘要 (4)1.4基本原理 (4)第二章:详细设计:2.1短路和负荷电流的计算 (5)2.2线路电流保护的设计 (5)2.3线路距离保护的设计 (6)2.4输电线路的纵联保护 (8)2.5电力变压器的继电保护 (10)第三章:总体设计3.1比较各种保护的优缺点 (13)3.2继电保护装置的选择 (14)3.3结论 (15)第四章:结束4.1设计感言 (17)4.2参考文献 (18)1.1 前言:《电力系统继电保护》作为电气工程及其自动化专业的一门主要课程,主要包括课堂讲学、课程设计等几个主要部分。

电能是现代社会中最重要、也是最方便的能源。

而发电厂正是把其他形式的能量转换成电能,电能经过变压器和不同电压等级的输电线路输送并被分配给用户,再通过各种用电设备转换成适合用户需要的其他形式的能量。

在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。

电力系统继电保护就是为达到这个目的而设置的。

本次设计的任务主要包括了五大部分,电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。

其中短路电流的计算和电气设备的选择是本设计的重点。

1.2、绪论(一)电力系统继电保护的作用电力系统在运行中,可能发生各种故障和不正常运行状态,最常见同时也是最危险的故障是发生各种型式的短路。

在发生短路时可能产生以下的后果.1.通过故障点的很大的短路电流和所燃起的电弧,使故障元件损坏;2.短路电流通过非故障元件,由于发热和电动力的作用,引起它们的损坏或缩短它们的使用寿命;3.电力系统中部分地区的电压大大降低,破坏用户工作的稳定性或影响工厂产品质量;4.破坏电力系统并列运行的稳定性,引起系统振动,甚至使整个系统瓦解;电气元件的正常工作遭到破坏,但没有发生故障,这种情况属于不正常运行状态。

35kV输电线路继电保护设计

35kV输电线路继电保护设计

本科课程设计课程名称:电力系统继电保护原理设计题目:35kV输电线路继电保护设计摘要力是当今世界使用最为广泛、地位最为重要的能源之一,电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

电力系统继电保护的根本作用是:全系统围,按指定分区实时地检测各种故障和不正常运行状态,快速与时地采取故障隔离或告警信号等措施,以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。

随着电力系统的飞速开展对继电保护不断提出新的要求,电子技术、计算机技术与通信技术的飞速开展又为继电保护技术的开展不断地注入了新的活力。

随着电力系统的迅速开展。

大量机组、超高压输变变电的投入运行,对继电保护不断提出新的更高要求。

继电保护是电力系统的重要组成局部,被称为电力系统的安全屏障,同时又是电力系统事故扩大的根源,做好继电保护工作是保证电力系统安全运行的必不可少的重要手段,电力系统事故具有连锁反响、速度快、涉与面广、影响大的特点,往往会给国民经济和人民生活造成社会性的灾难。

本次毕业设计的题目是35kv线路继电保护的设计。

主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以与负荷性质的要求,给35KV的输电线路设计适宜的继电保护。

关键词:35kv继电保护、整定计算、故障分析、设计原理目录继电保护的作用4继电保护的概念与任务4继电保护的根本原理和保护装置的组成4反响系统正常运行与故障时电器元件〔设备〕一端所测根本参数的变化而构成的原理〔单端测量原理,也称阶段式原理〕4反响电气元件部故障与外部故障〔与正常运行〕时两端所测电流相位和功率方向的差异而构成的原理〔双端测量原理,也称差动式原理〕5保护装置的组成局部5对电力系统继电保护的根本要求6选择性6速动性6灵敏性7可靠性7继电保护技术开展简史72.35KV线路故障分析82.1常见故障分析82相间短路82接地短路93、35KV线路继电保护的配置99104.1.1 瞬时电流速断保护的工作原理10111216164.2.2 限时电流速断保护的整定计算174.2.3 限时电流速断保护的单相原理接线202020224.3.3 定时限过电流保护的灵敏度校验和保护动作时间22 5:致256:参考文献261、继电保护概论继电保护的作用继电保护的概念与任务电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

35kv输电线路继电保护设计

35kv输电线路继电保护设计

1.3.2 速动性
继电保护的速动性是指继电保护装置应以尽可能快的速度切除故障设备。 故障后,为防 止并列运行的系统失步,减少用户在电压降低情况下工作的时间及故障元件损坏程度, 应尽 量地快速切除故障。 (快速保护:几个工频周期,微机保护:30ms 以下) 故障切除总时间等于保护装置和断路器动作时间之和。一般快速保护的动作时间为 0.06-0.12s, 最 快 的 可 达 0.02-0.04s; 一 般 断 路 器 动 作 时 间 为 0.06-0.15s , 最 快 的 有 0.02-0.06s。 目前常用的无时限整套保护的动作时间表
以 A-B 线路为例:
规定电流正方向:电流从母线流向线路 规定电压正方向:母线指向线路 利用以上差别,可构成差动原理保护。 如:纵联差动保护; 方向高频保护; 相差高频保护等。
1.2.3 保护装置的组成部分
5
┌──┐ ┌──┐ ┌──┐ 输入─→│测量│─→│逻辑│─→│执行│─→ 输出 信号 └──┘ └──┘ └──┘ 信号 ↑ └ 整定值
2.1.2 接地短路
在接地系统中,一相接地较大,可能构成系统短路。这时的接地电流叫做接地短路电流。 在高压接地系统中,接地短路电流可能很大。接地短路电流在 500A 及 500A 以下者称为小接地短 路电流系统;接地短路电流 500A 以上者均为大接地短路电流系统。
3、35KV 线路继电保护的配置
相间短路保护采用两相两继电流保护,它是一种阶段式电流保护。以第Ⅰ段、第Ⅱ段 电流速断保护作为主保护,以第Ⅲ段过电流保护作为后备保护。 2、单相接地故障的保护方式之一:
带方向或不带方向的电流电压速断保护装置 各型距离保护装置 高频保护装置 线路横差或纵差保护装置 元件纵差保护装置 0.06-0.1s 0.1-1.25s 0.04-0.15s 0.06-0.1s 0.06-0.1s

35千伏电网继电保护设计

35千伏电网继电保护设计

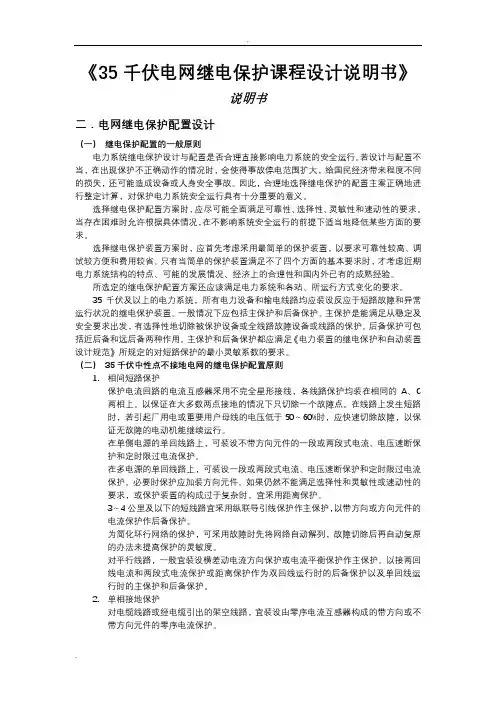

《35千伏电网继电保护课程设计说明书》说明书二.电网继电保护配置设计(一)继电保护配置的一般原则电力系统继电保护设计与配置是否合理直接影响电力系统的安全运行。

若设计与配置不当,在出现保护不正确动作的情况时,会使得事故停电范围扩大,给国民经济带来程度不同的损失,还可能造成设备或人身安全事故。

因此,合理地选择继电保护的配置主案正确地进行整定计算,对保护电力系统安全运行具有十分重要的意义。

选择继电保护配置方案时,应尽可能全面满足可靠性、选择性、灵敏性和速动性的要求。

当存在困难时允许根据具体情况,在不影响系统安全运行的前提下适当地降低某些方面的要求。

选择继电保护装置方案时,应首先考虑采用最简单的保护装置,以要求可靠性较高、调试较方便和费用较省。

只有当简单的保护装置满足不了四个方面的基本要求时,才考虑近期电力系统结构的特点、可能的发展情况、经济上的合理性和国内外已有的成熟经验。

所选定的继电保护配置方案还应该满足电力系统和各站、所运行方式变化的要求。

35千伏及以上的电力系统,所有电力设备和输电线路均应装设反应于短路故障和异常运行状况的继电保护装置。

一般情况下应包括主保护和后备保护。

主保护是能满足从稳定及安全要求出发,有选择性地切除被保护设备或全线路故障设备或线路的保护。

后备保护可包括近后备和远后备两种作用。

主保护和后备保护都应满足《电力装置的继电保护和自动装置设计规范》所规定的对短路保护的最小灵敏系数的要求。

(二) 35千伏中性点不接地电网的继电保护配置原则1.相间短路保护保护电流回路的电流互感器采用不完全星形接线,各线路保护均装在相同的A、C两相上。

以保证在大多数两点接地的情况下只切除一个故障点。

在线路上发生短路时,若引起厂用电或重要用户母线的电压低于50~60%时,应快速切除故障,以保证无故障的电动机能继续运行。

在单侧电源的单回线路上,可装设不带方向元件的一段或两段式电流、电压速断保护和定时限过电流保护。

35KV输电线路保护设计_35KV输电线路保护

35KV输电线路保护设计_35KV输电线路保护

摘要电力系统的不断发展和安全稳定运行,给国民经济和社会发展带来了巨大动力和效益。

但是一旦发生故障如不能及时有效控制,就会破坏稳定运行,造成大面积停电,给社会带来灾难性的严重后果。

随着电力系统的迅速发展,大量机组、超高压输变电的投入运行,对继电保护不断提出新的更高要求。

继电保护是电力系统的重要组成部分,做好继电保护工作是保证电力系统安全运行的必不可少的重要手段。

因此,加强线路继电保护非常重要。

根据线路继电保护的要求,给35KV的输电线路设计合适的继电保护。

本次课程设计首先介绍了继电保护的作用和发展,然后详细介绍了35KV线路主保护及后备保护的选择与整定,35KV线路三相一次重合闸及防雷保护,最后介绍35KV系统的微机保护。

关键词:继电保护;主保护;整定;微机保护目录1 继电保护的作用和发展 01.1 继电保护的作用 (1)1.1.1 继电保护在电力系统中的作用 01.1.2 继电保护的基本原理和基本要求 01.2 继电保护的发展 (1)2 35KV线路主保护选择与整定 (3)2.1 电流、电压保护整定计算考虑原则 (3)2.1.1 电流、电压保护的构成原理及使用围 (3)2.2 电流闭锁电压保护 (4)3 35KV线路后备保护选择与整定 (10)4 35KV线路三相一次重合闸 (15)5 线路及变压器防雷保护 (16)6 微机保护 (17)6.1 微机保护的软硬件组成 (17)6.1.1微机保护的特点 (17)6.1.2微机保护装置硬件结构 (17)6.1.3微机保护的软件组成 (18)6.2 微机保护的算法 (19)6.3 35KV系统微机保护配置 (20)总结 (22)致 (23)参考文献 (24)1继电保护的作用和发展1.1 继电保护的作用1.1.1 继电保护在电力系统中的作用电力系统在生产过程中,有可能发生各类故障和各种不正常情况。

其中故障一般可分为两类:横向不对称故障和纵向不对称故障。

横向不对称故障包括两相短路、单相接地短路、两相接地短路三种,纵向对称故障包括单相断相和两相断相,又称非全相运行。

35Kv输电线路的继电保护设计

35Kv输电线路的继电保护设计

35Kv输电线路的继电保护设计在电力系统中,35kV输电线路扮演着重要的角色,负责将发电厂产生的电能传输到各个用电点。

然而,由于外部环境、设备老化等原因,输电线路可能会出现故障,导致电力系统的不稳定甚至瘫痪。

为了确保电力系统的安全稳定运行,35kV输电线路的继电保护设计至关重要。

本文将深入探讨35kV输电线路继电保护的设计原则、方法和应用。

首先,我们需要了解什么是继电保护。

继电保护是电力系统中一种自动保护装置,它通过检测电力系统中的异常信号,如电流、电压、功率等,来判断系统是否存在故障。

一旦检测到故障,继电保护会发出信号,触发断路器等设备,切断故障点与系统的连接,从而保护电力系统的安全运行。

在35kV输电线路的继电保护设计中,我们需要遵循以下原则:1. 快速响应:继电保护应能够迅速响应输电线路的故障,切断故障点与系统的连接,避免故障扩大。

2. 准确判断:继电保护应能够准确判断输电线路的故障类型和位置,避免误判和漏判。

3. 可靠操作:继电保护应具备高度可靠性,确保在任何情况下都能正常工作。

4. 易于维护:继电保护应具备易维护性,便于日常检查、调试和更换。

在35kV输电线路的继电保护设计中,常用的方法包括电流保护、电压保护、距离保护和差动保护等。

这些方法各自有其特点和适用场景。

1. 电流保护:电流保护是通过检测输电线路中的电流变化来判断故障的存在。

当电流超过设定值时,继电保护会触发断路器等设备,切断故障点与系统的连接。

2. 电压保护:电压保护是通过检测输电线路中的电压变化来判断故障的存在。

当电压超过或低于设定值时,继电保护会触发断路器等设备,切断故障点与系统的连接。

3. 距离保护:距离保护是通过检测输电线路中的阻抗变化来判断故障的存在。

当阻抗超过设定值时,继电保护会触发断路器等设备,切断故障点与系统的连接。

4. 差动保护:差动保护是通过比较输电线路两端的电流和电压差异来判断故障的存在。

当差动电流或差动电压超过设定值时,继电保护会触发断路器等设备,切断故障点与系统的连接。

kV输电线路继电保护设计精选文档

kV输电线路继电保护设计精选文档

k V输电线路继电保护设计精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-本科课程设计课程名称:电力系统继电保护原理设计题目:35kV输电线路继电保护设计摘要力是当今世界使用最为广泛、地位最为重要的能源之一,电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

电力系统继电保护的基本作用是:全系统范围内,按指定分区实时地检测各种故障和不正常运行状态,快速及时地采取故障隔离或告警信号等措施,以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。

随着电力系统的飞速发展对继电保护不断提出新的要求,电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

随着电力系统的迅速发展。

大量机组、超高压输变变电的投入运行,对继电保护不断提出新的更高要求。

继电保护是电力系统的重要组成部分,被称为电力系统的安全屏障,同时又是电力系统事故扩大的根源,做好继电保护工作是保证电力系统安全运行的必不可少的重要手段,电力系统事故具有连锁反应、速度快、涉及面广、影响大的特点,往往会给国民经济和人民生活造成社会性的灾难。

本次毕业设计的题目是35kv线路继电保护的设计。

主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以及负荷性质的要求,给35KV的输电线路设计合适的继电保护。

关键词:35kv继电保护、整定计算、故障分析、设计原理目录1.1继电保护的作用 (5)1.1.1继电保护的概念及任务 (5)1.2继电保护的基本原理和保护装置的组成 (5)1.2.1反应系统正常运行与故障时电器元件(设备)一端所测基本参数的变化而构成的原理(单端测量原理,也称阶段式原理)51.2.2 反应电气元件内部故障与外部故障(及正常运行)时两端所测电流相位和功率方向的差别而构成的原理(双端测量原理,也称差动式原理) (6)1.2.3保护装置的组成部分 (6)1.3对电力系统继电保护的基本要求 (7)1.3.1选择性 (7)1.3.2速动性 (7)1.3.3灵敏性 (8)1.3.4可靠性 (8)1.4继电保护技术发展简史 (8)2.35KV线路故障分析 (9)2.1常见故障分析 (9)2.1.1相间短路 (9)2.1.2接地短路 (9)3、35KV线路继电保护的配置 (9)4.电网相间短路的电流保护 (10)4.1瞬时电流速断保护 (10)4.1.1 瞬时电流速断保护的工作原理 (10)4.1.2原理接线 (11)4.1.3瞬时电流速断保护的整定计算 (12)4.2限时电流速断电流保护 (15)4.2.1限时电流速断保护的工作原理 (16)4.2.2 限时电流速断保护的整定计算 (16)4.2.3 限时电流速断保护的单相原理接线 (19)4.3定时限过电流保护 (19)4.3.1定时限过电流保护的工作原理 (19)4.3.2定时限时电流保护的整定计算 (21)4.3.3 定时限过电流保护的灵敏度校验和保护动作时间 (21)5:致谢 (23)6:参考文献 (23)1、继电保护概论1.1继电保护的作用1.1.1继电保护的概念及任务电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

35KV线路继电保护

35KV线路继电保护
△t时限级差:≥0.5
k1 k2 k3
t
△t
△t
L
2.3.2灵敏性
在保护装置保护范围内发生故障,保护反映的灵敏程度叫灵敏性,又叫灵敏度。灵敏度用灵敏系数衡量,用km表示。
电流保护km=
主保护对km要求≥2
后备保护对km要求≥1.5最小不得小于1.2
2.3.3速动性
保护装置快速切除故障称之为速动性,它与选择性在某些意义上有矛盾,一般是保证选择性的原则上实现速动性。
在经小电阻接地系统中,接地零序电流相对较大,故采用直接跳闸方法,装置中设置三段零序过流保护,其中零序过流Ⅲ段可整定为报警或跳闸。作用于跳闸的零序电流可选用自产零序电流,也可从零序CT引入,必须在装置参数里整定(“0”为外加,“1”为自产),而小电流接地选线所采用的电流只能使用从零序CT引入的电流。三段零序也可选择经零序电压方向闭锁(即选择零序功率方向),这项整定可在定值项中选择,对于不接地系统灵敏角为90°,对于直接接地系统,灵敏角为225°(以上角度指3U0和3I0之间的夹角)。因此,必须对装置参数中的“中性点接地方式”一项给予整定(“0”为中性点不接地系统,“1”为小电阻接地或直接接地系统)。
2.2继电保护装置的任务
电力系统不正常运行状态和事故
2.2.1不正常状态:例如变压器过负荷,温度上升,油面下降,轻瓦斯动作,电动机过负荷,油压下降,PT回路断线,直流回路断线,小电流接地系统中的单相接地短路。
2.2.2事故:即两相、三相短路,大电流接地系统中的单相接地短路。
2.2.3继保的任务
2.2.3.1在不正常运行时及时发出报警信号。
如果重合闸选择检同期或检无压方式,则线路电压异常时发出告警信号,并闭锁自动重合闸,待线路电压恢复正常时保护也自动恢复正常。

35Kv输电线路的继电保护设计

35Kv输电线路的继电保护设计

35Kv输电线路的继电保护设计
35kV输电线路的继电保护设计需要考虑以下几个方面:
1. 选择合适的继电保护装置:根据35kV输电线路的特点和要求,
选择适合的继电保护装置,例如差动保护装置、过电流保护装置、
跳闸保护装置等。

2. 确定保护区域:根据线路的拓扑结构和电气参数,确定继电保护
的保护区域,即需要保护的线路段和设备。

3. 设置保护动作条件:根据线路的额定电流、短路容量和故障类型,设置继电保护的动作条件,例如过电流保护的动作电流、时间等。

4. 确定保护动作时间:根据线路的长度和传输速度,计算继电保护
的动作时间,以确保故障发生时能够及时切除故障区域。

5. 设置保护动作逻辑:根据线路的拓扑结构和故障类型,确定继电
保护的动作逻辑,即保护装置的动作顺序和动作方式。

6. 考虑通信和互锁功能:根据线路的通信需求和操作要求,设计继
电保护的通信和互锁功能,以实现线路的自动化控制和远程监控。

7. 进行保护设备的参数设置和校验:根据线路的实际运行情况,设
置继电保护装置的参数,并进行校验和测试,以确保保护装置的可
靠性和准确性。

8. 编制继电保护接线图和操作手册:根据继电保护设计的结果,编
制继电保护接线图和操作手册,以供操作人员参考和使用。

需要注意的是,35kV输电线路的继电保护设计需要根据具体的工程
要求和标准进行,以上仅为一般性的设计步骤,具体设计还需根据
实际情况进行细化和调整。

35KV线路继电保护

35KV线路继电保护
2.4.2.4对于35KV电厂并网线、双线并列运行、保证供电质量或有系统稳定要求时应配置全线速切的快速主保护级后备保护。主保护优先选用光纤电流差动保护
2.4.2.535KV线路距离保护保护应采用配置三段式相间距离保护、过流保护和TV断线过流保护;当TV断线时,应闭锁距离保护,同时投入TV断线过流电流保护。35KV线路光纤电流差动保护应配置三段式距离保护及过流保护等后备保护。
2.3.4可靠性
用正确动作率衡量,正确次数/动作次数=正确动作率
正确动作率达到100%,才算真正达到可靠性,也就是说:该动的就动,不该动的不动,拒动、误动=0。
2.4主保护、后备保护
2.4.1主保护:被保护设备(线路)的主要保护:
例如:变压器,瓦斯、差动是主保护,线路的电流速断保护、高频保护等为主保护。
④遥测量计量等级:电流0.2级
其他:0.5级
⑤遥信分辨率:<2ms
信号输入方式:无源接点
3.2装置原理
3.2.1硬件配置及逻辑框图
硬件配置及逻辑框图见附图RCS-9612A
3.2.2模拟输入
外部电流及电压输入经隔离互感器隔离变换后,由低通滤波器输入至模数变换器,CPU经采样数字处理后,组成各种继电器并判断计算各种遥信遥测量。
3.2.3.5低周减载
装置配有低电压闭锁及滑差闭锁功能。当装置投入工作时频率必须在50±0.5Hz范围内,低周保护才允许投入。当系统发生故障,频率下降过快超过滑差闭锁定值时瞬时闭锁低周保护。另外线路如果不在运行状态,则低周保护自动退出。
低周保护动作同时闭锁线路重合闸。
3.2.3.6重合闸
重合闸起动方式有两种:不对应起动和保护起动,当重合闸不投时可选择整定控制字退出,通过整定控制字选择是检同期,检无压,还是不检。检同期,无压用的线路电压可以是额定100V或57.7V,可通过整定控制字选择。线路电压的相位由装置正常运行时自动识别,无特殊要求不需整定,只需将线路电压接入即可,二次重合闸的功能可根据控制字投退。重合闸必须在充电完成后投入,线路在正常运行状态(KKJ=1,TWJ=0),无外部闭锁重合信号,经15秒充电完成。重合闭锁信号有:

35kv输电线路继电保护设计

35kv输电线路继电保护设计

35kv输电线路继电保护设计一、继电保护系统介绍继电保护系统是电力系统中必不可少的一种保护方式,其主要作用是对电力设备的异常电气状态进行检测,并对检测结果进行处理,判断是否需要执行保护操作。

继电保护系统包括主保护、备用保护和辅助保护三个部分,其中主保护是最重要的一部分,主要负责检测系统中出现的故障,在故障出现时能够及时地切断故障电路,以保证系统的安全可靠运行。

二、35kv输电线路特点35kv输电线路是电力系统中的一种电力输送方式,其主要特点包括输送距离较长、输电线路具有较高的电压和电流等。

35kv输电线路的保护设计需要考虑到以下几个方面的因素:•信号传输时间:由于35kv输电线路的长度较长,信号传输时间需要考虑,不能超过电路本身的保护时间。

•保护等级:35kv输电线路属于中压线路,保护等级要求较高,能够检测到多种故障类型并对其进行快速处理。

•大电流防护:由于35kv输电线路的电流比较大,保护设计的时候需要考虑到电流对继电保护元件的影响。

•兼容性:35kv输电线路需要兼容各类继电保护装置,以便于之后的维护操作。

三、35kv输电线路继电保护设计要点35kv输电线路的继电保护设计需要依据上述特点,具体要点包括:3.1 继电保护装置选型在设计35kv输电线路的继电保护装置时,需要考虑信号传输时间、保护等级和兼容性等方面因素。

选用符合要求的保护装置,以保证保护的准确性、灵敏度和可靠性。

3.2 装置接线方式装置的接线方式是保护系统中的重要环节,需要考虑到电流对继电保护元件的影响,以保证继电保护装置能够准确地检测异常的电气状态。

3.3 保护投入时间35kv输电线路的长度比较长,保护投入的时间需要考虑信号传输的时间、距离等因素,保护投入时间一般要小于电路保护时间。

3.4 设备故障检测35kv输电线路的保护设计需要考虑到多种故障类型的检测,包括短路、接地、相间故障等,继电保护装置能够快速准确地判读故障类型,并采取相应措施进行处理。

35kV输电线路继电保护系统设计

35kV输电线路继电保护系统设计

35 kV 输电线路继电保护系统设计摘要:在现在的电网中,输电线路显得尤其重要,输电线路和电网系统的安全有着紧密的联系,一个出问题,另一个也就会出故障。

所以,如何快速而有准确的去解决问题,这便给输电线路的保护提了很高的一个要求。

本文35kV输电线路继电保护系统的设计主要是利用距离保护原理,还得加上微机保护装置,在许多的高压电网中设计的一套保护系统。

距离保护可以很好的对所设计的输电线路进行保护,它可以看出来线路中是不是有故障,或者说是可以鉴定它有没有在保护区之内,然后来观察动作的大小,距离保护克服了很大的影响,因为电流和电压保护的缺点由系统运行模式去决定,还有很好的保护性能。

关键词:继电保护;继电保护;距离一、绪论由于在露天环境下,分布着许许多多的架空线路,而且长时间处于运行状态中,又因为平时可能会受到火灾,或者周围的一些自然环境发生改变等等诸多影响,可能会导致输电线路在运行的时候会发生一些故障。

在过去的很多时间里,因为要杜绝这类不安全事故(短路故障)的发生,但同时还得保证输电线路得保持运行状态,那么就有必要对线路进行检测,保护和修缮。

在高压输电线路保护的现实运用中,常常会发生故障,这就影响了继电保护装置的积极功能,在工作过程中,可能运行的设备就会特别多,保障电气设备的安全运行才可以提高输配电的服务质量水平。

对于35kV输电线路的运行而言,加强继电保护的应用是重中之重,而当高电压电力系统出现故障时,如果有继电保护的话,就会对它发出报警信号,从这一点就看出来了电气系统继电保护的必要性[1]。

二、输电线路故障分析与保护配置在外边的环境里,分布着许许多多的架空线路,而且长时间处于运行状态中,又因为平时可能会受到火灾,或者周围的一些自然环境发生改变等等诸多影响,可能会导致输电线路在运行的时候会发生一些突发性的意外。

(一)、引起故障的原因1. 雷击故障当输电线路正常工作的时候,突然来一声爆雷,很有可能会发生故障,而它可以分为好几种类型,导线和金属可能会对横担构件放电,而且第一片绝缘子也可能会对导线放电,复合绝缘子之间会相互放电等等很多类型,而且雷击状况的出现会让低零值绝缘子钢帽发生爆裂,可能会导致发生断电[2]。

35KV线路保护

35KV线路保护

35KV输电线路继电保护设计作者:鄢凯指导教师:陕春玲教学单位:三峡大学葛洲坝集团电力有限责任公司摘要:35KV输电线路继电保护主要是阶段式电流保护,即第Ⅰ段为电流速断保护,第Ⅱ段为限时电流速断保护,第Ⅲ段为过电流保护。

它以第Ⅰ段和第Ⅱ段作为主保护,以第Ⅲ段作为辅助保护。

当第Ⅰ、Ⅱ段灵敏系数不够时,可采用电流、电压联锁速段保护。

第Ⅰ段保护动作时间短,速动性好,但其动作电流较大,不能保护线路全长,保护范围最小;第Ⅱ段保护有较短的动作时限,而且能保护线路全长,却不能作为相邻元件的后备保护;第Ⅲ段保护的动作电流较前两段小,保护范围大,既能保护本线路的全长又能作为相邻线路的后备保护,灵敏性最好,但其动作时限较长,速动性差。

使用Ⅰ段、Ⅱ段、Ⅲ段组成的阶段式电流保护的主要优点是简单、可靠,并且在一般情况下能够满足快速切除故障的要求。

阶段式电流保护,在灵敏系数能满足要求时,用于35KV中性点非直接接地电网的线路上,作为相间短路的保护。

在35KV线路继电保护的设计中,还用到了单相接地保护,一般采用无选择性的绝缘监视信号装置。

关键词:35KV线路阶段式电流保护单相接地保护整定计算原理接线图评价及应用前言电力系统继电保护技术,是随电力系统的发展而发展起来的一门专业技术。

电力系统的发展,使发电设备容量和供电范围不断扩大,电压等级不断提高,电力系统的网络也越来越复杂。

这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术,便提出了越来越高的要求,从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。

再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。

35KV电力系统属中性点非直接接地系统,其中性点或经消弧线圈接地或不接地;对于相间短路和单相接地,由于接地电流小,三相电压仍能保持平衡,对用户没有很大的影响。

因此,单相接地保护一般动作于信号,但单相接地对人身和设备的安全产生危害时,就应动作于断路器跳闸,故均应装设相应的继电保护装置,一般由具有阶梯时限特性的多段式保护构成。

35KV电网继电保护的设计

35KV电网继电保护的设计

35KV电网继电保护的设计1.保护原则:35KV电网的继电保护设计需要遵循以下原则:-安全性:保证电网运行的安全,避免事故发生;-稳定性:维持电网的稳定运行,防止电力故障蔓延;-快速性:保证继电保护的响应速度,快速切除故障;-灵敏性:对故障信号做出快速反应,减少事故影响范围。

2.继电保护装置的选用:根据35KV电网的特点,选择合适的继电保护装置。

常用的继电保护装置包括:-欠压保护装置:用于检测电网电压低于额定值时的状态,并及时切除电源,防止设备过压损坏;-过流保护装置:用于检测电网中的过流情况,并切除故障电流,以避免电气设备损坏;-压差保护装置:用于监测电网中的压差,并在超过设定值时切除故障电流;-隔离保护装置:用于监测电网中的隔离开关状态,当发生故障时切除电源,以防止电压出现偏差。

3.继电保护装置的配置:35KV电网的继电保护装置需要合理配置,以实现全覆盖和互备。

一般会采用多个保护回路配置,以确保电网的可靠性。

每个保护回路通常包括电流变压器、电压变压器、继电器等组件,以实现对电网的全面监测。

4.继电保护装置的参数设置:继电保护装置的参数设置需要根据35KV电网的运行情况进行调整。

包括调整保护装置的动作参数,确定保护装置的保护原则和动作条件。

此外,还需要设置保护装置的故障录波器、通信接口和事件记录器等功能,以实现对电网故障的分析和记录。

5.继电保护系统的通信:35KV电网的继电保护系统需要与其他系统进行通信,以实现对电网的远程控制和监测。

通常会采用继电保护系统和SCADA系统进行通信,以实现对电网的实时监测和故障处理。

综上所述,35KV电网继电保护的设计需要考虑电网的特点和需要,并配置合适的继电保护装置和系统。

通过合理的选用、配置和参数设置,可以保证电网的安全和稳定运行。

35kv线路继电保护

35kv线路继电保护

35KV输电线路继电保护前言目录1.概述1.1设计依据1.2设计规模1.3设计原始资料1.概述1.1设计依据1.1.1继电保护设计任务书。

1.1.2国标GB50062-92《电力装置的继电保护和自动装置设计规范》。

1.1.3《电力系统继电保护》(山东工业大学)。

1.2设计规模:35KV输电线路继电保护二、预习与思考1、三段式电流保护为什么要使各段的保护范围和时限特性相配合?2、由指导教师提供有关技术参数,你能对三段式电流保护进行计算与整定吗?3、为什么在实验中,采用单相接线三段式保护能满足教学要求?你能将图22-2正确改绘成单相式接线图吗?4、为什么可取消电流互感器,直接将各段电流继电器的电流线圈串入一次侧的模拟接线中?5、三段式保护模拟动作操作前,是否必须对每个继电器进行参数整定?为什么?6、在辐射式输电线故障模拟接线中,“R、R1、R2、Rf、Rf’”各代表什么?S1的设置可分别模拟什么性质的短路故障?7、断路器QF是用什么元件模拟的?写出控制回路合闸时及保护动作后跳闸时的电路工作原理?三、原理说明:1、阶段式电流保护的构成无时限电流速断只能保护线路的一部分,带时限电流速断只能保护本线路全长,但却不能作为下一线路的后备保护,还必须采用过电流保护作为本线路和下一线路的后备保护。

由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护,叫做三段式电流保护。

图22-1 三段式电流保护各段的保护范围及时限配合输电线路并不一定都要装三段式电流保护,有时只装其中的两段就可以了。

例如用于“线路-变压器组”保护时,无时限电流速断保护按保护全线路考虑后,此时,可不装设带时限电流速断保护,只装设无时限电流速断和过电流保护装置。

又如在很短的线路上,装设无时限电流速断往往其保护区很短,甚至没有保护区,这时就只需装设带时限电流速断和过电流保护装置,叫做二段式电流保护。

在只有一个电源的辐射式单侧电源供电线路上,三段式电流保护装置各段的保护范围和时限特性见图22-1。

35kV输电线路继电保护设计

35kV输电线路继电保护设计

35kV输电线路继电保护设计35kV输电线路的继电保护设计是为了保护输电线路的安全运行,防止发生故障和事故,并及时准确地切除故障区段,保障电网的稳定运行。

以下是35kV输电线路继电保护设计的详细内容:1. 故障类型判断:根据输电线路的特点和工作条件,确定需要检测和判断的故障类型,包括短路故障、接地故障、过电压故障等。

2. 故障检测:通过安装合适的故障检测装置,如电流互感器、电压互感器等,实时监测线路的电流和电压,并将检测结果传输给继电保护装置。

3. 故障定位:根据故障检测结果,继电保护装置可以通过测量电流和电压的相位差等方法,准确地确定故障发生的位置,以便进行及时的切除。

4. 故障切除:一旦发生故障,继电保护装置会根据预设的保护动作条件,及时切除故障区段的电源,防止故障扩大,并通知操作人员进行处理。

5. 通信功能:继电保护装置通常具备通信功能,可以与其他继电保护装置、监控系统等进行联动,实现信息的传输和共享,提高故障处理的效率和准确性。

6. 数据记录和分析:继电保护装置可以记录和存储线路的运行数据,包括电流、电压、故障记录等,以便进行事后分析和故障诊断,为线路的运行和维护提供参考。

7. 人机界面:继电保护装置通常具备人机界面,可以显示线路的运行状态、故障信息等,方便操作人员进行监控和操作。

8. 可靠性设计:继电保护装置需要具备高可靠性,能够在恶劣的环境条件下正常工作,并具备自检、自校准等功能,保证其正常运行和准确性。

9. 保护策略选择:根据线路的特点和运行要求,选择合适的保护策略,包括差动保护、距离保护、过电流保护、接地保护等,以提供全面的保护。

10. 标准和规范:继电保护设计需要遵循相关的标准和规范,如国家电网公司的技术规范、国家电力公司的规程等,以确保设计的合理性和可行性。

以上是35kV输电线路继电保护设计的详细内容,设计过程中需要综合考虑线路的特点、工作条件、保护要求等因素,确保设计的可靠性和适用性。

35KV线路保护

35KV线路保护

35KV输电线路继电保护设计作者:鄢凯指导教师:陕春玲教学单位:三峡大学葛洲坝集团电力有限责任公司摘要:35KV输电线路继电保护主要是阶段式电流保护,即第Ⅰ段为电流速断保护,第Ⅱ段为限时电流速断保护,第Ⅲ段为过电流保护。

它以第Ⅰ段和第Ⅱ段作为主保护,以第Ⅲ段作为辅助保护。

当第Ⅰ、Ⅱ段灵敏系数不够时,可采用电流、电压联锁速段保护。

第Ⅰ段保护动作时间短,速动性好,但其动作电流较大,不能保护线路全长,保护范围最小;第Ⅱ段保护有较短的动作时限,而且能保护线路全长,却不能作为相邻元件的后备保护;第Ⅲ段保护的动作电流较前两段小,保护范围大,既能保护本线路的全长又能作为相邻线路的后备保护,灵敏性最好,但其动作时限较长,速动性差。

使用Ⅰ段、Ⅱ段、Ⅲ段组成的阶段式电流保护的主要优点是简单、可靠,并且在一般情况下能够满足快速切除故障的要求。

阶段式电流保护,在灵敏系数能满足要求时,用于35KV中性点非直接接地电网的线路上,作为相间短路的保护。

在35KV线路继电保护的设计中,还用到了单相接地保护,一般采用无选择性的绝缘监视信号装置。

关键词:35KV线路阶段式电流保护单相接地保护整定计算原理接线图评价及应用前言电力系统继电保护技术,是随电力系统的发展而发展起来的一门专业技术。

电力系统的发展,使发电设备容量和供电范围不断扩大,电压等级不断提高,电力系统的网络也越来越复杂。

这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术,便提出了越来越高的要求,从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。

再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。

35KV电力系统属中性点非直接接地系统,其中性点或经消弧线圈接地或不接地;对于相间短路和单相接地,由于接地电流小,三相电压仍能保持平衡,对用户没有很大的影响。

因此,单相接地保护一般动作于信号,但单相接地对人身和设备的安全产生危害时,就应动作于断路器跳闸,故均应装设相应的继电保护装置,一般由具有阶梯时限特性的多段式保护构成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

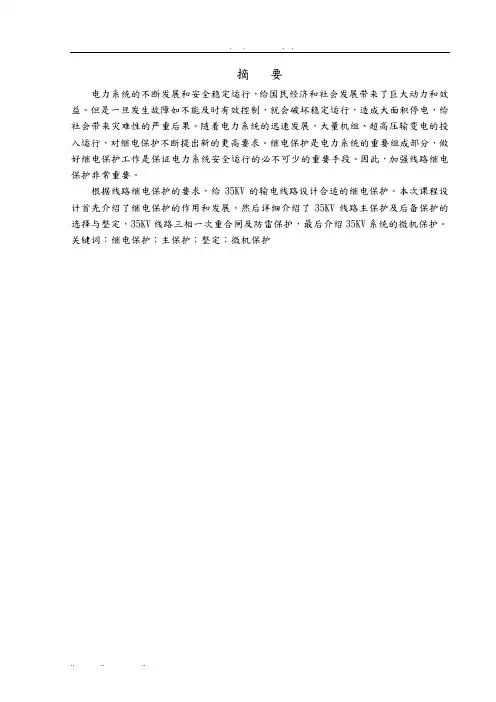

本科课程设计课程名称:电力系统继电保护原理设计题目:35kV输电线路继电保护设计摘要力是当今世界使用最为广泛、地位最为重要的能源之一,电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

电力系统继电保护的基本作用是:全系统围,按指定分区实时地检测各种故障和不正常运行状态,快速及时地采取故障隔离或告警信号等措施,以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。

随着电力系统的飞速发展对继电保护不断提出新的要求,电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

随着电力系统的迅速发展。

大量机组、超高压输变变电的投入运行,对继电保护不断提出新的更高要求。

继电保护是电力系统的重要组成部分,被称为电力系统的安全屏障,同时又是电力系统事故扩大的根源,做好继电保护工作是保证电力系统安全运行的必不可少的重要手段,电力系统事故具有连锁反应、速度快、涉及面广、影响大的特点,往往会给国民经济和人民生活造成社会性的灾难。

本次毕业设计的题目是35kv线路继电保护的设计。

主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以及负荷性质的要求,给35KV的输电线路设计合适的继电保护。

关键词:35kv继电保护、整定计算、故障分析、设计原理目录1.1继电保护的作用 (5)1.1.1继电保护的概念及任务 (5)1.2继电保护的基本原理和保护装置的组成 (5)1.2.1反应系统正常运行与故障时电器元件(设备)一端所测基本参数的变化而构成的原理(单端测量原理,也称阶段式原理) (5)1.2.2 反应电气元件部故障与外部故障(及正常运行)时两端所测电流相位和功率方向的差别而构成的原理(双端测量原理,也称差动式原理) (6)1.2.3保护装置的组成部分 (6)1.3对电力系统继电保护的基本要求 (7)1.3.1选择性 (7)1.3.2速动性 (7)1.3.3灵敏性 (8)1.3.4可靠性 (8)1.4继电保护技术发展简史 (8)2.35KV线路故障分析 (9)2.1常见故障分析 (9)2.1.1相间短路 (9)2.1.2接地短路 (9)3、35KV线路继电保护的配置 (9)4.电网相间短路的电流保护 (10)4.1瞬时电流速断保护 (10)4.1.1 瞬时电流速断保护的工作原理 (10)4.1.2原理接线 (11)4.1.3瞬时电流速断保护的整定计算 (12)4.2限时电流速断电流保护 (15)4.2.1限时电流速断保护的工作原理 (16)4.2.2 限时电流速断保护的整定计算 (16)4.2.3 限时电流速断保护的单相原理接线 (19)4.3定时限过电流保护 (19)4.3.1定时限过电流保护的工作原理 (19)4.3.2定时限时电流保护的整定计算 (21)4.3.3 定时限过电流保护的灵敏度校验和保护动作时间 (21)5:致 (23)6:参考文献 (23)1、继电保护概论1.1继电保护的作用1.1.1继电保护的概念及任务电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

继电保护的基本任务是:电力系统发生故障时,自动、快速、有选择地将故障设备从电力系统中切除,保证非故障设备继续运行,尽量缩小停电围;电力系统出现异常运行状态时,根据运行维护的要求能自动、及时、有选择地发出告警信号或者减负荷、跳闸。

1.2继电保护的基本原理和保护装置的组成1.2.1反应系统正常运行与故障时电器元件(设备)一端所测基本参数的变化而构成的原理(单端测量原理,也称阶段式原理)运行参数:I、U、Z∠φ反应 I↑→过电流保护反应 U↓→低电压保护反应 Z↓→低阻抗保护(距离保护)1.2.2 反应电气元件部故障与外部故障(及正常运行)时两端所测电流相位和功率方向的差别而构成的原理(双端测量原理,也称差动式原理)以A-B线路为例:规定电流正方向:电流从母线流向线路规定电压正方向:母线指向线路利用以上差别,可构成差动原理保护。

如:纵联差动保护;方向高频保护;相差高频保护等。

1.2.3保护装置的组成部分┌──┐┌──┐┌──┐输入─→│测量│─→│逻辑│─→│执行│─→输出信号└──┘└──┘└──┘信号↑└整定值1.3对电力系统继电保护的基本要求1.3.1选择性继电保护动作的选择性是指保护装置动作时,仅将故障元件从电力系统中切除,使停电围尽量缩小,以保证系统中的无故障部分仍能继续安全运行。

d3点短路:6动作:有选择性; 5动作:无选择性如果6拒动,5再动作:有选择性(5作为6的远后备保护)d1点短路:1、2动作:有选择性; 3、4动作:无选择性后备保护(本元件主保护拒动时):(1)由前一级保护作为后备叫远后备.(2)由本元件的另一套保护作为后备叫近后备.1.3.2速动性继电保护的速动性是指继电保护装置应以尽可能快的速度切除故障设备。

故障后,为防止并列运行的系统失步,减少用户在电压降低情况下工作的时间及故障元件损坏程度,应尽量地快速切除故障。

(快速保护:几个工频周期,微机保护:30ms以下)故障切除总时间等于保护装置和断路器动作时间之和。

一般快速保护的动作时间为0.06-0.12s,最快的可达0.02-0.04s;一般断路器动作时间为0.06-0.15s,最快的有0.02-0.06s。

目前常用的无时限整套保护的动作时间表1.3.3灵敏性继电保护的灵敏性是指保护装置对于其应保护的围发生故障的反应能力。

(保护不该动作情况与应该动作情况所测电气量相差越大→灵敏度↑)。

一般用灵敏系数Klm来衡量灵敏度。

1.3.4可靠性继电保护的可靠性是指保护装置在电力系统正常运行时不误动;再规定的保护围发生故障时,应可靠动作;而在不属于该保护动作的其他任何情况下,应可靠的不动作。

(主保护对动作快速性要求相对较高;后备保护对灵敏性要求相对较高。

)1.4继电保护技术发展简史上世纪90年代出现了装于断路器上并直接作用于断路器的一次式的电磁型过电流继电器,本世纪初,随着电力系统的发展,继电器才开始广泛应用于电力系统的保护。

这个时期可认为是继电保护技术发展的开端。

1901年出现了感应型过电流继电器。

1908年提出了比较被保护元件两端的电流差动保护原理。

1910年方向性电流保护开始得到应用,在此时期也出现了将电流与电压比较的保护原理,并导致了本世纪29年代初距离保护的出现。

随着电力系统载波通讯的发展,在1927年前后,出现了利用高压输电线上高频载波电流传送和比较输电线两端功率或相位的高频保护装置。

在50年代,微波中继通讯开始应用与电力系统,从而出现了利用微波传送和比较输电线两端故障电气量的微波保护。

早在50年代就出现了利用故障点产生的行波实现快速继电保护的设想。

经过20余年的研究,终于诞生了行波保护装置。

显然,随着光纤通讯将在电力系统中的大量采用,利用光纤通道的继电保护必将得到广泛的应用。

以上是继电保护原理的发展过程。

与此同时,构成继电保护装置的元件、材料、保护装置的结构型式和制造工艺也发生了巨大的变革.50年代以前的继电保护装置都是由电磁型感应型或电动型继电器组成的这些继电器统称为机电式继电器.本世纪50年代初由于半导体晶体管的发展开始出现了晶体管式继电保护装置称之为电子式静态保护装置.70年代是晶体管继电保护装置在我国大量采用的时期满足了当时电力系统向超高压大容量方向发展的需要.80年代后期标志着静态继电保护从第一代(晶体管式)向第二代(集成电路式)的过渡.目前后者已成为静态继电保护装置的主要形式.在60年代末有人提出用小型计算机实现继电保护的设想由此开始了对继电保护计算机算法的大量研究对后来微型计算机式继电保护(简称微机保护)的发展奠定了理论基础.70年代后半期比较完善的微机保护样机开始投入到电力系统中试运行.80年代微机保护在硬件结构和软件技术方面已趋于成熟并已在一些国家推广应用这就是第三代的静态继电保护装置.微机保护装置具有巨大的优越性和潜力因而受到运行人员的欢迎.进入90年代以来它在我国得到了大量的应用将成为继电保护装置的主要型式.可以说微机保护代表着电力系统继电保护的未来将成为未来电力系统保护控制运行调度及事故处理的统一计算机系统的组成部分.2.35KV线路故障分析2.1常见故障分析2.1.1相间短路这里的“相”指三相对称制交流电源,是由三个单相交流电源所组成的电源系统——简称三相交流电源。

我国所采用的供电方式称为三相四线制交流电源,三相发电机的绕组作星形连接。

各绕组的首端称端线,端线与端线之间的电压称为线电压。

各绕组的末端连接在一起称中线,与端线之间的电压称为相电压。

相间短路是指端线与端线之间未经过负载(即用电器)而相连接所造成的电源短路。

2.1.2接地短路在接地系统中,一相接地较大,可能构成系统短路。

这时的接地电流叫做接地短路电流。

在高压接地系统中,接地短路电流可能很大。

接地短路电流在500A及500A以下者称为小接地短路电流系统;接地短路电流500A以上者均为大接地短路电流系统。

3、35KV线路继电保护的配置相间短路保护采用两相两继电流保护,它是一种阶段式电流保护。

以第Ⅰ段、第Ⅱ段电流速断保护作为主保护,以第Ⅲ段过电流保护作为后备保护。

2、单相接地故障的保护方式之一:4.电网相间短路的电流保护在电网中35kv及以下的较低电压的网络中主要采用三段式电流保护,最主要的优点就是简单、可靠,并且在一般情况下也能够满足快速切除故障的要求。

三段式过流保护包括:1、瞬时电流速断保护(简称电流速断保护或电流ⅰ段)2、限时电流速断保护(电流ⅱ段)3、过电流保护(电流ⅲ段)。

电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护,它们相互配合构成一整套保护,称做三段式电流保护,它们的不同是保护围不同。

三段的区别主要在于起动电流的选择原则不同。

其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的,而过电流保护是按照躲开最大负荷电流来整定的。

1、瞬时电流速断保护:保护围小于被保护线路的全长一般设定为被保护线路的全长的85%2、限时电流速断保护:保护围是被保护线路的全长或下一回线路的15%3、过电流保护:保护围为被保护线路的全长至下一回线路的全长4.1瞬时电流速断保护输电线路发生短路时,电流突然增大,电压降低。

利用电流突然增大使保护动作而构成的保护装置,称为电流保护。

通常输电线路电流保护采用阶段式电流保护,采用三套电流保护共同构成三段式电流保护。
