贴片电感的四大种类
你知道贴片电感种类有哪几种吗？
你知道贴片电感种类有哪几种吗？
关于贴片电感的类型问题其实一直以来都在被很多人问及和讨论，网上关于贴片电感类型划分普遍将其划分成三种，即：叠层型、薄膜型、编织型。
这种被广泛采用的划分方式你觉得对吗？本篇，小编也来跟大家聊一聊贴片电感的类型划分。
贴片电感是相较于传统的线圈型电感而言的，贴片电感没有传统电感的线圈，因此从外观上来看的话更加轻薄！随着现在的电子类产品更加趋于轻便、小巧，对贴片电感的需求也在不断变化，这样就衍生了很多不同类型的贴片电感产品。
由于不同行业对贴片电感的认知本就存在差异，因此对它的称呼也就有所差异。
这就导致大家在对贴片电感分类的时候容易出现一些理解上的偏差。
其实，从我们的专业角度来对贴片电感的类型进行划分的话，我们通常将贴片电感划分成两大类型：一类是屏蔽式贴片电感；另一类是非屏蔽式贴片电感！关于什么是屏蔽式电感和非屏蔽式电感这里就不展开式介绍，感兴趣可以自己去查阅一些资料。
我知道肯定会有人说，这种对贴片电感类型的划分是不合适太简单了。
其实一点也不简单，这是从贴片电感的大类上划分的，屏蔽式贴片电感中依据不同的信息维度或者要求还可以进行细分，比如：屏蔽式贴片功率电感、屏蔽式贴片共模电感等。
非屏蔽式贴片电感同样可以按照不同的要求进行更细一步的划分。
关于贴片电感的种类划分，这样的划分方式是不是让你觉得更加简单和容易理解呢？在了解了贴片电感的类型划分，下一期就给大家分享一下贴片屏蔽电感和贴片非屏蔽电感之间有什么区别！记得关注我们哦！。

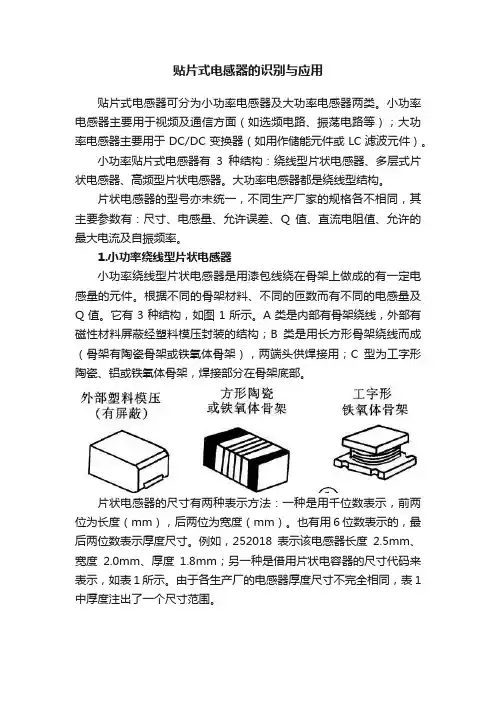

贴片式电感器的识别与应用
贴片式电感器的识别与应用贴片式电感器可分为小功率电感器及大功率电感器两类。
小功率电感器主要用于视频及通信方面（如选频电路、振荡电路等）；大功率电感器主要用于DC/DC变换器（如用作储能元件或LC滤波元件）。
小功率贴片式电感器有3种结构：绕线型片状电感器、多层式片状电感器、高频型片状电感器。
大功率电感器都是绕线型结构。
片状电感器的型号亦未统一，不同生产厂家的规格各不相同，其主要参数有：尺寸、电感量、允许误差、Q值、直流电阻值、允许的最大电流及自振频率。
1.小功率绕线型片状电感器小功率绕线型片状电感器是用漆包线绕在骨架上做成的有一定电感量的元件。
根据不同的骨架材料、不同的匝数而有不同的电感量及Q值。
它有3种结构，如图1所示。
A类是内部有骨架绕线，外部有磁性材料屏蔽经塑料模压封装的结构；B类是用长方形骨架绕线而成（骨架有陶瓷骨架或铁氧体骨架），两端头供焊接用；C型为工字形陶瓷、铝或铁氧体骨架，焊接部分在骨架底部。
片状电感器的尺寸有两种表示方法：一种是用千位数表示，前两位为长度（mm），后两位为宽度（mm）。
也有用6位数表示的，最后两位数表示厚度尺寸。
例如，252018表示该电感器长度2.5mm、宽度2.0mm、厚度1.8mm；另一种是借用片状电容器的尺寸代码来表示，如表1所示。
由于各生产厂的电感器厚度尺寸不完全相同，表1中厚度注出了一个尺寸范围。
A型结构有磁屏蔽，与其它电感元件之间相互影响小，可高密度安装。
B型尺寸最小，C型尺寸最大。
绕线型片状电感器的工作频率主要取决于骨架材料。
例如，采用空心或铝骨架的电感器是高频电感器，采用铁氧体的骨架则为中、低频电感器。
高频电感器（用于UHF段）的电感量较小，一般为1.5～100nH。
用于VHF段、HF段的电感器电感量根据不同骨架尺寸从0.1～1000μH（或更大）。
电感量的允差一般有J级（±5%）、K级（±10%）、M级（±20%）。
贴片电感封装尺寸
贴片电感封装尺寸一、引言贴片电感是一种常见的电子元器件，在各种电路中都有广泛的应用。
它具有体积小、重量轻、性能稳定等优点，因此在现代电子产品中得到了广泛的应用。
而贴片电感的封装尺寸则是影响其性能和应用范围的重要因素之一。
二、贴片电感封装类型根据不同的封装方式，贴片电感可以分为以下几种类型：1. 0603型：长1.6mm，宽0.8mm，高0.8mm；2. 0805型：长2.0mm，宽1.25mm，高0.8mm；3. 1206型：长3.2mm，宽1.6mm，高1.0mm；4. 1210型：长3.2mm，宽2.5mm，高1.5mm；5. 1812型：长4.5mm，宽3.2mm，高1.8mm。
三、封装尺寸对性能的影响贴片电感的封装尺寸对其性能有着直接的影响。
一般来说，体积越小的贴片电感阻值越小。
这是因为在小体积下线圈匝数较少，导致磁通量变化较小，从而阻值也相应较小。
封装尺寸还会影响贴片电感的电感值和Q值。
一般来说，封装体积越大的贴片电感电感值越大，Q值也越高。
这是因为在大体积下线圈匝数较多，导致磁通量变化较大，从而电感值和Q值也相应较大。
四、贴片电感封装尺寸的选择在实际应用中，选择适合的贴片电感封装尺寸是非常重要的。
一般来说，需要根据具体的应用需求进行选择。
如果需要高精度、高稳定性的贴片电感，则可以选择体积较大的1210型或1812型；如果需要小体积、轻量化的贴片电感，则可以选择0603型或0805型。
在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数。
这些参数也会对贴片电感的性能和应用范围产生影响。
五、结论贴片电感封装尺寸是影响其性能和应用范围的重要因素之一。
不同的封装类型具有不同的特点和优缺点，需要根据具体的应用需求进行选择。
在进行贴片电感选型时还需要考虑其最大工作频率、最大承受电流等参数，以确保其能够满足实际应用需求。
各种CD贴片功率电感尺寸参数
各种CD贴片功率电感尺寸参数CD贴片功率电感是一种常见的电子元件，用于电感性能的提高和电路的稳定性。
它由磁性材料和绕组材料组成，可用于直流电源、滤波器、稳压器等应用中。
以下是一些常见的CD贴片功率电感的尺寸参数。
1.外形尺寸：CD贴片功率电感的外形尺寸通常以长度（L）、宽度（W）和高度（H）来表示。
常见的尺寸有0603（1.6mm×0.8mm×0.8mm）、0805（2.0mm×1.25mm×1.2mm）、1206（3.2mm×1.6mm×1.2mm）等。
不同尺寸的电感主要用于不同功率的电路设计，尺寸越大，功率承受能力越高。
2.额定电流：CD贴片功率电感的额定电流是指电感在正常工作条件下所能承受的最大电流。
额定电流通常以毫安（mA）为单位表示。
常见的额定电流有100mA、200mA、500mA等。
选取合适的额定电流可以确保电感在电路中的稳定工作。
3.额定电感值：CD贴片功率电感的额定电感值是指电感的感值。
电感值通常以微亨（μH）为单位表示。
常见的额定电感值有1μH、10μH、100μH等。
根据电路的要求，选择合适的额定电感值可以达到所需的电感效果。
4.电感容差：CD贴片功率电感的电感容差是指实际电感值与额定电感值之间的误差范围。
电感容差通常以百分比形式表示。
常见的电感容差有±5%、±10%、±20%等。
电感容差越小，意味着电感的性能越稳定。
5.自谐振频率：CD贴片功率电感的自谐振频率是指当电感与外部电容组成谐振电路时，谐振频率达到最大的频率。
自谐振频率通常以兆赫兹（MHz）为单位表示。
不同尺寸和材料的电感具有不同的自谐振频率。
6.直流电阻：CD贴片功率电感的直流电阻是指电感在直流电路中的电阻值。
直流电阻通常以欧姆（Ω）为单位表示。
直流电阻对于电路的功耗和效率非常重要，较低的直流电阻意味着更高的功率转换效率。
对贴片元件种类进行举例
对贴片元件种类进行举例贴片元件是电子器件中常见的一种组装形式，也是现代电子技术中使用最广泛的一种元件。
下面将列举十个常见的贴片元件的种类。
1. 电阻器（Resistor）：用于控制电流的大小，常见的有固定电阻器和可变电阻器。
固定电阻器一般由石墨、金属膜等材料制成，可变电阻器则可以通过旋钮或滑动控制电阻值的变化。
2. 电容器（Capacitor）：用于储存电荷和调节电压的大小，常见的有陶瓷电容器、铝电解电容器和钽电解电容器等。
陶瓷电容器具有体积小、价格低廉的特点，铝电解电容器具有容量大、电压高的特点，钽电解电容器具有体积小、电容大的特点。
3. 电感器（Inductor）：用于储存电能和调节电流的大小，常见的有铁氧体电感器、线圈电感器和电感芯片等。
铁氧体电感器具有体积小、电感值大的特点，线圈电感器则是将线圈绕制在磁性材料上，电感芯片则是将线圈和铁氧体集成在一起。
4. 二极管（Diode）：具有单向导电性的元件，常见的有肖特基二极管、整流二极管和发光二极管等。
肖特基二极管具有快速开关和低反向漏电流的特点，整流二极管则用于将交流电转换为直流电，发光二极管则可以将电能转换为光能。
5. 三极管（Transistor）：具有放大和开关功能的元件，常见的有NPN型和PNP型三极管。
NPN型三极管和PNP型三极管通常由两个PN结组成，可以实现电流的放大和控制。
6. 集成电路（Integrated Circuit）：将多个电子器件集成在一片芯片上，常见的有数字集成电路和模拟集成电路。
数字集成电路用于处理和存储数字信号，模拟集成电路则用于处理和存储模拟信号。
7. 晶体振荡器（Crystal Oscillator）：用于产生稳定的时钟信号，常见的有石英晶体振荡器和陶瓷振荡器。
石英晶体振荡器具有高精度和稳定性的特点，陶瓷振荡器则具有低成本和小体积的特点。
8. 发光二极管显示器（LED Display）：用于显示数字和字符的元件，常见的有数码管和点阵显示器。
贴片电感的类型、型号的简单介绍？
新晨阳品牌贴片电感有些什么类型？
一、贴片磁珠，型号如：MMZ1608S121A
二、MLF系列积层电感，0805，0603规格。
型号如：MLF1608A100KT
三、NLV系列信号用电感，绕线贴片电感型产品，规格1008，1210等;型号如：NLV32T-100J-PF
四、SLF系列等功率电感，绕线贴片电感型产品;型号如：SLF7032T-220MR96-PF
五、MLK系列积层电感，应用于高频环境之0402、0201规格。
型号如：MLK1005S3N9S
贴片电感最近几年的发展趋势怎么样呢?
近几年我国贴片电感行业发展速度较快，受益于贴片电感行业生产技术不断提高以及下游需求不断扩大，贴片电感行业在国内和国际上发展形势都十分看好。
虽然受金融危机影响使得贴片电感行业近两年发展速度略有减缓，但随着我国国民经济的快速发展以及国际金融危机的逐渐消退，我国贴片电感行业重新迎来良好的发展机遇。
进入2015年我国贴片电感行业面临新的发展形势，由于新进入企业不断增多，上游原材料价格持续上涨，导致行业利润降低，因此我国贴片电感行业竞争也日趋激烈。
贴片功率电感元件的种类
3. 蜂房线圈
多层线圈的缺点是分布电容大，采用蜂房方法绕制的线圈 可以减少多层绕制线圈分布电容。 所谓的蜂房式绕制方法，就是将被绕制的导线以一定的偏 转角(约19°- 25°) 在骨架上缠绕，绕制一般都是在自 动或半自动蜂房式绕线机上进行的。对于电感量较大的线 圈，可以采用两个、三个或更多个蜂房线圈将它们分段绕 制，如图5-6 所示。
2. 多层线圈
因此当电感量大于300/μH 时，就应采用多层线多层线圈 除了匝和匝之间的分布电容外，层与层之间也有分布电容， 因此多层线圈存在着分布电容大的缺点。同时层与居之间 的电压相差较多，当线圈两端有高电压时，容易造成臣间 绝缘击穿。为了防止这种现象的发生.常将线圈分段绕制。 这样既可解决分布电容大的问题，也提高了线圈的抗压能 力。
4 .可变电感线圈
在街些场合需对电感量进行调节，以此来改变谐振频率或电路搞合的松紧。通常 采用图5-7 所示的四种方法: ①在线圈中插入磁心或铜芯，通过改变它们在线圈中的位置便可改变电感量，如 图5-7(a) 所示一些超短波用的线圈往往采用铜芯来调节电感量。 ②在线圈上设置一滑动的接点，改变接点在线圈上的位置，即可调节电感量，如 图5-7(b) 所示。 ③将两个线圈串联，均匀地改变两线圈之间的位置，靠线圈的互感变化使电感量 发生变化，如图5-7 (c)所示。 ④将线圈引出数个抽头，加坡段开关S 连接，如图5-7 (d) 所示。这种方法的最 大缺点是不能平滑地对电感量进行调节。
谢
谢观看
贴片功率电感元件的种类
电感元件的种类
电感元件由于使用的场合广泛，因而它的种类繁多。若按 用途来分类，则无法体现电感元件的结构特点，且有局限 性.因此一般常根据电感元件的结构来分类，如图5-4所示。
贴片电感的介绍和用途
1.简述贴片电感器可分为小功率电感器及大功率电感器两类。
小功率电感器主要用于主板等消费类电子电路中，大功率电感器主要用于技术逆变器的储能器件或La滤波器件中。
2.贴片电感器的标注方法小功率电感单位常为nH及mH。
用nH做单位时，用N或R表示小数点。
例如，4N7表示4.7nH，4R7则表示4.7pH，10N表示10nH，而10pH则用100来表示；而大功率电感上有时印有680K、220K字样，分别表示68pH和22 pH。
3.贴片电感器的分类A.小功率贴片电感器小功率贴片电感器有三种结构：绕线贴片电感器、多层贴片电感器、高频贴片电感器。
1）绕线贴片电感器绕线贴片电感器是用漆包线绕在骨架上做成的，根据不同的骨架材料、不同的匝数而有不同的电感量等。
2）多层贴片电感器多层贴片电感器是用磁性材料采用多层生产技术制成的无绕线电感器，采用铁氧体膏浆及导电膏浆交替层叠并采用烧结工艺形成整体单片结构，有密封的磁回路，有磁屏蔽作用。
3）高频(微波)贴片电感器高频(微波)贴片电感器是在陶瓷基片上采用细密薄膜多层工艺技术制成，具有高精度(+/-2%~+/-5%)，且寄生电容极小。
B.大功率贴片电感器大功率贴片电感器都是绕线型的，主要用于电源、逆变器中，用作储能器件或大电流LC滤波器件(降低噪声电压输出)。
它由方形或圆形工字形铁氧体为骨架，采用不同直径的漆包线绕制成。
4.当今市场上常用的贴片电感器1）铁氧体贴片电感器特性：体积小；漏磁小；片感之间不产生互耦合，可靠性高；无引线，不产生跟踪性，适合高密度表面贴装；优良的可焊性及耐热冲击性，适合波峰焊及再流焊。
2）绕线型贴片电感器特性：体积小，适合高密度表面贴装；采用端电极结构，很好地抑制了引线引起的寄生元件效应；更好的频率特性和更强的抗打搅能力；优良的可焊性及耐热冲击性；应用频率高，产生精度高，一致性好。
3）陶瓷叠层贴片电感器特性：氧化铝陶瓷，适合高的自谐振频率；尺寸小(1.6t0.8t0.8mm)；在高频下Q值高，电感值稳定；使用温度范围:-30℃~+85℃。
贴片电阻、电容、电感
电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
贴片电感封装电感封装一般包括贴片与插件。
1.功率电感封装以骨架的尺寸做封装表示。
贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感（贴片电感封装）。
插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。
只是它们的骨架一般要通用，要不就要定造。
2.普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等（贴片电感封装）。
0402、0603、0805、1206、2520、3225、4532插件用功率表示如1/8W、1/4W、1/2W、1W等。
3.至于二极管插件一般是DO－41；贴片封装就多SOD－214、LL－34。
4.三极管插件一般是To92；贴片封装就多SOT－23、SOT－223等不能尽说，由于自动化封装变得多种多样。
贴片非屏蔽电感和贴片屏蔽电感
贴片屏蔽电感和贴片非屏蔽电感贴片屏蔽电感通常采用磁屏蔽或电磁屏蔽方法，保护导线，回路和线圈免受外界磁场的影响，以及削弱电路产生的电磁场对其他元件产生的干扰作用。
新晨阳电子贴片电感又称为功率电感，大电流电感和表面贴装高功率电感，具有小型化，高品质，高能量储存和低电阻等特性。
具有平底表面适合表面贴装，优异的端面强度良好之焊锡性。
具有较高Q值，低阻抗之特点，低漏磁，低直电阻，耐大电流之特点。
可提供编带包装，便于自动化装配。
贴片屏蔽电感和贴片非屏蔽电感其实就是一个为开磁路，一个为闭磁路，两侧区别是：磁路即磁力线总是闭合的。
所谓闭磁路是指的是整个闭合磁路都由磁性材料组成的，环形磁芯就是典型的闭磁路，开磁路指的是磁路中有明显的空气间隙，简称气隙，如U型永磁体。
两者区别主要是，闭磁路磁阻很小，但是非线性可能比较明显，开磁路磁阻比较大，但是线性比较好。
新晨阳电子贴片屏蔽电感和贴片非屏蔽电感的区别：贴片屏蔽电感外面有铁壳包围，非屏蔽电感没有铁壳包围，固我们看的的非屏蔽电感的外形有很多种。
贴片非屏蔽电感的感量可以比屏蔽电感的感量做的更大，因为如果屏蔽电感的感量做的太大了，对其屏蔽性能有一点的影响。
贴片屏蔽电感之所以称为屏蔽电感是因为屏蔽电感可以减小电感为外界的电磁干扰，而非屏蔽电感则没有这个功能。
新晨阳电子贴片非屏蔽电感平底易表面贴装，可焊接性强，焊接牢固。
高品质因素（Q值），耐大电流，非屏蔽铁氧体磁芯构造，成本较低。
非屏蔽电感可应用于手机，手电筒，数码相机，MP3.MP4，数码录音，仪表仪器，LED灯具，玩具，运动器材等产品。
贴片屏蔽电感可以特制的镀金电极端面，焊接可靠，平底表面易于安装。
闭磁路设计，具有低磁漏，低直流电阻，短小轻薄等特点，闭磁路构造扁平化设计，轻便薄小，大电流低直流阻抗。
屏蔽电感应用：液晶电视，笔记本电脑，数码相机，MP3.MP4，电脑VDA显卡，手机，小型通信设备，PDA,CATV.VCR.LCD驱动器，便携式DVD等产品。
贴片电感参数
贴片电感参数贴片电感，英语：Chip inductors，又称为功率电感、大电流电感和表面贴装高功率电感。
具有小型化，高品质，高能量储存和低电阻等特性。
功率贴片电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。
在电路中主要起滤波和振荡作用。
贴片电感的主要参数有电感量、允许偏差、分布电容、额定电流及品质因数等。
1.电感量：空载测量（理论值）和在实际电路中的测量（实际值）。
由于电感使用的实际电路过多，难以类举。
只有在空载情况下的测量加以解说。
电感量的大小，主要取决于电感线圈的圈数（匝数），绕制方式，有无磁心及磁心的材料等决定。
通常情况下，线圈圈数越多，绕制的线圈越密集，电感量就越大。
有磁心的线圈比无磁心的线圈的电感量大。
磁心导磁率越大，电感量也就越大。
所以电感量是有很多因素来决定它的大小。
电感量的基本单位是亨利（简称亨），用字母“H”表示。
常用的单位还有毫亨（mH）和微亨（μH），它们之间的关系是：1H=1000mH；1mH=1000μH2.允许偏差：电感量单位后面用一个英文字母表示其允许偏差，各字母所代表的允许偏差见下表。
例如：560uHK表示标称电感量为560uH，允许偏差为土10％，文字符号为法文字符号法，是将电感器的标称值和允许偏差值用数字和文字符号按—定的规律组合标志在电感体上。
采用这种标示方法的通常是一些小功率电感器其单位通常为nH或pH，用N或R代表小数点。
例如：4N7表示电感量为4．7nH，4R7则代表电感量为4．7uH;47N表示电感量为47nH，6R8表示电感量为6．8uH。
标注的感量与实际感量的允许误差值。
一般用于振荡或滤波线路中的贴片电感要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合或高频阻流的精度要求不高，允许偏差为±10%~15%。
3.分布电容：线圈的匝与匝之间、线圈与磁心之间存在的电容。
分布电容越小，其稳定性越好。
通常将模拟电路区和数字电路区合理地分开，将电源线和地线单独引出，把电源供给处汇集到一点。
风华高科贴片电感型号规格的命名方法
风华高科贴片电感型号规格的命名方法风华高科贴片电感型号规格的命名方法作品来源：新晨阳电容电感广东风华高科提供的贴片电感主要包括三类：片式叠层电感、片式绕线电感和片式功率电感。
贴片叠层电感包括常规叠层片式铁氧体电感和叠层片式陶瓷芯高频电感.片式绕线电感：FHW陶瓷芯系列、FHW铁氧体芯系列片式功率电感：LBS系列功率电感、PIO系列功率电感、MS系列功率电感、BTC系列功率电感、HC系列功率电感、PB系列功率电感、PS系列功率电感、军品级功率电感系列.以下是具体规格型号表示方法（命名规则）具体说明——各类产品的命名方法略有不同。
以下以铁氧体常规贴片电感为例说明，同时会在下面的文字介绍里列举其他型号的表示方法。
第一、CMI：表示叠层片式电感。
其他可能出现的字符含义：CMI 叠层片式电感VHF 叠层片式高频电感FHW 片式绕线电感LBS LBS系列功率电感PIO PIO系列功率电感MS MS系列功率电感BTC BTC系列功率电感HC HC系列功率电感PB PB系列功率电感PS PS系列功率电感第二、风华高科的贴片电感各个品种的尺寸表示方法不尽相同。
请对照下表查看：本例中，20129是指2.0*1.2*0.9（长*宽*高）品种代号品种名称规格尺寸（L*W*H）代号长*宽*高（单位：mm）CMI叠层片式电感100505 1.0*0.5*0.5 160808 1.6*0.8*0.8 201209 2.0*1.2*0.9 321609 3.2*1.9*0.9 322513 3.2*2.5*1.3 451616 4.5*1.6*1.6 453215 4.5*3.2*1.5VHF叠层片式高频电感100505 1.0*0.5*0.5 160808 1.6*0.8*0.8 201209 2.0*1.2*0.9FHW片式绕线电感0402 1.0*0.5(L*W) 0603 1.6*0.8（L*W）0805 2.0*1.2（L*W）1008 2.5*2.0（L*W）1210 3.2*2.5（L*W）1812 4.5*3.2（L*W）LBS功率电感6028 6.0*6.0*2.8 70307.0*3.0*3.0 70457.0*4.5*4.5 1014510.0*10.0*4.5MS737.3*7.3*3.4 747.3*7.3*4.5 10410.0*10.0*4.0 12412.0*12.0*4.5 12512.0*12.0*6.0 12712.0*12.0*8.0HC737.0*6.0*3.0 10410.7*10.4*4.0 12512.9*12.9*5.7PIO43 4.5*4.0*3.2 54 5.8*5.2*4.5 757.8*7.0*5.0 10510.0*9.0*5.4BTC待补充内容待补充内容PBPBO系列1608 6.60*4.45*2.92331612.95*9.40*5.2 PBS系列502218.54*15.24*7.11PS5020 5.0*2.05030 5.0*3.06020 6.0*2.06030 6.0*3.0第三、贴片电感所使用的原材料为V料。
SMT贴片电感介绍
SMT贴片电感介绍SMT贴片功率电感的结构主要由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。
功率电感的特点如下：1．骨架：骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。
电感的尺寸2．绕组:绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
电感绕组3．磁芯与磁棒: 磁芯与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。
工”字形电感4．铁芯: 铁心材料主要有硅钢片、坡莫合金等，其外形多为“E”型。
色环电感5．屏蔽罩:为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。
采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。
SMT贴片电感6．封装材料: 有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。
封装材料采用塑料或环氧树脂等。
贴片功率电感的作用和分类
电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。
属于常用元件。
一,电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
磁环电感的作用：磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环(简称磁环)。
在图中，上面为一体式磁环，下面为带安装夹的磁环。
磁环在不同的频率下有不同的阻抗特牲。
一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。
可见电感的作用如此之大，大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。
在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。
电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。
二,新晨阳电感的分类:按工作频率分类电感按工作频率可分为高频电感,中频电感和低频电感.空心电感,磁心电感和铜心电感一般为中频或高频电感,而铁心电感多数为低频电感.按电感的作用分类电感按电感的作用可分为振荡电感,校正电感,显像管偏转电感,阻流电感,滤波电感,隔离电感,被偿电感等.振荡电感又分为电视机行振荡线圈,东西枕形校正线圈等.显像管偏转电感分为行偏转线圈和场偏转线圈.阻流电感(也称阻流圈)分为高频阻流圈,低频阻流圈,电子镇流器用阻流圈,电视机行频阻流圈和电视机场频阻流圈等.滤波电感分为电源(工频)滤波电感和高频滤波电感等.按结构分类电感按其结构的不同可分为线绕式电感和非线绕式电感(多层片状,印刷电感等),还可分为固定式电感和可调式电感.固定式电感又分为空心电子表感器,磁心电感,铁心电感等,根据其结构外形和引脚方式还可分为立式同向引脚电感,卧式轴向引脚电感,大中型电感,小巧玲珑型电感和片状电感等.可调式电感又分为磁心可调电感,铜心可调电感,滑动接点可调电感,串联互感可调电感和多抽头可调电感.电感的符号电感方向性：无方向电感在电路中的基本作用：滤波、振荡、延迟、陷波等,形象说法：“通直流，阻交流”由感抗XL=2πfL 知,电感L越大，频率f越高，感抗就越大。
贴片电感结构
贴片电感结构
贴片电感是一种电感器件，它的结构包括磁性材料、线圈和外壳。
以下是贴片电感的结构特点：
1. 磁性材料：贴片电感的磁性材料通常采用磁性陶瓷或软磁性材料。
这些材料具有高磁导率和低磁矩损耗，能够有效地集中磁场，提高电感器件的性能。
2. 线圈：贴片电感的线圈由绝缘导线缠绕而成，通常采用铜线或铜箔。
线圈的绕法和绕线密度会影响电感器件的电感值和电流容量。
3. 外壳：贴片电感一般采用塑料外壳封装，也可以使用金属外壳。
外壳的作用是保护线圈和磁性材料，提高电感器件的耐压和耐热性能。
贴片电感的结构紧凑，重量轻，体积小，适用于高密度集成电路的应用。
它在电源滤波、射频电路和通信设备等领域具有广泛的应用。
关于贴片电感的种类,作用及使用的文章整理
关于贴片电感的种类，作用及使用的文章整理贴片电感的种类一、按结构分类贴片电感按其结构的不同可分为线绕式贴片电感和非线绕式贴片电感（多层片状、印刷电感等），还可分为固定式贴片电感和可调式贴片电感。
按贴装方式分：有贴片式贴片电感，插件式贴片电感。
同时对贴片电感有外部屏蔽的成为屏蔽贴片电感，线圈裸露的一般称为非屏蔽贴片电感。
贴片电感插件电感固定式贴片电感又分为空心电子表感器、磁心贴片电感、铁心贴片电感等，根据其结构外形和引脚方式还可分为立式同向引脚贴片电感、卧式轴向引脚贴片电感、大中型贴片电感、小巧玲珑型贴片电感和片状贴片电感等。
可调式贴片电感又分为磁心可调贴片电感、铜心可调贴片电感、滑动接点可调贴片电感、串联互感可调贴片电感和多抽头可调贴片电感。
二、按工作频率分类电感按工作频率可分为高频贴片电感、中频贴片电感和低频贴片电感。
高频贴片电感技术上差距较大，许多厂商的产品不成熟，常用比较可信的主要是捷比信高频电感。
空心贴片电感、磁心贴片电感和铜心贴片电感一般为中频或高频贴片电感，而铁心贴片电感多数为低频贴片电感。
三、按用途分类贴片电感按用途可分为振荡贴片电感、校正贴片电感、显像管偏转贴片电感、阻流贴片电感、滤波贴片电感、隔离电感贴片电感、被偿贴片电感，同时对需要通过大电流等情况会使用到捷比信功率贴片电感。
振荡贴片电感又分为电视机行振荡线圈、东西枕形校正线圈等。
显像管偏转贴片电感分为行偏转线圈和场偏转线圈。
阻流贴片电感（也称阻流圈）分为高频阻流圈、低频阻流圈、电子镇流器用阻流圈、电视机行频阻流圈和电视机场频阻流圈等。
滤波贴片电感分为电源（工频）滤波贴片电感和高频滤波贴片电感等。
贴片电感在电路中的作用电感（inductance）是电子电路或装置的属性之一，指的是：当电流改变时，因电磁感应而产生抵抗电流改变的电动势（EMF，electromotive force）。
电路中的任何电流，会产生磁场，磁场的磁通量又作用于电路上。
电感封装与类型
其中，屏蔽式功率电感的封装为CKCD系列，CKCH系列。
而插件电感的封装有PK0345，PK0406，PK0507等等。PK指的是工字电感系列。0406指的是不包括外被，直径为4mm，高度为6mm。
对于电感来说封装方式一般包括贴片电感封装和插件电感封装
电感封装与类型
电感资料整理封装：ຫໍສະໝຸດ 可知电感封装以如下格式记录。
对于电感来说，封装方式一般包括贴片电感封装和插件电感封装。
贴片电感封装的主要类型有0402，0603，0805，1206，CDR1608，CDR1813，CD105等等。0402，0603指的是叠层电感。CD1813，CD105中的CD指的是贴片的工字电感，1813中的18指的是直径为18~19mm3指的是高度为13~14mm。
电感封装与类型
电感封装与类型电感资料整理封装：可知电感封装以如下格式记录。
对于电感来说，封装方式一般包括贴片电感封装和插件电感封装。
贴片电感封装的主要类型有0402，0603，0805，1206，CDR1608，CDR1813，CD105等等。
0402，0603指的是叠层电感。
CD1813，CD105中的CD指的是贴片的工字电感，1813中的18指的是直径为18~19mm3指的是高度为13~14mm。
贴片功率电感分为开放式功率电感和屏蔽式功率电感2种：其中，屏蔽式功率电感的封装为CKCD系列，CKCH系列。
而插件电感的封装有PK0345，PK0406，PK0507等等。
PK指的是工字电感系列。
0406指的是不包括外被，直径为4mm，高度为6mm。
类型：常用的电感可以分为以下类型： 1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
如晶体管收音机中波天线线圈。
2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。
而其旋转一周，导线来回弯折的次数，常称为折点数。
蜂房式绕法的优点是体积小，分布电容小，而且电感量大。
蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。
3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。
在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
4、铜芯线圈铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。
5、色码电感器色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。
6、阻流圈限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。
而电感经常会出现在我们的显卡上，显卡中供电模块上的电感从外观上，则可分为以下几种。
全开放式电感：价格低廉，但散热较好，受电磁干扰非常大，提供的电流不纯正。
高端显卡以及核心供电模块不会采用这种电感，只有在电流不高的显存周边采用这种电感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳新晨阳电子有限公司
概述
片式电感器主要有4种 类型，即绕线型、叠 层型、编织型和薄膜 片式电感器。常用的 是绕线式和叠层式两 种类型。前者是传统 绕线电感器小型化的 产物；后者则采用多 层印刷技术和叠层生
产工艺制作，体积比
绕线型片式电感器还 要小，是电感元件领 域重点开发的产品。
4. 编织型
特点是在1MHz下的单位体积电感量比其它 片式电感器大、体积小、容易安装在基片上 。用作功率处理的微型磁性元件。
NLC型 适用于电源电路，额定电流可达300mA；NLV型为 高Q值，环保 （再造塑料），可与NL互换；NLFC 有磁屏，适用于电源线。
2. 叠层型
它具有良好的磁屏蔽性、烧结密度高、机械强 度好。不足之处是合格率低、成本高、电感量较 小、Q值低。 它与绕线片式电感器相比有诸多优点：尺寸 小，有利于电路的小型化，磁路封闭，不会干扰 周围的元器件，也不会受临近元器件的干扰，有 利于元器件的高密度安装；一体化结构，可靠性 高；耐热性、可焊性好；形状规整，适合于自动
1. 绕线型
它的特点是电感量范围广（mH～H），电感量精度高，损耗小（即Q大）， 容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一 步小型化方面受到限制。陶瓷为芯的绕线型片电感器在这样高的频率能够 保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。 TDK的NL系列电感为绕线型，0.01~100uH，精度5%，高Q值，可以满足一 般需求。
化表面安装生产。
TDK的MLK型电感，尺寸小，可焊性好，有 磁屏，采用高密度设计，单片式结构，可靠性高 ；MLG型的感值小，采用高频陶瓷，适用于高频 电路；MLK型工作频率12GHz，高Q，低感值（ 1n~22nH）
3. 薄膜片式
具有在微波频段保持高Q、高精
度、高稳定性和小体积的特性。其内 电极集中于同一层面，磁场分布集中 ，能确保装贴后的器件参数变化不大 ，在100MHz以上呈ห้องสมุดไป่ตู้良好的频率特 性。
