基于单片机的测速仪
【毕业论文】基于AT89C2051单片机电动车测速仪的设计
中文摘要单片机改变了我们生活,纵观我们现在生活的各个领域,从导弹的导航装置,到飞机上各种仪表的控制,从计算机的网络通讯与数据传输,到工业自动化过程的实时控制和数据处理,以及我们生活中广泛使用的各种智能IC卡、电子宠物等,这些都离不开单片机, 单片机有着广阔的应用前景.科技的进步需要技术不断的提升。
一块大而复杂的模 拟电路花费了您巨大的精力，繁多的元器件增加了您的成本。
而现在，只需要一块几厘米见方的单片机，写入简单 的程序，就可以使您以前的电路简单很多。
相信您在使用 并掌握了单片机技术后,不管在您今后开发或是工作上，一定会带来意想不到的惊喜。
本次设计选用AT89C2051单片机作为设计对象，在AT89C5X系列单片机中，AT89C1051,AT89C1052均属于低档次机型 依据设计要求和成本的考虑单片机的选型，AT89C51是单片机系列主流芯片之一，但是此单片机价格比较高.此次设计针对的对象是测速仪的开发，应用领域定为自行车或简单的需要研究测速设备的开发，相对来说是想功能不是很复杂，需要技术要求不高，AT80C2051可以满足我们的设计所以我们选用AT89C2051这个系列单片机进行开发.关键词：单片机，AT89C2051，测速仪英文摘要SCM has changed our life, we, we are now all spheres of life, from the missile to the aircraft navigation devices, various kinds of instrument control, from the computer network communication and data transmission, to industrial automation process real-time control and data processing, as well as our life is widely used in all kinds of intelligent IC card, electronic pets, these are inseparable from a single-chip microcomputer, SCM has wide application prospects. The progress of science and technology need technologies on the ascension. A large and complex mode to spend your circuit huge energy, various components increase your cost. And now, only need a few cm dices microcontroller, writing simple procedure, can make you a lot of simple circuit before. Believe you in use and master of single chip microcomputer, no matter your future development or in work, must be an unexpected surprise. This design choose AT89C2051 single chip microcomputer as design object, in AT89C5X series microcontroller,AT89C1051, AT89C1052 all belong to a low grade model according to the design requirements and cost for the choice of single-chip microcomputer AT89C51 microcontroller is one of series of mainstream chip, but the single chip prices are higher. The design of the object is in the development, application field speedometer as the bike or simply need to speed the development of equipment, research is relatively want to function is not very complex, need technical requirements is not high, AT80C2051 can meet our design so we choose AT89C2051 this series microcontroller development.Key words: a single-chip microcomputer, AT89C2051, speedometer目录前言 -----------------------------------------------------------1 第一章 内容简介1.1单片机定义------------------------------------------------------1 1.2单片机介绍------------------------------------------------------1 1.3单片机发展历史及趋势--------------------------------------------2 1.3.1发展历史四个阶段--------------------------------------------2 1.3.2发展趋势----------------------------------------------------3 1.4单片机的应用----------------------------------------------------3 1.5 AT89C2051单片机简介--------------------------------------------4 1.6测速仪的应用----------------------------------------------------4 第二章 需求分析2.1需求分析--------------------------------------------------------5 2.2设计重点--------------------------------------------------------5 2.3系统原理图------------------------------------------------------5 第三章 硬件设计3.1 AT89C2051单片机在设计中的应用----------------------------------6 3.2 LCD显示器介绍--------------------------------------------------8 3.3时钟电路--------------------------------------------------------9 3.4复位电路-------------------------------------------------------10 第四章 软件设计4.1设计构想-------------------------------------------------------11 4.2设计原理图-----------------------------------------------------11 4.3程序流程图-----------------------------------------------------11 4.4主要程序-------------------------------------------------------12 第五章 系统仿真5.1仿真软件的应用-------------------------------------------------15 5.2电路设计图-----------------------------------------------------15 5.3keil 开发工具介绍----------------------------------------------17 5.4Keil编译和链接-------------------------------------------------5.4仿真结果-------------------------------------------------------18 5.5 结论-----------------------------------------------------------19 5.6 总结-----------------------------------------------------------19 参考文献-----------------------------------------------------------21 致谢词-------------------------------------------------------------22 附录前言本次设计是基于AT89C2051系列单片机的开发，单片机的型号系列很多，从早期的MCS-51到AT89C5X系列单片机经过很多功能上加强，不断的适应如今的电子时代的发展，尽管单片机的品种很多，在我国使用最多的还是Inter 公司的MCS系列单片机 MCS-51系列单片机中的8051是最早，最典型的产品，20世纪80年代中期以后，Inter公司已把精力集中在 CPU芯片的开发上。
基于单片机的测速仪的设计与实现
基于单片机的测速仪的设计与实现在现代科技飞速发展的时代，测速仪在各个领域都有着广泛的应用，比如交通管理、工业生产、运动竞技等。
而基于单片机的测速仪因其成本低、性能稳定、易于实现等优点，成为了测速领域的重要研究方向。
一、测速仪的工作原理要理解基于单片机的测速仪的设计，首先需要了解其工作原理。
常见的测速方法有多种，如激光测速、雷达测速、编码器测速等。
在本次设计中，我们采用了编码器测速的方法。
编码器是一种能够将机械运动转换为电信号的装置。
当被测物体运动时，带动编码器旋转，编码器会输出一系列的脉冲信号。
通过测量这些脉冲信号的频率，就可以计算出被测物体的速度。
二、单片机的选择单片机是整个测速仪的核心控制单元，其性能直接影响到测速仪的准确性和稳定性。
在众多的单片机型号中，我们选择了 STM32 系列单片机。
STM32 单片机具有高性能、低功耗、丰富的外设资源等优点，能够满足测速仪的设计需求。
三、硬件电路设计硬件电路设计是测速仪实现的基础。
主要包括以下几个部分：1、传感器接口电路用于连接编码器，将编码器输出的脉冲信号传输给单片机。
2、单片机最小系统包括单片机芯片、时钟电路、复位电路等，为单片机的正常工作提供必要的条件。
3、显示电路用于显示测量到的速度值，可以选择液晶显示屏（LCD）或者数码管。
4、电源电路为整个系统提供稳定的电源。
四、软件设计软件设计是测速仪实现功能的关键。
主要包括以下几个步骤：1、初始化设置对单片机的各个外设进行初始化，如定时器、中断等。
2、脉冲信号采集通过定时器捕获编码器输出的脉冲信号，并计算脉冲的频率。
3、速度计算根据脉冲频率和编码器的参数，计算出被测物体的速度。
4、显示输出将计算得到的速度值通过显示电路进行显示。
五、系统调试在完成硬件和软件设计后，需要对整个系统进行调试。
调试过程中，可能会遇到各种问题，如脉冲信号丢失、速度计算不准确、显示异常等。
针对这些问题，需要仔细分析，逐步排查，找出问题的根源，并进行相应的修改和优化。
大专毕业论文——基于单片机的测速仪的设计
大专毕业论文——基于单片机的测速仪的设计【摘要】单片机诞生于20世纪70年代末，经历了SCM、MCU、SoC三大阶段。
1.SCM即单片微型计算机（Single Chip Microcomputer）阶段，主要是寻求最佳的单片形态嵌入式系统的最佳体系结构。
“创新模式”获得成功，奠定了SCM与通用计算机完全不同的发展道路。
在开创嵌入式系统独立发展道路上，Intel公司功不可没。
2.MCU（即）微控制器（Micro Controller Unit）阶段，主要的技术发展方向是：不断扩展满足嵌入式应用时，对象系统要求的各种外围电路与接口电路，突显其对象的智能化控制能力。
它所涉及的领域都与对象系统相关，因此，发展MCU的重任不可避免地落在电气、电子技术厂家。
3.单片机是嵌入式系统的独立发展之路，向MCU阶段发展的重要因素，就是寻求应用系统在芯片上的最大化解决；因此，专用单片机的发展自然形成了SoC 化趋势。
随着微电子技术、IC设计、EDA工具的发展，基于SoC的单片机应用系统设计会有较大的发展。
【关键词】：单片机,光敏三极管，数码显示，软件，ABSTRACTSingle-chip was born in the 20th century, the end of the 70s, has experienced SCM, MCU, SoC three stages.1.SCM that single-chip microcomputer Single Chip Microcomputerstage, is mainly on finding the best single-chip embedded systems form the best architecture. "Innovation model" to be successful, laid the SCM with the general-purpose computers, a completely different path of development. At creating embedded systems on an independent path of development, Intel Corporation credit.2.MCU microcontroller Micro Controller Unit stage, the main direction of technology development are: expanding to meet the embedded applications, the target system requirements for the various peripheral circuits and interface circuits, to highlight the target of intelligent control. It covers areas associated with the object system, therefore, the development of MCU's responsibility inevitably falls on the electrical, electronics manufacturers. From this perspective, Intel gradually fade out MCU development also has its objective factors.3. Singlechip are independent embedded systems development, to the MCU an important factor in the development stage, is seeking applications on the chip to imize the resolution; Therefore, the development of dedicated single-chip SoC formed a natural trend. As microelectronic technology, IC design, EDA tools development, microcontroller-based SoC design application systems will have greater development.【KEYWORD】Single-chip,phototransistor,a digital display Software.目录一、引言1页（一）选题依据： 1页（二）单片机简述 1页二、芯片AT89C2051和辅助元件的介绍2页（一）AT89C2051芯片 2页（二）其它辅助元件介绍4页三、基于单片机AT89C2051测速仪的设计6页（一）工作原理6页（二）电路描述6页（三）软件设计9页（四）制作PCB板 13页（五）调试...............................................15页四、设计总结15页五、结束语16页参考文献16页致谢17页一、引言单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
基于AT89S52单片机LCD数字测速仪设计

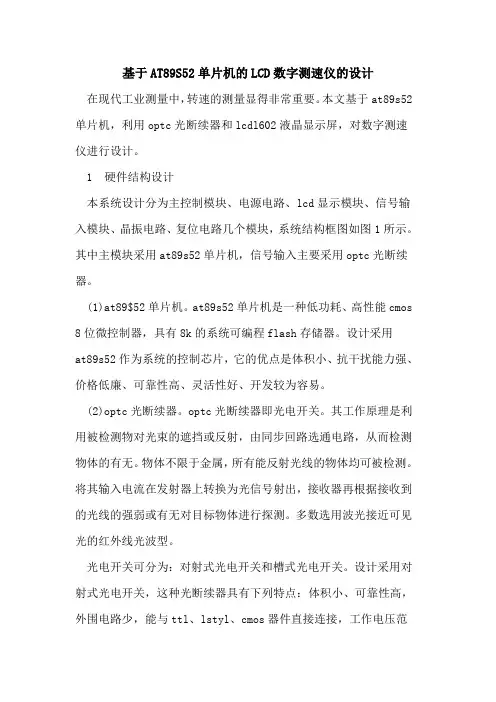

基于AT89S52单片机的LCD数字测速仪的设计在现代工业测量中，转速的测量显得非常重要。
本文基于at89s52单片机，利用optc光断续器和lcdl602液晶显示屏，对数字测速仪进行设计。
1 硬件结构设计本系统设计分为主控制模块、电源电路、lcd显示模块、信号输入模块、晶振电路、复位电路几个模块，系统结构框图如图1所示。
其中主模块采用at89s52单片机，信号输入主要采用optc光断续器。
(1)at89$52单片机。
at89s52单片机是一种低功耗、高性能cmos 8位微控制器，具有8k的系统可编程flash存储器。
设计采用at89s52作为系统的控制芯片，它的优点是体积小、抗干扰能力强、价格低廉、可靠性高、灵活性好、开发较为容易。
(2)optc光断续器。
optc光断续器即光电开关。
其工作原理是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体的有无。
物体不限于金属，所有能反射光线的物体均可被检测。
将其输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
多数选用波光接近可见光的红外线光波型。
光电开关可分为：对射式光电开关和槽式光电开关。
设计采用对射式光电开关，这种光断续器具有下列特点：体积小、可靠性高，外围电路少，能与ttl、lstyl、cmos器件直接连接，工作电压范围大(vcc=4.5～16v)。
2 硬件工作原理电路以at89s52芯片为核心，充分利用单片机的运算及其控制功能，并采用主控模块、信号输入模块、电源电路、复位电路、晶振电路等各模块，通过系统化lcd显示模块实时显示所测速度的数值。
设计以optc光断续器作为信号源，optc光断续器将发光部分的gaas红外光二极管和感光部分的光电二极管以及信号处理电路集成在一块芯片上。
当轮子转动一周时，optc光断续器则产生一个感应信号，再将产生的感应信号转换成为数字信号输入单片机中，再经过数据的运算处理后便得到该轮子的实际速度。
单片机测速仪的设计.
单片机测速仪的设计.《单片机测速仪的设计》一、测速仪的工作原理单片机测速仪的工作原理通常基于对运动物体所产生的脉冲信号的计数和时间测量。
常见的测速方法有光电测速、霍尔效应测速等。
以光电测速为例，在被测物体上安装一个遮光板，当遮光板随物体转动时，会周期性地遮挡光电传感器。
光电传感器将光信号转换为电信号，产生一系列脉冲。
单片机通过对这些脉冲的计数，并结合测量的时间间隔，就可以计算出物体的转速。
二、硬件设计1、传感器选择光电传感器：具有响应速度快、精度高的特点，但容易受到环境光的干扰。
霍尔传感器：对磁场变化敏感，适用于测量磁性物体的速度，抗干扰能力较强。
2、单片机选型考虑因素包括处理速度、存储容量、引脚数量等。
常见的单片机如STM32、Arduino 等都可以满足测速仪的需求。
3、信号调理电路由于传感器输出的信号可能比较微弱或存在干扰，需要通过放大、滤波等电路进行处理，以获得清晰、稳定的脉冲信号。
4、显示模块可以选择液晶显示屏（LCD）或数码管来显示测量结果。
LCD 显示内容丰富，但成本较高；数码管简单直观，成本较低。
5、电源模块为整个系统提供稳定的电源，通常采用直流稳压电源或电池供电。
三、软件设计1、初始化设置包括单片机的时钟设置、引脚配置、中断设置等。
2、脉冲计数与时间测量使用单片机的计数器功能对脉冲进行计数，并通过定时器测量时间间隔。
3、速度计算算法根据脉冲计数和时间间隔，按照预定的公式计算出速度值。
4、显示驱动程序将计算得到的速度值发送到显示模块进行显示。
四、系统调试1、硬件调试检查电路连接是否正确，电源是否稳定，传感器输出信号是否正常。
2、软件调试使用调试工具，如串口调试助手，查看单片机内部变量的值，检查程序逻辑是否正确。
3、综合调试将硬件和软件结合起来，对整个测速仪系统进行测试，不断优化和改进。
五、误差分析与改进1、误差来源传感器精度误差、信号干扰、时间测量误差等。
2、改进措施采用高精度传感器、优化信号调理电路、提高时间测量精度等。
基于单片机的数字测速仪设计
学号：常州大学毕业设计（论文）（2012届）题目学生学院专业班级校内指导教师专业技术职务校外指导老师专业技术职务二○一二年六月基于单片机的数字测速仪设计摘要：在工程实践中，经常会遇到各种需要测量转速的场合，测量转速的方法分为数字式和模拟式两种。
模拟式采用测速发电机为检测元件，得到的信号是模拟量。
数字式通常采用光电编码器，霍尔元件等为检测元件，得到的信号为脉冲信号。
随着微型计算机的广泛应用，特别是高性能价格比的单片机的出现，转速测量普遍采用以单片机为核心的数字式测量方法。
本论文描述了一个以AT89S52单片机控制模块、红外传感器采集模块、电机驱动模块和报警模块为主要部分组成的转速测量系统。
该系统以一对红外发射和接收二极管形成光路，通过照射到齿盘上颜色的变化对光路形成脉冲，单片机采用同步M/T法对脉冲计数，经过内部数据处理得出转速，并通过1602液晶显示器显示出结果。
同时当转速超过其所设定的数值时，系统对其进行报警。
通过L298N电路调节电机转速，从而实现在一个电机上对低转速和高转速的测量。
关键词：AT89S52单片机；同步M/T法；1602液晶；L298N电路Design of digital speedometer based on single-chip microcomputerAbstract：In engineering practices, the situation of measuring revolving speed often occurs. There are two ways to measure revolving speed: analog type and digital type. With analog type, tachogenerator is used as detecting element, which brings out analog quantity, while with digital type, photoelectric encoder, Hall element etc. are often used, which brings out pulse signal. With the widespread of microcomputers, especially highly cost-efficient microcontroller, we often use microcontroller as the core of measuring revolving speed.This paper focuses on describing a revolving speed measuring system composed by AT89S52 microcontroller (controlling module), infrared sensor (collecting module), electrical machine (driving module), and alarming module, which uses a pair of infrared emitting-and-receiving diodes to form the optical path. Through the interval block-out from the change of colors on the fluted disc, electric pulse can be generated. The microcontroller uses synchronic M/T method to measure the time of pulse, then after inner data analysis, the author can get the revolving speed and finally a 1602 LCD is used to show the result. When the revolving speed outstrips the fixed number, system alarms. What’s more, through the use of L298 circuit to adjust the revolving speed of electrical machine, the measurement of low and high revolving speeding in one electrical machine can be realized.Key words：MCS52; Synchronic M/T method ; 1602 LCD; L298 circuit目录摘要 (II)目录 (III)1引言 (1)1.1课题研发的背景和意义 (1)1.2数字测速仪的国内外研究现状及发展趋势 (1)1.3课题的主要内容和任务 (2)2系统分析与总体设计方案 (3)2.1数字测速仪的基本工作原理 (3)2.2数字测速仪的整体设计结构 (3)2.3数字测速仪的测量方案的分析 (4)2.3.1转速测量方案论证 (4)2.3.2电机驱动方案论证 (4)2.3.2键盘显示方案论证 (4)2.3.3 PWM软件实现方案论证 (4)2.4转速测量原理 (5)2.4.1测频法“M法” (5)2.4.2测周期法“T法” (5)2.4.3测频测周法“M/T法” (6)3系统硬件电路设计 (8)3.1控制模块 (8)3.1.1模块控制的选择 (8)3.1.2 AT89S52单片机介绍 (8)3.1.3单片机的最小系统 (12)3.2红外传感器信号采集模块 (13)3.2.1红外光电管芯片介绍 (13)3.2.2红外光电管的工作原理 (13)3.2.3 LM339电压比较器芯片介绍 (14)3.2.3电压比较电路设计 (14)3.2.4红外采集模块电路设计 (15)3.3电机驱动模块 (16)3.3.1 L298N芯片介绍 (16)3.3.2电机驱动模块电路设计 (18)3.4 液晶显示模块 (19)3.4.1 LCD1602液晶显示 (19)3.4.2显示模块的电路设计 (21)3.5电源模块 (21)3.6蜂鸣器报警模块 (22)3.6.1蜂鸣器 (22)3.6.2发光二极管 (23)3.6.3报警电路的设计 (23)4系统的软件设计 (25)4.1中断服务子程序的设计 (26)4.2电机驱动模块子程序的设计 (26)4.3显示子程序的设计 (27)4.4报警电路子程序的设计 (30)5系统调试 (31)5.1硬件调试 (31)5.2软件调试 (31)5.3综合调试 (31)5.4调试结果 (31)5.4实物展示 (32)6结论与展望 (34)参考文献 (35)致谢 (36)附录A (37)附录B (38)1引言1.1课题研发的背景和意义转动物体的速度是测控系统中的重要参数之一，它的应用范围广，实用价强。
基于单片机的LCD数字测速仪设计
致谢： 感谢答辩组的各位老师！ 感谢我的导师李江洁老师！
鉴于本人水平有限，不足之处， 请各位老师指正。
答辩人：王赛
设计思路
硬件电路包括AT89S52单片机的外围电路
以及LCD显示电路等。根据单片机硬件系统的
设计，构建软件系统，分别对硬件系统的配置
予以估计，使其能够对物体通过进行测量。同
时分析接口电路，显示所测物体的速度。
软件设计包括：芯片的初始化程序、显示
子程序等，软件采用C语言编写，软件设计的
思想主要是自顶向下，模块化设计，各个子模
块逐一设计。
设计方案
电源电路
复位电路 晶振电路
主控模块 AT示-- 1602A
能耗低 显示的质量相对较高 接口采用的是数字式接口 显示屏的体积比较小巧且重量非常轻
主程序流程图
开始 初始化 信号采集 数据转换 数据处理 LCD显示
主程序行 计数器,断口,中断,初始化
P3.2是否有信号入 计算速度
送显示缓冲区 LCD显示
等待
仿真模拟图
实物图
展望
因时间有限，该设计有一点功能还未能实 现，需要继续努力。 该设计还可继续完善的功能有： （1）更精确的显示所测速度 （2）减小所测物体范围的局限性 完善的方法是选用更好的信号采集器件， 比如雷达（流动测速）、摄像机（摄像机 摄像区内通过位移及时间测定速度）等。
总结
本系统根据速度测量系统的硬件设计 和要求,设计出相应软件系统。文中首先 对单片机用于速度测量的理论、原理进 行了简单的分析、比较，并对基于 AT89S52单片机的速度测量电路做了简 单的介绍，详细阐述了软件的设计，编 译程序，最终实现速度测量、显示的功 能，再通过调试使程序通过编程器写入 芯片。
基于单片机的LCD数字测速仪设计
基于单片机的LCD数字测速仪设计Design of LCD Digital Velocimeter Based onSingle-chip Microcomputer学部：信息专业：计算机科学与技术毕业设计（论文）完成时间：自 2012 年 12 月至 2013 年 5 月摘要本课题是基于单片机的数字测速仪的设计。
系统以AT89S52为主控模块，OPTC光断续器测速，实现对通过物体的速度的测量，并能把测到的信号传递给单片机进行计算，并通过单片机输出驱动信号，用LCD数字显示屏实时显示。
系统的硬件部分包括AT89S52、信号输入模块、电源电路、复位电路、晶振电路和LCD显示模块。
OPTC光断续器用于信号输入，显示模块选用型号为1602A 的LCD数字显示屏。
复位电路的作用是控制CPU的复位状态，防止CPU发出错误指令、执行错误指令。
晶振电路的作用是为系统提供基本的晶振信号。
本课题主要研究了测速仪所涉及的硬件方面的问题。
并对单片机、OPTC光断续器及系统出现的误差和电路设计中出现的问题进行分析和讨论。
关键词：速度；单片机；光断续器；LCDAbstractThis article design a number Velocimeter based on Single-chip Microcomputer.The system uses an AT89S52 as main control module.OPTC Photoelectric interrupter is used to measure speed so that it can be measured of through object speed and transmit the detected signals to the SCM to calculate.At the same time, SCM outputs the drive signals to the LCD digital display screen to real-time display.The hardware of the system consists of AT89S52、signal input module、electric source、reset circuit、crystal oscillator circuit and LCD display module which is using 1602A model. OPTC Photoelectric interrupter is used to input signals.The function of reset circuit is to reset CPU.It can prevent the CPU to send wrong instruction or execute error instruction. The function of crystal oscillator circuit is to provide crystal oscillator for the system.The paper is mainly talk about the hardware problem of Velocimeter,analysis and discussion about Single-chip Microcomputer、OPTC Photoelectric interrupter and the error of the system as well as the problem in the Circuit design.Keywords：Speed SCM Photoelectric interrupter LCD目录1 概述 (1)2 方案选择 (1)2.1 项目功能 (1)2.2 方案论证 (1)2.3 开发环境的选择 (3)3 硬件设计 (3)3.1 主要电子元件 (3)3.1.1 单片机芯片 (3)3.1.2 显示单元 (4)3.1.3 测速单元 (4)3.2电路图 (5)4 软件设计 (5)4.1 总体设计 (6)4.2 主要程序代码 (6)4.2.1 写指令到LCD子函数 (6)4.2.2 写数据到LCD子函数 (7)4.2.3 显示指定坐标的一个字符子函数 (7)4.2.4 显示指定坐标的一串字符子函数 (7)5 仿真结果与分析 (8)5.1 项目测试 (8)5.2 结果及问题 (8)6 实物制作结果与分析 (10)6.1 制作过程 (10)6.2 问题及结果 (11)结论 (11)参考文献 (12)致谢 (13)1 概述现如今，在我们生活中的方方面面及各个领域都有单片机的身影。
单片机测速仪的设计.
CHANGZHOU INSTITUTE OF TECHNOLOGY科研实践题目：基于单片机的测速器设计二级学院（直属学部）：延陵学院专业：电气工程及其自动化班级：10电Y1 学生姓名：张凯强学号：10120733 指导教师姓名：范力旻职称：副教授2013年12月30日至2014年1月10日目录1.绪论 (2)1.1 课题研究背景及意义 (2)1.2 课题研究的内容 (2)2.测速器的系统概论 (4)2.1 系统的主要功能 (4)2.2 系统需求分析 (4)2.3 测速器的工作流程 (4)3总体设计方案 (6)3.1 单片机的选择 (6)3.1.1单片机的引脚功能介绍 (6)3.2测速器方案论证 (7)3.2.1方案的提出 (7)3.2.2方案的比较及确定 (8)4.软件设计 (9)4.1主程序流程图 (9)4.2按键分析 (10)4.3数码管显示电路 (11)4.4速度比较与报警 (13)4.5测速程序分析 (14)5.Proteus和keil仿真 (16)5.1 proteus软件的介绍及使用 (16)5.2测速器proteus软件的仿真 (18)6.实物制作 (21)6.1电路板焊接 (21)6.2电路板调试 (21)7.总结和展望 (22)7.1科研实践总结 (22)7.2对未来的展望 (23)附录 (24)1.参考文献 (24)2.元器件清单 (25)3原理图 (26)4.程序代码（C语言）： (26)5实物图 (35)1.绪论1.1 课题研究背景及意义近年来随着科技的飞速本设计是发展，为了克服传统模拟车速显示仪表显示数不准确及没有超速提示的缺点，数字化仪表迅速的进入汽车仪表行业，成为一种趋势，本文从驾驶员自身安全角度出发，设计了一种检测车辆超速的报警系统。
该报警系统允许驾驶员通过自带键盘设置本车辆安全行驶的最高速度当车辆处于行驶状态中，该系统通过速度传感器时刻监测机动车辆。
并通过LED显示车辆的实际车速和用户设置的安全参数．当发现车辆速度超过驾驶员设置的最高值时，蜂鸣器开始报警，警告灯不断闪烁，提醒驾驶员减速。
基于单片机测速仪的设计本科毕业设计
目录摘要 (4)第一章引言 (4)1.1课题研究的目的 (5)1.2课题研究的主要内容 (5)1.2.1设计要求 (5)1.2.2难点 (5)第二章硬件电路具体设计方案 (6)2.1方案论证 (6)2.1.1系统组成 (6)2.2系统的工作过程 (6)2.2.1转速的测量 (6)2.3主控制器 (7)2.3.1 SCT89C52 引脚功能介绍 (7)第三章传感器的选择 (9)3.1霍尔传感器介绍 (9)3.2霍尔传感器测速原理 (9)第四章测量磁场及工作设置 (10)4.1 测量磁场 (10)4.2 工作磁体的设置 (11)第五章霍尔电路设计 (12)5. 1工作方法 (12)5.2 齿轮、感应距离和角精度 (13)5.3 电路图设计 (13)第六章报警 (14)6.1蜂鸣器的作用 (14)6.2蜂鸣器的分类 (14)6.3报警电路 (15)第七章LCD显示 (15)7.1液晶显示模块概述 (15)7.2模块引脚说明 (16)7.3接口时序 (17)7.4串行连接时序图 (18)7.5用户指令集 (18)7.6 备注 (21)7.6.1具体指令介绍 (21)7.7显示坐标关系 (23)7.8显示RAM (24)第八章软件设计 (25)8.1程序流程图 (25)结束语 (25)致谢 (26)参考文献 (26)附录一硬件原理图 (27)附录二程序代码 (27)毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解XX大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
大专毕业论文——基于单片机测速仪设计
大专毕业论文——基于单片机测速仪设计摘要：本文基于单片机技术，设计了一种测速仪，用于测量车辆的速度。
通过检测车辆通过的时间和通过两个测速仪之间的距离，可以计算出车辆的速度。
该测速仪具有结构简单、精度高、成本低等优点，在实际应用中具有广泛的推广和应用价值。
关键词：单片机、测速仪、速度测量一、引言随着社会的发展和交通工具的普及，对车辆的安全管理和交通法规的执行要求越来越高。
而测速仪作为一种常用的交通监管设备，对于监测车辆的速度具有重要的作用。
本文基于单片机技术，设计了一种测速仪，用于测量车辆的速度，以提高交通管理和安全性。
二、测速仪的原理与设计1.原理测速仪是利用物体在一定时间内通过两个测速仪之间的距离，计算出速度的设备。
当物体通过第一个测速仪时，记录下通过的时间t1；当物体通过第二个测速仪时，记录下通过的时间t2、通过测速仪之间的距离d，可以得到车辆的速度v=d/(t2-t1)。
2.设计该测速仪的设计主要包括传感器、放大电路、单片机控制和显示等几个模块。
(1)传感器模块：使用光电传感器作为测速仪的传感器。
光电传感器将物体通过时产生的光电信号转化为电信号输出，以便后续处理。
(2)放大电路：传感器输出的电信号较弱，需要通过放大电路进行放大，以提高信号的稳定性和准确性。
(3)单片机控制：将放大后的信号输入单片机进行处理。
单片机进行时间的计算、高级算法的运行和结果的输出等。
(4)显示模块：将计算得到的速度通过液晶显示屏进行显示，以便操作人员进行查看。
三、实验结果与分析通过实验测试，本文设计的测速仪具有良好的测速精度和稳定性。
在30次实验中，测量误差在0.5%以内，满足实际应用的需求。
同时，通过控制单片机的程序，测速仪可以适应不同地面条件、车辆类型和速度范围的测量。
四、总结与展望本文基于单片机技术设计了一种测速仪，通过测量时间和距离计算出车辆的速度。
通过实验测试，该测速仪具有结构简单、精度高、成本低等优点，在实际应用中具有广泛的推广和应用价值。
基于单片机的测速仪设计
基于单片机的测速仪设计一、测速仪的原理及需求分析测速仪的工作原理通常基于对运动物体在一定时间内经过的距离的测量，从而计算出其速度。
常见的测速方法包括激光测速、雷达测速、超声波测速等。
对于基于单片机的测速仪，我们选择使用光电传感器来检测物体的运动。
在设计之前，需要明确测速仪的性能需求。
例如，测量的速度范围、测量精度、响应时间、工作环境等。
假设我们设计的测速仪用于测量车辆在公路上的行驶速度，速度范围设定为 0 200 千米/小时，测量精度要求在±5%以内，响应时间不超过 1 秒，能够适应各种天气条件。
二、硬件设计1、单片机选型选择合适的单片机是整个系统的核心。
考虑到性能、成本和开发难度等因素，我们选用了常见的 STM32 系列单片机。
STM32 具有丰富的外设资源、较高的处理速度和良好的稳定性，能够满足测速仪的需求。
2、光电传感器光电传感器用于检测物体的运动。
当物体经过传感器时，会遮挡光线，从而产生一个电信号。
我们选用了对射式光电传感器，其检测精度高，稳定性好。
3、信号调理电路由于光电传感器输出的信号可能比较微弱或存在干扰，需要通过信号调理电路进行放大、滤波等处理，以提高信号的质量。
4、显示模块为了直观地显示测量结果，选用了液晶显示屏（LCD）。
LCD 具有低功耗、显示清晰等优点。
5、电源模块提供稳定的电源是系统正常工作的保障。
设计中采用了稳压芯片将输入的电源电压转换为单片机和其他模块所需的工作电压。
三、软件设计1、编程语言选择 C 语言作为开发语言，C 语言具有语法简洁、可移植性好等优点，适合单片机的开发。
2、主程序流程系统上电后，首先进行初始化操作，包括单片机内部资源的初始化、传感器的初始化、显示模块的初始化等。
然后进入循环，不断检测传感器的信号，计算速度，并将结果显示在显示屏上。
3、速度计算算法通过测量物体经过传感器的时间间隔，结合传感器之间的距离，就可以计算出物体的速度。
例如，假设传感器之间的距离为 L，物体经过传感器的时间间隔为 T，则速度 V ＝ L ／ T 。
基于单片机直流电机测速仪设计
基于C51单片机直流电机测速仪设计摘要：电机的转速是各类电机运行过程中的一个重要监测量，测速装置在电机调速系统中占有非常重要的地位，特别是数字式测速仪在工业电机测速方面有独到的优势。
本文介绍了一种基于C51单片机的光电传感器转速测量系统的设计。
系统采用对射式光电传感器产生与齿轮相对应的脉冲信号，使用AT89C51单片机采样脉冲信号并计算每分钟内脉冲信号的数目，即电机对应的转速值，最终系统通过LCD实时显示电机的转速值。
经过软硬件系统的搭建，分别通过Protues软件系统仿真实验和实际电路搭建检查实验。
仿真实验表明本系统满足设计要求，并且结构简单、实用。
整个直流电机测速系统在降低测速仪成本，提高测速稳定性及可靠性等方面有一定的应用价值。
关键词：转速测量；光电传感器；单片机Based On C51 SCM Single DC Motor Speedometer DesignABSTRACT：Motor speed is all kinds of motor operation is an important process to monitor the amount of speed measuring device in the motor control system occupies a very important position, Especially the digital speedometer in the industrial motor speed has unique advantage. This paper describes a photoelectric sensor 51 SCM-based speed measurement system design. System uses a beam photoelectric sensor generates a pulse signal corresponding to the gear, the use of a sampling pulse signal AT89C51 SCM and calculating the pulse per minute, the number of signals that the speed of the motor corresponding to the value of the final system time through the LCD display the motor speed value.After a hardware and software system structures, respectively, through Protues software system to build the actual circuit simulation and experimental examination. Simulation results show that the system meets the design requirements, and the structure is simple and practical. DC Motor Speed entire system in reducing speedometer costs, improve reliability, speed stability and a certain application value.Keywords: Speed measurement; Photoelectric; Single chip micyoco目录1 绪论 (1)1.1 数字式转速测量系统的发展背景 (1)1.2 转速测量在国民经济中的应用 (1)1.3主要研究内容 (2)1.4 设计的目的和意义 (2)2 转速测量系统的原理 (4)2.1 转速测量原理 (4)2.2 转速测量计算方法 (5)3转速测量系统设计方案 (7)3.1 直流电机转速测量方法 (7)3.2 设计任务及方案 (8)4 直流电机测速系统设计 (9)4.1 单片机AT89C51介绍 (9)4.2 转速信号采集 (14)4.2 转速信号处理电路设计 (16)4.4 最小系统的设计 (17)4.4.1复位电路 (17)4.4.2 晶振电路 (20)4.5 显示部分设计 (20)5 直流测速系统仿真 (24)5.1 直流测速系统仿真 (24)5.1.1单片机最小系统仿真 (25)5.1.2 数码管显示仿真 (25)5.2 主程序流程设计 (26)5.2.1 主程序流程设计 (26)5.2.2 定时器的初始化 (27)5.3 实际电路实验 (28)参考文献 (30)致谢 (31)1 绪论1.1 数字式转速测量系统的发展背景在现代工业自动化高度发展的时期，几乎所有的工业设备都离不开旋转设备，形形色色的电机在不同领域发挥着很重要的作用。
基于51单片机的红外反射式光电传感器测速机的简易设计
基于51单片机的红外反射式光电传感器测速机的简易设计——基于红外反射式的测速机引言在工程实践中,经常会遇到各种需要测量转速的场合。
转速是电动机极为重要的一个状态参数,在很多运动系统的测控中,都需要对电机的转速进行测量,不论是直流调速系统还是交流调速系统,只有转速的高精度检测才能得到高精度的控制系统。
迄今为止,测速可分为两类:模拟电路测速和数字电路测速。
随着微电子技术的发展,计算机技术的广泛应用,出现了以计算机为核心的数字测速装置。
这样的速度测量装置测量范围宽、工作方式灵活多变、适应面广,具有普通数字测速装置不可比拟的快速性、精确性和优越性。
一:设计思路用一个红外发光二极管和一个接受红外光的二极管组成一套光电管。
当检测到物表面为黑色时，反射光很弱，接收端检测到的光线可以忽略，使接收端呈现一种状态，例如开关管截止;当被检测物表面为白色时，反射光强烈，发射端发射的红外线被接收端全部接收，使接收端呈现另一种相反的状态，例如开关管开通。
这两种相反的状态表现在电路中，就是高低电平组成的脉冲信号。
由此，我想到用一个比较器来比较两种接受到的信号，从而输出“0”“1”两种高低电平，并把两种信号传给单片机进行统计，然后利用设定算法进行计算，最后通过数码显示管显示计算结果。
二:所需模块本测速系统共有两个模块构成，一个为光电传感器部分，用于接收光信号并转换为电信号，即高低电平信号;另一个为单片机部分，用于接收高低电平信号并通过内部计算，然后再通过数码显示管显示测出的结果。
(一) 光电传感器部分(1)LM339工作原理及管脚图:LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端中的一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
当用作比较两个电压时，任意一个输入端加一个固定电压做参考电压(也称为门限电平，它可选择LM339输入共模范围的任何一点)，另一端加一个待比较的信号电压，当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
基于单片机的数字测速仪设计
广西大学行健文理学院毕业设计说明书题目：基于单片机的多点温度检测设计学部：电气信息学部专业：电子科学与技术班级： 2011级(1)班学号： 1138340124学生姓名：黎卫锋指导教师：杨凤娟二〇一五年五月摘要在工业生产及日常生活中，多点温度检测系统的应用十分广泛，例如消防电气的非破坏性温度检测，电力设备的过热故障预知检测，空调系统的温度检测，各类运输工具组件的过热检测，医疗与诊断设备的温度测试等。
针对这一情况，本文设计了一种基于AT89C51单片机的温度检测系统，系统利用单片机获得温度传感器数据并与系统设计值进行比较，根据比较结果分别控制执行系统系统采用AT89C51单片机视作为控裁核心，进行温度采集、信息显示及执行机构的控制。
温度传感器采用Dallas半导体公司的数字传感器DSl8820。
为了能够提供形象的用户显示界面，系统采用图形液晶显示模块LCDl2864，显示各释字符及图形。
关键词：多点温度检测单片机DSl8820传感器AbstractIn industrial production and daily life, the application of multi-point temperature detecting system is very wide, such as fire electric non-destructive testing temperature, precognition overheating fault detection of power equipment, and detect the temperature of the air conditioning system, all kinds of transport components of overheat detection, medical and diagnostic equipment, such as temperature test. Aim at this situation, this paper designs a temperature detection system based on AT89C51, using single chip computer system for temperature sensor data and comparing with values of system design, according to the comparison results, respectively, to control execution system system USES AT89C51 as control core, cutting temperature acquisition, information display and control of the actuator. The temperature sensor using digital sensor DSl8820 Dallas semiconductor company. In order to be able to provide the image of the user interface, the system adopts LCDl2864 graphic liquid crystal display module, according to the interpretation of the basic characters and graphics.51 single chip microcomputer temperature gathering application system used in the collection of variables, and to control other variables or action in the application system, such as collection of cold storage temperature to decide whether to open or closed refrigeration, collection of greenhouse temperature decide whether to open the Windows for ventilation. In practical application, the work is often not only use one point of temperature data as a reference, need to refer to multiple point temperature data at the same time, the need to use a multi-point temperature acquisition system to complete the corresponding work. Temperature acquisition system need to pay attention to the qualitative change of including patch number, patch distance, with sampling temperature range and accuracy. So this system need to eight distance in 10 cm points within the scope of data collection, the collection temperature range in - 30 ~ 50 ℃range, acquisition precision of 0.5 ℃.Keywords:Multipoint temperature detection SCM DSl8820 sensor目录第一章绪论 (1)1.1系统背景 (1)1.2系统概述 (1)1.3 设计任务及方案 (1)第二章方案论证 (3)2.1传感器部分 (3)2.2主控制部分 (6)2.3系统方案...................... 错误！未定义书签。
