第八章切割体的视图

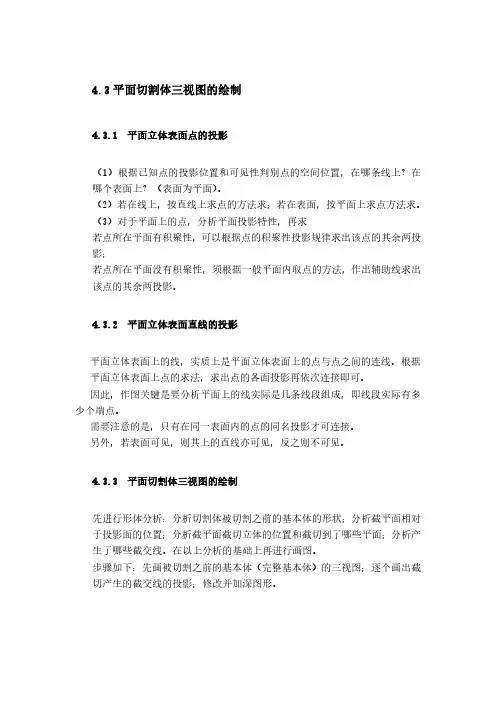

4.3平面切割体三视图的绘制(精)
4.3平面切割体三视图的绘制
4.3.1平面立体表面点的投影
(1)根据已知点的投影位置和可见性判别点的空间位置,在哪条线上?在哪个表面上?(表面为平面)。
(2)若在线上,按直线上求点的方法求;若在表面,按平面上求点方法求。
(3)对于平面上的点,分析平面投影特性,再求
若点所在平面有积聚性,可以根据点的积聚性投影规律求出该点的其余两投影;
若点所在平面没有积聚性,须根据一般平面内取点的方法,作出辅助线求出该点的其余两投影。
4.3.2平面立体表面直线的投影
平面立体表面上的线,实质上是平面立体表面上的点与点之间的连线。
根据平面立体表面上点的求法,求出点的各面投影再依次连接即可。
因此,作图关键是要分析平面上的线实际是几条线段组成,即线段实际有多少个端点。
需要注意的是,只有在同一表面内的点的同名投影才可连接。
另外,若表面可见,则其上的直线亦可见,反之则不可见。
4.3.3平面切割体三视图的绘制
先进行形体分析:分析切割体被切割之前的基本体的形状;分析截平面相对于投影面的位置;分析截平面截切立体的位置和截切到了哪些平面;分析产生了哪些截交线。
在以上分析的基础上再进行画图。
步骤如下:先画被切割之前的基本体(完整基本体)的三视图;逐个画出截切产生的截交线的投影;修改并加深图形。
2-3 切割体的三视图
2-3 切割体的三视图一、平面立体的三视图任何机械零件都可以看成是若干基本几何体组合而成。
基本几何体分为平面立体和曲面立体。
表面均为平面的立体,称为平面立体,如棱柱、棱锥、棱台等;表面至少有一个曲面的立体,称为曲面立体,如圆柱、圆锥、圆台、球等。
图2-24 正六棱柱的三视图及作图步骤1、棱柱的三视图:分析 (正)棱柱的两端面为全等(正)多边形,且相互平行;棱面均为矩形,且垂直于端面;棱线等长且相互平行。
将棱柱置于三投影面体系中摆正投影,得其三视图。
投影特征:一个视图为反映端面实形的(正)多边形;另两个视图为若干相邻矩形,棱线(不可见棱线画成虚线)的投影相互平行且反映实长。
如图2-24所示。
2、棱锥的三视图:分析 (正)棱锥的底面为(正)多边形;棱面为共顶点的等腰三角形;棱线等长且相交于顶点。
将棱锥置于三投影面体系中摆正投影,得其三视图。
投影特征一个视图为反映底面实形的(正)多边形,其内有若干线段相交于一点(线段的另一端点为多边形顶点);另两个视图为若干相邻三角形,棱线(不可见棱线画成虚线)的投影相交于一点。
如图2-25所示。
图2-25 四棱锥的三视图及作图步骤3、棱(锥)台的三视图:分析(正)棱台的两底面为相似(正)多边形,且相互平行;棱面为等腰梯形;棱线等长且延长相交于锥顶。
将棱台置于三投影面体系中摆正投影,得其三视图。
投影特征一个视图为反映底面实形的相似(正)多边形,棱线的收缩投影连接相似多边形对应顶点;另两个视图为若干相邻梯形,棱线(不可见棱线画成虚线)的投影延长交于棱锥台的锥顶。
如图2-26所示。
图2-26 三棱锥和四棱锥的三视图二、平面立体被截切后的三视图用平面截切平面立体,平面与立体表面产生交线,称之为截交线,该平面称为截平面,如图2-27所示。
由于立体的形状各有不同,截平面的位置也有不同,导致截交线的形状也各不相同,但它们都具有以下基本特性:图2-27 截交线实例(1)截交线为封闭的平面图形。
项目三绘制切割体与相贯体的三视图(精)
【例6】补全带缺口圆柱被R面截断后的H面投影
2(3) 4(5) 6(7)
擦除多余作图线后的结果 ★ 找特殊点
Rv
3 2 4 6
5
7
★ 找一般位置点 (素线法) ★ 光滑连接
1
1
7
5 3
1
2 4
6
4. 圆锥体的截切
截平面 位 置 垂直于 圆锥轴线 平行于圆锥 平行于圆锥 与锥面上 所有素线相交 面上一条素线 面上两条素线 通过锥顶
相贯线
平面体与平面体
平面体与曲面体 相贯线
曲面体与曲面体
曲面体与曲面体
多形体相交
相贯线的主要性质 ★ 封闭性 相贯线一般是封闭的空间折线(通常由直 线和曲线组成)或空间曲线。 ★ 共有性 相贯线是两立体表面的共有线。
★ 空间性 相贯线一般是空间曲线,有时也为平面曲线或直线
相贯线作图实质是找出相贯的两立体表面 的若干共有点的投影。
【例1】 求棱柱被平面P截切后的俯视图。
Pv
4 ≡5 2 ≡ 3 ≡ 6 ≡ 7 7 5 6 3 4 2
1 ≡8 8 7 5 6
8
1
Ⅴ
Ⅳ
Ⅶ Ⅵ Ⅲ Ⅱ
3
4
Ⅷ Ⅰ
1
2
擦除多余作图线后的结果
1.3 平面与回转体相截切
1.曲面体截交线的特点
平面曲 线—— 椭圆
5. 球体的截切
平面与圆球相交,截交线的形状截交线的投影可能为圆、 椭圆或积聚成一条直线。
【例8】求半球体截切后的俯视图和左视图。
两个侧平面截圆球的截交 水平面截圆球的截交线 线的投影,在左视图上为 的投影,在俯视图上为 部分圆弧,在俯视图上积 部分圆弧,在侧视图上 聚为直线。 积聚为直线。

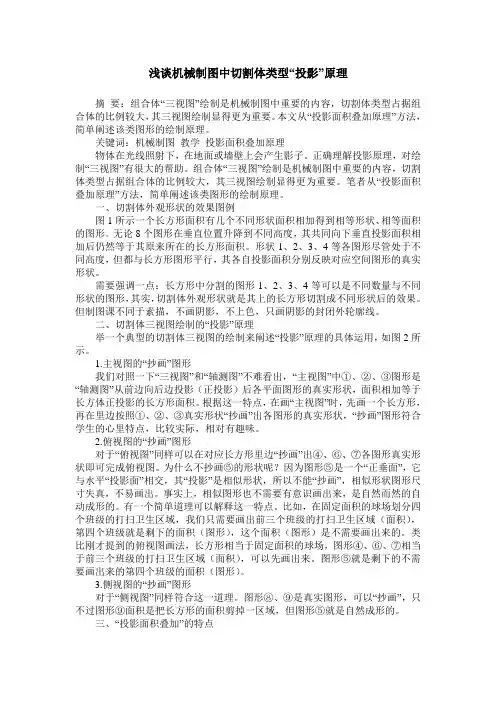

浅谈机械制图中切割体类型“投影”原理
浅谈机械制图中切割体类型“投影”原理摘要:组合体“三视图”绘制是机械制图中重要的内容,切割体类型占据组合体的比例较大,其三视图绘制显得更为重要。
本文从“投影面积叠加原理”方法,简单阐述该类图形的绘制原理。
关键词:机械制图教学投影面积叠加原理物体在光线照射下,在地面或墙壁上会产生影子。
正确理解投影原理,对绘制“三视图”有很大的帮助。
组合体“三视图”绘制是机械制图中重要的内容,切割体类型占据组合体的比例较大,其三视图绘制显得更为重要。
笔者从“投影面积叠加原理”方法,简单阐述该类图形的绘制原理。
一、切割体外观形状的效果图例图1所示一个长方形面积有几个不同形状面积相加得到相等形状、相等面积的图形。
无论8个图形在垂直位置升降到不同高度,其共同向下垂直投影面积相加后仍然等于其原来所在的长方形面积。
形状1、2、3、4等各图形尽管处于不同高度,但都与长方形图形平行,其各自投影面积分别反映对应空间图形的真实形状。
需要强调一点:长方形中分割的图形1、2、3、4等可以是不同数量与不同形状的图形,其实,切割体外观形状就是其上的长方形切割成不同形状后的效果。
但制图课不同于素描,不画阴影,不上色,只画阴影的封闭外轮廓线。
二、切割体三视图绘制的“投影”原理举一个典型的切割体三视图的绘制来阐述“投影”原理的具体运用,如图2所示。
1.主视图的“抄画”图形我们对照一下“三视图”和“轴测图”不难看出,“主视图”中①、②、③图形是“轴测图”从前边向后边投影(正投影)后各平面图形的真实形状,面积相加等于长方体正投影的长方形面积。
根据这一特点,在画“主视图”时,先画一个长方形,再在里边按照①、②、③真实形状“抄画”出各图形的真实形状,“抄画”图形符合学生的心里特点,比较实际,相对有趣味。
2.俯视图的“抄画”图形对于“俯视图”同样可以在对应长方形里边“抄画”出④、⑥、⑦各图形真实形状即可完成俯视图。
为什么不抄画⑤的形状呢?因为图形⑤是一个“正垂面”,它与水平“投影面”相交,其“投影”是相似形状,所以不能“抄画”,相似形状图形尺寸失真,不易画出。
绘制切割类组合体三视图
标注尺寸
标注组合体的整体尺寸和 各个部分的尺寸,以及必 要的定位尺寸和定形尺寸 。
04
实例分析:复杂切割类组合体三 视图绘制
多面体切割
切割方式
多面体切割是指通过平面或曲面 将多面体进行切割,形成新的多
面体形态。
切割后的视图表达
在绘制三视图时,需要准确表达 切割后的形状和大小,包括切割
面的位置、形状和尺寸等。
标注尺寸及技术要求
在三视图中标注组合体的总体 尺寸、定位尺寸和定形尺寸, 确保尺寸的准确性和完整性。
根据实际需要,标注必要的表 面粗糙度、形位公差等技术要 求。
在标注尺寸时,要注意尺寸线 的放置位置,避免与轮廓线重 叠或交叉,保持图形的清晰易 读。
பைடு நூலகம்
03
实例分析:简单切割类组合体三 视图绘制
长方体切割成三棱柱
切割类组合体特点
具有规则的几何形状,表面由平 面、曲面或平面与曲面组合而成 ,各组成部分之间有明显的分界 线。
常见类型与实例
长方体切割实例:角钢、槽 钢等;
常见类型:长方体切割、圆 柱切割、圆锥切割、球体切
割等。
01
02
03
圆柱切割实例:轴承座、法 兰盘等;
圆锥切割实例:圆锥齿轮、 锥度塞规等;
04
问题描述
在绘制组合体三视图时,未能充分考虑到技术要求或理解错误等原因,导致技术要求不明确或错误,无法满足设 计要求和工艺要求。
解决方法
在绘制组合体三视图时,应认真阅读和理解技术要求,确保技术要求的准确性和可行性。对于不明确或错误的技 术要求,应及时与设计人员或工艺人员沟通协商,以确保技术要求的正确实施。同时,在绘制过程中应注意细节 和规范性,避免出现不必要的误解和歧义。
组合体—绘制切割型组合体三视图(化工制图课件)
两个侧平面截圆球的截交线的投影,在侧视图上为部 分圆弧,在俯视图上积聚为直线
任务拓展
化工制图及CAD
任务二:绘制切割型组合体的三视图 (任务实施)
任务实施
模具顶针三视图的绘图过程
1.作出模具顶针截交线的正面投影和侧面投影。 2.求水平截面与立体交线的水平投影。 3.求正垂截面与立体交线的水平投影。 4.擦去多余线,描深图线,完成顶针三视图。
任务拓展
一、平面切割平面立体 思考: 1.平面切割平面立体时,其截交线是什么形状? 2.如何求截交线? 就是找出截平面与平面立体各棱线的交点,再将它 们连接即可。
任务拓展
1.四棱锥被截切的投影
任务拓展
2.带切口的正三棱锥的投影
任务拓展
二、平面切割圆球 1.圆球被平面截切的三视图 思考:
1.圆球被平面截切后的截平面什么形状 圆球被任意方向的平面截切,其截交线都是圆
截交线在所平行的投影面上的投影为( 一圆 ), 其余两面投影积聚为( 直线 )。
任务拓展
2
平面切割体的三视图(一)
问题回顾
1.什么是平面体?常见的平面体有哪几种? 2正垂面是指与哪个投影面垂直的平面?它 在其上的投影是什么图形?
截交线与截平面
如图所示平面P切割六棱柱时,六棱柱表面上产 生的交线称为截交线,该平面称为截平面。
例1:如图是六棱柱被一正垂面P切割后留下的平面体,画 出此平面切割体的三视图。
例2:如图所示为L形六棱柱被正垂面P切割,求作切割后 六棱柱的三视图。
例3:如图所示凸形柱体被正垂面切割,求作切割 后的三视图
例4:如图所示凹形柱体被侧垂面切割,求作切割 后的三视图。
任务一绘制切割体的三视图(精)
任务一绘制切割体的三视图学习目标巩固三视图相关知识;知道截断体,掌握截交线。
能熟练运用表面取点法求解截交线。
任务分析图1—1 顶尖立体图如图1—1所示的顶尖,基本形状由大圆柱、小圆柱和圆锥三部分叠加,经切割而成,其轮廓线既包括基本体形状图线,也包括截交线。
这样的立体在现实生活中很多,要绘制这类立体的三视图,除了必备前面所学的三视图知识,还得学会截交线求作方法,综合运用才能绘制这类立体的三视图。
知识拓展一、截交线被截断后的基本几何体称为截断体,用来截断几何体的平面称为截平面,截平面与立体表面的交线称为截交线,截交线是封闭的曲线,由截交线围成的平面图形称为截面。
(一)平面体的截交线平面与平面体相交(平面体被截断),所得的交线是由直线组成的封闭多边形,该多边形的边就是平面体表面与截平面的交线,其顶点是棱线与截平面的交点。
求平面体的截交线,关键是找到截平面与立体棱线的共有点(截平面与立体各棱线的交点),然后将各点连接即为所求。
[例1—1] 如图1—2所示为一四棱柱被一正垂面截切,求截交线。
图1—2 四棱柱的截交线分析:四棱柱被截切,上底有两条边被截切,侧面有三条棱被截切,共有5条棱被截切,产生五个交点,截面为五边形。
此题的关键就是求作A、B、C、D、E五个顶点的投影。
先在主视图中标注出这些点,按投影关系在俯视图中找到对应的点,再按投影规律作出这些点的左视图投影,然后连接即为所求。
注意:1.要判别图线的可见性。
2.若立体被两相交平面截断,两截平面相交处有交线(交点在立体表面上),切不可漏画。
如图1—3所示。
图1—3 截切后的三棱柱(二)回转体的截交线1.圆柱的截断圆柱被截切后产生的截交线,因平面与圆柱轴线的相对位置不同而不同,可以分为三种情况,见表1—1所示。
表1—1 平面截切圆柱的截交线截平面位置平行于轴线垂直于轴线倾斜于轴线截交线矩形圆椭圆轴测图投影图[例1—2] 求圆柱被一正垂面截切后的截交线。
如图1—4。
3-5 平面立体-平面切割体的三视图
工程中可以看到不少像下面这样的形体。
这类形体的三视 图如何绘制?
一、平面切割体、截交线
平面切割体——平面立体被截平面切去某些部分后的形体。
名词术语: 截平面:用于截切立体的平面。 截交线:截平面与立体表面的交线。 截断面(断面):由截交线围成的平面 图形。
Ⅲ
Ⅱ
截平面 截交线
Ⅰ
截断面
基本体被平面截切后,在表面上出现了新的表面(截断面)和交线(截交线) §3-5 平面切割体的三视图
一、平面切割体、截交线
平面切割体截交线具有的特点: 为截平面与立体表面的共有 线、且均为直线 绘制平面切割体三视图的基本思路: 绘制基本形体 绘制每个截断面 擦除被切除的表面及边
侧平面B的H面投 影积聚为一直线
§3-5 平面切割体的三视图
举例
水平面C的V面投 影积聚为一直线 在左视图中画水 平面C和正平面D 的W面投影
正平面D的V面 投影反映实形
水平面C和正平面D的W面 投影分别积聚为一直线
根据投影关系, 在主、俯视图中 各增加一个线框 正平面D的H面投 影积聚为一直线
水平面C的H面投 影反映实形
§3-5 平面切割体的三视图
举例
描深
§3-5 平面切割体的三视图
举例
例2、切割体的三维图如图2所示,试画出其三视图。
(1)形体分析:切割体的基本体是长方体。 (2)位置分析:长方体的前上方被侧垂面 A切去一角,在前面中间用两个 侧平面B和一个正平面C上下开一个通槽。 (3)截交线、截断面及其投影分析: 侧垂面A与长方体的上面和前面的交线皆为侧垂线,与左右两侧面的交线 为侧平线,交线的W面投影与侧平面A的W面投影积聚在一起。 通槽的左右侧平面 B 与侧垂面 A的交线为侧平线,正平面 C 与侧平面 A的交 线为侧垂线。B与 A的交线、C与A的交线在H面的投影分别与平面 B、 C的H面 投影积聚在一起,在W面的投影与侧垂面A的W面投影积聚在一起。 如何画三 视图?
任务5 绘制切割类组合体的三视图
切割体三视图的画图步骤
切割型组合体的画图步骤
任务拓展
已知平面的两面投影,求其侧面投影
任务小结
通过今天的教学项目学习,我们学到了什么?
1、形体分析法
将组合体分解为基本体;
2、线面分析法
3、绘制切 割类组合体 的三视图;
分析判断线面空间形状或位置; 根据投影视图想象物体的空间形状;
形体分析掌握组合体组成形式; 选择主视图、图幅比例; 线面分析画三视图; 检查、描深轮廓线;
项目四 组合体的表达与识读
任务5 绘制切割类组合体的三视图
新课导入
基本几何体
组合 分解
零件、产品
知识链接
1、形体分析法
假想将组合体分解为若干基本体,分析各基本体 的形状、组合形式及相对位置。
2、线面分析法
根据线、面的投影规律,分析视图中的线条、线框投影特 征,判断它们的空间位置,从而想象出物体的空间形状。
课后练习
机械识图习题集P87--P91页
第八章切割体的视图
1’
1’’
7’
6‘ (8')
(9)’
8’’
9’’
7’’
5’’
6’’
(8) 11 10 (9)
1 (7)
3 (5) (6) 2
二、 平面与圆锥相交
根据截平面的不同位置有五种情况:
P
P P
圆 P
椭圆 P
两条素线
P平行于圆锥上一 条素线——抛物线
8' • 6'(7 ') 4 ' (9 ') • (5') • 7
•
8"
5" • 7"
•
•
9 5
•
4" 6"
•
b •3 • 1
6
•
4
•
8
•
a
•
•2
完成后的投影图
例4:求开槽圆柱的左视图
5'(6') 6" • • 1'(2') 2" •• • • 3'(4') 4"
•
5"
• • 1" 3"
2
6 • •4
截平面为垂直面,在所垂直的 投影面上,截交线的投影为直线。 在其它投影面上截交线的投影为椭 圆。
例13:求半球体截切后的俯视图和左视图
两个侧平面截圆球的截交 线的投影,在侧视图上为部 分圆弧,在俯视图上积聚为 直线。
例14:
求圆球截交线
解题步骤 1 分析 截交线的 水平投影和侧面投 影均为圆弧和直线 的组合;
6'(7') 4' (5') 5"
第三讲平面立体及其切割体三视图
2"
1"
a′
b′
c′ a ″(c ″) c
b″
a 2 S
1 回本节 回本讲
例2:
如图所示,已知三棱锥棱面(侧垂面)上点的V面投影(1′),求1″、1。
s′
s″
s′
s″
a′
b′
a s
c ′ a ″(c ″) c
b″
a′
b ′ c ′ a ″(c ″) b ″
a s
c
b
s s s
b
回本节 回本讲
例3 如图所示,已知六棱柱棱面(铅垂面)上点的V面投影1 ′, 求1″、1。
回本节 回本讲
例1
画出如图所示平面切割体的三视图
主要作图步骤: (1)分析形体:用铅垂面切去了长方体 左前角,正垂面切去了左上角,产生铅 垂面E和正垂面F(交线AB为倾斜线)。
(2)画基本体的三视图。
回本节 回本讲
例1
(3)画铅垂面E的三个投影。
(4)画正垂面F的三个 投影,并加深三视图。
回本节 回本讲
回本节 回本讲
例3
画出如图所示平面切割体的三视图
主要作图步骤: (1)分析形体:在长方体左上方切出E、 F两面角,右上方切出由G、H两侧垂面围 成的“V”形槽(交线AB、AC均为倾斜 线)。
(2)画基本体的三视图。
回本节 回本讲
本讲结束
例3
(3)画两面角的E、F平面投影。
(4)画“V”形槽的两侧垂面G、H投 影(交线AB、AC的投影),并加深 三视图。
回本讲
二、平面切割体三视图的一般画图步骤 1.先进行空间分析
明确四个问题:
要分析明确所画对象的基本体是什么平面立体; 用什么位置的截平面在立体的哪个位置切割立体; 切割后的立体出现了哪些新的面和线等。
3.3 切割体的投影
图3-23 平面与球面交线的基本作图
3.3 切割体的投影
【例3-7】 画出图3-24(a)所示立体的投影。 【解】 (1)空间分析 该立体是在半个球的上部开出一个方槽后形成的。 左右对称的两个侧平面P和水平面Q与球面的交线都是圆弧,P和Q彼此相交于直线 段。
图3-24 球上开槽的画法
3.3 切割体的投影
3.3 切割体的投影
教学目的:
1.熟悉截交线的性质,熟练掌握平面与常见平面立体和 回转体的截交线的画法。 2.掌握常见平面立体和回转体切口的分析方法和画法; 3.截切体的尺寸标注方法。
教学重点:
1.截平面截切平面立体和回转体时截交线的求法。 2.切割体的尺寸标注。
教学难点:
截交线的绘制方法。
3.3 切割体的投影
3.3 切割体的投影
【例3-2】 试求四棱锥被二平面截切后的投影(图3-18)。 【解】 (1)空间及投影分析 四棱锥被二平面截切。截平面P为正垂面,其与四棱锥的四个棱面的交线与 前例相似。截平面Q为水平面,与四棱锥底面平行,所以其与四棱锥的四个棱面 的交线,同底面四边形的对应边相互平行,利用平行线的投影特性很容易求得。 此外,还应注意两平面P、Q相交亦会有交线,所以平面P和平面Q截出的截交线均 为五边形。 平面P为正垂面,其截交线投影特性同前例分析;平面Q为水平面,其截交线 正面投影和侧面投影皆具有积聚性,水平投影则反映截交线的实形。 (2)作图 画出完整四棱锥的三个投影 先求平面Q截四棱锥后的截交线。可由正投影1′在俯视图上求1,由1作四边 形与底面四边形对应边平行可得1、2、5点,平面Q与平面P 的交线Ⅲ、Ⅳ可由正 投影3′、4′在俯视图上求得3、4。所求1、2、3、4、5即为截交线在水平投影 面上的投影。其正面投影 和侧 面投影分别为1′、2′、3′、4′、5′和1″、 2″、3″、4″、5″。再求平面P截四棱锥后的截交线,可按前例方法求出6′、 7′、8′和6″、7″、8″及6、7、8。将Ⅲ、Ⅳ、Ⅵ、Ⅶ、Ⅷ各点同面投影连接 起来,即得截交线在三投影面上的投影。
