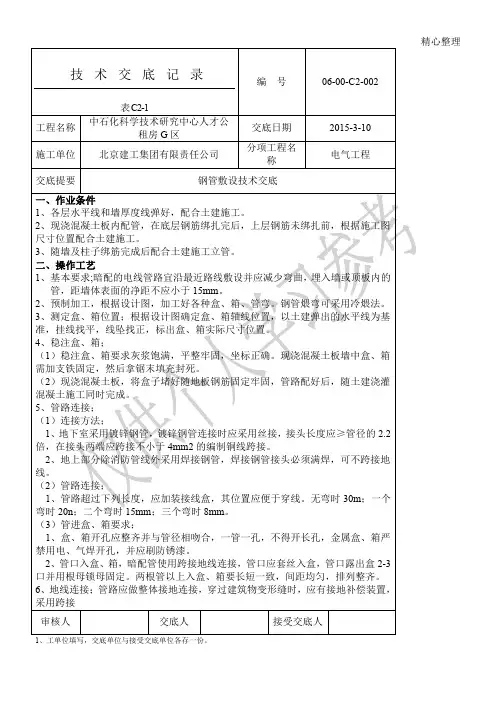

【技术交底】镀锌钢管暗敷设

3.2. 施工工艺

3.2.1. 预留、预埋箱盒

（1） 插座盒、开关盒的具体做法：盒子固定采用不小于Φ8的钢筋，用两根长度不小于300mm 和两根线盒等长度的钢筋焊接成盒体大小方框架，卡着盒体，钢筋框架不得与盒体焊接，方便盒体在框架内移动，盒体北面用25*4扁钢与盒体用机螺丝固定，扁铁上焊接盒体限位钢筋，使限位钢筋+盒体厚度等于墙体的厚度，测量好开关或插座的位置后，用绑扎丝把框架与结构钢筋绑扎，盒内管口必须先堵好塑料管堵，然后用湿锯沫或其他柔性材料将盒填塞密实饱满,再用5mm 高密度聚苯板裁成盒口大小，用胶带与盒子固定牢固，防止锯末的散落，然后用绑扎丝与盒子固定。固定盒体时必须参照底板上土建给出的墙体线，盒口必须与墙体线对应平齐。

（2） 预留箱盒位置后安装箱盒的办法：为了保证箱盒的安装质量，统一安装高度，降低安装的偏差，需按以下方法施工，暗装箱必须预留木套箱，具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的木套箱,一般可要求左右各大50～100mm,上下各大150～200mm 。这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。

（3） 为了以后安装箱盒施工方便,钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒。稳注开关盒、插座盒时，盒体应正直，完成后的盒体应与结构完成面相平；盒体凹进结构完成面20mm 时，必须加装套盒处理。

预留箱盒位置 敷设管路 管路连接 管路切断

镀锌钢管套丝

管路弯曲 管路固定 跨接地线

墙壁盒灯头盒3.2.2.敷设管路

套管连接

（2）管路与箱盒的连接:

镀锌钢管的地线连接采用采用专用的镀锌接地卡，跨接线采用BVR-ф4mm2的黄绿双色绝缘软铜线并做涮锡处理，与盒体的连接可压接铜接线开口鼻子，与管的连接处拨开20mm后涮锡，连接时插入到接地卡的导线插接孔内并紧固螺丝。

4.1.浇顶板内镀锌钢管施工操作工艺

（1）划定灯头盒位置

为了保证灯头盒位置的准确,首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,如普通座灯头吸顶安装、普通吊线灯安装,灯头盒应该安装在房间的中心,而日光灯的灯头盒不能放在房间的中心。根据计算出的位置在模板上画出位置线，以免发生错误。

（2）固定灯头盒

管与盒的连接工艺要求

根据画出的位置线,把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒
