电线电缆的选择与敷设规范

电线电缆的选择与敷设规范摘要：在城市化不断深入的今天，我国的建筑施工也越来越现代化，不同类型的施工队伍对用电量有不同的要求。

但是，总的来说，电力消耗和负荷都有了很大的增长。

特别是在冬季和夏季，居民用电量和负荷波动较大，这对供电系统的稳定性、安全性甚至环保都提出了很高的要求。

关键词：电线电缆；选择；敷设规范引言各行各业的发展越来越离不开电力的支持，对于用电量以及电能的质量提出了更高的要求。

电力企业急需进一步的发展，供配电系统中电线电缆的选择及敷设设计对于电力企业的发展有着非常重要的作用，因此有必要对其进行研究。

1电线电缆类型的选择1.1电线电缆芯线材质的选择根据不同的使用场所以及负荷性质，在设计的过程中一般会选择铝芯或者铜芯的电线电缆。

铝材相对于其他材质来说，具有重量轻、价格低等优势（铝芯材质的比重只有铜芯的三分之一，价格比铜芯材质便宜三分之一，运输成本和施工成本都很低），所以往往在架空输电线路以及较大截面的中频线路中会采用铝芯电线电缆。

而铜芯电缆具有电阻率低、延展性好、强度高、抗疲劳、稳定性高、能耗低等特点。

同时，由于铜芯的柔性好，其允许的弯度半径相对于其他材质来说比较小，因此，转弯和穿管相对其他材质来说也更加方便。

此外，铜芯电缆在供电系统中，特别是特定条件的供电领域，具有突出的优势，地下供电使用铜芯电缆具有故障率低、耐腐蚀、施工维护方便等特点，这也是目前国内地下电缆供电中主要采用铜芯电缆的原因。

1.2电线电缆绝缘材质的选择在施工设计过程中，通常根据施工的方式和环境来选择电缆的绝缘材质。

对于一般工程来说，聚氯乙烯（PVC）电线电缆的造价低，耐酸碱腐蚀性较强，故使用较为广泛。

但是PVC材质也有其缺点：PVC材质在燃烧时会产生有毒烟气，这种烟气会使人中毒窒息。

因此，如果施工场所要求低毒、难燃等因素，则可以采用交联聚乙烯、乙丙橡胶等不含卤素的电线电缆；对于消防供电及控制线路，在电线电缆选择过程中应根据火灾自动报警系统保护对象的级别，采用矿物绝缘电缆或有机绝缘耐火类电线电缆，其分支线宜选用与干线或分支干线耐火等级降一级的电线电缆。

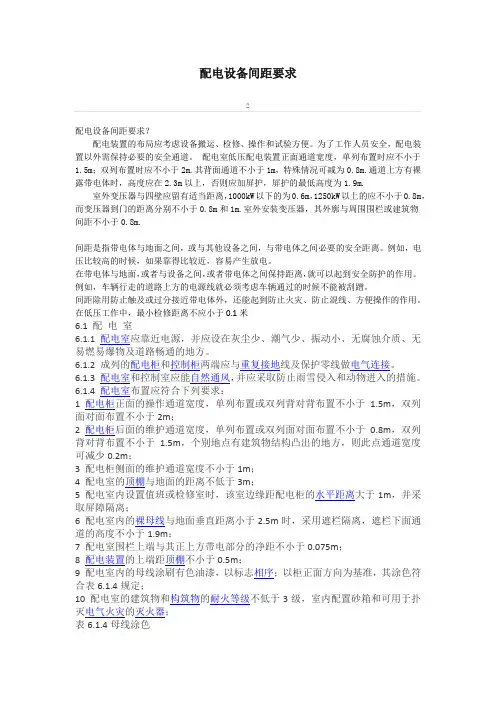

配电室设备、电缆间距要求及电缆敷设布线

配电设备间距要求2配电设备间距要求？配电装置的布局应考虑设备搬运、检修、操作和试验方便。

为了工作人员安全，配电装置以外需保持必要的安全通道。

配电室低压配电装置正面通道宽度，单列布置时应不小于1.5m；双列布置时应不小于2m.其背面通道不小于1m，特殊情况可减为0.8m.通道上方有裸露带电体时，高度应在2.3m以上，否则应加屏护，屏护的最低高度为1.9m.室外变压器与四壁应留有适当距离，1000kW以下的为0.6m，1250kW以上的应不小于0.8m，而变压器到门的距离分别不小于0.8m和1m.室外安装变压器，其外廓与周围围栏或建筑物间距不小于0.8m.间距是指带电体与地面之间，或与其他设备之间，与带电体之间必要的安全距离。

例如，电压比较高的时候，如果靠得比较近，容易产生放电。

在带电体与地面，或者与设备之间，或者带电体之间保持距离，就可以起到安全防护的作用。

例如，车辆行走的道路上方的电源线就必须考虑车辆通过的时候不能被刮蹭。

间距除用防止触及或过分接近带电体外，还能起到防止火灾、防止混线、方便操作的作用。

在低压工作中，最小检修距离不应小于0.1米6.1 配电室6.1.1 配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。

6.1.2 成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。

6.1.3 配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。

6.1.4 配电室布置应符合下列要求：1 配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m；2 配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于 1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；3 配电柜侧面的维护通道宽度不小于1m；4 配电室的顶棚与地面的距离不低于3m；5 配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；6 配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m；7 配电室围栏上端与其正上方带电部分的净距不小于0.075m；8 配电装置的上端距顶棚不小于0.5m；9 配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表6.1.4规定；10 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；表6.1.4母线涂色相别颜色垂直排列水平排列引下排列L1 (A) 黄上后左L2 (B) 绿中中中L3 (C) 红下前右N 淡蓝− − −11 配电室的门向外开，并配锁；12 配电室的照明分别设置正常照明和事故照明。

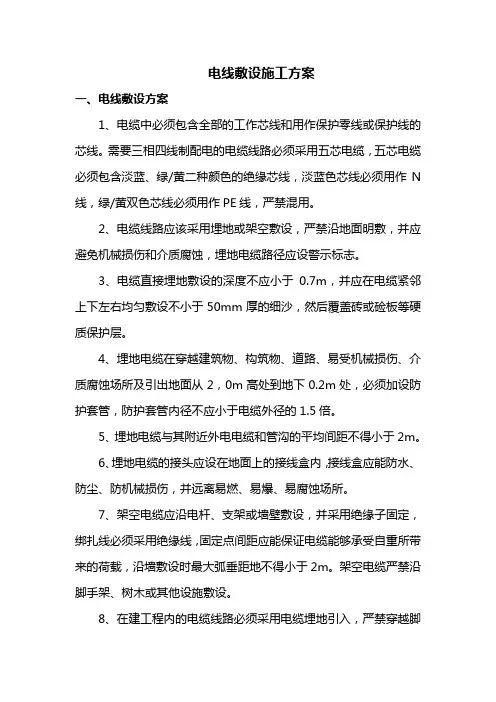

电线敷设施工方案

电线敷设施工方案一、电线敷设方案1、电缆中必须包含全部的工作芯线和用作保护零线或保护线的芯线。

需要三相四线制配电的电缆线路必须采用五芯电缆，五芯电缆必须包含淡蓝、绿/黄二种颜色的绝缘芯线，淡蓝色芯线必须用作N 线，绿/黄双色芯线必须用作PE线，严禁混用。

2、电缆线路应该采用埋地或架空敷设，严禁沿地面明敷，并应避免机械损伤和介质腐蚀，埋地电缆路径应设警示标志。

3、电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上下左右均匀敷设不小于50mm厚的细沙，然后覆盖砖或硷板等硬质保护层。

4、埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2，0m高处到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。

5、埋地电缆与其附近外电电缆和管沟的平均间距不得小于2m。

6、埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。

7、架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应能保证电缆能够承受自重所带来的荷载，沿墙敷设时最大弧垂距地不得小于2m。

架空电缆严禁沿脚手架、树木或其他设施敷设。

8、在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。

电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近电负荷中心，固定点每层楼不得小于一处。

电缆水平敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于2m。

装饰装修工程或其他特殊阶段，应补充编制单项施工用电方案。

电源线可沿墙角、地面敷设，但应采取防机械损伤和防电火措施。

9、电缆线路必须有过载保护和短路保护。

二、安全用电要点1、任何用电范围内，均需接受电工的管理、指导，不得违规。

2、机电设备应单设开关，严禁一闸多用。

3、一切电线接头均要接触牢固，严禁随意接电，电线接头严禁裸露空间。

4、任何拖地电线必须做好防水、防漏电工作。

5、现场照明室外灯具距地面高度不低于3m，室内灯具不低于2.4m，并不得随意挪动充作行灯使用。

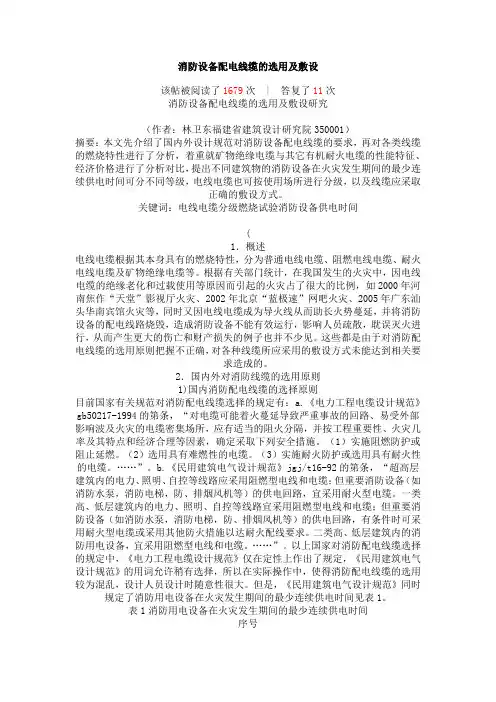

消防设备配电线缆的选用和敷设

消防设备配电线缆的选用及敷设该帖被阅读了1679次| 答复了11次消防设备配电线缆的选用及敷设研究（作者：林卫东福建省建筑设计研究院350001）摘要：本文先介绍了国内外设计规范对消防设备配电线缆的要求，再对各类线缆的燃烧特性进行了分析，着重就矿物绝缘电缆与其它有机耐火电缆的性能特征、经济价格进行了分析对比，提出不同建筑物的消防设备在火灾发生期间的最少连续供电时间可分不同等级，电线电缆也可按使用场所进行分级，以及线缆应采取正确的敷设方式。

关键词：电线电缆分级燃烧试验消防设备供电时间(1．概述电线电缆根据其本身具有的燃烧特性，分为普通电线电缆、阻燃电线电缆、耐火电线电缆及矿物绝缘电缆等。

根据有关部门统计，在我国发生的火灾中，因电线电缆的绝缘老化和过载使用等原因而引起的火灾占了很大的比例，如2000年河南焦作“天堂”影视厅火灾、2002年北京“蓝极速”网吧火灾、2005年广东汕头华南宾馆火灾等，同时又因电线电缆成为导火线从而助长火势蔓延，并将消防设备的配电线路烧毁，造成消防设备不能有效运行，影响人员疏散，耽误灭火进行，从而产生更大的伤亡和财产损失的例子也并不少见。

这些都是由于对消防配电线缆的选用原则把握不正确，对各种线缆所应采用的敷设方式未能达到相关要求造成的。

2．国内外对消防线缆的选用原则1)国内消防配电线缆的选择原则目前国家有关规范对消防配电线缆选择的规定有：a.《电力工程电缆设计规范》gb50217-1994的第条，“对电缆可能着火蔓延导致严重事故的回路、易受外部影响波及火灾的电缆密集场所，应有适当的阻火分隔，并按工程重要性、火灾几率及其特点和经济合理等因素，确定采取下列安全措施。

（1）实施阻燃防护或阻止延燃。

（2）选用具有难燃性的电缆。

（3）实施耐火防护或选用具有耐火性的电缆。

……”。

b.《民用建筑电气设计规范》jgj/t16-92的第条，“超高层建筑内的电力、照明、自控等线路应采用阻燃型电线和电缆；但重要消防设备（如消防水泵，消防电梯，防、排烟风机等）的供电回路，宜采用耐火型电缆。

电力电缆敷设规范国标50217

国标50217-2007（电力工程电缆敷设规范2011-04-04 00:53一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格（导体截面）的选择。

⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

二、电线电缆的安装与施工电线电缆敷设安装的设计和施工应按GB 50217-94《电力工程电缆设计规范》等有关规定进行，并采用必要的电缆附件（终端和接头）。

供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关，还与电缆附件和线路的施工质量有关。

通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。

因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。

⒉人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。

⒊机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。

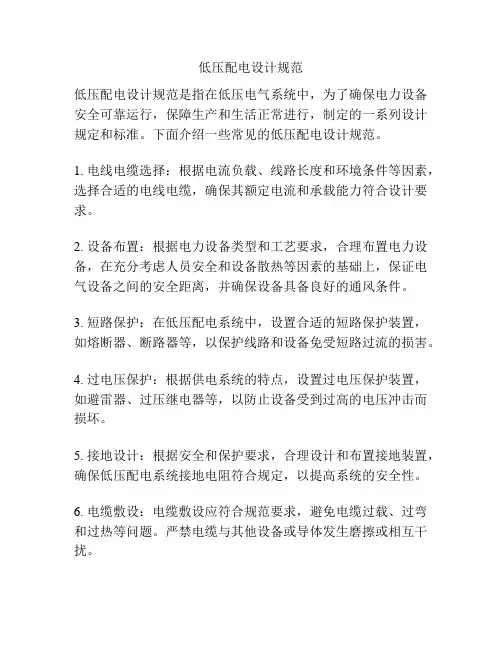

低压配电设计规范

低压配电设计规范
低压配电设计规范是指在低压电气系统中，为了确保电力设备安全可靠运行，保障生产和生活正常进行，制定的一系列设计规定和标准。

下面介绍一些常见的低压配电设计规范。

1. 电线电缆选择：根据电流负载、线路长度和环境条件等因素，选择合适的电线电缆，确保其额定电流和承载能力符合设计要求。

2. 设备布置：根据电力设备类型和工艺要求，合理布置电力设备，在充分考虑人员安全和设备散热等因素的基础上，保证电气设备之间的安全距离，并确保设备具备良好的通风条件。

3. 短路保护：在低压配电系统中，设置合适的短路保护装置，如熔断器、断路器等，以保护线路和设备免受短路过流的损害。

4. 过电压保护：根据供电系统的特点，设置过电压保护装置，如避雷器、过压继电器等，以防止设备受到过高的电压冲击而损坏。

5. 接地设计：根据安全和保护要求，合理设计和布置接地装置，确保低压配电系统接地电阻符合规定，以提高系统的安全性。

6. 电缆敷设：电缆敷设应符合规范要求，避免电缆过载、过弯和过热等问题。

严禁电缆与其他设备或导体发生磨擦或相互干扰。

7. 装置标志：在低压配电系统中，应设置合适的装置标志，包括设备名称、电压等级、安全警示信息等，以方便操作和维护人员的识别和理解。

8. 维护保养：定期对低压配电系统进行维护保养，包括设备的清洁、紧固、检查和测试等，以确保电力设备的正常运行，并及时发现和处理问题。

低压配电设计规范的制定和执行，能够提高电力设备运行的安全可靠性，降低事故风险，保障供电质量和生产效率。

因此，在配电系统设计过程中，应严格按照规范要求进行设计，确保系统性能和安全性。

电线电缆的选择及敷设安装技术

电线电缆的选择及敷设安装技术摘要：随着国民经济的飞速发展、科学技术的不断进步，电力电缆现已广泛应用于农网和城网的建设之中。

当前，为减少电缆敷设施工对城市道路交通的影响，改善市容、市貌，各城市都在积极改善其施工技术。

以减少电缆故障发生，延长电缆使用寿命，提高电力系统供电可靠性。

本文主要探讨电线电缆选择及敷设安装技术。

关键词：电线电缆；选择；敷设安装在民用建筑供配电线路中，使用的导线主要有电线和电缆。

电缆是一种特殊的导线，它是将一根或数根绝缘导线组合成线芯，外面加上密闭的包扎层，如钢带、橡皮、塑料等加以保护。

在各种电气设备中，导线在建筑内用量最大、分布最广。

1.电线电缆的选择1.1电线与电缆型号的选择选用电线电缆时，要考虑用途、敷设条件及安全性等条件。

比如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

（1）电线型号电线有裸导线和绝缘导线之分。

裸导线型号有jl （tj）裸铝（铜）绞线、jl/g1a钢芯铝绞线等，常用于电杆、铁塔等架空线路。

绝缘导线型号有bvr、blv、bvv和bv等。

blv（bv、bvr）型为聚氯乙烯绝缘铝（铜）芯导线，常用于室内暗配线。

blvv（bvv）型为聚氯乙烯绝缘、聚氯乙烯护套铝（铜）芯导线，常用于室内明配线[1]。

（2）电缆型号电缆型号有vlv、vv、yjv、wdza-yjy和nh-vv 等。

vlv（vv）型为聚氯乙烯绝缘、聚氯乙烯护套铝（铜）芯电力电缆，又称全塑电缆，常用于室内配电干线。

vv22、vlv22铜（铝）芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在隧道、电缆沟及直埋土壤中，电缆能承受压力及其它外力，常用于室外配电干线。

电缆型号有前缀或下脚标等，表示电缆有铠装层保护、抗拉力强、耐腐蚀等特性。

如nh-vv22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆适宜对耐火有要求时埋地敷设；wdza-yjy23，交联聚乙烯绝缘钢带铠装聚烯烃护套a类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设。

建筑电气第4章——电气设备及电线电缆选择

开断电流、允许的断流容量;
Ik(3) 、Sk(3)—电器设备安装处的短路电流、短路容
量。
4. 按装置地点、工作环境、使用要求及供货条件来选择电器设备的适当型式。
4.3 高压开关设备及其选择
高压开关设备包括高压断路器、隔离开关、负荷开关、熔断器及高压开关柜等。
4.3.1高压断路器 1.用途高压断路器的主要用途是：在正常运行时用它接通或切断负荷电流；在发生故障或严重过负荷时，借助继电保护装置用它自动、迅速地切断故障电流，以防止事故发生。 2.类型
解：因为负荷性质属低压电力用电，负荷量较大，线路不长，只有100m，故先按满足发热条件来选择干线截面。用电设备总计算功率
PC＝KX∑Pe＝0.35×（10×20＋4.5×4）=76.3kW
视在总计算负荷：SC
PC
cos
76.3 0.7
109kVA
总计算负荷电流为：IC
SC 3Ur
109 165.6A 3 0.380
（4）有爆炸、火灾危险、潮湿、腐蚀、连接移动设备及八度及以上设防的场所重要的公共建筑；（5）监测及控制回路；（6）应急系统包括消防系统的线路；（7）室外配电线路。
2．电力电缆芯数及导线根数的选择。
（1）三相电路中电力电缆芯数及导线根数的选择。
1 ） 1kV 及以下的 TN-C 系统应采用 4 芯电缆或 4 根导线。
其他用电设备无特殊规定时为±5％。
2)导线截面的计算
n
n
pi Li
Mi
对于阻性负载 S i1
i1
CU% CU%
n
pC i Li
相应的电压损失计算公式为：U% i1
CS
对于感性负载(如电动机等)

配电设计规范

配电设计规范配电设计是指根据用电设备的需求，设计合理的电源供应系统，并确保其安全可靠和高效运行。

配电设计规范是为了保证配电系统的设计和施工符合相关法规和标准，确保供电质量和电气安全。

下面是一份1000字的配电设计规范。

一、设备选择和布置1. 根据用电设备的功率和电流需求，选择合适的配电设备。

主要包括开关断路器、熔断器、接触器、保护继电器、电流互感器等。

2. 设计配电系统的布置图，确保设备之间的距离符合安全距离要求，避免设备间的干扰和热量积聚。

3. 对于重要设备，应设置备用设备或冗余装置，确保供电可靠性。

同时，应考虑设备的散热和通风问题，避免设备过热引发故障。

二、电线电缆的选择和敷设1. 根据用电设备的功率和电流需求，选择合适的电线电缆。

要考虑电线电缆的额定电压、额定电流、导体材料和绝缘材料等因素。

2. 电线电缆的敷设应符合国家、地方及相关标准的规定，要保证电线电缆的走向合理、安全、美观，避免电线电缆受力过大或损坏。

3. 对于较长的电缆线路，应考虑电缆敷设的损耗和过载问题，适当选择合适的电缆截面积，以保证电能的传输质量和效率。

三、接地保护措施的设计1. 配电系统应设置有效的接地保护措施，包括建立规范的接地系统和设备接地。

2. 在配电系统中，应设置主接地线和地线排，并确保其连接牢固可靠。

与电源系统的接地应符合相关规范和标准。

3. 对于重要设备和场所，应设置保护接地线和接地电阻，确保人员和设备的安全。

四、过载和短路保护的设计1. 配电系统应设置合适的过载和短路保护装置，以防止电路过载和短路引发的火灾和设备损坏。

2. 过载保护装置应根据用电设备的额定功率和电流需求选择合适的设置值，并进行定期检测和维护。

3. 短路保护装置应根据电路的额定容量和故障电流选择合适的保护器，以快速切断故障电路，避免继续扩大故障范围。

五、维护检修和安全用电1. 配电系统的维护检修应定期进行，包括设备的清洁、紧固、检测和更换等工作，以保证设备的正常运行。

电线电缆的敷设方法

电线电缆的敷设方法
1本工程现场临电采用树干辐射式供电方式，现场电缆根据实际情况采用埋地敷设。

电缆沿电缆沟埋地敷设时，深度0.8m，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖硬质保护层。

电缆敷设完毕后，应做电缆标桩，标明走向，二级配电箱至塔吊配电箱之间的电缆垂直段沿基础坑壁用反扣的木版槽做保护固定，至塔吊配电箱及二级配电箱水平段做钢管敷设固定保护，防止电缆意外受损。

2线路过道路时穿钢管埋地保护,钢管两端打喇叭口各出路1米，距地埋深大于0.8米。

保护管截面应大于电缆截面的60％。

3所有缆线出入配电箱均设负荷用途标志牌。

4二级箱电源电缆敷设在砖砌电缆槽内，电缆全部敷设后用细砂填满。

有重物压放和易砸地方用水泥盖板覆盖，此电缆沟为可开启式电缆沟以便将来电缆可回收利用。

5对于不固定的室外用电设备，采用YCW型电缆，采用临时固定或架空的方式敷设，用后需及时拆除，架空弧垂高度距地不低于2.5m。

6对于较为固定的室内用电设备，均采用设开关箱就地控制。

7进行室内装修时，电缆线路采用埋地方式引入，沿电气竖井敷设，固定点每楼层不少于一点，水平敷设沿墙、壁或门口用绝缘挂钩固定,最大弧度距地2.4m，不得小于1.8m。

8 室内导线敷设及照明装置采用4mm2绝缘铜线,低压采用6mm2绝缘铜线，用塑料夹敷设,距地面高度不得小于 2.5m。

(手把灯用绝缘铜线，手持电动工具必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头)。

电缆开关选型及配电设计规范

1.3×35+2×16电缆与4×35+1×16的区别单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更大的零线电流。

2.电力电缆型号2*WDZA-YJY-3*35+2*16 分别代表什么2代表2根的意思WDZA-YJY 代表电缆的型号3*35+2*16 代表电缆的规格3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么3根耐火交联4芯240平方耐压0.6/1.0KV电缆。

3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。

4.HD13BX-1000/31HD 大电流刀开关13 设计序号BX 旋转式操作1000 电流3极1 带灭弧罩而HD13BX一般是指旋转式刀开关。

如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

电缆的选择

电缆的选择应考虑的因素和条件很多，这么大的事，一定要找一个正规的设计院进行正规设计，并按设计进行严格施工，才能保证安全。

这里给你一个简单示例，严格地说不是很正规。

1、根据负荷电流初步选择电缆截面：对10KV线路，10000KV A容量对应的额定电流是：Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。

2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。

这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。

3、校验导线的电压降。

1.常规做法目前，在工业和民用建筑的电气设计中，通常按最大负载电流Imax来选择电缆截面，即按电缆发热的允许电流Ial来选定。

由于电缆的价格较贵，一般在考虑适当的发展余地后，选定一个允许电流大于最大负载电流的电缆截面，至多加留一挡的余地。

例如，某一干线最大负载电流Imax=100A，按常规的做法，选择电缆截面 Sal=25mm2(假定埋地敷设)，其允许电流Ial=110A。

电缆敷设方案范文

电缆敷设方案范文1.工程准备电缆敷设前，需要对敷设场地进行清理，并评估和规划敷设路线。

同时，还需要确定电缆的长度、尺寸和类型等参数，并准备相应的工具和材料。

2.线路选择根据实际需求和工程要求，选择合适的敷设线路。

这取决于电缆的用途、传输距离、环境条件、埋深要求等因素。

常见的敷设线路包括地下敷设、地面敷设和架空敷设等。

3.定位和标记在敷设线路前，需要对线路进行定位和标记。

这可以使用地面标记丝线、地面油漆、地面标记符号等方式进行。

这是为了确保电缆敷设的准确性，避免在后续施工中对敷设线路产生破坏。

4.敷设方式根据敷设线路的类型和环境条件，选择合适的敷设方式。

常见的敷设方式包括开挖敷设、管道敷设和无开挖敷设等。

开挖敷设适用于地下敷设，通过挖掘沟槽将电缆埋入地下。

管道敷设可以通过现有管道进行，既可以保护电缆，又方便布线。

无开挖敷设则是使用钻孔等方式，将电缆从地面引入地下。

5.保护措施在电缆敷设过程中，需要注意电缆的保护。

这包括选择合适的保护材料，如电缆护套、电缆管等，以及正确使用电缆埋深标准，避免电缆受到外力损坏。

此外，还要保证电缆的接头和终端的连接质量，并加强对地下电缆的防水、防腐等措施。

6.布线整理电缆敷设完成后，需要对电缆进行布线整理。

这包括将电缆固定在适当的位置，使用固定夹、电缆托盘等设备，确保电缆布线整齐、有序，并避免交叉干扰。

同时，还要注意电缆与其他设备的安全间隔和隔离距离。

7.验收测试电缆敷设完成后，需要进行验收测试。

这包括对电缆质量、连接质量、绝缘电阻等进行检测，确保电缆敷设达到设计要求和使用标准，保证电缆系统的稳定性和可靠性。

综上所述，电缆敷设方案是一个综合性的工程过程，需要综合考虑多个因素，并采取适当的措施和方式。

通过科学合理的电缆敷设方案，可以提高电缆系统的可靠性和使用效果。

电气设备系统布线规范

电气设备系统布线规范1．目的和分类1。

1 合适的布线(包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰,提高设备运行的可靠性.同时,也便于查找故障原因和维护工作，提高产品的可用性。

1.2线缆大致分成以下几种类型：A类：敏感信号线缆B类:低压信号线缆D类：辅助电路配电电缆E类：主电路配电电缆1.3 A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等)信号线。

1。

4 B类指5V、±15V、±24V、0～10mA、4~20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。

1.5 D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。

1.6 E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。

1.7 这4类信号中，就易被干扰而言，按A→E的顺序排列，A类线最易被干扰;就发射的电磁骚扰而言,按E→A的顺序排列，E类发射的骚扰最强.2．线缆选择的基本原则2.1 应选择阻燃、无卤（或低卤)、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。

2。

2 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。

线缆应符合TB/T 1484的要求。

2。

3 配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量)。

2。

4 电缆以线芯长期允许工作温度分成:A组（不超过100℃）和B组(不超过125℃）。

2。

5 交流系统中，电缆的额定电压至少应等于系统的标称电压;直流系统中，该系统的标称电压应不大于该电缆额定电压的1。

5倍.2。

6 [T］同轴电缆的抗干扰性能较好，传输距离长，可用作视频、射频信号的电缆。

2.7 铜母线一般应根据GB 5584.2及GB5585。

配电项目电线电缆,配电室架设及电表

配电项目电线电缆,配电室架设及电表摘要：1.配电项目概述2.电线电缆的选择与安装3.配电室架设注意事项4.电表的安装与接线5.总结与建议正文：随着我国基础设施建设的不断推进，配电项目在各行各业中发挥着越来越重要的作用。

本文将为大家介绍配电项目中的电线电缆选择、配电室架设及电表安装等方面的知识，以帮助大家更好地了解和掌握配电项目的关键环节。

一、配电项目概述配电项目是指将输电线路引入用户，通过配电设备进行电压调整、分配和控制，以满足各类用户的用电需求。

在配电项目中，电线电缆、配电室和电表是三个重要组成部分。

二、电线电缆的选择与安装1.电线电缆的选择电线电缆的选择应根据用电负荷、线路长度、环境条件等因素综合考虑。

一般来说，电缆截面越大，承载能力越强，但成本也越高。

在选择电缆时，还需注意电缆的敷设方式，如直埋、架空、穿管等。

2.电线电缆的安装电缆的安装应遵循以下原则：（1）电缆敷设前，应清理敷设路径上的障碍物，确保电缆敷设顺利。

（2）电缆敷设时，应避免过度弯曲和拉伸，以免损伤电缆绝缘层。

（3）电缆接头应严格按照接头工艺要求进行制作，确保接头可靠。

三、配电室架设注意事项1.配电室选址：应选择在负荷中心附近，方便供电。

同时，要避开易燃、易爆、腐蚀等危险区域。

2.配电室建筑：应具备良好的防火、防潮、通风等条件。

室内地面应平整，照明和通风设施齐全。

3.配电设备：选择合适的配电设备，包括开关柜、配电柜、变压器等。

设备布局要合理，便于操作和维护。

4.接地与防护：配电室应进行接地处理，以确保人身安全和设备正常运行。

同时，要设置警示标志，提醒人员注意安全。

四、电表的安装与接线1.电表选择：根据用电负荷和用电类别，选择合适的电表。

如单相电表、三相电表等。

2.电表安装：电表应安装在通风、干燥、易于观察的位置。

同时，要确保电表接线牢固可靠。

3.接线方法：电表接线应遵循国家标准，红表线代表相线，蓝表线代表中性线。

接线时要确保接线牢固，避免松动。

项目四供配电线路的敷设与选择.

4.1.2电缆线路的敷设与维护一、电缆线路的结构与敷设电缆线路的组成：由电缆、电缆接头和终端头、电缆支架和电缆夹等。特点：运行可靠、不易受外界影响，美观。但成本高，投资大、维修不便。
1—芯线2—芯线绝缘层3—统包绝缘层4— 密封护套5—填充物 6—纸带7—钢带内衬 8—钢带铠装
（一）电缆的结构在绝缘导电芯线外面，统包有绝缘层和保护层。按芯线材质分铜芯和铝芯两大类。按绝缘介质分油浸纸绝缘的和塑料绝缘的两大类。
油浸纸绝缘电缆具有耐压强度高、耐热性能好等优点。但它两端安装的高度差有一定的限制。塑料绝缘电缆具有结构简单，重量较轻，敷设安装方便，不受敷设高度限制及能防酸碱腐蚀等优点
（二）电缆头的结构电缆头包括电缆中间接头和电缆终端头。环氧树脂浇注的电缆头具有绝缘和密封性能好、体积小、重量轻、成本低等优点。热缩材料做成的电缆头，施工十分简便，性能更优越。电缆线路的大部分故障都发生在接头处。因此电缆头的安装密封要好，其耐压强度不应低于电缆本身的耐压强度，要有足够的机械强度。 1—引线鼻子
4.1.3 车间线路的敷设和维护车间线路，包括室内配电线路和室外配电线路。
一、室内线路的结构和敷设（一）绝缘导线的结构和敷设按芯线材质分，有铜芯和铝芯两种。按绝缘材料分，有橡皮绝缘的和塑料绝缘的两种。室内明敷和穿管敷设中应优先选用塑料绝缘导线。室外敷设宜优先选用橡皮绝缘导线。绝缘导线的明敷是导线直接或穿管子、线槽等敷设于墙壁、顶棚的表面等处。绝缘导线的暗敷是导线穿管敷设于墙壁、顶棚、及楼板等内部，或者在混凝土板孔内敷线等。
二、架空线路的运行与维护 (一) 一般要求每月进行一次巡视检查。特殊天气增加巡视次数。 (二) 巡视项目 (1) 电杆有无倾斜、损坏及基础下沉等现象。 (2 )沿线是否堆放易燃、易爆和强腐蚀性物体。 (3) 沿线周围，有否对线路易造成损坏的危险建筑物。 (4) 线路上有无树枝、风筝等杂物悬挂。 (5) 拉线等设施是否完好，绑扎线是否紧固可靠。 (6) 导线的接头是否接触良好，有无过热发红、严重氧化、腐蚀或断脱现象，绝缘子有无破损和放电现象。 (7) 避雷装置的接地是否良好，接地线有无锈断情况，在雷电季节到来之前，应重点检查，以确保防雷安全。 (8) 其它危及线路安全运行的异常情况。做好巡视记录，重要情况及时上报。

电力电缆选型与敷设

电力电缆选型与敷设第一章电力电缆的基础知识1.1电力电缆的用途与优缺点发电厂发出的电能传送到远方的变电所、配电所及各种用户，是通过架空线或电缆线路实现的。

用于传送和分配电能的电缆称为电力电缆。

电能传送中，通过建筑物和居民密集的地区，地面空隙有限，不能立设杆塔和架空线，就需要施放地下电缆。

在发电厂或变电所中，引出线很多，往往因空间不够，也需要电缆来输送电能。

采用电缆输送电能比用架空线具有下列优点。

①占地小。

地下敷设不占地面空间，不受地面建筑物的影响，不需在地面架设杆塔、导线，适用于城市、街道供电，使市容整齐美观。

②对人身比较安全。

地下隐蔽工程，人们不可能触及。

③供电可靠，不受外界的影响。

自然界常见的如雷击、风害、水、风筝、鸟害等因素会造成架空线的短路和接地等故障，而电缆不会受影响。

④运行维护简单方便，工作量少，费用低。

⑤电缆的电容较大，有利于提高电力系统的功率因数。

对于地下地水电站来说，电缆引出线成为它不可缺少的一个重要组成部分，对于过江、过河输电线路，由于跨度太大而不宜敷设架空线，或者为了避免架空线对船只通航的障碍时，宜采用电缆，为避免电力线对通信产生干扰，则多采用电缆，在大城市人口稠密区的配电网、大型工厂、发电厂以及电网交叉区、交通拥挤区等，也需采用电缆，其占地少、安全可靠，可以减少电网对交通、城市建设的影响。

但是，电缆线路与架空线路比较存在如下缺点：①成本高，投资费用较大。

②敷设后不易更换变动，不宜作临时性的线路使用。

③线路不易分支。

④故障测寻困难。

⑤检修费工、费时、费用大。

⑥电缆头的制作工艺要求较高。

综上所述，在什么情况下采用电缆，需综合考虑后再决定。

1.2电力电缆的种类及特征1.2.1电力电缆的种类电力电缆按绝缘材料、电能形式、结构特征、电压等级、导体标称截面积、导体芯数以及安装敷设的环境等有以下分类。

⑴按绝缘材料分类①油纸绝缘A、黏性浸渍纸绝缘（统包型、分相屏蔽型）。

B、不滴流浸渍纸绝缘（统包型、分相屏蔽型）。
