奥克斯空调电控供电电源介绍
奥克斯空调维修电路板技巧
对于空调维修，奥克斯空调在技术上还是有自己的短板，下面就来说说空调电路板的维修技巧。
电路板其实是一个统称，主控制板是一个专称，前者可以包含后者。
在家用壁挂式空调或者柜式空调上面一般有两块电路板，一块是主控制板，另外一块是遥控信号接收电路板，两块电路板都安装在空调的室内机里面。
遥控信号接收板是从主控制板接出来的弱电信号板，比较小个。
但对于多联式空调机组，电路板就比较多，主控制板安装在室外主机的电控盒里面，每台室内机的电控盒里面还有一块控制板，通常称之为“内机电路板”或者“内机控制板”。
空调控制电路构成：空调电路结构大致可分为空调电气电路和空调电子电路两大部分。
空调电气电路是指电路板外接电路为主体的强电电路。
空调电子电路是主要以电路板为主体的弱电电路。
电路板检修1、空调电路板电源电路检修方法：空调电路板电源电路故障特征一般是保险管完好无损和一开机就烧保险管。
对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和10-13V电。
若有，再用万用表直流挡测量7812与7805是否有+9-12V和+5V电压，这样即可区分故障部位。
对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。
同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。
2、空调电路板感温电路检修方法：热敏电阻是一个负温度系数的热敏电阻，即温度越高，电阻越小，温度越低，电阻越大，25度时阻值约为5-20KΩ左右（因机型而异）。
因而，可用万用表欧姆挡测量其电阻值进行判断好坏，如果所测量的电阻值为无穷大或很小，说明热敏电阻已损坏。
3、空调电路板继电器电路检修方法：首先区分是集成功率驱动模块损坏或继电器损坏，如果开机按遥控器后，蜂鸣器有响声，但整机无工作，一般是集成功率驱动模块损坏。
如果开机后，只是部分功能不正常，就有可能是继电器损坏，此时可继续通过听继电器是否吸合声，来判断继电器是线圈烧坏或是触点粘连，继电器线圈烧坏时没有吸合声。
奥克斯空调解析PPT
空调构架知识
控制器-处理 室内机传来各 种信号、室外 机传感器送来 的电压传感信 号。经运算后 发出指令，包 括室外电机、 压缩机、四通 阀、电子膨胀 阀等控制信号、
AUX KTSCTGB XSPXK
空调构架知识-室外机
冷凝器
电机架
隔风 立板
电抗器
四通 阀
底盘
回气传感 器探头固
什么叫做空调？
什么空调是对密闭的房间里空气的温度，湿度，洁净度，空 气流动速度（简称“空气四度”）进行调节和处理的设备， 称为空气调节器。
分体式
分
壁挂式（G) 立式(L) 吊顶式(D) 嵌入式(Q)
类
整体式
窗式(C) 移动式(Y)
按功能:
单冷型 冷暖型
AUX KTSCTGB XSPXK
空调基础知识
内机静音：
➢ 进口名牌压缩机 ➢ 采用优质进口隔音棉 ➢ 管路上增加阻尼橡胶块 ➢ 冷凝器U形管
➢ 黄金优化风道设计 ➢ PG无级变速风扇电机 ➢ 大直径不等距贯流风扇 ➢ 蒸发器U形管
AUX KTSCTGB XSPXK
变频基础知识
奥克斯空调0.5 ℃精确控温
℃
1
0.5
其他
0
奥克斯控温范围
品牌 控温
AUX KTSCTGB XSPXK
空调构架知识-柜机
以KFR-51LW/BPVB+3为例 显示屏
商标
面板
出风口 回风口
AUX KTSCTGB XSPXK
空调构架知识
连接管
AUX KTSCTGB XSPXK
空调构架知识
风速
温度显示
温度调节
运行模式 左右摆风
空调控制低压电器原理介绍

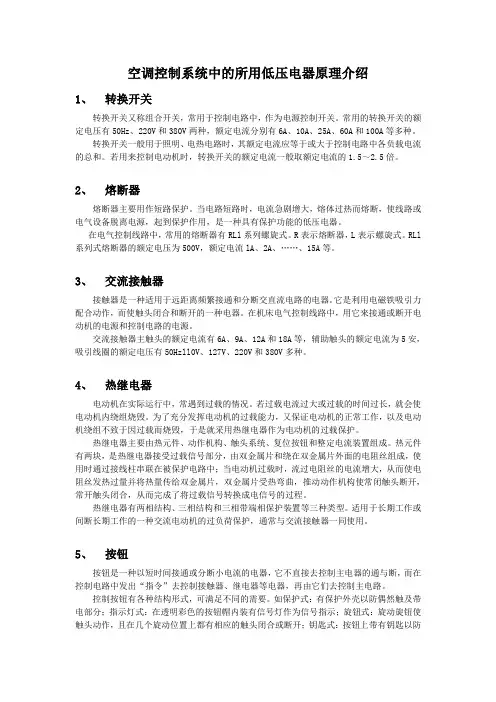

空调控制系统中的所用低压电器原理介绍1、转换开关转换开关又称组合开关，常用于控制电路中，作为电源控制开关。
常用的转换开关的额定电压有50Hz、220V和380V两种，额定电流分别有6A、10A、25A、60A和100A等多种。
转换开关一般用于照明、电热电路时，其额定电流应等于或大于控制电路中各负载电流的总和。
若用来控制电动机时，转换开关的额定电流一般取额定电流的1.5～2.5倍。
2、熔断器熔断器主要用作短路保护。
当电路短路时，电流急剧增大，熔体过热而熔断，使线路或电气设备脱离电源，起到保护作用，是一种具有保护功能的低压电器。
在电气控制线路中，常用的熔断器有RLl系列螺旋式。
R表示熔断器，L表示螺旋式。
RLl 系列式熔断器的额定电压为500V，额定电流lA、2A、……、15A等。
3、交流接触器接触器是一种适用于远距离频繁接通和分断交直流电路的电器。
它是利用电磁铁吸引力配合动作，而使触头闭合和断开的一种电器。
在机床电气控制线路中，用它来接通或断开电动机的电源和控制电路的电源。
交流接触器主触头的额定电流有6A、9A、12A和18A等，辅助触头的额定电流为5安，吸引线圈的额定电压有50Hzll0V、127V、220V和380V多种。
4、热继电器电动机在实际运行中，常遇到过载的情况。
若过载电流过大或过载的时间过长，就会使电动机内绕组烧毁。
为了充分发挥电动机的过载能力，又保证电动机的正常工作，以及电动机绕组不致于因过载而烧毁，于是就采用热继电器作为电动机的过载保护。
热继电器主要由热元件、动作机构、触头系统、复位按钮和整定电流装置组成。
热元件有两块，是热继电器接受过载信号部分，由双金属片和绕在双金属片外面的电阻丝组成，使用时通过接线柱串联在被保护电路中；当电动机过载时，流过电阻丝的电流增大，从而使电阻丝发热过量并将热量传给双金属片，双金属片受热弯曲，推动动作机构使常闭触头断开，常开触头闭合，从而完成了将过载信号转换成电信号的过程。
奥克斯空调电控维修指引22525
显示
面板显示
操作部分
运转操作 时刻设定 信号接 收 红外线发射
Copyrights ©2007 AUX Group
三、控制器故障主要检测点介绍
首先把塑风电机、温度传感器连接好，然后通电并用遥控器开机,并设定到（制冷） 或（制热）状态 1、检查输出电压（制冷时）压缩机、外风机都应有220V交流电输出，四通阀无电 压输出。 2、检查内风机的转速：用遥控器或按键设置中、高、低风时，在电脑板的L、M、 H分别应有220V的交流电压输出或用手应该能握住内风机的轴，松开后又能从新转 动，若不能转动说明控制板上的电容损坏，若电机的转速不能握住说明风机的转速 失控，控制器也坏。 3、检查步进电机是否能够正常摆动，步进电机和内风机是同步。 4、检查传感器直流电压：用万用表的直流电压测，检查环境传感器、管温传感器 两端的直流电压，在常温25度时电压在2.8V左右，两个传感器的电压必须相等。 （变频机除外） 5、检查睡眠、定时灯显示是否正常，按键开关是否良好，若以上的检查均无故障 的话表明控制部分是良好。 6、制热时：制热的检查步骤和制冷的5项检查步骤一样，不同点是：制热时四通阀 也有220V的交流电压输出，在室温低于25度的时候，制热模式开机内风机不应该 吹风（控制器设有防冷风功能），此时必须用手握住盘管（铜壳）传感器或用打火 机微烤一下内风机即会运转。
Copyrights ©2007 AUX Group
4、步进电机
本电路的关键性器件为ULN2003，本器件的特征为一个 反相驱动器，能提高负载的输出。驱动原理同上。
Copyrights ©2007 AUX Group
六、驱动控制电路故障分析举例
1、驱动电路出现故障会产生怎样的情况？
负载不启动
压缩机、四通阀、外风机、步进电机、换气电机、电辅热
奥克斯KFR—120LW／A空调器室外机控制电路分析与检修
奥克斯KFR—120LW／A空调器室外机控制电路分析与检修摘要本文对奥克斯KFR—120LW/A空调器室外机控制电路做简要分析，并附上一些故障检修实例，对于三相电源供电的大型柜式空调器控制板的检修，我是根据自己维修经验和查阅一些相关资料后写了现有的这部分内容，如果有不足之处请相关人士批评指正，文章所有电路原理图都为本人根据实物绘制。
关键词奥克斯；KFR—120LW/A空调器；室外机控制电路；分析；检修0引言奥克斯KFR—120LW/A空调器室外机控制板电路原理图如图1所示。
该控制电路主要由电源电路、复位电路、晶振电路、通讯电路、驱动电路、过流检测电路、缺相相序保护电路、制冷系统低压保护电路、除霜温度检测电路、曲轴箱加热控制电路等构成。
1除霜温度检测除霜温度检测电路由室外管温传感器Rt和电阻R13串联构成，用于制热时检测室外盘管温度，进行自动除霜控制。
并联在R13两端的电容器C11，用于防止电压突变，引起控制电路工作不正常。
2压缩机曲轴箱加热控制环境温度低时，大量的制冷剂会溶于冷冻油中，如果压缩机起动，制冷剂溢出会使冷冻油产生大量的气泡，被压缩机吸入造成液击。
因此环境温度低时，要对曲轴箱进行加热。
曲轴箱加热电路由室外控制板上的继电器RY102和加热带构成。
整机上电未开机时，如果室外管温传感器检测温度≦8℃，开启曲轴箱加热带；当压缩机启动后，关闭曲轴箱加热带；当盘管温度≧10℃，不开启曲轴箱加热带。
3电源电路1）直流电源室外控制板使用的直流电压有12V和5V两种。
直流12V电源由室内机控制板提供，主要用于给继电器和反向驱动集成块ULN2003供电。
5V直流电源由直流12V电源经IC3（LA7805）稳压后获得，用于给微处理器IC1、测温电路、相序检测电路供电。
2）交流电源室外机电路使用的交流电源有三相交流电源和单相交流电源两种，三相交流电源用于给压缩机供电；单相交流电源用于给室外风机、曲轴箱加热器、四通换向阀、交流接触器线圈供电。
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。
主要的检测对象是温度、压力、电流。
温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。
变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。
2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。
（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。
若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。
一般-2℃-3℃进行保护。
制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。
空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。
制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。
若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。
若在一定时间内，管盘温度没有上升到一定温度，CPU控制压缩机停机保护。
（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。
（4）外环温NTC：控制室外机的转速。
(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。
（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。
另外还起到制冷效果检测，判断故障状态工作状态是否正常。
二、压力开关1、压力开关的作用：压力开关有高压和低压两种。
奥克斯空调维修电路板技巧
格力起诉奥克斯？why？这个成为“2019年度广东省知识产权审判十大案件”，认定宁波奥胜贸易有限公司（原宁波奥克斯空调有限公司）恶意侵权成立，判决后者向珠海格力电器股份有限公司赔偿4000万元。
这一判决金额一度刷新了空调行业专利诉讼案赔偿金额的最高记录。
广东法院网信息显示，该起案件典型意义在于，格力公司和奥克斯是国内空调企业巨头，两者竞争日趋白热化，近年来互诉专利侵权纠纷，引发社会各界高度关注。
事实上，格力与奥克斯的恩怨不止于此。
去年6月，格力电器官微发布对奥克斯的举报信,直指其8个型号空调产品不合格。
这也说明奥克斯空调在技术上还是有自己的短板，下面就来说说空调电路板的维修技巧。
空调电路板其实是一个统称，主控制板是一个专称，前者可以包含后者。
在家用壁挂式空调或者柜式空调上面一般有两块电路板，一块是主控制板，另外一块是遥控信号接收电路板，两块电路板都安装在空调的室内机里面。
遥控信号接收板是从主控制板接出来的弱电信号板，比较小个。
但对于多联式空调机组，电路板就比较多，主控制板安装在室外主机的电控盒里面，每台室内机的电控盒里面还有一块控制板，通常称之为“内机电路板”或者“内机控制板”。
空调控制电路构成：空调电路结构大致可分为空调电气电路和空调电子电路两大部分。
空调电气电路是指电路板外接电路为主体的强电电路。
空调电子电路是主要以电路板为主体的弱电电路。
电路板检修1、空调电路板电源电路检修方法：空调电路板电源电路故障特征一般是保险管完好无损和一开机就烧保险管。
对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和10-13V电。
若有，再用万用表直流挡测量7812与7805是否有+9-12V和+5V电压，这样即可区分故障部位。
对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。
同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。
A5奥克斯多联机控制系统
5.5计算机集中控制系统
5.5.1PC集中控制
5.5.2PC集中控制+分户计费
1.功能概要：
A.最多连接99个外机系统，1024台内机。
B.内机状态实时监控（开关机、故障实时显示）
C.单台控制、多类型组群(外机系统、自定义组群、业主)控制、周定时功能
1.模式：自动、制冷、除湿、制热、送风
2.温度设定：16℃——32℃
3.风速设定：高/中/低/自动
4.定时、时钟显示功能
5.可查询内机参数、历史故障
6.上下摆动功能
7.睡眠功能
8.童锁功能
5.3集中控制器
功能特点：
1.可选模式：制冷/制热/自动/送风/除湿
2.通讯模式：RS485
3.可通过转接板，控制不同系统中的内机
多联机的工作耗电将分摊到所有正在开机的内机空调中(制冷时通风模式忽略)，其他未工作的空调不计入计费范围。
多联机待机耗电由多联机外机控制板、压缩机驱动控制板、压缩机油温加热带等部件产生，这些部件的耗电，无论外机是否工作都会产生，而且基本比较恒定，每天产生的耗电不超过5KWh。
由于多联机待机耗电固定，不由内机开关机决定，且待机耗电相对开机时几乎可以忽略，所以这部分的工作耗电将分摊到所有内机中。每台内机分摊的待机耗电=外机待机耗电/该系统内机总和。
基本功能：
1.模式：自动、制冷、除湿、制热、送风
2.温度设定：16——32℃
3.风速设定：高/中/低/自动
4.定时、时钟显示功能
5.可查询内机参数、历史故障
6.遥控器接受功能
7.带有温度传感器、可采集环温
8.上下摆动功能
9.睡眠功能
奥克斯中央空调使用说明
AUX奥克斯中央空调安装工作宜由专业人员完成。
为方便您的使用，请仔细阅读此说明书，并按说明书的步骤操作。
请妥善保管说明书，以便查阅。
本说明书适用于以下型号的线控器：XK04使用注意事项为保证正确使用，请仔细阅读本注意事项，并请务必遵守。
·请委托当地经销商或当地服务网点安排具备空调专业安装上岗证的专业人员安装，严禁用户自行安装；·清洁或保养前，请切断电源开关，禁止用水洗刷，有发生触电的危险；禁止用湿手操作，有发生触电的危险；禁止使用杀虫剂、消毒剂、可燃性喷雾材料直接喷射，否则有可能引起火灾或器件变形；·切勿用手剥离显示面板，有触电危险；线控器线路为低压回路，禁止与高压线路直接接触，不得与之置于同一布线管中，并且间隔最少在500mm以上；清洁：请用纸巾擦拭，在清洁前请组合长按人／锁定。
电源电压适用范围：直流12V工作环境温度：0℃～50℃按键：触摸按键温度设置：16～32℃电控安全符合GB4706.1、GB／T7725要求主要功能八路触摸按键输入具有蜂鸣器提示音功能接收遥控器命令，并控制内机工作显示主控制器的故障安装孔间距：58～61mm湿度：RH20％～RH90％外形尺寸：86＊86最大通讯线长度：30m采用LCD＋白色背光一路环境温度检测传感器显示图标＋中文湿度显示、调节功能注意事项：此产品为触摸式按键，为确保您操作的有效性，请触摸图标的中心。
详细操作说明开关机：通过按一下开关键，实现开机或关机状态的切换。
开机时，进入运行状态。
此时可以对线控器进行模式修改、风速设定、温度设定、功能选择设置等操作。
关机时，进入待机状态。
此时线控器显示室内环境温度，有PM2.5检测功能或者湿度检测功能时，显示PM2.5或者室内湿度值，其他不显示。
和✓-温度设置，功能选择开机状态下按へ或✓键，设定温度将以1℃为单位增加或减少。
制冷、除湿、制热模式下，温度设定范围为：16℃～32℃。
机组选择设定温度时，显示“设定温度＇来提示。
空调的开关电源原理
空调的开关电源原理空调开关电源原理就是通过电源将交流电转化为直流电，然后通过各种电子元件对电流进行控制，使得空调可以正常工作。
下面分为三个步骤来详细介绍空调开关电源原理。
第一步，交流电转化为直流电。
空调供电需要的电流是直流电，而家庭用电的电流是交流电，因此需要将交流电转化为直流电才能供给空调工作。
这里有一个重要的元件——整流电路。
整流电路通常采用二极管或者桥式整流器来进行实现，将交流电转化为单向电流，也就是直流电。
当交流电流通过二极管和桥式整流器时，由于二极管和桥式整流器的特性，交流电流会变成单向电流输出，这个输出电流的特点就是具有一定的脉冲性质。
第二步，电容滤波。
经过整流器之后输出的直流电虽然方向是不变的，但是它的大小是会随着时间变化而变化的，表现为电流有很大的脉冲性。
这样的电流在实际中很难被使用，所以需要通过电容滤波来将脉冲性减小，使电流平滑稳定。
电容器的工作原理是通过两个带有电荷的电极之间的介电质将电荷存储其中，当电压变化时，电容器就开始蓄积或释放能量。
这样就可以将绝大部分高频噪声滤除掉，使得示波器显示的直流电压稳定。
第三步，电子元件进行控制。
经过整流和滤波处理之后的直流电流就可以被使用了。
电子元器件包括电阻、电感、二极管、三极管、场效应管等。
它们各自有不同的功能，通过它们的调控可以实现控制空调各个部分的运作，实现空调的关闭、开启、调节凉热等功能。
总体来说，空调的开关电源原理就是将家庭用电的交流电通过整流电路转化为直流电，然后通过电子元器件进行控制，使得空调能够正常工作。
其中，电容滤波是非常关键的一步，它可以让直流电流保持比较平稳的输出。
这样就可以让空调得到足够的电力供给，保证它的正常运转。
奥克斯京福2代说明书
奥克斯京福2代说明书第一章：安全须知1.1电气安全-使用前请确保所使用的电源符合产品额定电压和额定频率。
-在插拔电源插头时，请先关闭空调的电源开关并拔掉电源插头。
-不得在湿手或者脚湿的情况下进行电源插拔。
-不得将电源插头与其他电器共用一个插座。
1.2使用安全-在使用前，请确保窗户或者门是关好的，以防空调吸进外界空气。
-使用过程中请勿将草席、湿衣物等物品堆放在空调上方，以防堵塞空气出风口。
-在清洁和维修空调时，请先切断电源，并等待一段时间让机器冷却。
-不得将手指、铁针等物品插入空调出风口或进风口。
第二章：产品介绍2.1主机外观-本产品外观采用简洁大气的设计，配以高质量金属材料，外观光滑、美观。
-主机正面有易读的液晶显示屏，显示当前空调模式和温度等信息。
-手动控制面板位于主机顶部，可通过按键设置空调模式和温度。
2.2遥控器外观-遥控器为符合人体工程学设计，握持舒适，按键操作简单、方便。
-遥控器正面有易读的液晶显示屏，显示当前空调模式和温度等信息。
-遥控器功能包括开关机、模式选择、温度调节、定时开关、风速调节等。
第三章：使用操作3.1开机和关机-使用遥控器按下开关机键，可以开启或关闭空调。
-手动控制面板上也有开关机按键，使用方法与遥控器相同。
3.2温度调节-使用遥控器或手动控制面板上的温度调节按键，可以逐渐提高或降低设定温度。
-当设定温度和当前温度相差较大时，空调会自动以最大风速进行制冷或制热，待温度接近设定温度后逐渐调整为低风速。
3.3模式选择-使用遥控器或手动控制面板上的模式选择按键，可选择制冷、制热、送风、除湿等模式。
-制冷模式下，空调会根据设定温度降低室内温度。
-制热模式下，空调会根据设定温度提高室内温度。
-送风模式下，空调会以较高风速送出室内空气。
-除湿模式下，空调会降低室内湿度。
3.4定时开关-使用遥控器上的定时开关，可以设置空调在未来一段时间内自动开关机。
-定时开关功能方便用户根据实际需要设置空调的开关时间，提高舒适度并节能。
奥克斯AKM03遥控器说明
奥克斯AKM03遥控器说明奥克斯AKM03是一款无线投影机，采用“无线连接”的方式进行远程控制，支持PC、手机、PAD等多种终端设备使用。
AKM03具备无线遥控器的所有功能：(1)通过手机APP与PC之间进行联网，实现电脑遥控电视，也可以通过移动硬盘来进行数据的存储和数据共享；(2)通过遥控器功能，可以直接连接PC或移动硬盘使用；(3)通过手机APP与电视机的无线端联网。
1.电源开关使用方法：打开遥控器电源开关，直接点击电源开关即可。
【此开关电源状态，不代表遥控器的剩余电量，而是作为电源管理的信号，因此不需要额外电源。
】使用注意：开机前先关闭电源开关，确保系统没有多余的电消耗到系统中来。
开机后在屏幕右上角位置有电源指示灯，其灯柱为红色。
开机后按下电源开关，即可开机。
若未打开电源开关，开机时会有声音出现。
提示：打开电源开关后请注意关闭电视主机电源，以免影响到您屏幕显示内容的准确性。
2.无线遥控器A、移动鼠标（长按);B、长按无线遥控器三秒，可在APP内看到鼠标所指的方向。
C、移动鼠标的方法与一般机顶盒一样，手机APP端下载好【奥克斯电视】APP,点击下方菜单栏【遥控器】进入【添加遥控器】界面；D、添加成功后，需设置好遥控密码。
3.控制中心AKM03的控制中心由1个电源键、1个遥控器按键和1个音频按键组成。
电源键：打开电源后，开机;(注意：如果在运行时，打开电源后，开机就无法进行操作了);遥控器按键：打开面板后，点击遥控器按键（默认为单击);音频按键：打开音频按键并敲击，如果还没有反应的话，就需要继续敲击遥控器（单击);音频按键：关闭电源后等待开机时间到1分钟左右（有条件的可以延时）。
4.视频播放手机APP内有三个视频播放窗口，分别是“视频切换”、“视频播放”以及“视频重放”。
分别是，“视频切换”用于“音量调节”，“视频播放”用于“打开视频播放”，“视频重放”用于“关闭视频重放”。
开启视频后，在软件内选择“播放窗口”可以选择视频号、片源名称等方式进行播放，点击后即可选择对应视频号、片源名称和播放窗口等多种方式进行播放；首次使用需先打开APP或者在手机上安装视频播放软件。
空调备用电源说明
空调备用电源说明我们使用120KVA的SL120KH UPS系统作为机房1、2精密空调（佳力图8AD08）的备用电源，以便在市电停止时，能及时给空调系统供电，保证机房运行环境的稳定。
备用电源电池选用现役256块免维护密封性铅酸蓄电池中性能较好的64块作为备用电池。
精密空调电气参数（佳力图提供）：室内风机：1.49KW，启动电流10A，正常运行3A。
压缩机：6.62KW，启动电流45A，正常运行12A 。
加热器：15KW，启动电流23A，正常运行23A 。
加湿器：6.8KW，启动电流0A，正常运行10A。
空调启动顺序：a)空调启动时室内风机先启动，启动电流10A，正常运行3A。
b)如需制冷时压缩机启动，启动电流45A，正常运行12A。
c)如需加热时加热器启动，启动电流23A，正常运行12A。
d)如需加湿时加湿器启动，启动电流0A，正常运行10A。
启动电流的计算：空调启动时：只产生a)的电流，启动电流为10A。
空调运行时：运行后加湿器未先运行的情况需要制冷但不加湿，启动电流为a)+b)=3+45=48A；需要制冷也需要加湿，启动电流为a)+b)+d)=3+45+0=48A需要加热但不加湿，启动电流为a)+c)=3+23=26A需要加热也需要加湿，启动电流为a)+c)+d)=3+23+0=26A运行后加湿器已经运行的情况需要制冷，启动电流为：a)+d)+b)=3+10+45=58A需要加热，启动电流为：a)+d)+c)=3+10+23=36A根据以上数据，我们得出单台空调的最大启动电流<60A，我们在两台空调间建立了Co-Work TM联网避免了两台空调的各部件同时启动。
因此，机房空调的最大启动电流应不超过60A，我们设计的UPS输出开关为200A能够满足两台空调的供电需要。
断电后备用电池延时计算：空调的最大负荷为：（1.49+6.62+15+6.8）*2=59.82KW=59820W电池伏数=12V电池只数=64电池容量=100Ah根据UPS后备电池时间计算方法：电池伏数*电池只数*电池容量*/负荷功率=后备时间因此，在满负荷的情况下空调后备电源可支持1.2个小时即1小时12分钟在实际断电中，我们可以将加热器和加湿器在停电后暂时关闭，只要求压缩机的制冷要求。
空调电源电路图与实物器件的对应介绍
空调电源电路图与实物器件的对应介绍海信普通空调器的电源电路结构比较简单，初学者可先从室内、外机的电源电路入手，通过实物的电路标识、型号及参数等与电路图进行对应，如下图所示。
1、过压保护器过压保护器呈扁圆形，附近标有Z01及电路符号，与电路图中对应。
2、变压器降压变压器通过插件与电路板相连.输入端接口标识为“CN04”，输出端接口标识为“CN02” ,与电路图相对应。
3、过零检测电路过零检测电路用检测过零信号，为微处理器提供电源同步脉冲。
4、桥式整流电路桥式整流电路由四个二极管组成，其标识序号与电路图相对应。
5、熔断器熔断器为圆柱形，外壳材质为玻璃，内部为很细的熔丝，其附近标有“F01”，与电路图中的标识相对应。
6、互感滤波器互感滤波器的线圈盘绕在磁环上，其附近标有“L05” , 与电路图相对应。
7、三端稳压器三端稳压器属于小型集成电路，其外壳上的型号“LM7805”和附近标识的“IC03”与电路图中的标识相对应.8、滤波器交流220V电压经接线盒送到滤波器中。
送入室外机的交流220V 电压首先送入滤波器中。
滤波器的外壳上贴有电路图。
该电路图与室外机交流输入电路的滤波器电路相同。
9、谐振电容两个谐振电容与电抗器并连，顺着电抗器的引线就可找到。
10、电抗器滤波器输出端的引线接在电抗器的输入端，经过一组绕组后与桥式整流电路相连，电抗器的另一侧绕组与谐振电容并联。
11、桥式整流滤波器输出端的引线与电抗器输出端的引线接在桥式整流堆的输入端。
桥式整流堆是整流元件，作用与桥式整流电路相同。
12、电感线圈电感线圈位于室外机交流输入电路的最末端，其输入端与桥式整流堆输出端正极相连，输出端与电路板相连。
空调供电原理
空调供电原理
空调供电原理是指空调设备通过电源进行供电的工作原理。
空调设备通常采用交流电供电，其中通过电源线将交流电输入到空调主机中。
空调主机内部有一个电源单元，用于将输入的交流电转换为直流电。
在电源单元中，交流电首先经过整流器，将交流电转换成低纹波的直流电。
然后通过滤波器进行滤波处理，去除残余的纹波和高频干扰。
接着，直流电经过稳压器，将电压保持在设定的稳定值，以确保空调设备正常运行。
供电电源还会提供电流，用于驱动空调主机内的各种电动机，比如风机电机、压缩机电机等。
同时，供电电源还提供电能供应给其他辅助设备，如控制系统、显示屏等，以实现整个空调系统的正常运行。
总结起来，空调供电原理是通过将交流电转换为稳定的直流电，并提供所需的电流和电能，以驱动空调设备内部的电动机和辅助设备，从而实现空调设备的正常运行。
w y z定频空调器电路基础知识
|18
|19
5.双色发光二极管与数码管检测
•
•
(1)双色发光二极管检测。双色发光二极管，实际上是将两只不同光色的 发光二极管反极性并联后，封装在同一管壳内，通过管壳内不同发光二 极管显示不同颜色的二极管。 (2)数码管功能与检测。用数字表检查数码管。若是共阳极数码管，利用 NPN插口，阴极接E孔，所有阳极短接到C孔，则数码管显示数宇"8"。 检查时，若发光暗淡，说明器件老化，发光效率低;若显示笔划残缺不全， 说明器件已局部损坏。
|20
（二）晶体三极管功能与检测 • •
.
1.晶体三极管功能 晶体三极管在空调器电子电路中，主要用于信号放大以及逻辑运算
•
2.晶体三极管检测
|21
三、变压器、蜂鸣器、石英晶振
（一）变压器功能与检测 • 一般空调器用的变压器大多在初级线圈中串入了温度保险丝，所以检修时要注 意。变压器常见故障为线圈开路、短路、击穿，检修时应仔细观察变压器外观 是否有环氧树脂溢出、烧焦的痕迹，这是判断变压器内部短路的实用方法。判 断变压器线圈是否开路或短路，用万用表电阻挡进行测量。当发现变压器初级 开路时，可将变压器初级外层拨开。如果是温度保险丝断(温度保险为 85℃)， 只要将其短接即可。如烧得严重只好更换新变压器，一般自己不绕制。
3．稳压二极管的参数与功能 (1)稳压二极管参数: • ①稳压电源。 • ②稳定电流 • ③最大耗散功率。 (2)稳压二极管功能。 • 当输入电压U1上升时，将引起输出电压U0有上升趋势，稳压管Vow两端电压 将略有升高。
|16
•
由特性曲线可知，当稳压管工作在反向击穿区时，稳压管两端反向电压有微 量增加，流过稳压管电流Iw便增加很多，使通过限流电阻R的总电流I也随之 增加，这样在R上产生的电压降IR增加，基本抵消了输入电压的增加，从而 保持输出电压U"稳定。反之若U，有所降低，将引起Iw迅速减小，使IR也随 之减小，以此补偿U1的减小，保持Uo输出电压稳定。
奥克斯空调电控供电电源介绍
2008、5
Copyrights ©2007 AUX Group
我们知道在 电子电路与电子设备中都需要一个稳定的直 流电源提供能量，而且对于我们现在所面临的控制器而言， 都是利用电网提供的交流电源，经过整流、滤波、稳压后， 滤去不稳定的脉动、干扰成分，来使电子电路与设备保持正 常的工作。
Copyrights ©2007 AUX Group
3、开关电源板好坏检测方法
此处是否有交 流220V输入
此处是否有稳 压电源输出
Copyrights ©2007 AUX Group
Copyrights ©2007 AUX Group
2、维修故障举例
故障现象：空调器整机不工作 分析与检修：现场通电，用遥控器开机，室内、外 机均不运行，采取强制启动；整机无反应，测电源 电压良好，卸下室内机外壳，测量电控板上的保险 管良好，测量压敏电阻无通路现象，通电测量变压 器初级有220V交流电压输入，次级有12V交流电压 输出，把万用表旋转到直流电压挡，测量整流部分 有15V直流输出，测量三端集成稳压器7805的稳压 输出脚输出电压只有+2V电压输出，说明三端集体 成稳压器损坏。更换后故障排除。
2
E5 2
E13R74
2
E13
CC728
C28
C39
C39
D10
1 2
3
VCC
4
D9 1552VV
TRANS_OUT
D8
+
E6 D7
C26
D6
Copyrights ©2007 AUX Group
（四）故障检修流程及故障维修举例
1、电源电路故障检修步骤介绍 2、故障维修举例
奥克斯fls-120lg使用说明书
奥克斯fls-120lg使用说明书首先介绍下fls-120lg的使用方法：奥克斯fls-120lg在产品说明书的背面标明了使用说明书。
需要特别说明的是，说明书中提供的是一种简单的电。
请注意，如果你要选择这款产品，必须使用这种电进行安装。
1.按下电源按钮，接通电源。
这是为了防止意外漏电。
然后用螺丝刀将电器插好。
注意：先将电源插座装好，然后再安装其他电器。
在插电器插座时，一定要保证电源插头足够，插头头上要有防尘保护罩。
另外注意插头必须带绝缘套（不带绝缘套）。
为了防止意外漏电，请确保将插座插满电器。
2.按下开关按钮，开机。
按下“开机”按钮，机器会在30秒内自动关闭。
运行一段时间后，会自动回到关闭状态（温度设定值为25度）。
如果你不想关闭空调的话，可以将其开关放在远离你的地方，使空调继续工作。
3.按下“制冷”开关，开机。
按“温度”开关，开机，同时开机至设定温度，并在房间中自动循环制冷。
按“除湿”开关，开机，同时启动除湿功能，制冷效果会比制冷时明显，但噪音会略大，制冷时会比制冷后有明显的凉意。
按“风量”开关，此时房间内已有空气循环，达到所设定数值。
4.按“回路”按钮，接通电源。
按“回路”按钮，将电源线、插座开关等安装在靠近空调面板的地方。
然后打开电源开关，关掉电源，再重新连接好，并将电源插头插入插座上。
注意：电源线不能插入插座上，也不得拉拔插头。
5.“出风”按键后，开机。
注意，不要使用手机 APP。
手机可以控制这款产品的温度。
如果你是安卓手机，请使用“电源”按钮给手机供电。
此时请关闭手机蓝牙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、空调线性电源电路主要检测点介绍 1、稳压部分主要检测点介绍
153VV
13V
Copyrights ©2007 AUX Group
2、芯片供电脚的检测点介绍
地
5V
Copyrights ©2007 AUX Group
二、开关电源电路介绍
1、开关电源的结构框图介绍 2、开关稳压电源原理介绍 3、空调器开关稳压电源及开关板好 坏判断方法介绍
压
过
程
输出电压VO
取样电压VB2
脉宽调整器的脉宽
开关管的导通时间
Copyrights ©2007 AUX Group
3、空调器开关稳压电源原理及开关板好坏判断介绍
1、开关电源电路原理图
Copyrights ©2007 AUX Group
2、开关电源电路介绍
交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压分两路送至 开关振荡电路：一路经开关变压器的绕组加到开关管的漏极D上；另一路接开关管源 极S。由于高频开关变压器T1初级绕组与次级绕组、反馈绕组极性相反，开关管 IC01导通时，能量全部存储在开关变压器的初级，次级整流二极管D3、D4未能导 通，次级相当于开路；当开关管截止时，初级绕组反极性，次级绕组同样也反极性 使次级的整流二极管正向偏置而导通，初级绕组向次级绕组释放能量。次级在开关 管截止时获得能量，。开关变压器的次级便得到所需的高频脉冲电压，经脉冲整流、 滤波、稳压后送给负载。初级副绕组经二极管D2、电阻R8、电容C03滤波后接开关 管IC1的电源脚，为开关管提供电源。次级反馈采用由TL431组成的精密反馈电路， +12V电源经R6、R7分压后的取样电压，与TL431中的2.5V基准电压进行比较后产 生误差电压，再经光藕去控制反馈电流，改变功率开关管的输出占空比，来维持输 出的+12V稳定，从而达到稳压目的。
Copyrights ©2007 AUX Group
（三）整流、稳压、滤波电路工作过程介绍
D13
IC11N
1
R73 1 Vin Vout
+12V 3 Vin Vout
3R+753V
15I25CV3V7805
+5V
1
3
Vin Vout
D12
+
+
+
+
E4 D11
二、开关稳压电源原理介绍
基准电路
+
V1
R
VZ --
脉宽调整管
V1
UOP
脉宽调整器
+
-
比较放大器
滤波器
取样
﹏L
+ UL --
ic
V3 C
RP
VB2
+ IO
VO RL
--
（开关稳压原理图）
Copyrights ©2007 AUX Group
三、元件作用及原理分析
（1）晶体管V1为开关调整管 （2）R和VZ组成基准电压电路，作为调整、比较的标准。 （3）电位器RP对输出电压VO取样并送入比较放大器与基准电压VZ相比较 （4）滤波器由：L、C和二极管V3组成，当开关管V1导通时V1向负载RL供 电，同时也为电感L和电容C充电，此时电感L储存能量，当控制信号时V1 截止时电感L储存的能量通过二极管V3向负载释放，电容C也同样时负载放 电时负载上获的连续的工作电流。
2、维修故障举例
故障现象：空调器整机不工作 分析与检修：现场通电，用遥控器开机，室内、外 机均不运行，采取强制启动；整机无反应，测电源 电压良好，卸下室内机外壳，测量电控板上的保险 管良好，测量压敏电阻无通路现象，通电测量变压 器初级有220V交流电压输入，次级有12V交流电压 输出，把万用表旋转到直流电压挡，测量整流部分 有15V直流输出，测量三端集成稳压器7805的稳压 输出脚输出电压只有+2V电压输出，说明三端集体 成稳压器损坏。更换后故障排除。
由于采用这种反激式开关方式，电网的干扰就不能经开关变压器直接偶合给次级， 具有较好的抗干扰能力。
此外，开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变 压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。因此，在开关变压器初 级绕组上增加钳位保护电路，由稳压二极管ZD01和快速二极管D01组成了缓冲电路。
Copyrights ©2007 AUX Group
一、开关电源的结构框图介绍
开关稳压电源的结构：它是由开关调整管、滤波器、比较放大 器、基准电压和脉宽调制器组成
直流输入
开关调整管
滤波器
稳压输出
脉宽调整器
比较放大器
取样
基准电压
（开关电源的结构框图）
Copyrights ©2007 AUX Group
Copyrights ©2007 AUX Group
一、线性电源电路介绍
一、线性电源电路组成方框图及相应输 出波形介绍 二、空调线性电源电路原理介绍 三、空调线性电源工作过程介绍 四、故障检修流程及故障维修举例 五、空调线性电源电路主要检测点介绍
Copyrights ©2007 AUX Group
奥克斯空调电控维修指引（电源 部分）
空调售后服务部技术科
2008、5
Copyrights ©2007 AUX Group
我们知道在 电子电路与电子设备中都需要一个稳定的直 流电源提供能量，而且对于我们现在所面临的控制器而言， 都是利用电网提供的交流电源，经过整流、滤波、稳压后， 滤去不稳定的脉动、干扰成分，来使电子电路与设备保持正 常的工作。
一、线性电源电路组成方框图及相应输出波形介绍
变压器 整流 滤波 稳压 V1～
VO1
VO2
VO3
VO负载
经变压器后的输出波形 经整流后的输出波形 经电容滤波后的输出波形
Copyrights ©2007 AUX Group
（二）空调线性电源电路原理介绍
交流电源220V经电源变压器T1的1、3脚和2、4脚降压输出AC12V，经过D1 、D2、D3、D4二极管桥式整流后, 经D5，通过C15高频滤波、电解电容E01平滑滤 波后得到一较平滑的直流电DC12V（此电压为ULN2003驱动集成块及蜂鸣器提供工 作电源）再经7805稳压及E06、C24滤波后，便得到了一稳定的5V直流电。（此电 压为单片机及一些控制检测电路提供工作电源）。
Copyrights ©2007 AUX Group
3、开关电源板好坏检测方法
此处是否有交 流220V输入
此处是否有稳 压电源输出
Copyrights ©2007 AUX Group
Copyrights ©2007 AUX Group
通电后蜂鸣器不响，待机灯不亮
检查电源插头是否有电
否
是
检查电源
检查控制器保 险丝是否良好
是
否 更换保险管
检查变压器次级是 否有交流13V输出
微处理器复位外接
电路及晶振电路故障
是
检查芯片供电脚 是否有5V电压
否
是
更换变压器
检查稳压器是否良好
否
是
更换稳压器
Copyrights ©2007 AUX Group
2
E5 2
E13R74
2
E13
CC728
C28
C39
C39
D10
1 2
3
VCC
4
D9 1552VV
TRANS_OUT
D8
+
E6 D7
C26
D6
Copyrights ©2007 AUX Group
（四）故障检修流程及故障维修举例
1、电源电路故障检修步骤介绍 2、故障维修举例
Copyrights ©2007 AUX Group
开关稳压原理：当输入电压VI或RL发生变化时，若引起输出电压VO上升， 导致取样电压VB2增加，则比较放大电路输出电压下降，控制脉宽调制器 的输出信号UPO的脉宽变窄，开关调整管的导通时间减小，经滤波器滤波 后使输出平均直流电压VO下降，通过上述调整过程时输出电压基本保持不 变，稳压过程见下图。
稳
输出电压VO
对于奥克斯空调电控来说，除变频空调和新款柜机采用 开关电源供电外 （如 Q、N、SA、SV、SC ），其余的电 控使用的均为线性电源，即通过降压、整流、滤波、稳压后 而提供给电子电路及芯片工作，下面我们就原理及维修方法 做详细的介绍。
下一页
Copyrights ©2007 AUX Group
一、线性电源电路介绍 二、开关电源电路介绍
