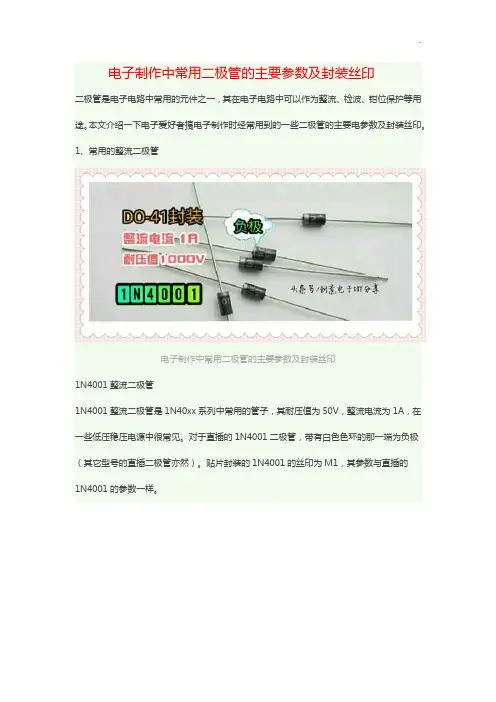

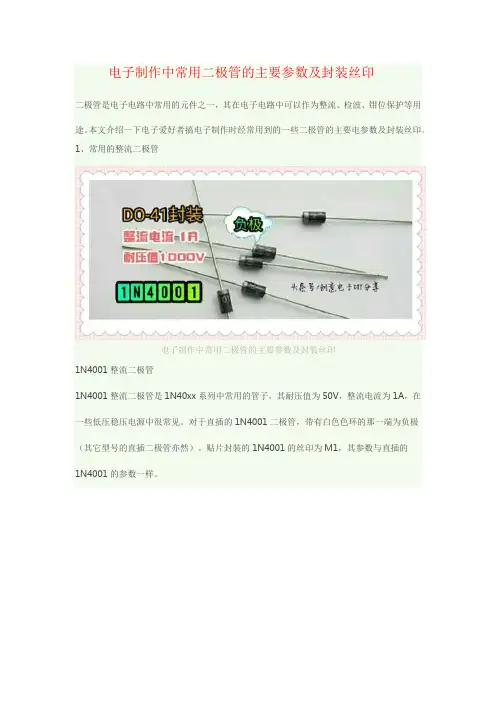

电子制作中常用二极管的主要参数及封装丝印

电子制作中常用二极管的主要参数及封装丝印二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。

本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。

1、常用的整流二极管电子制作中常用二极管的主要参数及封装丝印1N4001整流二极管1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。

对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。

贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。

电子制作中常用二极管的主要参数及封装丝印贴片1N4001二极管电子制作中常用二极管的主要参数及封装丝印▲1N4007整流二极管1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。

电子制作中常用二极管的主要参数及封装丝印▲贴片1N4007二极管电子制作中常用二极管的主要参数及封装丝印▲1N5408整流二极管1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx的整流二极管。

其中1N5408是该系列中最常用的二极管。

该管的耐压值可达1000V。

电子制作中常用二极管的主要参数及封装丝印▲6A10整流二极管电子制作中常用二极管的主要参数及封装丝印▲10A10整流二极管若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。

2、常用的肖特基二极管肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。

电子制作中常用二极管的主要参数及封装丝印▲1N5819肖特基二极管1N5819肖特基二极管高频性能良好，正向压降低（在0.3V左右），在一些输出电流1A 以下的锂电池充电器中很常见。
