调节阀口径计算

合集下载

调节阀口径计算

1、调节阀流量系数C V定义：阀处于全开状态，两端压差为1磅/英寸2(0.07kg/cm2)的条件下，60℉（15.6℃）的清水,每分钟通过阀的美加仑数.2、压差:调节阀两端压差与整个系统压损失之比(Pr)是评定调节阀性能好坏的标准.如果流量波动幅度较大,这个压降比(Pr)数值也应大些,同样,波动幅度较小时, Pr也应小些.一般来说, Pr大小最好限制在15~30%之内.3、调节阀径计算公式液体(英制)CV=Q/(P1-P2)=Q式中Q=最大流量 gpm(美加仑)G=比重（水=1）P1=进口压力 psiP1=出口压力 psi=p1-p2 (p1和p2为最大流量时的压力)说明：cv=1.17kv是我国调节阀流量系数的符号。

4、流量选取调节阀口径所采用最大流量应比工艺流程的最在流量大25%~60%，这是一个必可缺少的安全系数，这样可避免调节阀在全开位置上运行。

然而，当最大流量已包括了这个安全系数，则可以不予考虑。

5、气体1、＜p1/2时如果标准状态即760mmHg(14.7psia)和15.6℃条件下最大流量,下列公式不需经过修正,可直接计算.CV=Q/963 CV=Q/2872、 >p1/2时CV=Q CV=Q6、水蒸气1、＜p1/2时CV=WK/2.12 CV=WK/13.672、 >p1/2时CV=WK/1.84P1 CV=WK/11.9P1W=最大流量LB/H W=最大流量KG/H 7、其他蒸气CV=W/89.6 CV=W/1210＜p1/2时应用P1/2代替V2要用P1/2时相对应的值W=最大流量LB/H W=最大流量KG/H。

调节阀流量系数计算公式与选择数据

1、流量系数计算公式表示调节阀流量系数的符号有C、Cv、Kv等，它们运算单位不同，定义也有不同。

C-工程单位制（MKS制）的流量系数，在国内长期使用。

其定义为：温度5-40℃的水，在1kgf/cm2(0.1MPa)压降下，1小时内流过调节阀的立方米数。

Cv-英制单位的流量系数，其定义为：温度60℃F （15.6℃）的水，在1b/in2(7kpa)压降下，每分钟流过调节阀的美加仑数。

Kv-国际单位制（SI制）的流量系数，其定义为：温度5-40℃的水，在10Pa（0.1MPa）压降下，1小时流过调节阀的立方米数。

注：C、Cv、Kv之间的关系为Cv=1.17Kv，Kv=1.01C 国内调流量系数将由C系列变为Kv系列。

（1）Kv值计算公式（选自《调节阀口径计算指南》）①不可压缩流体（液体）（表1-1）Kv值计算公式与判不式（液体）低雷诺数修正：流经调节阀流体雷诺数Rev小于104时，其流量系数Kv需要用雷诺数修正系数修正，修正后的流量系数为：在求得雷诺数Rev值后可查曲线图得FR值。

计算调节阀雷诺数Rev公式如下：关于只有一个流路的调节阀，如单座阀、套筒阀，球阀等：关于有五个平行流路调节阀，如双座阀、蝶阀、偏心施转阀等文字符号讲明：P1--阀入口取压点测得的绝对压力，MPa；P2--阀出口取压点测得的绝对压力，MPa；△P--阀入口和出口间的压差，即（P1-P2），MPa；Pv--阀入口温度饱和蒸汽压（绝压），MPa；Pc--热力学临界压力（绝压），MPa；F F--液体临界压力比系数，F R--雷诺数系数，依照ReV值可计算出；F L--液体压力恢复系数QL--液体体积流量，m3/h P L--液体密度，Kg/cm3ν--运动粘度，10-5m2/s W L--液体质量流量，kg/h，②可压缩流体（气体、蒸汽）（表1-2）Kv值计算公式与判不式（气体、蒸气）表1-2文字符号讲明：X-压差与入口绝对压力之比（△P/P1）；X T-压差比系数；K-比热比；Qg-体积流量，Nm3/hWg-质量流量，Kg/h； P1-密度（P1，T1条件），Kg/m3T1-入口绝对温度，K；M-分子量；Z-压缩系数；Fg-压力恢复系数（气体）；f（X,K）-压差比修正函数； P1-阀入口取压点测得的绝对压力，MPa；PN-标准状态密度（273K，1.0.13×102kPa），Kg/Nm3；③两相流（表1-3）Kv值计算公式（两相流）表1-3。

调节阀的计算

调节阀的流通能力C值，是调节阀的重要参数，它反映流体通过调节阀的能力，也就是调节阀的容量。

（1）调节阀流通能力C值定义为：调节阀全开时，阀前后压力差为0.1MPa，流体密度为1g/cm3时，每小时流经调节阀的体积流量（m3/h）。

为了正确选择调节阀的尺寸，必须准确计算调节阀的流通能力C值。

在设计选用时，根据工艺提供的最大流量、阀前绝对压力、阀后绝对压力、流体密度及温度等，计算出流通能力C值，然后按C值选择合适的阀的口径。

（2）调节阀C值计算公式。

介质为液体时C=10Q介质为饱和蒸汽时当P2>0.5P1时C=6.19Gs当P2≤0.5P1时C=7.22介质为过热蒸汽时当P2>0.5P1时C=6.23Gs当P2≤0.5P1时C=7.25Gs介质为气体时当P2>0.5P1时C=当P2≤0.5P1时C=式中Q——液体体积流量（m3/h）QN——标准状态下气体体积流量（m3/h标况）Gs——蒸汽流量（kg/h）P1——阀前绝对压力（kPa）P2——阀后绝对压力（kPa）ΔP——（P1-P2）阀前后压差（kPa）t——流体温度（℃）Δt——过热度（℃）ρ——流体密度（t/m3,g/cm3）调节阀的安装应注意以下几点：（1）调节阀应装在水平的工艺管道上，即调节阀保持垂直。

（2）为便于检修，应靠近地面、楼板、平台等，如在架空管道距地面较高时，应设专用检修平台。

（3）在调节系统失灵或调节阀本身发生故障时，为避免造成停运和发生事故，影响正常生产，一般都应安装旁路管。

（4）当调节阀公称直径小于管道直径时，应加变径接头，而且变径接头不能太短。

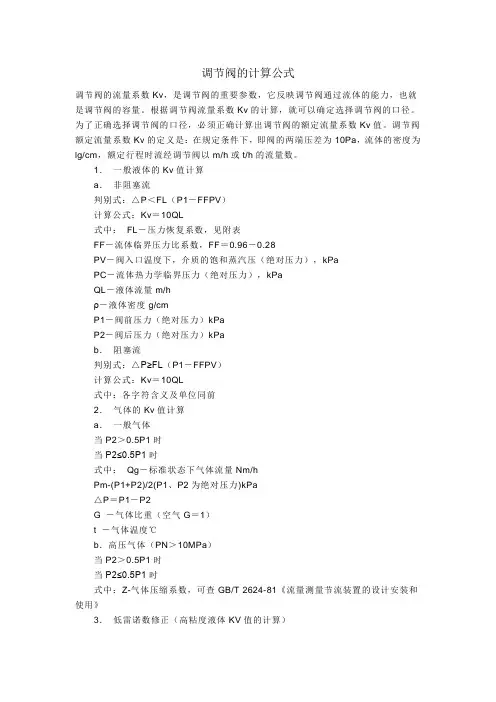

调节阀的计算公式

调节阀的计算公式调节阀的流量系数Kv，是调节阀的重要参数，它反映调节阀通过流体的能力，也就是调节阀的容量。

根据调节阀流量系数Kv的计算，就可以确定选择调节阀的口径。

为了正确选择调节阀的口径，必须正确计算出调节阀的额定流量系数Kv值。

调节阀额定流量系数Kv的定义是：在规定条件下，即阀的两端压差为10Pa，流体的密度为lg/cm，额定行程时流经调节阀以m/h或t/h的流量数。

1．一般液体的Kv值计算a．非阻塞流判别式：△P＜FL（P1－FFPV）计算公式：Kv＝10QL式中：FL－压力恢复系数，见附表FF－流体临界压力比系数，FF＝0.96－0.28PV－阀入口温度下，介质的饱和蒸汽压（绝对压力），kPaPC－流体热力学临界压力（绝对压力），kPaQL－液体流量m/hρ－液体密度g/cmP1－阀前压力（绝对压力）kPaP2－阀后压力（绝对压力）kPab．阻塞流判别式：△P≥FL（P1－FFPV）计算公式：Kv＝10QL式中：各字符含义及单位同前2．气体的Kv值计算a．一般气体当P2＞0.5P1时当P2≤0.5P1时式中：Qg－标准状态下气体流量Nm/hPm-(P1+P2)/2(P1、P2为绝对压力)kPa△P＝P1－P2G －气体比重（空气G＝1）t －气体温度℃b．高压气体（PN＞10MPa）当P2＞0.5P1时当P2≤0.5P1时式中：Z-气体压缩系数，可查GB/T 2624-81《流量测量节流装置的设计安装和使用》3．低雷诺数修正（高粘度液体KV值的计算）液体粘度过高或流速过低时，由于雷诺数下降，改变了流经调节阀流体的流动状态，在Rev<2300时流体处于低速层流，这样按原来公式计算出的KV值，误差较大，必须进行修正。

此时计算公式应为：式中：Φ―粘度修正系数，由Rev查FR－Rev曲线求得；QL－液体流量m/h 对于单座阀、套筒阀、角阀等只有一个流路的阀对于双座阀、蝶阀等具有二个平行流路的阀式中：Kv′―不考虑粘度修正时计算的流量系ν ―流体运动粘度mm/sFR －Rev关系曲线FR-Rev关系图4．水蒸气的Kv值的计算a．饱和蒸汽当P2＞0.5P1时当P2≤0.5P1时式中：G―蒸汽流量kg/h，P1、P2含义及单位同前，K－蒸汽修正系数，部分蒸汽的K值如下：水蒸汽：K＝19.4；氨蒸汽：K＝25；氟里昂11：K＝68.5；甲烷、乙烯蒸汽：K＝37；丙烷、丙烯蒸汽：K＝41.5；丁烷、异丁烷蒸汽：K＝43.5。

调节阀流量系数计算公式与选择数据

调节阀流量系数计算公式与选择数据表示调节阀流量系数的符号有C、Cv、Kv等，它们运算单位不一致，定义也有不一致。

C-工程单位制（MKS制）的流量系数，在国内长期使用。

其定义为：温度5-40℃的水，在1kgf/cm2(0.1MPa)压降下，1小时内流过调节阀的立方米数。

Cv-英制单位的流量系数，其定义为：温度60℃F（15.6℃）的水，在1b/in2(7kpa)压降下，每分钟流过调节阀的美加仑数。

Kv-国际单位制（SI制）的流量系数，其定义为：温度5-40℃的水，在10Pa （0.1MPa）压降下，1小时流过调节阀的立方米数。

注：C、Cv、Kv之间的关系为Cv=1.17Kv，Kv=1.01C国内调流量系数将由C系列变为Kv系列。

（1）Kv值计算公式（选自《调节阀口径计算指南》）①不可压缩流体（液体）（表1-1）Kv值计算公式与判别式（液体）低雷诺数修正：流经调节阀流体雷诺数Rev小于104时，其流量系数Kv需要用雷诺数修正系数修正，修正后的流量系数为：在求得雷诺数Rev值后可查曲线图得FR值。

计算调节阀雷诺数Rev公式如下：关于只有一个流路的调节阀，如单座阀、套筒阀，球阀等：关于有五个平行流路调节阀，如双座阀、蝶阀、偏心施转阀等文字符号说明：P1--阀入口取压点测得的绝对压力，MPa；P2--阀出口取压点测得的绝对压力，MPa；△P--阀入口与出口间的压差，即（P1-P2），MPa；Pv--阀入口温度饱与蒸汽压（绝压），MPa；Pc--热力学临界压力（绝压），MPa；F F--液体临界压力比系数，F R--雷诺数系数，根据ReV值可计算出；F L--液体压力恢复系数QL--液体体积流量，m3/h P L--液体密度，Kg/cm3ν--运动粘度，10-5m2/s W L--液体质量流量，kg/h，②可压缩流体（气体、蒸汽）（表1-2）Kv值计算公式与判别式（气体、蒸气）表1-2文字符号说明：X-压差与入口绝对压力之比（△P/P1）；X T-压差比系数；K-比热比；Qg-体积流量，Nm3/hWg-质量流量，Kg/h；P1-密度（P1，T1条件），Kg/m3T1-入口绝对温度，K；M-分子量；Z-压缩系数；Fg-压力恢复系数（气体）；f（X,K）-压差比修正函数；P1-阀入口取压点测得的绝对压力，MPa；PN-标准状态密度（273K，1.0.13×102kPa），Kg/Nm3；③两相流（表1-3）Kv值计算公式（两相流）表1-3文字符号说明：C1=Cg/Cv（C1由制造厂提供）；Cg--气体流理系数；Cv--液体流量系数；△P--压差，Psi；P1--阀入，Psia；G--气体相对密度（空气=1.0）；T--气体入口的绝对温度，°R（兰金氏度）；d1--人口蒸汽的密度，Ib/ft3；Qscth--气体流量，scth（标准英尺寸3/小时）；Qib/hr--蒸汽流量，Ib/hr。

调节阀的口径计算

调节阀口径计算1 口径计算原理在不同的自控系统中，流量、介质、压力、温度等参数千差万别，而调节阀的流量系数又是在100KPa压差下,介质为常温水时测试的，怎样结合实际工作情况决定阀的口径呢？显然，不能以实际流量与阀流量系数比较（因为压差、介质等条件不同），而必须进行Kv值计算。

把各种实际参数代入相应的Kv值计算公式中，算出Kv值，即把在不同的工作条件下所需要的流量转化为该条件下所需要的Kv值，于是根据计算出的Kv值与阀具有的Kv值比较，从而决定阀的口径，最后还应进行有关验算，进一步验证所选阀是否能满足工作要求。

2 口径计算步骤从工艺提供有关参数数据到最后口径确定，一般需要以下几个步骤：（1）计算流量的确定。

根据现有的生产能力、设备负荷及介质的状况，决定计算的最大工作流量Qmax和最小工作流量Qmin。

（2）计算压差的决定。

根据系统特点选定S值，然后决定计算压差。

（3）Kv值计算。

根据已决定的计算流量、计算压差及其它有关参数，求出最大工作流量时的Kvmax。

（4）初步决定调节阀口径，根据已计算的Kvmax，在所选用的产品型式系列中，选取大于Kv-max并与其接近的一档Kv值，得出口径。

（5）开度验算。

（6）实际可调比验算。

一般要求实际可调比应大于10。

（7）压差校核（仅从开度、可调比上验算还不行，这样可能造成阀关不死，启不动，故我们增加此项）。

（8）上述验算合格，所选阀口径合格。

若不合格，需重定口径（及Kv值），或另选其它阀，再验算至合格。

3 口径计算步骤中有关问题说明1）最大工作流量的决定为使调节阀满足调节的需要，计算时应考虑工艺生产能力、对象负荷变化、预期扩大生产等因素，但必须防止过多地考虑余量，使阀口径选大；否则，不仅会造成经济损失、系统能耗大，而且阀处小开度工作，使可调比减小，调节性能变坏，严重时还会引起振荡，使阀的寿命缩短，特别是高压调节阀，更要注意这一点。

现实中，绝大部分口径选大都是此因素造成的。

调节阀门的基本定义与计算

调节阀门的基本定义与计算——摘自《调节阀使用与维修》吴国熙著调节阀的可调比调节阀的可调比就是调节阀所能控制的最大流量与最小流量之比。

可调比也称可调范围，若以R来表示，则（1）要注意最小流量Q min和泄漏量的含义不同。

最小流量是指可调流量的下限值，它一般为最大流量Q max 的2%～4%，而泄漏量是阀全关时泄漏的量，它仅为最大流量的0.1%～0.01%。

1、理想可调比当调节阀上压差一定时，可调比称为理想可调比，即（2）也就是说，理想可调比等于最大流量系数与最小流量系数之比，它反映了调节阀调节能力的大小，是由结构设计所决定的。

一般总是希望发可调比大一些为好，但由于阀芯结构设计及加工方面的限制，流量系数K vmin不能太小，因此，理想可调比一般均小于50。

目前我国统一设计时取R等于30。

2、实际可调比调节阀在实际工作时不是与管路系统串联就是与旁路关联，随管路系统的阻力变化或旁路阀开启程度的不同，调节阀的可调比也产生相应的变化，这时的可调比就称为实际可调比。

（1）串联管道时的可调比如图1所示的串联管道，由于流量的增加，管道的阻力损失也增加。

若系统的总压差△P s不变，则分配到调节阀上的压差相应减小，这就使调节阀所能通过的最大流量减小，所以，串联管道时调节阀实际可调比会降低。

若用R'表示调节阀的实际可调比，则令（3）则（4）式中△P vmax—调节阀全关时阀前后的压差约等于系统总压差；△P vmin—调节阀全开时阀前后的压差；△P s—系统的压差。

s—调节阀全开时阀前后压差与系统总压差之比，称为阀阻比，也称为压降比。

由式（4）可知，当s值越小，即串联管道的阻力损失越大时，实际可调比越小。

它的变化情况如图2所示。

（2）并联管道时的可调比如图3所示的并联管道，当打开与调节阀并联的旁路时，实际可调比为：若令则（5）从上式可知：当X值越小，即旁路流量越大时，实际可调比就越小。

它的变化如图4所示。

从图中可以看出旁路阀的开度对实际可调比的影响极大。

CV值计算

Cv值计算公式在确定调节阀口径时，应根据已知的流体条件，先计算出所需要的Cv值（Kv值），然后在《调节阀选型样本》中的额定Cv值表中，选取合适的调节阀口径。

作为最普遍采用的Cv值计算公式是FCI所规定的。

其具体内容如下：1、Cv值的定义Cv值定义：阀处于全开状态，两端压差为1磅/英寸2（0.07kgf/cm2）的条件下，60°F（15.6℃）的清水，每分钟通过阀的美加仑数。

（Cv=1.17Kv Kv是我国调节阀流量系数的符号）2、液体的Cv值计算公式液体的Cv值计算公式是根据流体流过简单孔场合的理论流速（V= ，其中V：孔部分的理论流速；r：流体的比重；△P：流体的压差）而推导出适合Cv值定义的计算公式。

（英制）（公制）Cv=11.56Q …………………（1—1） Cv=1.17Q …………（1—2）式中Q：最大流量 m2/hr Q：最大流量 m2/hrG：比重（水=1） G：比重（水=1）P1：进口压力kPa·A P1：进口压力 kgf/cm2 AP2：出口压力kPa·A P2：出口压力 kgf/cm2 A 注：P1和P2为最大流量时的压力。

上述Cv值计算公式中的流相为紊流，即雷诺数较大时的场合成立。

但当雷诺数很小时，介质流相接近层流时需要进行修正。

对于粘度在20mm2/S以上的液体，需按下列顺序进行粘度修正。

（1mm2/S=1cst）1）粘度修正①、不考虑粘度影响，用公式（1—）或（1—2）求出Cv值。

②、用公式（1—3），求出系数R。

③、由公式（1—4）、（1—5）或从粘度修正系数曲线上，求出系数R相对应的Cv值的修正系数F R。

④、用这个修正系数乘以第一步求出的Cv值。

⑤、然后从《调节阀选型样本》的Cv值表中，选取合适的调节阀口径。

R= …………………（1—3）Q：最大流量 m3/hrV：操作温度下液体动力粘度 mm2/sCv1：未修正过的Cv当R≤70时，其修正系数F R= ………………… …… ( 1—4）当R＞70时，其修正系数F R=0.95+ …………………（1—5）2）闪蒸修正饱和温度或接近饱和温度的液体，当通过阀座时会出现压力降低，因而即使进口压力P1在进口温度下的饱和压力Pv以上，但阀座后的出口局部有可能降低到Pv以下。

调节阀Cv值计算及口径选择

提供一点调节阀选型设计时有关CV值的基础知识，大家共同分享。

阀门Cv值与开度是两个概念问题，国外喜欢叫Cv，国内习惯叫Kv，Kv表示的是阀门的流通能力，它的定义是：当调节阀全开，阀两端的压差ΔP 为100KPa，流体重度r为1gf/cm3（即常温水）时，每小时流经调节阀的流量数，以m3/h或t/h计。

（例如一台Kv=50的调节阀，则表示当阀两端压差为100KPa时，每小时的水量为50m3/h。

）阀门开度是指阀门在调节的时候，阀芯（或阀板）改变流道节流面积时阀芯（或阀板）运动的位置，一般用百分比表示，关闭状态为0%，全开为1 00%。

对于蝶阀由时候厂家会提供Cv—开度曲线，这时候的Cv表示的是在不同开度时对应的阀门流通能力。

Cv 值Cv：20°C的水通过阀体的压力降为1bar时的流量Cv = 6.6Q ‧SG/√△P …………………………….( 1 )Q 流量公升／分SG 水密度1△P 阀体两端的压力差bar△P = SG 〔6.6Q ／Cv 〕2Cv值愈大→流量愈大→表示阀体两端的阻力很小。

阀的选择：所选的阀，其Cv值一定要等于或大于其额定的Cv值。

影响Cv值得因素：＊管子入口的口径太小＊管子的长度＊阀体的开口＊乱流＊离大小头口端太近＊阀体入口的形状第一部分调节阀Ｃv值计算及口径选择二Cv值计算及口径选择流量系数Cv值是调节阀的重要参数，它反映调节阀的能力（容量），根据Cv值的大小来确定调节阀的公称通径。

Cv值的定义是：阀处于全开状态，两端压差为1磅/寸2的条件下，60℉（15.6℃）的清水，每分钟通过阀的美加仑数。

我国流量系数是按公制定义的。

符号为Kv，Kv与Cv的关系是Cv=1.17Kv。

1.液体介质计算：（英制）（公制）…………………….（1）……………（1′）式中Q=最大流量 gpm（美加仑/分）Q=最大流量m3/hG=比重（水=1）G=比重（水=1）P1=进口压力 psi P1=进口压力 100kpa（kgf/cm2）P2=出口压力 psi P2=出口压力 100kpa（kgf/cm2）ΔP=P1-P2注意：P1和P2为最大流量时的压力(1) 粘度修正液体粘度大于100SSU（塞波特秒）或者大于20CST（厘斯）即20mm2/s时，计算所要求的Cv值应按下列次序进行粘度修正。

调节阀的口径计算

控制阀的口径计算一、引言控制阀（调节阀）在工业生产过程自控系统中的作用犹如“手足”，其重要性是不言而喻的。

如何使用户获得满意的产品，除了制造上的精工细作外，还取决于正确的口径计算，产品选型，材料选用等，而其前提是要准确掌握介质、流量、压力、温度、比重等工艺参数和技术要求。

这是供需双方务必充分注意的。

本手册编制参考了国内外有关专业文献，也结合了我厂长期来产品选型计算中的实际经验。

二、术语定义1、调节阀的流量系数流量系数Kv值的定义：当调节阀全开，阀两端压差为1×102Kpa（1.03巴）时，流体比重为1g/cm3的5℃～40℃水，每小时流过调节阀的立方米数或吨数。

Kv是无量纲，仅采用m3/h或T/h的数值。

Cv值则是当阀全开，阀前后压差1PSi，室温水每分钟流过阀门的美加仑数。

Cv=1.167 Kv。

确定调节阀口径的依据是流量系数Kv值或Cv值。

所以正确计算Kv（Cv）值就关系到能否保证调节品质和工程的经济性。

若口径选得过大，不仅不经济，而且调节阀经常工作在小开度，会影响控制质量，易引起振荡和噪音，密封面易冲蚀，缩短阀的使用寿命。

若口径选得过小，会使调节阀工作开度过大，超负荷运行，甚至不能满足最大流量要求，调节特性差，容易出现事故。

所以口径的选择必须合理，其要求是保证最大流量Qmax时阀的最大开度Kmax≤90%，实际工作开度在40—80%为宜，最小流量Qmin时的开度Kmin≥10%。

如兼顾生产发展，Kmax可选在70—80%，但必须满足Kmin≮10%。

对高压阀、双座阀、蝶阀等小开度冲刷厉害或稳定性差的阀则应大于20%~30%。

2、压差压差是介质流动的必要条件，调节阀的压差为介质流经阀时的前后压力之差，即ΔP=P1-P2。

在亚临界流状态下，压差的大小直接影响流量的大小。

调节阀全开压差是有控制的，其与整个系统压降之比（称S）是评定调节阀调节性能好坏的依据，如果流量波动较大时，S值应大些；波动小，也应小些。

调节阀的计算造型

调节阀的计算选型调节阀的计算选型是指在选用调节阀时，通过对流经阀门介质的参数进行计算，确定阀门的流通能力，选择正确的阀门型式、规格等参数，包括公称通径，阀座直径，公称压力等，正确的计算选型是确保调节阀使用效果的重要环节。

1．调节阀流量系数计算公式 1.1 流量系数符号：Cv —英制单位的流量系数，其定义为：温度60°F （15.6℃）的水，在16/in 2(7KPa)压降下，每分钟流过调节阀的美加仑数。

Kv —国际单位制（SI 制）的流量系数，其定义为：温度5~40℃的水，在105Pa 压降下，每小时流过调节阀的立方米数。

注：Cv ≈1.16 Kv1.2 不可压缩流体（液体）Kv 值计算公式式中：P 1—阀入口绝对压力KPa P 2—阀出口绝对压力KPaQ L —液体流量 m 3/h ρ—液体密度g/cm 3 F L —压力恢复系数，与调节阀阀型有关，附后 F F —流体临界压力比系数，C V FP P F /28.096.0-=P V —阀入口温度下，介质的饱和蒸汽压（绝对压力KPa ） P C —物质热力学临界压力（绝对压力KPa ）注：如果需要，本公司可提供部分介质的P V 值和P C 值 1.2.2 高粘度液体Kv 值计算当液体粘度过高时，按一般液体公式计算出的Kv 值误差过大，必须进行修正，修正后的流量系数为R VF K V K ='式中：K ′V—修正后的流量系数 K V —不考虑粘度修正时计算的流量系数 F R —粘度修正系数（FR 值从F R ~Rev 关系曲线图中确定）计算雷诺数Rev 公式如下：对于只有一个流路的调节阀，如单座阀、套筒阀、球阀等：VL L K F Q v 70700Re =对于有二个平行流路的调节阀，如双座阀，蝶阀，偏心旋转阀等：VL L K F VQ v 49490Re =值计算式中：P 1—阀入口绝对压力KPa P 2—阀出口绝对压力KPaQg —气体流量 Nm 3/h G —气体比重（空气=1）t —气体温度℃ Z —高压气体（PN ＞10MPa ）的压缩系数注：当介质工作压力≤10MPa 时，Z=1；当介质工作压力＞10MPa 时，Z ＞1，具体值查有关资料。

调节阀口径和Cv值计算.doc

P1 P1 P1 时应用代替△P，V2 应用相对应的值。 2 2 2
公称通径的选择：
调节阀公称通径选择，是由最大 Cv 值、可调范围，以及调节阀有足够的调节余量，这几个因素来决定的。最大 Cv 值和最小 Cv 值是分别在最大流量和最小流量条件计算出的二个数值。
1、最大 Cv 值
鉴于额定 Cv 值有±20％、-10％的调节误差，建议等百分比阀在 90-95％开度内的值作为最大 Cv 值，线性调节阀在 80～90％开度内的值作为最大 Cv 值。
P1 2
G(460 T ) P( P1 P 2）
Cv=
Hale Waihona Puke 2．△P≥P1 时 2
Cv=
Cv=
Q 963
Q G (460 T ) 835P1
Q 287
Q G ( 273 T ) G (273 T ) Cv= 249P1 P ( P1 P 2)
式中：Q:最大流量（ft3/h）(在 14.7psi G: 比重（空气＝１） T:流体温度(°F ) P1:进口绝对压力(1bs/in2abs) P2:出口绝对压力(1bs/in2abs) △P=P1-P2
２、常用 Cv 值
常在低开度下工作，阀芯易于磨损，再从控制性能上考虑，希望阀在 50～80％开度范围工作。
３、最小 Cv 值
阀的最小 Cv 值应在固有的可调范围之内，实际上大多数调节阀控制流体时，开度变化、阀上压差也相应变化。开度与流量之间的固定流量特性，变成了实际的流量特性，可调范围也变小了。阀达到最小 Cv 值时，希望阀在 10～２０％开度上工作，如果要使阀在更小的开度范围内工作，应选择可调范围较小的调节阀，或者改用一台大，一台小的切换阀，用这二台阀分程控制流量。

调节阀口径和Cv值计算

2、用公式(A)和(B)或者用公式(A')和(B'),求出系数R 。

3、从粘度修正曲线上，求出系数R 相对应的Cv 的修正系数。

4、用这个修正系数乘以第一步求出的Cv 。

5、然后，从Cv 值一览表上，选取合适的调节阀口径。

系数R 的计算公式（英制）（公制）R=McsCv Q ·10000……（A ）R=McsCv Q ·44000……（A ＇）R=MssuCv Q ·46500……（B ） R=MssuCv Q ·204600……（B ＇）式中Q=最大流量 gpm Q=最大流量 m 3/hMcs=进口温度下液体运动粘度系数cst Cv=无修正过的CvMssu=进口温度下液体粘度SSU(赛波特秒)备注：液体粘度≥200SSU,使用公式(B)或（B'）计算，粘度小于200SSU,请把SSU 粘度单位换算成cst 粘度单位，再用公式（A ）或（A'）计算。

闪蒸修正热力学认为：当饱和温度的热水或者接近饱和温度的热水，流经调节阀节流口压力会降低，调节阀出口处流出的水中可能会有水蒸气。

在这流动条件下，液体流动的基本定律就不再是正确的。

所以，计算调节阀口径的传统方法也就不适用。

在这种情况下，要求出所要求的Cv 值，应按下列步骤进行。

（1）△T ＜2.8 ℃(5°F) △Pc=0.06 ×P 1......(C)△T ＞2.8 ℃(5°F)△Pc=0.9(P 1-Ps)......(D) 式中：△T=在进口压力下的液体饱和温度与进口温度之差 △Pc=计算流量用的允许压差 (kgf/cm2) P 1=进口绝对压力(kgf/cm2 abs) Ps=进口温度下液体的绝对饱和压力 (kgf/cm2 abs)（2）只有当公式（C ）或(D)计算出的△Pc 小于调节阀上的实际压差△P 时，公式(1)或(1')必须用△Pc,而不准用△P 。

调节阀口径计算方法与调节阀口径选择

调节阀口径计算方法与调节阀口径选择计算调节阀口径需要确定计算流量、确定计算差压、计算流通能力、选择流通能力、验算和确定调节阀口径这六步骤，今天给大家分享调节阀口径选择的相关知识。

流通能力是选择调节阀口径的主要依据。

为了能正确计算流通能力，首无必须合理确定调节阀的流量和压差的数值。

通常把代入流通能力计算公式的流量和压差称为计算流量和计算压差。

1、计算流量的确定计算流量是指通过调节阀的最大流量。

流量值应根据工艺设备的生产能力、对象负荷的变化、操作条件变化以及系统的控制品质等因素综合考虑、合理确定。

但有两种倾向应避免：一是过多考虑余量，使阀门口径选得过大，这不但造成经济上的浪费，而且将使阀门经常处于小开度工作，从而使可控比减小，控制性能变坏，严重时甚至会引起振荡，从而大大降低了调节阀的寿命；二是只考虑眼前生产，片面强调控制质量，以致当生产力略有提高时，控制阀就不能适应，被迫更换。

计算流量也可以参考泵和压缩机等流体输送机械的能力来确定。

有时，综合多种方法来确定。

2、计算压差的确定计算压差是指调节阀阀全开，流量最大时调节阀上的压差。

确定计算压差时必须兼顾控制性能和动力消耗两方面。

阀上的压差占整个系统压差的比值越大，调节阀流量特性的畸变越小，控制性能就越能得到保证。

但阀前后压差越大，所消耗的动力越多。

计算压差主要是根据工艺管路、设备等组成的系统压差大小及变化情况来选择，其步骤如下：①把调节阀前后距离最近的、压力基本稳定的两个设备作为系统的计算范围。

②在最大流量条件下，分别计算系统内各项局部阻力(调节阀除外)所引起的压力损失△PF，再求出它们的总和Σ△PF。

③选择S值。

S值应为调节阀全开时控制阀上压差△PV和系统总的压力损失之比，即S=△PV÷(△PV+Σ△PF)，常选S=0.3-0.5。

但某些系统，即使S值小于0.3时仍能满足控制性能的要求。

对于高压系统，为了降低动力消耗，也可降低到S=0.15。

调节阀口径的公式

调节阀流量系数的计算公式
一．流量系数的定义
1，各类流通系数的定义
C值:工程单位制的流量，定义如下：温度5~40℃的水，再1kgf/cm2(0.1Mpa)压降下，1小时流过调节阀的流量数。

Cv值：英制单位的流量系数，定义如下：温度60F（15.6℃）的水，在1lb/in2（7Kpa）压降下，每分钟流过调节阀的美加仑数。

Kv值：国际单位制（SI制）的流量系数，定义如下：温度5~40℃的水，再105Pa(约1kgf/cm2)压降下，每小时流过调节阀的立方米数
2，各类流通系数的关系
Cv=1.167C; Kv=1.01C
二．调节阀参考计算公式
1，参考计算公式表
表1
注1:一般安全系数：等百分比特性 1.8～2.0 线性特性 1.4 注2：开度计算公式：等百分比特性C
C K i lg 48.11
1+
= 线性特性C
C K i
=
其中 K: 调节阀开度
Ci ：调节阀计算流量系数 C ：调节阀选用流量系数一般K 的范围：10%＜K ＜90%
三．其他参考计算公式
过热温度:进口侧绝对压力（P
1）下饱和温度（T
S
）和介质入口温度（T
1
）之差（T
1
-T
S
）。

饱和蒸汽场合的过热温度为0。

调节阀口径的计算和选定

调节阀口径的计算和选定调节阀口径的确定依据，有两个基准：一是阀全开时，应至少通过正常流量的1.25倍，这是一个停止阀工作在全开或全关位置的安全系数；二是阀的特性和从经济角度来考虑，希望在正常流量时，阀的开度范围控制在30～70%(直线阀）或30～80%（等百分比阀）。

一、确定使用条件1、介质名称，性质及主要物化参数2、工艺参数（流量、阀前、后压力、温度等）3、配管情况(型式、阀前、后直径、系统阻力计算、预估压降比S值等)4、自控对象类型、特点，如主调参数及主要干扰因素等5、调节性能要求，如对泄漏量、稳定性等要求。

二、初选阀型1、根据使用条件初选阀型，并决定流向及流量特性12、按初选的阀型找到该产品系列参数，如DN、PN、Kv等三、Kv值计算公式Kv是国际单位的流量系数。

它定义为：温度为5℃至40℃5Pa下，流过调节阀的每小时立10 的水，在压降方米。

在目前常采用的几种符号中，Cv=1.167C,Kv≈C,除此以外，还有用Cg表示气体，Cs表示蒸汽的流量系数。

Kv值的计算公式有很多种，下面介绍的是一种计算简单，涉及的物化参数较少的计算公式。

Kv-额定流量系数△t-水蒸汽过热度(℃) K-蒸汽修正系数23/h) P-阀前绝对压力(Pa) Q1-液体流量(m 水1蒸汽K=19.3 3/h) P-阀后绝对压力(Pa) 气体流量Qg-(Nm 氨蒸2汽K=25 Gs-蒸汽流量(kg/h) △P-阀前后压差(Pa) 氟里昂K=68.5 r-相对密度(水=1,5～40℃) 甲烷、乙烯蒸汽K=37G-气体比重(空气=1) Pm=(P+P)/2(Pa) 丙烷、丙烯蒸汽K=41.5 21t=介质温度(℃)丁烷、异丁烯蒸汽K=43.5四、计算Kv值根据Kv值计算公式表中的公式，分别计算出最大Kv计大和最小正常流量状态下Kv计小。

五、选定口径31、根据所选择的阀型及流量特性参照m计算值表确定放大系数m从前面介绍的两个依据出发，来圆整Kv计大值，Kv计大是基于最大正常流量Q和最大正常流量时的阀上压差计算得来的，放大系数m=Kv选/Kv计大，在这里推荐，线性阀m=1.63,等百分比阀m=1.972、Kv选=m.Kv计大，参照产品样本中的DN与Kv关系，进行圆整、靠近，确定出相应的DN，Kv.3、根据圆整后Kv/Kv计大，Kv/Kv计小，再查m计算值表，可确定阀相应的最大和最小开度。

调节阀口径计算

计算选定调节阀口径的方法，目前通用的是流通能力法(简称C值法)。

首先根据给定的条件计算出流量系数C的值，然后根据C值查表决定阀的口径。

我国当前使用的流量系数值是按K，值列出的，所以，下面叙述调节阀K，值的计算及其口径的选定。

1.调节间流童系数K，值的计算Kv值的计算公式根据阀使用对象计算和流动条件推导的.对于液体(不可压缩流体)一般按表3.2计算.对气体(可压缩流体)计算方法有许多种，这里仅介绍《调节阀口径计算指南》推荐的方法与平均密度修正法。

(1)计算方法该方法的计算Kv值的有关公式列于表3.2。

式中引进了以下参数和修正系数:电动O型切断球阀：/表3.2所列公式适用于遵循牛顿内摩擦定律的牛顿型流体。

在实际使用时还需要进行修正，一般包括低雷诺数修正、管件形状修正以及平均密度修正等，此处不再赞述。

气动薄膜单座调节阀：/由于考虑影响的因素较多，因此，精度较高，但较复杂。

(2)平均密度修正的计算方法平均密度修正法计算Kv值的公式见表3.30自力式压力调节阀:/对于高压气体(P>10MPa)时，必须引人压缩系数Z予以修正.2.调节间口径的选定调节阀口径的选定是把实际工作所需阀的最大Kvmpa值与标准规格阀的额定Kv值进行比较，选择与Kvmpa值相近且稍大的Kv值，它所对应的阀的口径即为应选的阀径。

(1)阀径计算步骤①根据工艺专业委托的条件，初选阀的型式、流向及流量特性，并决定流量系数Kv值的计算方法.②确定计算Kv值的各项参数值，如阀前、后压力，最大、常用、最小流量，阀前后压差，密度以及其他辅助修正系数(如Fl，Fg，Xt，…)。

③判别工况是阻塞流还是非阻塞流，如为阻塞流工况，且流量较大，则应进行噪声预估计算;如为非阻塞流，一般可不进行噪声预估计算。

④选定合适的K，值计算公式，计算最大流量下阀的Kv max值，并圆整之。

⑤按圆整的Kv.二值在所选阀型的标准系列中，找与靠近的额定Kv值，其对应的阀径即为所选调节阀的阀径。

Cv值计算公式

Cv值计算公式Cv值计算公式在确定调节阀口径时，应根据已知的流体条件，先计算出所需要的Cv值（Kv值），然后在《调节阀选型样本》中的额定Cv值表中，选取合适的调节阀口径。

作为最普遍采用的Cv值计算公式是FCI所规定的。

（英制）（公制）Cv=11.56Q …………………（1—1） Cv=1.17Q …………（1—2）式中Q：最大流量 m2/hr Q：最大流量m2/hrG：比重（水=1）G：比重（水=1）P1：进口压力 kPa·A P1：进口压力kgf/cm2 AP2：出口压力 kPa·A P2：出口压力 kgf/cm2 A 注：P1和P2为最大流量时的压力。

上述Cv值计算公式中的流相为紊流，即雷诺数较大时的场合成立。

但当雷诺数很小时，介质流相接近层流时需要进行修正。

对于粘度在20mm2/S以上的液体，需按下列顺序进行粘度修正。

（1mm2/S=1cst）1）粘度修正①、不考虑粘度影响，用公式（1—）或（1—2）求出Cv值。

②、用公式（1—3），求出系数R。

③、由公式（1—4）、（1—5）或从粘度修正系数曲线上，求出系数R相对应的Cv值的修正系数F R。

④、用这个修正系数乘以第一步求出的Cv值。

⑤、然后从《调节阀选型样本》的Cv值表中，选取合适的调节阀口径。

R= …………………（1—3）Q：最大流量 m3/hrV：操作温度下液体动力粘度 mm2/sCv1：未修正过的Cv当R≤70时，其修正系数F R= ………………… …… ( 1—4）当R ＞70时，其修正系数F R =0.95+ …………………（1—5）2）闪蒸修正饱和温度或接近饱和温度的液体，当通过阀座时会出现压力降低，因而即使进口压力P1在进口温度下的饱和压力Pv 以上，但阀座后的出口局部有可能降低到Pv 以下。
