数控车床的几种精确对刀方法数控车床是一种通过计算机控制实现工件切削的自动化机床。
在数控车床的使用过程中，精确对刀是非常重要的一步，它决定了工件的加工质量和精度。
下面将介绍几种常见的数控车床精确对刀方法。
1. 工件测量法：这是最基本的对刀方法，即通过量具来测量工件的尺寸，然后根据工件的实际尺寸来调整刀具的位置，以确保切削位置与工件要求一致。
这种方法适用于尺寸较小的工件，如直径小于200mm的轴类零件。
2. 示值表法：这是一种通过示值表来测量工件与刀具之间的距离，进而调整刀具位置的方法。
示值表的工作原理类似于千分尺，通过测量两个接触点间的位移来确定距离，通过示值表的读数来确定刀具位置是否正确。
这种方法适用于较大尺寸的工件，如直径大于200mm的轴类零件。
3.比较法：这是一种通过对比工件和标准工件之间的差异来判断刀具位置是否正确的方法。
首先需要准备一个与工件尺寸要求一致的标准工件，然后将标准工件固定在主轴上，调整刀具位置，使得切削位置与标准工件相吻合。
然后将工件固定在主轴上，通过比较工件和标准工件之间的差异，调整刀具位置，直至二者之间的差异最小。
这种方法适用于形状复杂、尺寸要求高的工件。
4.零刀具法：即在对刀时使用一个零刀具，这个刀具的长度和切削刀具相同，但是没有切削刃。
首先将零刀具安装在刀塔上，通过调整零刀具的位置和工件之间的间隙，使得零刀具与工件接触，然后通过测量零刀具与工件的间隙来确定刀具位置是否正确。
当零刀具与工件之间的间隙为零时，即可确定刀具位置正确。
这种方法适用于切削刀具无法直接测量的情况下，如刀具形状复杂或刀具长度超过测量仪器范围的情况。
需要注意的是，对于数控车床的精确对刀方法，不同的机床可能会有不同的要求和适用范围，具体的对刀方法应根据机床的实际情况和工件要求来选择。
在对刀过程中，还需要注意对刀时机床的静止状态、对刀速度和对刀力度的控制，以确保对刀的准确性和稳定性。
此外，对于精度要求较高的工件，还可以采用自动对刀装置、光学对刀仪等专用设备来实现更精确的对刀。

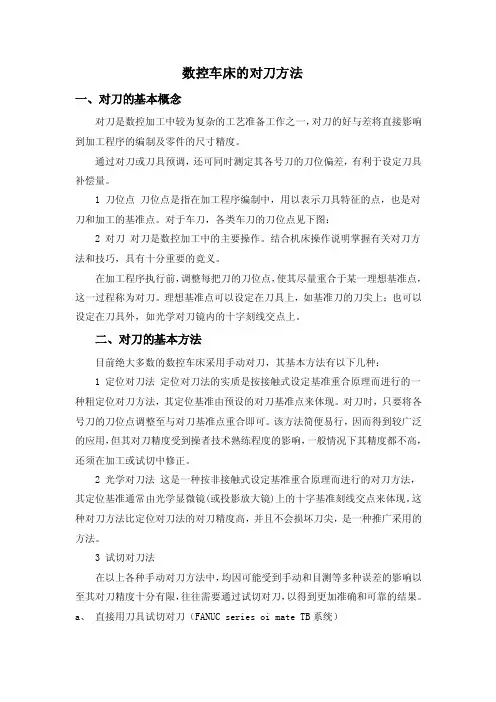

数控车床的对刀方法
数控车床的对刀方法一、对刀的基本概念对刀是数控加工中较为复杂的工艺准备工作之一，对刀的好与差将直接影响到加工程序的编制及零件的尺寸精度。
通过对刀或刀具预调，还可同时测定其各号刀的刀位偏差，有利于设定刀具补偿量。
1 刀位点刀位点是指在加工程序编制中，用以表示刀具特征的点，也是对刀和加工的基准点。
对于车刀，各类车刀的刀位点见下图：2 对刀对刀是数控加工中的主要操作。
结合机床操作说明掌握有关对刀方法和技巧，具有十分重要的竟义。
在加工程序执行前，调整每把刀的刀位点，使其尽量重合于某一理想基准点，这一过程称为对刀。
理想基准点可以设定在刀具上，如基准刀的刀尖上；也可以设定在刀具外，如光学对刀镜内的十字刻线交点上。
二、对刀的基本方法目前绝大多数的数控车床采用手动对刀，其基本方法有以下几种：1 定位对刀法定位对刀法的实质是按接触式设定基准重合原理而进行的一种粗定位对刀方法，其定位基准由预设的对刀基准点来体现。
对刀时，只要将各号刀的刀位点调整至与对刀基准点重合即可。
该方法简便易行，因而得到较广泛的应用，但其对刀精度受到操者技术熟练程度的影响，一般情况下其精度都不高，还须在加工或试切中修正。
2 光学对刀法这是一种按非接触式设定基准重合原理而进行的对刀方法，其定位基准通常由光学显微镜(或投影放大镜)上的十字基准刻线交点来体现。
这种对刀方法比定位对刀法的对刀精度高，并且不会损坏刀尖，是一种推广采用的方法。
3 试切对刀法在以上各种手动对刀方法中，均因可能受到手动和目测等多种误差的影响以至其对刀精度十分有限，往往需要通过试切对刀，以得到更加准确和可靠的结果。
a、直接用刀具试切对刀（FANUC series oi mate TB系统）1) 用外圆车刀先试切一外圆，测量外圆直径后，按→ → 输入“外圆直径值”，按键，刀具“X”补偿值即自动输入到几何形状里。
2) 用外圆车刀再试切外圆端面，按→ → 输入“Z 0”，按键，刀具“Z”补偿值即自动输入到几何形状里。
