高压开关柜检修流程卡
35kV(KYN)型开关柜检修现场作业指导书
35kV KYN开关柜检修现场作业指导书1 范围
本作业指导书适用于变电所内35kV KYN型开关柜的检修。
2 修前准备
2.1 备品备件(见表1)
2.2 工器具(见表2)
表2 工器具
2.3 材料(见表3)
表3 材料
2.4 危险点分析(见表4)
表4 危险点分析
2.5 安全措施(见表5)
表5 安全措施
3 作业程序及作业标准
3.1 35kV KYN 开关柜检修作业流程图(见图1)
图1 作业流程图3.2 检修内容和工艺标准(见表6)
表6 检修内容和工艺标准
4 设备检修记录卡(见表7)
表7 设备检修记录卡
5SF6气体充气方法及要求
.
.
附录A
(资料性附录)
SF6气体充气方法及要求
表A.1 SF6气体充气方法及要求。
高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电(检修)操作规程一、KYN28A-12高压开关柜“五防”联锁操作要求:1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时,接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。
注:KYN28A-12高压开关柜在正常运行时,应闭门操作。
(一)、送电操作程序:1.通过转运车将断路器手车(或PT手车)推到柜前,把转运车升到合适位置,将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置,然后将手车的左右把手同时向外推至把手Ⅰ位置,使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内,并用扣件锁定;3.关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接地刀操作手柄(逆时针转90°)打开接地刀,抽出接地刀操作手柄关闭接地刀操作活门,并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态,并观察电源电压属于正常范围后,关闭仪表室门。
5.用就地或远方操作方式控制操作(处在开关柜试验位置的)断路器合、分各一次,确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内,顺时针转动将手车推入开关柜工作位置(手车到达工作位置时会发出“卡嗒”的扣锁响声),取出手车推进摇把。
高压开关柜检修规程
10KV开关柜检修及校验规程第一章检修一、总则(一)本规程适用于磷复肥工区电压等级为10kV高压开关柜的检修。
(二)高压开关柜的检修一般分为:1.日常维护:即现场检修,包括必要的清扫维护和检查调整。
一般3个月或停车检修时进行一次。
2.计划检修:高压开关柜的解体检修,包括柜内真空断路器的检查维护,开关柜内一次设备预防性试验、微机保护器的更换、母线停电检修。
并包括小修全部项目。
计划检修每一~二年一次。
(三)高压开关柜的检修周期及检修前、后的试验项目和标准按《楚星公司电控部开关站检修规程》执行。
二、检修所需人员及机具材料(一)所需人员:3~6人。
(二)工具:常用电工工具及专用检修工具。
(三)材料:润滑油1kg;;油漆(红、黄、绿各1kg/台);扁油刷1把;抹布0.5kg;防锈漆2kg;干黄油2kg三、高压开关柜的检修周期(一)日常维护:3个月或停车检修时进行一次。
(二)计划检修:每一~二年一次。
四、高压开关柜的检修说明(一)高压开关柜的检修,包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过压保护器等设备,关于开关柜内的独立设备,如本检修工艺未详细说明,可参见相关设备的检修工艺。
(二)开关柜内二次回路每三月检查一次,对小车隔离触指进行检查;操作机构的合闸与分闸线圈的电阻,每二年测量一次。
五、高压开关柜日常维护项目和要求(一)检查、清扫开关柜,柜体清洁无灰尘。
柜面观察窗清洁透明。
(二)柜面元件安装端正,接线牢固,电度表、高压带电指示装置、继电器及信号灯工作正常,符合相关规定。
检查开关位置指示信号灯指示正确。
(三)检查开关柜密封良好,门锁齐全,机械和电气带电闭锁装置作用可靠,在有电情况下不能打开柜门。
手车位置检测行程开关作用良好,能正确反映手车位置。
开关机械位置闭锁装置作用良好。
检查二次回路连接牢固,接线正确。
(四)拉出手车,检查开关柜后部带电防护档板作用良好,开关手车拉出后能自动复位。
高压开关柜检修试验工序工艺卡
高压开关柜检修试验工序工艺卡范围:本作业书适用于10-35kV高压开关柜检修试验。
现场作业工序工艺标准卡
工作票编号:XX变电站
工作内容:XX变电站:1号主变10kV侧母线桥及避雷器、10kVI段母线及所属设备、10kV1号站用变、10kV电容一路电容
器组预试, 10kVI段母线所属开关(出线:905、907、
站用变:961、电容:971)年检预试
工作负责人:
作业班组:
工器具及材料准备表1、工具(责任人签名:)
2、图纸资料(责任人签名:)
3、备品备件(责任人签名:)
一次设备现场作业工序工艺确认卡日期:温度:湿度:
一、一次设备(标红部分为母线停电时需做项目)
二、二次设备
说明:1、因保护种类不同,以下年检作业书选取常用保护为例,其中905、907为出线开关保护,971为电
容开关保护,961为站用变开关保护。
日期:温度:湿度:
年检预试工作结束前检查。
6KV高压开关柜检修规程
目录6KV开关柜检修................................................. 错误!未定义书签。
1.06KV开关柜概述及技术规范 .................................... 错误!未定义书签。
2.0检修周期、项目:............................................. 错误!未定义书签。
3.0检修项目:................................................... 错误!未定义书签。
4.0检修前的准备工作:........................................... 错误!未定义书签。
5.0检修项目及质量要求:......................................... 错误!未定义书签。
6KV开关柜检修1.0 6KV开关柜概述及技术规范1.0.1 6KV开关柜概述我厂的6KV开关柜全部是铠装移开式金属封闭开关柜(真空断路器为中置式手车)1.0.26KV开关柜检修技术规范1.1 检修前准备工作1.1.0 检修准备和条件:1.1.1 制定安全技术措施,做好技术交底工作,使每一个参加检修工作的员都了解检修项目和内容;1.1.2 拟定好检修方案,确定检修项目,编排工期进度;1.1.3 准备好检修场所和工器具;1.1.4 准备好专用工作服和其他防护用品;1.1.5 准备好相关资料、记录本、表格、检修报告等;1.1.6 准备好所用材料、备品备件;1.1.7 办理工作票,完成开工手续;1.2 解体检修的条件:断路器达到规定的分、合闸次数或累计分、合闸电流值,就要在运行中记录断路器分、合闸故障、分、合闸次数、分、合闸电流值,对频繁操作的断路器,要记录计数器的动作次数,以作为解体检修的依据,记录某气室发生内部故障异常现象;1.3真空断路器技术参数:1.3.1 综合保护装置:综合保护装置具有完善的保护功能、高可靠性和高抗干扰能力(在电动机启动或电流发生突变时,保护装置不得出现误动、拒动、装置黑屏及数据丢失等情况)、完整的就地操作和显示、完善的自检功能、网络时间同步功能、强大的通讯能力、保护和监控分开处理能力;变压器回路应装设速断、过流、过负荷、接地、零序保护及非电量保护(如温度、瓦斯、油位保护等);高压电动机回路应装设速断、过流、过负荷、单相接地、低电压等保护,环形铁芯式电流互感器应有接地故障监测功能,所有额定容量为2000KW及以上高压电动机应带有三相纵联差动保护继电器,以保护电动机绕组;2.0检修周期及项目2.0.1 检修周期:2.0.1.1 大修周期:一般在投入运行后的1年内和以后每隔3年大修一次,运行过程中发现异常或在承受短路电流后应进行大修;2.0.1.2 小修周期:一般每年2次;3.0 检修项目3.0.0 真空开关的大修项目:3.0.1 真空灭弧室清扫检查;3.0.2 检查各紧固件状况;3.0.3 检查各操作传动机构的连接部件;3.0.4 检修生锈、变形、损坏弹簧;3.0.5 检查主回路的导电部位;3.0.6 检查真空灭弧室真空度;3.0.7 主回路触点开距、超程测试调整;3.0.8 操作机构自由脱扣测试;3.0.9 开关“五防”闭锁装置的检查测试;3.0.10 开关机械特性测试;3.0.11 大修的电气试验和运行;3.0.2 .0 真空开关的小修项目:3.0.2.1 处理存在隐患和缺陷;3.0.2.2 检查主回路插件的接触情况;3.0.2.3 开关操作机构、储能机构紧固加油;3.0.2.4 检查开关分合闸及储能指示是否正确;3.0.2.5 开关合闸接触器检查,触点打磨;3.0.2.6 分合闸线圈电阻值、对地绝缘测试,转换开关切换检查;4.0 检修前的准备工作4.0.1 查阅相关档案,了解开关柜的运行情况:4.0.1.1 运行中所发现的缺陷和异常(事故)记录,承受短路的次数和情况;4.0.1.2 查阅检修记录,确定开关检修项目;4.0.1.3 查阅上次大修总结报告和技术档案;4.0.1.4 查阅相关试验记录,了解运行情况;4.0.1.5 进行大修前的试验,确定附加检修项目;4.0.2 编制大修工程技术措施、组织措施计划:4.0.2.1 人员组织及分工;4.0.2.2 施工项目及进度;4.0.2.3 特殊项目的施工方案;4.0.2.4 确保施工安全、质量的技术措施和现场防火措施;4.0.2.5 主要施工工具、设备明细表,主要材料明细表;4.0.2.6 绘制必要的施工图;4.0.3 维修注意事项:4.0.3.1 对运行中的真空断路器进行外观检查时,要防止不小心进入高压危险区域;4.0.3.2 当真空断路器处于“分闸”状态,小车整体处于开关柜外时,才能检修操作;4.0.3.3 真空断路器采用电动储能、弹簧分合闸操作机构,在检修前要释放储能;4.0.3.4 注意:勿使真空开关的绝缘壳体、法兰的熔接部分和排气管的压接部分碰触硬物而损坏;4.0.3.5 真空开关管外表面脏污时,应使用汽油等溶剂擦拭干净;4.0.3.6 进行操作时,注意力要集中,不得疏忽大意,掉落物件损坏其他装置;4.0.3.7 不许用湿手、脏手去触摸真空断路器;4.0.3.8 切勿将断路器当脚踏平台使用,不许将其他物件放置在断路器上面;4.0.3.9 拆卸真空断路器零部件的程度不得超过实际需要;4.0.3.10 必须注意:松动过的螺栓螺帽之类零部件,恢复时要完全紧固,与之配套的弹簧垫圈要换新,保证弹簧垫圈的弹性;4.0.3.11 检修工作结束后,要认真的清点工器具和其他物件,仔细检查是否有物件遗留到开关中;5.0 检修项目及检修质量要求5.0.1 真空开关的检修:5.0.1.1 检查外观有无异常,特别是外表面有无脏污、裂纹、爬电现象,做相应处理;5.0.1.2 检测触头磨损量,用触头超行程数据的变化来判断,超出允许范围时需更换开关管;5.0.1.3 在真空断路器合闸状态下,用肉眼检查能否看见套着触头超行程弹簧的连杆上的红色标记,如果看不见,则需更换开关管;5.0.1.4 用肉眼检查真空开关管可动轴部分的目标线,若看不到目标线,则需更换开关管;5.0.1.5 根据计数器的读数确定真空开关管分合闸次数,分合闸次数达到10000次时,需进行耐压试验;分合闸次数达到20000次时,需更换开关管;5.0.1.6 用耐压试验的方法来判断真空开关管的真空度:将真空开关管处于断开状态,在开关管触头间加试验电压,具体方法:用一可调50Hz交流电源电压,以20KV/min的升压速度,一直升到断路器的工频耐压值,如果在电压上升过程中,因放电使电流表指针摆动,则立即降低电压到零,然后再缓慢升压,如此操作2-3次,如果真空开关管能够承受工频耐压值10S以上时间,则认为正常;真空开关管不正常时,随着施加电压的升高,电流也增加,电流表指针偏转就会超刻度;5.0.2 高压带电部分检修5.0.2.1 外观检查主回路:导电部分有无变色,核实夹紧状态是否正常;可动联结部件接触点油膏的附着情况是否变化,如果油膏变色或硬化,清除并更换新的油膏;固定联结部件夹紧装置是否正常,有松动之处必须紧固,检查绝缘外壳、支撑绝缘子是否有破损、爬电现象;5.0.2.2 绝缘电阻测定:用2500V摇表测定各部分绝缘电阻,若测定值小于标准值,用干布拭干净绝缘件表面后再次测定;若多次测定后,绝缘电阻值仍不能达到要求,应查清原因;5.0.2.3 测定接触电阻:在真空断路器主回路端子间通过10-100A直流电流,测定真空开关管两个端子间、主回路端子间必须检测部位的电压降;5.0.2.4 开关主回路母线固定螺栓加厚垫之间应留有5mm间隙,不得构成环流;5.0.3 真空开关操作机构部分的检修5.0.3.1 外观检查和检修:5.0.3.1.1 紧固松动部分;5.0.3.1.2 部件生锈、变形、损伤检查:生锈部件处理锈斑后要涂抹适量防锈油,以防再次生锈;部件变形、损伤影响到操作机构的灵活性时,必须更换;5.0.3.1.3 清理各传动机构老化变质润滑油脂,并涂抹适量新油脂;5.0.3.2 分合闸操作试验5.0.3.2.1 手动分、合闸操作试验:5.0.3.2.1.1 采用电磁操作机构的断路器:用手操动手柄合闸操作,再用手按动脱扣按钮进行分闸操作,应确认真空断路器分、合闸动作无异常;5.0.3.2.1.2 采用电动弹簧储能的操作机构断路器:用手动操作方式,使储能机构储能,先按下手动合闸按钮进行合闸操作,然后按下手动分闸按钮进行分闸操作,如此,手动储能、合闸、分闸试验操作2-3次,应确认断路器储能、分、合闸动作无异常;5.0.3.2.2 自由脱扣试验5.0.3.2.2.1 采用电磁操作机构的断路器:用手操动手柄合闸操作,并保持在合闸位置上,然后按下脱扣按钮使断路器脱扣,然后缓慢拨回手柄,核实能否进行下一次操作,确认操作无异常;5.0.3.2.2.2采用电磁操作机构的断路器:以手动方式储能,然后按下脱扣按钮使断路器脱扣,应确保断路器脱扣先动作,然后再次储能,核实能否进行下一次操作,确认操作无异常;5.0.3.2.3 通电分、合闸试验:将专用试验电源接到断路器相应控制端子上,接通控制回路电源,确认断路器电动方式的储能、分闸、合闸无异常;5.0.3.3 分合闸操作试验时,应核实真空断路器的分合闸指示和操作次数计数器能否正常工作;5.0.3.4 最低工作电压:测定最低分合闸动作电压和最低脱扣动作电压的方法:在合闸操作回路或脱扣操作回路内串接可调变阻器和直流电流表,调节变阻器的电阻来测定最小动作电流,按下式求出最低动作电压:最低合闸动作电压=最小合闸动作电流x测试中测得的电阻值(V)最低脱扣动作电压=最小脱扣动作电流x测试中测得的电阻值(V)5.0.4控制部分的检修5.0.4.1控制回路元件:5.0.4.1.1核实控制元件安装部分的夹紧状态,若有松动,必须紧固;5.0.4.1.2核实辅助开关的动作情况,若动作不良进行调整;5.0.4.1.3检查辅助开关触点的导通情况,若有氧化、磨损严重接触不良等情况,需处理或更换;5.0.4.1.4 检查控制接触器、控制继电器等触点状况,若有氧化、磨损严重接触不良等情况,需处理或更换;5.0.4.2 测定绝缘电阻:用500V(兆欧表)控制线路摇表测对地绝缘电阻(测试时将线路上的电子器件如综保、变送器等接线拆开,防止损坏),整个控制回路绝缘电阻应大于2MΩ;。

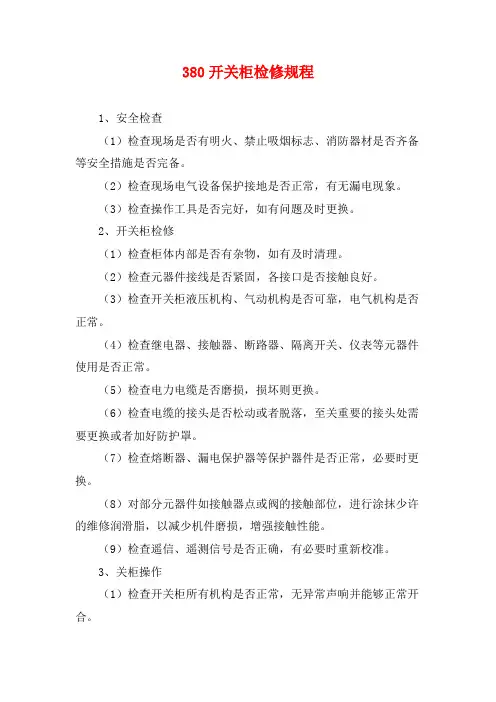

380开关柜检修规程
380开关柜检修规程
1、安全检查
(1)检查现场是否有明火、禁止吸烟标志、消防器材是否齐备等安全措施是否完备。
(2)检查现场电气设备保护接地是否正常,有无漏电现象。
(3)检查操作工具是否完好,如有问题及时更换。
2、开关柜检修
(1)检查柜体内部是否有杂物,如有及时清理。
(2)检查元器件接线是否紧固,各接口是否接触良好。
(3)检查开关柜液压机构、气动机构是否可靠,电气机构是否正常。
(4)检查继电器、接触器、断路器、隔离开关、仪表等元器件使用是否正常。
(5)检查电力电缆是否磨损,损坏则更换。
(6)检查电缆的接头是否松动或者脱落,至关重要的接头处需要更换或者加好防护罩。
(7)检查熔断器、漏电保护器等保护器件是否正常,必要时更换。
(8)对部分元器件如接触器点或阀的接触部位,进行涂抹少许的维修润滑脂,以减少机件磨损,增强接触性能。
(9)检查遥信、遥测信号是否正确,有必要时重新校准。
3、关柜操作
(1)检查开关柜所有机构是否正常,无异常声响并能够正常开合。
(2)检查柜门是否能够正常关闭,有必要时进行微调。
(3)开关柜完成检修后,应备案记录并恢复现场。
高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电(检修)操作规程1000字一、前言高压开关柜是电网重点设备之一,其送电和停电操作直接关系到电网运行的安全和稳定。
因此,建立一套严谨可靠的操作规程,对保障电网运行安全至关重要。
本文主要针对高压开关柜的送电和检修操作提出一些规程和要求,供电网工作人员参考使用。
二、送电操作规程1. 操作前,应进行必要的安全检查,保障操作人员和工作场所的安全。
2. 打开遥控设备,查询开关柜及阀门是否在正常位置。
3. 切断本地断路器,并锁定,标明“禁止合闸”标志。
4. 安装地线,填充隔离杆高压导线下方空隙。
5. 合闸本地隔离开关,将接地刀具旋转到加速接地位置。
将装置上的隔离开关或带电显示仪前的挡板移开。
6. 在铁塔或架空线路中拉通线路后,慢慢合上退出开关,接通本地断路器。
在三相电压均为零时合闸本地断路器。
同时,逐级合闸其他断路器,按照送电方案操作。
7. 合闸后进行线路运行状态和保护装置情况的检查。
8. 将设备在正常电压下运行10分钟以上,进行实际运行检查。
三、停电操作规程1. 操作前,应进行必要的安全检查,保障操作人员和工作场所的安全。
2. 根据停电方案,实行合理的停电操作及传达工作。
3. 切断高压隔离开关及本地断路器,将任何一个环节错误判断,会严重影响电网安全。
4. 断开一段电缆或绝缘导线,装上专用短接器,并接地。
5. 将变压器低压侧接地并短接。
6. 在确认线路电压为零后,应及时切断三相电源,并拉上隔振开关,并使用绳索进行固定。
7. 对停电现场进行审查和清理,删除隐患和避免事故发生。
四、检修操作规程1. 操作前,应进行必要的安全检查,保障操作人员和工作场所的安全。
2. 根据检修方案,做好相关传达及注意事项。
3. 必须设立警戒线,清除工作区周围的物品,为工作带来最佳条件。
4. 切断高压离线开关,并将离线开关上下的隔离开关分离。
5. 离线开关分离后,将装置上的隔离开关或带电显示仪前的挡板移开。
此时,隔离开关卡头块、触头及相关部件不得拆开或拆卸。
高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电(检修)操作规程一、KYN28A-12高压开关柜“五防”联锁操作要求1.防止误分合断路器:断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车:断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀:断路器手车必须处于试验位置时,接地刀才能进行合闸操作。
4.防止带接地刀送电:接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔:断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。
注:KYN28A-12高压开关柜在正常运行时,应闭门操作。
二、送电操作程序1.通过转运车将断路器手车(或PT手车)推到柜前,把转运车升到合适位置,将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置,然后将手车的左右把手同时向外推至把手Ⅰ位置,使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内,并用扣件锁定。
3.关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接地刀操作手柄(逆时针转90°)打开接地刀,抽出接地刀操作手柄关闭接地刀操作活门,并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态,并观察电源电压属于正常范围后,关闭仪表室门。
5.用就地或远方操作方式控制操作(处在开关柜试验位置的)断路器合、分各一次,确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内,顺时针转动将手车推入开关柜工作位置(手车到达工作位置时会发出“卡嗒”的扣锁响声),取出手车推进摇把。
高压开关柜送电、停电(检修)操作规程
3.用手车推进摇把(逆时针方向)将手车退出到开关柜试验位置(手车到达试验位置时会发出“卡嗒”的扣锁响声),取出手车推进摇把。
此时断路器处于开关柜试验位置,属于停电待用状态(冷备用状态)。再次送电时可省略送电操作程序的第1、2、3项操作步骤。
(或二次熔断器)处于合闸状态,并观察电源电压属于正常范围后,关闭仪表室门。
5.用就地或远方操作方式控制操作(处在开关柜试验位置的)断路器合、分各一次,确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内,顺时针转动将手车推入开关柜工作位置(手车到达工作位置时会发出“卡嗒”的扣锁响声)
四、高压电缆室停电检修操作程序:
1.完成停电操作程序的所有步骤。
2.打开接地刀操作活门,用接地刀操作手柄(顺时针转90°)使接地刀合闸,
抽出接地刀操作手柄并确认接地刀处于合闸状态。此时电缆出线侧已处于安全接地状态。
3.打开开关柜后门(电缆室门),用高压验电装置检测并确认电缆室内的所有导电部分完全处于停电状态后,检修人员才可进入高压电缆室进行工作。
4.防止带接地刀送电—接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。
注:KYN28A-12高压开关柜在正常运行时,应闭门操作。
将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内,并用扣件锁定;
3.关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接关闭接地刀操作活门,并确认接地刀处于分闸状态。
高压开关柜检修规程
高压开关柜检修规程一、断路器正常运行与维护断路器的运行监视(1)断路器工作电流在正常情况下不得超过额定值。
(2)断路器操作电压正常情况下直流母线电压220V,最高允许合闸电压240V,最低值为180V,最高允许跳闸电压240V,最低值为145V。
(3)断路器各相的绝缘电阻应符合规定3-10KV,用2500V摇表测量绝缘电阻不小于30MΩ。
二、断路器投入运行前的检查1、断路器检修工作票已收回,安全措施已拆除。
2、本体及套管清洁,无裂纹及放电痕迹。
3、外壳接地紧固,接触良好。
4、各元件接地紧固,接触良好。
5、各机械零件正常,无损坏,机械闭锁已打开。
6、操作机构整洁,辅助触点良好,各部接线无松动。
7、拉合闸操作试验和保护跳闸试验,动作灵活良好。
8、按继电保护要求,切换保护连片。
三、断路器投入运行操作注意事项1、操作远方控制开关时,不要用力过猛,以防损坏控制开关;也不得返回太快,以防断路器机构未合上。
2、就地操作时应迅速果断。
3、在断路器操作后,应查有关信号灯及测量仪表的指示以判断断路器动作的正确性。
还要到现场检查断路器指示位置是否正确。
4、断路器一般不带负荷手动合闸。
四、断路器运行中检查1、合闸后,查看有关仪表,发现异常立即处理。
2、定时检查套管是否清洁无损,有无电晕和放电现象。
3、断路器内部有无振动和异音。
4、直流操作电源正常,回路开关合适完好。
五、断路器故障合闸后,应做好纪录并进行以下检查:1、接线端子有无损坏,引线是否松脱,有无过热。
2、操作机构及拉杆绝缘体、支持绝缘件有无损坏。
3、有无其他异味。
六、断路器的运行与维护真空断路器一般半年维修一次,同时也可根据运行情况和运行经验适当延长,其定期维护项目如下:1.检查断路器的超行程和行程。
2.检查真空灭弧室是否漏气。
3.检查二次回路的接线是否松动。
4.检查辅助开关接触是否良好。
5.检查每相主导电回路电阻值。
6.扫除吸附在导电部分和绝缘子上的灰尘。
7.检查紧固螺栓是否松动。
高压开关柜检修规程
高压开关柜检修规程高压开关柜检修规程1目的为保证高压开关柜的试验质量,确保高压开关柜的安全运行制定本规程。
2范围本规程适用于对高压开关柜的试验作业工作。
3概述及术语 3.1概述高压开关柜试验作业的内容有高压开关的预防性试验试工作。
3.2术语无4人员资质和职责 4.1人员资质参加工作人员必须是从事变电试验专业人员,具备上岗资格。
4.2职责4.2.1工作负责人4.2.1.1负责本班开工前的安全措施,技术措施的检查与落实;4.2.1.2负责组织,指挥本班作业人员按照分工在检修工作中安全作业,保证质量。
4.2.1.3负责检查现场情况,及时纠正违章行为。
4.2.2工作人员4.2.2.1认真执行《电业安全工作规程》,和《电力预防性试验规程》。
4.2.2.2严肃工艺纪律,完成检修负责人分配的工作,并按对自己所检修的质量负责。
5工艺和作业程序及标准 5.1工艺和标准本作业指导书执行《电力预防性试验规程》 5.2作业程序5.2.1根据运行情况确定检修重点项目; 5.2.2制定组织,技术,安全“三大措施”; 5.2.3备齐工具,材料备品及测试仪器; 5.2.4准备大修工序卡,说明书及有关资料; 5.2.6负责人办理工作票开工手续; 5.2.7试验人员按下列程序进行作业;1)高压开关柜周围试验区设置遮栏,并在者栏上悬挂适当数量的“止步,高压危险”的标示牌。
2)检查开关柜内的各高压设备是否有损坏,破裂的地方。
3)通过《电力设备预防性试验规程》中的《断路器试验》章节进行试验: 1.绝缘电阻试验。
2.断路器,隔离开关及隔离插头的导电回路电阻的测量(注意试验接线的电压和电流各自分开)。
3.断路器的合闸时间,分闸时间,和三相分,合闸的同期性 4.交流耐压试验。
5.断路器速度特性的试验。
6.操作机构合闸接触器和分,合闸电磁铁的最低动作电压。
合闸接触器和分合闸电磁线圈的绝缘电阻和直流电阻的测量。
7.电流互感器的试验。
高压开关柜检修标准流程(三隆)
高压开关柜检修标准流程1 适用范围本检修流程标准适用于中海惠炼6kV、10KV高压开关柜的检修2 风险评估2.1 据设备状况,确定检修内容,编制检修计划、进度和方案。
2.2 组织好检修人员,进行技术交底,讨论完善检修方案,明确检修任务。
2.3备好检修所用设备、材料、工器具、备品配件和文明、安全检修所用物品。
2.4 做好安全防护措施,办好工作票、动火票等检修所需的所有工作。
2.5 作业人员必须穿戴好工作服、安全帽、防护眼镜、劳保手套和绝缘劳保鞋等劳动保护用品,做好安全防护措施。
3 隔离措施:(包括设置警示牌、做警戒线等)3.1 检修高压柜停电后,作业人员应测试确认主回路电缆头无电压,然后合上该高压柜的接地刀闸或接地线;所停断路器柜门挂“禁止合闸,有人工作”警示牌,接地刀闸把手挂“已接地”警示牌。
3.2 作业前,作业人员应向相关人员了解作业环境危害因素,采取必要的应急措施;首先观察周边环境是否有异常;是否有来电的可能或者停错电的可能。
验明确无电压后,才进行作业。
平台作业时,要考虑防滑、防坠落因素。
4 现场规格化4.1 检修作业开始前应先在作业区内设好检修作业区、工具摆放区、配件材料摆放区、废物处理区,并用醒目标牌标示各区域。
4.2检修作业开始后及结束前十分钟为现场清理时间,由作业组HSE监督员负责组织清理。
4.3检修作业时必须确保作业现场整洁规范,适时清理作业垃圾,检修作业完成后,及时清理回收所有工具、材料,做到工完料尽场地清。
4.4 在进行卫生清扫时,应尽量避免扬尘,以免造成被检修设备二次积灰。
5 工具材料作业人员个人工具、各类成套扳手(9件以上套筒扳手、梅花扳手、呆扳手、内六角扳手、12″及以上活扳手等)、小号一字螺丝刀、万用表、高压摇表、毛刷、皮老虎、抹布、工业吸尘器、凡士林、黄油,作业人员可根据现场实际选择适用的工具、材料。
6 检修步骤6.1 电缆室清扫检查:6.1.1 拆开电缆室挡板。
6.1.2 用干布擦试绝缘子电缆。
高压开关柜开关检修流程
高压开关柜开关检修流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压开关柜开关检修流程一、准备工作阶段。
在进行高压开关柜开关检修之前,需要进行一系列准备工作。
高压配电柜检修规程
高压配电柜检修规程1.适用范围。
本规程适用于我公司10KV配电柜(包括各种配电柜、箱及成套柜)的检修。
2.检修周期与检修项目。
2.1检修周期。
2.1.1大修周期:一般在投入运行后的1年内和以后每间隔3年大修一次。
运行过程发现异常或在承受短路电流后应进行大修。
2.1.2小修周期:一般每年一次。
2.1.3每当断路器开断失误,应检查一次。
2.1.4开关柜运行或操作出现事故时,应检查一次。
2.2检修项目。
2.2.1清扫柜内外设备的灰尘,污物。
2.2.2检查各接触部位螺栓紧固情况,有无过热、放电痕迹。
2.2.3检查主回路元器件,继电器,保护模块,测量仪表及二次回路的完好情况。
2.2.4检查安全连锁装置的性能和动作情况。
2.2.5检查各瓷瓶、套管是否有裂纹及放电痕迹。
2.2.6检查柜内元器件是否清洁、线路是否凌乱。
2.2.7检查接地装置的完好情况。
2.2.8检查继电保护装置是否齐全,整定值是否正确,动作是否可靠。
2.2.9检查高压柜网状遮拦是否完整、门锁是否完好。
2.2.10检查高压柜各安全警示牌是否悬挂正确,各标志是否齐。
2.2.11检查高压柜电缆头有无放电现象,电缆头是否清洁。
2.2.12检查配电柜顶部无漏水,周围无易燃易爆物品。
3.注意事项。
3.1设备检修前须参照有关的安全操作规程,对施工现场的安全措施进行全面的检查。
3.2各部件在拆除前应认真查对或作好编号,并作好记录。
3.3部件拆装时联接紧固力要对称均匀,力度适当。
3.4所有零件要保护其加工面,拆装时应避免直接敲击,存放时不得砸碰,精密部件的工作面不得被锈蚀并作好保护。
3.5检修现场应保持整洁,文明施工,部件摆放有序,并注意防火防尘。
3.6检修工作结束时,一定要查清使用过的工具。
高压开关柜检修流程卡2
班组: 项目名称:
检修前的准备工作:
1、检修前一天,根据检修项目办理相关工作票、检修票、检修方案。
并根据工作任务准备好检修现场有关检修记录、材料、工具等。
2、组织检修人员学习检修工艺规程及措施和有关注意事项,并进行技术交底,明确分工。
3、按安全规程办理相关的工作票手续,做好现场安全措施,并进行安全交底。
工作负责人向参检各班组工作人员交代变电站布置的安全措施,工作负责人和运行人员到现场实际检查所布置的安全措施是否符合工作要求。
安全员要对变电站所做的安全措施再次进行检查。
4、工作负责人对现场安全措施进行核对无误,工作现场注意事项已交代完毕,具备开工条件。
5、在运行负责人同意开工后,工作负责人办理工作许可手续。
接点的紧固螺
3柜内检修。
高压配电柜的检修流程
2 现场解体大修需要时,应有制造厂的专业人员指导. 3 对各检修项目的责任人进行明确分工,使负责人明确各自的职责内容. 第十四条 检修环境的要求 断路器的解体检修,尤其是 SF6 断路器的本体检修对环境的清洁度,湿度的要求十分严格,灰尘,水份的存在 都影响断路器的性能,故应加强对现场环境的要求,具体要求如下: (1) 大气条件:温度:5℃以上 湿度:<80%(相对); (2) 重要部件分解检修工作尽量在检修间进行.现场应考虑采取防雨,防尘保护. (3)有充足的施工电源和照明措施. (4)有足够宽敞的场地摆放器具,设备和已拆部件. 第十五条 废油,废气等的处理措施准备 (一)使用过的 SF6 气体应用专业设备回收处理. (二) 六氟化硫电气设备内部含有有毒的或腐蚀性的粉末,有些固态粉末附着在设备内及元件的表面,要仔细 地将这些粉末彻底清除干净.应用吸尘器进行清理,用于清理的物品需要用浓度约 20%的氢氧化钠水溶液浸 泡后深埋. (三)所有溢出的油脂应用吸附剂覆盖按化学废物处理. 第四章 检修前的检查和试验 第十六条 为了解高压断路器检修前的状态以及为检修后试验数据进行比较,在检修前,应对被检断路器进行 检查和试验. 第十七条 断路器修前的检查和试验项目应包括: (一) 断路器修前的检查项目: (1)外观检查 (2)渗漏检查 (3)瓷套检查 (4)压力指示 (5)动作次数 (6)储能器检查等 (二) 断路器检修前的试验项目: (1) 断路器开距、接触行程(超行程)测量. (2) 断路器主回路电阻测量. (3) 断路器机械特性试验.
PDF 文件使用 "pdfFactory Pro" 试用版本创建
阀系统 1.检修分,合闸电磁铁 1.阀杆应无弯曲,无变形,不直度符合要求; 2.阀杆与铁心结合牢固,不松动; 3.线圈无卡伤,断线现象,绝缘应良好; 4.组装后铁心运动灵活,无卡滞. 2.检修分,合闸阀 1.钢球(阀锥)应无锈蚀,无损坏; 2. 钢球(阀锥)与阀口应密封严密,密封线应完整; 3.阀杆应无变形,无弯曲,复位弹簧应无损坏,无锈蚀,弹性应良好; 4.组装后各阀杆行程应符合要求. 3.检修高压放油阀(截流阀) 1.钢球(阀锥)应无锈蚀,无损坏; 2. 钢球(阀锥)与阀口应密封严密,密封线应完整; 3.阀杆应无变形,无弯曲,无松动,端头应平整; 4.复位弹簧应无损坏,无锈蚀,弹性应良好; 4.检查安全阀 安全阀动作及返回值符合要求 工作缸 1.检查缸体,活塞及活塞杆 1.工作缸缸体内表,活塞外表应光滑,无沟痕; 2. 活塞杆应无弯曲,表面无划伤痕迹,无锈蚀 2.检查管接头 应无裂纹和滑扣 3.组装工作缸 1.应更换全部密封垫; 2.组装后,活塞杆运动应灵活,无别动现象. 油泵及电机 1.检修油泵 1 柱塞间隙配合应良好;
高压开关柜停电检查维护标准作业流程【选煤厂岗位标准作业流程】
2)辨识、评估危险源准确;
3)穿戴劳动保护用品符合规定要求;
4)对讲机完好;
5)所有作业人员要了解作业环境存在的危险源;
6)掌握人员精神状态、业务技能等,持证上岗。
《选煤厂安全规程》5.2.10
洗选电工
1)劳保穿戴要求包括工作服三紧、安全帽系紧帽要求送电时必须逐台报设备号,且每次所报设备台数不能超过三台;
4)作业人员禁止站在高压柜正前方进行操作;
5)电工送电操作结束时间与集控室记录操作结束时间核对一致。
10
验电、试运行、回收专用工具
1)对送电设备进行验电,并确认已通电,由集控室通知相关岗位操作工查看现场情况,准备试运行;
倒闸票(洗选)
工作票(洗选)
选煤集中控制操作工
洗选电工
1)高压验电必须戴绝缘手套,验电器电压等级相符、伸缩式绝缘杆长度应拉足,验电时手应握在手柄处不得超过护环,人体与验电设备保持安全距离;
2)严禁带负荷倒闸,正确使用验电器;
3)倒闸前必须保证现场设备周围环境安全;
4)倒闸人员禁止站在高压柜正前方进行倒闸操作;
2)送电申请人与集控室核对设备号无误,送电正确;
3)按照停送电记录本要求规范填写记录,倒闸票开始和结束时间记录准确。
工作票(洗选)
倒闸票(洗选)
停送电记录本 (洗选)
洗选电工
选煤集中控制操作工
1)检查此设备及其周围环境,确认具备送电条件后,方可申请送电;
2)操作前通知集控室将设备运行方式转换为“集控”状态,高压柜工作方式转换按钮在“本柜”位置;
确认检修内容,作业负责人必须明确通知集控室停电设备、影响范围及作业人员。
工作票(洗选)
